Бурение абиссинской скважины: плюсы решения, схемы, методика работ, оборудование

Конструктивная специфика скважины иглы

Конструкция скважины-иглы проста и надежна, а стоимость материалов невысока. Поскольку устройство не занимает много места, его можно установить даже на небольшом дачном участке. При необходимости иглу легко демонтировать и перенести на другую площадку. Срок службы скважины может составить от 10 до 30 лет. Это зависит от характера грунта, количества воды под ним, качества использованных материалов и соблюдения технологии обустройства.

Самый простой способ сооружения автономного водоснабжения — абиссинская скважина. Ее глубина не достигает 15 м, а значит, и затрат как денежных, так и физических в процессе работ будет гораздо меньше.

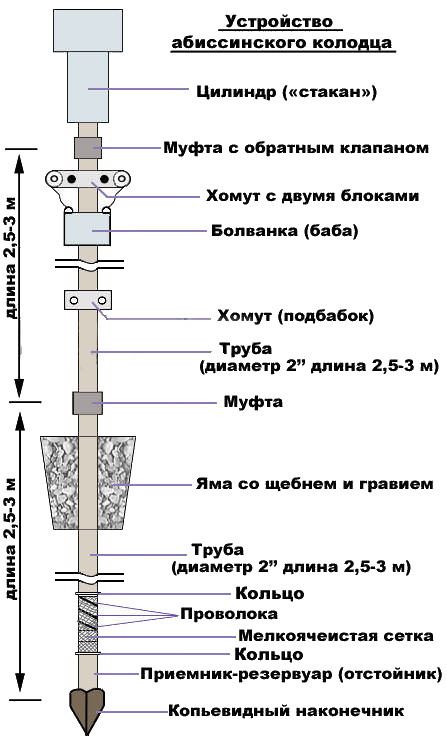

Типовая схема устройства

Основными функциональными элементами колодца-иглы являются:

• узкие стальные трубы, герметично соединенные между собой с помощью муфт;
• наконечник из закаленной стали, имеющий форму копья;
• фильтр, задерживающий частицы грязи и микроорганизмы;
• входной клапан, задерживающий воду и не выпускающий ее обратно;
• насосное оборудование — ручное типа колонки или электрическое.

Отрезки металлических труб соединяются между собой. На конце монтируется погружной наконечник с несколькими отверстиями для поступления воды. Не следует использовать штанги из чугуна — этот сплав слишком хрупкий и может легко расколоться при забивке. Диаметр водонапорного ствола должен быть от 2 до 4 см, длина каждого отрезка составляет 1,5-2 м. Наконечник-копье имеет длину 10-12 см и диаметр на 1 см больше основного ствола.

Ручной насос состоит из нескольких частей:

• стакана — отрезка стальной трубы диаметром 10 см;
• патрубков для всасывания и выпуска воды;
• рычага;
• поршня-шатуна;
• обратного клапана;
• нескольких уплотнительных прокладок.

Вместо ручной помпы или в комплекте с ней можно установить автоматическое устройство. Оно будет набирать воду в подготовленный резервуар и самостоятельно отключаться при его заполнении.

Особенности изготовления ствола

Пробурить отверстие в почве и установить трубу можно несколькими методами:

1. Шнековым бурением — применяется компактный садовый бур.
2. Забиванием штангой — используется шестигранный металлический штырь, которым ударяют по наконечнику.
3. Забиванием бабкой — тяжелым грузом с отверстием.

К нижнему отрезку ствола приваривают наконечник. Эта часть будет принимать воду, для чего в ней сверлят 30-40 отверстий в шахматном порядке. На этом участке устанавливается металлическая сетка-фильтр.

Колодец не должен находиться вблизи от жилого строения. Оптимальным расстоянием между этими конструкции считается 10-12 м

Также стоит обратить внимание и на расположение рядом с колодцем септика или простой сливной ямы

Подготовленную штангу устанавливают в нужном месте вводят в почву путем бурения или забивания. По мере того как труба углубляется в грунт, ее наращивают с помощью муфт до нужной длины. Между первой и второй штангами устанавливается обратный клапан. Это может быть пластмассовый шарик, который будет пропускать воду только по направлению к насосу. Когда наконечник достигает слоя песка, его погружают еще на 50 см. Уровень воды в трубе должен быть около 1 м.

На верхний конец ствола накручивается ручное приспособление для закачки. Чтобы исключить «заглатывание» системой воздуха, места соединения уплотняют паклей и герметиком.

После завершения работ по установке колодец прокачивают до получения чистой воды. Вначале выходит воздух из труб, затем грязная вода, и только в конце очищенная. Площадку вокруг иглы бетонируют так, чтобы ее уровень был выше грунта на 6-8 см.

Если вода залегает слишком низко, дополнительно выкапывается приямок — шахта глубиной 1 м и с достаточной для работы площадью. При этом способе обустройства бурение скважины начинают со дна приямка. Здесь же устанавливают насос.

Усовершенствование допотопного фильтра

Простейшее устройство для очистки воды способно задержать песок и небольшие камни, но легко пропускает более мелкие частицы. Чтобы получить чистую воду, фильтр нужно доработать. Для этого необходимо:

Поверх штанги намотать нержавеющую проволоку. Расстояние между витками должно быть 2-3 мм.
Сверху проволока плотно закрывается стальной сеткой, края которой припаиваются к трубе

Припой должен быть только оловянным, так как свинцовый может ухудшить качество воды.
Важно, чтобы диаметр готового участка не превышал таковой у наконечника. В противном случае детали очистительного сооружения легко отсоединятся при забивке в почву.

Сетка для фильтра должна быть изготовлена из нержавеющей стали, но ни в коем случае не из цветных металлов. Латунный вариант быстро подвергается коррозии.

Технологические этапы работы

Когда фильтр уже готов к применению, можно приступать к непосредственному бурению скважины своими руками. Для этого нам нужно сначала соединить вместе трубы и прикрепить к ним фильтр. На местах крепления плотно устанавливаются муфты. Чтобы соединение не являлось источником пропуска воды, места крепления обрабатываем лентой ФУМ.

Получившуюся трубную конструкцию следует опустить до песка, чтобы потом закрепить на ее верхнем конце муфту, сделанную из чугуна. Именно на нее укладываются блины от штанги. По центру следует пропустить ось, чтобы обеспечить возможность скольжения блинов. В процессе скольжения они будут все способствовать углублению трубы.

Саму ось легко сделать своими руками из куска трубы, длина которого должна составлять около 1 м. Ее диаметр не должен превышать 0,5 дюйма, а на конце нужно присоединить болт. При скольжении удары блина будут понемногу, по нескольку сантиметров, погружать трубу в грунт.

Как прокачать скважину?

Когда трубная конструкция достигает водоносного слоя, можно считать, что работа практически выполнена. Но для ее окончания остается только прокачать скважину. Для этого пригодится обратный клапан и насос. Насосная станция заполняется водой, конец ее шланга должен быть присоединен к выходу. При запуске насоса первым будет идти просто воздух, затем покажется грязная и мутная вода.

Вокруг колодца рекомендуется сделать небольшое возвышение в виде бетонной площадки. Таким образом, вы обеспечите источнику воды защиту от попадания дождевых потоков. Собственноручно сделанная скважина предоставляет владельцу массу преимуществ, основные из которых — простота и дешевизна конструкции.

Схема устройства

Общая схема устройства абиссинского колодца такова:

• фильтр, в который поступает вода;
• магистраль;
• клапанный механизм;
• подающая помпа.

Чтобы соорудить абиссинский колодец самому, необходимо заглубить в грунт трубу длиной до 10 м. На этой отметке залегают водоносные слои второго уровня – свободные от биологических примесей и солей тяжелых металлов. В этом и заключается главное отличие абиссинского колодца от обычного – шахтного: вода из глубинных слоев не загрязнена сором, который встречается в плодородной почве и поверхностных водоемах. Существуют разные мнения о способах того, как сделать абиссинский колодец.

Для сооружения абиссинского колодца нужно:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• Коническая насадка – игла длиной 30 см и диаметром 1 дюйм или дюйм с четвертью;
• Стальные трубы длиной 1 м диаметром ¾ дюйма с короткими наружными резьбами, нарезанными на концах;
• Одна труба длиной 1,5 м – фильтр; труба должна быть перфорирована на отрезке 0,5 м двенадцатью отверстиями диаметром 5 мм, расположенными в шахматном порядке,
• Дюймовые муфты с внутренними резьбами на 3/4 дюйма;
• Сетка из легированной стали, проволочные хомуты;
• Забивное устройство или коловорот.

Порядок работ:

1. Изготавливают фильтр. Для этого трубу с отверстиями обматывают сеткой и обжимают соединение хомутами.
2. Затем иглу с прикрученной к ней перфорированной трубой забивают в грунт. По мере заглубления игла удлиняется – к ней с помощью муфт присоединяются новые звенья.
3. Когда наконечник войдет в водоносный слой, в нижней части трубы соберется вода.
4. Откачивая песчаную пульпу, образующуюся поначалу, добиваются поступления чистой воды.

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

• рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
• рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Выбор насосного оборудования

Самым простым вариантом можно считать ручные насосы. Они очень просто устанавливаются и не требуют прокладки трубопровода и подключения к электросети. Однако такой вариант подходит при сезонном использовании колодца для полива сада и огорода. В тех случаях, когда абиссинские грунтовые скважины на воду будут использоваться для подачи воды в дом в течение всего года, лучше выбрать электрический агрегат и дополнительно установить блок для автоматического включения и отключения устройства.

Пример ручного насоса

При подборе модели учитываются такие параметры как производительность, высота напора и чувствительность к абразивным примесям. Оптимальная производительность для обеспечения водой средней семьи составляет 2-3 куб. м в час. Высоту напора определяют следующим образом: замеряют расстояние от точки забора воды до самой высокой точки потребления, к этому добавляют по 1 м за каждые 10 м горизонтального водопровода и еще 20% от получившейся цифры в качестве запаса на потерю давления в местах поворотов и стыков.

Поскольку в первом пласте вода обычно имеет большое количество абразивных примесей, а сделанный самостоятельно фильтр не сможет задержать все частицы, насос для абиссинской скважины подбирают из моделей, рабочие элементы которых нечувствительны к песку или глине. Лучше приобретать более дорогие насосы от проверенных производителей, которые используют только качественные и прочные материалы.

Строительство абиссинского колодца

Материалы и оборудование

Для строительства такого колодца нам потребуется буровая колонна. Подобные скважины обычно формируют из стальных прочных труб диаметром от дюйма до полутора. Герметичные резьбовые соединения надежно фиксируют их друг с другом. Шаг резьбы должен быть небольшой.

Для защиты мест соединения на эти отрезки надеваются специальные муфты, толщиной чуть больше основной трубы. Непременным элементом такой буровой колонны является особенный фильтр-игла.

Можно ли изготовить оборудование своими силами?

Можно. Делается это по следующей технологии:

1. В прочной металлической трубе, с сечением как у основной колонки, проделываются пятимиллиметровые отверстия. Располагаются они в шахматном порядке, чтобы целостность трубы была сохранена максимально.
2. Вдоль этой трубы расположены опорные стержни, которые изготовлены из металлической проволоки. Их назначение – создавать зазор между внешней обмоткой и телом трубы.
3. Поверх упомянутых стержней накручивается металлическая проволока, имеющая V-образную форму. Весь этот узел является первичным фильтром. Опорные стержни, корпус трубы и намотанная проволока связывается между собой с помощью сварки.
4. На конец трубы крепится наконечник в форме копья. Его наружный диаметр немного больше диаметра самого фильтра. Благодаря этому при движении сквозь грунт конструкция фильтра не разрушается.

Ударное бурение абиссинского колодца

Самым распространенным типом пробивания абиссинского колодца всегда считалось ударное бурение:

1. Сначала выбирается подходящее место.
2. Затем там проделывается установочный шурф, глубина которого составляет полтора-два метра. Для этого можно использовать даже элементарный ручной бур. Шурф необходим для достижения устойчивого положения колонны на самом начальном этапе бурения.
3. Над сделанным шурфом устанавливается тренога, которую можно сделать из металлического уголка или деревянных прочных жердей.
4. Вверху этой треноги закрепляется крюк, на который подвешивается механическая или ручная лебедка или блок.

Что такое ударное бурение? Это повторяющиеся последовательно удары специальной тяжелой бабкой по подбабку. Последняя представляет собой цилиндрическую конструкцию, размещенную на самом верху буровой колонны. Буровая колонна погружается в грунт, постепенно к ней присоединяются дополнительные колена, с помощью муфт и резьбового соединения.

Методы бурения можно менять по мере прохождения различных слоев грунта. Так как у разных слоев различные характеристики, то вместо игольчатого можно использовать винтовой бур или бур-ложку. Но чтобы поменять наконечник бура, придется извлечь буровую колонну.

Ударное воздействие осуществляется до того момента, когда наконечник бура пронзит песчаный водоносный слой и уткнется в ниже расположенную глиняную подушку, являющуюся водонепроницаемой. Понять, что бур оказался в районе водоносного слоя, несложно по поглощению воды трубой.

Кода фильтр-игла достигнет водоносного слоя, колодец следует раскачать. К оголовку скважины нужно присоединить насос, и под давлением подавать на глубину воду. Она размывает водоносные слои, и в районе фильтры образуется полость, которую тут же заполняет вода. Мероприятия по раскачке проводят по мере надобности, обычно один раз в несколько лет.

Как сделать установку для бурения абиссинского колодца своими руками

Самодельная установка для бурения абиссинского колодца вручнуюВыше упоминалось, что скважину можно забивать или бурить, какой из методов лучше, трудно сказать, все зависит от грунта, места и возможностей. Если специализированного оборудования для бурения скважины нет, а нанимать бригаду не хочется, то можно самостоятельно построить бурильную вышку – забивной станок.

Рассмотрим, как делается самодельная установка для бурения скважины игла

В результате получится бурильная установка как на фото

Два уголка длиной 2,5-2,7 м. свариваются углом с длиной основания 110-130 см. Делаем 2 таких детали. В верхней точке нужно предусмотреть место для крепления блока для подвешивания бабки. В качестве основания (платформы) можно использовать брус или шпалы. Конструкция устанавливается и фиксируется, чтобы во время работы установка не двигалась.

На блок подвешиваем бабку весом 30-40 кг. Внутренний канал бабки должен быть достаточной длины, желательно 60 см. Если будет короче, бабка может слетать со ствола, плюс, снижается сила удара (малая амплитуда). Наличие ручек на бабке позволит в определенные моменты помогать руками при забивании (в особо твердых слоях почвы один человек поднимает бабку натягивая веревку, а второй держа за ручки как бы ускоряет её ход вниз).

Бабка (болванка, забивная баба) для абиссинского колодца — бурение ручной установкойМагистраль для забивания скважины делаем из секций (труб) длиной полтора метра (таких секций должно быть 6-8, зависит от глубины водоносного слоя, предположительное расположение которого определяем заранее – узнаем у соседей, проверяем медной рамкой), плюс одну на запас.

Секции можно делать из нержавеющей трубы (дорого) или из черной стальной бесшовной трубы (доступно). Не стоит использовать оцинкованную трубу, она мягче.

Соединение секций выполняется посредством муфт (только сталь, чугун хрупкий). Тут главное правильно сделать резьбу муфты, которая должна на полвитка-виток оставаться снаружи. В процессе забивания, удар должен приходиться в торец трубы, а ни в коем случае не по резьбе, иначе не получится накрутить следующую секцию.

Игла для абиссинского колодца — забивка ручной установкойКонус (наконечник, игла) должна быть изготовлена из прочной стали. Существует несколько способов устройства клина: круглая форма вытачивается на токарном станке, но многие советуют делать граненный. Также делают из уголка в виде четырехгранника. Главное, чтобы копьеобразный наконечник был больше в диаметре чем сама труба.

Технология забивки скважины самодельной буровой установкой

Технология забивки скважины самодельной буровой установкойВ первоначально пробуренное отверстие (сделанное ручным буром) вставляем фильтрующую трубу. Забивая первую секцию следим, чтобы она была строго вертикально относительно уровня земли. Вынутый грунт тщательно утрамбовываем.

На отцентрованный ствол (трубу) одеваем бабку, принцип забивания прост – натягиваем веревку, конец которой привязан к бабке, резко отпускаем, ударная сила забивает ствол бабкой в землю.

На забитую секцию, накручиваем муфту и следующую секцию. Так как слои грунта могут отличаться по своему составу (глина, песок), то естественно, скорость заглубления также будет варьироваться, поэтому не пугаемся, если в одном месте идет быстро, в другом туго.

Перед установкой последней секции, где по идее должна быть вода, засаженную трубу заполняем водой. В процессе, т.е. для смягчения хода можно заливать из ведра с лейкой, а для проверки – обязательно под давлением. Для этого нужно подключить электрический самовсасывающий насос.

Следует понимать, что промывка сетки (фильтра иглы) под давлением – важный этап. Труба в процессе бурения проходит разные слои, и сетка фильтра забивается породой, грунтом и глиной, поэтому достигнув водоносного слоя, вода может просто не проникать в трубу. Если подавать воду под давлением, и она не возвращается обратно фонтаном, значит цель достигнута – вы в песке. Заливаем в трубу воду из лейки – уходит, значит всё правильно сделано.

Остается сделать стяжку вокруг трубы, подключить насос и качать воду.

Заключение

Из статьи видно, что технология устройства абиссинского колодца не представляет собой особых сложностей. Все материалы, инструмент и оборудование, необходимые для его полноценного функционирования вполне доступны и не дороги. Таким образом, потратив всего один день на бурение, вы получаете полную независимость от центрального водоснабжения на длительный срок.

Обустройство абиссинской скважины

Источник работает только летом. В холодный сезон абиссинская скважина для эксплуатации не предназначена. Иногда сооружение приходится перебуривать. Поэтому, обустройство источника не должно дорого стоить.

Оборудование для абиссинской скважины

Обустройство сводится к установке ручного насоса — помпы на выходе трубы из земли. Ручные насосы можно оставлять в зиму, с минимальным риском утраты в результате кражи или вандализма.

Либо сделать в доме, чтобы пользоваться зимой.

Если для поднятия воды нужен электрический поверхностный насос, то после работы, его лучше не оставлять, а уносить в дом. Во избежания кражи удобнее использовать вариант скважины не с оголовком, а с крышкой.

Так выглядит абиссинская скважина с крышкой на устье:

Насосы для абиссинки

При выборе насоса то, как была построена абиссинская скважина не важно. Главное — это глубина. Насосная станция для абиссинского колодца не требуется, для сооружений глубиной менее 10 метров выбирайте поверхностный насос

Насосная станция для абиссинского колодца не требуется, для сооружений глубиной менее 10 метров выбирайте поверхностный насос.

Два насоса, для одинаковой глубины, не работают одинаково. Хотя у них может быть много общего, разные скважинные насосы устанавливают по-разному.

Центробежные насосы работают путем всасывания через вращение внутреннего вентилятора. Это стандартные насосы для рабочих лошадок, потому что они стоят меньше, чем другие типы.

Центробежные насосы устанавливают в механическом корпусе, на поверхности колодца, а не внутри скважины. Это делает обслуживание удобнее. Но загвоздка в том, что центробежные насосы не производят достаточного всасывания, чтобы работать в глубокой скважине.

Рассматривайте центробежный насос для абиссинской скважины, если она пробурена на глубину не более 10 метров.

Цена поверхностного центробежного насоса:

Игла для скважины из нержавейки

Фильтр для абиссинской скважины с металлическими трубами можно сделать самостоятельно. Но без навыков работы с металлом дешевле купить готовый.

Фильтр — основа источника: качественный наконечник для абиссинской скважины даёт нормальный дебит. Перфорация составляет 30% поверхности трубы, не меньше одного метра в длину. Минимальный внешний диаметр труб 34 миллиметра.

1. Пропускную способность иглофильтра наращивают, обматывая дырчатый каркас, проволокой по спирали с отступом в 1 сантиметр. Это увеличивает приток жидкости к перфорации.
2. Сверху игла для скважины обернута сетью галунного плетения. Сетку припаиваем оловом, свинец не годится. Задача сетки задерживать мелкий песок.
3. Поверх сетки оплетаем иглофильтр проволокой с отступом 5-10 миллиметров. Это создаст просвет между грунтом и стенкой иглы при забивании в водонос.

Каркас, сетка и обмоточная проволока нужны из нержавейки. Медь, латунь и оцинковка быстро придут в негодность. Фильтр, сделанный из нержавейки, содержит ещё одно превосходство: выдерживает промывку кислотой. Любой фильтрующий элемент после нескольких лет покроется коркой, а игла с железистыми водами забивается втрое быстрее. Тогда потребуется промывка абиссинки химическими реагентами.

Пластиковый фильтр на абиссинскую скважину

Скважинный фильтр из полипропиленовых труб сделать намного проще. Трубы и фильтры из ПНД (нПВХ) работает больше 50 лет, и не зарастают.

Видео как сделать пластиковый фильтр для абиссинской скважины своими руками:

https://youtube.com/watch?v=VfgJK9TrPoo

Ручной бур для первого слоя

Шнековый забурник для абиссинского колодца потребуется для прохождения первых метров грунта. Пробурить всю скважину буром будет сложно, с глубины от 2 метров вытаскивать шнек с землёй тяжело. А делать подъемную треногу с лебёдкой для абиссинки нецелесообразно.

Кроме того, на глубине начинается песчаный слой, в который лучше забивать иглу, чем вынимать песок шнеком.

Песчаные стенки не прочные и начинают обсыпаться внутрь ствола.

Забурник можно сделать из садового или рыбацкого бура. Для этого нужно нарастить шнек дополнительными секциями из трубок до длины 2 метра.

Если песчаный слой начинается ближе к поверхности, бур удлинять не нужно.

Цена садового бура на Яндекс Маркете:

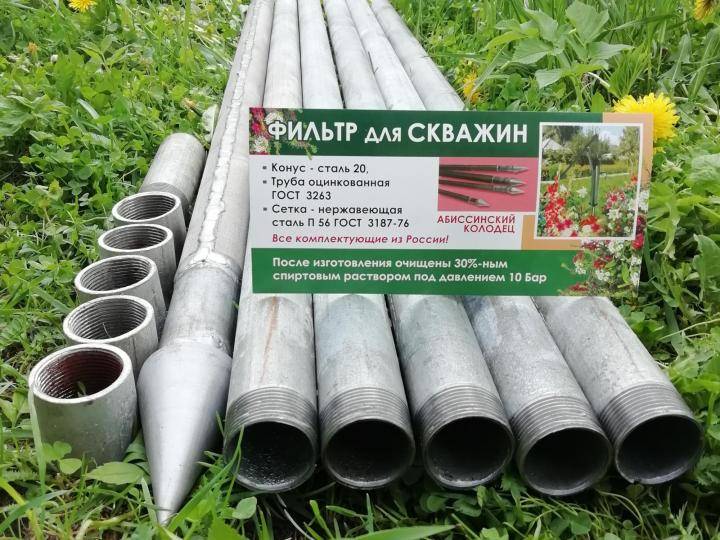

Набор для скважины игла

Для самостоятельно бурения продают готовый комплект для абиссинской скважины.

В набор входит:

1. Фильтр — игла.
2. Соединительные муфты, для крепления секций.
3. Трубы с резьбой.

Цена комплекта зависит от количества и диаметра труб. Металлические трубы делают из нержавеющей стали или из оцинковки. Комплекты из нержавеющей стали дороже на 10 -20 % оцинкованных.

Абиссинский колодец

Абиссинская скважина на участке

Несмотря на свое название, «абиссинки» на самом деле являются скважинами, которые нередко называют «иглами». Ввиду небольшой глубины суточная производительность таких конструкций невысокая – не более 25 кубометров. Скважина характеризуется простотой конструкции и состоит из следующих элементов:

• конусообразного фильтра;
• поверхностного устройства для подачи воды (насосной станции или ручной «качалки»);
• трубы ø25 см.

Забивка «абиссинского колодца»

Вначале нужно уяснить ряд нюансов, связанных с установкой.

1. Недопустимо бурение вблизи туалетов, ЛОС, мусорных куч и т. д.
2. Монтаж «абиссинки» возможен лишь в том случае, если водоносный слой расположен не глубже 8 м от поверхности.
3. Поверхностный насос, используемый для подобных скважин, не способен справиться с твердой породой.
4. Ручной насос станет отличным дополнением к электрическому. Более того, он сделает водоснабжение участка автономным от электроэнергии.

Плюсы и минусы конструкции

К преимуществам «абиссинки» можно отнести:

• легкость монтажа (вся процедура обустройства занимает не более десяти часов);
• низкую цену установки;
• условную мобильность – при необходимости скважину можно разобрать и установить в другом месте;
• отсутствие необходимости в получении специального разрешения на бурение;
• низкую жесткость получаемой воды, минимальную концентрацию неорганического железа;
• возможность установки внутри здания.

Но есть и недостатки:

• просачивание загрязнений ввиду небольшой глубины;
• скважина подходит не для всех типов почвы.

Бурение скважины переносными установками

Изготовление конструкции

Вначале нужно подготовить все элементы скважины.

Шаг первый. В качестве фильтра используется труба ø25 см длиной 1-1,1 м. В стенках трубы проделываются щели по 2,5 см с шагом в 2 см (не на всю длину, а только на 80 см).

Изготовление фильтра

Шаг второй. Затем будущий фильтр обматывается стальной проволокой и закрывается сеткой из «нержавейки» размером 16х100 см. Для крепления сетки используются хомуты – их нужно устанавливать с шагом в 10 см.

Шаг третий. Еще один элемент фильтра – стальной наконечник длиной 10 см. Его можно предварительно заказать у токаря.

Забойник с конусом

Забойник с конусом

Шаг четвертый. Сетка с наконечником фиксируются посредством оловянного припоя.

Шаг пятый. Оставшиеся трубы нарезаются на отрезки по 1-1,5 м. На концах отрезков нужно нарезать небольшую резьбу.

Монтаж

Ниже приведен самый простой вариант монтажа, не требующий применения спецтехники.

Шаг первый. Вначале в требуемом месте выкапывается яма размером 1х1х0,5 м.

Шаг второй. Затем следует предварительное бурение при помощи простого садового бура. Примерно через полметра бур наращивается трубой ø12 см (для соединения используются болты и муфты из трубы несколько меньшего диаметра).

Шаг третий. После появления мокрого песка бурение прекращается и начинается собственно забивка. Ранее приготовленная конструкция устанавливается в скважину и забивается бабкой и обычной кувалдой. Для этого верхний участок трубы обматывается льном, на него надевается бабка. Удары наносятся по бабке до тех пор, пока труба не скроется полностью – после этого крепится следующий отрезок и процедура повторяется.

Бурение абиссинского колодца схема

Периодически в трубу заливается вода и производится прослушивание. Через каждые полметра труба поворачивается по часовой стрелке, при этом нужно следить за звуком:

• в крупнофракционном песке будет издаваться скрежет;
• в мелкофракционном – шелест;
• в глинистом грунте никаких звуков не будет.

При появлении шума скважина заливается водой. Если вода исчезает медленно, значит, нужно пройти еще полметра, а если достаточно быстро, то всего 30 см.

Ручной насос

Ручной насос

Шаг четвертый. Остается лишь установить насос. Конструкция ручного насоса предельно проста – поршень, установленный в полый металлический цилиндр. По окончании установки скважина прокачивается до тех пор, пока не появится чистая вода. Основание заливается цементным раствором. При желании «абиссинку» можно подключить и к насосной станции.

Абиссинский колодец

Ни в каком особом уходе «абиссинские колодцы» не нуждаются. Вероятно, лет через десять снизится водоподача, но это легко исправить чисткой фильтра или промыванием шахты сильным напором воды.

Прокачка скважины
