Якорь своими руками для малых судов: лодки (в т.ч. ПВХ), катера и яхты

Как сделать якорь для лодки ПВХ своими руками чертежи и фото

Ловить без якоря в условиях течения, даже самого слабого, просто невозможно. Некоторые могут подумать, что на водоеме без течения можно отлично рыбачить без якоря, но это вовсе не так. Практически на всех водоемах есть подводное течение, бывают редкие исключения.

Также выбраться на рыбалку в безветренную погоду иногда просто нереально, поэтому иметь с собой якорь для лодки ПВХ обязательно. Рыбак, оснащенный якорем может решить гораздо больше задач на водоеме. А учитывая тот факт, что сделать якорь самостоятельно не очень сложно, то недооценивать его не стоит.

• Модель якоря Холла.
• Всем известный якорь-кошка.
• Нашумевший якорь-Курбатова.
• Якорь напоминающий по форме грибок.

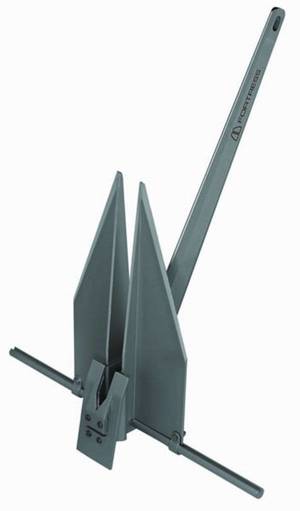

• Универсальный якорь Денфорта, который подходит для рыбалки в любом водоеме.

У каждого вида якорей существуют свои недостатки, но большая часть из них перекрывается наличием преимуществ. Для того, чтобы детальнее разобраться со всеми плюсами и минусами стоит подробнее рассмотреть процесс изготовления каждого типа якоря.

Простая модель разборного якоря

• Отрезок металлической трубы диаметром 2.5 сантиметра и длиной порядка 27 сантиметров;
• Гайка и втулка;
• Два меньших отрезка металла и два больших;
• Два металлических кольца;
• Свинец – около 2 килограмм.

Процесс сборки простой модели разборного якоря выглядит следующим образом:

1. Необходимо закрепить втулку на конце трубы.
2. Четыре металлических отрезка будут отыгрывать роль лап якоря.
3. Всю конструкцию необходимо зафиксировать с помощью гайки.
4. Внутрь трубки необходимо залить нагретый свинец (требуется для увеличения веса).

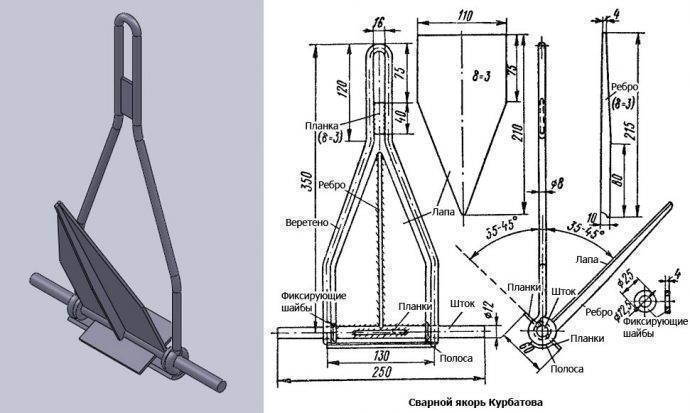

Сварной якорь Курбатова

Для изготовления такого якоря потребуется меньшее число деталей, только рыболов должен иметь минимальные знания и навыки работы со сварочным аппаратом. Из-за сварной конструкции процесс сборки значительно упрощается, а количество деталей уменьшается.

• Стальной прут;
• Проволока из стали;
• Небольшие отрезки металла.

Процесс изготовления выглядит очень просто и все размеры указаны на схеме:

1. Согните из стальной проволоки фигуру похожую на веретено.
2. Приварите остальные детали к полученной конструкции.
3. Якорь будет удерживаться на дне за счет веса отрезков металла.

Якорь-кошка

Для надувных лодок этот тип якоря считается оптимальным и будет служить вам отлично. Основным преимуществом такого якоря является его компактность, ведь в сложенном состоянии вся конструкция займет минимальное пространство внутри лодки.

Небольшой вес якоря имеет свои преимущества при транспортировке, но на сильном течении и при высокой скорости ветра придется добавить конструкции веса. Лапы фиксируются к веретену согнутому из тонкого металла, либо толстой стальной проволоки. Можно изменить их расположение несколькими простыми движениями.

Пирамидальный якорь

Этот тип якоря получил свое название из-за того что для его изготовления придется сделать конструкцию в форме пирамидки. Чаще всего рыбаки применяют для изготовления листовой металл. В эту форму необходимо залить свинец, для придания конструкции дополнительного веса.

Для обеспечения комфортного крепления якоря необходимо вставить кусок проволоки до того момента, как свинец остынет. Это позволит проволоке прочно закрепиться в якоре к моменту остывания свинца и надежность такой конструкции будет весьма большой.

Есть иной способ изготовления такого якоря без применения свинца. Вам потребуется закрепить металлические пластины так, чтобы образовалась пирамида (размер пластин должен быть разным). Это очень удобный способ, так как вы можете добавлять и удалять пластины увеличивая или уменьшая массу изделия.

Для быстрой замены пластин и изменения их количества необходимо просверлить в каждой по сквозному отверстию, а вместо проволоки вставить шпильку. Такая конструкция надежно фиксируется с помощью гаек. Пластины необходимо набирать по возрастанию, то есть чтобы самая большая была вверху.

Выбор конструкции

Типы самодельных якорей для лодок ПВХ

Зная, что существует порядка двух тысяч разновидностей этих изделий, не стоит все их подробно изучать. Достаточно знать, что популярностью пользуются не так много конструкций. Вот их краткий обзор:

1. Якоря с лапами. Хорошо держат лодку ПВХ, цепляясь лапами за дно. Лапы могут быть как складными, так и неподвижными. Распространены следующие конструкции:
   • Кошка. Складывающиеся лапы (4 шт.) удобны в транспортировке и использовании, конструкция рекомендуема для комплектации лодок.Особенно ценно то, что в сложенном виде лапы не повредят лодку. Этот якорь для лодки своими руками один из наиболее популярных среди других типов.
   • Якорь Холла. Тяжеловат, может вывернуться из грунта при натянутом канате. Сложен при самостоятельном изготовлении.Зато хорошо цепляется за грунт, хотя и не способен углубляться в него.Состоит из веретена и коробки, на которой имеются лапы., коробка с лапами может качаться.Один из наименее рекомендуемых вариантов для использования с надувными лодками.
   • Якорь Данфорда также относится к тяжёлым конструкциям. Удерживающие свойства невероятно высоки. Шток расположен в нижней части, что предотвращает опрокидывание конструкции при попадании на дно. Устройство глубоко зарывается в грунт. Это хорошо надёжного удержания лодки, но можно потерять устройство при попытке вытащить его из грунта.Конструкция не рекомендуется для применения в местах с дном из крупной гальки.
   • Якорь Матросова. Ещё один вид тяжёлых якорей, хорошо держащих лодку при опускании устройства на галечное дно. Лапы могут заклинивать.
   • Курбатовский. Рекомендуется для комплектации надувных лодок.
   • Разборной . Рекомендован для надувных лодок.
   • Адмиралтейский якорь (модификации носят имена Портера, Портера-Тротмана, Нортхилла).Классический вариант. Работает на любом грунте, ограниченно рекомендуется к применению на лодках из ПВХ или резины. Способность к удержанию немного уступает лучшим якорям.Но конструкция хотя и проста, но, в плане технологии для изготовления своими руками, неудобна.Нижняя деталь, тренд, имеет массивную конструкцию и изогнутую конфигурацию с фигурными носками на рогах.Вес большой, много неудобств в работе, точащий над грунтом рог может повредить канат.
   • Якорь Брюса. Отлично заглубляется в грунт, так как по конструкции аналогичен плугу. Но подъём из воды такой конструкции затруднён.
   • Кобра.Характеризуется достаточно хорошей силой удержания, нет подвижных частей.
   • Пирамидальный. Подходит для работы с надувных лодок из ПВХ. Конструкция технологична для самодельного изготовления, наборной вариант позволяет легко нарастить при необходимости массу якоря.

2. Якоря грибовидные, якорные устройства различных оригинальных и нестандартных конструкций. Подходят, как правило, для небольших одиночных лодок, поскольку обладают малой удерживающей силой и не цепляются за грунт. Зато такие устройства крайне просты в изготовлении и не требуют дорогих материалов.

Примеры:

• Камень с отверстием для крепления каната
• Пластмассовая бутылка со срезанным верхом. Внутрь заливается цементный раствор и вставляется анкер (его можно изготовить из алюминиевой проволоки) для крепления каната. Края бутылки феном заворачивают так, чтобы цементный монолит не вышел из бутылки. Впрочем, потеря пластмассовой оболочки не критична, устройство всё равно будет работать.
• Старые гантели, чугунные утюги, рельсы и т.д. Эти якоря тяжелы и не очень удобны, транспортировать их в рюкзаке сложно, держать на резиновой лодке опасно.Якоря округлых форм плохо цепляются за донный грунт и могут скользить по нему.

Масса

Требуемую массу якоря можно определить несколькими способами:

Особенности и технические характеристики лодок серии «Крым»Российские лодочные моторы для лодкиКакую выбрать пластиковую лодку под мотор в 5 и 10 л сСтроение надувной лодки Баджер

1. По таблицам. Эти таблицы можно найти в специальной литературе (библиотечные книги или подшивки тематических журналов), но более доступным источником такой информации является, безусловно, интернет.
2. По эмпирической формуле. Водоизмещение лодки, выраженное в тоннах, возводится в квадрат. Из результата извлекается корень кубический, полученное число умножается на восемь. Конечный результат и показывает требуемый вес в кг.
3. По длине и массе лодки. Соответствующая величина, выраженная в кг или см, делится на сто. Полученная величина и будет весом в кг. Например, для лодки массой 500 кг с грузом требуется якорь 5 кг. Если длина лодки 250 см, то ей потребуется якорь весом 2,5 кг.

Парус своими руками

Как выглядит самодельный парус Кроме того, что можно изготовить подводный парус для снижения скорости дрейфа и придания устойчивости судна на воде, можно сделать обычный парус для лодки ПВХ, чтобы иметь возможность проходить по водоемам, где запрещена эксплуатация моторных суден, а также увеличить скорость хода лодки

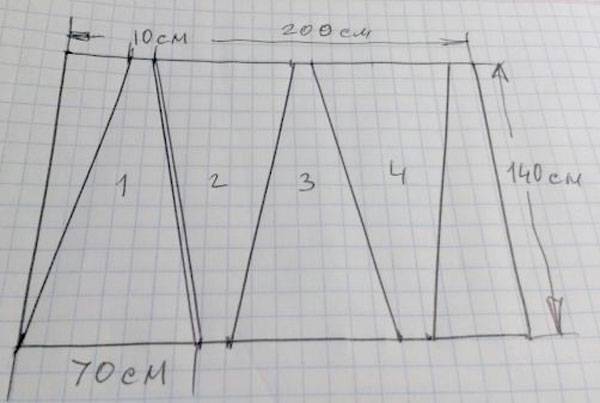

Перед тем, как сделать парус, очень важно правильно рассчитать площадь паруса в соответствии с размером судна, учитывая высоту надводного борта надувной лодки. Для повышения жесткости корпуса судна и равномерного распределения нагрузки на его днище устанавливается опора из дюралюминиевых трубок, которые можно добыть, разобрав спортивный обруч

В продольном направлении они закрепляются лыжными палками, точнее, их трубками. На получившуюся опору крепится отрезок от трубы, мачтовая опора крепится к кольцу из трубы диаметром 40 мм.

Мачта изготавливается из отрезков дюралюминиевой трубы, для удобства транспортировки они разбираются. Ее длина составляет примерно 2,5 метра. Ванты и штаг крепятся к верхушке мачты, к бугелю из крученой проволоки. Их делают из синтетических канатов. Под ручки на концах баллонов, которые служат для переноски лодки, прокладывают доску с отверстием для баллера, на которую крепится руль. Верхнюю часть руля изготавливают из двух планок, а между ними располагается откидывающееся рулевое перо. Это перо фиксируется на специальном кронштейне. Управление парусом происходит с помощью гик-шкота, который пропущен через блок, установленный на рулевом кронштейне. Когда остов для натягивания паруса будет готов, можно приступать к изготовлению тканевой основы.

Для изготовления паруса используют льняную ткань (парусину), хлопчатобумажные ткани (авизент, фильтроткань и т.п.), а также полотна, используемые для изготовления палаток – плащевки, тентовой ткани, пленочные полотна. Главное требование к парусной ткани – она должна быть легкой, но водо- и воздухонепроницаемой и плотной. Кроме того, она не должна растягиваться от нагрузки и должна иметь гладкую поверхность. Поскольку специальную ткань для паруса приобрести сложно, а обычные льняные или хлопчатобумажные полотна не обладают вышеперечисленными качествами в достаточной степени, можно использовать для них специальную пропитку из раствора смолы ПВХ и ацетона в соотношении 50 гр на 0,5 литра.

Для новичка может показаться трудным процесс изготовления парусов для надувной лодки, но всегда можно посмотреть видео, воспользоваться рекомендациями и практическими советами человека, сделавшего подобное приспособление, найденные на просторах интернета.

Способы определения веса и размеры якорного каната

По расчету исходя из формул

Это довольно сложная по структуре формула, которая максимально приближена к идеальной:

W=(8÷10)(корень 3 степени из D2) кгс,

W
– вес якоря;

D — водоизмещение судна, тс.

Правда есть масса и других формул, что позволяют определить вес или размер.

Перед тем как выходить в море необходимо тщательно просчитать все параметры и уже только после этого применять любые действия.

Необходимо обратить внимание на глубину погружения, размер лодки или же другого судна, скорость течения, тип якоря и какое время он должен находится на глубине.

Посмотрев в специальные таблицы

Научные деятели, решили упростить мастерам работу и провели исследования, которые относятся к выбору нужного приспособления. Эти таблице позволяют сопоставить все технические параметры любого водного транспорта и таким образом можно достаточно легко выбрать нужный и при этом не используя массу формул, которые отнимают много времени и сил.

Стоит отметить, что правильно сделанные самодельные якоря ничем не хуже от заводских так, как правильная технология приведет к хорошему результату. Перед тем как сделать, необходимо ответить на такие вопросы:

• Для какого судна он будет использоваться (в частности сюда относятся параметры, т. е. вес и объем устройства);
• Не навредит ли он такого типа лодке (как известно, есть разные материалы из которых изготовлена лодка, в частности с надувными надо быть осторожными, чтобы не пробить ее);
• Не подвержен ли материал для изготовления якоря коррозии – в случаи если вы не уверенны, то проконсультируйтесь у специалиста, чтобы ваш труд, не пропал зря.

• Перед тем как начать изготовление необходимо ознакомиться с достаточно большим количеством литературы и можно посмотреть несколько видеоуроков, которые позволят пойти по правильному направлению.
• Определенному типу лодки соответствует якорь, который сможет выполнить все необходимые функции. Если течения достаточно быстрое, то лучше брать с большим весом – это поможет зафиксировать лодку в нужном месте;
• Хранить данный инструмент лучше всего в чехле, который будет его защищать от внешней среды, во время неиспользования. Также не будет царапать поверхность судна;
• После использования стоит его очистить – это поможет максимально долго его использовать.

Каждый рыболов мечтает обладать плавсредством. Самое доступное из них – лодка ПВХ. Многие изготавливают якорь для лодки ПВХ своими руками. Якоря служат для удерживания судна на определенном месте в заданном положении.
Основной (носовой) груз отвечает за сопротивление лодки ветру, волнам и течению, а кормовой (верп) – за осевое расположение лодки относительно сектора облова и за безопасное поднятие со дна. Якоря для надувных лодок являются еще и средством безопасности при ловле в условиях нахождения берега с подветренной стороны. Рыбалка – занятие азартное и увлекательное, очень легко упустить момент, когда ветер или течение отнесет плавсредство дальше, чем нужно. Выгребать после этого против подводного течения обратно к суше может оказаться трудной задачей.

Многие изготавливают якорь для лодки ПВХ своими руками

Российские рыбаки – люди экономные и умелые, поэтому чаще всего они предпочитают изготовить тормозное приспособление для лодки своими руками. Использование подручных средств (кирпичей, камней, кусков железа) несет неудобство в транспортировке, потерю времени на крепление и опасность повреждения самой лодки. Кроме того, их использование возможно лишь на водоемах с каменистым дном, в остальных случаях они малоэффективны. Именно поэтому настоящие рыбаки предпочитают изготавливать самодельные якоря для лодок ПВХ.

Среди множества конструкций наиболее распространены следующие виды самоделок:

• система Курбатова;
• “кошка”;
• якорь Дэнфорта.

Система Курбатова – устройство, отлично работающее на двухместных лодках при небольшом течении и силе ветра до 6 м/с. Конструкция представляет собой раздвоенный хомут из крепкой проволоки и одной лапы с наклоном в 45º. Удлиненный шток гарантирует проникновение лапы в грунтовое дно независимо от угла падения. Такое изделие обладает компактностью и небольшим весом. Для изготовления понадобятся следующие материалы:

• стальная проволока диаметром 7-8 мм;
• лист стали толщиной 3 мм;
• прут из стали диаметром 13-15 мм.

Имея чертежи и сварной аппарат, сделать подобный якорь своими руками несложно:

Способы изготовления

Самодельное удерживающее устройство для резиновой лодки, по методике Курбатова

Процедура изготовления не особенно сложна. Якорь являет собой сварную конструкцию (чертежи которой представлены ниже), отличающуюся малыми габаритами и относительно небольшой массой (приблизительно 2 килограмма).

В этом устройстве предусмотрена лишь одна лапа и раздвоенное веретено средних размеров. Данное самодельное удерживающее устройство превосходно удерживает плавсредства длиной до 5 метров.

Теперь рассмотрим пошаговое руководство изготовления.

1. Из проволоки гнется веретено, к верхней области которого сваркой фиксируется планка.
2. Фиксирующие шайбы и планки варятся к штоку (штанге). Они требуются для того, чтобы можно было разворачивать лапу под водой, чтобы та сцепилась с грунтом.
3. Концы веретена свариваются у штанги посредством металлической пластины, которая требуется для обеспечения рабочих свойств лапы.

Как было написано выше, масса якоря для лодки из поливинилхлорида, собранного по курбатовской методике, равняется ориентировочно 2-м килограммам. Он превосходно держит плавсредство на покрытом илом и песком дне.

Якорь-кошка собственными руками для лодки ПВХ

Из стального листа нарезаем:

• 4 полосы в виде прямоугольника – 2 сантиметра по ширине, 10-15 сантиметров по длине;
• 4 полосы – 2 сантиметра по ширине, 4-5 сантиметров по длине, края закруглить;
• 8 полос – 2 сантиметра по ширине, 3 сантиметра по длине, один край закруглить.
• далее вырезаем из этого же листа 4 заостренных треугольника, которые будут исполнять роль лап удерживающего устройства.

К верхней и нижней части основной трубы посредством сварки фиксируем монтажные кольца.

К низу трубы варим 4 трехсантиметровых полоски из 8 заготовленных, заблаговременно проделав в них отверстия диаметром 5-7 мм. К ним будут фиксироваться рога. Оставшиеся 4 полосы точно так же варим к отрезку 2-ой трубы. Данная труба должна беспрепятственно передвигаться по основной.

В 4 полосах длиной 4-5 сантиметров на концах делаем отверстия того же диаметра. Аналогичные отверстия сверлим с одного края 4 полос, длина которых 10-15 сантиметров.

С другого края длинные полосы заужены, и в этом районе к ним посредством сварки фиксируем треугольники. Посередине этих полос производим надрезы, после гнем их и осуществляем в месте сгиба сварку. Благодаря этому рога приобретут дугообразную конфигурацию.

Фиксируем получившиеся рога посредством железных прутков к «ушам», находящимся внизу. Четырехсантиметровые полосы точно так же фиксируем к «ушам» на втором кусочке трубы. Надеваем данный сегмент на основную трубу. В рогах сверлим отверстия так, чтобы была возможность соединить их прутками с отверстиями на других краях четырехсантиметровых полос.

Складной якорь-кошка

Существует и складная модель кошки. Она похожа на вышеописанное устройство, но за счет скользящей муфты и обособленного шарнирного соединения лап на штанге она обладает возможностью складываться. Когда муфта пребывает в крайней нижней точке, лапы расставляются и фиксируются, а в крайней верхней – сходятся.

Зачастую лапы фиксируются к штанге посредством шплинтов из меди, что при опасном зацепе дает возможность сохранить анкер – шплинты срезаются, высвобождая удерживающее устройство.

http://fisherhook.ru/2017/04/vyibiraem-i-sobiraem-yakor-dlya-lodki-pvh-svoimi-rukami/http://wlooks.ru/lodki/yakor/

Якорь для надувной лодки из тормозного диска

Пожалуй, самый простой, дешевый и достаточно действенный якорь. Чем он действительно хорош, тем, что, благодаря своей массе и форме, не нужно никак доработок — привязал, бросил в воду. Справляется со своими задачами неплохо и стабильно держит в разных ситуациях.

При этом места занимает мало и, более того, его можно один раз привести на рыбалку, спрятать в кустах и пользоваться при случае — такие объекты легко маскируются и внимания не привлекают, а если украдут, то и не жалко.

При желании можно доработать, наварив дополнительные элементы. Для эстетов не составит труда сделать из диска и вполне цивильный вид:

Мне подходит9Не подойдет1

Якорь Холла

В 1988 году англичанином Холлом был запатентован якорь, названный его именем. Этот якорь тоже считается флотским ветераном, только бесштоковым. Конструкция состоит из веретена и двух лап, отлитых вместе с коробкой.

Лапы в этой конструкции необычны: имеют плоскую форму, качаются и могут поворачиваться на оси.

Коробка и лапы утяжелены приливами с утолщениями в виде лопаток. Их задача – поворачивать лапы, заставляя их уходить в грунт на глубину, которая может в 4 раза превышать длину самих лап

Это особенно важно, если грунт слабый и необходимо сильно заглубиться, чтобы достичь прочного основания

Неоспоримыми плюсами якоря Холла считаются достаточно большая держащая сила, быстрая отдача (его можно отдавать на ходу, причём, такой способ отдачи даже помогает максимально заглубить лапы) и удобная уборка в клюз.

На мелководье он не опасен для других судов, так как лапы плашмя лежат на грунте, запутывание якорной цепи или каната вокруг лап исключено.

К минусам конструкции относят ненадежность крепления якоря на разнородном по составу грунте при возникновении вращающего момента или во время стоянки на открытом рейде при изменении направления ветра или сильном течении, когда якорь начинает ползти рывками. В этом случае при сильном рывке якорь выскакивает из грунта, а затем вновь углубляется благодаря лопатам, которые успевают нагрести бугор из грунта. Это объясняется слишком большим расстоянием между лапами. Кроме того, шарнирную коробку может заклинивать, когда в неё набирается песок или мелкая галька.

При втягивании в клюз при уборке якоря лапы не всегда могут самостоятельно принять необходимое положение из-за не очень удачного расположения центра тяжести.

Сообщества › Лодки и Моторы › Блог › Вот что значит неправильно крепить якорь

Заметил протертость, когда собирал лодку после обкатки мотора в начале весны. Решил на выходных разобрать и изучить более детально

Урок на будущее мне и всем, кто якорится по борту. Либо якорь кидать с кормы, либо с носа.

Если кто посоветует конторку по ремонту лодок в Москве буду признателен, ибо заклеить грамотно, красиво и акуратно сам вряд ли смогу.

Комментарии 7

поэтому на пвх-шках роульс и рекомендуют клеить. только конечно всю лодку ими не обклеишь.

Не пойму чем протёр: Верёвкой так — никак… Якорем, что ли, тыкал отчаянно, когда его выбирал.

Да нет, похоже, что именно канатом и протер. Все полосы строго вертикальные и в аккурат в том месте, где я якорь и кидал

Муж на свою лодку не надышится

Самодельные якоря для лодок ПВХ, примеры изготовления

Итак, водоём, погодные условия и особенности предстоящей рыбалки определены, известен характер дна. Определён тип якоря, конструкция разработана (лучше всего раздобыть или самому сделать чертёж, можно скачать его из интернета), рассчитана масса и подобран соответствующий канат. Можно приступать к изготовлению. Кроме резки металла болгаркой и сверления, может потребоваться плазменная резка. В подавляющим числе технологий необходим также сварочный аппарат.

Якорь-кошка

Отличный вариант для использования с лодок ПВХ длиной 3-4 м в безветренную погоду. Складные лапы крепятся на скользящей по центральному стержню муфте. Перед переноской якоря лапы должны быть зафиксированы в нижней части. Рабочее положение лап -фиксация наверху при помощи шплинтов. Эти шплинты легко срезаются при необходимости извлечь застрявший якорь.

Если ожидается ветреная погода, конструкция нуждается в утяжелении. И, порой, в весьма существенном!

Материалы для изготовления:

• Труба (можно пруток) металлическая с диаметром 30 мм, длина в пределах 20…30 см и, дополнительно, кусок трубы чуть больше по диаметру, длиной 2…3 см. Короткая труба должна соосно надеваться на длинную трубу и иметь возможность свободно перемещаться вдоль оси.
• Кольца монтажные, 2 шт.
• Металлические листы толщиной 4…6 мм, из которых следует сделать следующие заготовки:
  • полоски10…15 см х2 см, 4 шт.;
  • полоски 4…5 см х 2 см, 4 шт., края закруглить.
  • полоски 3 см х 2 см, 8шт., закруглить с одного торца.
  • лапы в виде заострённого треугольника, 4 шт.

Технология изготовления:

1. 4 из 8-ми полосок размером 2х3 см просверливаются ( выполняется по одному отверстию диаметром 5…7 мм). Такие же отверстия просверливаются в средних и длинных полосках, причём в средних надо сделать 2 отверстия по краям.
2. Полоски 2х3 см с отверстиями привариваются к длинной трубе и будут служить кронштейнами для крепления лап.
3. Оставшиеся 4 полоски 2х3 см привариваются к короткой трубе.
4. На точиле выполняется сужение длинных полос, затем, к ним приваривают треугольники. В середине полосок выполняется надрез, заготовка подгибается и заваривается. Так изготавливаются 4 рога-лапы.
5. Короткая труба надевается на длинную, приваренные полоски на обоих трубах попарно соединяются серьгами (полосками 4…5х2 см) при помощи прутков.

Изделие готово!

Пирамидальный якорь

Существуют два способа:

1. Пирамидальная форма изготавливается из согнутых металлических листов и скрепляется проволокой. Затем форма вставляется в земляную ямку и заливается расплавленным свинцом. До застывания свинца необходимо установить в него крепление для каната. Наиболее простой вариант крепления–проволочное кольцо.
2. Различающиеся по размерам металлические пластины набираются на болт с приваренным кольцом для каната. Самая маленькая пластина должна располагаться снизу. Якорь Курбатовский

Материалы:

• Металлический прут. Длина 12 мм.
• Металлические полоски. Толщина проката 3 мм.
• Проволока. Диаметр не более 8 мм.

Технология:

1. Из проволоки изготавливается веретено.
2. Сверху на веретено привариваются (или привязываются) планки, служащие для разворачивания лапы и обеспечения нормального сцепления с дном.
3. К концам веретена приваривается полоса металла. Её функция-удержание лап в рабочем положении.

Недостатком этой разновидности является неразборность конструкции, что усложняет транспортировку и повышает риск повреждения лодки.

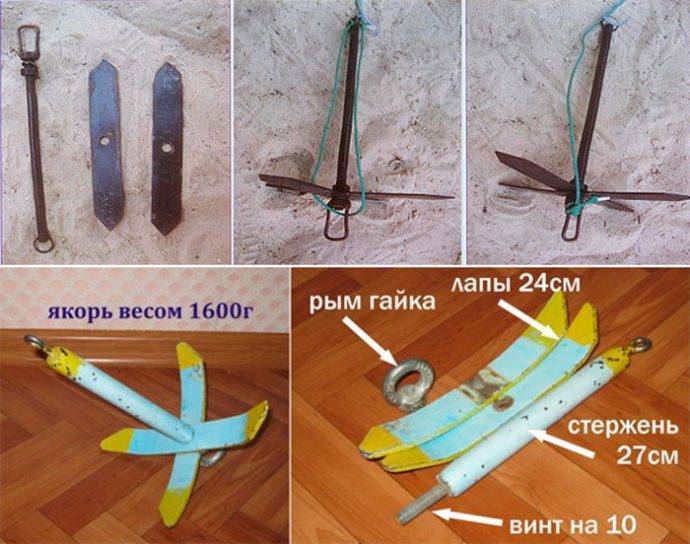

Разборной якорь своими руками

Материалы:

• Свинец * до 2-х кг.
• Кольца из металла, 2 шт.
• Стальная трубка, диаметр 25 мм и длина 270 мм.
• Втулка на 25 мм.
• Гайка М12.
• Металлические полоски ** толщиной 4 мм.

* Можно обойтись без свинца, если масса якоря (1,6 кг в приведенном примере) достаточна для надёжного удержания лодки. В противном случае свинец служит для утяжеления конструкции якоря.

**Полосок размером 260х40 мм понадобится 2 шт., ещё нужны будут полоски меньших размеров, количество также 2 шт.

Технология:

1. на одном конце трубки сверлится отверстие;
2. к другому концу трубки приваривается втулка;
3. края более крупных металлических полосок, являющихся заготовками лап, обрабатываются наждачной бумагой;
4. к одной из полосок-лап привариваются две пластинки меньшего размера, они будут предотвращать прокручивание якоря;
5. лапы надеваются на трубку;
6. заделывается гайка;
7. кольца привариваются к гайке и к отверстию на трубе (штоке).

Кольца служат для обеспечения удобства при сборке якоря и при поднятии его с грунта.

Если требуется утяжеление конструкции, то внутрь трубы можно залить свинец.

Применение плавучего якоря на рыбалке

Купить плавучий якорь для лодки и ловить себе спокойно хоть сомов на квок, хоть судака на джиг – вот такая вырисовывается стратегия при эксплуатации водного парашюта или плавучего якоря для лодки.

Изначально и в большей степени на морях роль водного плавучего якоря сводилась к уменьшению скорости дрейфа небольшого судна при отказе мотора, чтобы не потерять исходную точку, где произошла авария. Иначе может унести очень далеко в открытое море или просторы океана. В таком случае поиски пропавшего судна могут затянуться надолго. Почему бы не воспользоваться традиционным якорем, опустив его на дно? Сделать это не везде позволяют глубины и условия на воде. В сильный шторм стоящее на якорях судно может быть разбито или опрокинуто волнами. Кроме того, выставленный плавучий якорь держит маломерное судно, более крупный катер или буксир всегда против волны, двигаясь в дрейфе по ветру, но при постоянном торможении водным якорем, что выправляет ход лодки. При этом фал должен быть закреплён строго на носу судна, по центру. В случае наката большой волны только это нередко спасает судно от опрокидывания.

Для чего нужен плавучий якорь рыболовам? Рыболовы-сомятники, которые «квочат» этого сильного и крупного хищника на больших водоёмах, к примеру, на волжских просторах, вообще не могут обойтись без водного якоря в ветреную погоду, когда сильный порывистый ветер гонит плавсредство со скоростью моторной лодки в режиме троллинга. Установленный плавучий якорь под напором течения, которое движется навстречу ветру, удерживает лодку в нулевом скоростном режиме или движется намного медленнее и уже по курсу, который может контролировать рыболов. Обычно этот курс не меняется или меняется незаметно, разумеется, при установленном плавучем якоре. И тогда такой контролируемый дрейф может совершаться вдоль глубинной бровки, где обычно держится мощный усатый хищник. Именно плавучий якорь иногда становится условием успеха в ловле сома на квок, поскольку позволяет в ветреную погоду регулировать скорость, а значит, постоянно «держать под квоком» приманку. А движение вдоль бровки, иногда с трудом найденной, становится почти всегда успешной, по крайней мере, намного успешнее, чем при беспорядочном движении по воле ветра.

Купить плавучий якорь для лодки или сделать своими руками обязательно нужно и любителям спиннинговой ловли судака и окуня на волжских водохранилищах, где почти не бывает дней без ветра. Штилевая погода здесь – просто подарок для спиннингиста, которому в волну и ветер приходится то и дело опускать и доставать якорь со дна. Водный парашют решает эту проблему кардинально. Можно опустить его воду, дать выйти в заданный режим и забыть о транспортных проблемах, а сосредоточиться только на рыбалке.

Для чего нужен плавучий якорь рыболовам, которые ловят в отвес? Здесь уже точно не обойтись без водного парашюта. Представьте себе ситуацию. Рыболов сидит в лодке и то и дело поддёргивает кверху бортовую удочку или короткий спиннинг, а на шнуре или леске подвешена блесна или «кальмарчик» на джиговой головке. Приманка должна относительно ровно и монотонно совершать определённые движения по вертикальному маршруту, уходя в сторону только в регламенте заданной игры для блесны, если она является планирующей приманкой. Но при этом лодка под воздействием ветра движется довольно быстро. Скорость движения плоскодонной лодки ПВХ, скользящей по поверхности, может составлять 2,5-3 километра в час, даже если она просто дрейфует по ветру. И чем больше лодка и высота борта, тем больше её парусность. Какая уж тут может быть игра вертикальной блесны? Здесь сподручнее троллинговать. Но стоит только опустить в воду плавучий якорь, как скорость дрейфующей лодки снизится до более низких отметок или даже до цифры «0». Понятно, какой-то дрейф плавсредства должен быть. И обычно лодка движется. Здесь оказывают влияние течение и скорость ветра. Также увеличение или уменьшение скорости дрейфа маломерного судна достигается длиной фала-троса, на котором находится водный парашют. Кроме того, влияет на скорость и глубина погружения плавучего якоря. А это зависит от того, есть на поверхности якорный томбуй или нет. Если – есть, то глубина погружения плавучего якоря обычно фиксируется длиной троса – буйрепа. При отсутствии томбуя водный парашют может погрузиться глубже, особенно, если каркас его выполнен из массивного прутка. И самое значительное влияние на скорость дрейфующей лодки оказывает размер плавучего якоря. И это понятно. Чем больше площадь раскрытого в воде полотна парашюта, тем больше и его сопротивление.

Плавучий якорь своими руками

Этот якорь подойдет тем, кто рыбачит, сплавляясь, и не хочет использовать волокушу. Его привязывают к лодке, бросают в воду, он раскрывается как парашют и снижает скорость дрейфа. На надувных лодках используют в зависимости от их длины диаметр от 40 до 100 см. Вместо сварочного аппарата для изготовления потребуется швейная машинка и кусок плотной ткани.

Якорь выглядит как усеченный конус с отверстием. Бывает 2 видов: с овальным основанием и квадратным. Чтобы их сделать, нужны будут выкройки.

Для расчета овального варианта можно использовать бесплатную программу Cones, предназначенную как раз для построения выкроек (разверток) конусов.

Для квадратного основания можно использовать простейшую выкройку плавучего якоря:

Делается из прочных синтетических материалов. В основание вшивают проволоку (она держит форму и работает как грузило), либо делают распорки крест накрест. К внешнему отверстию пришиваются кармашки друг против друга, чтобы в них поместить дополнительные грузики. Стропы делают в количестве 4 штук, которые соединяются с фалом. Для обозначения на воде и общей безопасности рекомендуется устанавливать плавающий буй — он послужит ориентиром как для вас, так и для остальных капитанов.

Мне подходит1Не подойдет1
