Вентилируемые фасады с применением алюминиевой подсистемы

Преимущества и недостатки

По функциональности керамогранитную облицовку можно сравнить с одеждой. Так или иначе мы разделяем одежду на дорогую и дешевую, вычурную и скромную, яркую и блеклую и так далее. В данном отношении керамогранит будет лучшей «одеждой» для здания в плане защиты от внешней среды, красоты и качества. По сути, он является защищающей оболочкой.

Высокая цена материалов с лихвой окупается надежностью и долговечностью

К плюсам стоит отнести следующие качества керамогранита:

• защищает внешние стены здания от разрушения. Это происходит вследствие того, что керамогранит – очень прочный материал, который не подвергается влиянию влаги, перепадам температуры, а также воздействию химических веществ;
• снижает стоимость расходных материалов. Хотя цены на облицовку из керамогранита относительно высоки, все же стоит учитывать, что в дальнейшем не придется платить за ремонтные работы. Таким образом, цель оправдывает средства;
• легко изменяемый внешний вид здания. Благодаря разнообразию форм, цветов, размеров и текстур можно изменять внешний фасад так, как необходимо собственнику;
• создает благоприятные условия внутри помещения. Так как облицовка из керамогранита является дополнительным защитным слоем, то внутри помещения также микроклимат улучшается.

Большой вес керамогранитных плит усложняет монтаж и требует прочного каркаса

Кроме того, фасад, выполненный из керамогранитных плит, достаточно долговечен, устойчив к пожару, а также обладает грязеотталкивающими свойствами. Обобщая все вышеперечисленные свойства, можно отметить, что керамогранит – один из наиболее достойных вариантов среди всех отделочных материалов.

Минусы

Несмотря на множество плюсов, у этой облицовки есть два основных минуса:

• большой вес плит. Это зачастую осложняет транспортировку и монтажные работы;
• большая стоимость материала. Затраты на плиты действительно большие, так как материал дорогой.

В случае необходимости ремонта потребуется демонтаж только поврежденных элементов

Но, проанализировав все положительные и отрицательные моменты, все же нельзя не оценить преимущество керамогранита перед остальными облицовочными материалами.

Для монтажа плит клеевым способом нужен специальный высокоустойчивый клей

Эксплуатационные и технические характеристики навесного фасада

К эксплуатационным характеристикам системы навесных вентфасадов относятся:

• небольшие финансовые расходы на обслуживание систем;
• система НВФ – это на сегодняшний день единственная с экологической и экономической точки зрения правильная теплозащита и защита стен от разрушений;
• данная фасадная технология оптимально подходит как для облицовки новостроек, так и для реконструкции уже бывших в эксплуатации зданий;

• использование такой системы дает прекрасную возможность выбора и изменения облика здания путем варьирования характера, текстуры, форматов и цветов облицовочных материалов;
• система НВФ увеличивает срок эксплуатации здания;
• презентабельный вид здания сохраняется длительное время и не требует особого ухода или регулярного ремонта;
• есть возможность замены отдельных деталей, не разрушая всей конструкции.

Профильная система навесных вентфасадов позволяет использовать различные материалы и панели для облицовки стен.

Отвод влаги происходит через специальную паропроницаемую мембрану

Основными техническими характеристиками вентилируемых фасадов являются:

• Защита от осадков. Конструкция данной системы спроектирована так, что соприкасающаяся с точкой росы влага удаляется в дренаж, избегая контакта с утеплительным слоем и основной стеной здания.
• Теплоизоляция. Наличие утеплителя поможет сократить расходы отопительной энергии в значительной степени. Также теплоизоляция позволяет снизить толщину основных несущих стен здания, что уменьшает нагрузку на фундамент. Утеплитель защищен от попадания влаги, воздействия окружающей среды, ультрафиолета и конденсата благодаря профильной системе вентфасадов.
• Звукоизоляция. Утеплитель и наружные облицовочные панели сами по себе обладают отменными звукопоглощающими свойствами в широком диапазоне частот. И использование этих материалов в совокупности дает значительную звукоизоляцию (в среднем звукоизоляция стен при использовании систем НВФ повышается в два раза).
• Термоизоляция. Естественную вентиляцию фасада, препятствующую накоплению излишнего тепла внутри здания, обеспечивает применение утеплителя и специальной профильной системы для вентфасадов. Благодаря этому внутри помещений образуется оптимальный температурный режим и комфортный микроклимат, не требующий использования дорогих систем кондиционирования.
• Диффузия водяных паров. В процессе жизнедеятельности в доме человека образуются излишние пары (использование душа, утюга, приготовление пищи и т. д.). Часть из выводится через вентиляцию, а часть – через «дышащие» стены. Так как в системе НВФ предусмотрена естественная вентиляция стен, образовавшаяся влага в виде пара без сложностей удаляется.
• Поглощение термических деформаций. Термические деформации, как правило, возникают при суточных и сезонных перепадах температуры воздуха. Схема монтажа навесного вентфасада и крепления каркаса к стене разработана так, что система НВФ имеет возможность поглощения термодеформаций. Это и помогает избежать внутренних напряжений в материалах подконструкции и облицовки.
• Пожарная безопасность. Материалы, из которых выполнены составляющие системы навесных вентфасадов, как правило, относятся к категории несгораемых или трудносгораемых, что препятствует распространению огня.

Большое количество преимуществ, которыми обладают вентфасады на фоне других вариантов отделки внешних стен, делает их наиболее востребованными в России и странах зарубежья. Главными достоинствами являются и возможность установки при любых погодных условиях и в любой климатической зоне, и отличное шумопоглощение, и отменная теплоизоляция, и обширный спектр материалов, текстур, цветов и оттенков для отделки, и пожароустойчивость, и многое другое. Внешний экран облицовки служит зданию надежной преградой от воздействия внешней природной среды, способной нанести вред несущим стенам, а также подконструкции системы НВФ

Но для создания долговечного экстерьера здания очень важно, чтобы все составляющие монтируемой системы были высокого качества. Рекомендуем ознакомиться с материалом об алюминиевых фасадах

Особенности конструкций

Поскольку алюминий легкий металл, то из него можно делать настолько разнообразные конструкции, что порою фасады зданий выполнены по таким технологиям кажутся неземными.

Рассмотрим несколько основных конструктивных решений, которые используются чаще всего:

1. Стоечно-ригельный способ. Его считают самым устойчивым и надежным. Здания, облицованные таким способом, очень напоминают стеклянный куб, поскольку используемые профили позволяют устанавливать стекло прямоугольной или квадратной формы. Это единственный недостаток такого способа.
2. Полу структурный способ. Имеет основную отличительную черту – все стойки, на которые крепится облицовочный материал, находятся внутри здания. Наружу выходит только крепежный механизм. Благодаря такой конструкции можно создавать уже более разнообразные формы, чем при стоечно-ригельной установке. Ну конечно, цена такого удовольствия уже будет немного выше.
3. Структурный способ. Вся конструкция также находится внутри, но стеклопакет крепится с помощью специального герметика. Используя этот способ облицовки можно уже создавать здания невероятных форм, и архитекторы могут себя абсолютно не ограничивать.

Воздушный зазор

Алюминиевые кассеты никогда не крепятся непосредственно на утеплитель. Между ними всегда делается небольшой воздушный зазор – около 2-4 см. Зачем он нужен? Дело в том, что в жилых помещениях всегда повышенная влажность. Люди готовят еду, моются, стирают и просто дышат – в результате этого влажность воздуха значительно повышается.

Конечно, стены, будь то кирпич, бетон или дерево, неминуемо впитывают часть влаги, выводя ее наружу. Если зазора между утеплителем и алюминиевой кассетой не будет, влага будет копиться и в результате достигнет критической точки – конденсации. Ну а увлажненный утеплитель никогда не сможет качественно выполнять свою функцию. Особенно актуально это для холодного времени года – утеплитель промерзнет, а кусок льда не сможет сохранять тепло в помещении. Зазор же обеспечивает вентиляцию и эффективное отведение влажного воздуха от фасада и утеплителя.

Но устранение влаги – не единственное назначение воздушного зазора

В сложном климате нашей страны избавляться от излишнего нагрева летом не менее важно, чем сохранять тепло зимой. Алюминий же на солнце сильно нагревается

Если укладывать его непосредственно на утеплитель, тот также будет нагреваться и передавать тепло стенам дома. Следовательно, в жилых помещениях все время будет душно – придется часто проветривать комнаты или же тратить лишние деньги на установку кондиционера. Воздушный зазор отводит избыток тепла, обеспечивая комфортную температуру в доме даже в самые жаркие дни.

Плюсы панелей

Алюминиевые
вентиляционные фасады имеют множество преимуществ, среди которых:

1. Длительный срок службы
   (более 50 лет). По данному показателю он схож с длительностью эксплуатации
   самого здания. Поэтому, при монтаже таких систем, можно быть уверенным, что
   конструкция простоит столько, сколько и само здание.
2. С помощью алюминиевых
   компонентов можно получить прочные каркасные элементы, которые способны
   выдержать большой вес облицовки.
3. Элементы конструкции
   имеют меньший вес, чем другие виды фасадных систем. Это дает возможность
   использовать панели для ветхих строений, многоэтажек и т.п.
4. Алюминий не боится
   перепадов температур, неблагоприятных условий, что дает возможность монтажа в
   любое время года и при любой температуре.
5. Панели не поддаются
   коррозии со временем и не разрушаются от температурных перепадов.
6. Алюминий обладает
   высокой теплоизоляцией, а также звукоизоляцией.
7. Такая конструкция
   помогает улучшить качество стен, исправить кривизну.

Большой
выбор материала – еще одно преимущество. В продаже можно найти множество
расцветок, форм, размеров алюминиевых панелей. Если найти нужный цвет не
удалось, материал можно покрасить. При этом его качественные свойства не
пострадают.

Особенности вентилируемой системы

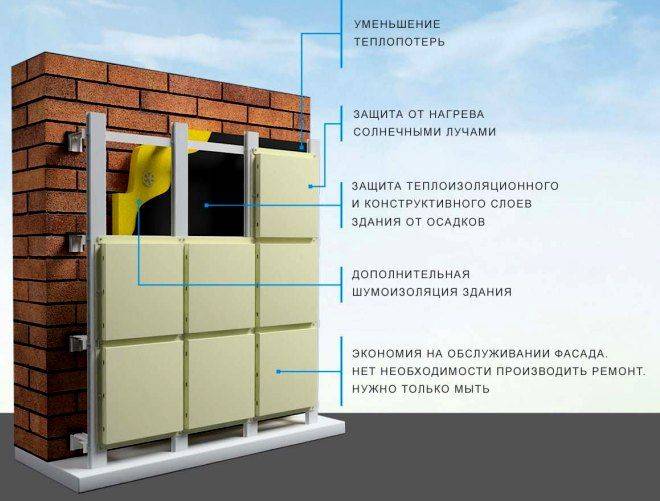

Вентфасады имеют в своём составе минимум четыре слоя.

1. Декоративный. Дополнительно он выполняет функции защитного. Здесь используются прочные и долговечные материалы, имеющие хороший внешний вид. Например, в вентилируемых фасадах Ellkon эту роль выполняет плитка.

2. Каркасный. Он нужен для установки и фиксации всех деталей системы. Каркасы изготавливают из дерева, алюминия или сплавов других металлов. Для сборки и фиксации конструктивных элементов используют анкеры, заклёпки, уголки и т.п.

3. Изоляционный. Он повышает защитные способности конструкции, защищает от перепадов температуры, снижает уровень шума и вибраций. Основными изоляционными материалами здесь выступают аналоги минваты, ветрозащитные мембраны и т.п.

4. Вентиляционный. Между стеной, облицовкой и изоляцией оставляют воздушные зазоры величиной от 4 до 10 см. По ним свободно перемещается воздух, осуществляя естественную вентиляцию фасада. Промежутки могут быть в любом месте НВФ. Здесь всё зависит от особенностей конструкции.

Как крепятся композитные панели к системе навесного фасада

Устройство кассет на фасаде здания предполагает образование архитектурного рисунка в виде открытых полос между панелями – четкие русты. Руст – это расстояние между кассетами по вертикали и горизонтали. Минимально и максимально допустимые русты четко прорисованы в Техническом Альбоме, выяснять у каждого производителя требуется индивидуально.

Профессиональная укладка кассет создаёт безупречный эстетический вид здания. Монтаж композитных панелей допускает расположение плит как горизонтально, так и вертикально, можно комбинировать эти два способа. Случается встретить и наклонные кассеты, расположенные под углом к плоскости здания. Иногда архитектор предполагает использовать метод «разно-выносного фасада», это когда одни кассеты более утоплены относительно остальных, что создает неповторимую игру теней на фасаде, а также некоторые дополнительные сложности в проектировании и монтаже узлов навесного вентилируемого фасада. Если добавить игру красок, то можно получить уникальное оформление в виде суперсовременного сооружения.

Устанавливаются композитные панели на специальное крепление – каретки или салазки, в разных системах они могут именоваться по-разному, что сути не меняет. Каретка – это такой элемент конструкции, который установлен на вертикальном профиле с помощью распирающего болта. Каретку не следует крепить насквозь в профиль, она должна иметь возможность свободного хода по профилю, по крайней мере, в момент монтажа. Каретка обхватывает профиль с двух сторон и, при давлении по центру распирающим болтом, достаточно плотно и неподвижно располагается на профиле.

Вес кассеты удерживает заклепка, закрепленная в верхнюю отбортовку кассеты к профилю. Дополнительно вес удерживают специальные зажимы, скрепляющие верхнюю и нижнюю кассету. В сложных случаях, когда применяются широкоформатные алюминиевые кассеты, вес кассеты ложится на горизонтальный профиль, проложенный под верхней отбортовкой, придающий особую жесткость кассете. Каретка же «работает на отрыв», т.е. ветер будет стремиться оторвать облицовку от стены, и чтобы обеспечить дополнительное крепление кассеты к подсистеме, ее (кассету) навешивают на салазку.

Салазку и фасадную кассету соединяет икля. Икля – это элемент навесной фасадной системы, который крепится к кассете еще до монтажа, на земле или в цеху. Это некий крючок, он и навешивается на каретку.

Дополнительно по технологии монтажа навесных фасадных систем можно ознакомиться в статье: “Базовые вещи о навесных вентилируемых фасадах“.

Ошибки в организации обустройства кровли

• Отсутствие проекта. Частая и критическая ошибка в частном домостроении. Нельзя строить дом по видео из интернета или, опираясь на чей-то опыт. Отсутствие профессионального проекта говорит о том, что совершенно неизвестны нагрузки на кровлю, под возникающие напряжения не подобран материал стропильной системы, не просчитана теплопроводность термоизоляционных материалов. Такая стройка приведет к некачественной кровле, либо наоборот будет заложен необоснованно завышенный предел прочностных характеристик, что приводит к дополнительным финансовым тратам.
• Отсутствие контроля на площадке. Бесконтрольность приводит к ухудшению качества конструкции. Подрядчики работают сдельно, поэтому спешат со сдачей работ. Отсюда возникают ошибки, огрехи и халатность. Осуществлять контроль должен технический специалист. В его обязанности вменяют технологический контроль, координирует целевое использование материалов, организует закупки и доставки на строительную площадку.
• Смена исполнителей. Бывает, что строительство несложной кровли растягивается во времени и разбивается по этапам: возведение стропильной системы, монтаж кровельного материала, утепление, вентиляция, подшивка. Всю цепь технологических операций должна выполнять одна строительная компания, так как в случае возникновения претензий установить виновного не представится возможным.
• Применение низкокачественных материалов. Заказывая кровельные материалы через интернет, заказчик смотрит в первую очередь на цену. Срок службы, эксплуатационные характеристики остаются в стороне.
• Отсутствие квалификации исполнителей.

Алюминиевые стоечно-ригельные фасады

Алюминиевые фасады позволяют воплотить в жизнь всю смелость задумок дизайнеров и архитекторов. Снаружи здание с алюминиевым фасадом всегда выглядит современно, эстетично, «дорого». А в помещениях благодаря светопрозрачным алюминиевым конструкциям количество дневного света всегда максимально.

По сути, алюминиевые фасады представляют собой конструкцию из алюминия и стекла, которая заменяет одну или несколько каркасных стен здания. Конструкция состоит из легкого и прочного алюминиевого профиля (стойки, ригеля, прижима, декоративной крышки). Между ними зажато остекление (моностекло, стеклопакеты) шириной 4-50 мм через резиновые уплотнители. В конструкцию фасада могут устанавливаться окна, двери любого типа и открывания.

Алюминиевые фасадные системы позволяют создать поверхности с изломом, переходы от вертикальных к наклонным частям фасада, повороты стоек в плоскости фасада, наклонно-поворотные поверхности, примыкания наклонной конструкции к основанию здания, многогранные пирамиды . Фасады из алюминия применяют для изготовления ограждающих светопрозрачных конструкций: навесных стеновых ограждений зданий, наклонных светопрозрачных покрытий, зимних садов и др. На сегодняшний день фасадные алюминиевые системы считаются общепринятым стандартом для торговых и бизнес-центров, банков, учебных заведений, других коммерческих и промышленных зданий.

ПРОИЗВОДИТЕЛИ АЛЮМИНИЕВЫХ ФАСАДНЫХ СИСТЕМ.

На рынке представлено множество производителей стоечно-ригельных фасадных систем. Наиболее популярными среди них являются: Alutech (Беларусь), Kurtoglu (Турция), Alumil (Греция), Reynaers (Бельгия), Зенит (Украина), Shueco (Германия). Отличие между этими фасадными системами в возможностях конструкторских решений, качестве материалов и цене.

ПРЕИМУЩЕСТВА ФАСАДОВ ИЗ АЛЮМИНИЕВЫХ СИСТЕМ.

Современность и визуальная легкость конструкций.

Высокая светопроницаемость, тепло- и звукоизоляция.

Надежность и длительный срок службы.

Защита здания от атмосферных влияний, ветра или шума.

Устойчивость против коррозии, деформации конструкции.

Многообразие конструктивных решений в системе.

Экономичность.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТОЕЧНО-РИГЕЛЬНОЙ ФАСАДНОЙ СИСТЕМЫ.

Видимая ширина стойки/ригеля: 50 мм.

Цветовое решение профилей: покраска в любой цвет по шкале RAL.

Остекление: стеклопакеты 24-38 мм, моностекло 4-10 мм, массой до 400 кг.

Теплоизоляция: 0,42-0,55 м2К/Вт (без стеклопакетов) за счет термомоста из ударопрочного поливинилхлорида, коэкструзионных уплотнителей. Применение энергосберегающих стеклопакетов позволяет повысить приведенное сопротивление теплопередаче готового алюминиевого фасада до 0,63-0,68 м2К/Вт (при норме для климатической зоны нашей страны – 0,60 м2К/Вт).

Функциональность фасадных систем предусматривает создание как теплых, так и холодных конструкций.

Способы крепления стойки и ригеля: встык без фрезеровки профилей с использованием пазового сухарного элемента, внахлест 6 мм без выборки/с выборкой паза в стойке;

Рентабельность конструкций обеспечивается благодаря эффективному использованию дневного света в светлое время суток. Проектирование алюминиевых фасадов с учетом стандартных размеров его конструктивных элементов в поставке – балок профиля, листов стекла – позволяет добиться оптимизации раскроя материалов и снижения стоимости готовых конструкций. Стоимость стоечно-ригельного алюминиевого фасада от 900 грн./м 2 .

Именно уникальный внешний вид, многообразие геометрических параметров, высокие эксплуатационные качества светопрозрачных фасадов, простота сборки и установки по сравнению с другими конструкциями и объектами привели их на пик популярности среди архитекторов и строителей.

Панели из алюминиевого композита

В строительстве используется слоистый материал, наружными поверхностями которого служат листы алюминия, спаянные между собой прослойкой полимера. Композит производится под различными торговыми названиями, разнообразен по толщине и форматам. Характерные размеры для листов — 1000 мм, 1250 мм, 1500 мм и 2500 мм. Типичные толщины — 3 мм, 4 мм или 6 мм для всего «сэндвича» и 0,2—0,6 мм для слоёв алюминия. Листы, предназначенные для применения в интерьерах, обычно меньшей толщины и могут содержать горючие полимеры. Композиты фасадные имеют начинку, удовлетворяющую самым жёстким пожарным нормативам.

Объединение листов алюминия в «сэндвич» добавляет немало полезных качеств материалу в сравнении с полнотелым прокатом. Прежде всего это снижение цены за счёт сокращения расхода цветного металла и замены его на синтетическую начинку. Последнее также помогает создавать идеальную плоскость у листов. Кроме того, неоднородность «пирога» позволяет исключить явления акустического резонанса в телематериала — это свойство делает композит привлекательным материалом для изготовления элементов наружной отделки.

Достоинства панелей из алюминиевого композита:

• Пластичность и архитектурная выразительность. Из алюминиевого композита можно формировать кассеты разнообразной геометрии: от стандартных прямоугольников до сложных криволинейных поверхностей. Материал производится в широком спектре покрытий любого цвета и фактуры.
• Прочность и вес. В этом отношении композитные листы похожи на изделия из алюминиевого проката — они довольно лёгкие и жёсткие для применения в качестве облицовки.
• Низкая стоимость обслуживания. Устойчивые к атмосферным воздействиям покрытия делают алюминиевые поверхности нетребовательными в эксплуатации.
• Пригодность к рециркуляции. Алюминий на 100% подлежит вторичной переработке и не теряет своих качеств после переплавки. Утилизация остальных компонентов сэндвича также давно освоена соответствующими предприятиями.
• Неконструкционные преимущества. Обладают хорошими теплозащитными и звукопоглощающими свойствами, что делает их привлекательными для применения в промышленном и гражданском строительстве.

Преимущества использования

Несмотря на внушительные размеры фасадных кассет, сборка и установка панелей не занимает много времени и сил, однако этим их преимущества не исчерпываются. Какие ещё достоинства можно отметить:

солидный внешний вид делает здание уникальным и привлекает внимание окружающих;
обшивка скрывает все неровности, трещины, сколы и другие недостатки стен здания;
панели не изменяют свои габариты под воздействием перепадов температуры;
поддерживается пожарная безопасность строения;
внешний вид долгое время будет оставаться неизменным, несмотря на воздействие солнечных лучей;
надежно защищают здание от дождя и других осадков и не портятся под их воздействием.

Недостатки хоть и малочисленны, но существуют, например, большой вес изделий и высокая цена. Некоторые металлы не подходят для реставрации, так как слишком тяжелы для основного покрытия. Алюминий — это довольно легкий, прочный материал, но внушительная стоимость является серьезным препятствием на пути его широкого распространения. Не стоит забывать, что цена напрямую зависит от качества материала.
