Возможные ошибки и как исправить
Малый напуск арматуры или его отсутствие в каркасе недопустим, так как в процессе бетонирования костяк может двигаться. Это может привести к нарушению готового изделия. Лучше оставлять припуски по 200 мм.
Сварка элементов или связывание неподходящим материалом, например, веревкой недопустимы.
Сварка делает узел крепления хрупким, а веревка не обеспечивает достаточной прочности соединения.
Армирование углов без напусков. Армирование углов внахлест хлыстом может привести к быстрому разрушению и неравномерному переходу нагрузок между двумя частями фундаментной конструкции. Для решения проблемы включаются добавочные гнутые элементы.
Монтаж опалубки
Опалубку обычно изготавливают из обрезной доски толщиной 25-40 мм. Чем больше толщина и высота ленты, тем толще доски для изготовления опалубки.
Работы по созданию ведутся поэтапно:
- Сборка щитов. Их ширина немного превышает высоту будущего основания (10-15 см), длина определяется размерами пиломатериала.
- Щиты опускаются в траншею.
- Установка по оси, выравнивание и сборка опалубки.
Расстояние между параллельными щитами определяется поперечинами, а снаружи используются вертикальные и наклонные упоры. Все соединительные элементы располагают с внешней стороны опалубки, так как ее предстоит разбирать.
ОБРАТИТЕ ВНИМАНИЕ!
Максимальный размер щелей или зазоров — 3 мм, хотя в идеале никаких промежутков быть не должно. Обнаруженные щели затыкают паклей или забивают рейками.
Установка опалубки своими руками
Правильно сделанный каркас для фундамента поможет не только сэкономить много денег на покупке бетона, но и значительно упростить процесс армирования. Если она у вас уже есть, этот этап можно пропустить и переходить сразу к армированию, если отсутствует, тогда рассмотрим пошаговую инструкцию.
ШАГ 1: выбор материала. При небольшой высоте фундамента подобрать материал достаточно легко: фанера, дерево, ОСБ-плиты, ДПВ. Основное требования – прочность материала. Для высоких фундаментов (от 150 см) используют только металл, поскольку давление бетона будет значительным и дерево может подвести.
ШАГ 2: подготовка основания. Допустим, у нас есть траншея, которая соответствует нормам, теперь необходимо уплотнить основание. Насыпаем слой песка 150 мм, заливаем водой, затем 4-5 сантиметров бетона, чтобы выровнять поверхность. Не забывайте о коммуникациях, сделать их надо на этапе опалубки и армирования фундамента дома, нельзя забывать о закладных трубах в нужных местах, иначе придется долго работать перфоратором и нарушать монолитность фундамента.
ШАГ 3: имея проект строительства, устанавливаем колышки по периметру траншеи точно на ширину будущего фундамента, они будут удерживать низ опалубки, ставим распорки не ниже 70% высоты конструкции (сама распорка в 2 раза больше высоты фундамента). Не помешает изготовить 3-4 контрольные рейки на ширину фундамента, по которым можно будет измерять отклонения ширины.
Совет мастера: забивать гвозди надо изнутри опалубки в распорки и колышки, чтобы потом можно было без проблем все снять. В ином случае придется разламывать деревянные брусья или спиливать шляпы, поскольку торчащие гвозди бетонируются. Если фундамент от 150 см и выше, рекомендуется связка опалубок проволокой в шахматном порядке через 1 м.
Опалубка должна быть максимально жесткой, зазоры между элементами конструкции не более 0.3 см, чтобы при заливке фундамента не вытекала жидкая смесь, иначе прочность фундамента будет снижаться в арифметической прогрессии.
Она должна выдерживать солидные нагрузки и удерживать свою форму после заливки цемента, только так можно будет сделать монолитный фундамент для дома, который прослужит десятки лет.
Важно: внутреннюю часть опалубки надо смазать техническим маслом или другими нефтепродуктами (подойдет отработка), чтобы она легче отклеивалась от бетона после его отвердевания. Вы сможете использовать ее много раз. Фотографии опалубки ленточного фундамента

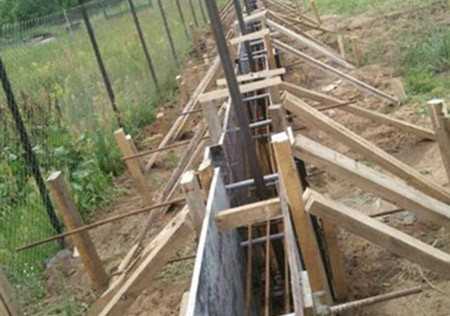

Фотографии опалубки ленточного фундамента
Опалубка с распорками
Деревянная опалубка
Правильная опалубка
Опалубка из щитов
схема, способ расчета количества арматуры.
Для правильного расчета арматуры в железобетонной ленте, необходимо рассмотреть типичные схемы армирования ленточных фундаментов.
В частном строительстве применяется армирование ленты 4-я и 6-ю прутами арматуры.
Какой способ армирования подходит для вашей ленты определить просто – руководствуемся СП 52-101-2003.. Расстояние между соседними, расположенными по горизонтали стержнями арматуры, должно быть 0,25-0,3м (максимум 0,4м), поэтому если у вас ширина фундамента до 0,45м – максимум 0,5м, то вам подойдет армирование 4 прутами арматуры, т.к. расстояние между продольными прутами арматуры и поверхностью фундамента должно быть 5см (максимум 7см).
Если у вас ширина фундамента более 0,5м, то вам подойдет армирование 6 прутами арматуры.
Каким должен быть диаметр вертикальной и поперечной (не продольной!) арматуры.
Высота ленты | Минимальный требуемый диаметр вертикальной и поперечной арматуры, мм |
Если высота меньше 0,8м | 6 |
Если высота больше 0,8м | 8 |
Чаще всего используется вертикальное и поперечное армирование стержнями диаметром 8мм. При этом из арматуры делают прямоугольник нужных размеров, по углам которого и будут располагаться стержни продольной арматуры. Располагаться эти прямоугольники должны через расстояние 70-80см. От дна ленты арматура должна располагаться на расстоянии не менее 5см (5 – максимум 10см), от боковых стенок и верха фундамента – 2,5-5см.
Каким должен быть диаметр продольной арматуры.
Тут тоже ничего гадать не нужно. Правило: площадь поперечного сечения продольной арматуры должна быть равна минимум 0,1% от площади поперечного сечения ленты.
Например, у нас лента высотой 1м и шириной 0,4м.
Мы уже знаем, что будем использовать схему армирования с 4 прутами. Вертикальная и поперечная арматура будет диаметром 8мм. Считаем теперь продольную: 40см*100см=4000см²*0,001(это 0,1%)=4см². Дальше можете высчитать диаметр арматуры по формуле S=3,14*R² (только помните разделить на 4, т.к. у нас 4 прута. 1см² – это площадь сечения одного прута), а можете воспользоваться таблицей:
Диаметр арматуры, мм | Площадь сечения арматуры, см², в зависимости от количества продольных прутов. | |||||
1 | 2 | 3 | 4 | 5 | 6 | |
6 | 0,28 | 0,57 | 0,85 | 1,13 | 1,41 | 1,7 |
8 | 0,5 | 1,01 | 1,51 | 2,01 | 2,51 | 3,02 |
10 | 0,79 | 1,57 | 2,36 | 3,14 | 3,93 | 4,71 |
12 | 1,13 | 2,26 | 3,39 | 4,52 | 5,65 | 6,79 |
14 | 1,54 | 3,08 | 4,62 | 6,16 | 7,69 | 9,23 |
16 | 2,01 | 4,02 | 6,03 | 8,04 | 10,05 | 12,06 |
18 | 2,55 | 5,09 | 7,63 | 10,18 | 12,72 | 15,27 |
20 | 3,14 | 6,28 | 9,42 | 12,56 | 15,71 | 18,85 |
22 | 3,8 | 7,6 | 11,40 | 15,20 | 19 | 22,81 |
25 | 4,91 | 9,82 | 14,73 | 19,63 | 24,54 | 29,45 |
По таблице выбираем арматуру 12мм. Таким образом, мы получаем 4 стержня арматуры 12мм.
Дополнительные условия. Хотя в таблице есть размеры диаметров продольной арматуры 6мм и 8мм, но стержни такого диаметра в качестве продольной арматуры не используются! Минимум для продольной арматуры – 10мм. А при общей длине одной стороны (прямой) ленты более 3м должна использоваться арматура с минимальным диаметром 12мм.
Внимание! Старайтесь по всему арматурному каркасу использовать арматуру одинакового диаметра. Если вдруг это не получается, то арматуру большего диаметра укладывайте в самом основании ленты. Армирование на углах и требуемый запуск одного прута арматуры на другой при их стыковке

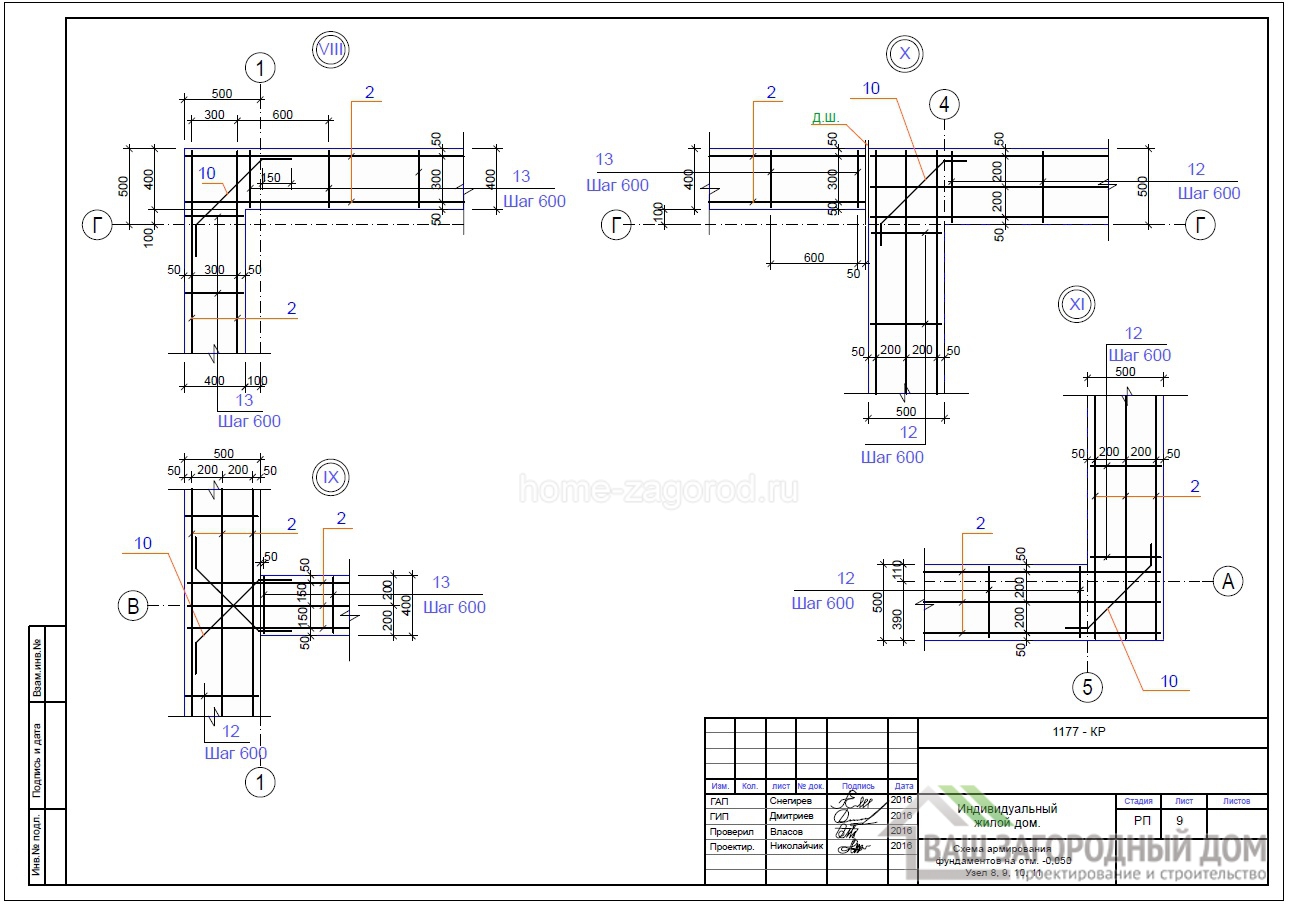

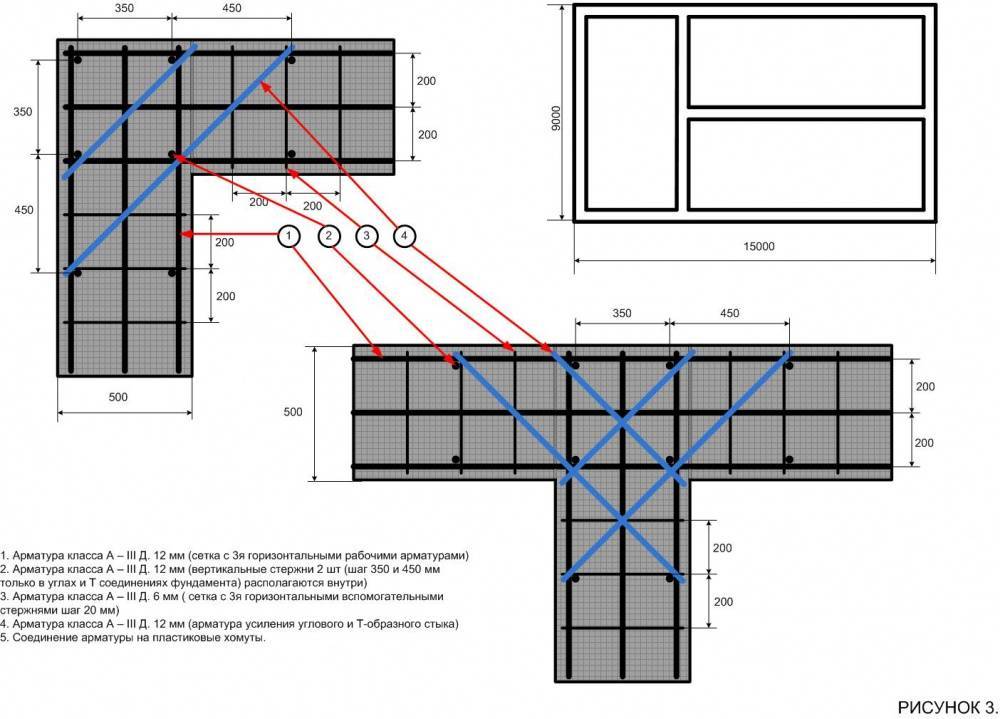

Армирование на углах и требуемый запуск одного прута арматуры на другой при их стыковке.
Стыкуются пруты арматуры внахлест. Длина нахлеста равна 30 диаметрам прутов арматуры. Например, если диаметр арматуры 12мм, то нахлест должен быть 0,36м.
На углах также делается нахлест, равный 30 диаметрам стержней арматуры. Для удобства сначала подготавливаются каркасы для прямых сторон ленты, потом они устанавливаются в опалубку и углы дополнительно связываются арматурой в виде буквы Г, каждая из сторон которой равна 30 диаметрам арматуры.
Подсчитать вертикальную, поперечную и продольную арматуру труда не составит. Сложнее учесть нахлесты. Тут два варианта.
Первый – это общий получившийся метраж продольной арматуры умножить на 1,1-1,15 (т.е. запас 10-15%).
Параметры арматуры для фундамента
Количество и размеры стального прутка зависят от нескольких факторов:
- Типа фундамента (плитный, свайный, ленточный).
- Типа грунтов (пучнистые, сыпучие, горные породы, плотные основания и т.п.);
- Веса самого здания (типа используемого строительного материала, этажности).
Первым делом, нужно определиться с тем, какой диаметр арматуры использовать для фундамента. Чем сложнее грунты, тем больше потребуется размер прутков. Так для легкого дома на хорошем, устойчивом, непучнистом грунте используют арматуру 10-12 мм диаметра. Если дом будет тяжелым, или грунт пучнистый или сыпучий, требуется уже 14-16 мм.
Выбор диаметра арматуры для фундамента зависит от типа грунтов и массы здания. Для плитных фундаментов используют большие диаметры — наиболее распространенный в частном домостроении — 14 мм, для ленточных будет достаточно 12 мм, а для столбчатых 10 мм. Но это для нормальных не очень сложных грунтов и зданий небольшой массы.
Шаг укладки арматуры
Аналогично дело обстоит с шагом укладки арматуры. Для армирования плитных основания он изменяется в пределах 20-30 см. Чем тяжелее дом и сложнее грунт, тем меньше шаг. Конкретное количество требуемого прутка считается исходя из габаритов и условий эксплуатации. Поясов армирования, как правило два: верхний и нижний.
Шаг укладки арматуры также зависит от будущих нагрузок и типов грунтов. В ленточных фундаментах основную нагрузку несут горизонтальные направляющие. Их для лент шириной 30 — 40 см достаточно по две вверху и внизу. Если ширина больше, используют в одном ряду три или четыре прутка.
Горизонтальных рядов в ленточных фундаментах почти всегда два: один на 5 см ниже верхнего края, второй на 5 см выше нижнего. Соединяют их в единую конструкцию поперечными перевязками. Их шаг должен быть в районе 30-50 см. Чаще или реже — зависит от грунтов или массы здания.
Схема расположения прутков в столбчатых основаниях, зависит от диаметра столбов
Тут важно, чтобы от прутков до края столба было не менее 5 см. Горизонтальные перевязки нужно ставить тоже примерно раз в 50 см
Советы
Следует ознакомиться с многократными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.
- Первоначально необходимо разработать план, по которому в дальнейшем будут выполняться вычисления по определению нагрузки на фундамент.
- Во время изготовления опалубки не должно образовываться никаких щелей, в противном случае через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
- На почву обязательно нужно выполнить гидроизоляцию, при ее отсутствии снизится качество плиты.
- Запрещается, чтобы арматурные прутья контактировали с почвой, такой контакт приведет к появлению ржавчины.
- Если решено выполнять армирование каркаса методом сварки, то лучше употребить прутья с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под влиянием температурных режимов не теряю свои технические характеристики.
- Не рекомендуется применять гладкие прутья для армирования. Бетонному раствору не за что будет закрепиться, а сами стержни будут в нем скользить. При движении грунтов такая конструкция растрескается.
- Устраивать углы посредством прямого пересечения не рекомендуется, арматурные изделия гнутся очень тяжело. Иногда при армировании углов приходят к хитростям: раскаляют металлическое изделие до податливого состояния либо при помощи болгарки подпиливают конструкции. Оба варианта запрещены, ведь при данных процедурах материал теряет свою прочность, что в дальнейшем приведет к негативным последствиям.
Сварка арматуры
Старайтесь избегать соединения проката с помощью сварочного аппарата. Любой сварной шов негативно влияет на прочность и долговечность всего здания. Если же нельзя уйти от использования такого способа стыковки, то следите за тем, чтобы на одном участке не было высокой концентрации сварки. Но самым главным условием является использование подходящего проката. Если в маркировке присутствует индекс С, то такие материалы пригодны для сваривания. Мы рекомендуем большинство деталей связывать специальной проволокой. Таким образом сохраняется некоторая подвижность при растягивании, а значит фундамент становится более устойчив к нагрузкам.
Строительство фундамента с подвалом цены под ключ!
ленточный монолитный пояс
Ленточный фундамент это один из тех видов фундамента, который разделяется еще несколько подвидов. Какие сооружения ставят на ленточный фундамент ? На ленточные фундаменты, можно ставить дома как из кирпичных и блочных материалов, но не на мелко заглубленный. На мелко заглубленные фундаменты никакие каменные дома не ставят. Почему? Потому что они очень хрупкие даже для мелко подвижных грунтов. Экспериментировать с фундаментами не советуется, потому что в конце фундамент может выйти в тройне дорого.Ленточный фундамент это и есть вид одна из разновидностей фундаментов. Другое дело они разделяются на несколько основных видов.
Второй тип фундамента это
Фундамент для каркасного дома.
какой же фундамент выбрать для каркасного дома?тип фундаментов для каркасных домов
Плюсы — это дешевизна, монтаж за короткие сроки, не составляет больших трудов и затрат. Подходит для труднодоступных мест, склонов, водяных участков также для металлических сооружений.
Минусы — это металл который ржавеет со временем на влага насыщенных грунтах. Влага проходит через места где образуется ржавчина и при замерзании разрывает бетон, который находится в свае. Тем самым предавая неустойчивую нагрузку на фундамент.
Есть рекомендуемые специалистами фундамент под каркасные дома — это фундамент по технологии ТИСЭ. По затратам на материалы и работы она выходит чуть дороже чем винтовые сваи. Но является полностью монолитным и с расширенными опорами на столбах которые устойчиво принимают нагрузку дома на грунт. Какие дома ставят на фундамент ТИСЭ?
Такой тип фундамента можно отнести к заглубленным видам фундаментаФундамент из ФБС блоков
Такой тип фундамента можно закладывать на любых грунтах, кроме вода насыщенных грунтов где уровень грунтовых вод должна не превышать ниже глубины промерзания. После раскопки котлована нужно постелить грамотный слой несущей подушки. Что значит грамотный? -это качественный подход к характеристикам укладки отдельных слоев подушки. Подушка под фундаментные блоки должна иметь уверенное, хорошо утрамбованное основание, состоящая из: геотекстиля, песка и щебня. На которую в дальнейшем укладывают либо
Армирование фундамента
Бетон должен заливаться одним периодом не более 4 часов после каждой заливки. Фундамент должен быть цельным, без расслоения.Вот эти основные вопросы которые чаще всего задаются при строительстве ленточного фундамента.
НАШИ РАБОТЫ ПО ВСЕМ ВИДАМ ФУНДАМЕНТА
Все наши работы снятые на видео можете посмотреть на YOUTUBE
https://youtube.com/watch?v=b7QN1S4v0A4
КАК НАС НАЙТИ?
Траншея под монолитный ленточный фундамент без опалубки
Напомним, что в нашем доме не предусмотрено подвальное помещение (цокольный этаж). Подвал значительно увеличивает стоимость строительства, поэтому в целях экономии мы отказались от подвала. Кроме того, бетон для фундамента мы будем заливать в траншею без опалубки.
Исходя из этого, для нашего дома ширина траншеи под фундамент составила — 50 см., а глубина — 110см. Конечно, траншею под фундамент можно рыть и с помощью экскаватора — это будет быстрее. Но рытье траншеи вручную имеет ряд преимуществ:
- меньше объем вынутой земли;
- стены траншеи более ровные;
- объем бетона при заливке фундамента — оптимальный, нет перерасхода бетона, следовательно, нет перерасхода денег.
Для рытья траншеи мы привлекали подсобных рабочих: двое ребят вырыли траншею за 5 дней.
На высоте 30 см от дна, стену траншеи необходимо сформировать в виде расширяющего к дну траншеи конуса. При заливке бетоном образуется так называемая «пятка» фундамента. Иначе говоря, фундамент в нижней части будет иметь расширение, т. е. увеличится площадь подошвы (опоры) фундамента.
Дно траншеи необходимо заполнить слоем песка 10 см. Песок можно утрамбовать, но лучше всего обильно пролить водой. Проливка песка водой дает максимальную усадку песка.
Потребуются ли услуги профессиональных специалистов для создания чертежа?
- легко читаемым;
- максимально точным;
- соответствующим всем требованиям СНиП;
- содержащим исчерпывающую информацию о подготовительных работах;
- имеющим, кроме основного чертежа, технические приложения в виде различных таблиц, схем и т.д.
План опалубки фундамента ленточного чертеж. В этой статье мы постарались предоставить исчерпывающую информацию о процессе и принципе создания чертежа ленточного фундамента для жилого, а также нежилого сооружения. И помните, что если вы не уверены в своих силах, то не пытайтесь самостоятельно или же при помощи нелицензионных программ проводить расчеты, необходимые для такого основания. Экономия в таком случае может быть чревата огромными потерями или же даже разрушением всей постройки или ограждения.
Правила и нюансы армирования ленточного фундамента
Универсальный ленточный фундамент чаще остальных используется в частном домостроении. Он прекрасно справляется со всеми нагрузками. Поэтому его можно закладывать и под дом, и под служебные постройки. Ключевым условием прочности конструкции является правильно изготовленный и установленный армирующий каркас.
К армированию ленточного фундамента надо подходить с позиции правильного подбора самой стальной арматуры. В плане ее диаметра и количества нарезанных под определенную длину стержней
Поэтому очень важно еще на стадии проектирования дома рассчитать выше обозначенные показатели. Грамотно составить схему армирования
Выбираем стальную арматуру
Правильное армирование ленточного фундамента – это правильно выбрать арматуру. А значит, надо разобраться в сортаменте этого строительного материала. Классификация арматуры – это несколько типов и видов, которые отличаются друг от друга технологией производства и внешними структурными данными.
По форме рисунка
- С кольцевым профилем;
- Серповидным;
- Комбинированным.
Так вот, когда делают каркас для ленточного фундамента, используют арматуру горячекатаную с серповидным или комбинированным профилем. Конечно, качество фундаментного основания для дома во многом будет зависеть от количества прутков в армирующей решетке и от диаметра выбранной арматуры
Поэтому очень важно правильно провести расчет и того, и другого показателя
Расчет армокаркаса
Правила армирования ленточного фундамента основываются на схеме сборки каркасной конструкции. Она делится на три вида арматуры, уложенной в разных плоскостях.
Рабочее армирование
Это арматурные стержни, расположенные вдоль траншеи. Они устанавливаются в несколько рядов по высоте, количество которых зависит от глубины заложения самого фундамента.
Количество прутков, расположенных в горизонтальной плоскости, зависит от ширины фундаментной траншеи. К примеру, если глубина фундамента составляет 1 м, то при использовании арматуры диаметром 8 — 14 мм, их укладывают в 2 — 3 рядов.
Что касается ширины, то при данном показателе в полметра устанавливается два ряда арматурных прутков.
Вертикальное
Это вертикально установленные стержни, которые между собой скрепляют прутки рабочего армирования, за счет чего получается основная сетка армокаркаса.
Поперечное
Это отрезки арматуры, которые между собой скрепляют две или несколько сеток, установленных в опалубку ленты фундамента. По сути, это поперечные стяжки, которые обеспечивают совместную работу армирующих решеток.
Есть определенные нормы армирования монолитных ленточных фундаментов, в которых определены нормативы размерных показателей арматуры.
- Для поперечного армирования используются стержни не меньше 6 мм в диаметре.
- Вертикальные стержни выбираются по диаметру в зависимости от глубины заложения фундаментной конструкции. Если глубина не превышает 80 см, то применяются стержни диаметром не меньше 6 мм. Если глубина превышает данный показатель, то не меньше 8 мм.
- Что касается прутков рабочего армирования, то здесь используется специальная формула расчета:
D=S x 0,001, где S – это площадь сечения фундамента, а D – это суммарный диаметр всех стержней, расположенных в продольном направлении.
При этом есть одно условие. Если длина рабочего армирования не превышает 3 м, то минимальный диаметр для армокаркаса ленточного фундамента будет составлять 10 мм. Если длина превышает 3 м, то минимальный размер – 12 мм.
Теперь, чтобы рассчитать, сколько для армирования ленточного фундамента потребуется прутков в продольном направлении, и каков у них диаметр, необходимо ознакомиться с сортаментом горячекатаной арматуры. К примеру:
- 4 прутка 8 — миллиметровой арматуры – это 2,01 см².
- 6 прутков – это уже 3,02 см².
- 10 прутков 14 — миллиметровых стержней – это 15,39 см².
- Такое же количество у 12 — миллиметровой – 11,31 см².
Эти показатели есть в таблицах СНиПов и сортаментов арматуры. Они очень удобны в плане выбора именно количества и диаметра.

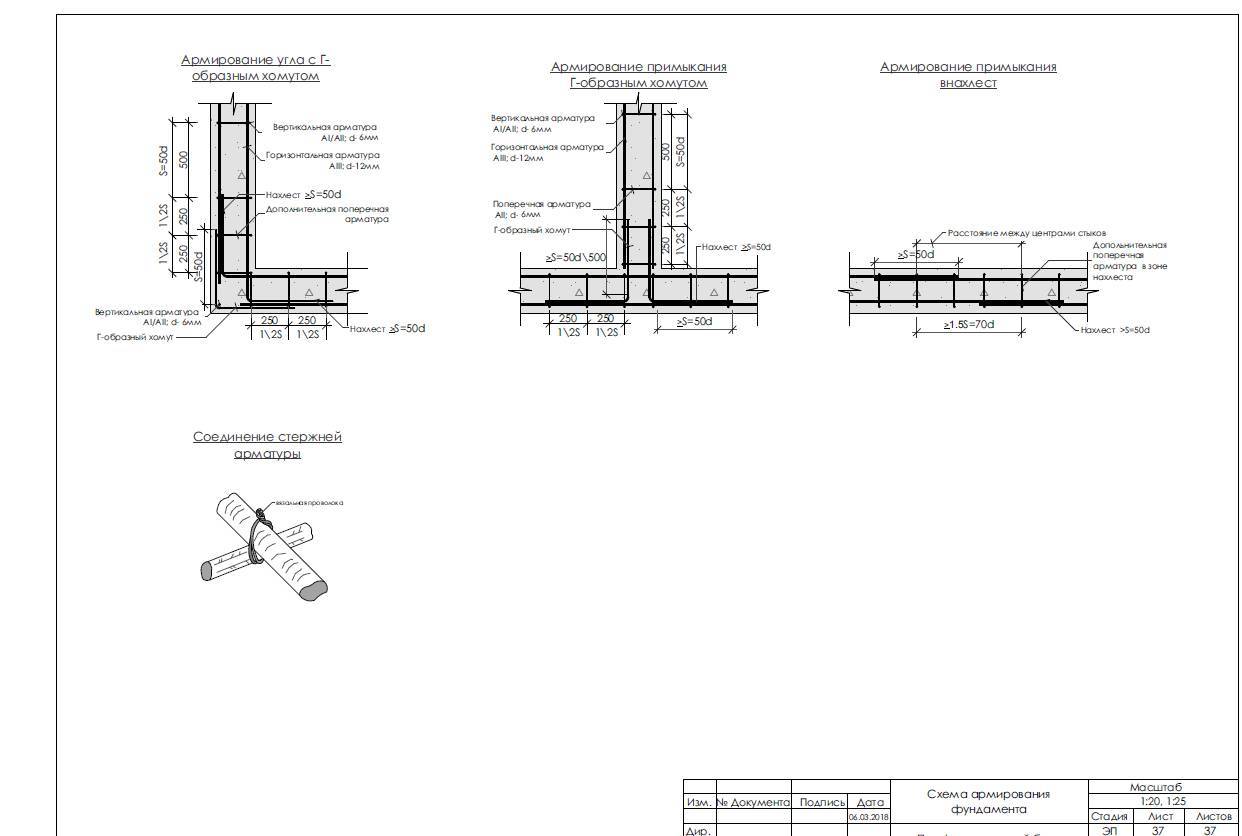

При сборке арматуры в каркас для ленточного фундамента важно не забывать, что ошибки при армировании обязательно приведут к растрескиванию фундаментной конструкции. Поэтому при сборке нельзя забывать о мелочах. К примеру, когда соединяются в углах траншей два смежных решетчатых каркаса, надо обязательно учитывать усиления их соединения
К примеру, когда соединяются в углах траншей два смежных решетчатых каркаса, надо обязательно учитывать усиления их соединения.
Способы вязки арматуры
В большинстве случаев проще и дешевле (и не менее эффективно) скреплять элементы арматурного каркаса при помощи вязки проволокой. Приспособления для вязки арматуры могут выглядеть по-разному, вязать можно
Вручную, при помощи такого простого устройства, как стальной крючок с деревянной или пластиковой рукояткой. К плюсам работы крючком можно отнести его дешевизну и возможность изготовить инструмент «по руке», в соответствии со своими предпочтениями, да при том из подручных материалов (толстая, до 5 мм, в сечении проволока, сварочный электрод и т. д.) Кроме того, даже неопытный арматурщик быстро приобретает навыки вязки любыми узлами и за считанные дни значительно продвигается в производительности труда.
Из недостатков отмечают недостаточную жёсткость полученного каркаса. Но эта проблема решается вязкой арматуры непосредственно в опалубке, в этом случае каркас не нужно никуда переносить, и расшатывания конструкции не произойдёт.
Вязка арматуры пластиковыми хомутами не требует даже того минимального обучения, которое нужно пройти арматурщику для вязки проволокой при помощи крючка. К недостаткам же можно отнести высокую по сравнению с проволокой стоимость пластиковых хомутов, невозможность исправления крепления после неверной обвязки, абсолютный запрет перемещения конструкции из арматуры, скреплённой такими хомутами. Плюс хрупкость такой сцепки при отрицательных температурах. Кроме пластиковых ленточных хомутов при массовом строительстве, когда из имеющегося размера арматуры делаются большие партии армирующих конструкций, применяются специальные полимерные элементы в размер используемой арматуры.
Пластиковые фиксаторы
- С помощью клещей (плоскогубцев), которыми откусывается излишки проволоки после завязывания проволочного узла, при этом скорость вязки клещами сопоставима со скоростью вязки крючком, но наблюдается значительная экономия проволоки, так как пользуются не заранее нарезанными кусками, а целой бухтой. В первую очередь из-за того, что допускается возможность вязки в одну проволоку и можно не делать петли. Из минусов – гораздо больше времени уходит на обучение по-настоящему производительной работе.
- С помощью шуруповёрта, в который вместо биты или сверла вставлен стержень, изогнутый особым образом (тот же ручной крючок, только без рукоятки). С помощью этого устройства в 2-3 раза ускоряется процесс вязки. Кроме того, если правильно отрегулировать скорость оборотов, при максимальном натяжении проволоки она не обрывается;
- С помощью специального вязального пистолета. Этот инструмент позволяет связывать элементы арматуры с максимальной скоростью, у опытных арматурщиков этот процесс занимает около секунды. Недостаток такого инструмента в его громоздкости, с ним не везде можно подступиться к соединяемым элементам арматурного каркаса. Кроме того, вязочный пистолет дорог и медленно окупается, применяют его только при промышленных объёмах изготовления железобетона. И им невозможно работать под дождём. Потом, для заправки в обойму требуется проволока строго определённой марки, которой может не оказаться на стройке, а проволоку, нужную по ГОСТам для обвязки арматуры толщиной свыше 2,5 мм, в такой пистолет тоже не заправить – конструктивно он для этого не рассчитан.
Узлы и скрутки
Прутки арматуры, из которых формируется горизонтальная её составляющая, или горизонтальный и вертикальный пруток, крепятся один к другому сложенной вдвое диагональной петлёй. При этом ушко, полученное путём сгиба проволоки вдвое, захватывается крючком, а сложенные вместе два свободных конца проволоки наматываются рукой парой оборотов на самый кончик крюка. Затем крюк проворачивают 2-3 раза, соединяя тем самым петлю проволоки и её свободный сдвоенный конец до того момента, пока прилегающие один к другому прутья полностью, без зазоров и люфтов, взаимно не прижмутся.
В случае связки двух горизонтальных и одного вертикального прутков арматуры петлю для связки делают крестообразной, то есть взаимно диагональной. И затягивают крючком также до полного притягивания всех трёх элементов арматурного каркаса друг к другу.
