Армирование полов: разные методы для разных случаев

Разновидности и особенности

Все существующие виды сеток можно условно разделить на два типа:

• Металлическая сетка для бетонирования;
• Стекловолоконная.

Теперь подробней рассмотрим особенности каждого ее вида.

На фото — стекловолоконное полотно

Стекловолоконная

Данный вид армирующего материала отличается довольно интересными свойствами, среди которых следует выделить высокую прочность на растяжение и разрыв. Кроме того, стекловолоконное полотно практически не подвержено воздействию температурных перепадов (узнайте также как происходит застывание бетона ).

Установить такую сетку своими руками сможет даже неквалифицированный специалист – вначале на поверхность наносится тонкий слой штукатурки, после чего в раствор вдавливается полотно. После высыхания состава, следует нанести на поверхность еще один слой штукатурки.

Применяется она при оштукатуривании поверхностей тонким слоем, когда необходимо улучшить адгезию между материалами. Как правило, ее используют при отделке фасадов. Еще одной особенностью стеклополотна является более низкая цена, чем на металлические материалы.

Металлическая

Металлические полотна по области применения можно условно поделить на три основных вида:

• Для стяжки пола;
• Для штукатурки;
• Для армопояса при возведении стен.

Разница между ними заключается в сечении проволоки и размерах ячейки. Для штукатурных работ используется сетка с ячейками до 30 миллиметров и сечением проволоки до 1,5 миллиметров.

Для стяжки, конечно же, применяют более мощное полотно, с ячейкой 100х100 и даже более. Толщина проволоки может составлять от 2,5 миллиметров. Выбор зависит от нагрузок – чем они выше, тем армирование должно быть серьезней.

Также все существующие полотна можно условно поделить на два типа:

По этому признаку тоже можно отличить материал для стяжки и для штукатурки. В первом случае используются секционные сетки, а для штукатурки, как правило – в рулонах.

Что касается монтажа, то инструкция может отличаться в зависимости от типа поверхности:

• К металлу полотно точечно приваривается;
• К древесине материал можно прикрепить при помощи степлера с крупными скобами или саморезами.
• Если поверхность бетонная или кирпичная, то полотно закрепляется при помощи дюбелей с шайбами.
• При армировании стяжки, армировочный слой вообще никак не закрепляется. Единственное условие – полотно должно располагаться в середине стяжки. Поэтому, для обеспечения определенного расстояния от пола, под него подкладывают камешки или бруски.

Вариант фиксации полотна

Совет! Если после заливки и застывания раствора потребовалось провести сквозь стяжку коммуникации, к примеру, канализационную трубу, то следует использовать алмазное бурение отверстий в бетоне, так как данный способ обработки является наиболее эффективным.

Вот, пожалуй, и все основные моменты, которые необходимо знать о сетках, при работе с бетоном.

Как мы выяснили, в ряде случаев невозможно получить надежную и прочную бетонную поверхность, без использования сетки. Единственное, следует отметить, что данный материал применяется в самых разных областях строительства, соответственно, существует несколько его типов (см.также статью «Усиление железобетонных конструкций: основные методы и их особенности» ).

Поэтому, чтобы получить положительный результат от использования сетки, необходимо правильно ее выбрать в каждом отдельном случае. Из видео в этой статье вы можете подчерпнуть дополнительную информацию по данной теме.

Способ 3: армирование полимерными сетками

Это один из более обычных методов армирования. В главном применяется не для особенного укрепления конструкции стяжки, а для предотвращения растрескивания бетона либо цементного раствора во время полного высыхания и малозначительных деформациях. Нередко сетку кладут прямо на основание, в особенности если это пленка, расположенная на насыпной подушке либо слое термоизоляции, чтоб предупредить образование трещинок с нижней стороны стяжки.

Более обширное применение полимерные сетки отыскали в процессе армирования наливного пола. Связано это с простотой ее рассредотачивания и особенностями технологии самих наливных полов. При их формировании основное рвение направленно на уменьшение объема затраченного раствора и толщины результирующего слоя и для этого не применимы варианты армирования с внедрением проволоки-катанки, и тем паче арматуры.

Неужели трещина может все сломать?

Конечно же, может, если вы не придадите этому значения сразу. могут быть как безвредны для целостности, так и превратить жилище в кучу камня и пыли, которая может забрать не только уйму ценных вещей, но и человеческие жизни.

Видите ли, образовавшаяся в стене трещина (в большинстве случаев) – это только вершина огромного айсберга, который уверенно двигается в сторону фундамента, разрушая и его тоже. Объяснять, чем опасен раскол фундамента, смысла не имеет, так как всем известно, к чему это в конце концов приведет.

Если рассуждать правильно, то не трещина ведет к фундаменту, а наоборот, она от него исходит, так как только серьезное физическое воздействие может начать раскол с центра и увести в две или более сторон. Иным способом подобная травма у здания образоваться не может.

С другими причинами вы можете столкнуться в том случае, если ваша постройка была сооружена из кирпича, который был выложен с грубейшими ошибками. Зачастую они появляются вследствие экономии средств на вспомогательных материалах, которые служат профилактикой данных болезней.

Какие конструкции подлежат армированию

Работы по армированию бетонного пола реализуются далеко не всегда. Но, усиленные конструкции выигрывают по эксплуатационным и техническим характеристикам. Сталь защищает стяжку от растрескивания, возникающего в процессе созревания бетона вследствие естественной усадки.

Устройство армированного бетонного пола резонно в целях защиты конструкции от механического давления, вибрационных нагрузок. В целом, можно говорить о длительной эксплуатации.

Когда устраивается армированный бетонный пол:

• если по проекту будет заложена плавающая стяжка. Особенно актуален этот вопрос при наличии сыпучих подложек, при наличии большого количества слоев (паро-, гидро-, теплоизоляции);
• если устраивается пол по грунту, что обусловлено характерными особенностями грунтов (пучение и проч.), особенно при наличии теплоизоляционных слоев на основе керамзита;
• актуальные строительные нормы и правила диктуют обязательное армирование в системах теплого пола. Без усиления такие конструкции больше подвержены деформациям, что обусловлено постоянными температурными перепадами;
• бетонный пол всегда укрепляется в промышленности, особенно в зонах с высокой транспортной нагрузкой и под тяжеловесным оборудованием.

Армирование – обязательный этап работ при высоте бетонного слоя свыше 50 мм

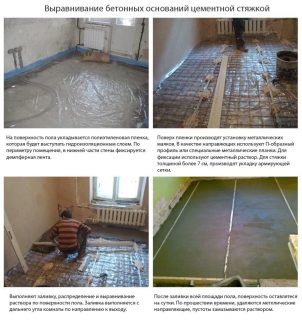

Как залить пол в квартире своими руками

После проведения подготовительных работ и установки маячков можно приступать к заливке раствора, который готовится непосредственно перед началом работы

Важное правило: одну комнату нужно заливать как можно быстрее, чтобы предыдущий бетон не успел слишком затвердеть, иначе в этом месте могут впоследствии появиться трещины из-за неравномерного высыхания

Этапы стяжки:

1. Раствор выливается в области между маяками. Они могут быть отделены лагами. Выравнивание выполняется с помощью мастерка, затем правилом. Процедура может повторяться 2 – 3 раза, чтобы достичь нужной ровности.
2. После заливки одного сегмента выполняется укладка других.

Нюансы мокрой стяжки

Для заливки мокрой стяжки в квартире удобно использовать покупные смеси, в которые необходимо добавить воду в нужном количестве. Раствор делается быстро.

Перед заливкой на основание укладывается пленка для гидроизоляции, так как вода стекает на бетонную плиту и может просочиться на соседский потолок.

Важный момент – общий уровень для всех комнат определяется лазером или гидравлическим уровнем. В самой высокой точке комнаты, уровень которой принимается за ноль, высота стяжки будет не менее 3 см. В самой низкой слой бетона будет больше.

Если под стяжку насыпается сухая смесь – керамзит, вермикулит или гравий, его также необходимо выровнять предварительно. Желательно сделать легкий раствор цемента (цементное молочко) для обработки керамзита. Как вариант – его можно добавить в раствор и затем уложить и выровнять. Следом за первым слоем наливается полноценная бетонная смесь.

При использовании арматуры необходимо следить, чтобы слой утеплителя находился под ней, а сама арматура располагалась на уровне 1/3 всей толщины бетона.

Сухая

Самой практичной, дешевой и быстрой в применении является сухая стяжка. Но используется она с гипсоволокнистыми листами толщиной 20 мм. Крепятся плиты шурупами, после чего на них можно укладывать любую финишную отделку. Получается плавающий пол, не адгезированный с основанием.

Минимальная толщина засыпки 4 см. При меньшем объеме производители не дают гарантий качества. Материалы насыпаются на гидроизоляционную пленку.

Важно не отступать от технологии укладки, тогда пол будет служить долго. В большинстве негативных отзывов о сухой стяжке виноваты недобросовестные строители, которые нарушают правила выполнения работы. Есть и определенные минусы

Например, керамзитный песок впитывает влагу. Листы из гипса также гигроскопичны и долго сохнут. Может появиться плесень, поэтому гидроизоляционные материалы необходимо использовать в работе

Есть и определенные минусы. Например, керамзитный песок впитывает влагу. Листы из гипса также гигроскопичны и долго сохнут. Может появиться плесень, поэтому гидроизоляционные материалы необходимо использовать в работе.

Технология правильной укладки армирующих элементов. Советы экспертов!

Перед началом укладки необходимо выполнить тщательный осмотр приобретенной продукции на наличие всевозможных дефектов, если вы не сделали этого при покупке. Технология правильной укладки выполняется в несколько простых шагов:

1. Сначала необходимо подготовить основание, на которое и будет укладываться стяжка. Устраняют все видимые дефекты и обрабатывают специальным раствором грунтовки. Затем всю поверхность подготовленного основания застилают специальным гидроизоляционным материалом. Стены по всему периметру укладки тоже необходимо обклеить демпферной лентой. Это позволит полностью исключить возможность деформации в результате температурного расширения. Стены обклеиваются на высоту примерно 10-12 сантиметров.
2. Далее раскладывается сетка. Она должна располагаться строго параллельными слоями, допускается нахлест не более 10 сантиметров. Сетка не должна прилегать вплотную к стене. Необходимый зазор – 3-4 сантиметра.
3. Необходимо также приподнять ее на 2 сантиметра над поверхностью. Это делается с целью равномерного распределения сетки в залитой бетонной смеси. Для этого делают дополнительные подставки из кирпичей или обрезков труб.
4. Проверяем ровность разложенной сетки. Для этого применяется уровень. В местах, где выявлены неровности, необходимо сделать дополнительные подкладки из подручных материалов.
5. Далее готовится специальный бетонный раствор и укладывается сверху на подготовленный ранее слой. Элементы армирования должны быть полностью в растворе, ни один из краев не должен виднеться на поверхности. После выполняется выравнивание поверхности.

Надеюсь, данная статья поможет понять, какая сетка для стяжки пола нужна именно Вам!

Несколько советов и рекомендаций

Чтобы монтаж стяжки прошел как можно лучше, а качество работы было на высоте, рекомендуется учитывать несколько правил монтажа.

1. Толщина армированной стяжки не должна быть меньше 6 см.
2. Полный срок высыхания бетонной смеси – около 28 суток. Ранее беспокоить материал и укладывать финишную отделку не нужно.
3. Слой керамзита или цементного раствора перед заливкой стяжки укладывается, чтобы сетка оставалась непосредственно в самом стяжечном слое.
4. Если стоит жаркая погода, то на период просушки стяжку следует закрывать полиэтиленовой пленкой.
5. Все масляные пятна, а также следы краски удаляются и с чернового пола, и из сетки. Это обеспечит максимальный показатель сцепления бетонной смеси с другими материалами.
6. Армирующая сетка должна быть полностью закрыта раствором.

Укладка армирующей сетки для стяжки

Армированная стяжка – отличный способ обустройства прочного и надежного чернового пола, на который впоследствии без опаски укладывается слой финишной отделки. Стоимость такого вида основания не выше, чем обычного, так что вполне можно позволить себе потратить средства на армирующую сетку, которая обеспечит спокойствие за целостность и качество стяжечного слоя.

Расчет толщины слоев ПГС

После отметки нулевого уровня важно определить толщину всех слоев, чтобы выйти на нужный отмеченный уровень. В среднем слои составляют:

1. Минимальная толщина бетонной стяжки около 7 см. Она подойдет для легкого автомобиля, при наличии нескольких машин или тяжелого транспорта толщина раствора должна доходить до 15 см.
2. Слой щебня может составлять от 5 до 10 см. Вместо щебня можно использовать керамзит.
3. Слой речного песка доходит от 5 до 10 см.

Расчет толщины слоев подбирается индивидуально. Это зависит от высоты возложенного фундамента, от наличия строительных материалов и бюджета строителя. Для слоя гидроизоляционных материалов оставляется толщина в 2 см, если будет предусмотрена теплоизоляции пола, оставляется место и для неё. Общая толщина котлована колеблется от 30 до 40 см.

Профессиональные рекомендации

Для облегчения выгрузки бетона из бетономешалки сделайте небольшой желоб. Он не только будет направлять материал в нужное место, но и предохранит механизм от загрязнения. Во время выгрузки массы из мешалки не устанавливайте желоб на сетку, бетон придавит ее к основанию. Подложите под желоб кусок кирпича, сетку в этом месте приподнимите небольшими камешками. В таком положении бетон не нарушит необходимое расстояние между сеткой и основанием.

Пример небольшого деревянного желоба

Если заливка делается несколько дней, то перед ее возобновлением стыки старого бетона заделайте цементно-песчаным раствором толщиной примерно 1 см. В противном случае затвердевший старый бетон будет мешать выравниванию нового, на линии стыка появятся углубления, которые придется впоследствии выравнивать.

Бетонная стяжка пола

Арматурную сетку нужно обязательно оторвать от основания, иначе она не будет работать. Сделать это можно при помощи бетона, одновременно, кстати, повысится устойчивость маяков. На каждую вертикальную стойку маячка бросьте лопату-две бетона. Количество зависит от высоты заливаемого слоя. Затем несколько раз потяните армирующую сетку вверх. За счет таких действий масса опустится под армирующую сетку и приподнимет ее над основанием. В таком положении бетон может полностью застыть, это не окажет негативного влияния на конечное качество заливки. Сетка будет всегда приподнята, ее правильное положение не изменится во время хождения. Использовать специальные пластиковые подставки для поднятия сетки невыгодно. Тонкая проволока сильно прогибается, нужно большое количество подставок. Их общая цена может превысить стоимость армирующей сетки. Кроме того, устанавливать подставки долго, а во время работ они могут самопроизвольно упасть. Чтобы их поправить, опять надо терять время.

Как сделать бетонную стяжку с армирующей сеткой

Подвижность бетона

При толщине бетонной стяжки в пределах 5–7 см приподнимайте армирующую сетку над основанием всего на несколько сантиметров. Если ее расположить посредине заливки, то никакого эффекта упрочнения бетона на изгиб не будет, армирование будет работать только на разрыв. А таких нагрузок напольные покрытия не испытывают.

Во время заливки бетона не забывайте оставлять технологические отверстия для прокладки инженерных сетей. Можно пользоваться отрезками пластиковых труб или изготавливать деревянные коробы из любых отходов пиломатериалов.

Как быстро сделать бетонный пол с отсевом

Как сделать легкую бетонную стяжку с пенополистиролом

Заливка плиты на ленточный фундамент

Заливка бетона производится равномерно по площади плиты. Для этого надо смонтировать подвижный лоток для подачи бетона, который можно присоединять к миксеру (бетономешалке) и подавать материал во все участки ровным слоем.

Необходимо обеспечить возможность подхода техники с нескольких сторон для обеспечения возможности более удобной подачи бетона и распределения его максимально равномерным слоем. При заливке следует руководствоваться уровнем верхнего слоя арматурных стержней.

Уровень бетона должен быть на 5 см выше. Для удобства заливки и вспомогательных действий (выравнивания поверхности, удаления воздушных пузырей) рекомендуется установить систему трапов, расположенных на 120-30 см выше уровня бетона.

По ним можно ходить, работать, выполнять различные действия не разрушая слой заливки.

После окончания заливки всю площадь плиты накрывают полиэтиленовым полотном для защиты от солнца. Первые несколько дней периодически поливают бетон водой, компенсируя возникающие от разницы влажности напряжения в материале, способные образовать трещины.

Материал окончательно затвердевает через 28 дней, попыток сократить этот срок предпринимать нельзя.

Как рассчитывается монолитный плитный фундамент?

Правильнее всего, когда фундамент монолитная плита рассчитывается профессиональным инженером совместно с разработкой проектно-технической документации на строительство дома. Но в некоторых ситуациях не имеется возможности или средств либо просто нецелесообразно поручать это дело специалистам (например, если основание предназначено для бани, времянки или другого подобного строения). Поэтому домашние мастера нередко производят расчеты базовых параметров самостоятельно.

Как рассчитывается оптимальная толщина плиты?

Основным параметром плитного основания является толщина – именно от этого зависит несущая способность конструкции. Если плита будет слишком тонкой, она может попросту не выдержать воздействующих на нее нагрузок. А чрезмерно толстый фундамент – это необоснованные финансовые расходы.

Также толщина определяется с учетом разновидности грунта, поэтому без геологических изысканий не обойтись. Обычно высота такого основания выбирается в пределах от 150 до 300 мм в зависимости от этажности здания и материала стен.

Калькулятор расчета оптимальной толщины фундаментной плиты

Расчет подходящей толщины монолитной плиты лучше заказать в конструкторском бюро. Но сегодня в сети Интернет можно найти и специализированные калькуляторы, которые помогут вам рассчитать высоту на основании таких данных, как:

• тип грунта на участке;
• материал и суммарная площадь стен;
• тип и площадь перекрытия;
• тип, общая площадь и угол уклона кровли;
• регион строительства.

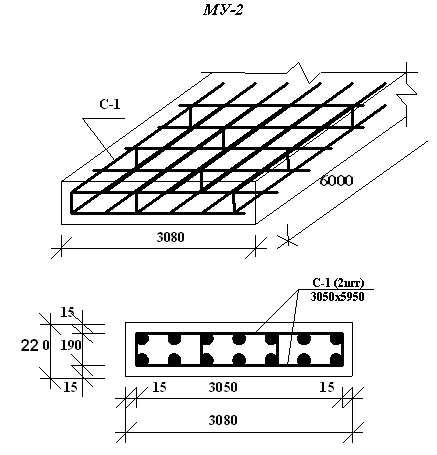

Как рассчитывается армирующий каркас и количество материалов для его изготовления?

Как правило, арматурный каркас для плитного фундамента толщиной до 150 мм делается в 1 ряд и устанавливается он по центральной горизонтальной оси. Для плит от 200 мм и более армирующую сетку располагают в 2 ряда с обеспечением защитного бетонного слоя минимум по 30 мм снизу и сверху. Стандартный размер ячеек сетки 200-300 мм. Для изготовления используется рифленая арматура сечением 12-16 мм.

Расчеты сечения производятся в зависимости от предполагаемых нагрузок и необходимой несущей способности основания. Количество материала определяется с учетом площади будущей плиты и размера шага расположения продольных и поперечных прутков каркаса.

Калькулятор расчета диаметра прутов основного армирования и шага их установки

Удобнее всего производить расчеты сечения арматуры и размера ячеек армирующего каркаса с помощью специальных онлайн-калькуляторов. Но если вы планируете заказывать проектную документацию на строительство дома, то в ней все эти данные будут отражены.

Калькулятор расчета количества основной арматуры

Количество прутков на армирующий каркас тоже проще рассчитывать специальным онлайн-калькулятором. Для этого нужно ввести лишь несколько параметров:

• линейные размеры основания;
• шаг размещения прутков;
• количество рядов армирующей конструкции.

Как правило, калькулятор выдает результат уже с 10 % запасом, включающим нахлест арматуры при ее соединении по длине.

Определяем уровень полов

Итак, друзья.

Мы поняли, что без стяжки не обойтись. Но какой толщины она должна быть?

Чтобы это понять нужно сначала определить начальную точку отчета на полах. Для этого нужно определить уровень полов. В самой верхней точке слой стяжки будет минимальный, соответственно — в самой нижней точке — максимальный.

Если у вас имеется лазерный уровень, то определить уровень не проблема. При помощи рулетки и лазерного луча находим самую высокую точку. Этот размер переносим на стену и чертим линию по периметру помещения. От этой линии нам необходимо отнять минимальную толщину стяжки и отбить линию, которая и будет уровнем стяжки.

Для контроля уровня полов нужно растянуть шнур по диагоналям и убедиться, что нет бугров. При наличии удалить их зубилом и молотком.

Если лазерного нет в наличии, то можно обойтись обычным пузырьковым строительным уровнем. Для этого ставим на стене метку и прикладывая уровень к стене отбиваем линию по периметру комнаты. С помощью рулетки находим определяем перепады полов и повторяем все операции, что и с лазерным уровнем.

Далее можно приступать к установке маяков.

Как видите определить толщину стяжки не очень сложно, но есть один нюанс. В зависимости от вида выбранной вами стяжки — будет варьироваться ее размер.

Полы с деревянным основанием

Чтобы понять, в чем состоит изготовление бетонных полов на деревянном основании, посмотрите это видео очень внимательно. Либо вы точно добьетесь разрушения всей конструкции. Нет, мы вас не пугаем, а просто стараемся предостеречь.

Дело в том, что дерево и металл — материалы с абсолютно разной природой, структурой и свойствами. Дерево никогда не находится в режиме статики, оно всегда двигается. Его динамика обусловлена влажностью, температурой, степенью просушки. Заливать стяжку на дерево запрещается вовсе, если дерево свежее — только по истечении 3-х летнего срока!

От воздействия одной и той же температуры эти материалы расширяются по-разному, поэтому их требуется совместить так, чтобы они друг от друга были совсем не зависимы. Для этого применяют обычную полиэтиленовую пленку — к ней бетон абсолютно не прилипает и словно скользит, в то время как дерево двигается.

Весь процесс следует выполнять в следующей последовательности:

1. Снимаем дощатый настил и ревизируем все лаги, дабы убрать поврежденные и гнилые, иначе деревянный пол может не выдержать нагрузки. Плита бетона толщиной 5 см и площадью в 1м2 весит порядка 300 кг.
2. Восстанавливаем настил и обрабатываем дерево антисептиком и грунтовкой.
3. Укладываем полиэтиленовую пленку.
4. Прокладываем армирование либо используем фибробетон.
5. Укладываем демпферную ленту.
6. Размещаем маяки.
7. Заливаем стяжку.

В итоге, у нас получается два покрытия, существующих абсолютно отдельно друг от друга. Данная конструкция редко применяется на практике, но иногда крайне необходима. Как бы сложна она ни была, обладает всеми свойствами полноценного бетонного основания и тепловыми характеристиками деревянного пола.

Толщина стяжки теплого водяного пола

Наличие теплых полов — это уют и комфорт в вашем доме. А теплый водяной пол в ванной комнате, на мой взгляд — обязательный вариант к исполнению.

Стяжку под теплый пол нужно делать максимально аккуратно. При неверном решении прогрев полов будет неравномерным. Толщина стяжки — это основополагающий аспект при обустройстве теплых водяных полов.

При обустройстве стяжки из цементно — песчаного раствора оптимальной толщиной будет 45 мм. Этой цифры вполне достаточно для соблюдения не только прочности, но и теплопроводности пола. Если использовать армировку, то высоту можно уменьшить до 35 мм, а при добавлении пластификатора — до 30 мм.

Максимальная допустимая толщина стяжки для теплого пола — 110 мм. Чем больше слой стяжки над трубами, тем дольше будут прогреваться полы. Существенным плюсом толстой стяжки является то, что в случае остановки отопительной системы пол долго будет держать тепло.

Монолитная плита

Этот вариант конструкции фундамента представляет собой комбинацию плитного и ленточного основания. Наглядно, хоть и упрощенно, его можно представить в виде плоской крышки коробки, перевернутой вверх дном.

Сначала строится лента, а поверх нее заливается монолитная плита таким образом, чтобы ее края опирались на ленту. Получается, что дом опирается на плитное основание, имеющее ленточный фундамент.

Такая комбинация позволяет объединить преимущества двух типов основания, получив в результате снижение нагрузки на ленту от перераспределения веса постройки и возможность ее усиления в участках наибольшей нагрузки.

Преимущества плиты состоят в низком удельном давлении на грунт, вызванном большой площадью опоры. Основание перемещается вместе с домом при возникновении подвижек почвы, не разрушаясь и не причиняя вреда постройке.

Лента, установленная под плитой, снижает возможность бокового смещения, сдвигающего платформу с песчаной подушки. Кроме того, появляется дополнительное усиление по периметру несущих стен, снижающее нагрузку на плиту.

Итогом такого объединения становится возможность снизить толщину плиты и площадь сечения ленты, взаимно усиливающих друг друга, что дает заметную экономию строительного материала.

К недостатками можно отнести необходимость тщательного обследования гидрогеологических условий участка, достаточно сложный инженерный расчет проекта и большое количество трудовложений, в частности — земляных работ.
