Обзор популярных производителей
Один из российских производителей металлических каминов – MetaFire и их линейка каминов Ангара. Она производит готовые металлические камины из листовой стали, рассчитанные на обогрев помещений 100-120 кв.м. Модели выполняются по европейским технологиям и могут вмещать в себя систему водяного контура или приготовления пищи. Потребители отмечают доступную стоимость линейки, возможность ручной регулировки отопления и простоту эксплуатации. Из недостатков – быстрое образование копоти на дверце топки.
Металлические камины Термофор несут скорее функциональную, а не эстетическую функцию. Фирма существует на рынке много лет и производит несколько модификаций отопительных дровяных печей по приемлемой цене. Также в их линейке можно найти мангалы и варочную печь. Отзывы некоторых потребителей говорят о быстрой потере внешнего вида печи. Но на печи предоставляется гарантия, по которой производитель честно заменяет вышедшие из строя узлы.
Плеяда европейских производителей Traforart, Boley, Cheminees Philippe и Fugar сочетают в себе качество и красоту изделий. Камины этих фирм отделываются классическими и современными материалами, и идеально вписываются в помещение любого стиля. Главным недостатком их является стоимость, существенно превышающая российские аналоги.
По какой цене можно купить печь для бани – обзор актуальных предложений
Если самодельные печи для бани из металла или кирпича не нравятся, стоит обратить внимание на изделия промышленного производства. Они могут иметь различные размеры и конструктивные особенности. Если вы планируете купить печь для бани, средние цены на некоторые модели представлены в таблице
Если вы планируете купить печь для бани, средние цены на некоторые модели представлены в таблице.
| Модель | Характеристики | Средняя цена (по состоянию на июнь 2018 г.), руб. |
Кубань 20 | Бак − 20 л. Вес − 49 кг. Топка стальная. | 29 200 |
Варвара мини | Вес − 78 кг. Вес камней − 50 кг. Максимально отапливаемый объём – 16 м³. | 20 200 |
Конвектика | Максимально отапливаемый объём − 12 м³. Стальной корпус. Масса − 39 кг. | 19 900 |
Сиеста | Масса − 100 кг. Максимально отапливаемый объём − 20 кубов. | 56 000 |
Тигра Восточная красавица | Масса − 125 кг. Чугунная топка и корпус. Максимально отапливаемый объём − 30 кубов. Масса камней − 120 кг. | 52 500 |
Если ещё не определились с характеристиками и размерами печь для бани, предлагаем почитать отзывы тех, кто уже приобрёл определённую модель.
https://youtube.com/watch?v=8yaXOBt0jhI
Печь для бани своими руками, чертежи
Перед тем как начать делать печь для бани своими руками, из металла или из кирпича – неважно, необходимо позаботиться о мерах пожарной безопасности. По правилам, расстояние между печью и сгораемыми конструкциями должно быть не менее 25 см. Для печи нужно выделить место сообразно этим требованиям
Для печи нужно выделить место сообразно этим требованиям.

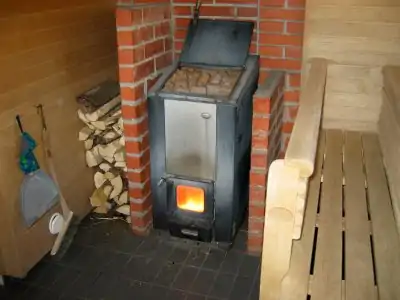

Часто используется установка печи в баню с выносной топкой. Топка выводится в предбанник. От стен предбанника до печи должно быть не менее 25 см, этот промежуток обычно закладывается кирпичом и между стеной и кирпичом ставят асбестовую ленту или два шнура, затем оштукатуривают.
Такая установка имеет ряд преимуществ.
- Вы можете топить печку, не открывая дверь в парную. Тогда в ней будет намного жарче, особенно если используются финские печи для бани-сауны.
- Второй фактор – перед топкой обязательно должен лежать металлический лист. Если положить его в парилке и топку расположить там, то металлический лист будет нагреваться от воздуха парной. Ступая по нему ногам, будет чувствоваться сильный жар, что достаточно неприятно. Это сокращает площадь маленькой парной, так как приходится обходить лист. Поэтому вынести топку в предбанник или в моечное отделение – верное решение.
Если это лёгкая кирпичная печь или металлическая – можно их монтировать прямо на пол. Так ставят печи, создающие удельное давление на пол менее 150 кг на квадратный метр. Если печь слишком тяжёлая – нужно делать фундамент.
Фундамент положено закладывать на глубину ниже уровня промерзания. Так как под подвалом бани обычно тепло, место защищено от ветров и периодически прогревается, земля под ним не промерзает. Поэтому можно поставить печь на малозаглубленный фундамент-плиту.
Площадь плиты определяется с таким расчётом, чтобы на грунт оказывалось давление не более 200 кг на квадратный метр. Оно определяется исходя из веса печи, фундамента и дымовой трубы.
Подробнее про печь с фундаментом будет рассказано .
Перед началом строительства стоит окончательно определиться, какую выбрать печь для бани. Для этого необходимо:
- Составить чертеж.
- Определить, сколько потребуется материалов, печной фурнитуры, закупить их.
- Вписать печь в общий план помещения.
- Найти исполнителя.
Если вы планируете делать всё сами – последнее не требуется. Если же вы можете сделать только часть работ – определитесь со специалистом, который способен выполнить остальное.
Кладка печи для бани своими руками из кирпича
Если во время постройки дома швы между кирпичами могут достигать 10 мм, то для печи их толщина более 4 мм уже является катастрофой. От периодического нагревания такие швы очень быстро выкрашиваются, а в помещение начинает поступать дым и угарный газ. Поэтому кирпичные печи для бани нужно возводить из одинакового одноразмерного кирпича с ровным ложем и боковыми стенками.

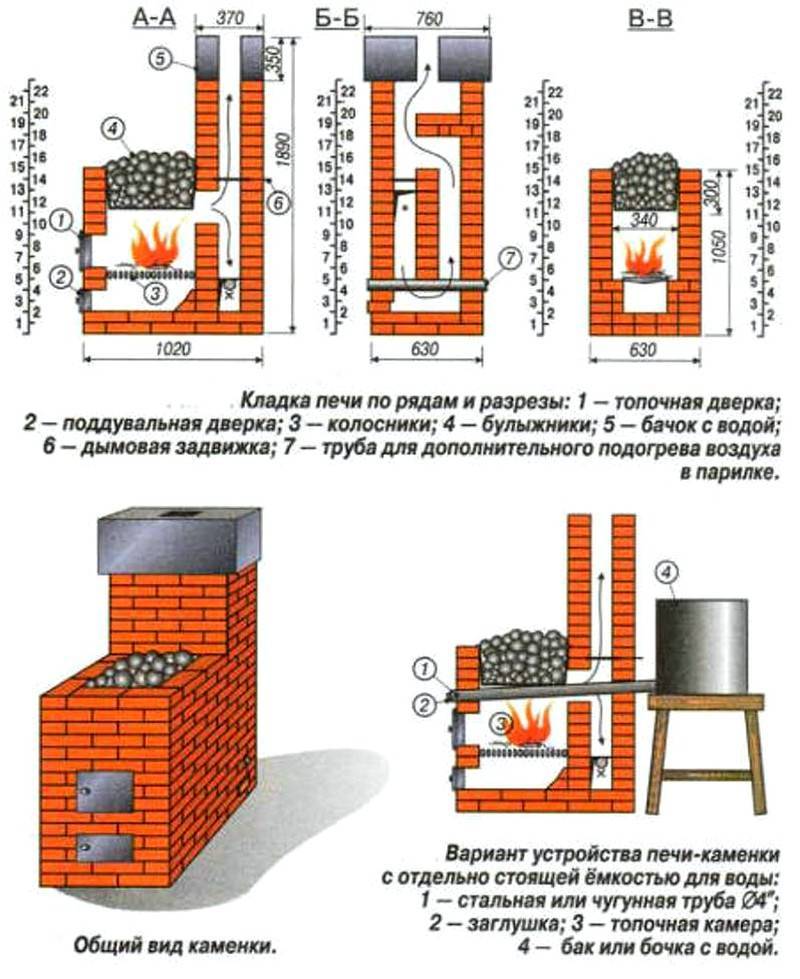

Кирпичные печи для бани – чертежи с порядовками
Порядовка банной печи
Опытные мастера не жалеют времени на предварительное возведение нижней части печи насухо – без раствора. Это дает возможность отобрать нужные кирпичи, пронумеровать их, оценить возможные проблемы, сделать зарезы и подготовить куски необходимого размера и формы. Затем “сухая кладка” разбирается и повторяется уже с раствором.
Кирпичная печь для бани – фото кладки
Первый ряд следует выкладывать очень тщательно. Он должен быть идеально горизонтальным, а размеры диагоналей получившегося прямоугольника – равны между собой.
Порядовка банной печи из кирпича
По кирпичам первого ряда при помощи отвеса в дальнейшем проверяется вертикаль стенок печи. Горизонталь проверяется длинным уровнем (длина уровня должна быть больше диагоналей), а одинаковость диагоналей – шнурком. Кроме того проверяются прямые углы и прямая линия боковин этого ряда. Впоследствии каждый ряд также контролируется уровнем и проверяется на вертикаль.
Укладка стенки печи для бани своими руками из кирпича
Для крепления дверки поддувала на 3-м ряду используют оцинкованную стальную проволоку или полосу мягкой стали. Чтобы крепеж дверки не мешал кладке – в кирпиче болгаркой выбирают канавки, куда и утапливается проволока.
Крепление дверки печи для бани своими руками из кирпича
Под стальные уголки на 5-м ряду также болгаркой выбираются площадки так, чтобы металл оказался заподлицо с плоскостью кирпича. Колосники свободно укладываются на уголки и, если они прогорят, то так же свободно меняются на новые. Кроме того, своим расширением колосники не разрушают кирпичную кладку.
Колосники для банной печи из кирпича
Далее следует заняться возведением топочной камеры, а уже после нее, продолжить поднимать наружные стенки. Таким способом гораздо удобнее выдержать нужные размеры высокотемпературной топки и подогнать размеры тепловых зазоров между ней и наружной стенкой.
Выкладываем топку банной печи
Кладка топки выполняется из шамотного печного кирпича и огнеупорной глины. Делать всю печь из шамотного кирпича нецелесообразно, поскольку он имеет малую теплоемкость и быстро остывает. С другой стороны, использование в топке обычного красного кирпича, даже керамического, приводит к его быстрому разрушению от высокой температуры, и печь в баню из кирпича своими руками просто выходит из строя.
Кладка топочной камеры печи для бани из кирпича
Дверки топки, так же как и дверки камеры каменки, крепятся при помощи проволоки или металлических полос, как было указано выше. Периметр дверных рамок следует обернуть печным базальтовым шнуром, который компенсирует тепловые колебания размеров. Аналогичная компенсация делается и на направляющих рамках задвижек дымохода.
Подбираем колосники и камни для бани
Особое внимание также нужно обратить на подбор колосников. Они работают в очень агрессивных температурных условиях и поэтому могут быстро прогореть
Поэтому колосники обычно делают из жаростойкого толстого чугуна, но ни в коем случае не из арматуры, строительной катанки, насколько бы толстой она ни была. Прекрасные банные печи из кирпича своими руками получаются из обрезков рельс или рельсовых накладок. Срок службы таких колосников превышает срок службы самой каменной печи.
Самодельные колосники для кирпичной бани
Булыжники для каменки должны иметь округлую форму и размер, позволяющий без проблем загружать и выгружать их через дверку своей камеры. Роль булыжников могут играть среднеразмерные куски разбитых изоляторов высоковольтных линий. Они сделаны из жаропрочного стекла и стойко держать быстрые изменения температур. Но теплоемкость стекла хуже камня, такая печь будет быстрее остывать.
Как правильно монтировать дымоход
Труба дымохода может быть монтирована через крышу или стену бани. Более предпочтительно направлять трубу напрямую через крышу: это позволит сократить теплопотери, продлить срок службы дымохода, сэкономить средства и время на монтаж. Однако такой способ монтажа требует тщательной изоляции трубы – в противном случае есть риск возгорания и задымления помещения.
Для изоляции дымохода используется базальтовая вата. Она укладывается вокруг проходной трубы по всей длине и фиксируется стяжками. Место соприкосновения дымохода с потолком требуется подготовить укладкой дополнительного теплоизоляционного слоя примерно на метр в каждую сторону. Между проходным узлом и дымовым каналом должен оставаться небольшой зазор – этот воздушный карман позволит отводить лишнее тепло и обезопасить постройку от возгорания.

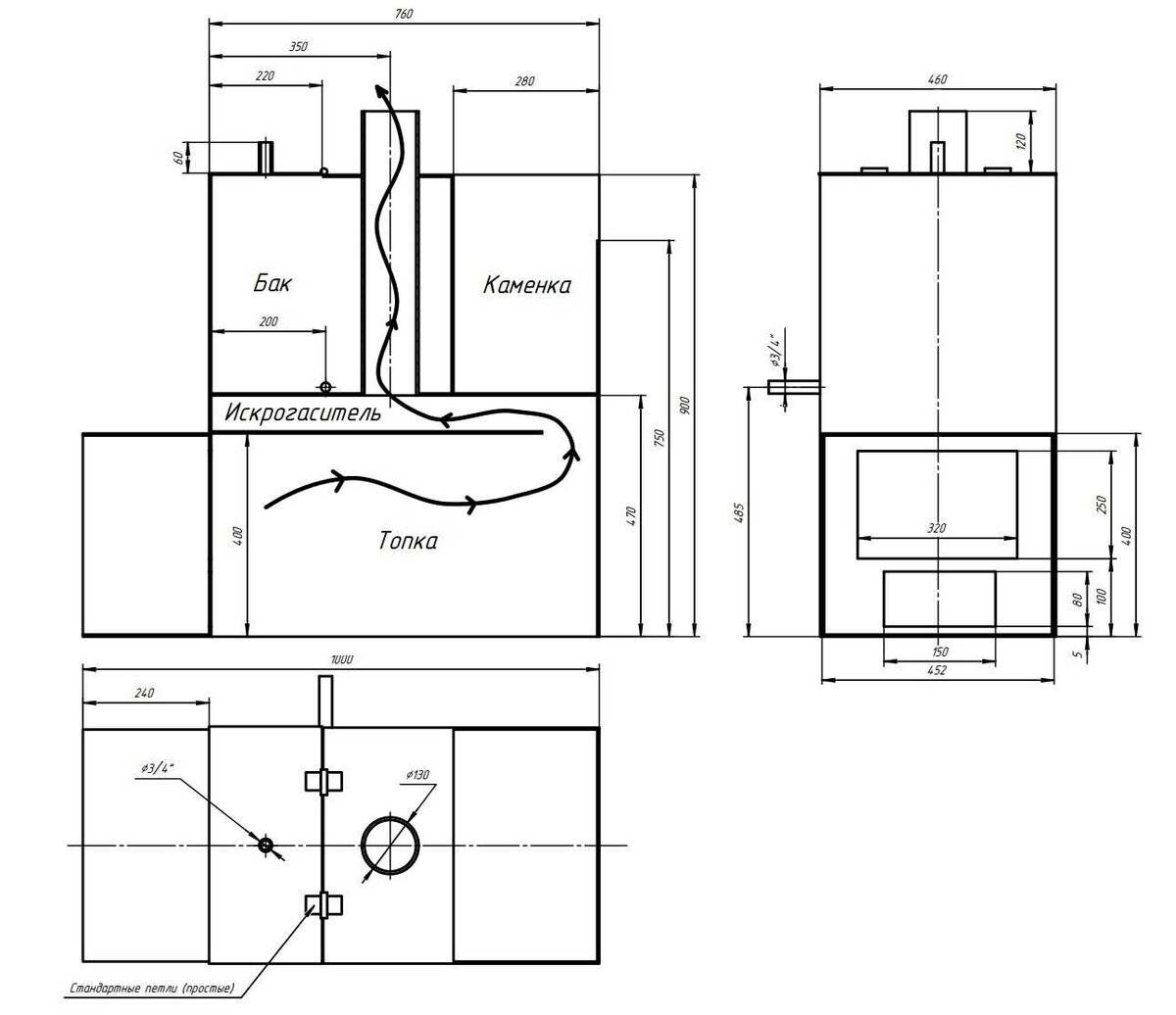

Схема и размеры простой металлической печи для бани
Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.
Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.
Вертикальная железная печка
Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.
Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.
Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).
Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.
Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).
Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.

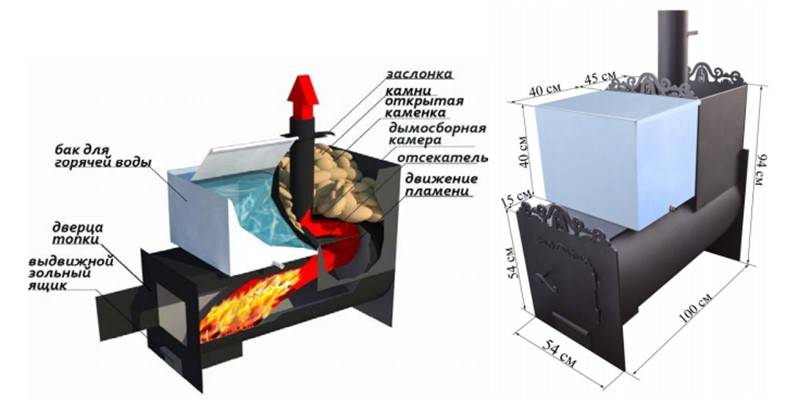

Горизонтальная банная печка с выносной топкой
Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.
При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют
Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.
Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.
Варианты проектов
Кроме наличия топочной камеры и дымохода, все чертежи объединяет обязательное присутствие в них емкости для нагрева воды и каменка.

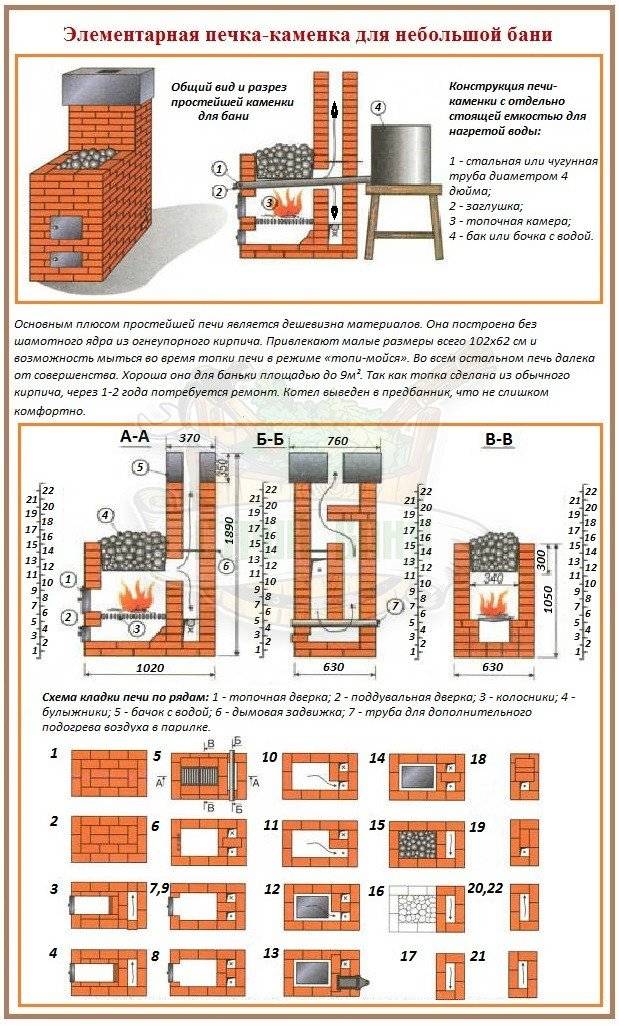

Простая печь с каменка для компактной баньки
Основные преимущества такой модели — небольшой размер (102 х 62 см.) и значительный объем нагреваемой воды. Ее можно полностью выложить из обычного огнеупорного кирпича, не выполняя футеровку топки. Выведенный за пределы конструкции котел позволяет максимально уменьшить размер печи. Водяной контур из труб проходит под чугунной плитой, являющейся перекрытием топки.
Высокая печь периодического действия
Ее особенности — массивная кладка и наличие отдельной закрытой камеры для камней, расположенной над кирпичным сводом топки. Котел размещен вне печи. Теплообменник в виде трубчатого змеевика встроен в верхнюю часть топки, под ее свод. Камни в этой модели намного дольше хранят и отдают тепло, чем в других, где они находятся на поверхности.

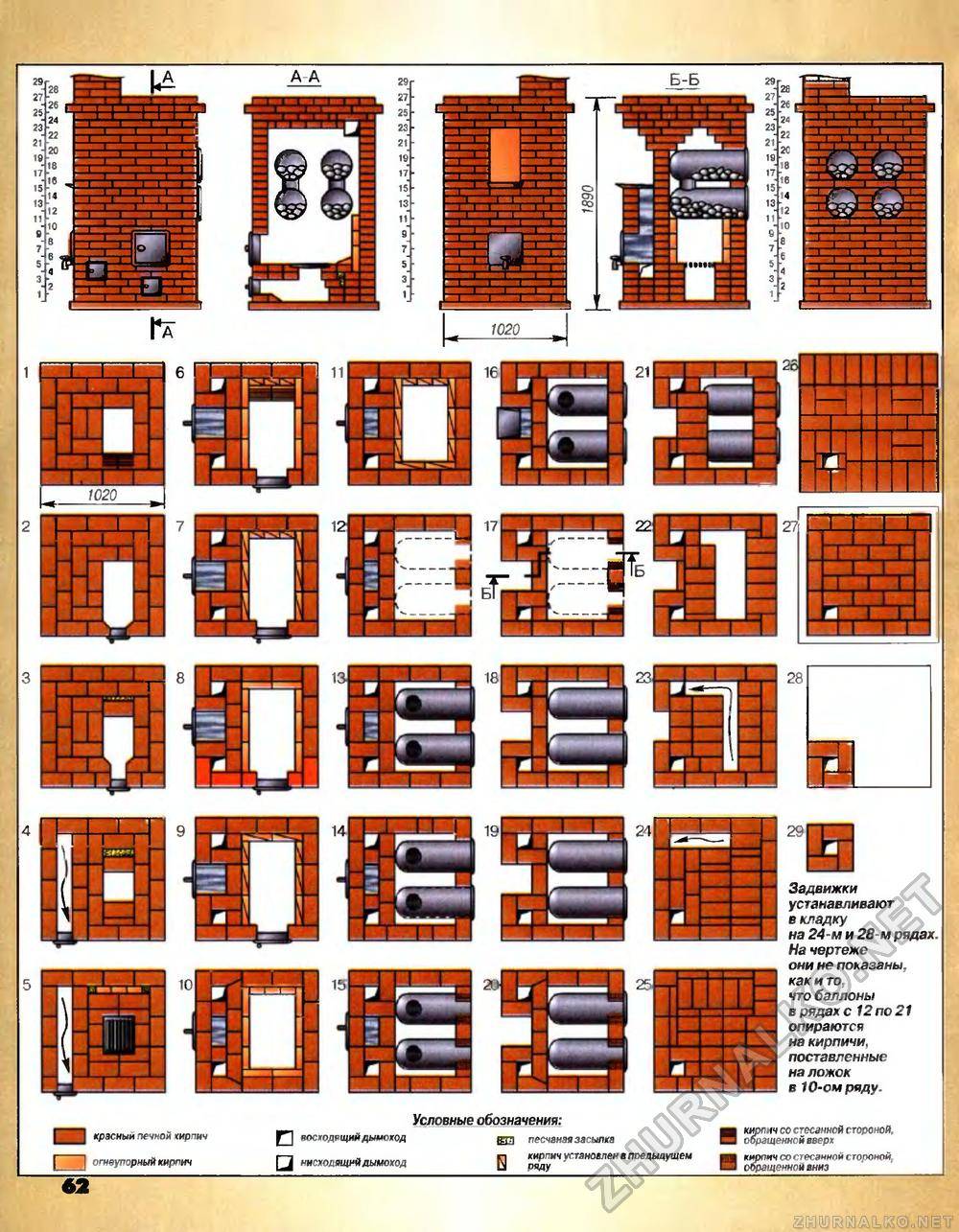

Каменка с баллонами
Высокая печь с просторной футерованной топкой, в которую встроен емкий теплообменник в виде баллонов. Засыпанные в них камни повышают температуру воды на выходе из теплообменника и позволяют ей оставаться горячей в течение нескольких часов после завершения процесса горения.
Кирпичная банная печь на газу
Отличный вариант для тех, кто предпочитает традиционный дизайн и функциональность печей из кирпича, но не хочет водиться с углем и дровами. Топку с газовыми горелками перекрывает железная корзина с грудой камней. Для нагрева воды по дну емкости можно проложить толстостенный теплообменник с трубой, выведенной к отдельно стоящей накопительной емкости.
Виды металлических печей
Самым простым вариантом печи из металла выступает буржуйка. В ее составе содержится кожуха с дверцей и ножками, а во внутрь устанавливают решетку. Именно на ней происходит сжигание дров. Также необходимо, чтобы на таком приспособлении для топки помещений был дымоход.
Чтобы уменьшить расходных материалов, которые требуются для работы подобной буржуйки, были разработаны иные конструкции. Это позволило создать условия, при которых расходы владельца уменьшаются.
Различают два ключевых металла, из которых принято делать печи самостоятельно в домашних условиях. Это чугун и сталь. (Читайте статью на тему «Искрогаситель для банной печи: принцип работы, монтаж»)
Чугунная печь
Именно чугунные варианты пользуются большой популярностью среди граждан. Среди ключевых достоинств такого варианта можно выделить:
- Использование качественного чугуна, толщина которого не менее 1 см;
- Высокая степень теплопроводности. КПД печи составляет порядка 84% при одной загрузке дров.
- Легкость в уходе. Если вы выбираете такую печь для бани, то вам не придется много и долго за ней ухаживать и устанавливать. Изделие не подвержено коррозии, его не приходится дополнительно покрывать термостойкой краской. За счет того, что отсутствует облицовка, то установка модели упрощается. Кроме того, ее легко будет переносить из одной комнаты в другое.
- Разновидность дизайна.
- Безопасность в ходе эксплуатации. У чугунных вариаций подобных устройств минимальный риск спровоцировать пожароопасную ситуацию;
- Долгий срок служб, которые ограничивается 30 годами.
Несмотря на большое количество достоинств чугунного варианты, у нее есть и ряд недостатков:
- Высокая стоимость;
- Сложность в самостоятельном выборе необходимой формы;
- Лучше всего обращаться за помощью к мастеру, а не делать печь самостоятельно.
Стальная печь
Если вы выбираете сталь для производства самодельной печи, то учтите следующую информацию о металле.
У конструкционной стали довольно высокий предел температурной прочности, а также они отличаются стойкостью к износу. При изготовлении печи требуется использовать не менее 4 мм стали.
Помните, что такая вариация самодельной печи не может быть использована на регулярной основе, особенно в регионах, которые отличаются сильными морозами. Стоит понять, что стальная разновидность не обеспечивает интенсивности топки. Единственное исключение – печь длительного горения, а также ряд конструкций из стали, в которых можно добиться длительного нагрева корпуса.
Именно поэтому, выбирая тот или иной вид металла для производства самодельного обогревательного прибора, следует учитывать функциональные характеристики, различные нюансы в резке металла и прочие особенности. Подобным образом вы сможете обеспечить легкость и простоту монтажа, а также высокий уровень безопасности в бане.
Выбор конструкции банной печи
При выборе конструкции следует руководствоваться следующими требованиями:
- быстрый прогрев банных помещений;
- продолжительность горения;
- сохранение тепла;
- малая занимаемая площадь и объем;
- безопасность.
При проектировании печи нужно соблюдать баланс между этими требованиями.
Так, для обеспечения большой продолжительности горения потребуется увеличить объем камеры сгорания, а это приведет к росту габаритов и занимаемой площади.
По расположению корпуса печи, а вместе с ним и камеры сгорания, банные печи могут быть:
- Вертикальными. Занимают меньшую площадь, но и имеют худшие параметры теплоотдачи и продолжительности горения, чем горизонтальные.
- Горизонтальными.
По месту размещения топочной дверки банная печь из металла бывает:
- Загружаемые из парилки.
- Загружаемые из другого помещения. Топочная дверка выносится через стену. Это освобождает место в парилке, но для подкидывания дров или регулировки тяги придется выходить из парилки.
Печи также могут иметь встроенный водонагреватель, размещаемый рядом с каменкой или на печной трубе.
По месту расположения каменки печи делятся на два подвида:
- С внутренней. Дольше сохраняют тепло, но при поддаче легче обжечься паром или об дверцу.
- С внешней. Менее экономичны, но удобнее в и безопаснее в обращении.
При выборе конструкции важно определить, какие из требований являются первостепенными, а в каких возможно пойти на компромисс
Видео инструкция: как сварить металлическую печь для бани своими руками
Расчет объема бака для банной печи
Объем бака с водой рассчитывают, принимая на одного человека от семи до десяти литров воды температурой не менее пятидесяти градусов. Так, если планируется одновременное посещение парной компанией 3-4 человека, следует выбирать бак объемом не менее 40 литров.
Как вычислить объем парной и топливника печи?
Мало измерить габариты комнаты. Нужно еще учесть материал поверхностей. Если в помещении есть окна, стеклянная дверь, поверхности из кафеля, кирпича, бетона, следует измерить их площадь. За каждый квадратный метр площади таких поверхностей прибавляйте полтора кубических метра к объему помещения, который будет учитываться при выборе размера печи. Минимальная мощность печи для бани – 8-10 кВт.
Печь для бани должна быть безопасной (как в плане пожаров, так и для здоровья человека – не вызывать ожогов при случайном прикосновении и исключать попадание дыма в помещение), температурный режим обязательно должен регулироваться, а габариты соответствовать объему помещения.
Печь-буржуйка длительного горения
Буржуйка стала настоящим символом России ещё со времён Революции и Гражданской войны.
Так назвали простейшую железную печурку цилиндрической или кубической формы. Преимущество её было в том, что дымовой канала — обычную железную трубу — можно было вывести куда угодно — через стену или крышу, в форточку.
Взяв от буржуйки простоту и практичность, можно сделать небольшого размера печь, которая воплотит в себе некоторые простые идеи, значительно повышающие её КПД, безопасность и экологичность.
Основная схема
Классическая буржуйка имеет цилиндрическую конструкцию. Однако при самостоятельном изготовлении выполнить это трудно, поэтому за основу нужно взять куб или параллелепипед.
Содержит следующие конструктивные элементы:
- Топка. Это камера, в которой и происходит сгорание топлива, чаще всего дров. Стенки и дно топки должны быть толстыми, так как именно на них приходится основная температурная нагрузка. Для закладки дров в топку служит дверца спереди, пи желании её можно даже оснастить жаропрочным стеклом.
- Зольник (поддувало). Отсек под топкой, отделяется от неё колосниковой решёткой. Зольник также оснащён, дверцей, только меньшего размера. Она служит для удаления пепла и золы. которые падают через колосниковую решётку от прогоревших дров. Но смысл зольника не только в этом — через дверцу поддувала всасывается воздух и проходит через слой топлива снизу, обеспечивая наилучшее горение.
- Дымовой канал. Для его обустройства в верхней части печки вырезают круглое отверстие, в него вставляют обрезок стальной трубы и обваривают. В дальнейшем сюда можно присоединить другие секции трубы либо воспользоваться заводским сэндвич-дымоходом на специальных замках.
Мнение эксперта
Левин Дмитрий Константинович
Эксперт по столярным инструментам
Некоторые изготовители самодельных печей считают, что конструкция с поддувалом и колосниковой решёткой не подходит для банной печи — создаётся слишком сильная тяга, которая препятствует полному сгоранию дров. Взамен этого дрова предлагается укладывать непосредственно на дно печи, а поступление воздуха обеспечивать, насверлив несколько круглых отверстий в нижней части топочной дверцы и снабдив их сдвижной заслонкой.
Как делать дверцу
Дверца делается из толстого листа металла. Для крепления можно использовать покупные фабричные петли или сделать и самостоятельно. Для уплотнения прилегания используется асбестовая нить — её расклинивают в пазу, прорезанном болгаркой.
Если есть подходящий лист жаропрочного стекла, его вставляют следующим образом: прорезают в дверце окно и шлифуют место среза. Затем укладывают стекло, проложи по периметру невидимо снаружи части асбестовое волокно, после чего с помощью небольших язычков стали делаю прихватки с каждой стороны.
Поворотную рукоятку щеколду легче всего сделать с наружной стороны.
Самодельная система дожига вторичных газов
Главный недостаток буржуйки — это её низкий КПД. Струя воздуха быстро и сильно проходит через всю печь, унося вместе с собой не только недогоревшие продукты, но и тепло. В результате корпус не прогревается достаточным образом и отдаёт меньше тепла. Чтобы решить эту проблему, была придумана простая, но остроумная доработка.
Путём размещения над топкой двух стальных листов канал прохода дыма удаётся значительно увеличить длину пути, который проходят перегоревшие газы, прежде чем выйти через дымоходное отверстие:
- Первый горизонтальный лист приваривается непосредственно над топкой так, чтоб в задней части печи остался канал для прохода газов.
- Следующий лист варится выше, со смещением, чтобы проход теперь был в передней части печи. Получается, что дым, газы и тепло, попав в этот лабиринт, змейкой идут по нему до самого дымохода. По пути они отдают всё накопленное тепло листам, боковым стенкам и верхней плите печи.
Если сзади со дна просверлить несколько отверстий и закрыть их экраном из стального листа, то в верхней точке, когда свежий, но уже прогреты стенкой-экраном воздух встретится с недогоревшими газами, в канале будет происходить процесс дожига вторичных газов, что приведёт к значительному увеличению КПД печи.
Печь из металла для бани и сауны — в чем разница
Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.
Один из вариантов сварной печи для сауны
Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.
В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.
Тут каменка расположена внутри а сверху приделан бак
Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.
