Беседки из поликарбоната: этапы строительства своими руками, рейтинг лучших производителей поликарбоната

Пошаговая инструкция

При выборе места в саду для постройки навеса необходимо учитывать наличие неровностей и склонов на поверхности земли. Перед началом строительства рекомендуется тщательно выровнять площадку.

Также обратите внимание на скорость и направление ветра. Открытая арочная альтанка, которая будет постоянно продуваться ветром, непригодна для целевого использования

По этой причине постарайтесь закрыть строение стеной, забором или даже растениями. Стоит отметить, что близость густых кустарников и высокорослых деревьев негативно сказывается на технических характеристиках поликарбоната. При сильных порывах ветра ветви растений царапают кровлю постройки.

Садовая беседка, которая будет использоваться в качестве летней кухни, должна находиться близко к дому. Близкое расположение дачи и альтанки позволит устраивать семейные чаепития и ужины на свежем воздухе.

Каркас конструкции может изготавливаться из дерева или металла. Деревянные брусья и доски подвержены гниению, поэтому требуют периодической обработки антисептиками и антипиренами. Железо отличается прочностью, надежностью и долговечностью. Предотвратить появление ржавчины на поверхности металлического профиля можно с помощью обработки специальными антикоррозийными средствами.

В процессе возведения навеса из металлического профиля и поликарбонатного покрытия понадобятся следующие инструменты и материалы:

• листы поликарбоната;
• герметическая лента для обработки торца полимерного пластика;
• саморезы и термошайбы;
• стальные трубы диаметром 50 мм для изготовления опор;
• металлический уголок размером 40х40 мм для изготовления стропил, обвязки и ограждения каркаса;
• саморезы по металлу и кронштейны;
• электрический лобзик, ножовка или пила для распила полимера;
• строительный уровень, шпагат и деревянные колышки;
• грунтовой бур и молоток;
• емкость для замешивания бетона, лопата;
• шуруповерт, электрическая дрель с насадками различного диаметра;
• плоскогубцы;
• ножовка по металлу;
• сварочный аппарат, шлифовальная машинка.

Для создания беседки вам понадобится инструмент

Замеры и расчеты

Подготовительный этап возведения дачной беседки предусматривает разработку плана-чертежа. Продуманная до мелочей схема поможет правильно сделать расчеты и избежать распространенных ошибок при строительстве. Составить чертеж можно самостоятельно. Для этого необходимо нарисовать эскиз будущей конструкции, просчитать ее размеры и подобрать материал.

При отсутствии навыков черчения рекомендуется обратиться за помощью к специалистам, которые помогут построить чертеж и составят детальный план возведения проекта.

Фундамент

Строительство стационарной беседки во дворе приусадебного участка начинается с разметки площадки и заливки фундамента:

1. Очистите садовый участок от растений и различного мусора. Выровняйте площадку.
2. Определите первый угол каркаса. Установите в данном месте деревянный колышек.
3. С помощью строительного уровня отметьте три остальных угла навеса. Натяните шпагат, соединив четыре точки по периметру.
4. Выкопайте котлован глубиной 25–30 см. Утрамбуйте грунт и проверьте ровность горизонтальной и вертикальной линий. Засыпьте яму песком и щебнем.
5. Используя грунтовой бур, пробурите по углам отверстия глубиной 70–100 см. Теперь нужно установить, закрепить и забетонировать металлические трубы-опоры. Произведите распорку опор.
6. Приварите металлические уголки к опорам.

Каркас

Собрать металлический каркас садовой альтанки несложно, если следовать пошаговой инструкции:

1. Приварите к стойкам-опорам поперечные перекладины.
2. Сделайте верхнюю обвязку каркаса. Проверьте ее на прочность.
3. Соберите стропила и другие элементы перекрытия на земле. Поднимите сварную конструкцию наверх и приварите крышу к столбам-опорам.
4. Обработайте металлический профиль антикоррозийными средствами.

Остекление

На последнем этапе сборки садовой альтанки нужно выполнить обшивку конструкции поликарбонатом.

Листы поликарбоната разрезаются на ровной горизонтальной поверхности. Затем нужно обработать торцы полотна герметичной лентой. При обшивке каркаса оставляйте небольшой зазор для термического расширения полотна. Работать с поликарбонатом нужно бережно и аккуратно.

Не снимайте защитную пленку с поверхности панелей до завершения остекления каркаса конструкции. Иначе на поликарбонате могут остаться царапины и трещины.

Подготовительные работы

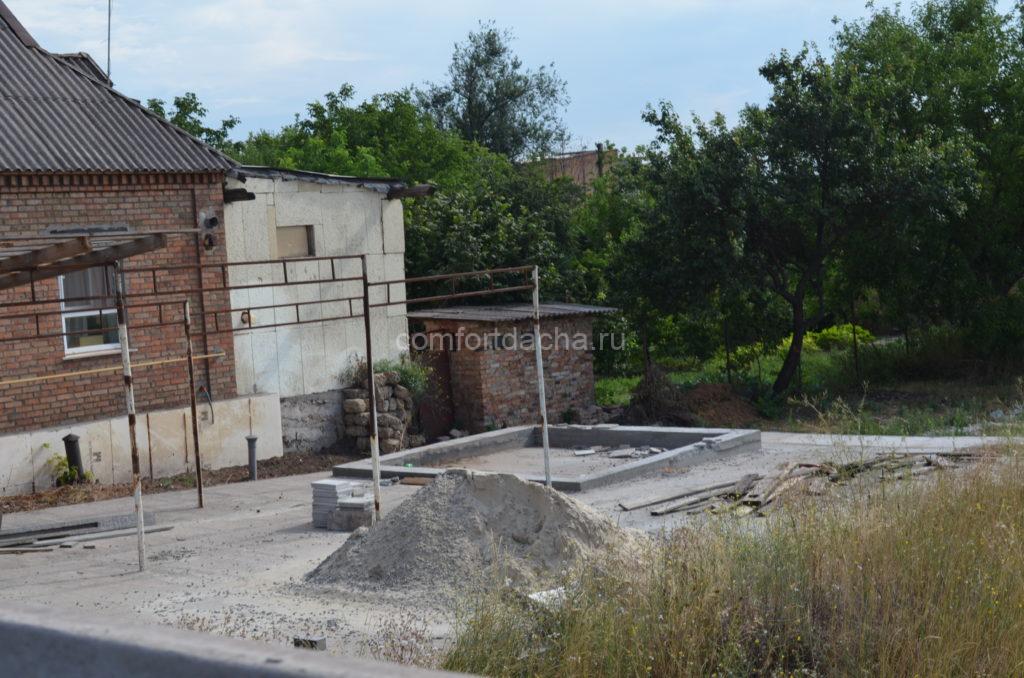

Фундамент

Строить беседку из поликарбоната без фундамента, разумеется можно, но будет это гораздо менее надёжно и не солидно. К тому же, для жёсткой фиксации потребуются опоры, которые в фундаменте будут держаться куда надёжнее. Да и ленточный фундамент делается довольно быстро.

И так, на выбранном участке необходимо удалить всю растительность. Затем, размечается квадрат, размером 3,15 х 4,2. В ширину штыка, выкапывается канава, глубиной 0,3 м. Наружные размеры прямоугольника должны быть 4,4 на 3,4. По бокам канавы, с обеих сторон, небольшими чурочками, фиксируются доски по всему периметру. По итогам, после заливки должен получиться бетонный прямоугольник, общей высотой 0,5 м. При этом, 30 см должны находиться в грунте.

Дно канавки необходимо обработать гербицидом. В противном случае, есть большая вероятность разрушения фундамента пробивающимися ростками или корнями.

По углам фундамента требуется разместить 4 уголка. При этом выступающий угол должен быть направлен внутрь. Помните, что над бетоном, уголки должны выступать на высоту 1 м! А вертикальность их размещения должна строго контролироваться в течении всего процесса заливки и схватывания фундамента!

Пятый уголок будет размещён на той стороне, где будет расположен вход в беседку. В нашем случае, это короткая сторона строения. А с целью экономии материала, и уменьшения объёма работ, мы рекомендуем расположить его на таком расстоянии, чтобы между ним и дальним углом целевой стороны, размещался один целый лист сотового поликарбоната. Т.е. от пятого уголка, до одного угла будет 2,1 м, а до другого 1,05 м. Сориентируйте его так, чтобы одна внешняя плоскость была направлена внутрь беседки, а другая к ближайшему углу.

Зафиксировать уголки в канавке можно при помощи камней. Контролируйте ориентацию внешних сторон уголков, они должны находиться в одной плоскости на каждой стороне фундамента.

Бетон можно замешать прямо на земле. Для этого постелите на грунт полиэтилен, высыпьте на него ПГС и цемент в пропорции 8:1. Затем тщательно, но крайне аккуратно перемешайте, не повредите плёнку. Сформируйте полученную смесь горкой и сделайте небольшую ямку в центре. Теперь понемногу подливайте воду продолжая перемешивать. Ориентировочно, для данных объёмов потребуется около 50 л воды.

Как только смесь начала разжижаться, можно заливать фундамент. Предварительно, смочите дно и стены канавки водой, это предупредит её всасывание из бетона. Если вы организовали производство бетона рядом с канавкой, то его можно просто закидывать лопатой. Добавляйте в фундамент крупные камни, это позволит уменьшить расход бетона.

После заливки фундамента ещё раз проверьте ориентацию и расположение уголков. А затем можно устроить перерыв на пару суток. Скорость созревания бетона около месяца. Но в нашем случае хватит пары дней, чтобы можно было приступить к строительству беседки. И не забудьте вымыть плёнку, она ещё понадобится.

Стяжка

Через два дня после заливки фундамента, можно организовать стяжку. При этом стяжку сделаем тёплую. Для этого снимаем опалубку фундамента и выравниваем грунт внутри периметра. С целью предотвращения возможных эксцессов, грунт надо опять обработать гербицидом.

Высыпаем на поверхность керамзит и тщательно выравниваем. Должен получиться слой около 3 см. Теперь разводим раствор для стяжки, на той же полиэтиленовой плёнке. Но пропорции чуть другие. Речной песок и цемент смешиваются в соотношении 3:1.

Для предупреждения растрескивания, армировать стяжку мы будем фиброволокном. Кроме армирования, фиброволокно придаст стяжке более гладкую и ровную поверхность. Исходя из расчёта, что 1 см толщины стяжки, на площади 1 м2 весит около 13 кг, на площади 12 м2 вес стяжки толщиной 5 см составит: 13 х 12 х 5 = 780 кг. Делать стяжку тоньше, не имеет смысла.

Полученную смесь заливаем ровным слоем внутрь периметра и тщательно выравниваем с помощью прави́ла. Так как площадь довольно небольшая, то вполне можно обойтись без маяков.

Залив и выровняв стяжку, можно опять отдыхать пару дней. Разумеется, стяжка будет вызревать тоже в течении месяца, и на протяжении этого времени, её необходимо регулярно, хотя бы раз в день, сбрызгивать водой. В противном случае, под солнцем, верхний слой быстро потеряет влагу, а вместе с ней и прочность.

Такой фундамент и стяжка, кроме всего несут очень важную функцию – они предохраняют беседку от затекания «забортной» воды.

Кстати, во время двухсуточного, технологического перерыва, вы можете загрунтовать уголки. Или даже покрасить серебрянкой.

Рассмотрим основные этапы строительства беседки

Выбор места

Благодаря небольшому весу, беседка с крышей из поликарбоната может быть установлена практически на любом типе грунта. В целом, отлично подойдет ровная и сухая площадка, немного на возвышенности (чтобы не скапливалась дождевая вода), в тени деревьев, защищенная от сквозняков. Хорошо установить беседку возле водоема – даже в жаркий день это обеспечит приток свежего прохладного воздуха. Сами модели беседок из поликарбоната могут быть различными по форме (круглые, квадратные, прямоугольные и т.д.), как открытыми и закрытыми – все зависит от пожеланий и возможностей владельца участка.

Подготовка фундамента

Небольшую беседку можно устанавливать непосредственно на грунт, не закладывая специальное основание, а вот для капитальной конструкции (особенно на непрочных почвах) потребуется закладка фундамента. Впрочем, благодаря небольшому весу поликарбоната, для металлической беседки можно ограничиваться бетонированием только несущих труб, одновременно с этим можно провести заливку площадки. Для основательных деревянных беседок подойдет столбчатый фундамент.

Сборка каркаса

В качестве материала для сборки каркаса можно задействовать как металлические профили, так и деревянные столбы. Преимущества дерева – это недорогой материал, который прост в обработке и не требует специнструментов, но при эксплуатации дерево потребует постоянного ухода. Беседка металлическая из поликарбоната обойдется дороже, но она проще в эксплуатации и не так подвержена влиянию влаги. В деревянной конструкции элементы соединяются при помощи саморезов, скоб и гвоздей, в металлической – гаек и винтов.

Совет! Собирая металлический каркас, необходимо комбинировать разные типы соединения, дополнительно используя сварное соединение.

Установка крыши

Установку крыши начинают, когда каркас прочно зафиксирован. Поликарбонат удобен тем, что он очень хорошо режется ножовкой, ручной пилой или электролобзиком, для быстроты можно даже задействовать циркулярку (используем диск для алюминия). Поэтому крыша может иметь достаточно сложную форму.

Совет! Листы поликарбоната покрыты сверху тонкой защитной пленкой, не нужно её снимать заранее.

Для установки крыши используют 8-ми (реже – 6-ти) миллиметровый сотовый поликарбонат. Если материал перед этим хранился во влажном помещении, внутри листа может скопиться конденсат. Его необходимо убрать, продув лист сжатым воздухом. После раскройки и разрезки листов торцевые края необходимо закрыть, используя алюминиевую клейкую ленту, герметик или торцевой профиль.

При креплении листов на крышу нельзя наступать на поликарбонат – он может потрескаться, поэтому все монтажные работы предстоит проводить только с лестницы. При монтаже на металлическую основу, в поликарбонате предварительно просверливают отверстия. Крепление листов поликарбоната можно проводить с помощью саморезов, а использование резиновых шайб с винтами и силиконовых герметиков позволит предупредить появление протечек воды и разрушение основания листа.

Совет! Если поликарбонат используется для остекления боковых покрытий, то вырезанные фигурные отверстия создадут оптический эффект ажурности и добавят конструкции невесомости.

Виды и типы беседок из поликарбоната

Есть несколько видов и типов садовых сооружений из поликарбоната.

Вида два: открытая и закрытая беседка. Но вариаций реализации множество.

Выбрав закрытый тип, обычно зашиваются стенки беседки от напольной поверхности до потолка. От природных осадков они, естественно, защищают. Только нужно учесть, что в жару потребуется достаточная вентиляция.

Открытая беседка из поликарбоната удобна очень в летнее время. К тому же такой вариант потребует меньшего бюджета, ведь не будет стен.Самый простой вариант:

И вариант посложнее:

Металлические беседки подразделяют на стационарные и переносные конструкции. Переносные разбираются, когда заканчивается летний сезон. Общий каркас состоит из деталей, которые сварены между собой, но для фиксации часто используют и болты.

Беседка-бочка

Данный тип беседки относится к самому простому варианту конструкции, выполненной из поликарбоната.

Стоимость возведения такой конструкции совсем маленькая, а сам процесс монтажа очень простой. Основная особенность – это форма беседки. Её стенки плавно переходят в крышу. Поэтому конструкция кроется единым цельным листом поликарбоната.

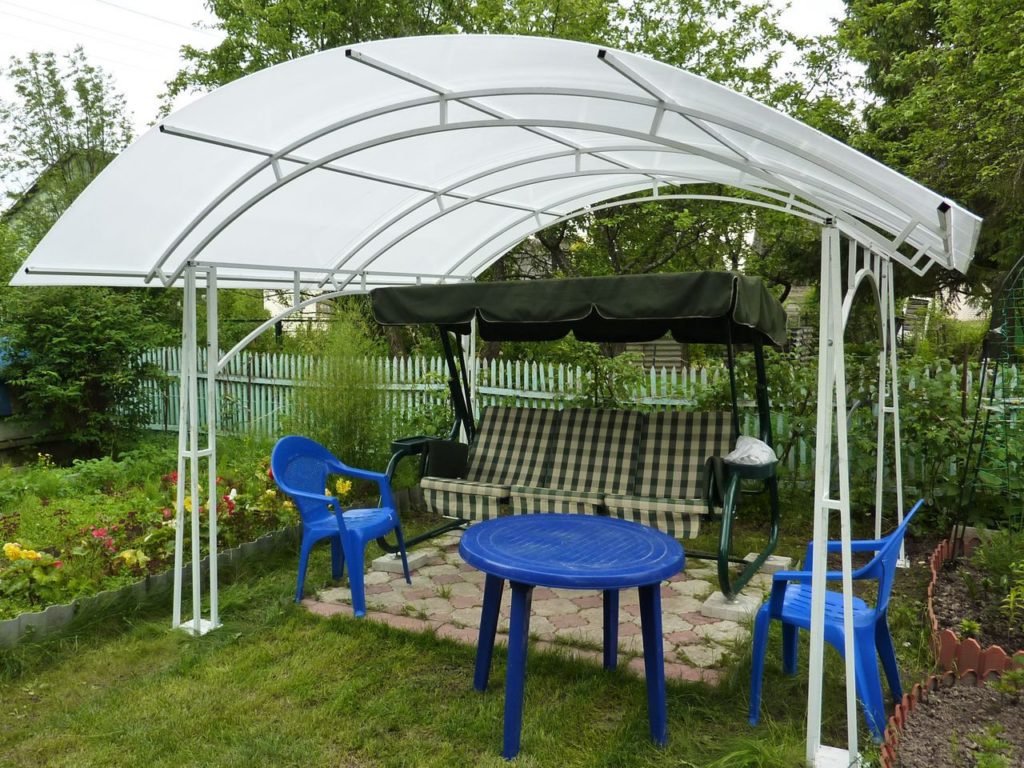

Беседка-навес

Представляет собой этот тип беседки, по сути, обычный навес. Конструкция очень простая в сборке. Каркас такого сооружения состоит из крыши и опорных столбов. Что касается стен – их в этой конструкции нет.

Столбы укрепляются бетонным раствором в грунте, затем на них обустраивают каркас крыши. По завершению этих работ каркас накрывают поликарбонатом.

Беседка-сфера

Одно из самых оригинальных, но и весьма сложное конструктивное решение. Чтобы реализовать такой проект беседки, потребуются хорошие умения в работе с поликарбонатом, а ещё навыки качественно гнуть металлопрофиль и собирать раздвижную систему из него.

Беседка-сфера очень удобна в эксплуатации и простая в обслуживании. Возводится она и чтобы украсить участок.

Беседка из дерева

Сегодня беседки из древесины – это лидеры, которые в разы опережают конструкции с металлическим каркасом.

Для возведения таких построек используют самый различный пиломатериал.

Такая беседка особенно гармонично выглядит на участке, где уже построен дом из бруса или оцилиндрованного бревна.

Как сделать беседку из поликарбоната своими руками

В первую очередь необходимо определиться с конструкцией и размерами.

Габариты

Считается, что для компании из трех-шести человек достаточно внешних габаритов 2х2 м, но оптимальна сторона 3 м и более (в противном случае дождь может намочить сидящих под навесом людей). В целом размеры беседки рассчитываются индивидуально, исходя из размеров свободной площадки, предполагаемого количества пользователей и обстановки.

Тип материала навеса/ограждения

Далее необходимо определиться с типом поликарбоната – сотовый или монолитный.

С сотовым все понятно – это две тонкие пластины, соединенные поперечными перемычками, своего рода «ребрами жесткости». Кстати, при выборе этого вида материала необходимо помнить о том, что гнуть их можно исключительно вдоль ребер, ни в коем случае поперек – лист может просто лопнуть.

Монолитный поликарбонат внешне очень напоминает оргстекло и во многом близок к нему по характеристикам. Он выпускается в виде плоских панелей и профиля с волной – по аналогии с профнастилом и шифером. Плоские панели можно гнуть, профиль с волной лучше укладывать на плоские скаты.

Гнуть сотовый поликарбонат по форме каркаса можно только с определенным радиусом, зависящим от толщины листа.

Обратите внимание на:

• радиус изгиба. В таблице он указан в метрах и представляет собой радиус дуги каркаса. Уменьшать это число нельзя, лист лопнет (возможно, не сразу), увеличивать можно;
• расстояние между стропилами и планками обрешетки. Они выбраны для указанной расчетной нагрузки (100, 160 и 200 кг/м.куб.), определяемой как нагрузка от веса материала плюс максимальная снеговая нагрузка в регионе. Подробнее узнать о правильном выборе шага стропил и уточнить снеговую нагрузку для региона можно здесь.

Для монолитного поликарбоната правила изгиба проще – он лучше «ложится» на конструкции и допускает меньший радиус изгиба. Однако для совсем малых радиусов (в одну-две толщины листа) применяется специальное оборудование.

Материал каркаса

Оптимальным материалом для создания каркаса считается профильная труба (с квадратным или прямоугольным сечением, реже круглым) и брус. При этом размеры сечения профильной трубы выбирают исходя из условия прочности, но обычно стойки имеют минимальный размер по стороне (диаметру) 40 мм, стропила и обрешетка – не менее 20 мм. Для крупных сооружений размер сечения увеличивается пропорционально.

Брус и доска, используемые для каркаса, соответственно должны быть:

• для стоек – от 100…150 мм по стороне (например, брус 100х200 мм или 150х150 мм);
• стропила (элементы ферм) – от 50 мм;
• обрешетка – от 20х40 мм.

Если для поддержания крыши используются не одиночные стропила, а фермы, сечение деталей (кроме стоек) можно уменьшить на 10…15%, за счет жесткости связанной конструкции этого будет достаточно.

Вид закрепления опор в грунте

Как уже говорилось, чаще всего опоры бетонируют. Глубина ямы под бетонирование должна быть не менее ¼ высоты стойки, глубина бетонирования – не менее 1/5 высоты. Для крупных конструкций с ограждением также из поликарбоната и легким каркасом, а также в условиях сильного постоянного ветра/разнонаправленных ветров рекомендуется увеличить глубину бетонирования до 1/3 высоты сооружения.

Варианты заглубленных опор: 1 – установка с трамбовкой грунта (с добавлением песка/щебня), 2 – с частичным бетонированием, 3 – с бетонированием на всю глубину, 4 – бетонирование с добавлением щебня и уплотнением бетона. Глубина бетонирования дана из условия высоты стоек примерно 2,5…3 м

Особенности выбора

Чтобы не ошибиться с толщиной и количеством листов, необходимо учесть функции и размеры беседки. В зависимости от намеченных задач подбирается вид и цвет поликарбоната.

При правильном расчёте необходимого для строительства метража вы сможете избежать лишних отходов при обрезке и сэкономить бюджет. При создании гнутых элементов обязательно читайте рекомендации производителя с указанием максимально допустимого радиуса изгиба.

Не лишним будет сопоставлять толщину листов с предполагаемыми нагрузками. Так, 8 мм лист сможет выдержать слой снега и противостоять перепадам температур. В то время как применение 4 мм будет оправдано при строительстве небольших конструкций.

Немаловажным показателем качества полимера станет его стоимость: вряд ли дешёвый будет соответствовать вашим требованиям. Также не стесняйтесь сгибать лист руками и просматривать на свет: дефекты при производстве могут стать причиной недолговечности конструкции.

Необходимость фундамента

Если согласно схеме будущая беседка будет иметь массивный вид, а в качестве основных материалов использоваться комбинирование поликарбоната с древесиной либо же кирпичом, тогда укладка фундамента – это обязательный этап сборки конструкции. Подойдет столбчатое либо мелкозаглубленное ленточное основание. Для закрытого типа беседок с камином, барбекю или мангалом внутри можно залить монолит. Кроме того, под отопительное изделие создается отдельный фундамент.

А вот для облегченных построек можно обойтись установкой несущих труб. Они станут простой, но прочной основой конструкции.

Беседка 3х4

Прямоугольная беседка – это самый простой вид сооружения для заднего двора частного дома или дачи, построить которое под силу даже новичку строителю. Приблизительный проект будущей постройки можно начертить без каких – либо затруднений самостоятельно воспользовавшись стандартными примерами, которые зачастую содержать в себе множество дополнительных деталей.

Чертеж беседки размера 3х4 метра

Важно знать: алгоритм постройки аналогичен предыдущим, но с одним небольшим отличием – габариты и формы данного строения иные за счет чего естественно сооружение 3х4 строить намного легче. Приступим к работе (необходимые инструменты и строительные материалы):

Приступим к работе (необходимые инструменты и строительные материалы):

1. Бетон для заливки фундамента;
2. Покрытие для пола и крыши;
3. Элементы каркаса.

Вам могут понадобиться следующие инструменты:

1. Дрель;
2. Пила;
3. Лестница;
4. Строительный уровень, рулетка, метр.

После того как мы выяснили какие же материалы и инструменты нам понадобятся можно смело приступать к работе:

Пошаговая инструкция изготовления беседки из поликарбоната

Определившись с материалами и приспособлениями, основой и местом для возведения, можно переходить к работе.

Обычно выбирают один из трех фундаментов для беседки:

• Ленточный. Чтобы сделать подобное основание, нужно откопать траншею, возвести опалубку с прослойкой арматуры, и залить бетоном. Это самый популярный и прочнейший вид фундаментальной конструкции, которая подходит для крупных строений.
• Столбчатый. Такой фундамент предназначен для легких беседок. Строится он посредством вкапывания столбиков, которые соединяются балками.
• Монолитный. Этот вид похож на сплошную плиту. Его основа состоит из металлической каркасной части, залитой бетонной смесью.

Для беседки дачной из металла с поликарбонатом нужно лишь забетонировать несущие трубы и залить площадку. Деревянные строения устанавливают на столбчатую фундаментальную конструкцию.

Формирование и сборка каркасной конструкции – это очень важный этап в работе. Одна ошибка может повлиять на все, если материал будет закреплен некорректно, это может повлечь за собой разрушительные последствия для беседки.

Основа может быть из металла, каменной породы или древесины.

В зависимости от материала разнится метод его сборки:

• для формирования каркаса из дерева потребуются самонарезающие болты, гвозди;
• каркасная металлическая основа соединяется посредством гаек, болтов и сварки;
• для каркаса из камня будет нужен только цемент.

Важнейшим этапом строительства считается сборка каркасной части пола:

• сначала нужно поставить лаги из бруса горизонтально;
• потом придется установить дополнительные опорные конструкции для крыши;
• далее, выполняется настил из обрезной доски, которая покрыта антикоррозийным веществом, и крепятся доски пола с помощью саморезов.

После завершения работ с полом и стенами, можно перейти к установке поликарбонатной кровли.

Работать с поликарбонатом непросто. Материал можно запросто отрезать посредством ножовки, пилы или электролобзика. Кровле можно придать любую форму. Она может быть односкатная, двускатная, иметь необычную форму или быть создана в форме арки. Односкатные модификации – это самый простой и легкий вариант. При выборе усложненной и уникальной конструкции нужно подготовить более сложный каркас и доварить на верхнюю раму дополнительные металлические стойки.

Крышу делают из сотового поликарбоната толщиной 6 или 8 мм. Если в ячейках материала сформировался конденсат, избавьтесь от него посредством продува. Для обрабатывания торцов после раскройки применяется герметик, профиль или лента из алюминия или железа.

При монтаже кровли наступать на листы покрытия нельзя, так как это может привести к повреждению. Для упрощения процесса установки ставится лестница. В листах заранее стоит сделать отверстия, если они устанавливаются на металлический каркас. Крепятся листы с применением профильной трубы, резиновых шайб, винтов и герметиков.

Лишь после того как кровля готова, можно переходить к монтажу материала на стенки строения и окна. Принцип крепления листов на стены схож со схемой крепления на крыше, но нужно проследить, чтобы ребра жесткости были в вертикальном положении, чтобы влага не скапливалась.

Для украшения внутреннюю часть строения можно оборудовать лавочками и столиком. Еще это стоит сделать для того чтобы они имели хорошее крепление изнутри, а не портативное. Идеально для внутреннего наполнения подойдет обработанная древесина.

Декорировать беседку можно по-разному. Многое зависит от предпочтений владельца участка. В зависимости от формы и применяемых стройматериалов, беседки могут быть инновационными или классическими. Однако красота — это одно, а функционал — другое. Если вы желаете добавить как можно больше естественного освещения на террасу, стоит выбрать прозрачную модификацию. Она позволит насладиться солнцем и защитит от осадков.

Смастерить беседку из поликарбоната своими руками несложно. Главное – сформировать чертеж и выбрать подходящее место. При оснащении беседки мангалом стоит предусмотреть отвод дымовых частиц и соблюсти меры безопасности. При выборе материалов нужно учитывать их вес. Этот фактор серьезно влияет на выбор фундамента.

Примеры проектов

По сути, все беседки делаются по похожей технологии. Вначале сооружается каркас, а потом его обшивают листами поликарбоната. Так как этот материал очень легкий, вы сможете переносить конструкцию в нужное место без особых проблем.

Если покупать готовые конструкции, то вместе с установкой они обойдутся вам не менее 24 тысяч рублей. Дешевле будет собрать конструкцию самостоятельно: если использовать подручные материалы, то затраты будут менее 5к рублей.

Примеры цен на готовые конструкции

Сварная беседка

Конструкция в сборе

Сварные варианты конструкций имеют цельный каркас, в котором сделаны сразу все элементы, включая лавочки и стол для беседки. Остается только установить его на надежное основание и обшить подходящим материалом.

Если у вас есть сварочный аппарат, вы можете сделать металлокаркас, используя приведенные ниже чертежи беседок из поликарбоната своими руками, либо заказать по ним конструкцию в мастерской.

Чертеж простой беседки

• На чертеже показан популярный бюджетный вариант беседки вместимостью до 8 человек. Цена её изготовления не превышает 5 тысяч рублей при самостоятельной сборке. Главной статьей расходов станут стальные профильные трубы 25*25*2 мм, которых потребуется почти 50 метров.
• Крыша сделана в виде арки, поэтому трубы для нее вам, скорее всего, потребуется заказывать на металлобазе. Она сделана из трубы с закруглением 3 метра. Размеры конструкции в основании: 160*197 см, высота до верхней точки 210 см. Стенки установлены под углом 75 градусов.
• Внутри к стенкам приварен каркас лавочек, по центру установлен столик.
• Сборка труб делается сплошной сваркой по ГОСТ 5264 с помощью электродов Э42.
• Пол, столик и лавочки обшиваются струганной шлифованной доской 25*125 мм.
• Деревянные элементы покрываются антисептиком, и окрашиваются эмалью ПФ-133 по грунту ГФ-021.
• Листы обшивки крепятся на крышу беседки саморезами через резиновые прокладки, солнцезащитной стороной кверху. Нельзя жестко прижимать их к каркасу. Дополнительно вы можете обшить также и стенки от ветра.
• Ниже представлен упрощенный вариант беседки. По сути, он состоит из двух лавочек, которые и являются несущими элементами для крепления крыши. К лавочкам приваривается дуга и крепится 1 лист поликарбоната.

Лавочки с навесом

Простая прямоугольная беседка

Следующий вариант имеет простую форму, и хорошо подойдет для небольшого дачного участка. Он был сделан из имеющихся подручных материалов, но в тоже время результат получился достаточно красивым.

Крыша сможет выдерживать большие снеговые нагрузки зимой, и она является продолжением гаража, в итоге не потребовалось строить 4 стенки.

Внешний вид готовой конструкции

Из материалов использовались старые трубы, цемент, металл, поликарбонат и минимум древесины. Опорные столбики сделаны из канализационных труб 90 мм, а верхняя обвязка из профильной трубы 20*40 мм.

Стропила сделаны из профильной трубы 50*50 мм.

• Пол заливается бетоном на утрамбованную подложку из песка и щебня. Состав смеси: 1 часть цемента, 3 песка, 4 щебня.
• Затем пол нужно пожелезнить, высыпая сухой цемент на поверхность, и затирая его мастерком.

• На стропила укладывается перпендикулярная обрешетка из досок 30 мм, и кровля покрывается профлистом. Для неё лучше не использовать поликарбонат, так как внутри будет тогда жарко, он очень хорошо пропускает солнечные лучи.

• Вся металлоконструкция покрывается специальной краской по ржавчине.
• Поликарбонатом обшиваются стены вверху под крышей, и внизу до уровня перил.
• Соты на торцах закрываются скотчем и пластиковой насадкой, чтобы внутрь ничего не попадало.
• Листы крепятся на саморезы с прорезиненными шайбами. Отверстия сверлятся большего диаметра, чем ножка самореза.

Главным плюсом такой постройки является то, что вы можете повесить прозрачные шторы из ПВХ или сеточку на открытые участки, и полностью защититесь от комаров на улице.

Проект постройки с округлой крышей

Шестигранная беседка

Следующая постройка имеет красивый внешний вид шестиугольной формы. Размеры: 2,9*2,6 м (диаметр 2,9 м, площадь – 5,1 м). Вход имеет размеры 970*2090 мм, а общая высота составляет 3 метра.

• «Скелет» конструкции изготавливается из стального прокатного профиля. Стены остаются открытыми и окрашиваются после сборки, но вы можете также закрыть их при желании.
• Каркас устанавливается на готовый железобетонный фундамент или ровное основание из дорожной плитки или асфальтобетона.
• Кровля покрывается сотовым поликарбонатом.

Чертеж беседки из поликарбоната вы можете посмотреть на фото:

Чертеж размеров каркаса, вид сверху

Чертеж с размерами

Как построить беседку из поликарбоната своими руками?

Предлагаем рассмотреть инструкции-руководства по возведению разных типов беседки.

Месторасположение

Выбор правильного месторасположения – это уже залог качественного отдыха

На какие моменты обращают внимание?

Уровень почвенных вод. Когда беседка будет установлена на монолитном основании и, тем более, если просто на земле, то необходимо, чтобы участок рядом не был затоплен после дождей и можно было спокойно пройти к сооружению

Также, если уровень почвенных вод низкий, то можно вообще не обустраивать фундамент, а для установки опор ограничиться бутированием.
Присутствие затенённости – важно для беседки из поликарбоната, ведь материал сильно нагревается на солнце. Кровля из поликарбоната не даст достаточной тени в полдень для приятного отдыха.
Если обустраивается беседка открытого типа, то выбирают место без сквозняков.
Чем ближе располагается садовая конструкция к основным постройкам, тем легче и проще организовать полноценный отдых, установить техническую коммуникацию (электричество, провести воду) и меньше понадобится материалов для укладки тропинки.
Чем ровнее участок, тем проще подготовить площадку для постройки

Беседки для дачи из поликарбоната – виды и типы

Прежде чем приступить к работе, немного разберемся, какую
беседку выбрать. Существует несколько видов и типов беседок из поликарбоната:

Открытая беседка из поликарбонатаоткрытые;

Закрытая беседка из поликарбоната

Переносная беседка из поликарбонатапереносные;

Стационарная беседка из поликарбоната

3. по сложности конструкции:

Беседка-навес из поликарбонатамогут представлять собой легкий навес;

Беседка из поликарбоната сложной конструкции

5. по выполняемой функции:

Функциональная беседка из поликарбоната над бассейномнесущие функциональную нагрузку;

Декоративная беседка из поликарбоната

По форме – прямоугольная, круглая, квадратная овальная или многоугольная.

Внешний вид определяет сложность монтажа и требуемый материал.

Конструкция беседки из поликарбоната

Весьма распространенным подходом к изготовлению самодельной
беседки является устройство металлического каркаса из профиля и последующая
обшивка стен и крыши поликарбонатом. В тоже время, деревянный брус мало уступает по
популярности. Все зависит от предпочтений и конкретной задачи.

Конструкции беседок из поликарбоната

План действий

Хороший проект — залог успеха. Решая, какой поликарбонат купить, необходимо определиться с тремя параметрами. Это толщина, цвет и качество. Чтобы сделать это правильно, нужно определиться с предназначением конструкции. При выборе толщины материала учитываются снеговые и ветровые нагрузки. Не помешают и полезные советы по этому поводу:

• Листы толщиной 4 мм подходят для теплиц и различных рекламных конструкций.
• Из плиты в 6-8 мм можно сделать перегородку на крыше, любого цвета;
• Панели толщиной 10 мм обычно используются для строительства вертикальных поверхностей;
• Лист толщиной 16 мм и более подходит для построек, которые должны выдерживать действительно огромные нагрузки, например, на автостоянках.

Что касается цвета, то это тоже очень важный нюанс, так как цвет листа может иметь разную интенсивность и прозрачность. Например, бирюзовые, синие и зеленые панели подходят для крыши над бассейном, и чтобы беседка сама по себе не была слишком солнечной и освещенной.

Качество поликарбоната зависит только от его производителя. Продукция известных компаний всегда отличается надежностью и экологической безопасностью, а еще на нее нанесен защитный слой от воздействия ультрафиолета.

Чтобы построить крышу беседки или козырек из поликарбоната быстро нужно включать следующие обязательные элементы:

• Чертеж конструкции беседки или крыши.
• Выбор поликарбоната.
• Выбор напольного покрытия.
• Монтаж.

Разновидности и способы создания

Беседки для дачи бывают самыми разными: круглыми, восьми- или шестиугольными, прямоугольными.

Каркас из металла устанавливается одним из двух способов:

• Вертикальные трубы бетонируются в грунт. После этого конструкция прикрепляется к этим опорам.
• Заливается монолитная плита, что бывает довольно редко, либо возводится столбчатый или ленточный фундамент. Общая конструкция создается отдельно. Каркас фиксируют уже после установки стоек.

Какой способ лучше – сказать сложно. Первый метод – это более надежные крепления, потому что бетонируются столбы. В этом случае еще и приходится отдавать меньше денег, потому что нижняя обвязка и фундамент будут не нужны. Однако беседка без пола – это исключительно летний вариант. В конструкции из профтрубы на фундаменте наличие пола предусмотрено изначально.

Достоинства и недостатки

Основные преимущества беседки из поликарбоната:

• Легкость. Этот материал практически невесомый, что не требует массивных конструкций, да и в плане установки удобен.
• Гибкость. Навес лучше сделать с нормальной защитой от осадков, а пластик нетрудно выгнуть в любую дугу.
• Прочность. Для внешних строений стоит выбрать толщину листа 6-8 мм.
• Светопроницаемость. В отличие от шифера и профилированного листа, поликарбонат пропускает свет.
• Много цветовых решений на выбор. Однако не забывайте, что светлый или прозрачный поликарбонат не будет защищать от солнечных лучей, а цветной будет многое искажать в своей тени.
• Стекло легко разбить, а об его осколки можно порезаться. В этом смысле полимерный пластик считается безопасным материалом. К тому же, он относится к слабогорючим средствам.

Недостатки:

• Полимерный пластик иногда прочнее стекла. Но абразивного типа стойкость у него очень низкая. Поэтому царапины на нем появятся рано или поздно.
• Град может испортить не только урожай, но и крышу из поликарбоната. При сильных осадках материал повреждается. Некоторые изготовители наносят специальное средство для защиты, что немного спасает.
• Пластик со временем начинает тускнеть.
• При нагреве поликарбонат немного расширяется. Так как навесная конструкция стоит и в холод, и в жару, то это серьезный минус.
