Чертеж кухни: обзор вариантов всех размеров. Инструкция, как создать чертеж своими руками

Кухонный гарнитур своими руками

Казалось бы, чего проще – сходить в магазин и выбрать то, что понравится. НО! То, что нравится, может стоить, как вилла в Испании, или категорически откажется входить в вашу маленькую кухню. Существует вариант «мебель на заказ». Но и он не всегда доступен по причине недостатка денежных ресурсов, а также приличных мастеров в округе. Истина лежит на поверхности: сделать кухонный комплект своими руками.

Девиз «Глаза боятся – руки делают» как нельзя лучше подходит к этой ситуации. Если когда-то на уроках труда в школе вы сумели смастерить хотя бы одну приличную табуретку, можно смело браться за дело. Главное – вооружиться терпением, помнить о точности и соблюдать несложный алгоритм, который вы найдете в данной статье. Про модульные кухни эконом класса можете прочитать перейдя по данной ссылке.

Создание эскиза

Прежде всего необходим проект с расстановкой мебели, какой вы хотите ее видеть. При создании эскиза следует разграничить функциональные кухонные зоны по правилу рабочего треугольника. Их три: зона готовки, разделки продуктов и мытья посуды, а также зона хранения. Сделать эскиз можно как самостоятельно, так и с помощью одной из бесплатных компьютерных программ.

Самые популярные:

• PRO-100 – считается одной из самых понятных и удобных в применении;
• KitchenDraw;
• К3-Мебель;
• Базис-Конструктор-Мебельщик;
• Woody.

В чем преимущество компьютерной программы?

На виртуальном эскизе можно получить очень реалистичное изображение будущей кухни, подобрать идеальный цвет в интерьере, поэкспериментировать с расстановкой предметов в интерьере.

Достаточно ввести все необходимые параметры и довериться программе. Она сможет учесть все: расположение коммуникаций, дверного и оконного проемов, архитектурные особенности конкретного помещения и предложить интересные идеи планировки.

Начало работы

Пожалуй, это самый сложный вопрос. Многие просто не представляют, как начать такую работу.

Прежде всего, нужно составить схему помещения, в которой учесть все нюансы кухни. Необходимо продумать расположение бытовой техники. Куда поставить плиту, в каком месте будет установлен холодильник? Как лучше расположить стиральную машину?

На схеме нужно указать местоположение обеденного стола. При проектировании необходимо будет решить вопрос со столешницей. Возможно, подоконник станет её продолжением. Для угловой кухни нужно будет на схеме показать рабочую зону.

Варинты планировки и чертеж кухни

После того как все данные вопросы полностью решены, необходимо сделать планировку кухни. Желательно, чтобы были очень подробно указаны все размеры и расстановка будущей мебели.

Сегодня существует очень много компьютерных программ для планировки кухни, в которых можно получить зрительный, объёмный макет будущей угловой кухни. Естественно, что во время создания схемы разрабатывается и проект дизайна будущей угловой кухни.

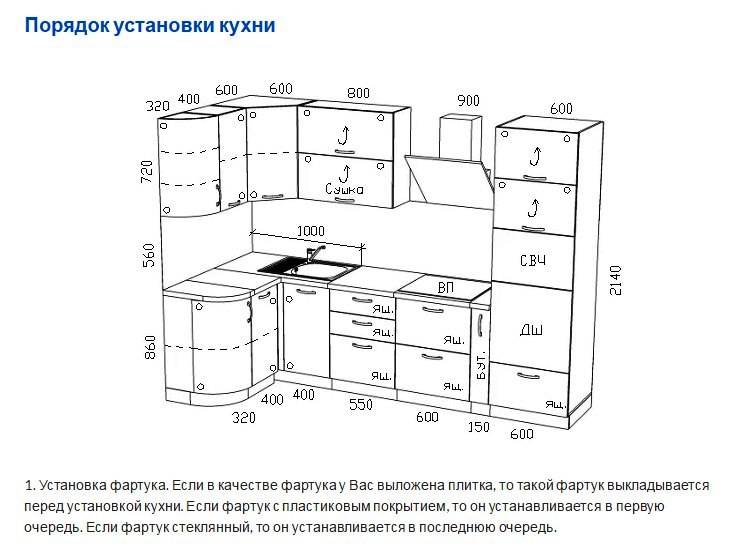

Вариант чертежа с размерами угловой кухни

Только после этого разрабатывается чертёж мебельного гарнитура.

Виды кухонных шкафов

Принципиально разную конструкцию имеют навесные и напольные шкафы.

Среди навесных модулей можно выделить следующие разновидности:

• Прямой кухонный шкаф. Типовая конструкция дополняется полками, иногда ящичками или посудосушителями, встроенной подсветкой. Может закрываться одной дверцей или двумя, горизонтально или вертикально.
• Угловой кухонный шкаф. Чаще всего используют трапециевидную симметричную конструкцию. Иногда заменяют ее на Г-образную, в которой не одна скошенная дверца, а две, расположенные перпендикулярно относительно друг друга.
• Шкаф под вытяжку. Конструкция различается для разных встраиваемых вытяжек. Перед проектированием лучше посмотреть нюансы встройки конкретной модели в техпаспорте.
• Шкаф над холодильником. Если холодильник невысокий, то над ним можно разместить дополнительное место для хранения. Его преимущество – увеличенная глубина, по сравнению с остальными навесными модулями.
• Навесные модули со встроенной бытовой техникой – микроволновкой, газовой колонкой, аэрогрилем и т.д. Проектируются индивидуально, под размещение на кухне и габариты самих предметов.

Напольные кухонные тумбы также можно разделить по видам:

• Прямые. Стандартная конструкция короба дополняется вложенной полкой или выдвижными ящиками, различными системами хранения.
• Угловые. В отличие от навесных шкафов, трапециевидные угловые тумбы используются редко – слишком много пространства они «съедают». А вот прямые с фальш-панелью и Г-образные с дверцей-трансформером пользуются популярностью.
• Торцевые. Заканчивают обычно ряд кухни скругленным или скошенным модулем. Он имеет характерную треугольную конструкцию, оснащается прямой или радиусной дверцей. Или остается открытым, со скругленными или спиленными полками.
• Под мойку. Принципиальных отличий в конструкции стола-мойки от угловых и прямых кухонных тумб два – отсутствие задней стенки и планки, к которым крепится столешница, располагаются вертикально, чтобы не мешать врезу чаши мойки. Длина и глубина тумбы должна соответствовать размерам мойки.
• Под встраиваемую духовку. Шкаф имеет нишу 600х600 для расположения духового шкафа. В некоторых моделях требуется предусмотреть дополнительную вентиляцию (врезается специальная решетка в столешнице).
• Пеналы. Чаще всего разрабатываются под встройку бытовой техники – холодильника, духового шкафа, микроволновки, стиральную или посудомоечную машину. Но нередки варианты и пеналов с полками и ящиками, оформленными под буфет.

Что должно быть на угловой кухне

Прежде чем заниматься разработкой чертежей и схем, необходимо продумать, что из мебели будет на кухне. Можно сделать несколько макетов с разными вариантами расстановки мебели и техники, выбрав наиболее удачный. Трёхмерные модели создаются с помощью компьютерных программ либо рисуются вручную при наличии необходимых художественных умений. Так или иначе, продумывать дизайн угловой кухни нужно с угла, это начальная точка. Часто в нём размещается мойка, встроенная в тумбу. Если места на угловой кухне мало, вместо раковины устанавливается компактный угловой шкафчик.

Правильный подход к планированию кухня, позволяет добиться ошеломительных результатов

Конечно, ни одна кухня не обходится без очага. В современных интерьерах его заменяют плиты и варочные поверхности. При необходимости их можно дополнить отдельным духовым шкафом, если конструкция плиты не подразумевает его. Стоит подумать о столешнице, она должна быть достаточно широкой, это удобно для работы. В малогабаритных кухнях в качестве продолжения рабочей поверхности можно использовать подоконник или приобрести компактную барную стойку — это рабочая поверхность и обеденный стол в одном флаконе.

На малогабаритной кухне можно оборудовать стол на подоконнике

Холодильник на кухне может быть достаточно вместительным, располагаясь в свободном углу. Если места маловато, уместнее выбрать небольшие модели до 120 л. Отдельная морозильная камера, расположенная на холодильнике или встроенная в тумбу рядом займёт меньше места.

В шкаф можно встроить обычный холодильник

Чертёж

Схема будущего кухонного гарнитура создаётся по определённому порядку. В первую очередь продумывается расположение рабочего треугольника. Последовательность такова:

• Холодильник;
• Раковина;
• Плита или варочная поверхность.

Варианты размещения рабочей зоны на кухне

Столешница, как правило, на угловой кухне помещается между мойкой и плитой. Расстояние должно быть не менее полуметра в целях техники безопасности — нельзя допускать попадания брызг воды на горящие конфорки. Расстояние от мойки до холодильника должно быть 1-1,5 метров, чтобы быстро доставать всё необходимое. Такая расстановка на чертежах угловой кухни обусловлена удобством работы.

Планировка кухни с правильным размещением рабочего треугольника

По этим причинам крайне не рекомендуется размещать плиту рядом с окном:

• Ветер может задуть огонь конфорок;
• Открытые окна могут мешать подойти к плите.

Возле окна лучше разместить мойку

Для столешницы окно отличное место, так рабочая поверхность получит дополнительное освещение. Отдельно стоит подумать о хранении посуды, особенно сковородок и кастрюль. Для этого на чертеже отмечаются напольные тумбы и навесные шкафчики. Чтобы гарь и жир не распространялись по кухне, потребуется хорошая вытяжка, расположение которой также отмечается на схеме.

Телескопичная встраиваемая вытяжка подойдёт под любой интерьер

Мерки

Чтобы чертёж углового кухонного гарнитура был максимально точным, необходимо сделать качественные замеры. Это ответственная часть работы, даже небольшие ошибки могут привести к тому, что в результате мебель просто не встанет на место. Примеры чертежей с размерами для ремонта кухни своими руками можно посмотреть на фото далее.

Чертёж, созданный в одной из компьютерных программ с учётом всех замеров

Одними из самых важных параметров являются длина и высота стен, это нужно, чтобы точно рассчитать количество шкафов вместе с их габаритами. Вот стандартные мерки, которые берутся за основу для дизайна угловой кухни:

• Высота тумб и столешниц, как правило, составляет 85 см, это примерно уровень пояса для человека среднего роста.
• Глубина рабочей поверхности до 50 см, она может быть меньше — всё зависит от расположения газовых труб и водопровода, идущих вдоль стен.
• Ширина тумб и навесных шкафчиков бывает разной — от 30 до 80 см. Самые узкие варианты используются, если планируются выдвижные ящики и полки. Для распашных моделей выбираются более широкие размеры.
• Самая широкая тумба, как правило, подбирается под мойку — около 80 см. Если угловая кухня небольшая, стоит отметить на чертеже размеры 60 см.
• Ширина навесных шкафчиков и полок выбирается по тем же критериям, что и у напольных тумб. Красивее и удобнее смотрятся модели поуже.
• Стандартная глубина навесной мебели 30 см, а высота 71,5 см. Если мало места, а высота потолков позволяет, можно изменить этот параметр в большую сторону.
• Расстояние между верхними и напольными деталями гарнитура 65 см, это крайне вариативный параметр и подбирается с учётом роста хозяев дома.

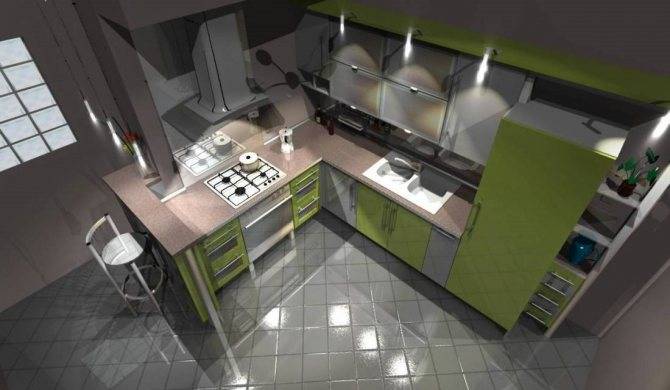

3-D макет будущей кухни

Приведённые выше размеры могут использоваться для чертежей и схем кухни, собранной своими руками. Это не жёсткие требования, все параметры можно менять под индивидуальные особенности помещения, потребности домочадцев и пр. Единственная деталь, чей размер действительно важен, это фасад — изготовление на заказ нестандартных моделей обходится дороже.

Нюансы при работе с размерами мебели

Расчёт размеров мебели самый важный этап при создании чертежей угловой кухни, ему следует уделить особое внимание. Каждый элемент гарнитура просчитывается по отдельности

Притом наибольшие трудности при расчётах возникают с тумбой под духовку с варочной панелью, тут надо скрупулёзно отметить размеры мебели, учитывая габариты техники.

Кроме общего чертежа угловой кухни с размещением всей мебели с техникой потребуется составить несколько отдельных стен с подробной детализацией каждого элемента гарнитура кухни. Это все ящики, полки, дверцы, стенки, крышки, задняя панель. Также на схеме стоит отметить место расположения ручек, петель и пр. Варианты дизайна угловой кухни, сделанной своими руками по выбранным размерам и чертежам можно видеть на фото ниже.

Список элементов

Чертежи и схемы обязательно необходимо дополнить точным списком всех деталей гарнитура, указав их размеры и точное количество. Фурнитура также входит в этот перечень. Основные пункты списка:

• Задняя панель;
• Боковые детали;
• Фасад.

Также указывается материал, из которого планируется изготовить детали. Для корпуса лучше выбирать наиболее прочные варианты, например, дерево, а вот для задних стенок подойдёт толстый лист фанеры.

Обработка заготовок

При попадании влаги внутрь распила изделие набухает и деформируется. Избежать этого поможет наклеивание кромки на края всех деталей. Она должна сочетаться с заготовками по цвету. С одной стороны она обработана клеем, который плавится при воздействии высокой температуры.

Обработанные силиконом углы стыков ящиков

Кромкование производится с помощью утюга и плотной ткани:

• Утюг нагревается до средней температуры;
• Деталь нужно поставить распилом вверх, отмерять и отрезать кромку (с запасом 2-3 см), приложить к распилу;
• Нагреть кромку утюгом, плотно прижимая ее к детали. Движения плавные, на одном месте долго не задерживаться, чтобы не прожечь ленту. Клей немного подплавится. Не дожидаясь остывания, прижать свернутой в несколько слоев тканью;
• После остывания выступающие края кромки обрезать канцелярским ножом, не царапая поверхность заготовки;
• Обрезанные края аккуратно обработать напильником, чтобы не было острых и цепляющихся участков.

Кромкование торцов своими руками

Для удобства соорудить подставку для заготовок из доски и двух брусков, которые к ней крепятся. Между ними можно ставить деталь, освободив руки для кромкования.

Обработка лаком фасада кухонного гарнитура

Для продвинутых — разработка чертежа

Проведенных замеров достаточно, чтобы заказать производство и установку кухни. Однако можно пойти еще дальше и сделать собственный проект. Для этого создается чистовик чертежей. Выполняется он на миллиметровой бумаге. Допустимо чертить на простых белых листах, главное — соблюдать точность и масштаб.

На бумаге снова рисуется комната со всех сторон, включая вид сверху. Чертеж включает:

• геометрию комнаты;
• местоположение ниш, выступов;
• расположение вентиляционного короба, его вид;
• габариты фартука;
• местоположение бытовой техники;
• точное положение коммуникаций;
• размещение розеток, выключателей, вентилей, прочих управляющих элементов;
• расположение других предметов мебели.

Кроме видов в анфас, сбоку и сверху можно выполнить изометрическую проекцию. На чертежах рисуются элементы мебели желаемого вида. В пояснительной таблице указывается тип потолка, стиль интерьера, пожелания к функциональности гарнитура.

Этап 4. Завершающая установка столешницы

Все части гарнитура собраны, установлены на своих местах и отрегулированы по строительному уровню?

Самое время заняться монтажом столешницы.

Когда шкафы расставлены по своим местам, пора браться за столешницу.

Проверьте высоту гарнитура:

• Сделайте разметку на столешнице и отпилите ее по указанным линиям лобзиком с мелкими зубцами.
• Уложите столешницу на шкафчики, оставляя между нею и стеной зазор в 3-5 мм. Не бойтесь, потом его легко можно будет закрыть плинтусом.
• Монтируется столешница специальными креплениями, которые загоняются в поверхность снизу, проходя сквозь верхнюю панель напольного шкафа.

Пример крепления столешницы

Состыковка столешницы в углу происходит за счет особой металлической планки, закрывающей щель между двумя поверхностями.

Зазор между двумя половинами столешницы скрывает металлическая планка

В завершение утюгом или феном приклейте к месту распила декоративную мебельную кромку.

Декоративное оформление

В приоритет сегодня простота – действительно, экологичные, простые решения украшают современное пространство. Визуально оно воспринимается легче, добавляет воздуха в помещение, делает его гармоничным.

Подсказки по декору кухни, изготовленной самостоятельно:

Сама кухня может быть простой, неброской, но ее сделает более изящной гарнитур – например, под старину. Найти такие варианты несложно, и стоимость посильная, а восприятие интерьера сразу меняется.

Деревянную мебель можно покрасить специальными меловыми красками: они экологичны, очень популярны и смотрятся хорошо. И, главное, рассчитаны в том числе на использование неспециалистами.

Подсветкой сложно испортить гарнитур, и есть масса вариантов, как провести ее через него. Скрытый монтаж или использование специального карниза – есть хорошие варианты украсить мебель с помощью светового, к тому же функционального декора.

Открытые полки – не выходящий из моды элемент гарнитура. Сейчас он вышел на какой-то новый виток популярности. На полках выставляют красивые емкости для сыпучих продуктов, которые задают настроение интерьеру.

В целом стоит обратить внимание на ретронаправления: сейчас многие дизайнеры черпают вдохновение из мебели и интерьеров кухонь 60-х, 70-х. Это уютные пространства, лишенные пластиковой избыточности, а также акцентов, свойственных хай-теку и минимализму, например

Вместо дверок в кухонных нижних шкафчиках может использоваться текстиль, а внутри шкафчиков может быть не «грустная» фанерная стенка, а красивые моющиеся обои. Декоративный кирпич все меньше используется для зонирования частей кухни, но, если его обыграть как часть исторической кладки здания, интерьер сразу преображается.

Также часто идеей выступает максимально простая, даже примитивная кухня, но которую «делает» декор в виде емкостей для сыпучих, разных баночек и элементов хранения, текстиля, растений и т. д. В таком случае кухня будет недорогой, простой, фоновой, однотонной. А вот декор, подобранный на усмотрение и по вкусу хозяина, разукрасит этот фон.

С чего начать проектирование кухни

Разработка проекта начинается с создания эскиза, поиска концепции, а затем определяется возможность ее реализации в существующих условиях. Для этого необходимо подобрать размеры основных элементов в соответствии с параметрами помещения.

Размеры кухонного гарнитура и его основных элементов подбираются с учетом параметров помещения

Обмер помещения – что учесть

На первом этапе необходимо подготовить обмерочный план кухни, чтобы наглядно отобразить конструктивные особенности помещения, расположение оконного и дверного проема, труб, стояков, розеток, включателей.

Обмерочный план кухни

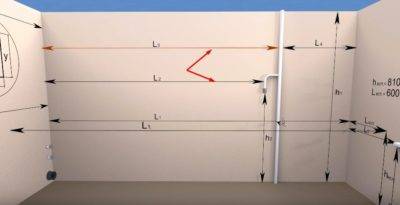

Для разработки проекта кухонного гарнитура требуется выполнять ряд измерений.

Таблица 1. Необходимые измерения

Иллюстрация	Описание
Замер №1	Важный показатель – высота потолка (h1 на схеме). Если в помещении имеется натяжной потолок или предполагается его установка, то от значения h1 потребуется отнять 4-5 см. При наличии гипсокартонных потолочных конструкций выполняют два замера: h1 и от пола до гипсокартонной конструкции.
Замер №2	При расположении на кухне газовой трубы также необходимо выполнить ряд измерений: h2 – расстояние от пола до газового крана, L4 – от смежной стены до газопроводной трубы и L8 – расстояние между трубой и стеной, вдоль которой она расположена.

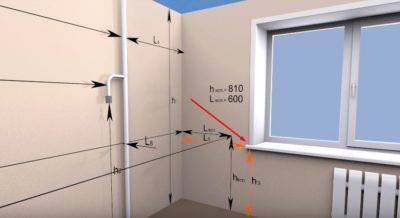

Замер №3	Чтобы определить – не будет ли подоконник мешать установке кухонного гарнитура, необходимо выполнить замеры, на схеме обозначенные как L5 b h3 – первый от угла смежных стен до края подоконника и второй от пола до подоконника. Если значение L5 превышает 60 см, то расстояние от пола до подоконника не измеряют.
Замер №4	С противоположной стороны от стены до трубы выполняют замеры L3 – от угла до газопроводной трубы и L2 – от угла до крайней точки газоотводной трубы. Зная значение расстояний L1, L3 и L4 можно определить диаметр газовой трубы.
Замер №5	На этой же стене и противоположной определяют расположение виртуальной точки, которая образуется при схождении линий с координатами 60 х 81-82 см. (Lвсп. и h всп. на схеме).
Замер №6	При соединении расположенных противоположно виртуальных точек будут получены две длины – от точки до точки и непосредственно между противоположными стенами от угла до угла. Эти две длины сравнивают и выбирают наибольшее, которое будет отображено на эскизе.
Замер №7	К основным размерам относится ширина противоположной от окна стены (L6 на схеме).

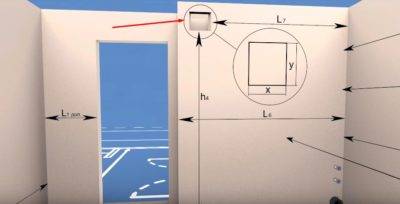

Замер №8	Также требуется определить место размещения вытяжного отверстия, выполнив измерения L7 (от угла) и h4 (от пола).
Замер №9	При расположении гарнитура на противоположной стороне – измеряют расстояние от дверного проема до стены (L1доп. на схеме).
Замер №10	При размещении гарнитура вдоль стены, смежной с той, вдоль которой проходит труба отопления, потребуются следующие измерения: L2доп. – от угла до края подоконника, L3доп. – от угла до трубы отопления, L4доп. – от трубы отопления до стены, вдоль которой она расположена.
Замер №11	Полученные замеры отображают на эскизе.

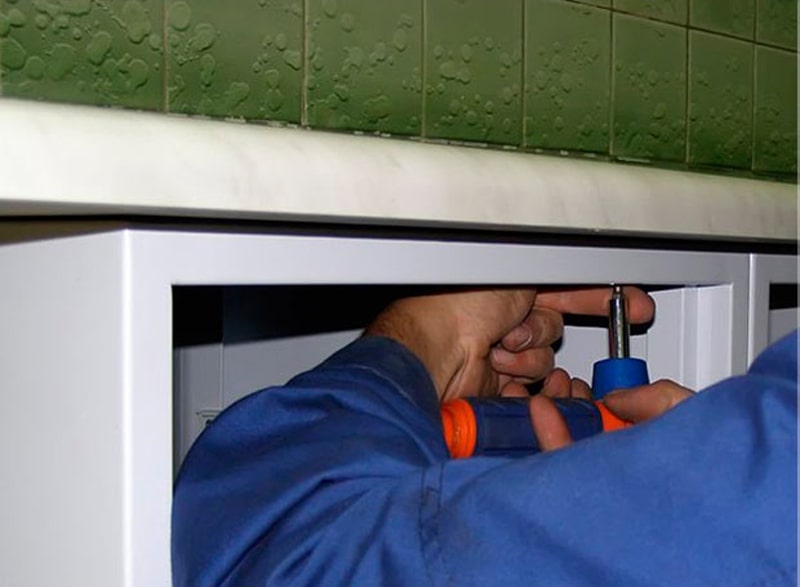

Крепим столешницу

Устанавливаем мойку и крепим столешницу

Схема сборки кухонного гарнитура в качестве «завершающего штриха» монтажа нижней его части предлагает закрепить столешницу:

• Кладем столешницу на тумбы и проверяем ее горизонтальность с помощью уровня. При необходимости еще раз корректируем высоту ножек.
• Просверливаем отверстия в планках, на которые столешница ложится. Чаще всего на каждую тумбу достаточно четырех отверстий — двух в передней планке, и двух — в задней.
• Через эти отверстия фиксируем столешницу саморезами. Если поверхность столешницы неровная (плиты ДСП могут выгибаться из-за хранения в неподходящих условиях), можно с силой надавить на нее и вкрутить саморез.

Использование ламинированной ДСП в изготовлении мебели

Справочная информация

 ДСП — древесно-стружечная плита. Это листовой материал, изготовленный путем горячего прессования древесных частиц, смешанных со связующим веществом. В качестве связующего применяют мочевино-формальдегидные, фенол-формальдегидные и другие смолы. Изготавливают ДСП из различной стружки и других отходов лесопильного, деревообрабатывающего и фанерного производств. Плостность плиты ДСП находится в диапазоне от 550 до 850 кг/м3.

Производство ДСП зародилось в конце 30-х годов ХХ века в Германии и Швейцарии. Причиной подобного прогресса считают резкое уменьшение лесных ресурсов в Европе. Специалисты называют два достоинства ДСП — легкость обработки и экономичность.

 ДСтП классифицируют следующими способами:

 1. сорт

 Различают плиты 1 сорта, 2 сорта, а также несортную плиту, используемую, как правило, в строительных целях. Для мебели используется ДСП 1-го сорта. По ГОСТ 10632-89 такое ДСП не должно иметь углублений или выступов, царапин, парафиновых, пылесмоляных или смоляных пятен, сколов кромок, выкрашивания углов, недошлифовки, волнистости поверхности. Толщина плиты — 10-26 мм.

 2. марка

 Марки характеризуются физико-механическими характеристиками. Наиболее качественной является марка П-А. Она также отличается более низкой шероховатостью, более низким процентом разбухания и более высокой прочностью на изгиб и растяжение.

 3. вид поверхности

 Во-первых, их разделяют по типу наружного слоя — крупная стружка, обычная поверхность или же мелкоструктурная поверхность. Например, более качественной считается ДСП, у которой мелкоструктурная поверхность (по торцу у нее видно, как внутри ДСП рыхлая, а к поверхности уплотняется).

 Во-вторых, плиты разделяют по облицовке. Она может отсутствовать совсем (используется для строительных нужд), может быть декоративное покрытие из пленок, шпона, ламината (бумажно-слоистого пластика) и лака.

 Наиболее популярно ламинированное ДСП. Это ДСП, облицованная пленкой на основе термореактивных полимеров (бумажно-смоляными пленками).

 Альтернативы ламинированию — каширование и шпонирование. Каширование менее надежно, чем ламинирование (нередко происходит отслоение пленки), а шпонирование значительно повышает стоимость ДСП.

 4. класс эмиссии формальдегида

 ДСП разделяют на классы Е1 (до 10мг формальдегида в 100г сухой плиты) и Е2 (от 10мг до 30мг формальдегида в 100г сухой плиты). ДСП класса Е2 запрещена в производстве детской мебели. Так же запрещено производство ДСП с содержание формальдегида более 30мг в 100г сухой плиты.

 5. степень обработки

 Если не вдаваться в цифры, то разделяют на шлифованную ДСП и нешлифованную.

 6. водостойкость

 ДСП делят на обычную и повышенной водостойкости. Последние в маркировке имеют букву «В». Водостойкость ЛДСП придает парафиновая эмульсия, которая вводится на этапе прессования плиты.

 Измеряют водостойкость разбуханием плиты за 24 часа. У обычной плиты марки П-А — разбухание составляет 22%. У обычной плиты марки П-Б — 33%. У водостойкой ДСП — до 15%.

 7. другое

 Путем добавления различных веществ получают новые виды ДСП с требуемыми свойствами. Например, огнестойкие.

                На данный момент в Беларуси, России и Европе ДСП является основным материалом, используемым в производстве корпусной мебели. В чистом виде ДСП практически не используется, применяется в основном ЛДСП — ламинированная ДСП. При этом мебельщики употребляют как сокращение «ЛДСП», так и «ЛДСтП». Исходя из того, что покупатель все же привык к термину ДСП, выездной проектировщик вынужден использовать именно эту аббревиатуру.

 Чаще всего дизайнерами и мебельщиками Минска применяется ЛДСП 1-го сорта марки П-А класса Е1 с ламинированным покрытием. Используются плиты толщиной 10мм, 16мм, 25мм.

Работа над проектом

Необходимо создать проект кухни, представить себе его, придумать несколько вариантов расположения секций и функциональных элементов.

Перед созданием проекта делаются наброски, создается эскиз привлекательного мебельного изделия

Для этого не понадобится умение делать чертеж кухни или хорошие художественные навыки. После этого выбирается подходящие по цвету материалы, ручки для фасадов,а также другие аксессуары.

Можно воспользоваться компьютерными программами для объемного моделирования

Замер помещения

Предварительно делается замер

Прорисовывается каждый элемент в помещении с указанием его размеров, расположения относительно стен и других предметов.

Правила:

Расстояние между стенами в нише, где будет расположен кухонный гарнитур, измеряется в 3 местах:

1. Возле пола.
2. Посередине высоты стены
3. Возле потолка.

Такой способ измерения позволяет определить кривизну стен и вычислить общий размер секции, чтобы кухонный гарнитур поместился в нишу между стенами.

Точно указывается расположение всех розеток, труб, коммуникаций, искривлений, углублений или выступов.

Чтобы определить расположение каждого объекта, указывается его форма, размеры, а также расстояние до других элементов, до стен, потолка, пола. Только точный замер гарантирует соответствие кухонного гарнитура индивидуальным особенностям помещения.

Последствие ошибки замерщика

Этот документ является частью проекта кухонного гарнитура и составляется, когда все отделочные работы в помещении будут закончены.

Если вносятся изменения в планировку помещения или выполняется простейший косметический ремонт, необходимо проводить замер заново.

Самостоятельное проектирование

Сначала учитываются размеры помещения, в котором устанавливается кухонный гарнитур. На чертеже отображается расположение коммуникаций, вентиляционные отверстия, оконные проемы, выступы, ниши.

Сначала разрабатывается простая схема кухни, на которой отображаются габариты помещения

После этого определяется варианты расположения столешниц, шкафчиков, других элементов кухонного гарнитура. Используются стандартные размеры секций, отдельные элементы приходится проектировать индивидуально, учитывая особенности помещения.

После выбора места расположения основных элементов кухни подбираются секции для верхнего и нижнего яруса

Для этого рекомендуется использовать компьютерные программы, например Про100 (на видео) или AutoCAD или Autodesk revit. Необходимо выбрать вариант расположения кухни.

Варианты:

• Прямая.
• П-образная.
• Г-образная.

Выбираются места для расположения варочной поверхности, мойки холодильника, а также бытовой техники.

Необходимые материалы и инструменты

Гарнитуры для кухни изготавливают из разных материалов. Рекомендуемые:

• МДФ;
• ДСП;
• ЛДСП;
• мебельные щиты;
• массив дерева.

На этапе планирования конструкции и выбора дизайна, решают вопрос с материалом. ЛДСП – та же древесностружечная плита из ДСП, но ламинированная. Поскольку поверхность полотна защищена, это придает изделиям прочность и влагостойкость. Но структура панелей остается столь же рыхлой, плохо удерживающей элементы крепления тумб и шкафов.

Более прочный материал – МДФ. В его производстве не используют вредные для здоровья человека вещества: фенол и различные смолы. Полотна получают способом вакуумного прессования древесной пыли. Лицевую сторону оклеивают ламинированной бумагой или шпоном. Производители предлагают широкий спектр вариантов декорирования этих панелей.

Мебельные щиты – выгодный материал для того, чтобы собственноручно заняться кухонным гарнитуром. Щиты изготавливают из тонких досок сосны, березы, дуба и других пород дерева. Доски прочно соединяют между собой методом склеивания.

Также можно сделать кухонный гарнитур из гипсокартона своими руками. Все его элементы являются стационарными и неразборными. Каркас монтируют из металлопрофиля. Из гипсокартона изготавливают криволинейные навесные шкафы и тумбы, что придает кухне эффектность и уникальность. Для раскроя деталей используют влагостойкий ГКЛ толщиной от 12 мм. Размеры шкафов такой кухни могут быть самыми разными.

Для работ по изготовлению и сборке мебели потребуются следующие инструменты:

• измерительные (уровень, рулетка, линейка);
• электролобзик;
• шуруповерт;
• комплект отверток;
• пассатижи;
• молоток;
• струбцины;
• строительный степлер и скобы;
• угольник.

Если она имеет клеевую основу, фиксацию осуществляют с помощью утюга или фена. Если кромка бесклеевая, ее крепят к поверхностям методом приклеивания. Процесс обработки торцов называют кромкованием.

Для сборки частей кухонного гарнитура потребуется такая фурнитура:

• дверные петли для распашных шкафов (накладные, врезные, мебельщики предпочитают устанавливать специализированные петли-крокодилы);
• дверные ручки;
• ножки для туб;
• настенные крепления для навесных шкафов;
• направляющие: шариковые или роликовые;
• металлобоксы для выдвижных ящиков с большой нагрузкой;
• выдвижные системы Карго.

Крепление деталей может осуществляться с помощью шпунтов или специальных винтов-конфирматов.
