Цоколь из кирпича на ленточный фундамент: устройство цоколя и поэтапная инструкция монтажа своими руками

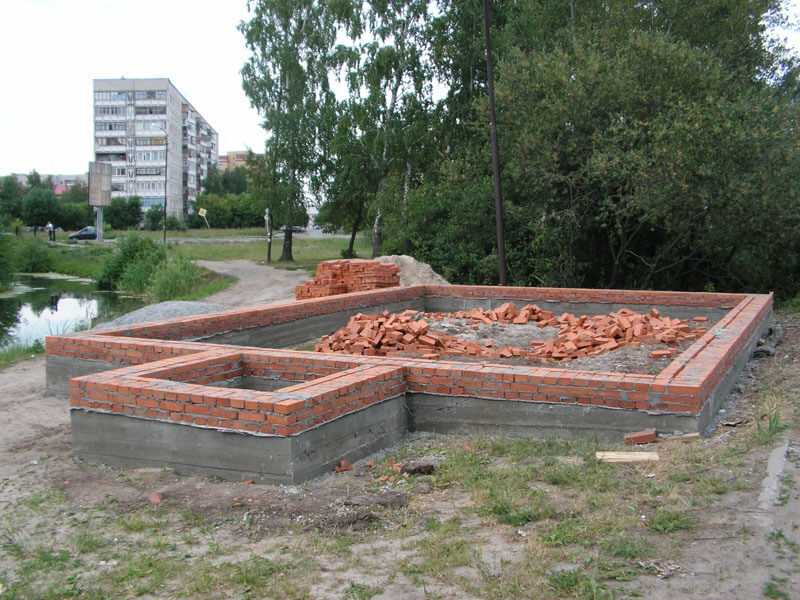

Выравнивание фундамента кирпичной кладкой

На фундамент опираются несущие стены здания. Секрет устойчивости строения зависит от ровности каждой из четырех его поверхностей. Для выравнивания нижней плоскости фундамента понадобятся такие инструменты
:

• лопата;
• строительный отвес;
• рулетка;
• молоток;
• емкость для цементного раствора;
• мастерок.

Создание на дне траншеи идеально ровной нижней плоскости фундаментной кладки начинается с устройства подушки из песка. Нижнюю плоскость не видно, но ее неровности могут привести к проблемам в эксплуатации здании. Неровную нижнюю плоскость выровнять впоследствии не удастся, необходимо сразу делать ее идеально ровной.

Качественно изготовленная опалубка позволяет получить ровные внутреннюю и внешнюю поверхности. Однако бывают случаи, что фундамент не получается ровным, несмотря на выполнение всех правил устройства опалубки.

Как выровнять фундамент кирпичом? Способы выравнивания поверхности основания

1. Установка новой опалубки и заливка раствора бетона позволяет справиться со значительными неровностями поверхностей.
2. Обкладка кирпичом актуальна для устранения незначительных дефектов основания.
3. Обтяжка сеткой рабицей, фиксируемой толстым слоем штукатурки.
4. Покрытие слоем дополнительной теплоизоляции (пенополистиролом, минеральной ватой) скрывает небольшие неровности.

Способы выравнивания верхней плоскости фундамента

Чаще, именно верхняя плоскость основания грешит неровностью. Поскольку от нее строятся стены, требуется идеальная ровность. Для получения ровной поверхности постоянно используют водяной уровень
. Гидроуровнем проверяют, прежде всего, углы, потом и периметр основания. Следует помнить, только водяной уровень без пузырей дает верные измерения. Заканчивая кладку, следует применять жидкий цементный раствор, который позволит выровнять поверхность по всей площади.

Исправить небольшой перепад, к примеру, 2 см, относительно нуля можно кирпичной кладкой, если изменить толщину горизонтального шва. СНиП устанавливает нормы
к толщине горизонтального шва — максимальная величина не должна превышать 12 мм, с допуском +3, -2 мм. Допускается отклонение до 15 мм от горизонтали на 10 м кладки. Такое отклонение устраняется кладкой следующего ряда кирпича.

Исправление фундамента уже готовой постройки
– сложная процедура, требующая вмешательства квалифицированных специалистов. В таком случае, лучше не рисковать и обратиться к профессионалам.

Чтобы повысить устойчивость возводимого здания, на поверхности ленточного основания выкладывают цоколь. Цоколь – это часть фундамента, расположенная над землей. Непосредственно на этой части возводятся стены конструкции. Для выкладки цоколя можно использовать бетон или сборные железобетонные конструкции. Однако для деревянных или каркасных строений отличным вариантом будет кирпичный цоколь, уложенный на ленточный фундамент.

Этапы и технология

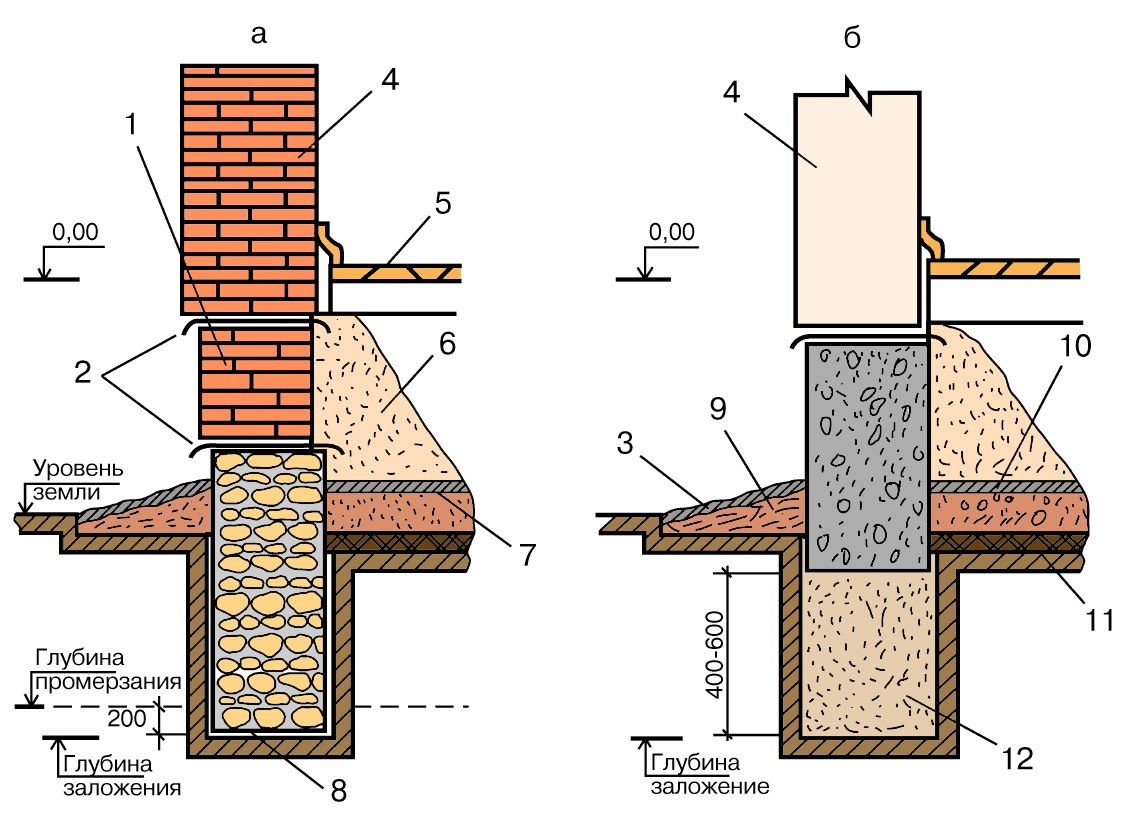

Первый этап строительства – расчеты фундамента:

• его высоты,
• глубины залегания,
• толщины стенок.

Глубина залегания должна быть на минимум 10 см ниже уровня промерзания грунта. Также проводится расчет количества:

• кирпича,
• арматуры,
• раствора и других материалов.

Точно рассчитать параметры основания помогают онлайн-калькуляторы. Но в любом случае ширина ленты должна быть больше ширины стен дома, минимум на 5-7 см.

После расчетов и закупки материалов начинается строительство фундамента:

1. Земляные работы. Проводится разметка участка, на ее основе выкапывают траншею под фундамент. Ее ширины должно быть достаточно для кладки, двух слоев гидроизоляции. Если грунт глинистый, основанию нужна отсыпка, что увеличивает ширину траншеи на 1 м.

2. Обустройство песчаной подушки – на дно траншеи выкладывается слой песка, утрамбовывается. Толщина слоя – от 10 до 15 см.
3. Гидроизоляция. Рекомендуется использовать полимерные материалы, но применяют и рубероид в несколько слоев. Листы материалов складывают в виде кармана, так, чтобы они полностью покрыли дно и стены траншеи, без швов.
4. Монтаж опалубки высотой 10 см – под заливку бетонной подушки, которая увеличивает несущую способность фундамента.
5. Армирование подушки – по желанию.
6. Заливка бетона.
7. Застывание бетона.
8. Выполнение кладки.

Кладку начинают с углов здания, с полным заполнением швов штукатуркой в нижней части фундамента. Для повышения прочности основания кладку армируют сеткой или штырями, через каждые 3-4 ряда.

Подходят такие материалы:

• геотекстиль;
• экструдированный пенополистирол;
• специальные цементные составы;
• битум.

Гидроизоляцией покрывается и верхняя часть фундамента, на которой возводят стены дома.

Последний этап – засыпка пространства между фундаментом и стенами траншеи мелкофракционным строительным мусором, песком, щебнем или гравием – этот слой выполняет функции дренажа. Поверх дренажа делают бетонную отмостку, под небольшим уклоном от стен.

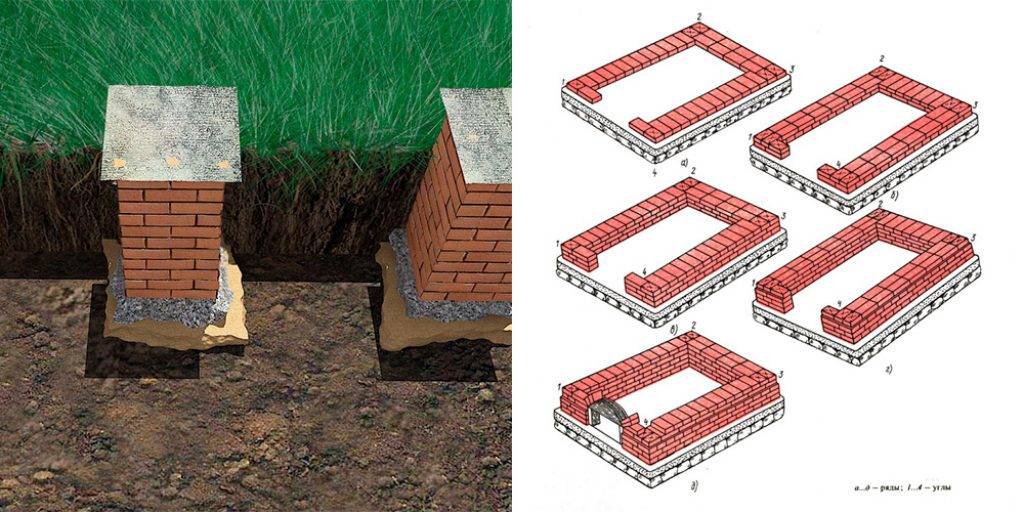

Сооружение ленты под столбы

Тяжелый забор тоже нуждается в надежной опоре, которой и являются кирпичные столбы. Для них возводится ленточный фундамент – мелкозаглубленный.

При глубине промерзания грунта более 80 см выкапывается траншея глубиной 1 м, это же касается участков с высоким уровнем грунтовых вод, с пучинистой почвой. В остальных случаях достаточно глубины 50 см.

Этапы строительства:

1. Расчет параметров основания.

2. Копка траншеи с шириной на 20 см больше, чем толщина ленты.
3. Гидроизоляция – слой рубероида и полиэтилена.
4. Отсыпка песка слоем 5-7 см.
5. Отсыпка щебня слоем до 15 см.
6. Монтаж опалубки.
7. Закладка арматуры сечением 8-12 мм.
8. Заливка бетона.
9. Застывание бетона, демонтаж опалубки, строительство кирпичных столбов.

Столбы для забора можно строить и без ленточного основания. Но бетонная лента повышает прочность всей конструкции, обеспечивает ее правильную геометрию.

Технология кладки

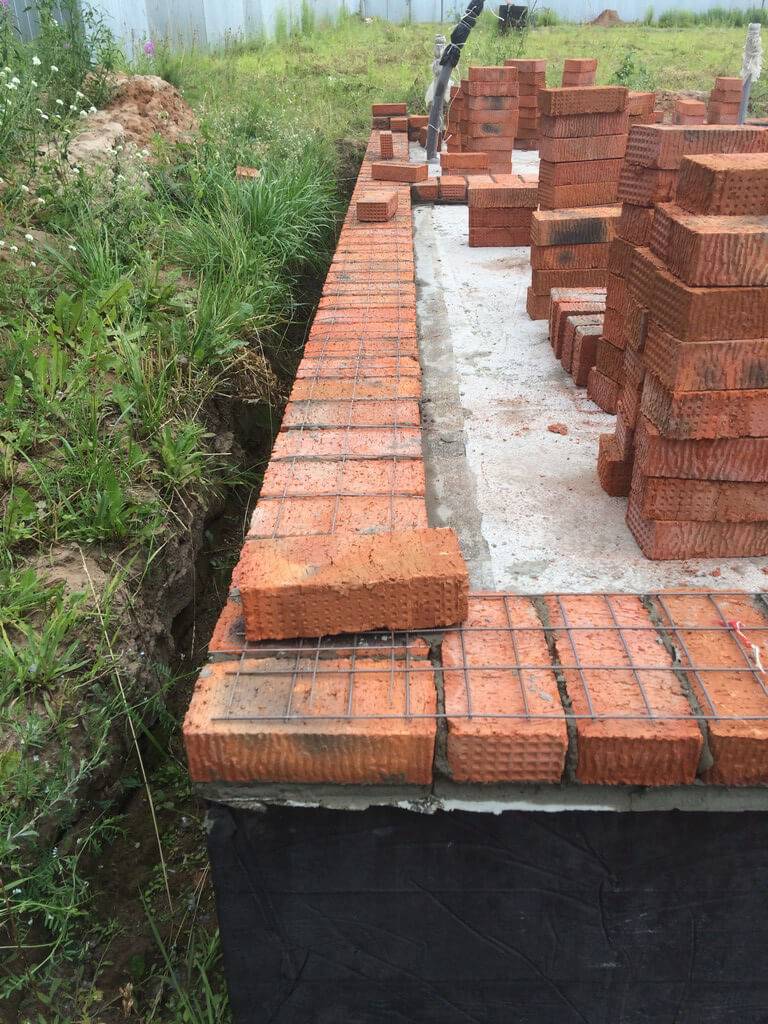

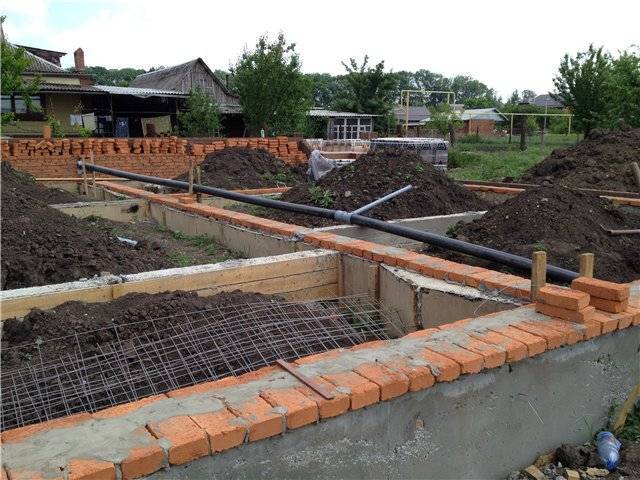

После того как сетка из арматуры установлена на фундаменте конструкции, нужно приступить к процессу закладки. Выложить цокольный каркас придется с углов. При этом после того, как будет оформлен первый ряд, проверяют ровность конструкции строительным уровнем. Кладка кирпича на фундамент выполняется строго горизонтальными рядами в один кирпич или в 1,5, реже в 2 кирпича. Каждый этап кладки покрывается раствором, толщина которого примерно 2,5 см. После того как кирпичный фундамент становится высотой в четыре ряда, рекомендуется начать процесс возведения стен. Цокольная поверхность отделывается преимущественно декоративным камнем. Бывает, что в качестве отделочного материала для здания используется плитка.

Если в помещении планируется возвести цокольный этаж на кирпичный фундамент, стоит позаботиться об установки вентиляционной системы. Отверстия для вентиляции лучше положить на высоте 15 см от уровня земли. Размер окошка зависит от общего диаметра труб для отдушин. Класть цоколь нужно не на землю, с использованием гидроизоляционного слоя в верхней части. Поэтому по завершении установки изоляции, прокладывают пласты рубероида.

Если в будущем планируется утепление конструкции, раскладка выполняется в полтора кирпича.

Какой кирпич используется и сколько?

Перед тем как начать делать устройство, необходимо позаботиться о закупке материалов для работы

Важно правильно рассчитать количество красного кирпича. Для этого ширина и высота раскладки умножается на периметр фундамента, таким образом, рассчитывается объем. Средние показатели расхода материала — 400 кирпичей на 1 м³ полученного объема

Однако это приблизительные показатели, точное число зависит от параметров и типа использованного материала

Средние показатели расхода материала — 400 кирпичей на 1 м³ полученного объема. Однако это приблизительные показатели, точное число зависит от параметров и типа использованного материала.

При покупке кирпичей важно учитывать процент боя, поэтому рекомендуется приобретать на 10—15% больше рассчитанного количества. Чтобы заложить кирпичный цоколь своими руками не рекомендуется использовать в работе силикатный материал или бетонный блок. Использование опасно тем, что такой кирпич максимально впитывает влагу и впоследствии влияет на разрушение фундамента и несущих стен

Плюс ко всему страдает поверхность кладки, плохо ложится и держится штукатурка. Оптимальными вариантами вместо использования силикатного в строительном процессе является применение таких видов кирпичей:

Использование опасно тем, что такой кирпич максимально впитывает влагу и впоследствии влияет на разрушение фундамента и несущих стен. Плюс ко всему страдает поверхность кладки, плохо ложится и держится штукатурка. Оптимальными вариантами вместо использования силикатного в строительном процессе является применение таких видов кирпичей:

Чтобы заложить кирпичный цоколь своими руками не рекомендуется использовать в работе силикатный материал или бетонный блок. Использование опасно тем, что такой кирпич максимально впитывает влагу и впоследствии влияет на разрушение фундамента и несущих стен. Плюс ко всему страдает поверхность кладки, плохо ложится и держится штукатурка. Оптимальными вариантами вместо использования силикатного в строительном процессе является применение таких видов кирпичей:

• клинкерный,
• сухого или полусухого прессования,
• поризованный,
• керамический,
• глиняный.

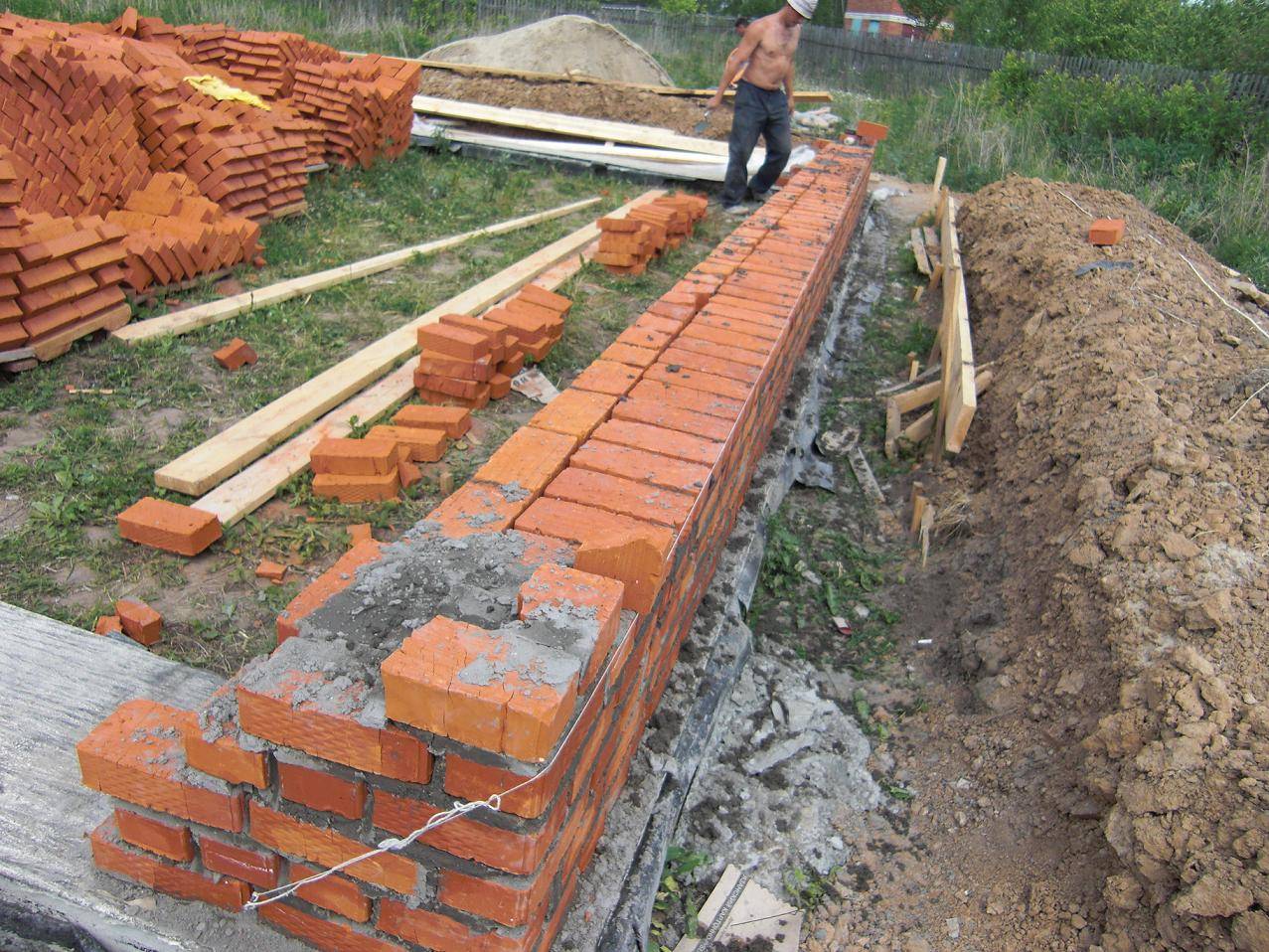

Работы по укладке

Самый ответственный этап в начале строительства цоколя — это возведение углов. Первый ряд необходимо выкладывать строго по всей ширине строения. Раствор из цемента, воды и песка должен иметь следующие пропорции 1:3:3.

СОВЕТ: иногда в качестве пластификатора применяют мыльный раствор. Во время возведения фундамента необходимо позаботиться и о качественной вентиляции

Начинать работу можно только тогда, когда углы будут равны 90 градусов, а размеры ширины, длины и диагонали совпадать.

ВНИМАНИЕ! Если кладка цоколя будет только из кирпича, то его ширина должна составлять минимум 50 см, меньше может быть только в том случае, если утепление будет из пенопласта. Если строение будет иметь цокольный этаж, то высота цоколя составляет 70–100 см, если же не будет, то 40 см.. Цокольный этаж из кирпича изнутри утепляют по желанию, а снаружи требуется мастика, которая наносится кистью, валиком или специализированным аппаратом

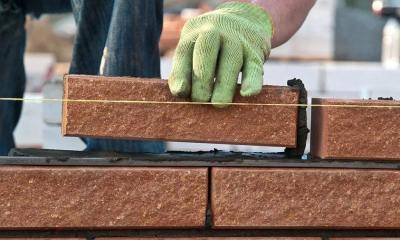

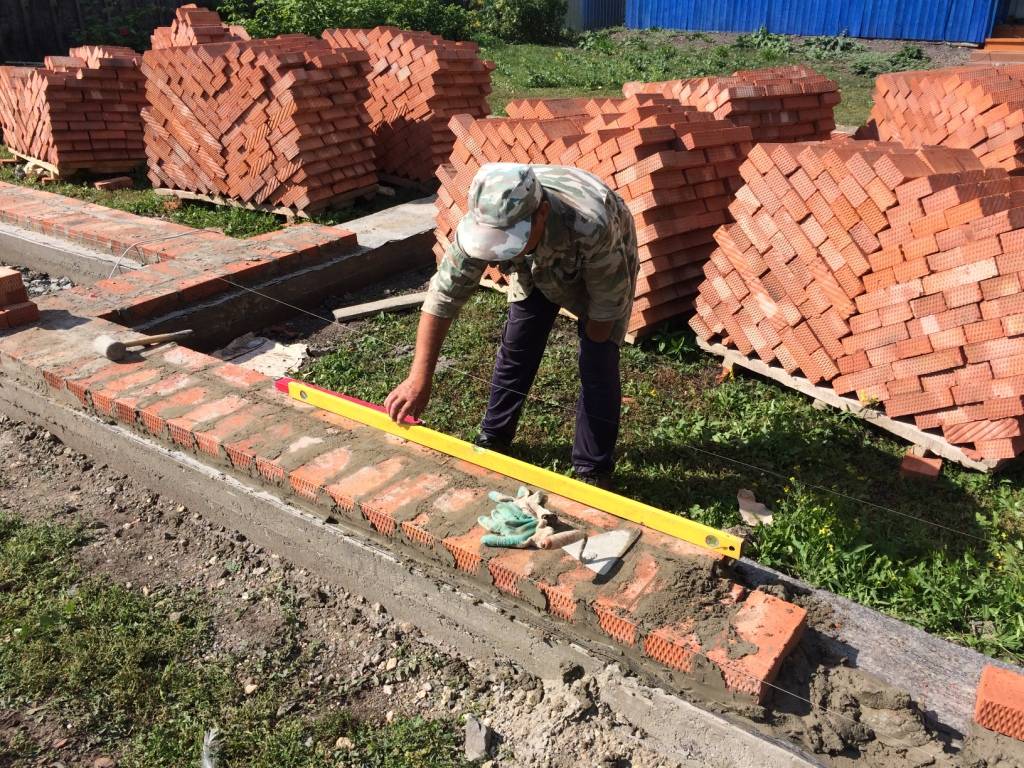

Кладка производится при постоянным контролированием уровня и шнура

Цокольный этаж из кирпича изнутри утепляют по желанию, а снаружи требуется мастика, которая наносится кистью, валиком или специализированным аппаратом. Кладка производится при постоянным контролированием уровня и шнура.

ВНИМАНИЕ! Исправить неточности при помощи толщины раствора между рядами кирпича нельзя — может завалиться стена и потом придется разбирать всю конструкцию!

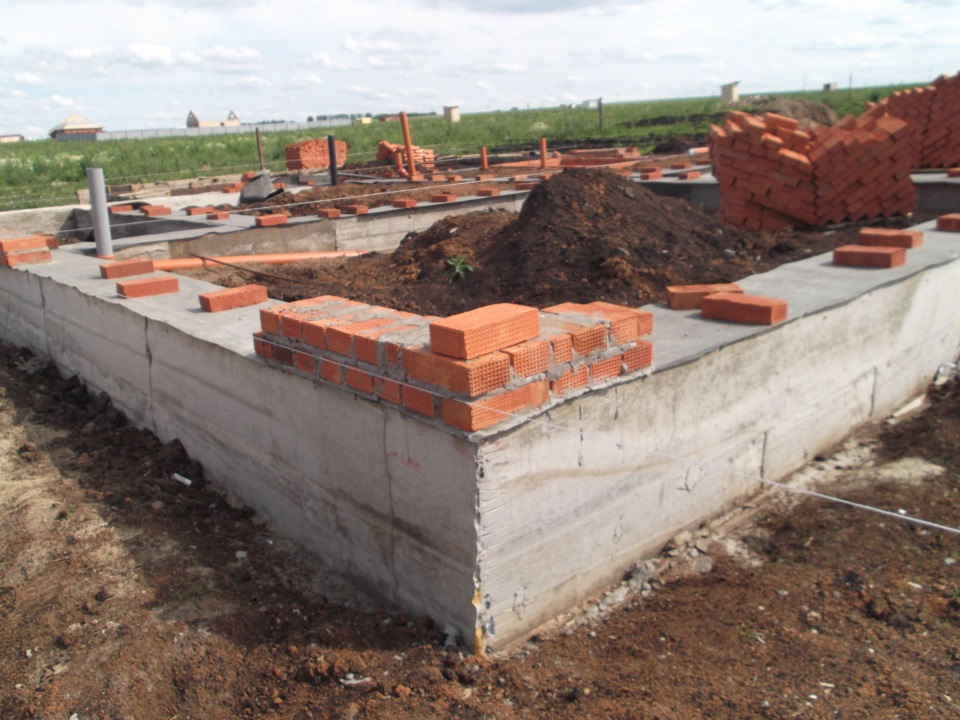

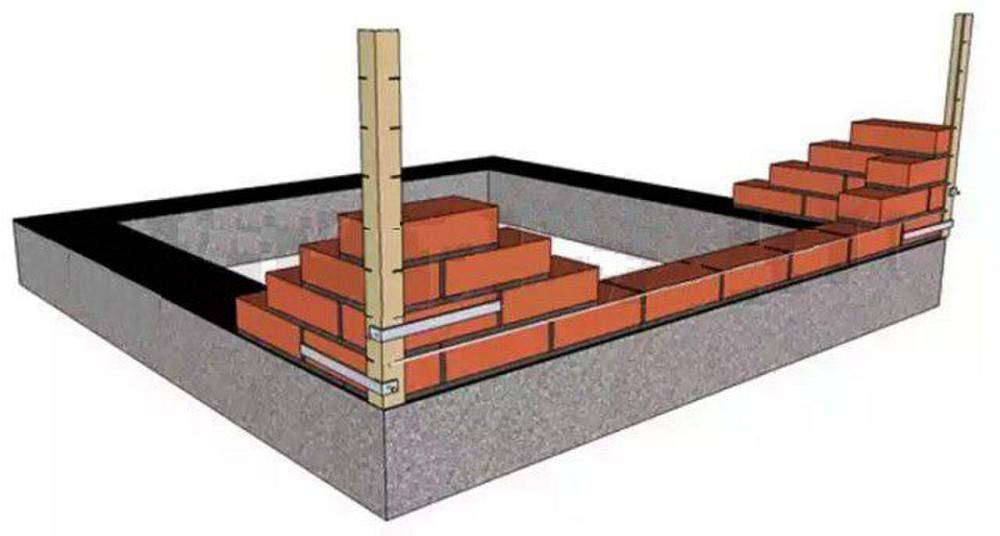

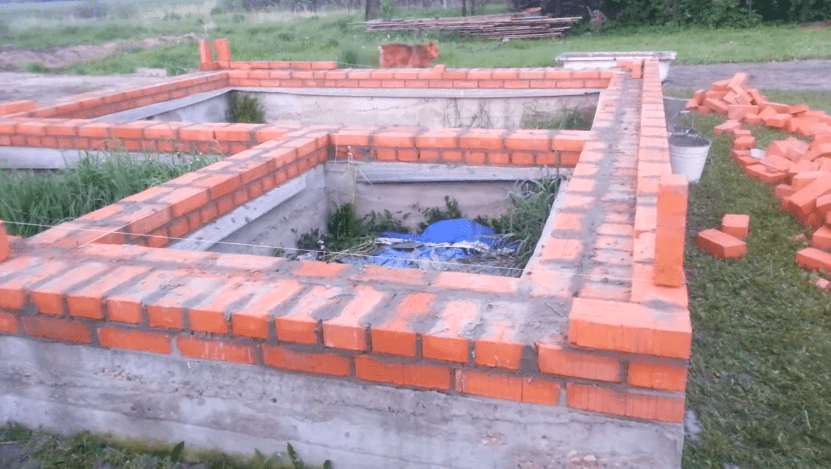

Выставление углов

Выставление углов во время кладки цоколя — это одна из главных задач, неверно расставлены углы приведут к кривизне стен!

Для этого положить на сухую ряд кирпичей по углам и определив желаемую ширину цоколя. Все углы необходимо выставить по уровню.

При помощи шпагата или рулетки необходимо измерить длину всех сторон и 2 диагонали — если углы выставлены правильно, то размеры должны идентично совпадать.

СОВЕТ: для того чтобы проверить на кривизну будущие стены, для этого измеряют по внутренней стороне линии от угла до угла.

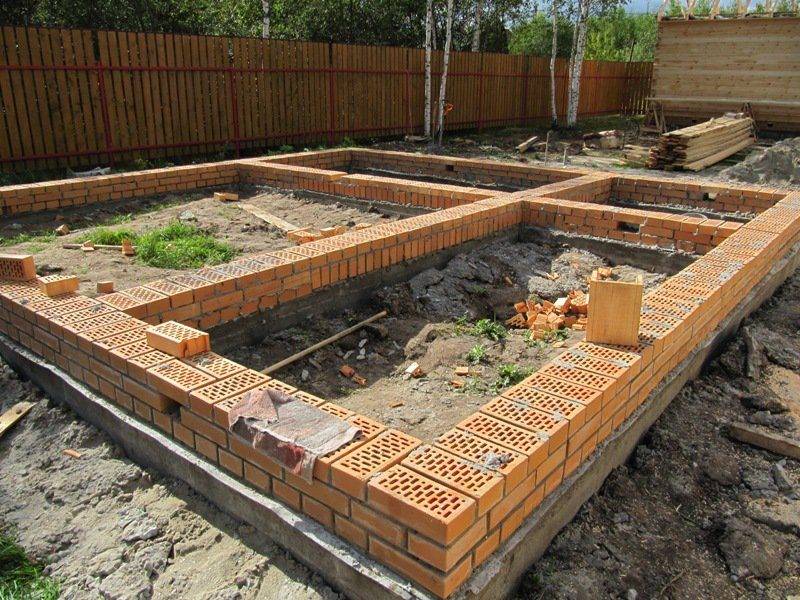

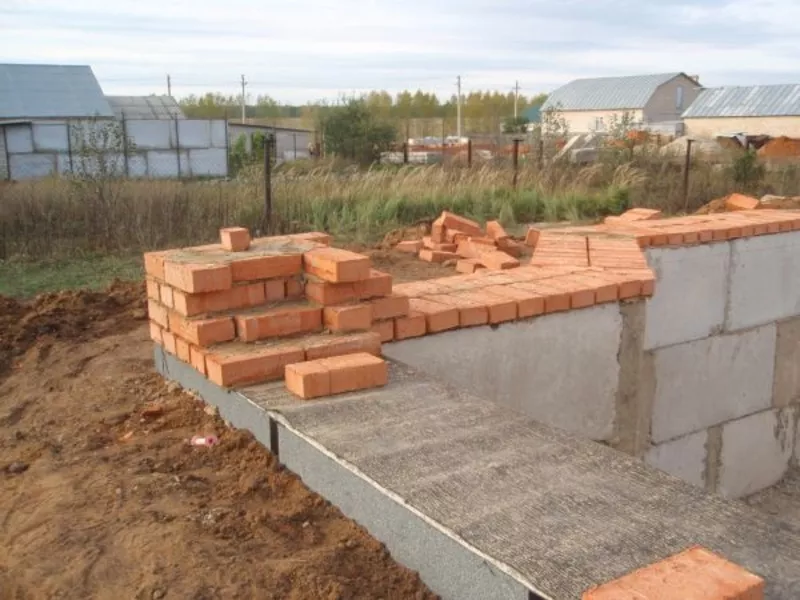

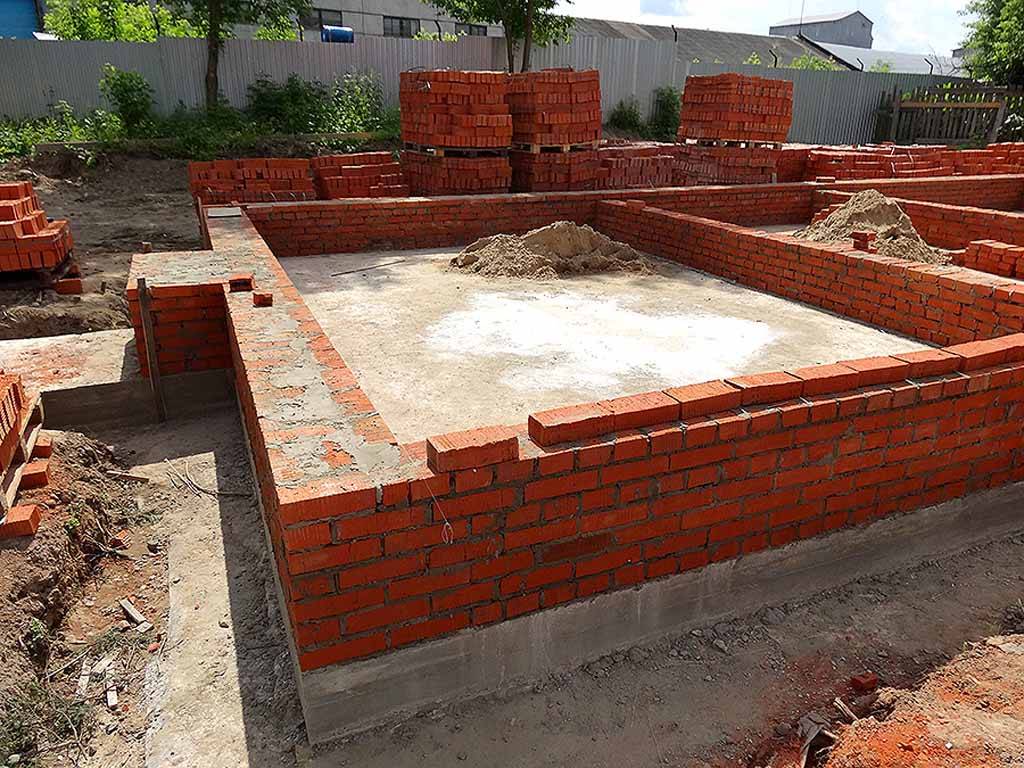

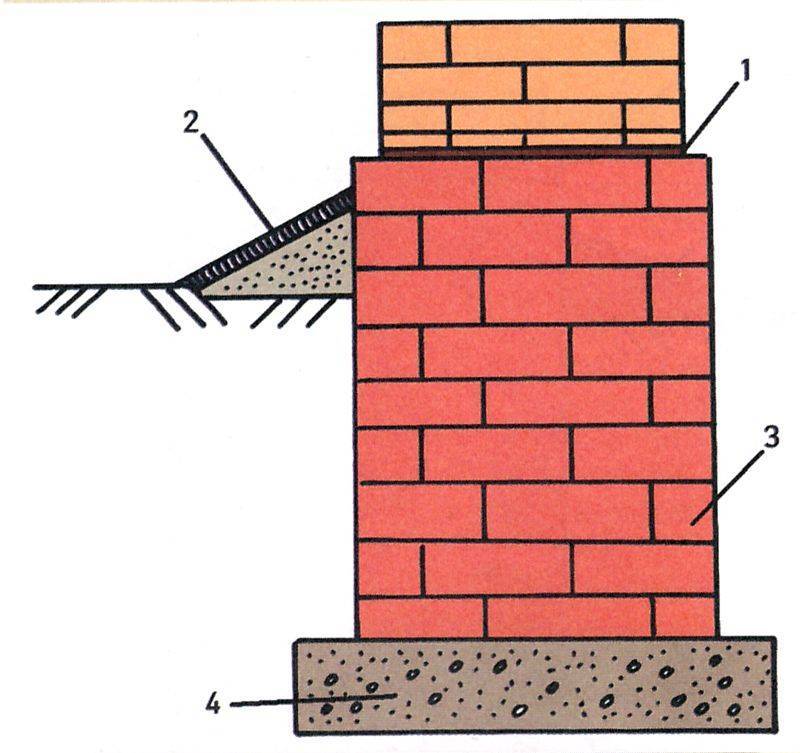

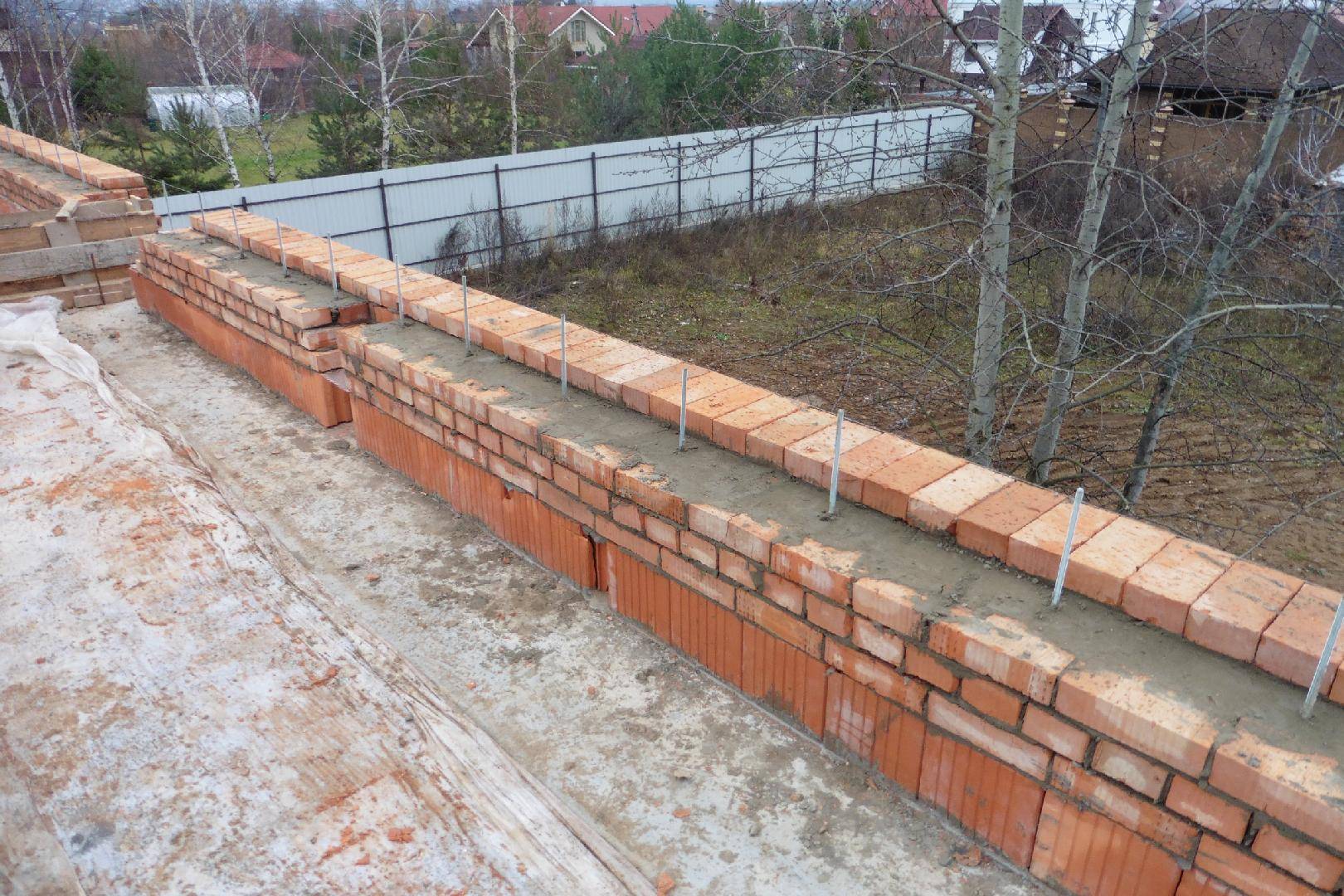

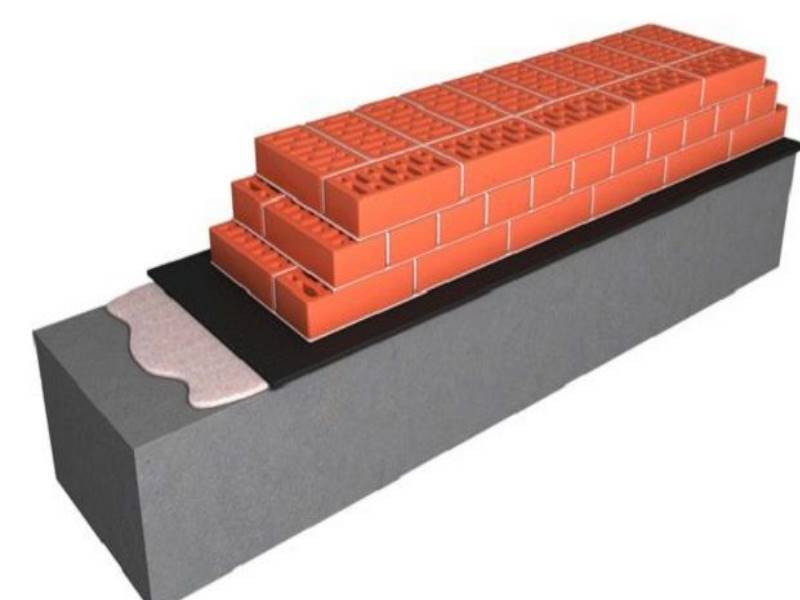

Кладка цоколя из кирпича поверх фундамента

Приступать к монтажу можно только после того, как будут произведены все замеры. Для закрепления кирпичей требуется цементно-песчаный раствор в соотношении 1:3, водой разбавляют до необходимой густоты раствора.

Основным условием на этой работе является тщательное заполнение вертикальных или горизонтальных швов приготовленным раствором для прочности фундамента.

Утепление цоколя

Для утепления фундамента требуются водонепроницаемые материалы как пенополистирол, которым необходимо обработать всю внешнюю поверхность, закрепляют его особым клеем — в состав которого не входят ацетон и сольвента — которые наносят ему вред.

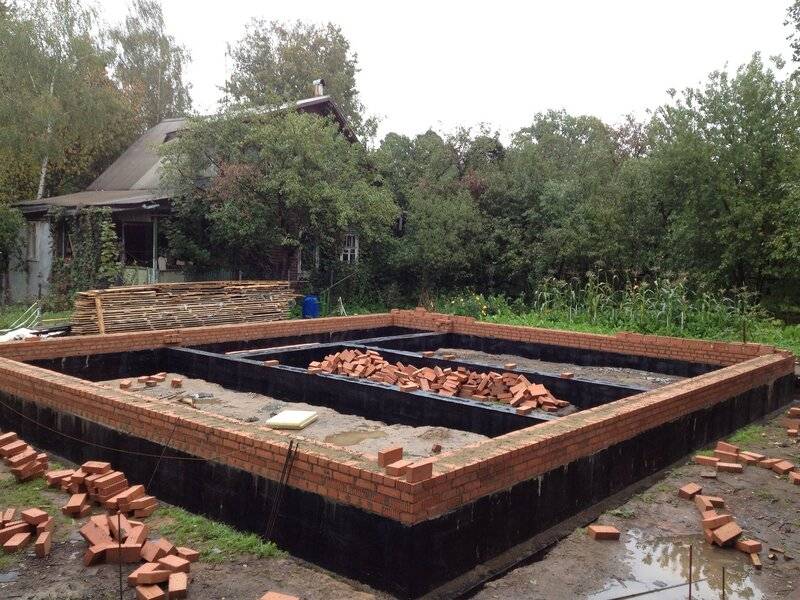

Гидроизоляция цоколя

https://youtube.com/watch?v=AivqI821mSs

Перед тем, как приступать к возведению конструкции, нужно позаботиться о том, чтобы все гидроизоляционные материалы были в запасе — штукатурка, камень, керамическая плитка.

Способы гидроизоляции:

• Гидроизоляцию проводят на 2 уровнях — в самом низу, перед первой кладкой кирпича, и поверх кирпичей. Самым простым способом является укладка рубероида в два слоя. Первый слой гарантируем защищенность от влаги стены, а вторым слоем обеспечивается защита.
• Экструдированный пенополистирол, который закрепляют на внешней поверхности цоколя. Благодаря тому, что этот материал обладает нулевой водопоглащаемостью, он обладает высокими защитными свойствами. Также он обладает и теплоизоляцией, и поэтому придаст строению дополнительную защиту.
• Битумная смазка наносится на всю поверхность кирпичей толстыми слоем в несколько подходов.Различные штукатурные смеси.

ВНИМАНИЕ! Если совместить все варианты, то в итоге получите высокую гидроизоляцию!

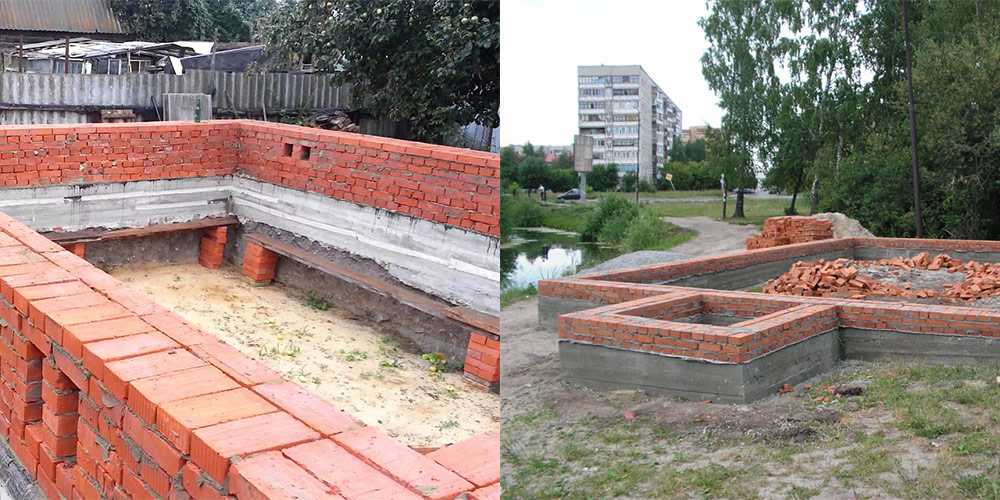

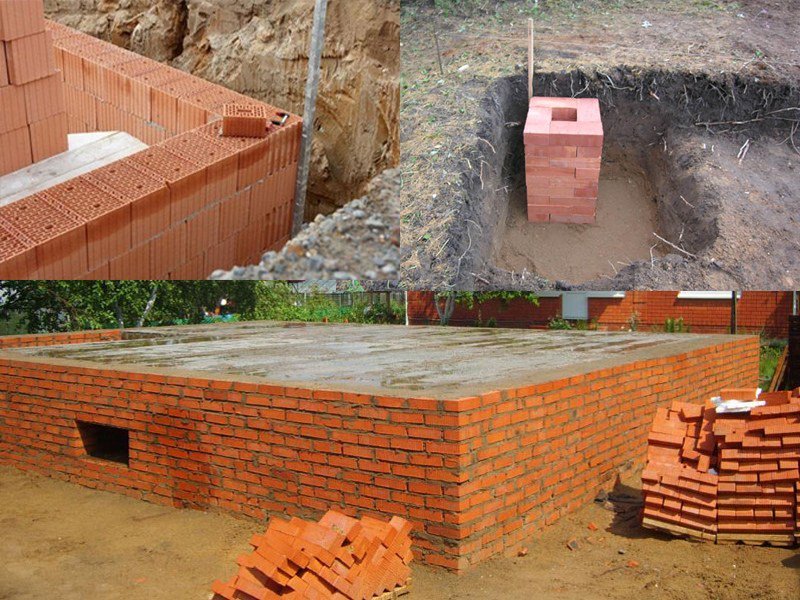

Вентиляция

В кладке фундамента в обязательном порядке должны быть отверстия, которые находятся на высоте 15 см от земли, что обеспечит хорошую вентиляцию. Прикрывать отверстия нужно металлической сеткой или заслонками.

Защита цоколя из кирпича

Защита требуется если необходимо остановить строительные работы. Для этого на возводимую конструкцию укладывается пленка, которая защищает каркас от различных неблагоприятных условий окружающей среды.

Несмотря на то, что в этой статье описаны подробные инструкции как класть цоколь из кирпича, они не помогут, если нет даже небольшого опыта работы с этими материалами.

Поэтому для тренировки можно попробовать выложить стенку клумбы. Если же уверенности по-прежнему нет, то в этом случае работу нужно доверить профессиональным строителями.

Как выложить своими руками?

Для того, чтобы возвести стену в один кирпич, нужна сноровка и опыт строителя. Для тех, кто впервые приступает к строительным работам нужно выполнять советы специалистов, четко соблюдать пропорции при производстве кладочного раствора и тщательно выполнять последовательность укладки.

Алгоритм укладки однокирпичной стены «вприжим»:

1. Первоначально готовят укладочный раствор в бетономешалке. Если применяется исходный цемент М-500, а рабочий нужен М-200 соотношение цемента и песка должно быть 1:3.
2. На изолированный фундамент размещают деревянную порядовку, для контроля ширины и линейности рядов.
3. Угловые порядовки укрепляют железными скобами.
4. Блоки располагают тычком/ложком. Во втором случае стеновая конструкция выйдет более широкой.
5. Раствором покрывают пастель уложенного кирпича и его боковую грань, которая стыкуется с предшествующим.
6. Кирпич укладывают на раствор и выдвигают его к тычку предшествующего блока, что позволяет сформировать ровный кладочный ряд.
7. Излишки раствора собирают, а строительный блок подгоняют ручкой киянки.
8. При тычковой кладке, отступают от кирпичной грани на 1 см, а если планируется штукатурка стен, отступают на 3 см.
9. Проводят перевязку — смещают верхний блок к вертикальному шву 2 х установленных ниже блоков на 100 мм.
10. Горизонтальность установленного ряда кирпича контролируют стройуровнем и установкой специализированной причалки, натягивая ее между уголками объекта.
11. Причалку дополнительно фиксируют промежуточными маяками, устанавливаемых каждые 5 м.

Даже самые незначительные ошибки, которые будут обнаружены, должны сразу же устраняться. Корректировка выполняется с углового блока, при этом все ряды контролируются отдельно.

Особенности для несущей стены

Возведение несущей стены особенно ответственный этап

В однорядной первый ряд укладывается наружу ложковым краем, а следующий – наружу тычковым. Поэтому поперечный шов сдвигается на 1/4 блока. Продольные швы в такой организации укладки сдвигаются на половину кирпичного блока.

При многорядной укладке чередуют не через каждый ряд, а через несколько ложковых. На практике применяют различное чередование. Для стандартной однокирпичной кладки, как правило, применяют метод перевязки тычкового ряда через 6 рядов.

Если используют кирпич – усиленный, то ложковые ряды уменьшают до 5, что обеспечит максимальную прочность стеновой конструкции и позволяет равномерно распределить все нагрузки.

Укладка кирпича при строительстве стен дома

Перед началом возведения стеновых конструкций, необходимо удостовериться, что поверхность фундамента залита ровно, не имеет уклонов и перепадов. Проверку выполняют с помощью гидроуровня.

Допустимым является отклонение до 1,5 см, при превышении этого значения, следует выполнить дополнительную выравнивающую стяжку на поверхности фундамента. Незначительные отклонения могут быть устранены при изменении толщины шва. Стены из кирпича лучше всего класть по идеально выровненной поверхности.

Укладка рубероида

Существует несколько способов укладки гидроизоляционного ковра из рубероида:

• Насухо – слой рубероида будет просто придавлен массой возведенной стены.
• С укладкой на горячую битумную мастику – масса наносится на конструкции в горячем виде, после чего производится непосредственная наклейка гидроизоляционного слоя.
• С помощью горелки – рубероид разогревают перед укладкой, горячий рубероид можно класть на подготовленное место.

Кладка кирпичных стеновых конструкций

После укладки изоляционного ковра, можно начать кладку стен из кирпича. Существует одна тонкость: перед укладкой кирпича на раствор, следует разложить первый ряд кирпичей на фундамент, чтобы посмотреть, удается ли закончить ряд целым камнем вровень с углом здания. Если до конца стены остается некоторое расстояние, то при укладке кирпича, следует увеличить толщину шва между кирпичами.

Обычно толщина шва в вертикальных рядах равна 1 см, но для исключения из объема кладки четвертей и половинок, заставляет несколько увеличивать ширину шва, чтобы вид выложенной поверхности имел аккуратный и симметричный вид.

Отступление первое: системы перевязки швов

Стены из кирпича приобретают прочность и долговечность только в том случае, если при их возведении применялось правило перевязки швов.

Однорядная кладка

Для предотвращения продольных разрушений кирпичных стен, кладка продольных вертикальных рядов (ложковых) должна осуществляться с перевязкой швов тычковыми рядами, при этом практикуется выполнять сдвиг кирпичного камня на ¼ или ½ кирпича. Такая перевязка швов позволяет возвести монолитную стеновую конструкцию высокой прочности.

Чаще всего кладка стен из кирпича выполняется с применением следующих систем перевязки швов: однорядная (цепная); трёхрядная; многорядная.

Приготовление раствора для кирпичной кладки

Кладка кирпича на цементный раствор

При больших объемах строительства, допускается использовать для кладки стен раствор, приготовленный в заводских условиях, доставленный на строительную площадку в миксерах. Использовать его необходимо в короткие сроки, иначе раствор затвердеет и придет в полную негодность.

На объектах с небольшим объемом кирпичной кладки, раствор можно замешивать непосредственно на строительной площадке.

Готовят раствор в бетономешалке или корыте (при перемешивании вручную). Основные ингредиенты для приготовления цементного раствора: цемент, песок, вода. Обычно на 1 часть цемента требуется 4 части песка. Смесь затворяется водой до консистенции густой сметаны.

Технология кирпичной кладки

Укладка кирпича может выполняться двумя способами:

• «Вприжим» – кладка выполняется на жесткий раствор, при этом способе необходимо выполнять обязательную расшивку швов. Кирпичи укладывают к вертикальным поверхностям ранее уложенных в стену камней.
• «Впритык» – этим способом ведется укладка кирпича на пластичный кладочный состав. Технология кладки сводится к следующим операциям:

Взять кирпич, обмакнуть его в ведро с водой, наклонной гранью захватывают некоторое количество раствора, нанесенного на кладку; придвигают камень к уложенным ранее кирпичам; осаживают кирпич.

Рекомендуем посмотреть видео, подробно рассказывающее о том, как класть кирпич на основание.

https://youtube.com/watch?v=sGE2TKsrNjs

Отступление второе: расшивка швов

Расшивку швов выполняют с целью придать наружным стенам аккуратный вид, для чего до момента схватывания раствора прорабатывают швы специальными инструментами, имеющими разную геометрическую форму: треугольную, прямоугольную, выпуклую, вогнутую, скругленную.

Как рассчитать количество кирпича

Расчет количества материала производится исходя из параметров цоколя.

Его высота всегда кратна целому числу рядов, а ширина соответствует обычным типам кладки:

• В полкирпича (120 мм). На 1 м2 кладки (с учетом швов) уходит 51 штука стандартного одинарного кирпича.
• В кирпич (250 мм). 102 кирпича на 1 м2.
• В полтора кирпича (380 мм). 153 шт/м2.
• В два кирпича (510 мм) 204 шт/м2 и т.д.

Необходимое количество кирпича можно рассчитать по площади ленты, руководствуясь приведенными нормативами.

Можно подойти к решению вопроса иначе и сосчитать количество брикетов поштучно, разделив длину ленты на длину одной штуки и умножив на количество кирпичей в толщину кладки и затем умножив на число рядов.

Для тех, у кого нет времени или желания заниматься подсчетами, моет быть полезен онлайн-калькулятор.

Их много, все они действуют по единому принципу — в соответствующие окошечки вводятся собственные данные — длина ленты, ширина, прочие исходные данные.

В результате получается нужное значение с учетом величины и других особенностей выбранного типа кирпича.

ВАЖНО! В любом варианте полученный результат следует увеличить на 15-20 %, чтобы компенсировать потери от некачественной резки, боя или иные непроизводительные расходы материала

Виды цоколей малоэтажных домов

Рассмотрим варианты обустройства цокольного уровня под строение из газоблока с использованием популярных материалов:

Полнотелый кирпич

Для строительства используется полнотелый кирпич марок М150…М250. На плитном или ленточном фундаменте кирпичный цоколь выкладывается на гидроизоляцию рулонного или обмазочного типа. Для кладки используется монтажный раствор М75…М150.

Достоинства полнотелого кирпича:

• низкая теплопроводность (в сравнении с монолитом) 0,56…0,81 Вт/м°C;
• низкая гигроскопичность (до 18%) – конструкция не будет «тянуть» влагу из нижележащего грунта. Это свойство ошибочно приписывают полнотелому кирпичу и бездумно теражируют по всему интернету! На самом деле все с точностью наоборот – он обладает высокой гигроскопичностью, гораздо выше газобетона!
• высокая прочность до 250 кг/см² – снижает нагрузку на фундамент, препятствует его деформации;
• морозостойкость до 500 циклов – выдерживает суровые российские зимы.

Мы уже живем в XXI веке, когда нас окружает смарт-техника, гаджеты и роботы, но «неграмотные» строители до сих пор строят по технологиям, которые еще существовали в Советском Союзе. Не нужно для устройства цокольной части дома применять кирпич – это пережиток прошлого! Так строили, потому что не было других материалов и технологий! Для строительства цоколя используйте только железобетонные конструкции или газобетон!

Монолитный бетон

Монолитно-бетонный цоколь – самая надежная и популярная конструкция в малоэтажном строительстве, как для поземного цокольного этажа, так и для надземной цокольной части дома. Наиболее популярная и надежная конструкция, когда на плитный фундамент надстраивают железобетонный ростверк. Такая конструкция необходима для участков с низкой несущей способностью грунта и с высоким уровнем грунтовых вод, а также для случаев, когда в площади застройки имеется перепад высот до 1м.

Преимущества монолита:

• Высокая прочность – монолит незаменим на нестабильных грунтах;
• Высокая скорость монтажных работ за счет использования штатной опалубки;

Бетонирование имеет следующую особенность: при всех своих достоинствах, он обладает высокой сравнительной теплопроводностью, поэтому его необходимо качественно утеплять полимерными утеплителями толщиной не менее 100мм.
