Что нужно знать про ревизионный люк?

Инструкция по монтажу люка под плитку

Работы по установке ревизионного люка можно разделить на несколько этапов:

1. подготовка проема;
2. установка рамы с дверцами;
3. отделка внешней поверхности дверок;
4. финишные работы.

Каждый из этапов предусматривает несколько видов работ. Чтобы не возникло трудностей, предлагаем полезные советы по монтажу с иллюстрациями:

Галерея изображений

Фото из

Когда люк подобран, проем замеряют и подгоняют под раму конструкции. Слишком большую нишу уменьшают. Обычно для этого используют металлический профиль. После окончания работы следует примерить люк и убедиться, что он становится в проем ниши. Не нужно оставлять больших зазоров: рама должна входить плотно, но не настолько, чтобы деформироваться

В готовой конструкции обычно есть технологические отверстия. Если нет, их следует просверлить самостоятельно или установить раму на монтажную пену. Для удобства установки люка его сначала можно зафиксировать струбциной (актуально для ниш в гипсокартонных перегородках). Раму крепят на дюбеля, выравнивая по уровню. Если опорная рама изготовлена из пластика, ее можно установить с помощью клея (подойдет «Титан») или жидких гвоздей

Для заделки шва используют силиконовые герметики. Лучше всего выбрать специальный санитарный состав с фунгицидами. Он гигиеничен, не способствует размножению грибка и плесени. Герметик подбирают под цвет затирки и вводят в шов на всю его глубину, убирают излишки и оставляют для полимеризации. После высыхания заполнителя шов прорезают

Плитку или мозаику укладывают либо на специальный клеевой состав, либо на жидкие гвозди. Не стоит применять силиконовый герметик: это будет большой ошибкой. Особенность силиконовых составов – эластичность готовых покрытий. Плитка, закрепленная на такой материал, будет пружинить, что приведет к осыпанию затирки. Отделка должна немного выступать за нижнюю часть дверцы (2-3 мм достаточно)

Этап 1 – подготовка люка и проема

Этап 2 – установка люка-невидимки в проем ниши

Этап 3 – герметизация шва между конструкцией и стеной

Этап 4 – отделка ревизионного люка кафелем

После установки остается только убедиться, что люк нормально функционирует, шов аккуратный, а плитка ни за что не цепляется при открывании дверки. Если все в порядке, конструкция полностью готова к эксплуатации.

Напольный ревизионный люк: основные характеристики

Горизонтальная конструкция напольных люков используется не только в помещении, но и во дворе или гараже. Основные разновидности – с амортизаторами, с уплотнителями, с фиксаторами крышки и без них, а также заполняемые и незаполняемые.

У заполняемых напольных люков крышку наполняют тяжелым строительным материалом, например, цементом и керамзитом, твердым пенопластом, керамической или тротуарной плиткой. Модели с заполняемой бетоном крышкой предназначены для большой нагрузки, они выдерживают перепады температур и избыток влажности, не подвержены коррозии металла. Такой люк заметен по аккуратной тонкой металлической рамке. Выбор по габаритам у них небольшой, но изделия с максимальным периметром позволяют использовать такие люки в других целях, например, под проход в погреб гаража или подвал. Преимущество заполняемого люка – возможность абсолютной маскировки под поверхность пола.

Модели с уплотнителями хороши тем, что препятствуют попаданию влаги из помещения в сантехнический короб. Если люк установлен над погребом, то уплотнитель препятствует выходу испарений и запахов снизу. Такие крышки люка снабжены специальным винтом или запорным механизмом. Герметичность, обеспеченная замком, способствует и достаточной звукоизоляции. Они также могут иметь ребра жесткости на люке и в крышке. Крышки люка на амортизаторах дают дополнительно преимущество при его открывании. Есть модели с фиксаторами, которые удерживают открытую дверцу люка.

В качестве напольной ревизии во дворе и подсобных помещениях также можно использовать более дешевый канализационный люк, которые сегодня выпускаются с неметаллическими крышками. Но у них, как правило, рифленая поверхность, чем они себя и выдают.

У готовой крышки в основе наполнения – влагостойкий ламинат, на который наклеивают паркетную доску или другие типы отделочных покрытий для пола. Люк с ГВЛ на крышке не желательно ставить на открытый воздух. Последняя инновация – латунные люки под ламинат для внутренних помещений, которые имеют высокие декоративные свойства и наиболее надежны по всем параметрам.

Какие используются материалы для производства?

Сантехнический люк представляет собой сооружение, где присутствуют специальные опорные рамы с дверцами, которые фиксируются на петлях. Изделия отличаются между собой по месту монтажа, материалам, которые были использованы при изготовлении, и техническим особенностям.

В качестве главного материала принято использовать металл, но встречаются и более дешевый вариант – пластик. Некоторые производители выпускают модели, которые изготавливаются из гипсоволокнистой плиты, главное в этом способе, чтобы крепежные элементы были сделаны из прочной стали или алюминия. Пластмассовые люки продаются в белом цветовом исполнении. Так как это нейтральный цвет, который отлично вписывается в каждый интерьер.

Главное отличие металлических конструкций заключается в прочности материала и стоимости изделия. Срок службы у этих моделей, при нормальных условиях, не отличается. Единственное достоинство такого варианта – защищенность металлическим замком.

Однако некоторым людям неинтересны такие модели, поэтому они покупают гипсокартонные изделия. Такое сооружение представляет собой алюминиевый каркас, на который устанавливается дверца. Металлические части необходимы, так как придают продукции дополнительную жесткость и гарантируют качественную защиту от деформаций.

Кроме того, это самый доступный вариант, который может позволить себе каждый покупатель. Но такая цена обусловлена небольшим сроком службы, а также средними эксплуатационными характеристиками. Так если изделие будет использоваться в местах с повышенной влажностью, то в скором времени товар придет в негодность. Поэтому рекомендуется эксплуатировать их в нормальных условиях или приобрести бюджетную конструкцию, которая изготавливается из пластика.

Большая часть продукции продается исключительно в белом цвете, остальной процент рассчитан под индивидуальную отделку. Для украшения помещения лучше всего воспользоваться последним вариантом, так как пользователь способен самостоятельно выбрать цветовую гамму.

Когда человеку не важен декор, а на первом месте располагается качество и долговечность, то подходящий вариант – металлические изделия. Такие модели способны прослужить свыше десятка лет и при этом не испортятся внешне. Для большей защищенности, их покрывают антикоррозийным средством, которое действуют на протяжении всего периода. Чтобы увеличить срок службы, рекомендуется устанавливать продукт в местах с нормальным уровнем влажности, чтобы не эксплуатировать изделие на пределе возможностей.

Также кроме представленных продуктов, существуют ревизионные люки-невидимки. Главная особенность такого варианта – скрытый монтаж. Конструкция размещается в любом удобном месте, что положительно сказывается на эксплуатации. Некоторые пользователи монтирую скрытые люки под ванну, а другие предпочитают классический вариант размещения – в стене. Чаще всего незнающий человек не сможет отличить место люка, так как продукт отделывают таким же материалом, что и стены. Установка люка-невидимки происходит до того, как закончится работа со стенами. Отделывают материал кафельной плиткой.

Установка люка на перегородки из пеноблоков

Снимите дверцу люка, положите раму на ровную поверхность и высверлите монтажные отверстия на расстоянии 10 сантиметров друг от друга (их количество зависит от величины изделия);

• проверьте размеры, ровность стен и углов проема, при необходимости устраните проблему;
• зафиксируйте люк в проеме и проверьте его положение уровнем. Большие расстояния между рамой изделия и стеной заделайте цементным раствором или устраните с помощью строительной пены. При монтаже люка с нажимным механизмом учитывайте, что дверца должна выступать на 2-3 миллиметра над плоскостью каркаса;
• отметьте места расположения креплений на пеноблоках через отверстия в рамке;
• выньте люк из проема, просверлите пеноблоки в намеченных местах и забейте дюбели;
• вновь вставьте изделие в окно и с помощью саморезов закрепите раму, затем дверку;
• произведите регулировку зазора между рамой и дверцей.

ВАЖНО! Регулируйте положение подвижного элемента конструкции под нагрузкой: прикрепите к нему вес, примерно равный весу материала для облицовки дверки

Затирка шва

Затирке шва следует уделить внимание, потому что затирка позволяет скрыть все дефекты и создать аккуратный внешний вид. Вначале затираются все остальные швы на плитке, а потом можно приступать к швам рядом с ревизией. Практикуют использование силиконовых герметиков, вот только их цветовая гамма ограничена белым цветом и прозрачным вариантом

Практикуют использование силиконовых герметиков, вот только их цветовая гамма ограничена белым цветом и прозрачным вариантом.

Герметизация шва затиркой вокруг дверцы ревизионного люка

• Если вам нужны швы в цвет плитки, то лучше воспользоваться силиконовыми затирками.
• Проклейте малярный скотч по бокам швам, чтобы не запачкать плитку. Силикон сложно удалить с гладкой поверхности плитки.
• При помощи пистолета заполните герметиком межплиточный шов, делать это нужно быстрыми и аккуратными движениями.
• Лишний герметик следует удалить смоченными в мыльной воде пальцами.
• После этого снимите малярный скотч: удалить его можно либо быстрым движением, либо поддев шпателем. Скотч снимается сразу, в противном случае он присохнет и его будет трудно отодрать с поверхности плитки.

Уже спустя два дня произойдет «полимеризация» шва, так что он стал прочным и надежным. В этот момент нужно его разрезать, чтобы потом можно было открывать дверцы.

• Вооружитесь острым малярным или канцелярским ножом. Убедитесь в том, что лезвие острое, потому что прорезать нужно за один раз.
• Держите нож под углом 45, пусть он войдет внутрь поглубже, так что лезвие упрется в гипсокартон.
• После этого плавным движением за один раз прорежьте шов.

Не расстраивайтесь, если не получится за один раз, это не удается даже специалистам. Меньшее количество попыток обеспечивает долговечность и функциональность шва. Если появятся «заусеницы», дверцы могут плохо открываться или же при открытии силиконовый шов будет испорчен.

Тогда нужно будет повторить процедуру и попробовать создать новый шов. Правильно выполненный шов должен быть ровным и красивым, а люк скрытого монтажа открываться без проблем.

Нюансы выбора правильного люка

При выборе размера ориентируются на такие параметры:

Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.

Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.

Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм)

Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка. Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель

Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель.

Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.

Вариант — установка модели с газовыми амортизаторами

Есть множество производителей ревизионных люков, продукция которых достойна внимания.

В тройку лучших неизменно входят такие торговые марки:

• «Фантом». Главное преимущество люков этого бренда — мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
• «Хаммер». Особенность моделей «Хаммер» – высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
• «Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.

Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель

Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой

Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации. Если найти люк подходящих размеров не удается, то можно прибегнуть к другим способам маскировки коммуникаций.

Рамы двухдверных ревизионных люков изготавливают из прочных материалов

Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания.

Во втором случае в комплект дополнительно входят ручки-присоски.

Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке

Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок.

Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.

Двухдверные модели под плитку могут быть оснащены любым механизмом открывания

Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество — дешевизна.

Подготовка места установки

Подготовка основания к установке скрытой технологической дверцы зависит от материала перегородки. Кроме того, размер люка должен быть привязан к его технологическому предназначению, габаритам основания и формату кафеля, которым в дальнейшем будет отделана стена. Поэтому сооружение перегородки начинают тогда, когда эти вопросы решены, и размеры люка известны, чтобы разметку расположения устройства выполнить правильно.

Сантехнический люк обеспечивает комфортный доступ к инженерному оборудованию

Если основание – кирпичная или каменная кладка, то в ней при сооружении необходимо устроить монтажный проём размерами на 2-3 сантиметра больше габаритов коробки, что позволит в дальнейшем при монтаже люка выставить его правильное положение с помощью регулировочных винтов. К монтажу устройства приступают не ранее, чем через неделю после окончания кладки.

Если перегородка будет выполнена из ГКЛ (гипсокартонный лист), то монтаж люка должен быть предусмотрен на стадии сооружения каркаса под гипсовое основание. В конструкции каркаса из того же несущего материала выполняют жёстко связанное с основным скелетом гнездо-обойму под установку потайного люка. Между обоймой и коробкой также предусматривают зазоры в 1-2 см для регулировки изделия при монтаже. После окончания монтажа каркаса выполняют обшивку перегородки гипсокартоном.

Как можно отделать?

Простая покраска ревизионного люка в жилом строительстве применяется, как правило, только в тех случаях, когда люк расположен на окрашенной стене. В таком случае краска подбирается под оттенок общего фона, благодаря чему люк становится менее заметным. Такой способ прежде всего актуален для люков открытого типа монтажа.

Гораздо чаще используются люки скрытого типа, поверхность которых декорируется тем же способом, что и всей стены, чаще всего плиткой. Такой вариант наиболее предпочтителен, так как позволяет сделать люк практически полностью незаметным. В редких случаях люк оставляют с первичной (заводской) отделкой. Такой вариант применим, когда люк находится в незаметном месте и не бросается в глаза. Например, такой люк может располагаться у задней части шкафа под раковиной, так как в этом случае люк будет скрыт дверцами шкафа.

Есть и другие варианты отделки, но перечисленные выше примеры являются самыми популярными. А с другими отделочными вариантами принцип тот же – совпадает с отделкой или контрастирует.

Вот и все, что нужно знать о ревизионном люке. Самое главное, необходимо заранее продумать то, где будет располагаться люк, чтобы к коммуникациям был доступ, но при этом дверца люка не сильно бросалась в глаза. Все остальные параметры (размер, способ открытия двери и вариант оформления) выбираются уже исходя из его местоположения и личных предпочтений.

Инструкция по сборке дверей

Нюансы монтажа, а также выбор инструмента полностью зависят от типа люка и материала перегородки. Рассмотрим два варианта установки люка: заводской образец и самодельная капитальная конструкция для ванной.

Монтаж металлической модели «под плитку»

Для установки скрытого кафельного люка понадобится перфоратор, отвертка, жидкие гвозди с пистолетом, шпатель, набор отверток, маркер и рулетка, а также губка для удаления.

Заводская модель с металлическим каркасом будет установлена ​​в гипсокартонную стену, подготовленную для облицовки керамической плиткой. Чтобы панели выдержали дополнительную нагрузку, предварительно необходимо сделать закладные из металлического профиля по периметру люка.

Фотографии из Чтобы вставить люк в раму на стене, нужно временно отделить дверь. Делается это с помощью отвертки – откручиваются два крепежных болта. Вставляем металлический каркас, отделенный от люка, в отверстие в стене. Размеры окна должны соответствовать размерам смотрового люка, для крепления используются длинные саморезы. Следим, чтобы каркас не выступал над поверхностью листов гипсокартона, а находился на одном уровне.Дверь люка прикручиваем обратно с помощью «родных» креплений. Сначала прикручиваем нижний болт, верхний болт. Проверяем, хорошо ли открывается дверь, размечаем, чтобы часть плитки выступала за периметр рамы. Наносим жидкие гвозди на основную часть и поочередно приклеиваем элементы к двери, начиная снизу. Чтобы внешний вид люка идеально вписывался в окружающую среду, необходимо оставлять зазоры для затирки швов. Для этого используем обычные монтажные кресты. Чтобы случайно не расколоть плитку, закрепим ручку в шве плитки: сверлим два отверстия под саморезы, которые в дальнейшем после затирки проворачиваем с обратной стороны сторона Удалите крестовины и затирте швы обычным шпателем. Остатки удалите влажной губкой. После высыхания установите ручку Шаг 1 – отделите дверцу от рамы Шаг 2 – прикрепите раму к стене Шаг 3 – закрепите раму на шурупы Шаг 4 – установите люк на место Шаг 5 – приклейте плитку жидкими гвоздями Шаг 6 – вставка крестов между плитками Шаг 7 – отверстия для крепления ручки к Шагу 8 – затирка межплиточных швов

Последний штрих – пластиковый уголок, обрамляющий люк. Пластик тонкий, однако даже на первом этапе в процессе разметки и резки окна необходимо учитывать его толщину. После окончания работы между пластиковым краем двери и коробкой должен остаться зазор не более 2 мм.Благодаря ручке и пластиковому каркасу люк сложно назвать «невидимым» в полном смысле этого слова, но он прекрасно гармонирует с облицовкой ванной комнаты

Если перегородка пластиковая, то вместо плитки для отделки двери также используют пластик. Люк будет весить меньше, но ипотека все равно нужна, иначе металлоконструкцию не починят.

Советы по изготовлению люка в ванную

Небольшой люк под санузел, куда устанавливается труба, пригодится, когда необходимо заменить пластиковый сифон или устранить течь из-за течи в соединениях. Такой же люк можно установить и с другой стороны, но уже для создания ниши для дезинфицирующих и чистящих средств.

Для работы вам понадобится металлический профиль, кусок гипсокартона и плитки, которыми украсили ванную комнату и ширму под ванной.

Фотографии из Из куска влагостойкого гипсокартона вырежьте небольшой фрагмент, который будет немного меньше технического отверстия под ванную комнату. Металлический профиль послужит каркасом. Вторая его функция – обеспечить крепление к магнитам, установленным под ванной. Нанесите плиточный клей гребешком на люк из гипсокартона и приклейте элементы плитки – две штуки. Необходимо, чтобы края плитки выступали за границы гипсокартонной основы.Чтобы было удобно пользоваться люком, закрепляем по центру две небольшие ручки. Чтобы открыть, возьмитесь за обе ручки и потяните дверь на себя Шаг 1 – подготовка двери из гипсокартона Шаг 2 – крепление профиля с задней стороны двери Шаг 3 – приклеивание плитки к двери Шаг 4 – установка дверных ручек

Если пользоваться люком не нужно часто, можно заполнить швы между ним силиконовым герметиком. Он заполнит пустоту, и дверь будет казаться более органичной и менее заметной. При необходимости застывший герметик можно разрезать строительным или канцелярским ножом.

Скрытый ревизионный люк: самостоятельное изготовление и установка

Для начала разберемся с необходимыми материалами. Самое простое, что можно придумать для изготовления скрытого ревизионного люка своими руками – это мебельная конструкция, немного адаптированная под условия эксплуатации в суровых условиях помещения ванной комнаты. Из этой мебельной системы неизменным мы оставим только навесы и так называемую систему push, которая позволит нам свободно открывать люк, не прибегая к использованию всевозможных ручек.

Все остальное, в том числе и ламинированную ДСП, придется заменить более подходящим материалом – например ОСП и влагостойким гипсокартоном. Из них мы соберем не только раму лючка, но и саму дверь – ОСП послужит жестким основанием, а гипсокартон поможет без лишних проблем облицевать дверку кафелем. Как видите, все не так уж сложно, как может показаться на первый взгляд, к тому же материал какой-то особенный не понадобится.

Как сделать ревизионный люк своими руками

Хочу оговориться сразу – сначала собрать, а потом установить такой люк не получится. Процесс изготовления и установки придется совместить и собрать люк по месту. Для начала необходимо определить размеры, которыми будет обладать наш ревизионный люк – в принципе, ограничением здесь может послужить только здравый смысл, который подскажет, что необходимость в огромных размерах этой конструкции отсутствует.

Для чего нужен такой люк? Чтобы обеспечить удобную замену некоторых частей скрытых коммуникаций. Для этого достаточно, как говорится, прорубить небольшое окошко, в котором можно будет свободно работать ключами. Если речь идет о доступе к счетчику воды, то достаточно будет ревизии размером с одну кафельную плитку (если она, конечно, не 100х100мм). Если создается доступ к комплексу коммуникаций, то можно сделать лючок и большего размера. Главное понимать одну вещь, чтобы такой люк гармонично вписался в отделку ванной комнаты, на нем должно помещаться цельное количество плиток без всякой подрезки. Только в этом случае можно сделать поистине люк-невидимку.

Люк ревизионный под плитку: самостоятельный монтаж

Определившись с размерами, можно приступать к непосредственным работам. Начать нужно с рамы. Здесь все просто – эта часть ревизии будет спрятана за кафелем, поэтому никаких декоративных работ делать не понадобится. В месте установки лючка по периметру ниши с коммуникациями устанавливаем деревянные бруски. Если стена изготовлена из гипсокартона, то задача облегчается – внутренний периметр ниши в такой ситуации обшивается полосками ОСП.

С подробностями самостоятельной установки ревизионного люка вы можете ознакомиться, посмотрев видео.

Теперь скажу пару слов о дверце. Она вырезается из ОСП, к которой впоследствии прикручивается гипсокартон. Особых требований к размерам, кроме тех, что указаны выше, к дверке не выдвигается. От себя хочу добавить, что ОСП лучше использовать толстую – оптимальным вариантом будет 12мм. В полученную таким способом дверцу врезаются мебельные навесы, после чего она устанавливается на свое родное место. Следует отметить, что такой лючок должен быть установлен в одной плоскости с подготовленной к облицовке стеной. Кроме того, на этом этапе нужно позаботиться о жестком упоре дверки – этот шаг поможет избежать проблем при укладке кафеля. Push-систему установить можно и потом.

Ну и в заключение несколько советов по облицовке стен и ревизионного люка своими руками.

• Начать класть плитку нужно прямиком под дверкой. Ни о каком нижнем ряде непосредственно над полом не может быть и речи – их придется докладывать чуть позже.
• Необходимо тщательно рассчитать положение вертикальных и горизонтальных швов между плиткой. В этом отношении лучше воспользоваться точным лазерным уровнем.
• Швы между лючком и основной массой кафеля затирать не нужно – только этим он и будет выделяться из общей картины помещения.

Как видите, люк ревизионный под плитку отнюдь не является сложным изделием для самостоятельного изготовления. Но, несмотря на это, подходить к его устройству нужно со всей тщательностью – следует понимать, что неправильные действия могут испортить внешний вид всего помещения в целом.

Разновидности ревизионных люков

Данные изделия делятся на несколько типов пол месту расположения:

• напольные;
• потолочные;
• настенные.

Также их разделяют на два вида по типу открывания:

• нажимные скрытые дверцы в туалете;
• скрытые люки под присоску.

Как это понятно из названия, первый тип данных изделий открывается после нажатия на его поверхность. С одной стороны данный вид довольно удобен в эксплуатации, но он имеет существенные недостатки. К примеру, если речь идет о напольном люке, то его можно случайно открыть и повредить. Такие конструкции более подвержены образованию сколов кафельной плитки и их не рекомендуется устанавливать в домах, где живут дети.

Конструкция нажимного люка

Второй тип ревизионных люков подразумевает наличие специальной рукояти, посредством которой они и открываются. Особенности конструкции данных люков позволяют вполне безопасно открывать их (верхняя поверхность сначала поднимается вертикально, а уже потом движется в сторону).

Если говорить о методах отделки, то скрытые люки делятся на следующие типы:

• изделия под плитку;
• люки под окрашивание и обои;
• напольные люки.

Люки под кафельную плитку в свою очередь делятся на несколько видов:

• усиленные;
• распашные;
• двухъядерные;
• сдвижные;
• откидные;
• под мозаику.

Распашные конструкции можно использовать в просторных помещениях, где не будет посторонних предметов, мешающих люку нормально открываться. Сдвижные изделия отлично подойдут для тесных комнат, поскольку для них не требуется много пространства для открывания. Также для экономии пространства применяют откидные конструкции.

Распашной люк под плитку

Если во время ремонтных работ предполагается установка ревизионного люка, габариты которого превышают 0.7 метра, то лучше использовать двухстворчатый люк. Таким образом решается проблема большой массы одного элементы и последующего его провисания.

Если речь идет о люке под мозаику, необходимо обратить внимание на то, насколько гармонично вписывается изделие в стену. Если вы решили облицевать стену каким-либо типом мрамора, керамогранитом или натуральным камнем, то следует использовать усиленные конструкции способные выдержать значительный вес отделочного материала. Люки, которые потом планируется красить или заклеить обоями делятся на следующие типы:

Люки, которые потом планируется красить или заклеить обоями делятся на следующие типы:

• лабораторные;
• огнеупорные;
• воздухонепроницаемые;
• обычные.

Данные конструкции устанавливаются, как правило, в гипсокартонную стену. Однако существует возможность их монтажа в обыкновенную стену. Подобные изделия отлично подойдут для организации доступа к элементам вентиляционной системы. Для изготовления люков применяют нажимные конструкции открывания и элементы, которые контролируют степень открывания.

Ревизилнный люк в гипсокартонной стене под покраску

Стандартные ревизионные люки комплектуются дверцей в 1.25 сантиметра толщины, но существуют варианты с толщиной дверцы менее сантиметра. В качестве наполнителя применяется влагостойкий гипсокартон.

Также данные конструкции делятся на виды по материалу производства:

• комбинированные;
• пластиковые;
• невидимые;
• металлические.

Монтаж ревизионного люка из пластмассы отличается простотой. Изделия очень легкие, но в этом кроется их главный недостаток – их нельзя отделывать тяжелыми материалами. Еще одним заметным преимуществом данных конструкций является стойкость к коррозии и биологическому воздействию. Данный тип люков монтируется при помощи крепежных элементов или клеевых составов.

Пластиковый ревизионный люк

Изделия из металла очень прочные и надежные. Их можно устанавливать на улице и внутри помещений. Цены на такие изделия довольно высокие и на порядок отличаются от цен на пластиковые люки.

Так называемые, невидимые люки полностью оправдывают свое название, поскольку они практически не выделяются в интерьере помещения. Их приспосабливают под любой материал отделки. Данный тип изделий является наиболее дорогим, поэтому целесообразнее изготавливать и устанавливать их самостоятельно.

Комбинированные люки имеют прочный металлические каркас, а верхняя поверхность изготовлена из легкого материала.

Существует также разделение ревизионных люков по габаритам, они бывают:

• стандартными;
• нестандартными.

Самым распространенным размером является тот, который соответствует размеру кафеля. При заказе изделий у производителя можно отойти от стандартных размеров, цветовой гаммы и формы. Если говорить о цвете, то самым популярным является белый, но существует возможность подобрать необходимый цвет.

Пример стандартного люка под плитку

Подготовка к работе

Перед тем, как приступить к установке – в каркасе люка необходимо просверлить крепежные отверстия. Расположение отверстий и их количество зависят от типоразмера люка, от конфигурации опорных элементов, а также от стороны закрепления дверцы (именно она несет большую часть нагрузки). Диаметр отверстий должен быть таким, чтобы рабочая часть крепежного винта (резьба) свободно в него проходила – так Вам будет гораздо удобнее устанавливать люк. Основными опорными сторонами, как правило, являются боковые части каркаса.

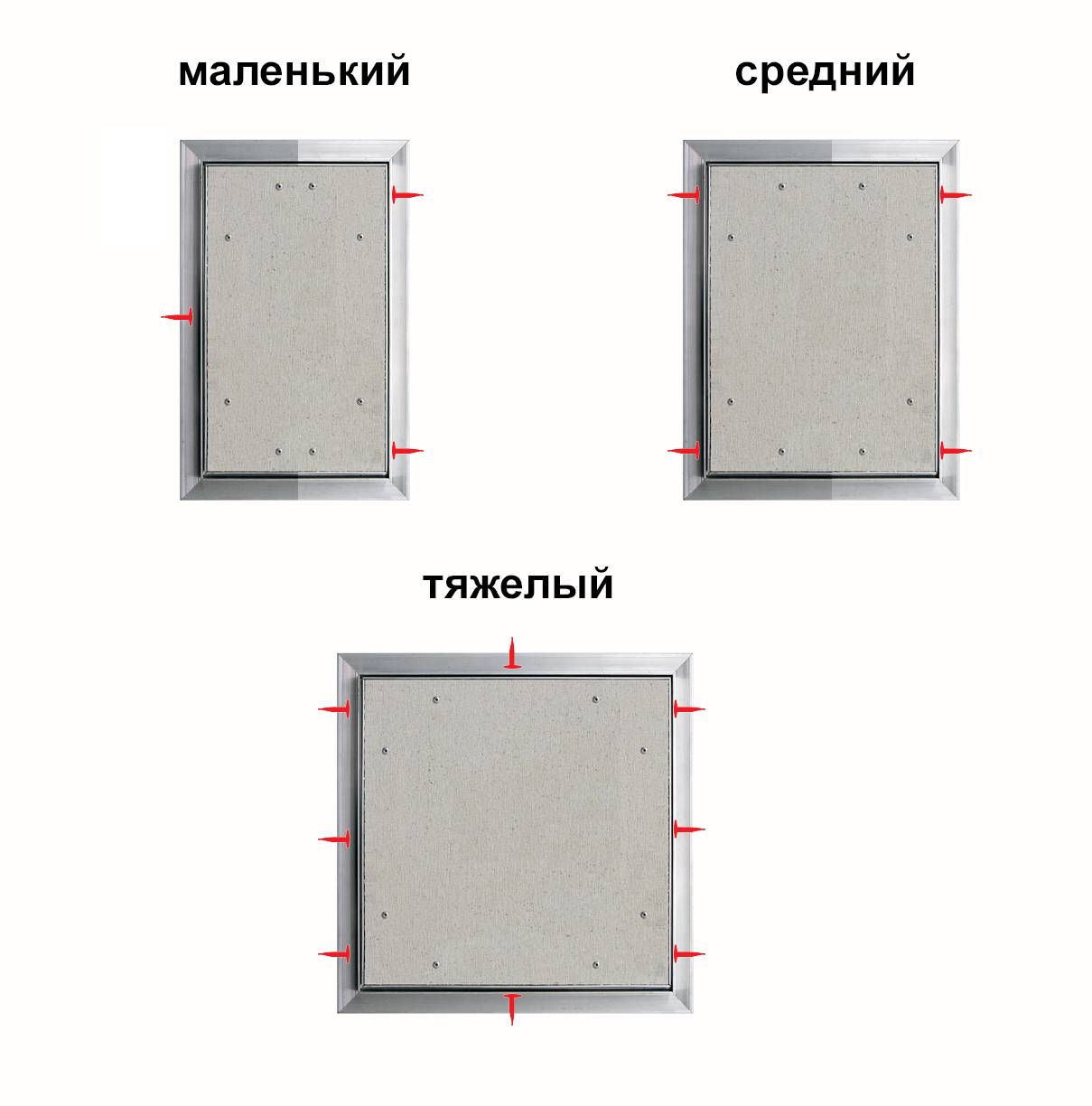

Для небольших люков можно использовать три точки закрепления, для средних минимум четыре, для крупногабаритных (тяжелых) люков может понадобиться шесть-восемь опорных точек (рис 2).

Рис 2

Крепеж выбирают, исходя из материала опорных элементов и типа монтажа люка.
