Вариант включения с двумя балластами и двумя трубками
При наличии двух источников освещения, а также двух комплектов для их соединения, нужно использовать такой вариант.
Подключение с двумя комплектами
В данной ситуации соединение осуществляется следующим образом:
- на вход дросселя подается фазный провод;
- далее он с выхода дросселя направляется на один контакт экономки. При этом со второго коннектора он идет на первый стартер;
- с первого стартера он направляется на вторую пару коннекторов этого же источника света;
- свободный коннектор необходимо соединить с нулевым проводом питания, который на рисунке обозначен как N
Таким же образом происходит включение и второй трубки: вначале идет дроссель, далее с него один коннектор направляется на контакт лампочки, а второй – на стартер. Выход со стартера нужно соединить со второй парой контактов светильника, а свободный коннектор — вывести на нулевой провод.
Основные неполадки и способы ремонта
Нет зажигания лампы
Убедитесь, что настенный выключатель в порядке. Выключите переключатель, выньте трубки и вновь вставьте, чтобы убедиться, что они полностью зафиксированы. Если лампа действует прерывисто, это обычно указывает на перегрев балласта.
Проблемы с изоляцией
Возникают, если температура превышает 90С. Изоляция должны быть такой, чтобы обеспечивалась хорошая циркуляция воздуха. Для этого между всеми компонентами светильника и смежными элементами помещения должен быть зазор не менее 7…8 мм.
Концы чернеют
Конец трубки становится черным, если у светильника слишком быстрый цикл переключения или, если неисправен катод. Поэтому лучше оставлять лампы включенными, а не быстро их выключать и снова включать. Каждое переключение вызывает постепенную эрозию электронно-эмиссионных материалов, покрывающих электроды.

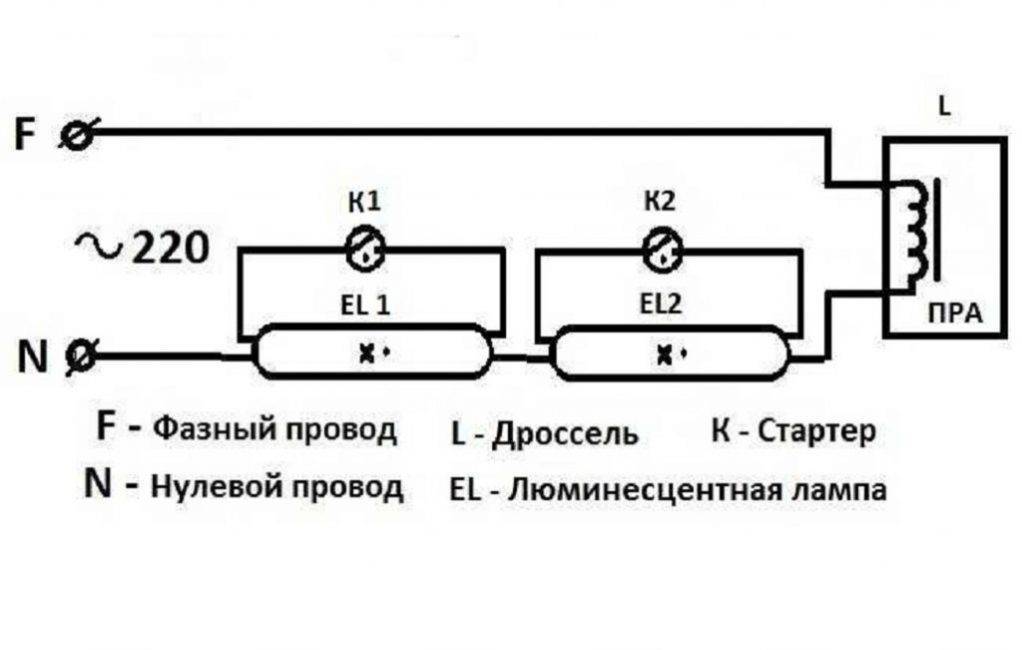

Пара ламп и один дроссель
Схема с одним дросселем
Стартеров здесь понадобится два, а вот дорогостоящий ПРА вполне можно использовать один. Схема подключения в этом случае будет чуть сложней:
Подсоединяем провод от держателя стартера к одному из разъемов источника света Второй провод (он будет подлиней) должен проходить от второго держателя стартера к другому концу источника света (лампе)
Обратите внимание, что гнезд у него с обеих сторон два. Оба провода должны попасть в параллельные (одинаковые) гнезда, расположенные с одной стороны Берем провод и вставляем его вначале в свободное гнездо первой, а затем второй лампы Во второе гнездо первой подсоединяем провод с подключенной к нему розеткой Раздвоенный второй конец этого провода подключаем к дросселю Осталось подключить к следующему стартеру второй источник света. Подсоединяем провод в свободное отверстие гнезда второй лампы Последним проводом соединяем противоположную сторону второго источника света к дросселю
Подсоединяем провод в свободное отверстие гнезда второй лампы Последним проводом соединяем противоположную сторону второго источника света к дросселю
Баклажаны: описание и характеристика 53 популярных и необычных сортов для открытого грунта и теплицы (Фото & Видео) +Отзывы
Из чего состоит приспособление?
Главными составляющими элементами схемы электронного модуля являются:
- выпрямительное устройство;
- фильтр электромагнитного излучения;
- корректор коэффициента мощности;
- фильтр сглаживания напряжения;
- инверторная схема;
- дроссельный элемент.
Схемное построение предусматривает одну из двух вариаций – мостовая либо полумостовая. Конструкции, где используется мостовая схема, как правило, поддерживают работу с лампами высокой мощности.
Между тем, преимущественно в составе люминесцентных светильников эксплуатируются модули, построенные на базе полумостовой схемы.
Такие приборы на рынке встречаются чаще по сравнению с мостовыми, т. для традиционного применения достаточно светильников мощностью до 50 Вт.
Особенности работы аппарата
Условно функционирование электроники можно разделить на три рабочих этапа. Первым делом включается функция предварительного прогрева нитей накала, что является важным моментом в плане долговечности газовых приборов света.
Особенно необходимой эта функция видится в условиях низкотемпературной окружающей среды.
Затем схемой модуля запускается функция генерации импульса высоковольтного импеданса – уровень напряжения около 1,5 кВ.
Присутствие напряжения такой величины между электродами неизбежно сопровождается пробоем газовой среды баллона люминесцентной лампы – зажиганием лампы.
Наконец, подключается третий этап работы схемы модуля, основная функция которого заключается в создании стабилизированного напряжения горения газа внутри баллона.
Уровень напряжения в этом случае относительно невысок, чем обеспечивается малое потребление энергии.
Принципиальная схема пускорегулятора
Как уже отмечалось, часто используемой конструкцией является модуль ЭПРА, собранный по двухтактной полумостовой схеме.
Работает такая схема в следующей последовательности:
- Сетевое напряжение в 220В поступает на диодный мост и фильтр.
- На выходе фильтра образуется постоянное напряжение в 300-310В.
- Инверторным модулем наращивается частота напряжения.
- От инвертора напряжение проходит на симметричный трансформатор.
- На трансформаторе за счет управляющих ключей формируется необходимый рабочий потенциал для люминесцентной лампы.
Ключи управления, установленные в цепи двух секций первичной и на вторичной обмотке, регулируют требуемую мощность.
Поэтому на вторичной обмотке формируется свой потенциал для каждого этапа работы лампы. Например, при разогреве нитей накала один, в режиме текущей работы другой.
Рассмотрим принципиальную схему полумостового ЭПРА для ламп мощностью до 30 Вт. Здесь сетевое напряжение выпрямляется сборкой из четырех диодов.
Выпрямленное напряжение от диодного моста попадает на конденсатор, где сглаживается по амплитуде, фильтруется от гармоник.
Далее посредством инвертирующей части схемы, собранной на двух ключевых транзисторах (полумост), напряжение, поступившее из сети с частотой 50 Гц, преобразуется в потенциал с более высокой частотой – от 20 кГц.
Он подается уже на клеммы люминесцентной лампы для обеспечения рабочего режима.
Примерно по такому же принципу действует мостовая схема. Разница состоит лишь в том, что в ней используются не два инвертора, а четыре ключевых транзистора. Соответственно, схема несколько усложняется, добавляются дополнительные элементы.
Между тем именно мостовой вариант сборки обеспечивает подключение большого количества ламп (более двух) на одном балласте. Как правило, устройства, собранные по мостовой схеме, рассчитаны на мощность нагрузки от 100 Вт и выше.
Принцип работы дросселя.
Основное, что делает дроссель – это производит сдвиг фазы переменного тока в момент перехода через ноль. За счет этого поддерживается тлеющий разряд в колбе газоразрядной лампы. Для ограничения тока, проходящего через электроды лампы выбран дроссель так как он имеет реактивное сопротивление. Кроме того, любая катушка индуктивности может накапливать энергию.
Для зажигания тлеющего разряда необходим импульс электрического тока, это тоже обеспечивается дросселем.
При подаче питания на схему происходит следующее:
- Ток идет по схеме через каушку, электроды лампы и стартер. Он сравнительно не велик, не более 50 мА.
- В колбе стартера происходит ионизация газа, температура растет.
- Биметаллические контакты замыкаются, сила тока возрастает до 600 мА. Дальнейший ток ограничивается дросселем
- Этого тока вполне достаточно для разогрева электродов лампы EL
- В лампе EL1 начинает протекать тлеющий разряд, образуется ультрафиолетовое излучение.
- Люминофорное покрытие под действием образовавшегося ультрафиолета начинает испускать свет с видимой длиной волны.
Важно помнить, что параметры лампы и дросселя коррелируют. Обычно самостоятельное изготовление дросселя лишено смысла
Сейчас на рынке очень много различной пуско-регулирующей аппаратуры. Дополнительно дроссель снижает помехи и сглаживает пульсации.
Назначение и устройство дросселя
Разрядные лампы, представителем которых является люминесцентная разновидность, нельзя зажечь как обычные, обеспечив электроснабжение. Они попросту не будут работать. Чтобы получить свечение такого типа источника, потребуется дополнительно использовать пуско-регулирующий аппарат.
Назначение балласта в схеме включения
Выходит, что для функционирования люминесцентной лампочки необходимо не только обеспечить протекание тока, но и приложить к ней напряжение.
Поэтому в схеме включения задействуют балласт – сопротивление. Оно включается последовательно с лампой и предназначено для ограничения тока, протекающего через ее электроды.
Его роль могут выполнять различные электротехнические компоненты:
- в случае постоянного тока – это резисторы;
- при переменном – дроссель, конденсатор и резистор.
Среди этих приспособлений наиболее удачным вариантом является дроссель. Он обладает реактивным сопротивлением без выделения излишнего тепла. Способен ограничить ток, предотвратив его лавинообразное нарастание при включении в электросеть.
Дроссель не только является неотъемлемым элементом в стартерной схеме включения, он выполняет такие функции:
- способствует созданию безопасного и достаточного для конкретной лампочки тока, который обеспечивает оперативный разогрев ее электродов при разжигании;
- импульс повышенного напряжения, образующийся в обмотке, способствует возникновению разряда в колбе люминесцента;
- обеспечивает стабилизацию разряда при номинальном значении электротока;
- способствует беспроблемной работе лампочки вопреки отклонениям напряжения, периодически возникающим в сети.
Важное значение для функционирования люминесцентных источников света имеет индуктивность дросселя
Поэтому при покупке этого электромеханического компонента следует обращать внимание на технические параметры, которые должны соответствовать характеристикам лампочки
Из чего состоит пускорегулятор?
Дроссель, используемый в схемах включения лампочек люминесцентного типа, – это не что иное, как намотка провода на сердечнике – катушка индуктивности. Именно ее промышленное исполнение и носит название дросселя в электротехнике, что дословно переводится как «ограничитель».
Дроссель с нужными техническими характеристиками производят в промышленных условиях, поэтому у потребителя не возникнет проблем при подборе нужного варианта, соответствующего параметрам подключаемой лампочки.
Более того, имея навыки сбора различных электротехнических приспособлений, соответствующие комплектующие и электроинструменты, можно попытаться самостоятельно соорудить катушку с нужной индуктивностью.
Дроссель состоит из следующих элементов:
- проволока в изоляционном материале;
- сердечник – чаще всего ферритового типа или из прочего материала;
- заливочная масса, компаунд – в ее состав входят вещества, устойчивые к горению, что обеспечивает дополнительную изоляцию витков обмоточного провода;
- корпус, в который помещена намотка – его производят из термоустойчивых полимеров.
Наличие последнего элемента зависит от особенностей и характеристик конкретной модели ограничителя тока.
Стартерная схема несовершенна, хотя и показывает отличный результат. Но мерцание лампочки, шумность дросселя и его большие размеры, а также фальшьстарт из-за ненадежного стартера привели к изобретению более совершенной версии пускорегулятора – электронной.
ЭПРА в процессе функционирования способствуют снижению мощности потерь до 50%, избавляют от миганий лампочки. Их использование позволило уменьшить массу дросселей, а также существенно повысить отдачу осветительного прибора.
Правда стоимость электронного балласта существенно выше ЭМПРА, да и приобретать нужно у производителей с отличной репутацией – таких как Philips, Osram, Tridonic, прочие.
Классический вариант подключения через электромагнитный ПРА
Схема подключения для лампы дневного света со стартером и дросселем выглядит так:
Схема подключения люминесцентной лампы к ЭмПРА
Принцип работы схемы с ЭмПРА следующий:
- При подаче напряжения ток, через дроссель идёт на первую спираль и на стартер.
- Устройство стартера таково, что в холодном состоянии его контакты разомкнуты. При прохождении тока, контакты начинают нагреваться, а затем замыкаются.
- После того, как контакты замкнулись, сила тока в цепи сильно вырастает.
- От быстрого роста силы тока температура электродов сильно растёт.
- Температура стартера падает, его контакты размыкаются.
- Из-за самоиндукции, после размыкания контактов стартера, на дросселе происходит резкий скачек напряжения.
- Происходит пробой аргоновой среды, испарение ртути, лампа разжигается.
- Напряжение в схеме падает, становится ниже, чем требуемое напряжение для замыкания стартера. Его даже можно удалить из схемы – светильник при этом продолжит гореть.
Лампы Как поменять люминесцентную лампу в светильнике
2.5к.11.03.2023
При этом, функции стартера:
- Запускает лампу;
- Разрывает цепь, после того, как электроды нагреются, из-за чего происходит пробой газовой среды.
Функции дросселя:
- Ограничивает ток, когда контакты стартера замкнулись;
- Увеличивает напряжение, когда стартер размыкается;
- Поддерживает стабильное напряжение, во время работы.
Схема последовательного подключения двух люминесцентных ламп от одного дросселя
Так как дроссель – самая дорогая деталь, то в светильниках может применяться один дроссель на две лампочки. При этом схема люминесцентного светильника будет выглядеть так:

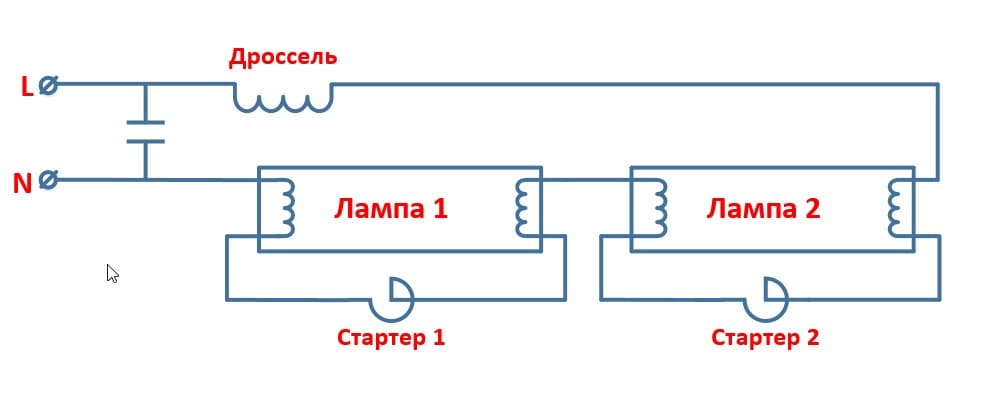

Схема подключения люминесцентного светильника на две лампы и один дроссель
Перед тем, как начинать подключать лампу дневного света по этой схеме, нужно обратить внимание, что дроссель должен быть предназначен для работы с двумя источниками света. Например, если на нём есть маркировка 2х18, то это значит, что он предназначен для двух источников света по 18 ватт каждый
Последовательность действий:
- Отключаем питание внешней сети с помощью автоматического выключателя, если светильник подключен к ней;
- Снимаем плафон, если он установлен;
- Проверяем отсутствие напряжения при помощи индикатора;
- Если светильник находится в труднодоступном месте, то его лучше снять на время монтажа;
- Подключаем параллельно к каждой лампе стартер таким образом, чтобы один из контактов с каждой стороны был к присоединён к контактам стартера;
- Два свободных контакта источников света соединяем между собой последовательно;
- Оставшийся контакт одного из источников света подключаем к нулю сети;
- Контакт другого источника подключаем к выходу дросселя;
- Дроссель подключаем к фазному проводу внешней сети;
- Перед тем, как собрать светильник, проверяем надёжность крепления проводов в клеммных колодках;
- Собираем светильник, проверяем работоспособность.
Фаза через дроссель идёт на электрод первого источника света и на её стартер. На второй электрод первой лампы ток приходит со стартера, и подключается на первую обмотку второй. От второй лампы к цепи подключается ноль. Также в цепи, между фазой и нулём, находится небольшой стабилизирующий конденсатор 0,047 мкФ.
Видео по подключению двух ламп от одного дросселя:
Подключение двух люминесцентных ламп через один дроссель.
Подключение двух люминесцентных ламп от одного дросселя
Схемы подключение люминесцентного светильника без стартера
Одна из альтернативных схем – это схема подключения люминесцентной лампы без стартера. Она подразумевает использование вторичных трансформаторных обмоток. Но для такого подключения подойдут только источники света с маркировкой RS, что означает быстрый запуск.
Схема подключения люминесцентной лампы без стартера
Также, если стартера нет, то из положения можно выйти, использовав обычную кнопку от звонка. Для запуска нужно кратковременно нажать на кнопку.

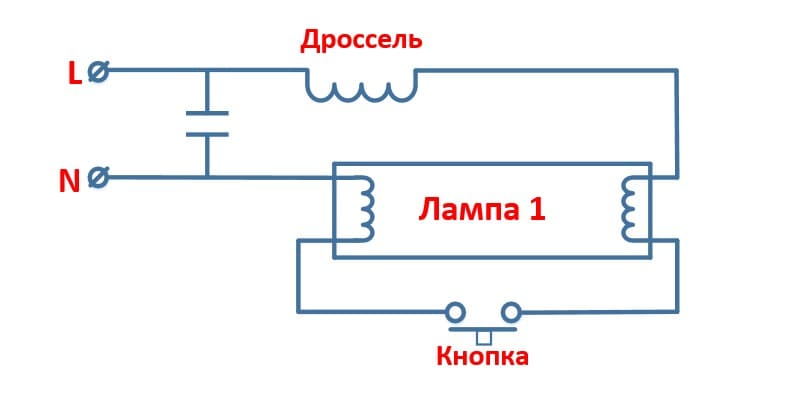

Схема подключения лампы дневного света от кнопки
Принцип работы люминесцентного светильника
Особенность работы люминесцентных светильников заключается в том, что их нельзя напрямую подключать в сеть питания. Сопротивление между электродами в холодном состоянии большое, и величина тока, протекающего между ними, недостаточна для возникновения разряда. Для зажигания требуется импульс высокого напряжения.
Лампа с зажженным разрядом характеризуется низким сопротивлением, которое имеет реактивную характеристику. Для компенсации реактивной составляющей и ограничения протекающего тока последовательно с люминесцентным источником света включается дроссель (балласт).
Многим непонятно, для чего нужен стартер в люминесцентных лампах. Дроссель, включенный в цепь питания совместно со стартером, формирует импульс высокого напряжения для запуска разряда между электродами. Так получается потому, что при размыкании контактов стартера на выводах дросселя формируется импульс ЭДС самоиндукции величиной до 1кВ.
Для чего нужен дроссель
Использование дросселя для люминесцентных ламп (балласта) в цепях питания необходимо по двум причинам:
- формирование напряжения запуска;
- ограничение тока через электроды.
Принцип работы дросселя основан на реактивном сопротивлении катушки индуктивности, которой является дроссель. Индуктивное сопротивление вносит сдвиг фаз между напряжением и током, равный 90º.
Из того, что ограничивающей ток величиной, является индуктивное сопротивление, следует, что дроссели, предназначенные для ламп одной мощности, нельзя использовать для подключения более или менее мощных устройств.
В некоторых пределах возможны допуски. Так, ранее отечественная промышленность выпускала люминесцентные светильники с мощностью 40 Вт. Дроссель 36W для люминесцентных ламп современного производства можно без опасений использовать в цепях питания устаревших светильников и наоборот.
Отличия дросселя от ЭПРА
Дроссельная схема включения люминесцентных источников освещения отличается простотой и высокой надежностью. Исключение составляет регулярная замена стартеров, поскольку в их состав входит группа размыкающих контактов для формирования импульсов запуска.
В то же время схема имеет существенные недостатки, которые заставили искать новые решения включения ламп:
- длительное время запуска, которое увеличивается по мере износа лампы или снижения напряжения питания;
- большие искажения формы напряжения питающей сети (cosф<0.5);
- мерцание свечения с удвоенной частотой питающей сети из-за малой инерционности светимости газового разряда;
- большие массо-габаритные характеристики;
- низкочастотный гул из-за вибрации пластин магнитной системы дросселя;
- низкая надежность запуска при отрицательных температурах.
Проверка дросселя ламп дневного света затрудняется тем, что приборы для определения короткозамкнутых витков распространены мало, а при помощи стандартных приборов можно только констатировать факт наличия или отсутствия обрыва.
Для устранения указанных недостатков разработаны схемы электронной пуско-регулирующей аппаратуры (ЭПРА). Работа электронных схем основана на другом принципе формирования высокого напряжения запуска и поддержания горения.
Высоковольтный импульс генерируется электронными компонентами, а для поддержки разряда используется высокочастотное напряжение (25-100 кГц). Работа ЭПРА может осуществляться в двух режимах:
- с предварительным подогревом электродов;
- с холодным запуском.
В первом режиме на электроды подается низкое напряжения в течение 0.5-1 секунды для первоначального нагрева. По истечении времени подается высоковольтный импульс, из-за которого происходит зажигание разряда между электродами. Данный режим технически реализуется сложнее, но увеличивает срок службы ламп.
Режим холодного запуска отличается тем, что напряжение запуска подается на непрогретые электроды, вызывая быстрое включение. Такой способ запуска не рекомендован для частого использования, поскольку сильно сокращает срок работы, но его можно использовать даже с лампами с неисправными электродами (с перегоревшими нитями накала).
Схемы с электронным дросселем имеют такие преимущества:
полное отсутствие мерцания;
широкий температурный диапазон использования;
малые искажения формы напряжения сети;
отсутствие акустических шумов;
увеличение срока службы источников освещения;
малые габариты и вес, возможность миниатюрного исполнения;
возможность диммирования — изменения яркости путем управления скважности импульсов питания электродов.
Особенности люминесцентных светильников
Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков
Устройство люминесцентной лампы
Чтобы понять, каким образом осуществляется подключение люминесцентных ламп, требуется понять принцип их работы. Внешне они выглядят как стеклянные цилиндры, воздух в которых полностью заменен инертным газом, находящимся под небольшим давлением. Здесь же находится небольшое количество паров ртути, способных ускорять ионизацию – движение электронов.
С двух сторон цилиндра расположены электроды. Между ними находится вольфрамовая спираль, покрытая оксидами веществ, способных при пропускании тока и нагреве легко перемещаться на довольно большие расстояния, создавая ультрафиолетовое излучение (УФ).
Соединение проводов в распределительной коробке: типы соединений и их применение
Электромагнитный ПРА
Но, так как этот вид излучения невидим, его преобразуют с помощью люминофора (особого состава на основе галофосфата кальция, которым покрыты стенки цилиндра), способного поглощать УФ, взамен выделяя видимые лучи света. Именно от вида люминофора зависит цвет освещения.
После включения устройства и перехода в рабочее состояние сила тока в нем может возрастать за счет падения сопротивления газов. Если не ограничить этот процесс, оно может быстро сгореть.
Для снижения силы тока используют дроссели (ограничители) – винтоспиральные катушки индуктивности, дающие дополнительную нагрузку и способные сдвигать фазу переменного тока и поддерживать желаемую мощность на весь период включения. Ограничительные устройства имеют и иное название: балласты или ПРА (пускорегулирующие аппараты).
Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы
Электронный пускорегулирующий аппарат
Более совершенными видами балласта являются электронные механизмы (ЭПРА), принцип работы которых будет описан в следующей главе. Для запуска разряда используется пусковое устройство, называемоестартером.
Электромагнитный дроссель или ЭПРА следует подбирать в зависимости от количества ламп и их мощности. Подсоединять предназначенное для двух ламп устройство к одной запрещено. Во избежание выхода прибора из строя подключать ЭПРА без нагрузки, то есть лампы, также не следует.
back to menu
Блиц-советы
- Схема подключения без дросселя позволяет использовать неисправные лампы с выгоревшими цепями накала. Но такое подключение требует использования активного балласта, что негативно сказывается на экономичности работы светильника;
- Современные люминесцентные лампы используют электронную систему питания. Она позволяет значительно увеличить ресурс источника света;
- Люминесцентные источники света, питающиеся от сети с частотой 50 Гц, могут негативно влиять на зрение (мерцание). Все современные компактные модели используют работающие на высоких частотах электронные источники питания, что позволяет полностью избавиться от мерцания;
- В случае использования схемы без дросселя колбу люминесцентного источника света рекомендуется переворачивать 1-2 раза в месяц, чтобы избежать появления черного налета на внутренней поверхности стекла;
- В продаже можно найти люминесцентные лампы любого типа свечения: холодного, белого, теплого. Длина волны видимого излучения зависит от состава люминофора, нанесенного на внутреннюю поверхность колбы.
Типы цоколей люминесцентных ламп
Цоколь – один из обязательных конструктивных элементов люминесцентной лампы. Он предназначен для ее механической фиксации в светильнике и подсоединения к контактам источника электроэнергии. Через цокольные контакты ток поступает на электроды.
Цоколи условно разделяют на две группы:
- Резьбовые (обозначаются буквой Е). Их вкручивают в патрон светильника по резьбе.
- Штырьковые (маркируются G). Они соединяются с патроном при помощи штырьков.
Линейные лампы оснащают штырьковыми цоколями, а компактные еще и резьбовыми контактами. В таблице ниже представлены типы резьбовых и штырьковых цоколей, которыми могут быть оснащены люминесцентные лампочки.
| Типы резьбовых цоколей (Эдисона) | Типы штырьковых цоколей |
| Е14 | 2D |
| Е27 | G13 |
| Е40 | G23 |
| G24 (G24Q1, G24Q2, G24Q3) | |
| G27 | |
| G53 |
Первая буква маркировки обозначает тип цоколя. Последующие цифры определяют диаметр резьбы (для Е) или расстояние между штырьками (у G) в миллиметрах. Например, цоколь G13 относится к типу штырьковых, расстояние между его штырьками равняется 13 мм. Он используется в линейных лампах диаметром Т4, Т5, Т8, Т10, Т12.
Штырьковые цоколи линейных моделей ламп
Иногда дополнительно после символа G могут быть буквы X, Y, Z, или U. Они определяют модификацию цоколя.
Разновидности цоколей люминесцентных ламп
Колбы с резьбовыми цоколями сейчас широко распространены. Ими заменяют лампы накаливания. В быту часто используют цоколи типа Е14 и Е27. Мощные лампочки оснащают Е40 и применяют на производстве, для освещения складов, улиц.
Разные модели светильников оснащают патронами под определенный тип цоколя. Покупая лампу нужно учитывать этот момент: данные элементы конструкции должны соответствовать друг другу. Иначе использовать лампочку не получится.
