Виды и стандарты подключений
Современное телекоммуникационное оборудование от одного производителя используется в различных странах мира. Было бы очень неудобно, если бы у всех были свои стандарты связи и подключения. Поэтому были приняты единые нормы, которые дают возможность автоматизировать большинство задач.
RJ-45
Интернет перестал сегодня быть диковинкой и многие получают его у себя в доме по технологии «оптика в каждый дом» или по беспроводной сети. Но в любом случае при подключении роутера или модема фигурирует кабель, который именуется «витая пара». Обычно в нем имеется 8 жил. На каждом конце подключается коннектор 8P8C. Его привыкли называть RJ-45, но если мы хотим быть точными, то это не совсем верно. RJ-45 – это стандарт, а разъем имеет название 8P8C.
Раньше для коннекта с оборудованием необходимо было некоторые жилы перекрещивать между собой, чтобы оно стало работоспособным. Этот вопрос решился, когда в 2001 году американская ассоциация утвердила два стандарта подключения жил витой пары. Это стандарт TIA/EIA-568-B и TIA/EIA-568-А. Чаще всего сегодня используется подключение по первому варианту. Оно подразумевает такую последовательность жил: бело-оранжевый ‒ оранжевый (1‒2), бело-зеленый ‒ синий (3‒4), бело-синий ‒ зеленый (5‒6), бело-коричневый ‒ коричневый (7‒8). Во втором варианте вместо зелено-белого, подключается оранжево-белый, а вместо зеленого – оранжевый. Такой вариант необходим для сети стандарта 10BASE-T и 100BASE-T. Если вдруг вы что-то перепутаете, то не переживайте, современные роутеры рассчитаны на оба варианта, поэтому автоматически перекидывают сигнал.
Последовательное соединение розеток
Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки.
Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя.
Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.
Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно
Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней.

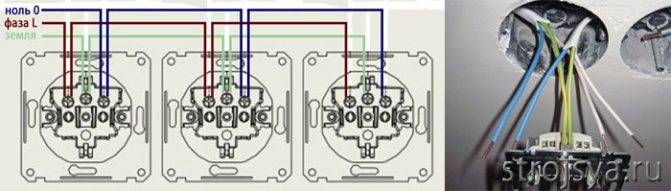

Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления.
Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.

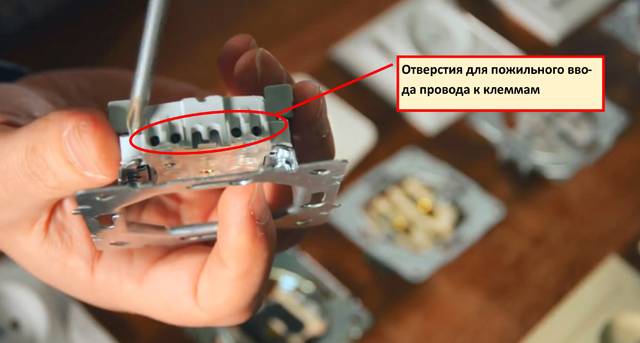

Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской “L” или стрелкой “наружу”, ноль подсоединяем к зажиму со стрелкой “внутрь” или буквой “N”. Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.
Еще один актуальный вопрос: “Как подключить выключатель от розетки”? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий “ноль” к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).
Что такое заземление
Соединение проводов для заземления в розетке
Электрический ток — это поток электронов, перемещающихся по проводнику под воздействием магнитного поля, создающего разницу потенциалов. По природе веществ частицы движутся от положительного потенциала (+), который называется фазой и подается к технике, к отрицательному (-), называемому нулем. Человек, на 70 % состоящий из воды, является идеальным проводником тока. Земля обладает абсолютным нулевым потенциалом. Если имеется отдельная линия и заглубленный контур, она примет на себя как утечку, так и статический заряд, которые пойдут по пути наименьшего сопротивления в обход человеческого тела.
Какую роль играет
В соответствии с обновленным ГОСТ все частные дома и квартиры должны быть оборудованы заземленными розетками со специальными контактами для провода, принимающего на себя утечки тока в приборах. Многие не придают значения этому решению и напрасно. В бытовых приборах часто отходят или отгорают внутренние провода, прикасаясь после этого к корпусу. Евророзетка с заземлением забирает напряжение с поверхности техники, отводя его по отдельной линии в закопанную в грунте конструкцию. Сопротивление этой линии меньше, чем у человеческого тела. Благодаря этому исключается вероятность несчастных случаев из-за неисправной электропроводки бытовых приборов. Таким образом розетка скрытой проводки с заземлением обеспечивает снижение величины тока утечки до безопасного уровня.
В чем разница между заземлением и занулением
Разница заземления и зануления
Далеко не во всем жилом фонде имеется заземление в розетках. Вместе с тем есть необходимость обезопасить жильцов от поражения током при использовании бытовых приборов, особенно тех, которые оснащены стальным корпусом и установлены во влажных помещениях. Для этого используется зануление — подключение корпуса электрической установки к нулевому проводу. По своему назначению это решение выполняет защитную функцию — предотвращение поражения человека током утечки.
Разница с заземлением заключается в том, что в случае зануления при пробивании тока на корпус происходит короткое замыкание, которое приводит к срабатыванию автоматических устройств, установленных как на линии, так и в самом приборе. Поражение человека исключено изначально, так как сломавшийся прибор будет обесточен еще до момента контакта с ним. Подключать его к сети можно только после устранения неисправности.

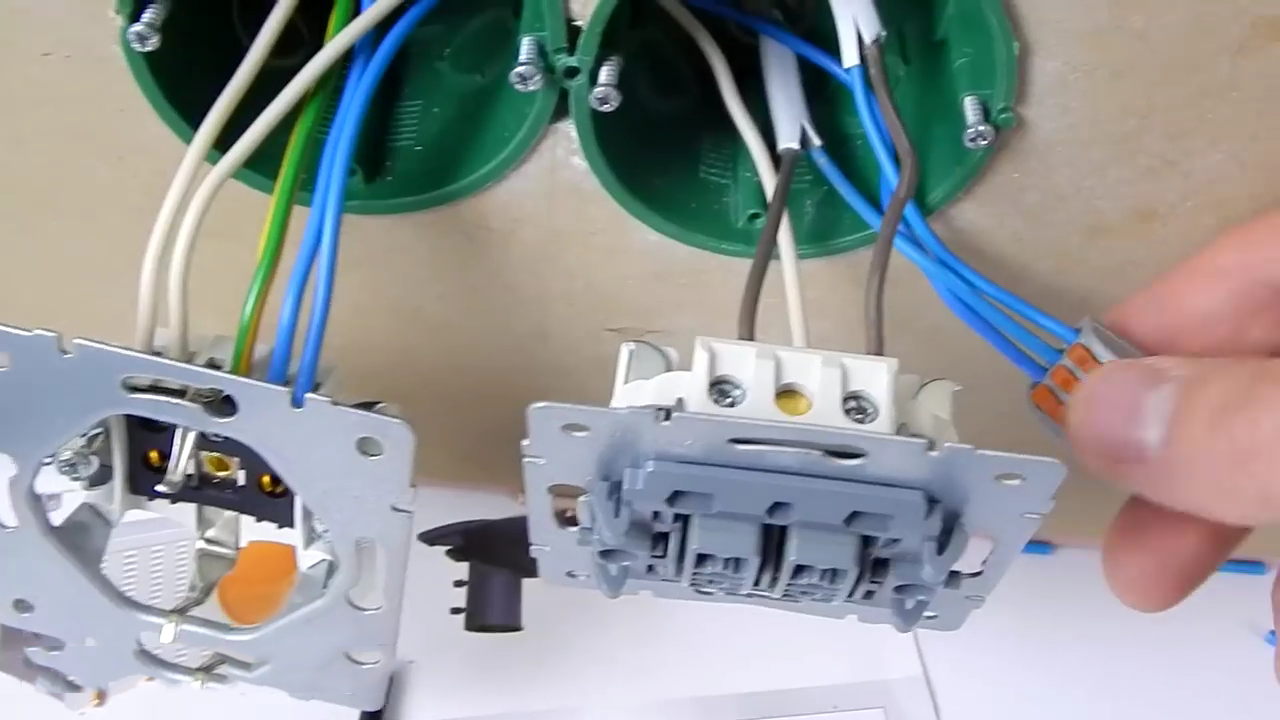

Подключение двойного выключателя и розетки
Блок, управляющий работой розетки и двухклавишного выключателя, монтируется перед входной дверью в ванную комнату или туалет. Благодаря устройству пользователь может включать свет в двух комнатах. Сначала прокладываются пять проводов от щитка электроснабжения. Два из них – нуль и заземление идут на розетку. Фаза соединяется с розеткой и через перемычку подается на выключатель. Две фазные жилы от выключателя идут на приборы освещения. Нуль, идущий к розетке, в распределительном блоке соединяется с нулем, идущим на патроны освещения.
Иногда приходится менять порядок включения кнопок. Чтобы это сделать, нужно две жилы, идущие после разрыва на контактах коммутации выключателя к лампам, поменять местами. Для освещения одной комнаты применяют однокнопочный коммутатор и четыре провода.
Как подключить двойную внешнюю розетку?
Распределительный кабель прокладывается открытым методом или закрытым в стенах. Для монтажа наружных устройств проводка выполняется открытым способом. Она может находиться в гофре, в коробах или просто лежать на стене, зафиксированная клипсами. Работа происходит в несколько этапов: 1. Обесточивается сеть питания на электрощитке. После чего с помощью указателя напряжения проверяется отсутствие напряжения на самих приборах. 2. Открывается верхняя панель гнезда для освобождения доступа к фиксаторам, удерживающим панель. 3. Отжиманием крепежа отделяется верхняя часть прибора от суппорта. 4. Разбирается устройство. Оно состоит из корпуса, панели с крышкой, гнезд.
5. Отмечается место крепежных отверстий. 6. Фиксируется основание прибора с помощью дюбелей типа гвозди. 7. Вырезается заглушка в месте ввода кабеля в середину устройства. Если кабель проложен в гофрированной трубе, то её заводят прямо в середину розетки. 8. Кабель освобождается от изоляции и зачищаются концы жил на 10-15 мм. 9. Производится подсоединение жил к контактам – коричневый к фазе (крайняя справа клемма), голубой – к нулю (крайняя слева клемма), желто-зеленый – к земле (центральный контакт со скобой). 10. Питание гнезд второй розетки в корпусе производится с помощью перемычек или шлейфов. 11. Затем восстанавливается корпус наружной розетки в обратном порядке.
Как последовательно подключить двойные компьютерные розетки?
Для уменьшения нагрузки электромагнитного излучения в квартирах вместо Wi-Fi роутера устанавливают компьютерные розетки. Их монтаж производится в соответствии с правилами электробезопасности. Выпускаются изделия под скрытую и открытую проводку.
READ Как подключить lider evg видео
Как и силовые розетки, интернет-аналоги вставляются в гнезда. Приборы RJ-45 обеспечивают подключение компьютера к интернет- и местной сети. Наличие разъемов под витую пару –обязательное условие для нормального функционирования комнат серверного назначения. Использование только беспроводной системы передачи данных опасно с точки зрения перехвата связи. Через проводку украсть информацию можно только, подключившись к ней.
RJ-45 – это универсальный способ соединения компьютерной техники с применением 8-жильного защищенного кабеля, который и называется «витая пара». Розетки классифицируются по числу разъемов на: • одинарные; • двойные; • терминальные; • комбинированные.
По аналогии с силовыми компьютерные розетки бывают внутренними и наружными. Скрытое в стене устройство находится в защитном пластиковом стакане с клеммником. Наружная установка фиксируется с использованием накладной панели.
Для сокращения времени монтажа розеток применяются монтажные короба. Для квартиры достаточно провести одну или две розетки. Для подключения интернет-розетки главное – это правильная распиновка. Она заключается в четком понимании, куда и какой расцветки провода вставлять. Существует два типа распиновки – прямой и перекрестный. В первом случае применяется провод для соединения конечного техустройства с роутером. Второй – для подключения одинаковых по назначению систем между собой. Все провода соединяются согласно с цветовой маркировкой.
Каждая пара определенного цвета садится в свой паз соответственно цветовой распиновки в клеммник розеточного устройства. Затем утапливаются прижимные коннекторы и фиксируются все жилы контактной группы. Запрещается наличие в розетке перегнутых или выступающих концов проводки. Если клеммник не входит в паз стены, то подрезают внутреннюю плоскость монтажного подрозетника.
Источник
Инструкция по установке от существующей
Во-первых, определяют, какой будет достаточно.
Во-вторых, уделяют выбору провода особое внимание, чтобы предотвратить перегрев контактов.
Разновидности
ГОСТом, для эксплуатации в бытовых помещениях, рекомендовано к эксплуатации несколько видов
- Без заземления. Тип С 1а. Обеспечивает работу простых приборов, в рабочем режиме выдерживает до 250 Вт, 10А постоянного тока и переменного до 16А.
- С двумя контактами по бокам для заземления. Тип С 2а. Предназначена для подключения нагревательных колонок, стиральных машин, электродуховок, насосов и другой бытовой техники. Параметры мощности аналогичны предыдущим.
- Оснащены заземлением штифтового формата (как установить розетку с заземлением?). Тип С 3а. Предназначен для подключения мощных потребителей энергии. Характеристики — такие же, как у С2а.
- Тип С5. Старого вида, выдерживающие до 6А.
- Евророзетки с выступающим корпусом, широко расположенными отверстиями под вилку. Относятся к типу С6, подходят для устройств с такими же вилками.
Каждый прибор состоит из
- колодки;
- защитного корпуса;
- контактов.
Выбор провода
При несоблюдении требований стандартов контакты перегреваются
- Для заземлённых подходит трёхжильный кабель.
- Без заземления — двухжильный, в которых жила жёлтого цвета предназначена для заземления:
- синего — для нулевого провода;
- красная и коричневая — для фазы.
- Незаземленная проводка состоит из двух жил — нуля и фазы.
- Трёхжильный (заземление, ноль и фаза) повышает безопасность эксплуатации кабеля, помогает избежать удара током.
для монтажа проводки внутри комнаты целесообразно применять провод с медной жилой
Последовательное и параллельное подсоединение
- Профессионалы советуют подключать дополнительные розетки параллельно, когда кабель к новой точке тянется из распределительной коробки. Такой способ наиболее безопасен.
- Чаще всего выбирают последовательное подключение, при котором от одной точки отводится следующая, т. е. кабель подключается от уже существующего гнезда к дополнительной. Такой способ ещё называют шлейфовым, выбирают при нецелесообразности использования первого.
Правила последовательного
Главное условие последовательного подключения — возможность использования электроприборов с небольшой мощностью
Плюсы и минусы
Окончательный вариант плана-схемы проводки
Чтобы определить оптимальную схему подключения розеток и выключателей, необходимо подготовить план электропроводки, рассчитать количество приборов и возможную максимальную мощность. При этом в только построенных зданиях необходимо спланировать будущие возможности без лишней скромности: дополнительный телевизор, покупка отдельной морозильной камеры и подобное.
На основе полученных данных выбирают тип подключения. К преимуществам последовательного метода относят:
- простая система подключения и сборка цепи;
- возможность отрегулировать уровень напряжения, сделать меньше;
- можно использовать один предохранитель на цепь.
Минус становится очевидным после появления неисправностей – если сломается одна розетка, остальные работать не будут.
Соблюдение техники безопасности при монтаже розеток
Соблюдение элементарных норм безопасности позволит качественно выполнить работы по подключению и эксплуатации розеток
Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:
- обесточить помещение, в котором проводятся работы;
- проверить участок перед началом специальным прибором (можно включить устройство в сеть);
- использовать резиновые перчатки, технику с прорезиненными ручками;
- при «наращивании» длины недостаточно скрутить провода, требуется спайка;
- не допускается контакт с соединенными оголенными кабелями;
- излишки не должны «торчать» – укорачивают, закладывают в стену;
- проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.
Подключить розетки указанными способами может каждый
Схемы имеют преимущества и недостатки, перед окончательным выбором важно установить мощность оборудования и способ разветвления проводки

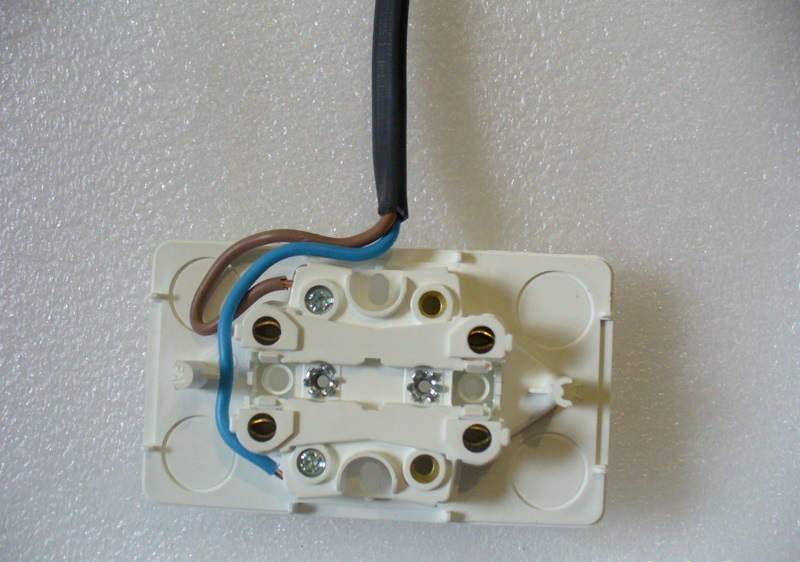

Как поменять одинарную розетку на двойную
Процесс замены одинарной розетки на практике оказывается совсем несложной задачей. Попробуем ее усложнить и установить на место одинарной розетки двойную. Часто это бывает очень оправдано, так как количество электрических приборов в каждой квартире растет в геометрической прогрессии
При этом большинство электроустройств имеют так называемые евровилки, которые не подходят под старые розетки советского образца.
При необходимости обращаем внимание на видео, подробно объясняющее, как поменять одинарную розетку в квартире на двойную.
Для начала предстоит расширить отверстие в стене под новую, более широкую коробку розетки, иными словами, придется долбать стену.

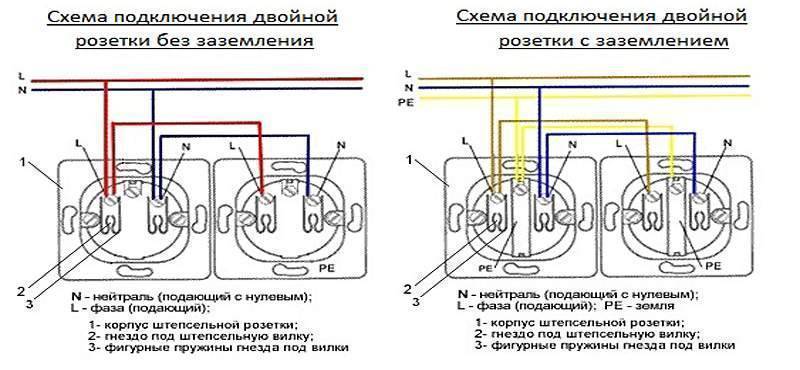

Если вы обнаружили в стене 2 кабеля, в каждом из которых по 3 провода, то выполните следующие действия:раскрутите пары проводов при помощи плоскогубцев;
проделайте 2 отверстия в новом подрозетнике, поместите в них специальные прокладки и протяните через них кабеля с проводами;
соедините пары проводов вместе: 2 фазных провода, 2 нулевых провода и 2 заземленных провода;
каждую пару присоедините к соответствующим им клеммам розетки, обращая внимание на обозначения клемм: L — фазный, N — нулевой, E – заземленный.
Если имеется 1 кабель с 3 проводами, тогда в корпусе розетки пробейте 1 отверстие, через которое пропустите провода. Присоедините соответствующие провода к клеммам розетки.
Остается только зафиксировать и закрепить розетку в стене.
Если вы сумели самостоятельно провести замену одинарной розетки на двойную, то у вас уже не возникнет вопроса, как поменять двойную розетку на аналогичную новую в случае необходимости либо выхода из строя старой.. Как поменять дома тройную розетку
Как поменять дома тройную розетку
Иногда выходом из ситуации с большим количеством подключенных электрических устройств одновременно становится установка тройной розетки. Она может быть вмонтирована в 1 большое отверстие в стене, а может состоять из 3 отдельных розеток, расположенных рядом и спрятанных под 1 крышкой.
Этот способ заслуживает большего доверия, чем использование тройников и двойников, которые могут привести к короткому замыканию.
Если у вас стена из гипсокартона, то проделать в ней еще 2 дополнительных гнезда для отдельных розеток не составит большого труда
Но если предстоит иметь дело с бетоном или кирпичом, то лучше установить блок из 3 розеток в 1 увеличенное отверстие в стене.
Покупая тройную розетку, стоит обратить внимание на ее качество. Хорошо, когда все контакты выполнены из латуни, а наружная панель изготовлена из специальной пластмассы, устойчивой к возгоранию.
Подключение тройной розетки аналогично процессу подключения двойной розетки. Ее легко можно установить на месте старой одинарной розетки
В случае монтажа тройной розетки на новом месте, придется потрудиться более объемно.
Ее легко можно установить на месте старой одинарной розетки. В случае монтажа тройной розетки на новом месте, придется потрудиться более объемно.
Чтобы разобраться, как поменять розетку в квартире самому, нужно проделать совсем небольшую работу по поиску нужной информации и не бояться применять новые знания на практике. Тогда ваш дом будет тем местом, где комфортно находиться и наслаждаться теплом и уютом.
Нюансы подключения
На задней крышке интернет розетки существуют пазы и наклейки, которые указывают, по какой схеме можно подключить устройство. Существует две схемы подключения – это А и В. Какой тип использовать зависит от того как соединены между собой оборудования.
На сегодня почти все сетевые конструкции самостоятельно распознают, по какой схеме было осуществлено подключение и если есть надобность, подстраиваются под нее. Но сетевая розетка, к которой нужно подключить механизм для выхода в интернет, устанавливается лучше всего по подсоединению проводов схемы В.
Согласно схеме требуется поместить провода витой пары определенной окраски в пазы крышки соответственного цвета.
Затем возвращаем крышку на прежнее место. Как только крышка заняла свое посадочное место, следует закрыть белый фиксатор. Для этого он поворачивается против часовой стрелки. Следует отметить, что неправильная установка крышки полностью исключена, так как на устройстве предусмотрены специальные элементы, которые на разъеме отображаются зеркально (выступ и паз). Поэтому установить элементы неправильно невозможно.
Но, возникает вопрос: как производится подключение интернет-розетки к кабелю, ведь изоляция с жил не снималась? Это и считается основным отличием сетевого гнезда от прочих электроустановочных конструкций. Площадки с контактами в компьютерной розетке – это две наточенные пластинки. Они располагаются так, что дистанция между ними равняется сечению медной двойной жилы.
Таким образом крышка со всеми введенными проводами помещается на свое прежнее место, а эти лезвия прорезают изоляцию витой пары и соприкасаются с сердцевинами, проводящими ток. Такое соединение надежно. Оно гарантирует бесперебойную устойчивую работу электронных конструкций. При этом работа будет осуществляться без избыточных утрат.
Затем следует убедиться, что установка жил осуществлена правильно и обрезать лишние концы витой пары, что торчат. Главное – это не позволить случайное замыкание любых кабелей между собой.
Осталось установить интернет-розетку в подрозетник, закрепить лицевую панель. Когда подключение к сети осуществлено, можно проверить какой результат получился. Установить и подключить любое сетевое устройство можно самому по этому методу. Даже если контактные группы будут в них отличаться, смысл не поменяется.
Например, есть такой механизм гнезда, подключение которого осуществляется вручную. То есть, каждый шнур витой пары втискивается в определенную клемму согласно номеру и , как показано на фото ниже. Это немного сложнее и дольше, чем установка интернет розетки серии Легранд. Но технология того, как установить и подключить устройство остается неизменной: жилы попадают в отверстие между заостренных пластин и касаются сердцевины, которая несет ток.
Важно!
Прежде чем подключать кабель следует позвонить своему интернет провайдеру и уточнить какая схема подключения используется в квартире.
Теперь вы знаете, как производится установка и подключение интернет розетки своими руками. Надеемся, предоставленные схемы, видео и фото примеры пригодились вам в самостоятельном электромонтаже!
Наверняка вы не знаете:
Для обеспечения бесперебойного проводного интернета, достаточно с умом проложить кабель и вмонтировать правильную розетку. Внутри розетки находятся жилы интернет-провода. От того, как была подключена интернет-розетка, зависит скорость интернета.
Специальный разъем, рассчитанный для проводки кабеля витая пара. Сама проводка состоит из восьми отдельных проводков из меди, которые переплетаются в четыре пары. Эта система позволяет передавать скоростной инет без перебоев. Ответный разъём имеет название RJ-45/8p8c.
Классификация информационных розеток
Специалисты компьютерной области группируют сетевые гнезда по трем характеристикам:
- Число доступных разъемов (одинарные, двойные, терминальные и комбинированные).
- Способность пропускать канал с информацией.
- Принцип установки (внутри стены, поверх стены).
Подключение к однофазной сети
Перед началом работ обязательно изучите инструкцию по установке розеток для электропечей, так как этот процесс требует хотя бы небольшой подготовки.

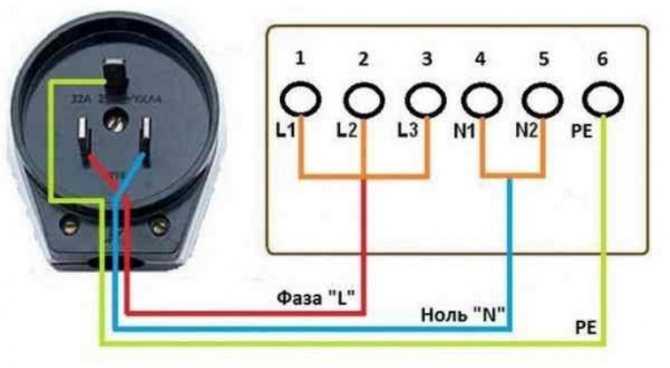

Вилка для источника питания на 220 вольт оснащена тремя выводами:
- фазным;
- нулевым;
- защитным (заземляющим).
В практике предусматривается их общепринятая цветовая маркировка, так фазные проводки окрашиваются в красный, белый или коричневый цвет, нулевой рабочий кабель – в синий, заземляющий – в желтый.
Эти выводы нужно подключить к взаимосоответствующим контактам на вилке. После происходит непосредственное подключение к плитке. На её задней стенке находится панель, необходимая для присоединения к сети. На панели имеются 6 клемм, промаркированные специальными обозначениями L1, L2, L3; N1 и N2; PE.
Контакты, обозначенные латинской буквой L, служат для присоединения к ним фазного вывода. Если подключение однофазное, обязательно сделать перемычку между имеющимися клеммами и добавить провод от силового источника питания к одной из них.
Контакты N1 и N2 необходимы для подключения нулевого кабеля. Между ними ставится перемычка, если это не предусмотрено заводом-изготовителем плиты, и кабель подключается к одной из клемм.
РЕ контакт служит для присоединения защитного (заземляющего) проводка. Это считается завершающим этапом подготовительных работ.
Пошаговая инструкция по замене обычной электрической розетки на двойную
1. Прежде всего,
отключите подачу электричества
. Выключите рубильник (или выкрутите пробки) на электрическом щитке в квартире или на лестничной клетке.
Убедитесь, что в розетке отсутствует фазное напряжение. Для этого возьмите индикаторную отвертку и поочередно прикоснитесь ее металлическим жалом к металлическим контактам розетки.
Ваш палец при этом должен быть прижат к металлическому контакту на корпусе индикатора, иначе он не будет работать. Если лампочка не светится (при условии, что индикатор исправен!) — можно начинать работу.
2. При помощи отвертки открутите винт на защитной декоративной крышке старой розетки и снимите крышку.

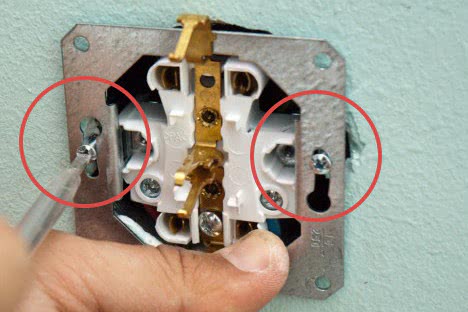

3. Выкрутите на 3-5 оборотов (ослабьте) два винта распорных лапок.
Если розетка прикручена к подрозетнику винтами, то выкрутите винты, удерживающие розетку в подрозетнике.
Достаньте розетку из подрозетника, аккуратно вытягивая и расправляя электрические провода.

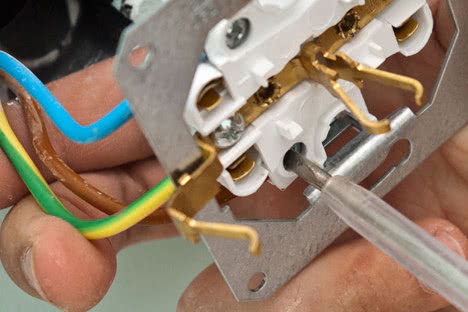

4. Открутите винты, которые крепят провода к розетке, и отсоедините розетку.
5. Возьмите новую двойную розетку, открутите и снимите с нее декоративную крышку.
Если у вас была установлена розетка с заземлением, то устанавливайте двойную розетку также с заземлением. Если розетка, которая была установлена, не имела заземляющего провода, то и двойную покупайте также без заземляющего провода.
Прикрутите 2-цветный (желто-зеленый) провод к клемме заземления, остальные 2 однотонных провода (чаще белый и синий) присоедините к клеммам розетки, используя отвертку.
В том случае, если у вас была установлена розетка без заземления, и в подрозетнике имеется только 2 провода, вам будет нужна двойная розетка без заземления. Прикрутите оба провода к силовым контактам розетки.
6. Установите розетку в подрозетник, аккуратно укладывая провод в подрозетнике так, чтобы он не попал под распорные лапки крепления розетки. Выровняйте розетку и закрепите ее в подрозетнике при помощи распорных лапок (которые упираются в стенки подрозетника) или, что еще лучше и надежнее, при помощи крепежных винтов. Установите на место защитную декоративную крышку розетки.
7. Включите напряжение и проверьте работоспособность розетки при помощи любого электрического прибора.
Вот и все, ваша новая двойная розетка установлена на место обычной одинарной и готова к использованию. Если у вас в процессе замены розетки возникнет необходимость заменить еще и подрозетник, вы сможете это также выполнить самостоятельно после
прочтения соответствующей статьи
Жмите на кнопку ↓↓↓ и делитесь с друзьями, если вы находите эту статью полезной!
Как говорится, ничто не вечно и даже самые качественные вещи выходят из строя. Все когда-то ломается, изнашивается, выходит из строя, из моды либо просто теряет свою актуальность. Розетки и электросети тоже не исключение. Много жилых домов, построенных во времена СССР, имеют изношенную электропроводку и расшатанные розетки. Часто появляется соблазн поправить положение дел во время ремонта, чтобы и качество, и внешний вид соответствовали современному стилю, да и просто потому, что розетки нередко выходят из строя, не пережив короткого замыкания.
Расположение розетки на стене тоже претерпело изменения. Если раньше они стандартно находились на высоте около 1 м над полом, то сейчас модно размещать их на уровне 40 см от уровня пола.
Когда возникает вопрос, как поменять розетку, то сразу в голове появляется несколько вариантов решения проблемы. Конечно, не имея необходимого опыта, есть только 1 способ исправления ситуации – вызов электрика либо всезнающего соседа. Но так как эта неприятность — дело житейское, то есть смысл вникнуть в азы принципов работы электричества и разобраться самому в поставленной задаче.
Заключение
Розетки, светильники и выключатели являются основными составляющими любой квартире, служебном помещении или гараже. Поэтому каждый внимательный и заботливый домовладелец должен понимать принцип подключения таких устройств после проведения всех ремонтных работ или собственноручного возведения новых сооружений своими руками. Двойная розетка с выключателем в одном корпусе будет весьма кстати в вопросах решения задач размещения приборов на небольшой площади или на одинаковом расстоянии от пола.
По сути, это обычный выключатель, только объединенный в одном корпусе с розеткой.
Существуют блоки с одной, двумя и тремя
клавишами. В принципе, схема у них одинаковая, разницей будет лишь количество пар контактов выключателя.
В качестве примера рассмотрим блок с двухклавишным выключателем и розеткой.
Одной клавишей включается освещение в ванной комнате, а другой — освещение в коридоре. В основном, розетка применяется для временного подключения различных электрических приборов, например, пылесоса при уборке квартиры или удлинителя при проведении каких-либо ремонтных работ.
В ванной комнате у меня установлена отдельная розетка, поэтому электробритва, фен, стиральная машина подключаются к ней, и соответственно, не нагружают розетку в коридоре.
Давайте заглянем внутрь блока. Для этого открутим шуруп крепления защитной шторки от детей и снимем ее.
С розетки снята защитная шторка.
Затем поочередно снимем клавиши выключателя.
Теперь нужно открутить два винта крепления верхней крышки и снять ее.

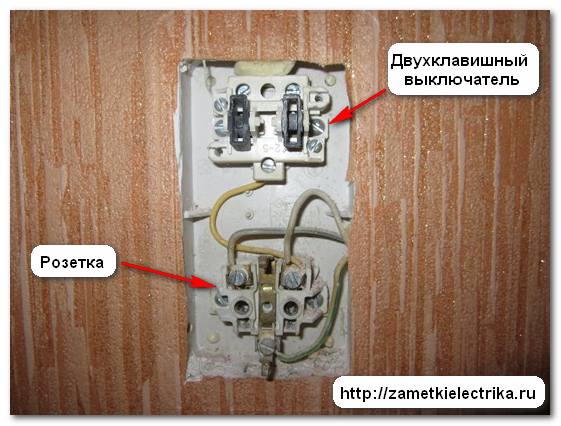

На фотографии видно, что данный блок состоит из розетки и обычного двухклавишного выключателя, размещенных в одном корпусе.
А теперь перейдем к схеме подключения. Существует два варианта. Каждый вариант рассмотрим в отдельности.

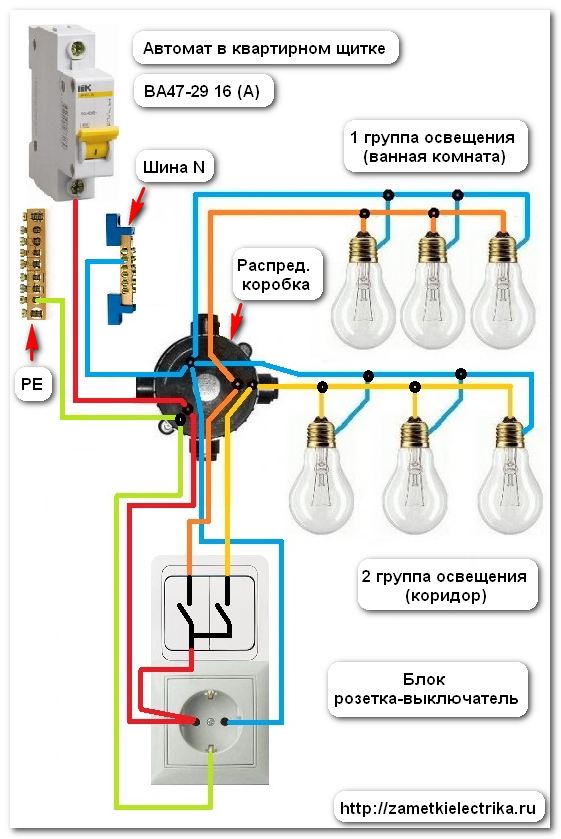

Подключение блока розетка-выключатель. Вариант 1
В первом варианте рассмотрим схему, которая чаще всего встречается при подключении таких блоков.
В квартироном щитке установлен автомат на 16 (А). От него до распределительной коробки проложен медный 3-жильный питающий кабель, например, ВВГнг (3х2,5).
Это обусловлено тем, что номинальный ток розетки составляет 16 (А). А значит, сечение жил питающего кабеля должно быть не менее 2,5 кв.мм /
Если этим пренебречь, то при при перегрузе в розеточной линии или линии освещения кабель начнет греться, что может привести к пожару.
С распределительной коробки до блока проложен медный 5-жильный кабель, например, ВВГнг (5х2,5).

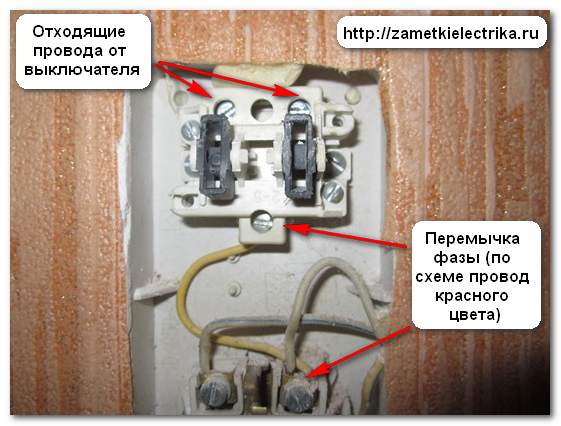

Фаза (на схеме провод красного цвета) подключается на один вывод розетки. С этого же вывода идет перемычка на общий контакт (клемму) двухклавишного выключателя. Ноль (на схеме провод синего цвета) подключается к другому выводу розетки. Защитный проводник РЕ (на схеме провод зеленого цвета) подключается на винт заземляющего контакта розетки.
К остальным клеммам выключателя подключены провода (их на фото не видно), которые идут на 2 группы освещения: ванная комната и коридор.
Как подключить блок выключатель-розетка. Вариант 2
Как я уже упоминал выше, первый вариант схемы не совсем правильный. Но это не значит, что его нельзя применять.
Дело в том, что по современным требованиям силовые цепи и цепи освещения рекомендуется
разделять (ПУЭ7 п.6.2.4). А в первом варианте, у нас они получились объединенными.
