Устройство обрешетки под металлочерепицу
Укладываемая под металлочерепицу обрешетка разделяются на два типа: сплошная и решетчатая.
На выбор типа обрешетки влияет волна профиля. Если укладывается сплошной каркас под черепицу, доски монтируются почти вплотную, с расстоянием всего 10 мм, чтобы обеспечить необходимое вентилирование.
Второй вид — решетчатый настил. Из досок сбивается решетчатая конструкция. Этот настил сокращает расход материалов, уменьшает вес конструкции.
Виды обрешетки под металлочерепицу
Монтаж обрешетки крыши под металлочерепицу
Для монтажа применяют гвозди 3-3.5 мм, длина которых в два раза превышает толщину обрешеточных досок. Каждая фиксируется парами гвоздей по краям, максимально приближенно к оси стропил.
Перед тем как монтировать первые две доски, для уточнения правильности расчетов расстояния, можно наживить два обрезка на контробрешетку. Сверху кладется профильный лист, после, опытным путем определяется необходимый выступ металлочерепицы.
Нужно помнить, что установка обрешетки под металлочерепицу осуществляется только после гидроизоляции.
Если не исключен такой вариант, что вентиляция будет недостаточной, при установке обрешетки рекомендовано применять гидроизоляцию под металлочерепицу, во избежание скопления конденсата снизу кровельных листов. Гидроизоляционный материал поглотит влагу со стороны теплоизоляционного слоя и предотвратит накопление влаги, вызванное атмосферными колебаниями.
Выбор материала
Доска для обрешетки под металлочерепицу, применимые для каркаса, разнятся по размерам.
Для простых архитектурных конструкций крыш используются доски 25х100. Для монтажа черепицы с основанием из толстой оцинковки и замысловатых конфигураций укладываются доски 32х100. Для конструкций с большим шагом стропил применяется брус, размерами 50х50, 40х60 мм.
Расчет обрешетки под металлочерепицу
Для того, чтобы произвести калькуляцию материала, который уйдет на обрешетку, нужно уточнить размер ската, произвести расчет шага.
Не забудьте, при монтаже конька металлочерепицы, у карниза монтируется две доски, для обеспечения необходимой прочности кровельного настила.
Усилить потребуется места соединений с печными трубами, слуховым окном, вентиляционными коробами.
Инструменты
От полноты набора инструментария, зависит ход и удобство выполнения работы. Поэтому возьмите на заметку, какие приспособления вам пригодятся для монтажа обрешетки:
- Рулетка
- Уровень
- Молоток
- Ножовка
- Шуруповерт (можно пользоваться дрелью)
- Болгарка
- Карандаш для отметок
Желательно обзавестись красящим шнуром (отбивкой), инструмент для нанесения равных отрезков — «лошадка». Заготовленный заранее шаблон облегчит нанесение разметки.
Схема и особенности устройства двускатной крыши
Двускатной называется крыша, образованная пересечением двух прямоугольных скатов под определённым углом. Такое устройство является самым надёжным и простым, поэтому смонтировать двускатную кровлю самостоятельно может даже человек со средними навыками плотницких работ.
Основанием крыши является стропильная система, выполняющая роль опоры для кровельного пирога и финишного покрытия. От её прочности и надёжности зависит срок эксплуатация кровли и комфортность проживания в доме. Стропильная система, подвергающаяся регулярным ветровым и снеговым нагрузкам, должна быть надёжно закреплена на корпусе здания. Эта задача решается при помощи мауэрлата, который прочно фиксируется к верхней плоскости стен дома. Таким образом создаётся практически монолитная система, надёжно защищающая внутреннее пространство дома от любых проявлений внешней среды.
Конструкция стропильной системы двускатной крыши
Крыша с двумя противоположными скатами — самая распространённая конструкция из применяемых в индивидуальном жилищном строительстве. Линия пересечения образует конёк, а боковые проёмы крайних стропильных ног служат для устройства фронтонов — вертикально расположенных стенок, создающих замкнутое подкровельное пространство. Для получения прочной и долговечной конструкции применяется множество подпорных и укрепляющих элементов, придающих дополнительную жёсткость всему сооружению. В основе двускатной конструкции лежит треугольник — наиболее жёсткая геометрическая фигура. Стропильная система состоит из следующих основных элементов:
- Мауэрлат — это деревянный брус, выполняющий роль связующего элемента между коробкой дома и его стропильной системой. К стенам он крепится резьбовыми шпильками, анкерными винтами или проволочными жгутами. Размер поперечного сечения бруса составляет от 100х100 до 150х150 мм и зависит от размера здания, его этажности и формы крыши.
Стропильная нога — деревянный брус размером 50х150 или 100х150 мм, соединяющийся в верхней точке крыши с коньком и опирающийся противоположным концом на мауэрлат. Стропила — основной несущий элемент кровельной системы, воспринимающий все виды внешних нагрузок: ветра, снега, дождя и собственного веса конструкции.
- Лежень — брус из древесины, укладываемый горизонтально с опорой на внутреннюю несущую стену. Размер лежня, как правило, равен размеру мауэрлата. Является опорой для кровельных стоек.
- Затяжка — элемент, применяемый в висячих стропильных системах. Его назначение — компенсация растягивающих усилий, возникающих на нижних концах стропильных ног.
- Стойки — брусья квадратного сечения, передающие часть нагрузки от стропил на лежни.
- Подкосы — элементы конструкции, передающие часть нагрузки от стропильных ног на затяжку. Таким образом формируется ферма, обладающая повышенными прочностными характеристиками.
- Контробрешётка — деревянные бруски размером от 25х50 до 50х50 мм, набиваемые на верхнее ребро стропил. Назначение контробрешётки — образование вентиляционного зазора между обрешёткой и гидроизолирующей плёнкой. Этот элемент обязателен при устройстве кровельного пирога на мансарде.
- Обрешётка — опорное основание для установки финишного покрытия кровли. Обрешётка бывает сплошной или разреженной и может быть выполнена из доски толщиной 25 мм, водостойкой фанеры, листов ОСП и других подобных материалов. Выбор конструкции обрешётки зависит от характеристик финишного покрытия.
- Конёк — горизонтально расположенная балка, по которой происходит пересечение противоположных скатов.
Свес кровли — является продолжением стропил на расстояние до 40 см от стен здания. Защищает стены от намокания, а также служит для размещения софитов, являющихся составной частью системы вентиляции подкровельного пространства. При недостаточной длине стропила свес формируется дополнительными деталями для их удлинения — кобылками.
С висячими стропилами
Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.
Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.
Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами
Стропильная система двухскатной крыши для небольших домов
Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.
Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).
На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.
Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы
Для мансардных крыш
Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.
Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля
Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна
В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.
При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.
Для больших домов
При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.
Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил
При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).
Прямой и косой прируб для соединения затяжки
Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.
Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки
Крепление подкосов для стропильной системы висячими стропилами
При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.
Устройство каркаса для утепленной кровли
Наличие утеплителя в составе кровельного пирога требует правильно выбрать шаг стропил под металлочерепицу, и устроить стропильную конструкцию так, чтобы теплоизоляционный слой не потерял свои качества. Это может произойти в результате намокания утеплителя, так как вода служит хорошим проводником тепловых волн.
Намокание теплоизоляционного материала происходит в следующих случаях:
- Бытовые испарения, поднимающиеся вверх, проникают в теплоизоляцию с внутренней стороны.
- Разница температур на улице и на чердаке способствует образованию конденсата.
- Несоблюдение технологии монтажа кровли приводит к образованию протечек, которые наблюдаются при снеготаянии и обильных осадках.
Чтобы предотвратить появление неприятных ситуаций, нужно правильно уложить кровельный пирог, распределить его по кровле и надежно зафиксировать на стропилинах. Помимо этого стропильная система под металлочерепицу должна формировать вентиляционные каналы, которые позволяют потоку воздуха омывать теплоизоляционный слой и внутренний слой металлочерепицы.

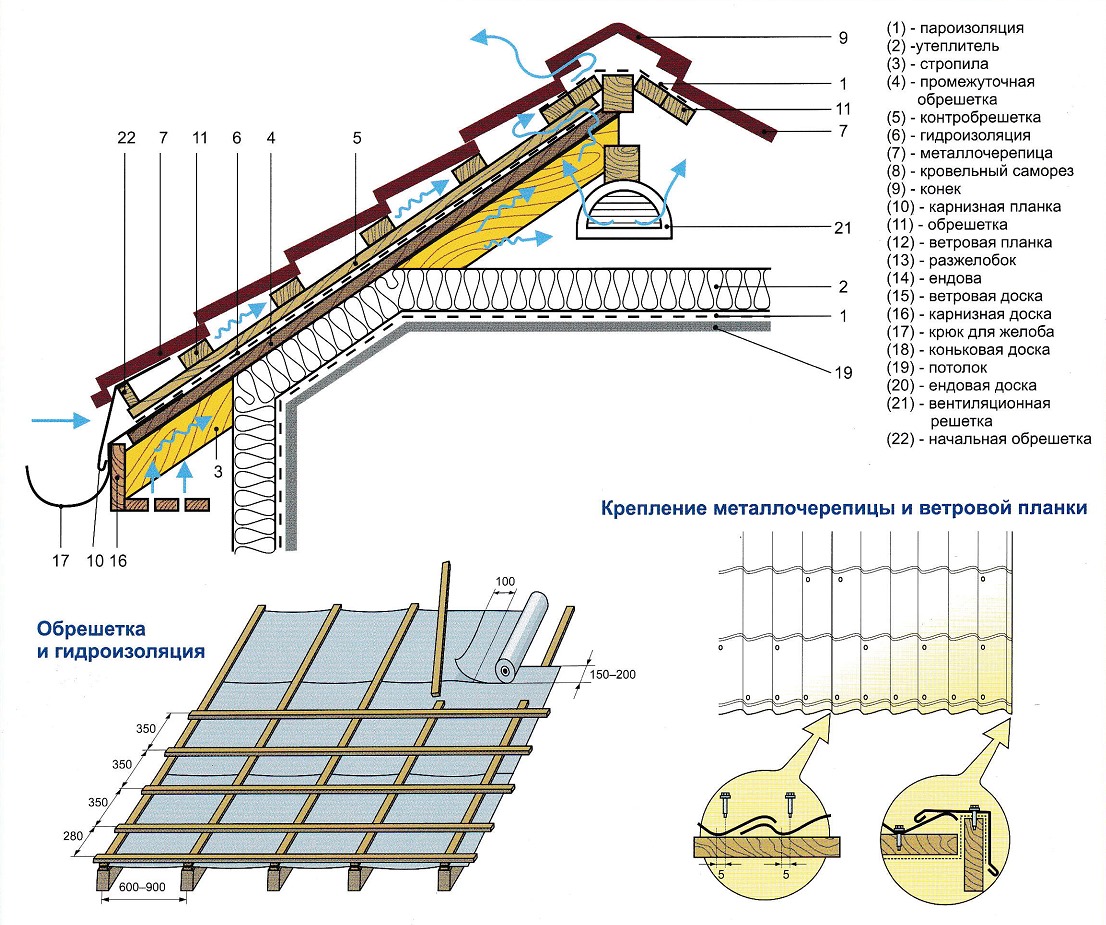

Установка обрешетки и контробрешетки позволяет создать каналы, которые способствуют регулярному проветриванию и выведению конденсата из-под кровельного пространства. Это продлевает эксплуатационный срок и кровли, и стропильной системы.

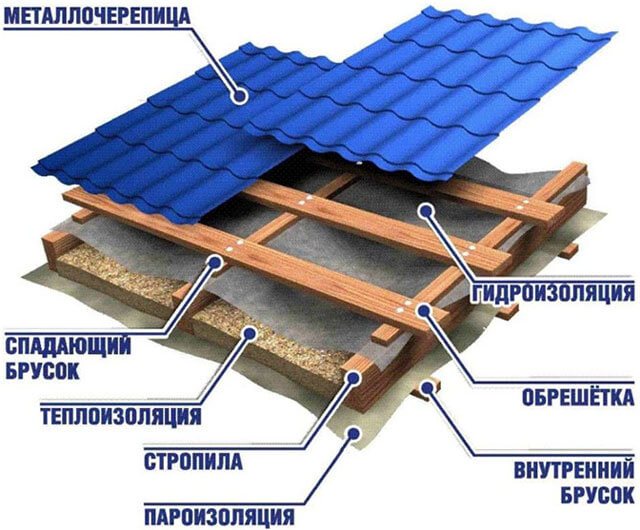

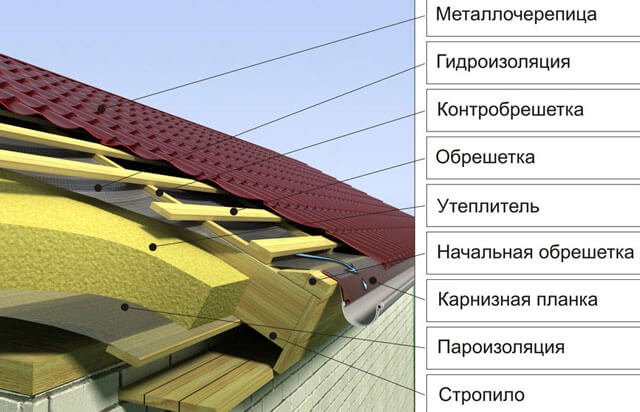

В разрезе утепленная кровля со стороны отделанного помещения выглядит следующим образом:
- Материал, используемый для отделочных работ внутри чердачного помещения.
- Внутренняя обрешетка, на которую крепится слой пароизоляции.
- Непосредственно пароизоляционный слой, являющийся препятствием на пути бытовых испарений.
- Стропильные ноги, в промежутках которого располагают плиты теплоизоляционного материала. Причем для образования вентиляционного зазора нужно, чтобы теплоизоляция была немного тоньше ширины стропилины. Если утеплитель ложится на одном уровне со стропилинами, то следует прибить дополнительную обрешетку для создания необходимого зазора.
- Гидроизоляционный слой укладывается непосредственно на стропилины или на контробрешетку, если была необходимость в ее установке. Дело в том, что гидроизоляции в виде полиэтиленовой пленки нельзя контактировать с утеплителем, в целях предотвращения образования влаги. В случае использования диффузной мембраны контробрешетка не нужна, так как этот гидроизоляционный материал пропускает влагу наружу, но не впускает ее обратно.
- Наружная обрешетка, необходимый элемент для фиксации гидроизоляционного материала, создания вентиляционного канала и укладки металлической черепицы.
- Непосредственно кровельный материал — металлочерепица.
Исходя из выше сказанного, напрашивается вывод, устройство двухскатной крыши из металлочерепицы с утеплителем предполагает использование трехслойного пирога и двух вентиляционных контуров при использовании классического варианта гидроизоляции. Входящая в состав кровельного пирога диффузная мембрана позволяет укладывать три слоя изоляции и один вентиляционный канал. Основой для крепления всех слоев служит стропильная система, на которую возлагается функция удержания кровельного материала и снеговой нагрузки.
В большинстве случаев стропилины под металлическую черепицу делают из досок сечением 5*10 см или 5*15 см при соблюдении стандартного шага стропильных ног при устройстве кровли.
Расчеты и монтаж каркаса двускатной крыши
После определения варианта стропильной системы нужно произвести предварительный расчет материала.
Для этого составляется точный чертеж с нанесенными параметрами и размерами. Этот план позволит правильно выполнить монтаж каркаса.
Расчет стропильной системы
Расчет потребности материала и нагрузки на него – необходимый этап для грамотного монтажа.
Нагрузка на каркас бывает трех видов:
- статические нагрузки – включают вес кровельного покрытия, обрешетки, дополнительных элементов, расходных и изоляционных материалов. В случае с металлочерепицей вес на 1 кв. м не более 5 кг;
- динамические нагрузки, к которым относят ветровую, снеговую нагрузку и интенсивность осадков. Расчет показателей производится в зависимости от региона постройки. Более подробно о них можно узнать в СНиПе «Нагрузки и воздействия». Стоит отметить, что при наклоне ската свыше 60 градусов снеговая нагрузка не учитывается, так как осадки достаточно быстро сходят с крыши;
- особые нагрузки. Расчет этого вида нагрузок актуален для регионов с наличием землетрясений, торнадо и штормовыми воздействиями.
Расчет шага стропил двухскатной крыши производится с учетом веса кровельного материала и необходимого веса конструкции в целом. Для металлочерепицы самым оптимальным будет шаг в 1 метр.
Видео:
Расчет сечения стропил производится с учетом нескольких параметров:
- возможные нагрузки;
- вид используемого материала;
- длина стропила;
- вид древесины;
- шаг между стропилами.
Например, для укладки металлочерепицы на каркас из стропил, шаг которых составляет 0,9 м, а длина стропила равна 4 м, идеальное сечение будет 50х200 мм.
Предосторожности и советы
Перед монтажом древесные элементы каркаса обрабатываются антисептическим, влагозащитным и огнеупорным растворами для обеспечения длительного и безопасного срока службы.
Такие растворы позволят в дальнейшем избежать появления в дереве жуков, плесени и грибков.
При расчете необходимых показателей стропильной системы ко всем полученным данным рекомендуется прибавлять 10 %.
Этот запас способен в дальнейшем скорректировать возможные неточности и улучшить качество стропильной системы.
Максимальная длина бруса для стропил и мауэрлата – 6 метров. При ее недостатке можно прибегнуть к увеличению длины с помощью наращивания, стыковки или соединения.
Для выполнения каркаса нужно выбирать древесину с влажностью не более 25 %. Возможны используемые элементы из бревен, брусьев и досок.
Чтобы исключить попадание воды на стены, предусматривается свес. Для этого стропила делают свисающими на 30 см или прикрепляют дополнительные доски-«кобылки».
Зависимость шага стропил от кровельного материала
Кроме снеговых и ветровых нагрузок, относящихся к переменным, на кровлю действует и постоянная (статическая), усилие которой, зависит от используемого кровельного материала. Не секрет, что различные виды кровли обладают собственной массой, которая может отличаться в 10 и более раз.
Правильный выбор материала оказывает влияние не только на верхнюю, но и на все остальные части конструкции жилого дома и других строений. Недаром, при проектировании фундамента необходимо заранее определиться с выбором кровли.
Кровля из профлиста
В настоящее время, одним из наиболее распространенных кровельных материалов, является профилированный лист, выпускающийся оцинкованным или с последующим полимерным покрытием. К отличительным особенностям профлиста отнесят следующие параметры:
- Высокая коррозионная стойкость;
- Как следствие, продолжительный (более 15 лет) срок эксплуатации;
- Легкий монтаж даже без необходимой квалификации;
- Малая масса листа (вес 1 м2 составляет 4-5 кг).
Так как данный кровельный материал не оказывает высокой нагрузки на стропильную систему, расстояние между элементами выбирается максимально возможным для того или иного угла наклона. Кроме этого профлист не требует высоких прочностных характеристик от обрешетки крыши. Все это вкупе позволяет минимизировать общую нагрузку на фундамент и стены.
Кровля из металлочерепицы
Вторым распространенным видом стальных кровельных материалов является металлочерепица. Этот вид профлиста, удачно имитирующий натуральный глиняный материал, но с меньшей массой (в 10 и более). Особенностью стропил под металлочерепицу является меньший размер сечения.
Выбирая, на каком расстоянии устанавливать стропила, в первую очередь следует руководствоваться динамической нагрузкой. Как и профлист, металлочерепица не требовательна к размерам стропильных ног и хорошо монтируется на обрешетку из дюймовой доски хвойных пород. Все это делает металлическую кровлю малозатратной.
Стропильная система под ондулин
В 21 веке на смену волнистых листовых материалов пришел более долговечный и легкий аналог – ондулин. Среди прочих — самый легковесных материал. Масса листа не превышает 6 кг.
Малая толщина листов ондулина при углах скатов менее 15о требует обустройства сплошной обрешетки из листов фанеры, например, что потребует соответствующего шага стропил
На это следует обратить внимание при расчетах
Шиферная кровля
Не так давно, широкое распространение имел волнистый материал из асбесто-цементной смеси, называемый шифером. Высокая масса и хрупкость – основные недостатки, однако и поныне он находит своих поклонников при строительстве различных хозяйственных построек.
Высокая масса, сравнимая с весом глиняной черепицы не позволит применить ту же стропильную систему, что и под металлочерепицу. Строительными нормами определен минимальный угол уклона крыши из шифера в 22о и более. В противном случае нагрузка от самого материала и стропильной системы с обрешеткой превышает допустимые параметры. Шаг наклонных брусьев, как и их сечение выбираются индивидуально в каждом конкретном случае.
Поликарбонат на крыше
В последние годы все чаще на крышах веранд и беседок стал использоваться искусственный полимерный материал – поликарбонат. Выпускаемый в двух исполнениях – монолитный и сотовый. Первый по своим свойствам схож с обыкновенным кварцевым стеклом, но значительно превосходит его по прочности. Второй обладает меньшими механическими свойствами, но высокой теплоизоляцией и светопропускной способностью.
Сотовый поликарбонат стандартно значительно легче монолитного собрата. Его используют в качестве кровли без использования обрешетки при условии шага, не превышающего ½ ширины листа материала. Высокая прочность монолитного аналога также позволяет избегать поперечных стропилам элементов. Достаточная гибкость позволяет крыть полукруглые крыши на металлическом каркасе, шаг которого не превышает 0,9 метра.
Тематический материал:
Стропила под мягкую кровлю
Оригинальный узор можно получить благодаря использованию мягких кровельных материалов, стелящихся при помощи клеевого слоя. Устанавливаются которые на сплошную обрешетку из фанеры или ОСП. Шаг стропил должен позволять закрепить листы, поэтому его выбирают кратным ½ ширины. При условии стандартных размеров фанеры 1520х1520 мм, межосевое расстояние между стропилами будет равно: 1520:3=506 мм.
Шаг стропил под утеплитель
Монтаж жилых подкровельных пространств часто совмещают с укладкой листов утеплителя в стропильном промежутке. Наиболее распространены плиты с размерами 600х1000мм. Эти параметры и используем в качестве отправных.
Виды стропильной системы двухскатной крыши
Для рассматриваемой конструкции крыши существует 2 варианта: наслонные и висячие стропила.
Виды системы крыши: с наслонными и висячими стропилами
Рассмотрим каждый вид подробно, дабы сделать взвешенный выбор.
Висячие стропила
Применяются при ширине крыши не более 6 м.п. Установка висячих стропил выполняется за счет крепления ноги за несущую стену и коньковый прогон. Конструкция висячих стропил особенна тем, что стропильные ноги находятся под воздействием распирающего усилия. Висячие стропила с затяжкой, установленной между ногами, позволяют снизить его влияние. Затяжка в стропильной системе может быть деревянной или металлической. Часто затяжки ставят внизу, тогда они играют роль несущих балок
Важно обеспечить надежное крепление затяжки на стропильной ноге. Потому, что на нее тоже передается распирающее усилие
Совет. Чем выше расположена затяжка, тем большей прочностью она должна обладать. Если затяжку не установить, несущие стены могут попросту «разъехаться» от давления, создаваемое стропильной системой.
Наслонные стропила
Применяются при обустройстве крыш любых размеров. Конструкция наслонных стропил предусматривает наличие лежня и стойки. Лежень, лежащий параллельно мауэрлату принимает на себя часть нагрузки. Таким образом, стропильные ноги как бы приклонены друг к другу и поддерживаются стойкой. Стропильные ноги наслонной системы работают только на изгиб. Да и простота монтажа также склоняет чашу весов в их пользу. Единственный недостаток – наличие стойки.
{banner_link_1}
Комбинированные

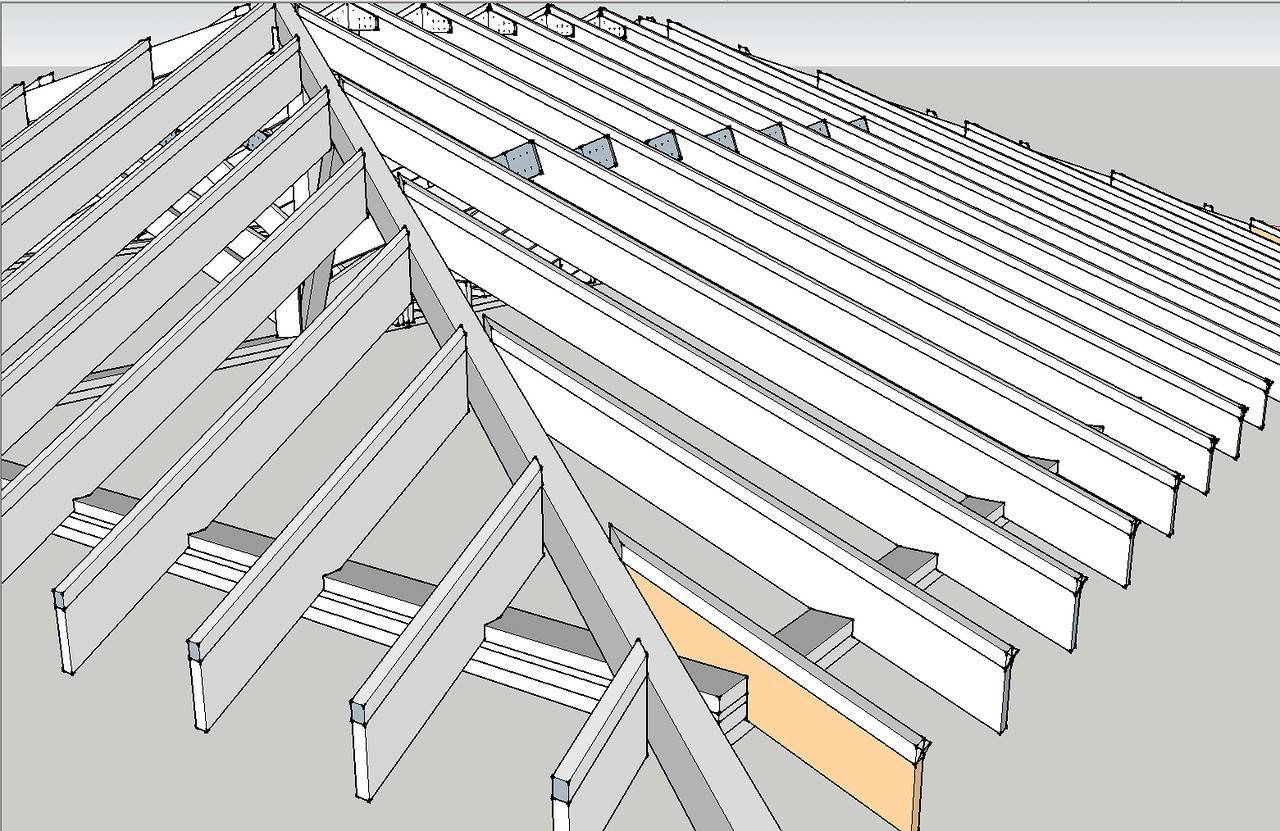

Ввиду того, что современные крыши отличаются большим многообразием форм и сложностью конфигураций, используется комбинированный вид стропильной системы.
Комбинированный вид стропильной системы
После выбора вида стропильной системы можно точно рассчитать количество материалов. Результаты расчетов записать. При этом профессионалы рекомендуют составлять чертежи на каждый элемент кровли.
Разновидности конструкций двускатных крыш
Для начала необходимо разобраться, какие конструкции двускатных крыш бывают, так как придется выбирать наиболее подходящую для конкретного строения.
Простая равносторонняя двускатная конструкция
Простейший вариант двускатной крыши – симметричные скаты
Этот вариант двускатной конструкции можно назвать традиционным и самым применяемым, так как он прост в монтаже и обслуживании, а также отличается долговечностью и надежностью.
Симметрия в этой системе помогает достичь равномерности нагрузки на мауэрлат и несущие стены. При правильном выборе сечения бруса для обустройства стропильной системы и мауэрлата, эти детали обеспечат необходимый для длительной эксплуатации крыши запас прочности. Дополнительной надежности конструкции придадут правильно установленные стойки, подкосы и затяжки.
Недостатком этой системы для обустройства внутри чердачного пространства помещений является то, что после установки стен и потолка большую площадь занимают глухие зоны в угловых областях конструкции, которые остаются незадействованными.
Простая асимметричная двускатная конструкция
Очень интересно смотрятся дома с асимметричной двускатной крышей
Асимметричная двускатная конструкция отличается от традиционной системы тем, что ее скаты располагаются под разным углом. Так, один из них обычно составляет больше 45 градусов, что позволяет увеличить полезную площадь чердачного пространства, в котором вполне можно обустроить жилое помещение, естественно, при должном утеплении.
Еще одним важным достоинством подобной конструкции может стать меньший по площади скат, который рекомендовано спланировать с подветренной стороны строения, где на крыше всегда собирается большое количество снега. Небольшой же по размеру, но с большой крутизной скат не будет задерживать на своей поверхности больших сугробов.
К недостатку асимметричной конструкции можно отнести более сложный ее расчет для достижения равномерного распределения нагрузки на стены дома.
Ломаная двускатная конструкция
Один скат «изломан» чтобы перекрыть пристройку сбоку дома
Эту двускатную стропильную систему можно назвать редкостью, хотя благодаря такому расположению скатов в чердачном пространстве формируется достаточно большая комната, которая может быть использована под жилое или хозяйственное помещение.
Кроме такой стропильной системы к ломаной двускатной конструкции можно отнести и мансардный вариант установки стропил.
Оба ската «изломаны» – явный выигрыш в полезной площади чердачного помещения
Мансардная ломаная стропильная система способна обеспечить для строения полноценный второй этаж с просторными комнатами, а при усиленном утеплении они могут использоваться в любое время года.
Расстояние между стропилами под металлочерепицу и профнастил
На этапе проектирования дома стропильная система его крыши, как и все прочие элементы конструкции, должна быть рассчитана по специальным правилам и методикам.
Только посредством расчета на основании данных о нагрузках можно точно определить все параметры стропильного каркаса, к числу которых принадлежит и шаг стропил, то есть расстояние между их продольными осями.
Если строитель пренебрегает расчетом и определяет частоту установки стропил «на глазок», стропильная система получится либо излишне громоздкой и дорогой, либо недостаточно прочной и надежной. В последнем случае неизбежными будут деформации или полное разрушение стропильного каркаса.
Общий порядок расчета шага стропил
- Задаемся приблизительным шагом стропил, который можно выбирать из диапазона от 600 до 1200 мм. Делая это, следует учитывать ширину рулонов утеплителя и гидроизоляции, а также выбранный кровельный материал (каким шагом следует задаваться при монтаже профнастила или металлочерепицы, расскажем ниже).
- Длину ската (по карнизу) делим на шаг стропил, который мы выбрали в предыдущем пункте, округляя полученное значение до целого числа (в большую сторону).
- К вычисленному вышеописанным способом числу прибавляем единицу, получая таким образом количество стропил на одном скате.
- Длину ската делим на количество стропильных ног, определенное в п. 3.
В результате получаем уточненное значение шага, с которым будут устанавливаться стропила.
Упрощенная таблица расчета для крыш из металлочерепицы и профнастила
Как учитывать вид кровельного материала при расчете шага стропил?
Если в качестве покрытия кровли выбраны такие материалы, как профнастил или металлочерепица, приблизительный шаг стропил в п. 1 вышеизложенной методике расчета следует выбирать из рекомендованного производителем диапазона. Его границы для каждого из этих кровельных материалов мы опишем в следующих пунктах:
А) Расстояние между стропилами крыши под Профнастил
В инструкциях по монтажу большинства популярных марок профнастила в качестве минимального шага стропил указывается значение в 600 мм, максимально же допустимый шаг не превышает 900 мм. При установке стропил с большим, чем указано, шагом всю стропильную систему придется усиливать монтируемыми в поперечном направлении мощными досками.
Стропильные ноги изготавливают из бруса, ширина которого составляет 50 мм, а высота – 100 или 150 мм. Материалом для обрешетки служит доска с размерами сечения 30х100 мм. Шаг ее укладки определяется толщиной и высотой трапеции профнастила, а его минимальное значение составляет 500 мм. Первая доска обрешетки, лежащая на уровне карниза, должна быть толще последующих на 10 – 15 мм.
Конструкция и параметры обрешетки должны обеспечивать возможность монтажа дымохода, вентиляционных каналов, чердачных фонарей и прочих элементов.
Б) Расстояние между стропилами кровли под Металлочерепицу
На сегодняшний день металлочерепица является самым популярным в индивидуальном строительстве кровельным материалом. Внешне она похожа на классическую черепицу из глины, но отличается от нее меньшим весом, что позволяет применять менее громоздкую стропильную систему.
Рекомендуемый шаг стропил при устройстве металлочерепичной кровли лежит в пределах от 600 до 950 мм. Ширина и высота сечения стропильной ноги при этом равны 50 и 150 мм соответственно.
Вывод
Как видите, монтаж металлочерепицы — дело относительно несложное. Имеющиеся в сети многочисленные видео и фото это подтверждают. Стропильная система под этот материал может быть не слишком мощной, так как вес его не особенно большой. Стропила и обрешётка в данном случае монтируются по стандартной методике. При установке же самих листов следует придерживаться всех положенных технологий: не резать материал болгаркой и правильно производить крепление всех доборных элементов. В этом случае кровля получится надёжной и её ремонт не потребуется максимально долгое время.
