Дымоход для буржуйки: процесс изготовления и установка своими руками

Размерные параметры

Главный секрет эффективности печи как раз и заключается в устройстве дымохода. Его пропускная способность меньше, чем производительность топки. Поэтому разогретый газ покидает печь не сразу, а совершив несколько оборотов по рабочей камере. Таким образом и тепла больше передается в помещение, и в дымоход газ попадает остывший.

Добиваются такого эффекта, точно рассчитывая диаметр трубы: он должен быть в 2,7 раза больше объема камеры, определяемого в литрах. Например, если объем топки достигает 40 л, то объем газоотвода должен быть 40*2,7=106 мм.

Ближайший возможный диаметр находят по таблице величин – это 110 мм. Именно такие изделия и нужно приобрести для печи, сделанной своими руками.

Если речь идет о буржуйку с горизонтальным корпусом, то коэффициент колеблется от 2.5 до 3, так как высота определяется расстоянием от решетки до нижнего дымового канала.

Высота дымохода определяется его строением. Для печи на улице устанавливается вертикальный дымоход – его высота составляет как минимум 1–1,2 м. Если буржуйка будет использоваться в гараже или сарае, то дымоотвод сооружается коленчатый, и тогда высота вертикальной части его должна быть равна 1–1,2 м, а общая составляет высоту постройки, ширину перекрытия и 1,5 м над коньком крыши.

Сооружение дымохода

При необходимости дымоотвод можно и своими руками изготовить из оцинковки, но из готовых труб это сделать значительно легче. Тем более что металлопрокат предлагает и все нужные комплектующие: колена, тройники, стыковые колена, проходной стакан и так далее. Но без сварки здесь не обойтись.

1. Первый фрагмент закрепляется на патрубке буржуйки. Затем труба наращивается до перекрытия или до наклонного участка.
2. Стыки между элементами при необходимости герметизируются асбестовым шнуром или герметиком.
3. В перекрытии проделывается отверстие соответствующего диаметра – не менее 160 мм. Если на участке есть теплоизоляция, ее нужно удалить.
4. В отверстии фиксируется проходной стакан: он надежно теплоизолирует конструкцию.
5. Монтируется внешняя часть дымохода, обязательно утепляется и обмазывается битумом. Дымоотвод от печи можно вывести в кирпичный внешний, если он находится в рабочем состоянии.
6. Сверху устанавливается грибок, защищающий трубу от попадания дождя и снега.

На видео подробно рассматривается монтаж дымохода.

Работа начинается с подготовки стен:

1. За буржуйкой и трубой на всем ее протяжении стена должна быть облицована асбестовым листом толщиной не менее 10 мм, закрытым металлическим экраном или иным жаростойким материалом.
2. В зависимости от способа отвода дымовых газов проделывается отверстие в стене или потолочном перекрытии с учетом того, что его нужно будет дополнительно изолировать.
3. Деревянные стены должны отделяться от трубы металлическим коробом (фартуком) с отверстием в центре.

Минимальный диаметр отверстия короба должен быть больше диаметра дымоотвода примерно на 15 мм. Пустое пространство короба, которое максимально плотно забивается огнеупорным материалом, должно отделять конструкцию от деревянной стены пространством минимум 150 мм. Если дымоход выводится из кирпичной кладки, то в отверстие обычно монтируется проходной стакан.

Дымоход монтируется до перекрытия или стены:

1. Нижний участок (тройник с отверстием для удаления конденсата) надевается на патрубок с прокладкой из термостойкого уплотнителя и фиксируется специальным хомутом для полного исключения прорыва газов. Нужно учесть, что труба у основания должна оборудоваться заслонкой для перекрытия дымохода по завершении горения.
2. Если дымоход выводится наружу из стены, то следующим его участком может быть изготовленное под нужным углом колено. Таким образом конструкция наращивается до самого перекрытия.
3. В случае прохождения дымохода сквозь потолок, монтировать нужно будет прямую трубу с таким расчетом, чтобы ее окончание находилось примерно в полуметре от кровли или поднималось над потолочным перекрытием на 30-40 см.

1.В кровле для дымохода обустраивается отверстие, со стороны чердака оно обшивается металлической панелью.

2.Снаружи отверстие необходимо тщательно гидроизолировать, например, специальным блоком (флэшем), который с легкостью укладывается на кровлю любой геометрии и крепится к ней на герметик.

https://youtube.com/watch?v=RdLuF9JhXcE

Используемые материалы

Поскольку мы рассматриваем буржуйки из металла, то и отвод продуктов горения следует организовывать с помощью стальных утепленных труб. Кирпичные дымоходы малопригодны для подобных печек – из-за шероховатости стенок сажа накапливается довольно быстро, кладка разрушается от замерзающего конденсата.

Дымоход металлической печки рекомендуется делать из таких материалов:

• участок газохода, подключаемый к буржуйке внутри помещения, — из нержавеющей трубы с толщиной стенки не менее 0,8 мм;
• проход сквозь стены и перекрытия, уличная часть – из утепленных сэндвич труб;
• допускается изготавливать дымоотвод своими руками из черных тонкостенных труб с последующим утеплением.

При использовании тонкостенных труб (3—4 мм) черного металла участки газохода придется герметично сваривать. Для утепления купите базальтовое волокно в виде плит с такими параметрами:

• плотность – не менее 80 кг/м³;
• максимальная рабочая температура – 600 °С;
• толщина – не менее 40 мм.

Обычная железная труба утепляется в обязательном порядке

Расчет и подбор материалов дымохода буржуйки выполняется следующим образом:

1. Минимальный диаметр канала равен сечению патрубка, выходящего из печки.
2. Расчет диаметра для самодельных отопителей: объем камеры сгорания, выраженный в литрах, умножается на коэффициент 2,7, но не меньше Ø100 мм.
3. Высота трубы принимается равной 5 м, считая от колосниковой решетки отопителя.
4. Если оголовок попадает в подветренную зону крыши, газоход удлиняется до высоты, показанной на схеме.
5. Протяженность дымоотвода определяется с учетом всех поворотов и обходов кровельного свеса.

Для прокладки на даче через стену или перекрытие, сделанное из горючих материалов, нужно изготовить узлы прохода – противопожарные разделки. Понадобится оцинкованная сталь толщиной 0,8—1 мм и огнестойкий утеплитель – каменная вата.

Монтируем дымоход для буржуйки

Работы по монтажу своими руками следует начинать с выбора места, где должны соединяться наружный и внутренний элемент печи. Для этой цели отлично подходит чердак или пространство под кровлей. На саму же буржуйку устанавливается первый элемент будущего дымоотвода, на который следом ставятся второй, третий и так далее (в зависимости от того, сколько участков будет включать в себя дымоход). Вместо тонкого металла можно на выходе из буржуйки установить чугунное колено высотой до полуметра или даже больше, чтобы продлить срок службы дымохода и препятствовать прогоранию тонкого металла.

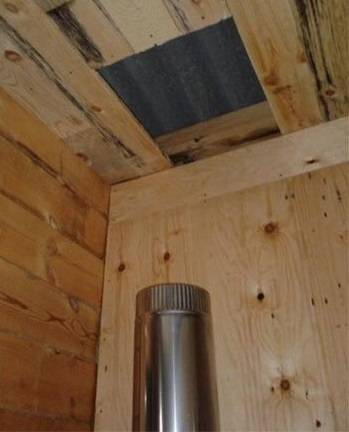

Подготовка перекрытия

Удлинять трубу дымоотвода нужно до тех пор, пока она не достигнет определенного ранее места у точки соединения двух элементов.

В перекрытии нужно сделать отверстие, диаметр которого будет больше диаметра трубы на 5-10 см: это потребуется для того, чтобы замазать трубу в месте прохождения ею перекрытий теплоизолирующим материалом. Если в щелях между перекрытиями или вблизи трубы находятся изоляционные материалы или другие легко возгораемые предметы, их обязательно нужно убрать: когда труба разогреется от дыма и температура ее возрастет, вместе с ней повысится и риск возгорания теплоизоляционного материала.

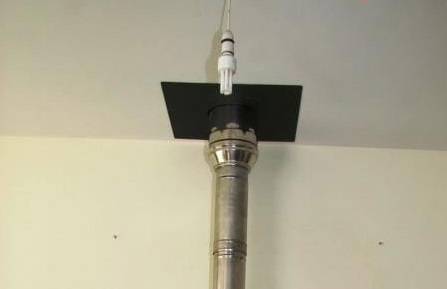

В вырезанное отверстие в перекрытии вставляется проходной стакан, через который и нужно пропустить трубу дымохода. Затем нужно состыковать трубу, идущую изнутри помещения, с внешней частью дымохода. Заканчиваться дымоход должен над уровнем кровли, приблизительно на 10 см выше него. Место, в котором будет вырезано отверстие под вывод трубы, оборудуется по тому же принципу, что и место вывода трубы внутри здания:

• отверстие должно быть больше самой трубы дымохода;
• между кровельными материалами и трубой обязательно кладется слой теплоизолирующего материала.

Фиксация трубы

Труба вывода дыма наружу пропускается сквозь отверстие в кровле и фиксируется листом жести или другого металла. В качестве альтернативы жести можно использовать и другой негорючий фиксатор – кирпичи, которые устанавливаются в промежутке между дымоходом и кровлей. Однако чтобы кирпичи крепко держали трубу, изнутри для них нужно соорудить подставку. Все щели в этом месте замазываются обыкновенной глиной.

Вся наружная часть трубы тщательно смазывается битумной смолой, а затем оборачивается теплоизоляционным материалом. Можно использовать минеральную вату, но в промежутке трубы между нею и концом дымохода должно находиться «блюдце», которое защитит материал от возможного попадания горячих частиц пепла. На конце дымоотводной трубы монтируется «гриб» — это крышка, защищающая трубу от любых предметов, которые могут засорить дымоход, спровоцировать возгорание в трубе или дать дождевой воде возможность попадать в буржуйку.

Заделка швов

После того, как вся конструкция будет собрана, нужно взять герметик и не жалея его, смазать все места соединений и швов, чтобы воспрепятствовать попаданию дыма из трубы в жилое помещение

Герметик для этих целей нужно подбирать с особым вниманием – подходит только тот, которому не страшны высокие температуры

К сожалению, некоторые герметики могут просто «растаять» на горячей трубе, другие же легко высохнут. Так или иначе, но свои свойства неустойчивый к высокой температуре герметик потеряет и не сможет защитить помещение от дыма.

После высыхания герметика дымоход для домашней буржуйки можно считать готовым к использованию. Однако прежде его нужно проверить, затопив печь – если дым не выходит из щелей или стыков, это значит, что конструкция собрана правильно и ею можно смело пользоваться!

Схемы буржуек

Основным достоинством печки прямоугольной формы. в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.

Простейшей конструкцией является печка «Гном», которая состоит из короба с приваренной к нему трубой

Важным отличием печи Логинова является наличие двух пластин (отражателей ) в верхней части топочного отделения. Так как путь продвижения газов при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи.

Совет. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.

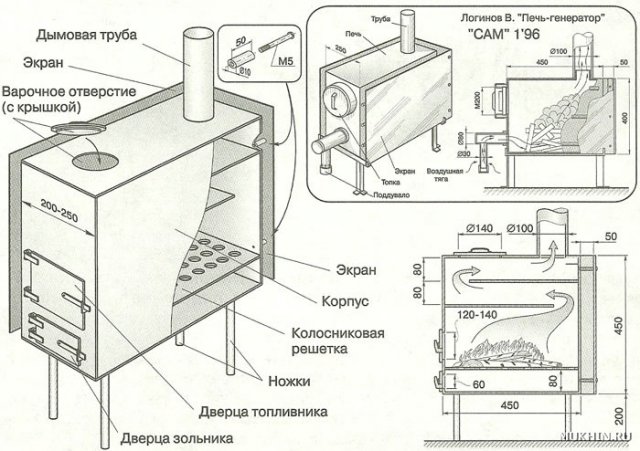

Подробная схема буржуйки Логинова

Общая информация

Зачем нужна система воздухообмена в гаражном подвале?

1. Поддержание показателей влажности на оптимальном уровне. Влажность главный враг овощей, корнеплодов и других продуктов, которые обычно хранятся в подвале. Этот фактор играет огромную роль в отношении самого помещения, где оставляется транспортное средство, тем более, если отсутствует самостоятельная вентиляция гаража. Высокий уровень влажности в подвале при неправильной работе вентиляции приведёт к повышению рисков образования и развития коррозии на кузове и других конструктивных деталях.
2. Организация постоянного поступления свежего воздуха, в нужных объёмах и без сквозняков.

Ключевые параметры для погреба в гараже:

• влажность, превышающая показатели в 80%;
• невысокая температура;
• отсутствие естественного освещения;
• постоянное поступление свежего воздуха в нужных объёмах.

Низкие показатели температуры успешно поддерживаются за счёт конструирования подвального помещения с прямым контактом с одной из внешних стен. Вопрос с освещением решается за счёт отсутствия окон.

Все микроклиматические параметры без проблем формируются и поддерживаются при монтаже приточно-вытяжной линии.

В погребе гаража используется два типа вентиляции:

• естественная;
• принудительная.

При естественной системе обновление воздуха и удаление влаги происходит за счёт поднятия к потолку и выведению тёплых масс, место которых занимает более холодный воздух извне. При принудительной системе обмен масс газов осуществляется с помощью специальных механизмов (вентиляторов).

Плюсы принудительной вентиляции:

1. Возможность лёгкого регулирования параметров микроклимата.
2. Постоянное поддержание необходимого уровня влажности, температуры и т. д.
3. Низкая зависимость от конструктивных требований по оборудованию труб.
4. Высокая эффективность.

Минусы принудительной вентиляции:

1. Дороговизна.
2. Возможность поломки оборудования.
3. Потребление электроэнергии. Система бесполезна в случае отключения электроэнергии.

Обустройство принудительной вентиляции в погребе гаража обойдется владельцу в копеечку

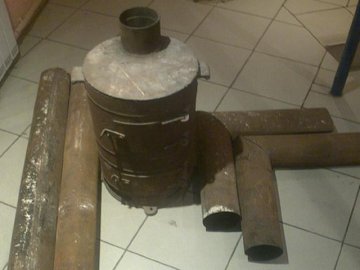

Модель № 2 – печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку. облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Пошаговая инструкция выполнения:

1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
2. Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
3. Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
4. Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
5. Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
6. Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
7. В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
8. Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
9. Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
10. Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

Из чего можно сделать дымоход

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы. Изначально, в зависимости от материала изготовления, существует 2 варианта:

1. Взять готовые трубы, изготовленные на заводе;
2. Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы

Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Причем, можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра.

Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала. Среди материалов наиболее распространены следующие:

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

Правильная труба для буржуйки

Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время. Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.

Для сборки всей конструкции дымохода и плотного крепления ее отдельных составляющих нужно использовать жаропрочный герметик, который способен выдержать температуру от 1000 градусов по Цельсию

Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая. Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.

Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.

Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.

Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.

Галерея изображений
Фото из
Кирпич – хороший материал для дымохода, но только не для буржуйки. Эта печка требует более простой и легкой конструкции для удаления дыма

Выбирая между асбестоцементной и металлической трубой следует отдать предпочтение последней – легированный металл способен прослужить около 10 лет

Длина дымохода и материал труб будет зависеть от типа топлива, которое предположительно будет сжигаться в топке. Если это отработанное масло, но об асбестовых трубах следует забыть

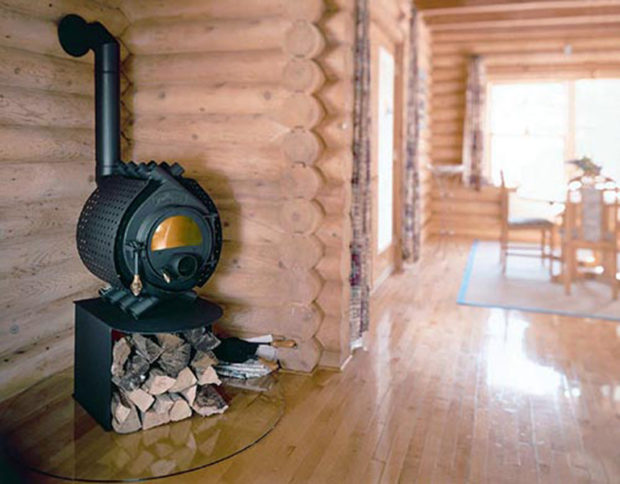

Для буржуйки, установленной в жилом помещении, следует особенно тщательно сооружать дымоход, следуя всем правилам безопасности

Кирпич для дымохода

Металлическая труба

Буржуйки на отработанном масле

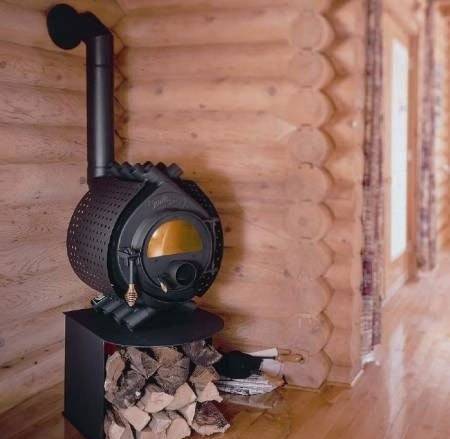

Дымоход для буржуйки в помещении

Определившись с материалом будущего дымохода, можно приступать к покупке всех комплектующих и сооружению правильной и работоспособной конструкции.

Увеличиваем КПД печи

Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются.

Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.

Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:• дверка в топку и поддувало в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;• для регулировки выхода теплого дыма в дымоходе желательно предусмотреть заслонку-шибер ;• рядом с печью можно предусмотреть боковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;

Буржуйка в кожухе

Круглая печь с камерой дожига и кожухом с тепловой пушкой

• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию; • трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;

Печь с коленами для дымохода

• пропускная способность дымовой трубы должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;• можно увеличить КПД печи и с помощью обдувки дымохода вентилятором – это превратит печь в своеобразную дымовую пушку;• для уменьшения циркуляции воздуха дрова в печи должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;• для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположенными щелями и задвижкой. которая будет перекрывать эти щели;• чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печи полосы из металла ;• если поставить на печь пару ведер или металлический ящик с песком. то они будут накапливать тепло и хранить его даже после угасания печи; песчаную засыпку или теплоаккумулятор из камней можно зашить и внутри металлического корпуса печи;

Схема буржуйки с песчаной засыпкой, печь изготовлена из трубы диаметром 500 мм, ее длина составляет 650 мм

• печь, обложенная 1-2 слоями кирпича. будет хранить тепло гораздо дольше;

• имеет значение и объем печи: чем больше площадь её стенок. тем больше тепла они будут отдавать в помещение;• кирпичи или металлический лист. на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.

Видео по теме: Печь буржуйка своими руками

Виды дымоотводов

При выборе печной системы следует учитывать материал, из которого построен дом: дерево или кирпич. Деревянный особняк быстрее подвергается горению и менее надежен в плане пожаробезопасности по сравнению с кирпичным домом

При установке трубы очень важно правильно рассчитать, чтобы продукты горения вытягивались из помещения без вреда здоровью

При монтаже трубы необходимо правильно установить тягу, которая и обеспечивает безопасный отвод угарного газа. Оптимальная высота трубы- не менее пяти метров.

• Выбрать соответствующий материал
• Рассчитать высоту дымохода
• Рассчитать сечение дымохода
• Рассчитать диаметр дымохода

Необходимо учесть топливо, которым будет отапливаться нагревательный прибор. В зависимости от него следует подобрать правильный материал для трубы:

1. Кирпичный
2. Асбоцементный
3. Шамот
4. Железный
5. Керамический

Эксплуатационные свойства кирпичного канала невелики. Срок службы составляет не более семи лет, еще и уровень безопасности подводит. При кладке важен надежный полнотелый кирпич, который затем покрывается слоем шпаклевки для герметизации.

Асбоцементная труба очень дешевая, но не экологичная. При нагревании она источает канцерогенные вещества. Самым надежным, но и дорогим материалом для трубы является шамот. Он отвечает всем требованиям пожаробезопасности, надежен и практичен. Срок службы шамота довольно велик.

Смотрим видео виды систем дымоотвода:

Стальной дымоотвод самый долговечный из всех благодаря модульному строению. Вы всегда можете заменить испорченный участок трубы новым. Канал из стали пластичен, и из него можно создавать любое количество колен. Стальная конструкция поворачивается и гнется в любую сторону. Это универсальный материал для каминов и печей любой модификации.

Дымоотвод из керамического материала устанавливают в помещениях с большим пространством. Самым популярным считается дымопровод, совмещенный с двумя ходами. Выглядит он как труба с двумя дымоходными каналами.

Выбор схемы дымохода для гаража (+видео-сравнение)

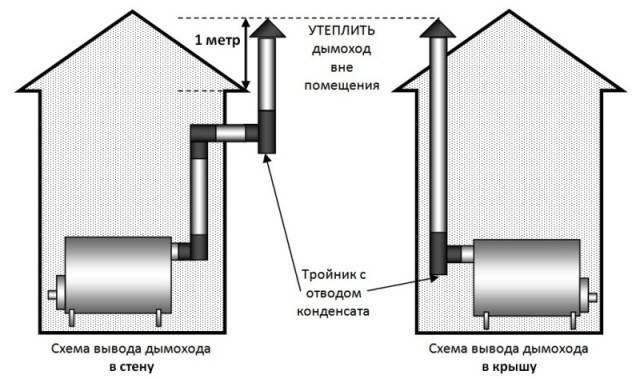

Дымоход может проводиться по 2 схемам:

1. Через крышу. Труба проходит от печки вверх, и выходит через крышу на улицу.
2. Через стену сразу. Труба сразу выводится через стену и снаружи проходит наверх.

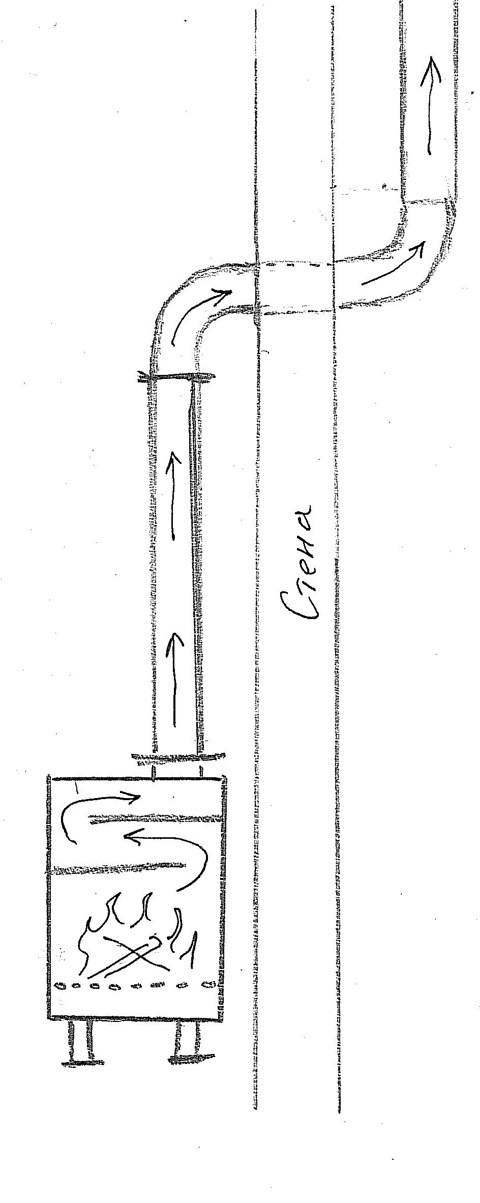

3. Через стену под потолком. Труба проходит вдоль стены от печи вверх внутри помещения. Под потолком — поворачивает, проходит через стену, поворачивает еще раз снаружи, и проходит наверх.

Ниже рассмотрим каждый вариант подробнее.

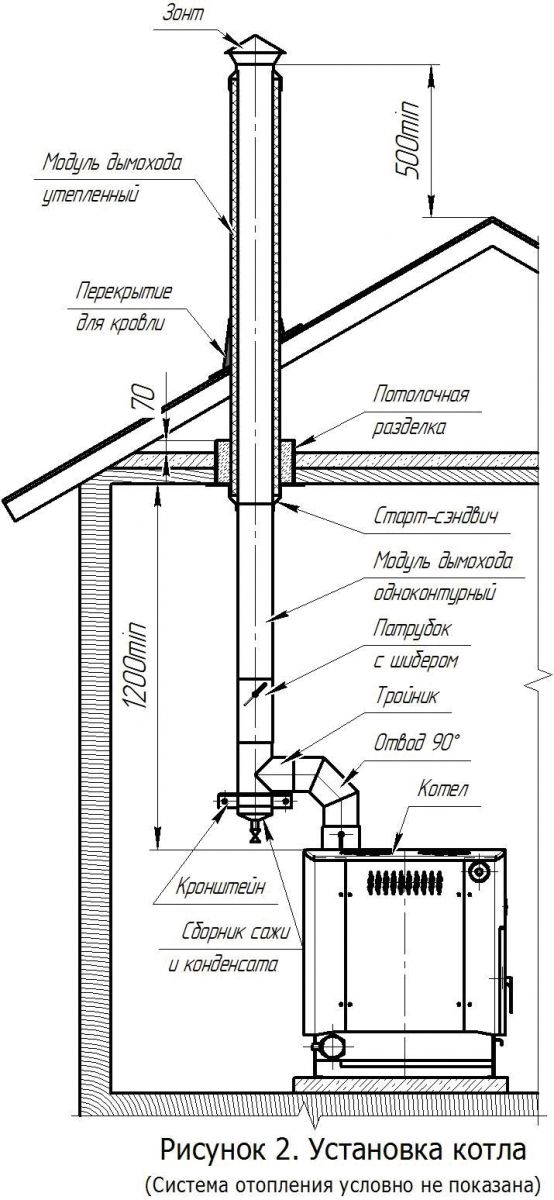

Вывод через крышу

Монтаж через крышу — более сложный, потому что надо добиться герметичности при выводе трубы. Но если ряды гаражей стоят впритык друг к другу (а такое часто встречается в гаражных кооперативах) — то вывести дымоход можно только таким способом. Как вариант, его можно вывести через переднюю стену (в которой находятся ворота).

Из материалов понадобится:

1. Дымовая труба. Материал выбирается исходя из бюджета (о нем подробнее расскажем ниже). Диаметр — выбирается под диаметр выхода печки. Про длину (высоту) — расскажем ниже.
2. Потолочно-проходной узел. Крепится к отверстию перекрытия изнутри гаража. Стоимость ППУ из нержавейки с диаметром 110 мм — около 900-1000 рублей. Можно обойтись и без него, установив только мастер-флеш сверху.
3. Мастер-флеш (кровельная проходка). Крепится к отверстию в перекрытии снаружи (с улицы). Стоит около 900-1300 рублей. Можно обойтись без нее.
4. Дефлектор (чтобы прикрыть трубу сверху и улучшить тягу).

Лучше всего, если труба не будет иметь изгибов (а если они будут — то чтобы их было как можно меньше, и по возможности не под прямым углом). Так дым будет лучше отводиться из буржуйки при горении.

Но с другой стороны — в гаражах ставятся маленькие буржуйки, и печная труба все равно будет короткой. Поэтому если вам нужно лучше обогревать помещение, то дымоход можно загнуть, и провести небольшой участок внутри гаража. Чтобы дым, проходя по нему, нагревал помещение.

Вывод через стену

Для вывода дымохода через стену не нужен мастер-флеш и ППУ — понадобится только труба, отводы (для изгиба) и дефлектор.

Вывести дымовую трубу через стену — проще, чем через крышу (потому что проще заделать щели в вертикальной стене, чем в кровле, на которую будет попадать больше осадков).

Однако вывод через стену можно обустроить не всегда. Часто гаражи строятся целым рядом, или стоят вплотную друг к другу, или между ними есть очень маленькое расстояние, куда не сможет протиснуться человек. С задней стены — тоже может стоять другой гараж (то есть ваш гараж будет окружен соседними с 3 сторон). В такой ситуации — остается только вывод через крышу.

Щели в стене (между трубой и стеной) с обеих сторон (с улицы и из помещения) обязательно надо обработать жаропрочным герметиком.

Расчёт основных параметров дымохода

До выполнения работ по изготовлению дымохода важно точно определить диаметр выходной трубы для печи-буржуйки. От правильности выполнения расчётов зависит коэффициент полезного действия отопительного устройства, а также расход топлива

Например, для буржуйки с объёмом топки, составляющим 50 литров, потребуется для вывода дыма труба с внутренним диаметром 135 мм. Объём топки можно вычислить путём выполнения замеров её размеров или узнать из технического паспорта, в котором это значение указывается производителем продукции.

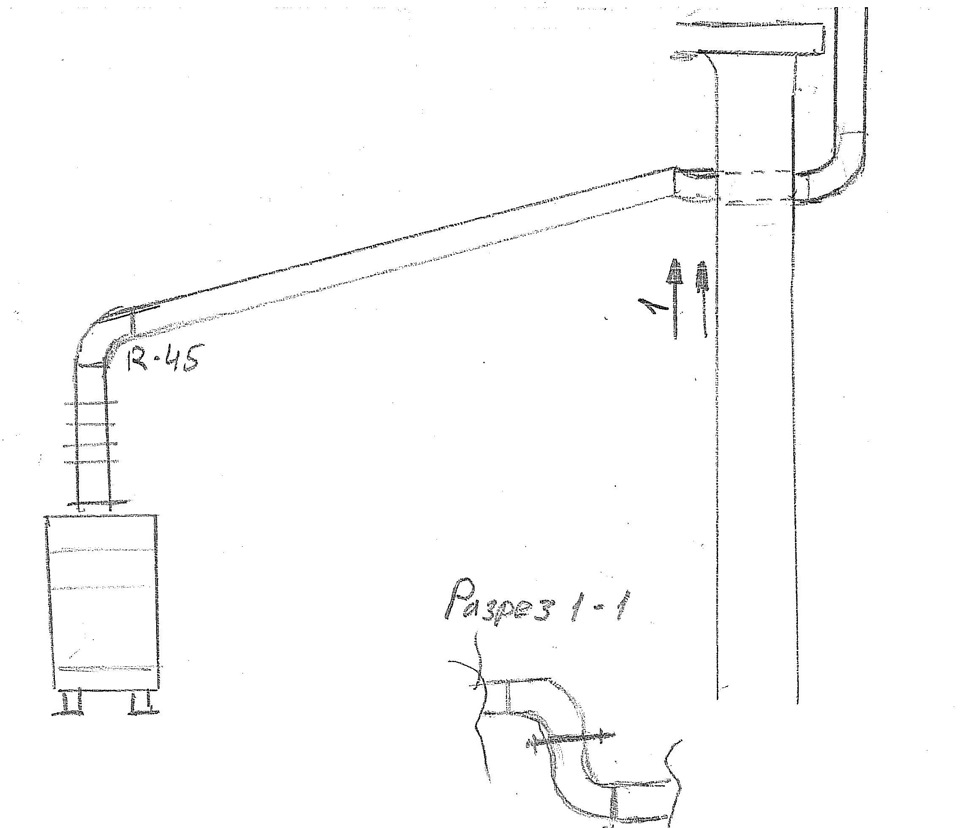

Если дымоход печи-буржуйки предназначен не только для отвода продуктов горения, но и для повышения температуры в помещении, при выполнении расчётов целесообразно предусмотреть установку нескольких колен. Каждый участок должен располагаться под наклоном и иметь длину не более одного метра.

Если дымоход выводится через крышу, важно предусмотреть возвышение верхней части дымовой магистрали над её уровнем крыши на 0,5–1 м

Если дымоход выводится на расстоянии до 50 см от конька, его делают выше кровли на 50 см, в противном случае он может располагаться на уровне конька или даже ниже

Выполняя расчёт конфигурации дымохода, учтите, что расстояние от печи до первого поворота трубы должно превышать 1 метр. Это позволит дыму беспрепятственно покидать топку, а не скапливаться внутри помещения.

Соблюдение расстояния не менее 1 м от буржуйки до изгиба трубы обеспечит нормальный отвод дыма

По результатам выполненных расчётов легко составить схему подключения или эскиз с указанием размеров труб.

Составленная схема поможет рассчитать потребность в материалах и самостоятельно собрать дымоход

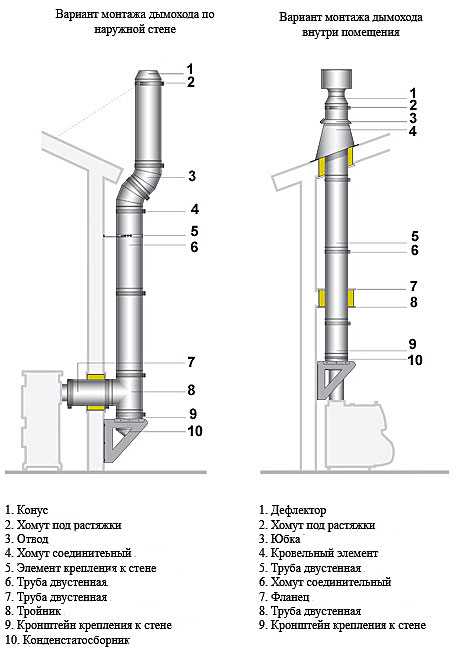

Основные правила и этапы монтажа дымохода через стену

Чтобы установить стандартный дымоход через стену, нужно соблюдать главные правила и технику, касающуюся безопасности. Схема установки может быть наружной, также деталь ставят сквозь деревянную либо каркасную стену.

По наружной стене

При ведении дымохода необходимо соблюдать нормативные углы изгибов

При таком монтаже на главные параметры дымоотвода влияет прибор отопления. Для регуляции колебаний дыма понадобится создавать отводы, колена соединений которых должны сохранять нужный угол. Отводные элементы скрепляют друг с другом при помощи вольфрамового электрода, далее монтируют заслонки и специальные окна. Если это необходимо, заслонные элементы ставят в отводных частях, трубках либо переходах на нужном расстоянии таким образом, чтобы они не могли соприкоснуться со стенкой трубки. Помимо этого понадобится монтировать подставку под тройные части, для этой цели применяют трубку с квадратным сечением, удерживая деталь на стенке при помощи дюбелей

Пристальное внимание необходимо уделять расстоянию между стенкой и дымоходом

Вывод подобного дымохода через стену осуществляются за счет тройников, сделанных из нержавейки с тепловой изоляцией. За счет них устройство подключается к дымоходу, после этого тройники будут применять в качестве отводных частей для конденсатных частиц, чистки и проверки деталей конструкции. Отводные трубки или ревизионные окна ставят в низу либо сбоку от тройников, которые бывают проходными, сборными или цельными. Для полноценной установки дымохода применяют кронштейны, в ряде случаев могут понадобиться вспомогательные крепления. Они необходимы для придания конструктивной части устойчивости к нагрузкам.

Сквозь каркасную стену

Нередко требуется установить печь в доме с дымоходом через каркасную стену. С целью получения нужного результата всю конструкцию обрабатывают материалами изоляционного типа, к примеру, шлакобетоном, минеральной ватой либо волоконными утеплителями. Верхнюю часть трубки оборачивают фольгой из алюминия и удерживают стяжками с хомутами. Иногда сразу устанавливают сэндвич-дымоходы с утеплительным элементом, монтаж которых не доставляет сложностей. Они включают в себя две трубы с разным диаметром, маленькая вкладывается в более крупную, в качестве наполнителя для них используют утеплитель.

Сквозь деревянную стену

Древесина может загореться при высоких температурах, поэтому используются теплоизоляционные материалы

Чтобы установить дымоход камина через стену строения из дерева, понадобится строго следовать правилам, касающимся пожарной безопасности. Трубку обкладывают прочным каркасом, стойким к возгоранию, это могут быть кирпичи или асбест. Подобная процедура позволяет предотвратить рассыхание древесины на участках, примыкающих к дымоотводу. Нередко во время установки трубки в деревянных строениях применяют системы с двумя контурами.

В идеале необходимо создавать схему дымохода, где горизонтальная соединительная труба имела бы небольшую длину. Строение такого дымоотвода включает элемент, который называется “шибер”, он помогает контролировать процесс тяги. Как и в отводящих элементах предыдущего типа, горловину накрывают специальным колпаком. Детали трубки при этом закрепляют, соблюдая дистанцию в один метр на расстоянии друг от друга, создавая проход дымохода через стену в деревянном доме.

Схемы вывода канала

На выбор одного из вариантов устройства дымохода для буржуйки влияет предпочтение места вывода трубы.

С этой целью предлагаются следующие три возможные схемы:

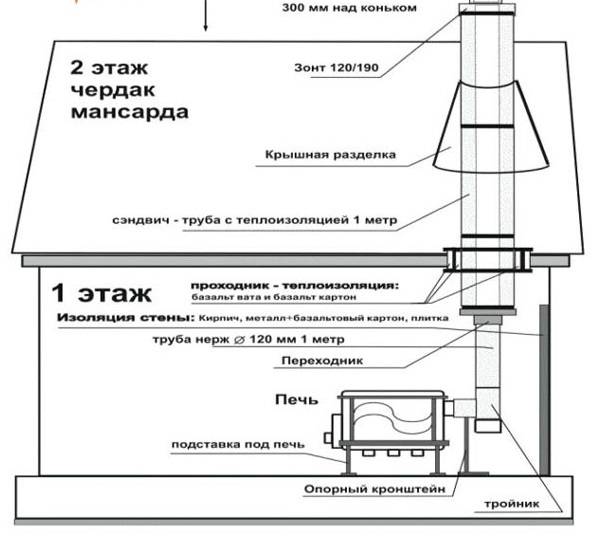

1. Если канал для буржуйки выходит через потолок и кровлю, то используется энергосберегающая конструкция, за счет обустройства которой предполагается отдача тепла, в том числе и от дымохода, пересекающего комнату по вертикали. Трудоемкость монтажа и необходимость обеспечения надлежащего уровня пожарной безопасности относятся к недостаткам использования подобной схемы.
2. Если подразумевается выход трубы для буржуйки через стену за четверть метра до уровня потолка, в этом случае также образуется дополнительный источник тепла. Такую функцию берет на себя та часть трубы, расположенная в самом помещении. За счет этого повышается эффективность работы печи, а заодно и используется меньше топлива.
3. В случае вывода дымохода на улицу через стену прямо от печи, канал для буржуйки располагается вертикально снаружи здания. Такая схема удобна тем, что соблюдаются меры пожарной безопасности, однако помещение получает меньше тепла, соответственно, следует больший расход топлива.
