Дымоход для газового котла: особенности и требования к устройствам

Виды дымоходов

Рассмотрим актуальные в настоящее время способы выполнения дымоходов и вытяжки для газового котла в частном доме.

Кирпичный

Кирпичный вариант дымоотвода для газового котла сегодня встречается все меньше. Если такой встречается, то скорее всего он уже был смонтирован и хозяин решил сэкономить и использовал уже готовый.

Такой вариант обладает многими отрицательными сторонами:

• конструкция очень тяжёлая и массивная;
• обладает слабой тягой;
• на поверхности скапливается много конденсата, что приводит к уменьшению срока его службы;
• из-за не ровностей стенок канала при низких температурах возникает эффект обратной тяги.

Исправить многие проблемы может металлическая труба из нержавейки. Ее необходимо вставить внутрь. Кирпичная кладка станет хорошей защитой, и дымоход прослужит долго.

Оцинкованная труба

Самый популярный вид конструкции из данного материала. Производителями представлен большой ассортимент этих дымоотводящих конструкций. Отмечается их отличное сопротивление от различных механических повреждений и агрессивных сред.

Конструкция довольно проста при монтаже, представляет собой так называемый «сэндвич», так как состоит из сборных элементов (труб) двух различных диаметров, они при монтаже просто монтируются одна в другую. Зазоры между элементами заделываются базальтовой ватой.

Хозяину дома только потребуется приобрести все составляющие согласно проекта дымохода. Можно самостоятельно разработать небольшой эскиз дымоотвода и отправляться для комплектации всей конструкции.

Коаксиальный дымоход

Самая прогрессивная конструкция для устройства дымохода загородного дома. Для такого дымоотвода требуется монтаж коаксиальных котлов, так как сгорание происходит по закрытому типу. Забор воздуха такого котла выполняется с улицы, а не из внутреннего помещения дома.

Сам дымоход состоит из двух труб, которые расположены одна в другой. Забор воздуха происходит через внешнюю трубу, а продукты сгорания выводятся через трубу меньшего диаметра.

Большим плюсом считается простота монтажа. Просто через стену устраивается выход коаксиального дымохода.

Эту конструкцию даже с натяжкой можно назвать дымоходом, так как этот вариант не требует приобретения и долгого монтажа всех составляющих элементов первых двух вариантов.

К минусу можно отнести только то, что монтаж можно выполнить только в частных домах. Коаксиальные котлы для монтажа в многоквартирных домах возможны не во всех регионах, перед работой требуется консультация в газовой службе региона строительства.

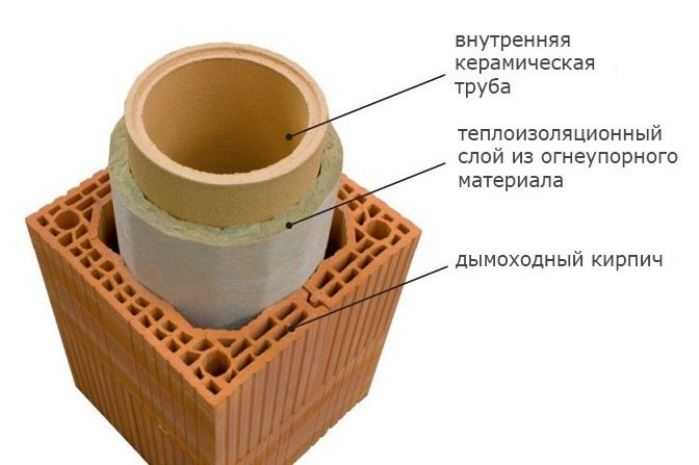

Керамический

Такие дымоходы обладают большим сроком службы – до 30 лет.

Также у такого варианта есть свои недостатки:

• большой вес;
• для эффективной работы монтаж должен быть выполнен строго вертикально.

В качестве вытяжки для газового котла в частном доме может служить вентиляционная система. Также можно выполнить монтаж трубы из металла или асбеста.

Нержавеющая сталь

Производители дымоходов из стали предлагают сегодня два варианта обустройства дымоотводов:

• Одностенная труба.
• Сэндвич.

Попробуем разобраться, какой выбрать вариант. Здесь разница в цене очень большая. Стоит ли переплачивать?

Начнем с работы современных газовых котлов. Известно, что КПД их высокое, а значит температура отработанных газов выходящих из котла не высокая. В результате конденсат будет образовываться всегда. Избавиться от конденсата или уменьшить его количество можно, если дымоотвод будет хорошо утеплен.

Тогда очевиден вывод, что сэндвич трубы подойдут лучше. Стенки такой трубы двойные, а между ними находится слой утеплителя. Но и с таким вариантом образуется конденсат, если зимой температура на улице достаточно низкая, а монтаж выполнен снаружи дома. Поэтому утеплять дымоход все же придется.

Поэтому выбор варианта можно сделать в зависимости от региона проживания. Если все равно придется утеплять дымоотвод, то перед покупкой определите затраты для нескольких вариантов.

Если решили утеплять сэндвич, то уменьшить стоимость дымохода можно купив трубу, у которой внешняя стенка оцинкованная сталь.

Требования к материалу дымохода по нормам СНиП

Труба дымохода должна быть выполнена из материала, который не горит, он должен сопротивляться возгоранию при высоких температурах в течение часа.

Герметики должны быть огнестойкими и не терять своих изолирующих свойств при нагревании, тем более распадаться и открывать места для выхода дыма наружу.

Не допускается изменение диаметра трубы, расширение и сужение на всей протяжённости дымохода. Это снижает тягу и приводит к плохому горению или задымлению внутреннего пространства помещения.

Верхушка дымохода должна подниматься более конька крыши или быть ей равной по высоте. Чем дальше выход дымохода от конька, тем ниже можно сделать дымоход.

Требования к помещению, в котором располагается газовое оборудование

Подсобка, в которой планируется размещение газового котла должно быть хорошо вентилируема. Обязательно предусмотреть естественный вентиляционный отток потока воздуха. Для проветривания комнаты нужна форточка в окне. Если вытяжка принудительная, то воздухообмен происходит за счёт поступления свежих потоков из смежных помещений.

Входные двери в помещение должны распахиваться наружу по требованию техники безопасности, чтобы человек мог свободно покинуть помещение в критическом случае, а не быть придавленным дверью.

В помещении с газовыми котлами и водонагревателями не рекомендуется устанавливать выключатели и розетки. Если есть утечка газа, то может произойти возгорание от искры, полученной при соединении клемм выключателя.

Требования к дымоходам газовых котлов соответственно нормам СНиП

Конструкция дымохода котла должна выполняться строго по инструкции и особенное внимание уделяется мелочам. Она должен отвечать стандартам и требованиям, указанным в описании отопительного газового котла

Эти условия необходимы для нормального функционирования конструкции дымохода длительный промежуток времени.

При сборке и монтаже дымохода обязательным является соблюдение правил пожарной безопасности. При прохождении сквозь стену, выполненную из дерева, труба оборачивается асбестом, а изоляция вокруг выполняется из негорючего материала.

При устройстве прохождения через кирпичную или бетонную стену достаточно изолировать отверстие вокруг трубы монтажной пеной для зимних работ.

Скорость газов и отходов горения внутри дымохода должна быть не менее 15м за секунду.

Толщина труб составляет не менее полмиллиметра. Сталь более подходит для изготовления труб. Иногда в неё добавляется примесь титана для прочности. Такие материалы хорошо сопротивляются коррозии от агрессивного воздействия газов.

Чтобы легко можно было время от времени очищать дымоход газовых котлов, нужно выполнить ревизионные тройники на всём протяжении выводящей конструкции.

Каким бы сложным ни был запланирован дымовой канал, он не должен поворачивать более трёх раз, причём радиус изменения направления не может составлять размер меньше внутреннего диаметра труб.

Все соединения труб выполняют при помощи обжимных хомутов, используя при этом температурные герметики. Крепление снаружи делают кронштейнами на дюбелях или анкерах через расстояние 2 м.

Горизонтальная или вертикальная линия труб должна быть прямой, никакие изгибы не допускаются.

В случае расположения дымохода от газового котла на плоской кровле, его высота должна быть не менее полуметра выше покрытия. При расположении выхода дымового канала газового котла ближе, чем полтора метра к коньку скатной кровли, он должен выступать на полметра выше конька.

Если же выход расположен более, чем указанное расстояние, тогда верхушка дымохода должна совпадать с высотой крыши в самом её высоком месте.

Требования к соединительным частям по СНиП

Монтаж всех элементов дымового канала газового котла выполняется снизу вверх, от выхода котла.

Все нестандартные соединения труб, для которых не предусмотрены готовые фасонные элементы выполняются стальными с применением сварочной техники.

Общая протяжённость состыкованных частей не должна превышать длину 3 м для новостроек и 6 м для старых зданий.

Наклон горизонтальной трубы от котла должен быть 0,01. Уклон выполняется от котла, чтобы не было затекания образовавшегося конденсата.

Если для монтажа дымохода газовых котлов применяется чёрный металл, то его нужно обработать огнестойкими грунтовками или лаком.

После установки всего газового оборудования и монтажа дымохода соответствующими службами производится приёмка конструкции, о чём составляется акт приёмки. Эти же органы имеют право отключить вас от сети за невыполнение положенных требований до времени их исправления.

Что надо знать о вентиляции котельной?

Работающему котлу для поддержания процесса горения нужен кислород, и его приходится брать из воздуха. Необходимо также не дать угарному газу накапливаться в помещении котельной и проникать в дом. Притоку свежего воздуха в помещение котельной по отношению к оттоку положено быть троекратным.

В котельной надо сделать приточную и вытяжную вентиляцию.  Для естественного вентилирования котельной в противоположной от котла стене прорубается канал диаметром 13-15 см при мощности котла до 35-40 кВт и 17 см при большей мощности. В него вставляется вентиляционная труба, укомплектованная заслонкой и сеточкой.

Естественную вентиляцию котельной легко сделать самостоятельно. Но она не позволяет контролировать приток и отток воздуха, качество вентиляции зависит от погодных условий

Если котельная размещена в обособленном помещении, то подачу воздуха снаружи можно обеспечить через жалюзийные решетки, устанавливаемые непосредственно во входной двери – в нижней ее части.

Норматив на размер приточных отверстий – не менее 8 см2 поперечной площади на 1 кВт мощности котла, если воздушная тяга происходит с улицы. Вентиляцию котельной связывают и с вентиляционной системой всего дома. Если воздух поступает изнутри, размер отверстия надо рассчитывать, исходя из другого норматива – 30 см2 на 1 кВт.

Альтернативой естественной вентиляции или дополнением к ней является принудительная вентиляция. Чтобы сократить потребление электроэнергии, ее подключают к котловому оборудованию – вентиляторы будут вращаться только при работающем котле. В газовой и дизельной котельных вентиляционную систему следует поместить в корпус во избежание воспламенения, взрыва.

Новшеством для тех, кого интересует специфика устройства котельной в частном доме, станут автоматизированные климат-системы. Они поддерживают заданные климатические параметры в помещении в автоматическом режиме и изменяют их при необходимости без участия человека.

Котельная в пристройке с вертикальным дымоходом из стали на естественной тяге. Более долговечной будет керамическая труба. Как вариант можно рассмотреть керамический дымоход в стальном корпусе. Он сохраняет преимущество по долговечности, но более прост в монтаже

Все отопительные котлы оснащены камерой сгорания открытого или закрытого типа. Для оборудования с закрытой камерой сгорания ограничений по объему помещений нет, наличие окна тоже не обязательно.

В первом случае дым отводится наружу посредством естественной тяги через вертикальную дымовую трубу. Часть воздуха из помещения уходит туда же, и поэтому приходится обеспечивать постоянное проветривание помещения.

Во втором случае продукты горения удаляются из камеры принудительно с помощью вентилятора через особый двойной дымоход – коаксиальный. В нем одна труба вложена в другую. По внутренней движется дым, по внешней в обратную сторону поступает необходимый для поддержания горения воздух.

Длина обычного вертикального дымохода – не менее 5 метров. Его конец должен выступать за пределы верхнего конька крыши, и не всегда технически возможно соорудить под него сквозную шахту

Дымоход по принципу «труба в трубе» более короткий и может быть направлен горизонтально. Для обоих типов дымоходов важно, чтобы площадь сечения дымовой трубы была не меньше площади сечения патрубка, к которому она подключается. И, наконец, несколько слов о конструкции горелок

Они бывают атмосферными и наддувными

Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет.

В устройствах второго типа вентилятор смешивает газ с воздухом, чтобы горение было более ровным. С шумом вентилятора приходится мириться. Котлы с наддувными горелками работают и на газе, и на дизельном топливе, для них требуется дымоход меньшего сечения.

В коаксиальном дымоходе воздух с улицы, проходя по трубе, нагревается от внутреннего канала, по которому движутся продукты сгорания. Воздух попадает в топку подогретым, что уменьшает расход топлива и повышает КПД оборудования

Варианты газоходов для загородного дома

Для отведения продуктов горения с относительно низкой температурой (до 120 °С), выделяемых газовыми котлами, подойдут следующие разновидности дымоходов:

• трехслойный модульный сэндвич из нержавеющей стали с негорючим утеплителем – базальтовой ватой;
• канал из железных или асбестоцементных труб, защищенный теплоизоляцией;
• керамические утепленные системы типа Schiedel;
• кирпичный блок со вставкой из нержавеющей трубы, укрытый снаружи теплоизоляционным материалом;
• то же, с внутренним полимерным рукавом типа FuranFlex.

Устройство трехслойного сэндвича для дымоудаления

Поясним, почему нельзя построить традиционный дымоотвод из кирпича или поставить обычную стальную трубу, подключив к газовому котлу. Отходящие газы содержат водяной пар, являющийся продуктом сжигания углеводородов. От соприкосновения с холодными стенками влага выпадает конденсатом, дальше события развиваются так:

1. Благодаря многочисленным порам вода проникает внутрь строительного материала. В дымовых трубах из металла конденсат течет вниз по стенкам.
2. Поскольку газовые и другие котлы с высоким КПД (на солярке и сжиженном пропане) работают периодически, мороз успевает прихватить влагу, превращая ее в лед.
3. Ледяные гранулы, увеличиваясь в размерах, вылущивают кирпич изнутри и снаружи, постепенно разрушая дымоход.
4. По той же причине стенки неутепленного стального газохода ближе к оголовку покрываются льдом. Уменьшается проходной диаметр канала.

Обычная железная труба, утепленная негорючей каолиновой ватой

Рекомендации по выбору

Поскольку мы изначально взялись установить в частном доме недорогой вариант дымохода, подходящий для монтажа своими руками, рекомендуем использовать сэндвич трубы из нержавейки. Установка других типов труб сопряжена со следующими трудностями:

1. Асбестовые и толстостенные стальные трубы тяжелы, что усложняет ведение работ. Вдобавок наружную часть придется обшивать утеплителем и листовым металлом. Стоимость и длительность строительства однозначно превысит сборку сэндвича.
2. Керамические дымоходы для газовых котлов – лучший выбор, если застройщик располагает средствами. Системы типа Schiedel UNI надежны и долговечны, но слишком дороги и среднестатистическому домовладельцу недоступны.
3. Нержавеющие и полимерные вставки применяются для реконструкции – гильзования существующих кирпичных каналов, возведенных ранее по старым проектам. Специально городить такую конструкцию невыгодно и бессмысленно.

Вариант газохода с керамической вставкой

Турбированный газовый котел тоже можно присоединить к обычному вертикальному дымоходу, организовав подачу наружного воздуха по отдельной трубе. Техническое решение стоит внедрять, когда в частном доме уже сделан газоходный канал, выведенный на крышу. В остальных случаях монтируется коаксиальная труба (изображена на фото) – это наиболее экономный и правильный вариант.

Заслуживает внимания последний, самый дешевый способ возведения дымоотвода: сделать сэндвич для газового котла своими руками. Берется нержавеющая труба, оборачивается базальтовой ватой нужной толщины и обшивается кровельной оцинковкой. Практическая реализация данного решения показана на видео:

Watch this video on YouTube

Дымоход твердотопливного котла

Режим работы дровяных и угольных отопительных агрегатов предполагает выброс более горячих газов. Температура продуктов горения достигает 200 °С и более, дымовой канал прогревается полностью и конденсат практически не замерзает. Но его замещает другой скрытый враг – сажа, оседающая на внутренних стенках. Периодически она возгорается, отчего труба может нагреться до 400—600 градусов.

Твердотопливным котлам подойдут такие типы дымоходов:

• нержавейка трехслойная (сэндвич);
• одностенная труба из нержавеющей либо толстостенной (3 мм) черной стали;
• керамика.

Кирпичный газоход прямоугольного сечения 270 х 140 мм гильзуется овальной нержавеющей трубой

Асбестовые трубы противопоказано ставить на ТТ-котлы, печи и камины – они трескаются от высокой температуры. Простой кирпичный канал будет работать, но из-за шероховатостей станет забиваться сажей, поэтому его лучше гильзовать нержавеющей вставкой. Полимерный рукав FuranFlex не пойдет – максимальная рабочая температура составляет всего 250 °С.

Вертикальный коаксиальный дымоход для газового котла

Коаксиальный дымоход — сравнительно новое решение в выводе наружу продуктов сгорания от газового котла. Минус топливных котлов в сравнении с электрическими – меньший КПД.

Солидная часть тепла уходит через дымоход на улицу вместе с продуктами сгорания. Полностью ликвидировать этот недостаток не получится, но сократить теплопотери можно. Эффективное решение проблемы – коаксиальный дымоход для газового котла.

Что такое коаксиальный дымоход для газового котла, каково его устройство и принцип функционирования?

Коаксиальная труба к газовому котлу – сдвоенная. Два полых цилиндра с разными сечениями, помещенные один в другой. Расстояние между стенками труб несколько сантиметров. Внутренняя полость предназначена для вытяжки, наружная – для забора с улицы воздуха, необходимого для работы горелки.

Таким образом, воздух поступает на горелку уже подогретым – разогревается от стенки цилиндра с горячим дымом (виды газовых горелок для котлов отопления ). Дополнительная энергия на разогрев воздуха не уходит. Одновременно с этим «холодный» наружный цилиндр охлаждает внутренний «горячий» – снижает пожароопасность конструкции. Вывод канала делают сквозь стену рядом с котлом.

• коаксиальный дымоход для газового котла вертикальный имеет большую длину уличного отрезка и сильно остывает. Такие трубы нуждаются в утеплении. Есть конструкции с тремя каналами вместо двух, наружный заполняют теплоизолятором – базальтовой ватой;
• тягу улучшают за счет встроенного вентилятора;
• систему оснащают конденсатосборником, насадками против обледенения.

Дымоходы для газовых котлов коаксиальные могут использоваться как индивидуальные и коллективные (как правильно сделать дымоход для газового котла ).

Первые обслуживают котлы в частном доме или квартире. Вторые планируются на этапе проектирования многоквартирного дома.

В обоих случаях необходим тщательный расчет теплоэффективности системы и точное соблюдение правил монтажа в соответствии со СНиП.

Возможности установки

Правила монтажа коаксиального дымохода для газового котла рекомендуют подключение к следующим типам агрегатов:

• конденсационные котлы;
• турбированные с закрытой топкой;
• парапетные котлы и конвекторы.

В некоторых случаях коаксиальные дымоходы для котлов из нержавеющей стали можно монтировать на агрегаты с атмосферными горелками. От количества контуров возможность установки не зависит.

Рекомендации по выбору дымохода указаны в инструкции по монтажу котла: если у него предусмотрены раздельные каналы для забора воздуха и отведения дыма, коаксиальная труба для газового котла не используется.

Напольные котлы с коаксиальным дымоходом могут иметь мощность не более 40 киловатт (напольные газовые котлы для отопления дома ). При большей мощности дымоход не обеспечивает достаточную тягу, усиливается образование конденсата, на внешнем участке образуются наледи.

Газовый котел Навьен — инструкция по ремонту

При выборе дымоотводящей системы следует учитывать бренд изготовителя котла. Например, у оборудования Buderus, Viessmann, Baxi патрубки нестандартные, потребуются дымоходы этих же фирм.

Разновидности дымоходов

По материалу изготовления дымоходы подразделяются на алюминиевые, пластиковые, из нержавейки. В России популярностью пользуются пластик и нержавейка.

Газовый котел с коаксиальным дымоходом из пластика обычно конденсационный. Труба двухканальная, изготовлена из термостойкой пластмассы. Температура дыма – до 205 градусов. Такие дымоходы недорогие, легкие, их легко устанавливать. Минус – недостаточно высокая долговечность.

Подключение к котлам не конденсационного типа не рекомендуется, т.к. их температуры выше. К конденсационным нельзя подключать обычные дымоходы.

Нержавейка выдерживает температуры до 550 градусов, она долговечна и кислотоустойчива. Эти трубы бывают утепленными и неутепленными.

При монтаже коаксиальных дымоходов для газовых котлов двухканальных необходима теплоизоляция.

Первый тип обладает улучшенной аэродинамикой, может использоваться в качестве коллективного в многоквартирном доме, можно подключать к котлам с атмосферной горелкой. Долговечность – от 30 лет.

Схема вертикального коаксиального дымохода для газового котла подразумевает вывод вдоль фасадной стены на крышу. В других случаях труба выводится сквозь наружную стену и заканчивается там.

Схема вертикального коаксиального дымохода:

Зачем утеплять трубу дымохода

Если труба дымохода для котла охлаждается на холоде, то и температура исходящих газов понижается – а значит, снижается тяга. Эту проблему можно решить, утеплив трубу. Как утеплять, зависит от материала, из которого сделан дымоход:

Кирпичные конструкции штукатурят, а если чердак не утеплен, то используют каменную или базальтовую вату с фольгой сверху; Керамические дымоходы защищены от холода минватой и керамоблоками, металлические утепляют любыми негорючими материалами; Сложнее всего с асбестовыми конструкциями – они могут взрываться, если перегреются, поэтому утеплять их надо грамотно и осторожно

Порядок монтажа

Запрещается делать соединение трубы в месте прохождения его через толщу стены. Если такое соединение случилось в этом месте, тогда трубу обрезают так, чтобы выполнить его до стены или дальше смотря по обстоятельствам.

Когда труба выведена на улицу, сразу перед поворотом вверх на неё устанавливают тройник для сбора конденсата с одним открывающимся концом. Если такой тройник расположен в месте ниже роста человека, то его обязательно утепляют для предупреждения касания и получения ожога. Тройник крепят хомутом на дюбелях к стене.

Чтобы крепить трубу к стене используют специальную ферму. Первое крепление осуществляется сразу после верха тройника. В этом месте устанавливают и компенсационную пластину, которая примет на себя температурное расширение трубы.

Соединение труб происходит надеванием одной на другую, что позволяет небольшому количеству конденсата свободно стекать по трубе вниз.

Если конёк здания высокий и выступ верхушки дымохода требуется более 2 м, тогда для дополнительной жёсткости применяют крепление растяжками, которые крепят к стенам здания.

Какой газовый дымоход к котлу устанавливать у себя дома каждый владелец решает самостоятельно, но следует чётко помнить, что правильно выполненный дымовой канал является гарантией эффективной работы и не опасен для здоровья его близких.

Условия надёжной работы

Для того чтобы система дымоудаления работала максимально эффективно, необходимо учесть все возможные факторы, которые могут препятствовать идеальной работе твердотопливного котла и правильной циркуляции внутри такого устройства:

Диаметр – один из важнейших параметров, который учитывается при возведении системы отвода отработанных газов. Площадь сечения патрубка твердотопливного котла должна совпадать с сечением дымохода. Идеальная форма – круг, при этом внутренний диаметр должен быть максимально ровным. Даже незначительные выступы внутри способны значительно снизить поток горячих газов и уменьшить тягу.

Высота – этот параметр может быть различным и зависит, прежде всего, от мощности твердотопливного котла. Менее 5 метров высотой дымоход не может быть установлен по правилам.

Для точного расчёта высоты трубы котла, используются сложные формулы, усреднённые показатели для котлов различной мощности приведены ниже:

Мощность (кВт)	Диаметр (мм)	Высота (м)
18	130	7
28	150	8
45	150	9
65	200	10
90	250	11

Чем больше мощность твердотопливного котла, тем выше дымоход, сечение также увеличивается пропорционально мощности котла.

Материал – труба может быть изготовлена из различных материалов, но наиболее подходящими для этой цели является нержавеющая сталь, кирпич и асбестовые трубы:

• Нержавеющая сталь – система дымоудаления из такого материала очень удобна для монтажа. Такие системы представляют собой конструктор из нержавеющей трубы, который собирается после того, как котёл будет установлен.
• Кирпич – материал, который используется для таких целей уже многие годы. Такой материал подходит и для дымохода твердотопливного котла. Недостатком кирпичной системы дымоудаления является его высокая стоимость, процесс монтажа занимает очень много времени.
• Асбестовая труба – дымоход из этого материала идеален в том случае, когда необходимо проложить трубу через перекрытия и крышу строения. Асбест является пожаробезопасным материалом, но имеет существенный недостаток – высокий вес.
• Утепление – такая процедура необходима , чтобы избежать чрезмерного образования конденсата внутри металлической трубы. Обычно комплекты из нержавеющей стали, которые продаются на рынке, имеют двойную конструкцию, заполненную между слоями металла специальным жаропрочным утеплителем. Самостоятельно можно утеплить стальную трубу с помощью кирпичной кладки, внутри которой помещается дымоходная труба. Внутри помещения утеплять металлическую трубу нет необходимости.
• Изгибы – при монтаже трубы в независимости от материала, из которого он изготовлен, используется не более 3 изгибов. Если система дымоудаления, будет иметь большее количество искривлений, то значительно снизится тяга, и скорость движения газов по трубе.

Пошаговый монтаж вентиляции и дымохода

В котельной частного дома нужна приточно-вытяжная вентиляция и дымоход для работы газового котла. В стене придется пробурить минимум 3 отверстия: для притока, вытяжки и отведения продуктов сгорания от отопительного прибора.

Поступление приточного воздуха можете сделать под дверью в котельную, но этого будет недостаточно. Для нормальной работы газового оборудования на противоположной от прибора стене дополнительно поставьте приточный клапан.

Вытяжное отверстие сделайте в верхней части стены под потолком. Удобное место расположения – рядом с дымоходом котла.

Для монтажа элементов вентиляции подготовьте трубы из нержавейки диаметром 150 мм, приточный клапан, монтажную пену, герметик. Из инструментов понадобится перфоратор или электродрель с набором коронок и сверл. Подготовьте пассатижи, отвертки, молоток, уровень.

Пошаговый монтаж вытяжки и дымохода предлагаю рассмотреть на примере настенного газового котла:

1. От газового настенного котла выход дымохода будет располагаться в верхней части стены. Рядом надо предусмотреть отверстие для вытяжной вентиляции.

Сделайте разметку места бурения двух отверстий. Со стороны улицы установите строительные леса или небольшие подмостки для удобства работ.

2. Подготовьте трубу из нержавейки, фасонные переходники для вытяжки и дымохода. Под диаметр каналов будете бурить отверстия в стене.

3. Из труб и фасонных элементов соберите дымоход и канал вытяжной вентиляции. Стыки для плотности перед соединением деталей обработайте герметиком, усильте по периметру саморезами. Должно получиться 2 прямые трубы.

На верхнюю часть установите дефлекторы. На нижнюю часть закрепите тройник. От бокового отверстия пойдет канал через стену в дом. Оставшееся нижнее отверстие тройника закройте заглушкой.

Узел исполнит роль отстойника для конденсата и скопления грязи. Когда нужно будет прочистить трубы, откроете заглушки.

4. В стене по разметке пробурите сквозные отверстия. Одно окно должно получиться строго напротив выхода дымохода настенного котла. Другое отверстие – это вытяжная вентиляция в газовой котельной для естественного воздухообмена.

Пробурите его с небольшим отдалением от дымохода в удобном месте.

5. Выставите трубы по месту установки. Проверьте уровнем вертикальное расположение. Убедитесь, что боковой выход тройника расположен соосно сквозному отверстию в стене.

6. При помощи хомутов и крепежных элементов зафиксируйте надежно трубы к карнизу дома.

7. После надежной фиксации вертикального дымохода и вытяжного воздуховода подсоедините горизонтальные каналы к боковым выходам тройников.

Трубы введите в дом через сквозные отверстия. Уровнем проверьте, чтобы небольшой уклон горизонтальных каналов получился в сторону улицы, иначе конденсат потечет внутрь помещения.

8. Проходящие сквозь отверстия в стене горизонтальные каналы укрепите распорками из кусков деревяшек или обрезков доски. Оставшиеся зазоры запеньте монтажной пеной.

9. После высыхания монтажной пены обрежьте ножом излишки заподлицо со стеной. Сверху замажьте раствором цемента.

10. В доме вытяжной канал обрежьте на уровне плоскости стены. В будущем закроете отверстие декоративной решеткой. Проверьте работу вытяжной вентиляции, поднеся к каналу дымящийся сверток подожженной бумаги. Дым должен втягиваться в отверстие.

11. После установки дымохода и вытяжки приступайте к обустройству приточной вентиляции в котельной. Одной щели под дверью будет недостаточно. Для работы газового котла нужен объемный приток воздуха с улицы.

Решите проблему установкой приточного клапана диаметром 150 мм. Прибор состоит из утепленной трубы, оголовка с фильтром и уличной декоративной решетки. Если клапан меньше диаметра, рекомендуемого газовым инспектором, установите 2 штуки.

12. В нижней части стены электродрелью с алмазной коронкой просверлите 2 сквозных отверстия. Пылесосом удалите пыль после бурения. Внутрь готовых отверстий вставьте утепленные гильзы клапанов. Зазоры заделайте герметиком.

Со стороны помещения на каналы закрепите оголовки с фильтром. С улицы приточные отверстия закройте декоративными решетками.

Работу приточной вентиляции проверьте листом бумаги. Он будет отклоняться от оголовков поступающими потоками воздуха. Интенсивность притока регулируйте заслонками на воздушных клапанах.

Первый запуск

Насколько эффективно работает вентиляция в котельной с газовым котлом, проверяйте при закрытой двери. Воздухообмен должны круглосуточно обеспечивать приточные и вытяжные каналы.

Для получения точных замеров скорости движения воздуха и газов используйте прибор – анемометр.
