Эффективный экран для радиатора отопления: дизайн, физика, конструкция

Разновидности приспособлений

Все существующие экраны делятся на несколько видов. В качестве основания для разделения служат конструкция изделия и материал, использованный для их изготовления.

По типу конструкции экраны делятся на 3 вида:

1. Решетки. Используются для того, чтобы закрыть радиатор в нише.

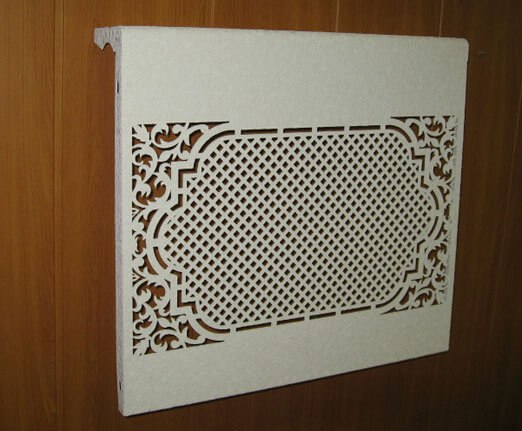

2. Навесные. Могут быть с крышкой или без нее.
3. Приставные. Можно установить на пол, закрыв при этом всю батарею отопления.

По использованным материалам экраны также делятся на несколько видов:

1. Пластиковые. Стоят дешевле других. Отличаются практичностью. Существенный недостаток – выделение вредных веществ при сильном нагревании.
2. Из МДФ или ДВП. Эти материалы наиболее просты в обработке. Позволяют сделать защитную решетку быстро и легко.
3. Металлические. Могут быть сплошными стальными или коваными.
4. Деревянные. Желательно, чтобы использовалась качественная древесина. Дешевый материал быстро испортится.
5. Стеклянные. Этот материал позволяет делать оригинальные и необычные экраны.

Металлические изделия

В большинстве случаев изготавливаются из тонкой стали. Окрашиваются с помощью специального порошка. Имеют самый незатейливый дизайн и невысокую цену. Чуть дороже стоят изделия из нержавейки. Благодаря нанесению перфорации, могут стать настоящим украшением интерьера.

Преимущества экранов из металла:

1. Их не нужно красить и ремонтировать.
2. Отлично пропускают тепло.
3. Абсолютно безопасны для окружающих.
4. Монтаж отличается простотой.
5. Не меняют форму при сильном нагревании.
6. Для очистки достаточно сполоснуть под проточной водой.

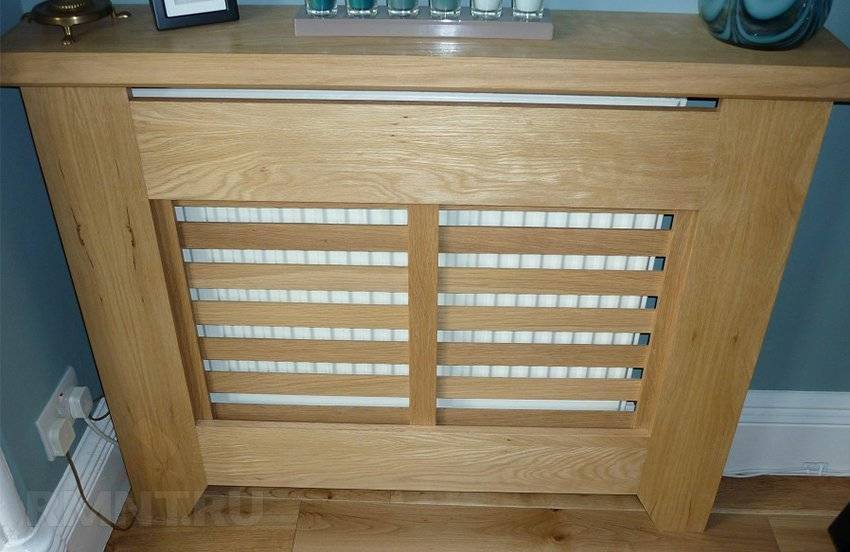

Деревянные модели

Считаются самыми привлекательными и экологичными. Чаще всего изготавливаются на заказ. Стоят такие конструкции намного дороже металлических. Цена зависит от модели и породы дерева.

Не стоит экономить на изделиях такого типа. Дешевое дерево и нарушения технологии изготовления существенно снижают срок эксплуатации.

Деревянные экраны будут гармонично смотреться в помещении в стиле кантри или классика. Они могут быть резными или иметь плетеную решетку.

Из чего делают решётки на батарею отопления

Для изготовления декоративного экрана для радиаторов отопления используют практически любой материал, важно, чтобы он закрывал неприглядные грани устаревшего оборудования и имел достаточную перфорацию для хорошей теплоотдачи

Можно использовать элементы из металла, плит, стекла или пластика, но если хотите действительно удивить гостей, следует обратить внимание на изделия из бамбука или ротанга. Цена их немного выше популярных аналогов, но, помимо прекрасного внешнего вида, они обладают отличной теплопроводностью и долговечностью

Дерево и металл

Металл – один из самых популярных материалов, для изготовления радиатора используется тонкая листовая сталь. Срок эксплуатации таких изделий зависит от качества краски, предпочтение нужно отдавать порошковой эмали, она защищает от образования коррозии и дольше держится на поверхности. К достоинствам материала относят:

• долговечность;
• нагреваясь, металл является дополнительным источником тепла при наличии перфорации;
• невысокая стоимость.

Можно изготовить экран из кованых решёток – это уникальное изделие украсит любой интерьер. Под ажурной ковкой исходный материал будет виден, поэтому рекомендуется закрыть предварительно радиаторы тонким металлическим перфорированным листом.

Деревянные элементы относят к материалам премиум-класса. Из них выполняют совершенно уникальные изделия, которые подойдут любому стилевому оформлению помещения. Даже из недорогих пород создают интересные композиции, однако, не нужно забывать о перфорации, так как закрытое оборудование будет отдавать тепло соседям.

Ручная ковка –это произведение искусства

Экран на батарею отопления из пластика и стекла

Пластик для радиаторов – материал неоднозначный, важно использовать для батарей термостойкий состав, который способен выдержать температуру нагрева до 70°C. За ним легко ухаживать, он стоит недорого

Однако нужно отметить и негативные стороны материала:

• низкая теплопроводность;
• невысокая прочность дешёвых материалов;
• при повышенных температурах выделяет токсические вещества, поэтому его нельзя устанавливать в детских и жилых комнатах.

Экраны из стекла стали изготавливать всего несколько лет назад. Теплопроводность материала тоже невысокая, но они имеют красивый внешний вид и прекрасно вписываются в любой интерьер. Для батарей используют только прочное закалённое стекло, для декора поверхность можно матировать или наносить интересный рисунок.

Экраны из стекла можно выполнить в разном оформлении

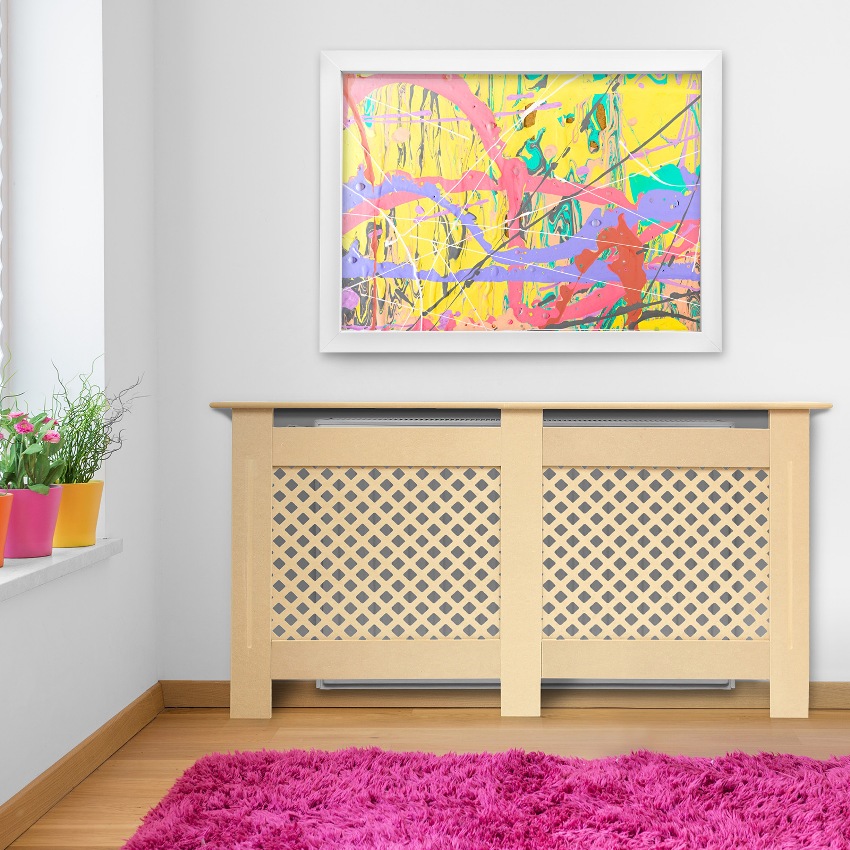

Короб для батареи отопления из МДФ и ХДФ

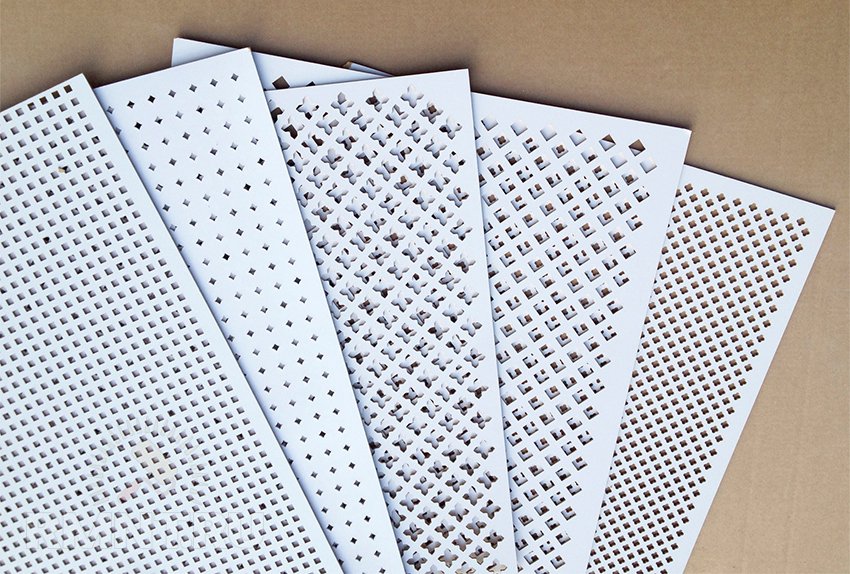

Декоративные экраны из МДФ и ХДФ− для их изготовления использованы натуральные компоненты, в качестве связующего выступает природный лигнин, поэтому они абсолютно безопасны. ХДФ отличается от МДФ только условиями производства: его прессуют под высоким давлением, в результате получается тонкий материал с более однородной и плотной структурой. Экраны из ХДФ лучше деревянных, так как материал более тонкий, и наличие перфорации отлично проводит тепло. Именно из этого полотна получаются красивые ажурные решётки. Выделяют ряд преимуществ использования МДФ и ХДФ:

• простой уход;
• большое разнообразие узоров и оттенков, подобрать можно для любого оформления помещения;
• простая обработка, не требует дополнительного окрашивания;
• бюджетная стоимость.

Решётку из МДФ можно подобрать под любой интерьер

Основные трудности

Главная претензия владельцев – плохая сочетаемость конструкций. Выполнены они из разных материалов, часто не совпадают по дизайну и цветовому решению. Поэтому все больше людей заказывают экраны одновременно с установкой подоконника.

Однако здесь возникает другая проблема. Заказ экранов и подоконников у разных подрядчиков может привести к некачественному результату, поскольку необходимо учитывать толщину материала экрана и особенности расположения отопительной системы.

Доверяя установку подоконников с экраном — получите согласованную работу и отсутствие неприятных недоразумений.

При изготовлении экран на батарею и подоконника следует учитывать:

• сочетаемость материалов;
• вынос подоконника;
• оптимальные размеры экрана;
• толщину экранных панелей;
• сложность разводки труб;
• наличие термореле, запорных клапанов и других элементов на радиаторе.

Из-за указанных сложностей лучше заказать изделия у одного производителя.

Установка новых радиаторов

Проще всего произвести замену радиатора на современную модель и сразу установить запорную арматуру, которой можно убавить температуру в помещении и перекрыть воду для проведения ремонта.

Чтобы работа нового радиатора была эффективной, при установке нужно точно рассчитать место его крепления:

• Расположить батарею отопления нужно строго посередине оконного проема.
• Расстояние от пола до нижней кромки батареи должно укладываться в диапазон 8–14 см.
• Радиатор должен висеть ниже подоконника на 10–12 см.
• Зазор между стеной и задней стенкой не должен быть меньше 3 и больше 5 см.

При соблюдении этих правил теплоотдача будет максимальной.

Жара в квартире

• Бюджетный вариант — накрыть батарею плотной тканью или одеялом. Этот способ позволить решить проблему «перегрева» здесь и сейчас, пока не будет куплен специальный экран для радиатора.
• Еще один «быстрый» вариант убавить температуру — прикрыть батарею щитом из столешницы или доски.
• Более дорогой вариант — отражающая теплоизоляция. Как правило, это фольга на подложке из газовспененного пенополиэтилена, которой накрывают или оборачивают секции слишком горячего радиатора.
• Если хочется, чтобы было не только прохладно, но и красиво, батарею нужно упаковать в короб из дерева, металла или гипсокартона. Сооружение короба потребует не только финансовых затрат, но и времени.

Если в комнате холодно

сделать батареи теплее

• На батарею желательно установить кран Маевского, который позволяет спускать воздух, накопившийся во время старта отопительного сезона и при наполнении радиатора водой.
• Тщательная уборка пыли и грязи улучшит распределение тепла. Убирать нужно не только на внешней и верхней сторонах радиатора, но и в пространстве между секциями.
• В самой батарее помимо воздуха может скапливаться грязь и ржавчина. Для прочистки батарей нужно вызвать мастера.

Устранение поломок радиатора

Рассуждая, как спрятать радиатор, важно иметь в виду еще один момент: любая система рано или поздно выходит из строя. Тем более, если речь идет о старых износившихся батареях, которые обычно и стараются прятать под дополнительными декоративными конструкциями

Перечень потенциально возможных неисправностей:

• Протекание трубопровода на резьбовых соединениях перед батареей. Здесь их толщина уступает прямым участкам стояка, поэтому течи возникают чаще всего.
• Течь по фабричному сварному шву. Такое иногда случается со сваренными из электросварной трубы стояками.
• Течь по радиаторной контргайке. Довольно распространенная ситуация при использовании чугунных отопительных приборов.
• Протекания между секций батареи (обычно вначале отопительного сезона). Срок службы паронитовых прокладок рассчитан на несколько лет, после чего стыки теряют свою герметичность.

Рекомендации по созданию экрана

Перед тем как закрепить экран на радиатор, необходимо создать аэродинамический козырек, который будет располагаться в верхней части конструкции. Это требование относится к радиаторам из алюминия и чугуна, а объясняется необходимостью исключения скопления воздуха в верхней части батареи, что нивелирует процесс конвекции. Такой козырек перенаправляет инфракрасные лучи, экономя тепло.

Перед тем как закрыть батарею, необходимо подумать о том, как экран будет удерживаться. Иногда его устанавливают непосредственно на сам отопительный прибор, в некоторых случаях для крепления используют специальные шпильки, но стоят они довольно дорого, поэтому их часто заменяют обычными крепежами.

Важно учитывать, что размер будущей конструкции должен оказаться больше площади создаваемого свободного пространства. Рейки должны иметь меньший размер по сравнению с промежутками между ними, тогда как при закрытии чугунного радиатора рейки следует расположить вертикально. Что касается стандартных батарей, то экраны для них необходимо фиксировать на уровне нижней части сопел, которые находятся сверху

Что касается стандартных батарей, то экраны для них необходимо фиксировать на уровне нижней части сопел, которые находятся сверху.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Покупка декоративного экрана

Наиболее простое решение – купить в магазине декоративный экран, а при дополнении его боковыми стенками получится короб, который позволит «подарить» батарее еще одну функцию: полочки для книг или дорогих сердцу сувениров.

экран для стальной батареи

В продаже имеются разнообразные варианты: решетки, панели, накладки – одни просто навешиваются на батарею, другие требуют более сложного монтажа.

решетка для батарей

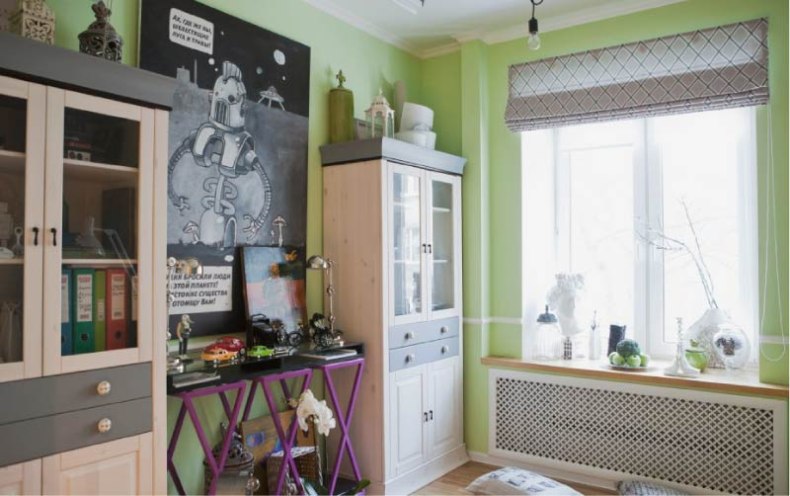

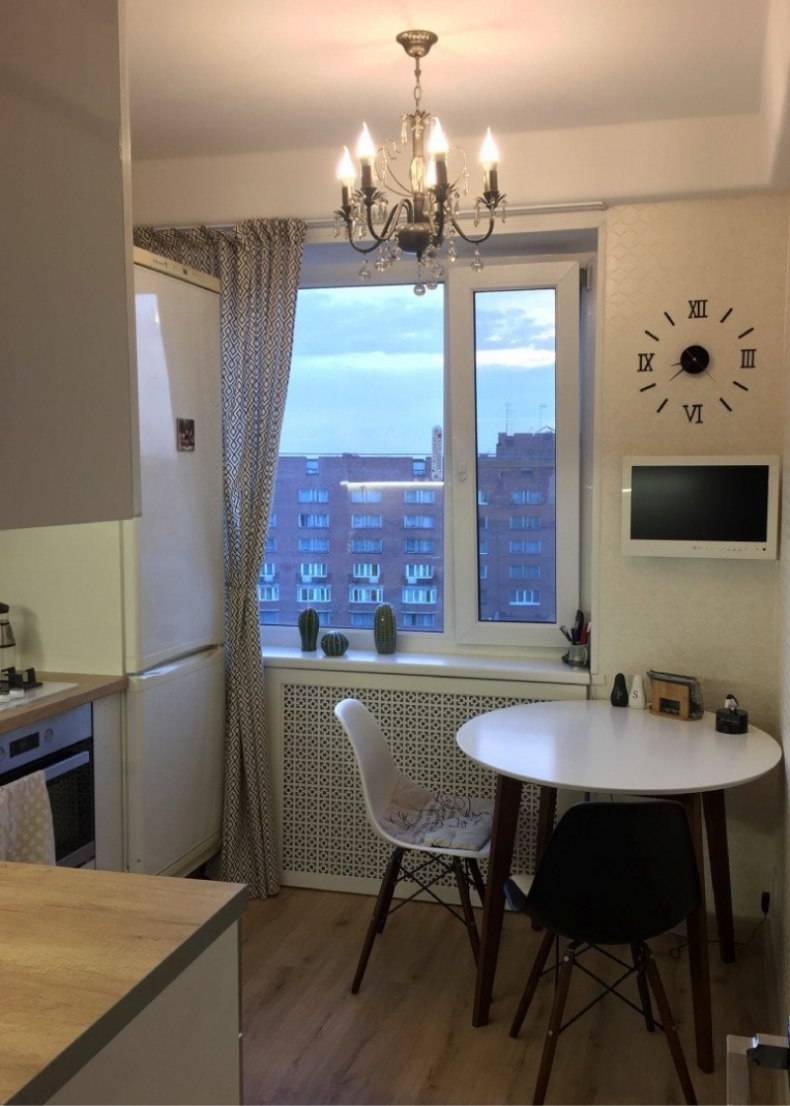

Если радиатор расположен под окном, то его можно закрыть решеткой от пола до подоконника, а сам подоконник использовать как место для чтения.

экран для радиаторов отопления

• Радиатор, установленный возле холодной стены, не имеющей окна, можно удачно обыграть: закрыть экраном, дополнить консолью, над которой повесить зеркало.
• Другая идея – превратить в книжный шкаф или витрину для посуды с нижними створками из экранов.

Готовые модели всегда можно видоизменить. Например, на деревянную решетку прикрепить крючки, силуэтные фигуры из фанеры, перекрасить.

радиаторы отопления

Как закрыть батарею отопления своими руками или готовыми изделиями

Сначала расскажем про самые распространенные конструкции.

Решетки, панели, накладки из различных материалов

Они могут быть приставными, навесными, самодельными или покупными. Чаще всего устанавливают несколько разновидностей элементов:

• Металлические. Влагоустойчивые, термостойкие изделия, практически не препятствующие теплообмену. Минус — многие модели выглядят офисно, а это не добавит уюта вашему дому. Но всегда можно найти необычный вариант или заказать индивидуальный дизайн.
• Пластиковые. Обладают теми же преимуществами, что и металлические. Их легко устанавливать самостоятельно — это займет нескольких минут. Минус — со временем материал может потемнеть.
• Деревянные. Натуральное дерево хорошо выглядит даже в простом исполнении, оно экологично. Недостаток — материал достаточно капризный. Есть риск того, что изделие рассохнется или, напротив, разбухнет от влаги.
• МДФ, ХДФ (ДВП). Они термоустойчивы, легко монтируются, впишутся в любую комнату, кроме ванной. К сожалению, такие решетки не переносят длительный контакт с водой. Поэтому, если произошла авария, последствия нужно убирать очень быстро.

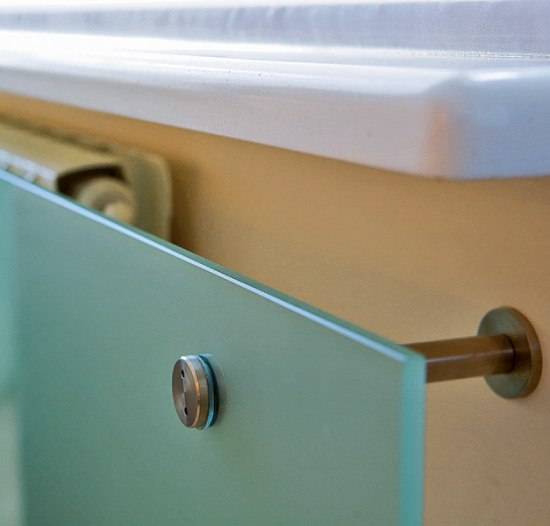

Существуют также стеклянные экраны для батарей отопления. Они очень красиво смотрятся в современном интерьере, добавляют ему воздушности, их легко мыть. В продаже найдутся и лаконичные модели, и украшенные рисунком. Это прекрасное решение с декоративной точки зрения, но спорное с практической. Такую панель сложно снимать, непросто устанавливать и самое главное — она съедает 40-50% тепла. Хороший вариант для квартир, в которых слишком жарко.

Еще один материал, из которого изготавливают экраны — искусственный ротанг. Это сетка, сплетенная из целлюлозных волокон с добавлением капроновой нити. Ее можно окрашивать, она прочная, красивая. Недостаток — не подходит для помещений с повышенной влажностью и дороже стоит.

Гипсокартон

Сантехники не рекомендуют зашивать радиатор в такой короб. Особенно, если он старый и есть вероятность протечки. Для доступа к прибору нужно предусмотреть дверцу или быть готовым разобрать изделие. Правда, есть четыре преимущества:

• Влагоустойчивость, если купить материал с такой характеристикой.
• Отсутствие вредных испарений.
• Низкие цены.
• Возможность расширения подоконника, создания ниши в фальш-стене и покраски.

Но также и недостатки.

• Хрупкость. ГКЛ сложно назвать ударопрочным — в случае повреждения придется менять всю обшивку.
• Громоздкость. Короб съедает пространство под подоконником.
• Длительность установки. Понадобится не меньше двух-трех часов.

Если вы все-таки решили использовать этот материал, вот инструкция, как закрыть батарею в комнате с его помощью.

Подготовительный этап состоит из очистки и продувки отопительного прибора, а также сбора инструментов. Список того, что понадобится для работы:

• Листы ГКЛ толщиной 12 мм.
• Карандаш.
• Рулетка, линейка, уровень, уголок.
• Жидкие гвозди, шурупы, дюбели.
• Профили из металла 2 размеров: 27*28 и 60*27.
• Отвертка, перфоратор, шуруповерт.
• Строительная сетка с самоклеящейся поверхностью.

Замаскировать можно всю стену или только часть под подоконником. Короб устанавливают в пол или оставив промежуток над и под ним. При разметке нужно учитывать, что края конструкции должны выступать за батарею минимум на 10 см.

• Сделайте разметку на стене.
• Приставьте к линиям профиль, сделайте метки под отверстия с шагом в 15-25 см.
• Просверлите отверстия и прикрепите профиль 27*28, а затем перемычки 60*27.
• Сделайте разметку на гипсокартоне, нарежьте его канцелярским ножом, прикрепите саморезами к каркасу.
• Швы между листами заполняются шпаклевкой с сеткой. Сами листы также шпаклюют и красят.
• Для уменьшения теплопотери мастера рекомендуют просверлить в поверхности отверстия в как можно большем количестве.

Еще одна, наглядная инструкция по обшивке ГКЛ на видео.

Покраска

Один из простых способов оформления радиатора. Подходит для чугунных и стальных панельных конструкций. Современные модели из алюминия покрасить будет сложно. Придется наносить много слоев, а результат получится непривлекательным. Можно сделать их однотонными, подобрав оттенок под интерьер, контрастными или создать красивый рисунок. В этом случае помогут трафареты из художественных магазинов, техника декупаж.

Для работы подойдут водно-дисперсионные, акриловые и алкидные краски. Все они устойчивы к высоким температурам. Акриловые быстрее сохнут, почти не выделяют неприятного запаха. Алкидные, напротив, отличаются едкими испарениями. Этого недостатка лишены водно-дисперсионные составы, но они менее прочные, быстро стираются, на них появляются царапины.

Как он греет?

Передача тепла от батареи в комнату осуществляется за счет потока нагретого воздуха – конвекции – и путем лучеиспускания в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение излучения и конвекции меняется в зависимости от температуры горячей воды в системе, внешних условий и конструкции радиатора.

«Гармошка»

Старая «чугунка» осенью или мягкой зимой греет в основном за счет конвекции. При интенсивном подогреве (температура радиатора +50 градусов и более) существенную долю потока тепла в комнату дает ИК излучение. Ныне в некоторых регионах такая ситуация кажется абстрактно-фантастической, но люди старшего и среднего поколений помнят, как суровой зимой к батареям невозможно было притронуться рукой.

Профилированный алюминий

Хороший экран для радиатора отопления

Современные радиаторы действуют в общем так же, но они до некоторой степени умеют подстраиваться под внешние условия. Если циркуляция воздуха в каналах чем-то (к примеру, шторой) затруднена, поток тепла в массе металла перераспределяется в сторону передних плоских панелей, и радиатор переходит в режим теплоизлучения. Достигается это точным численным моделированием радиатора на мощных компьютерах.

Отсюда понятно: экран радиатора должен обеспечивать не только циркуляцию воздуха, но и передачу наружу инфракрасного излучения. Достигается это двумя способами, см. следующий раздел.

По конвекции же вывод простой: лицевая панель правильного экрана не должна быть глухой или с редкими небольшими отверстиями. Хороший экран – это решетка на батарею, достаточно редкая и с достаточно большим пространством над радиатором, (см. рисунок справа). Но для обеспечения теплообмена, не уступающего штатному в свободном пространстве, этого недостаточно.

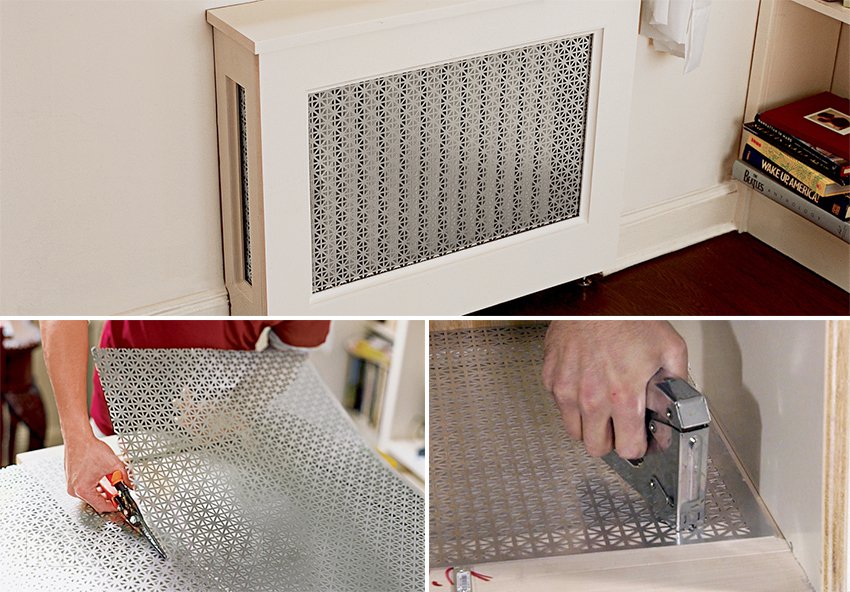

Металлический экран своими руками

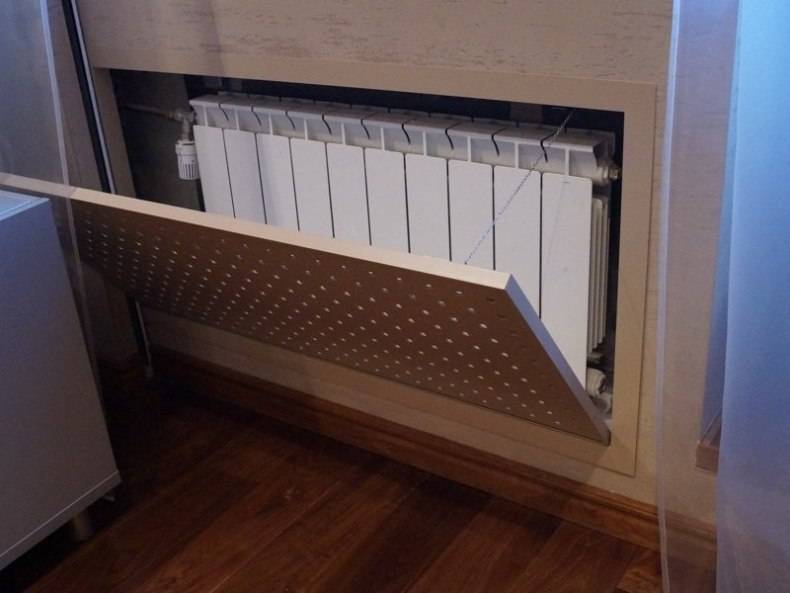

В качестве панели для экрана можно использовать металлический перфорированный лист или просечную сетку. Есть уже готовые просечно-вытяжные сетки с антикоррозийной обработкой (для стали) и эмалевым декоративным покрытием. Такую сетку можно закрепить на деревянном каркасе и использовать в конструкциях, описанных выше.

Но у металла есть серьёзное преимущество перед деревом — высокий коэффициент теплопроводности. Это свойство позволяет делать экраны, которые опираются непосредственно на батарею. Они даже повышают её теплоотдачу за счёт увеличения поверхности. Причём батарея с таким экраном лучше работает не только на излучение, но и на конвекцию — достаточно посмотреть на ребристые ТЭНы конвекторов.

Для каркаса лучше выбрать алюминиевый уголок, а для панели экрана — алюминиевый лист или просечную сетку. С ними и работать легче, и теплопроводность у алюминия выше, чем у стали, почти в 5 раз.

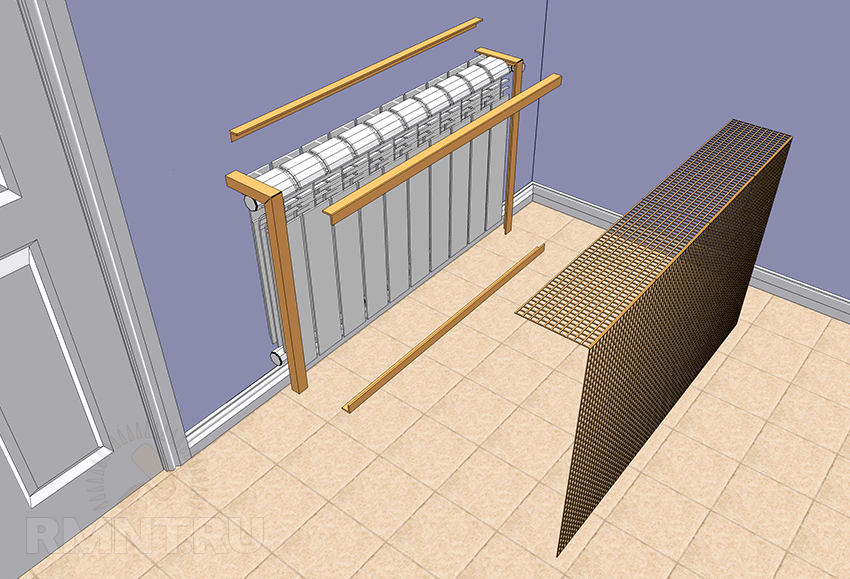

Навесной металлический экран сделать довольно просто:

1. Берут два уголка длиной, равной сумме высоты экрана и глубины батареи.
2. По линии сгиба на одной из стенок каждого уголка делают по два встречных пропила с общим углом 90° (по 45° для каждого относительно ребра уголка). Причём пропилы надо сделать так, чтобы неразрезанные стенки уголков смотрели друг на друга.
3. Сгибают уголки в виде буквы Г.
4. Подготавливают заготовку для экрана из перфорированного листа или просечной сетки. Её длина равна общей длине Г-образного уголка.
5. Изготавливают три уголка с размером, равным ширине экрана.
6. Сгибают заготовку экрана и крепят её к Г-образным уголкам при помощи винтов и гаек с шайбами (в специально высверленных в уголках отверстиях). Отверстия лучше сверлить по месту — чтобы они попадали в перфорацию листа или в ячейку сетки.
7. С внутренней стороны сетки крепят в углу и по краям три уголка, которые выполняют функцию рёбер жёсткости.
8. Красят внешнюю часть Г-образных уголков.

Чтобы такой экран был в устойчивом положении, в стене можно закрепить пару дюбелей с прямыми крюками, а в коротких частях Г-образных уголков высверлить под них отверстия.

Как усилить теплоотдачу экрана

Деревянный экран с резьбой

Подача тепла осуществляется методом лучеиспускания в ИК диапазоне и за счёт потоков теплого воздуха – конвекции. На изменение соотношений этих двух показателей могут влиять перепады температуры горячей воды в отопительной системе, а также тип конструкции и внешние условия.

Металлический экран

Металлический зкран для батареи

Для того, чтобы коробка для батареи имела хорошую теплопроводность, её внутренность нужно покрасить в чёрный цвет. Тогда она будет поглощать ИК от отопительного устройства и подавать его в комнату. Усилить теплоотдачу можно, добавив дополнительное тепловое экранирование со стороны стенки. Для этого идеально подойдёт теплоизолирующий синтепон с односторонним алюминиевым покрытием. Такой материал способствует отражению потока ИК от стенки и практически не проводит тепло. Толщина материала должна быть не менее 5 см. Также можно использовать пенопласт с алюминиевым покрытием, правда, он менее практичен и не сгибается. Поэтому его будет довольно трудно засунуть за отопительный прибор.

Ошибки, которые часто совершают при изготовлении декоративного экрана для батареи

1. Конструкции с минимальной вентиляцией препятствуют нормальному конвенционному процессу. Образовавшаяся в результате этого подушка с тёплым воздухом ещё больше уменьшает теплообмен. С таким устройством идёт потеря тепла как минимум на 25 %.
2. Дизайнерские недоработки. К примеру, когда батарея зашита, вроде бы всё ничего, но вот труба осталась снаружи. Здесь имеет место явный дизайнерский просчёт.
3. Густо обрешёченный экран с планками, ширина которых больше, чем промежутки между ними, также является неэкономичной. В таких конструкциях теплоотдача снижается на 7-10 %.

Оптимальный экран своими руками

Материал

Прежде чем взяться за дело, подумаем хорошенько: чем закрыть батарею? От этого зависит как скорость и простота работы, так и тепловая эффективность радиатора в экране.

• Пластик – не годится однозначно. Дорог, плохо проводит тепло, придать ему эстетичный вид, как ни странно на первый взгляд, в домашних условиях труднее, чем металлу. А самое главное – от неравномерного нагрева пластик со временем покоробится, а то и пойдет пятнами.
• Металл – недорог, отличный проводник тепла. Но чтобы сделать красивое металлическое изделие дома, нужны твердые рабочие навыки и достаточно обширный набор инструмента.
• Дерево – эстетично, экологично, легко в работе. Но плохо проводит тепло, и существенно улучшить его теплопроводность нельзя. Тем не менее, правильно изготовленный (см. далее) деревянный экран для радиатора вполне эффективен.
• Гипсокартон – на первый взгляд не подходит, и не столько по теплопроводности. От неравномерного нагрева гипсокартон пересыхает и начинает шелушиться, пылить, трескается. Но потратив немного труда, гипсокартон можно улучшить по всем показателям и сделать из него отличный экран.

Подготовка гипсокартона

Игольчатый валик для гипсокартона

Чтобы зашить батарею гипсокартоном, его следует подготовить. Прежде всего, специальным игольчатым валиком для гипсокартона (см. рис) прокатываем изнанку вырезанных заготовок. Валик не обязательно покупать, можно взять напрокат. Залог невелик, ломается инструмент редко, изнашивается слабо, так что и арендная плата невелика, а работы – на полчаса-час. Затем заготовки два раза с каждой стороны пропитываем водной эмульсией ПВА. Она недорога, и потребуется 2-3 л.

Смысл процедуры:

1. Пропитка полимерной эмульсией улучшает теплопроводность.
2. Лунки от накалывания создают тепловые мостики изнутри наружу.
3. Пропитанный полимерной эмульсией гипсокартон не пересыхает.
4. На пропитанный гипсокартон хорошо ложится краска, давая ровный слой.
5. Распил обработанного таким образом гипсокартона электрическим или ручным лобзиком получается чистым; после дополнительной обработки шкуркой и покраски изделие, вышедшее из умелых рук, выглядит не хуже пластикового фабричного.

Теперь можно приступать к изготовлению экрана.

Конструкция

Экран для радиатора отопления с повышенной теплоотдачей

Разрез экрана с радиатором отопления, обеспечивающего не уступающую исходной теплоотдачу, показан на рисунке. Помимо выше описанного, в конструкции две изюминки: аэродинамический козырек и инжектор теплого воздуха. Изготавливаются они из жести, оцинковки, или даже из картона. В последнем случае внутреннюю сторону козырька нужно оклеить алюминиевой фольгой (подойдет рукав для запекания).

Козырек необходим не только для старых «чугунок». Для алюминиевых радиаторов он еще нужнее. Без него в углу под подоконником, или верхней полкой экрана-короба, образуется описанная выше теплая воздушная подушка, способная начисто перекрыть конвекцию. Алюминированная обращенная к радиатору поверхность козырька переотражает наружу некоторую долю ИК. По деньгам счет идет на копейки, но за отопительный сезон копеек этих нащелкает немало.

Инжектор подсасывает теплый воздух от лицевой стороны радиатора

Обратите внимание, что его выход выполнен с некоторым сужением. На «малом газу» инжектор практически не работает, но с усилением подогрева тяга усиливается и теплый воздух сверху «валит клубами»

В буквальном смысле, если проверить дымом.

В целом, при сильном подогреве совокупный поток тепла от такой конструкции оказывается больше расчетного в свободном пространстве. Там, где радиатор в обычном экране все хуже и хуже справляется, радиатор в экране с козырьком и инжектором «кочегарит» все сильнее и сильнее.

Инжектор и козырек некритичны к размерам, достаточно сделать приблизительно так, как показано на рисунке. В случае необходимости можно подогнуть или разогнуть.

Крепление экрана к стене – любое. Лучше всего, конечно, резьбовые шпильки в анкерных цангах, но стоят они немало, так что подойдут и любые деревянные чурбачки

Но важное условие для эффективной работы конструкции: общая площадь элементов лицевой поверхности должна быть меньше таковой промежутков между ними. При регулярной структуре обрешетки деревянные рейки или полоски гипсокартона должны быть уже промежутков

В таком случае при старых чугунных батареях элементы обрешетки предпочтительнее располагать вертикально.

Видео: сборка экрана для радиатора из готового комплекта

Итог

Итак, теперь вы знаете, как сделать радиатор отопления украшением интерьера, не лишившись тепла и уюта. Благополучной вам зимы в теплой квартире!

О теплоотдаче

Батарея отопления, скрытая за изящным декоративным экраном, добавит положительных эмоций в нашу жизнь. Такая вещь может не только скрыть неприглядные старые конструкции, но и стать частью стилевого оформления помещения. Задумывая создать нечто грандиозное для радиаторов в своей квартире, стоит не забывать о сохранении теплоотдачи прибора.

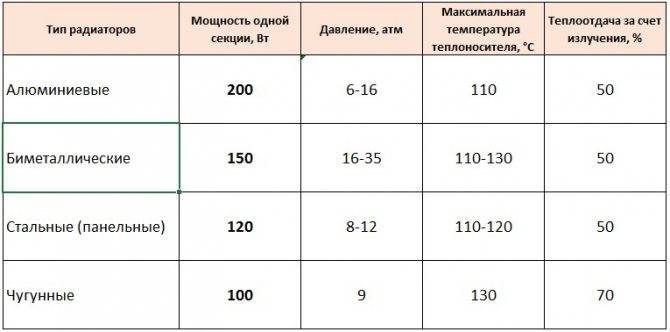

Таблица теплоотдачи радиаторов отопления

Тепловая энергия состоит из двух частей:

• Лучистой. Выделяется потоками инфракрасного излучения от нагретой поверхности радиатора. Если он нагрет до 50°C, то доля такой энергии мала. При повышении температуры возрастает и мощность излучения.
• Конвективной. Тепло от батареи передается путем перемешивания горячего и холодного воздуха.

Декоративный экран на радиатор неизбежно перекроет доступ потокам двух энергий, следовательно, часть тепла в дом не поступит. При неудачных конструкциях в виде короба, горячий воздух будет частично скапливаться внутри без возможности выхода наружу. Процесс теплообмена нарушается, часть тепла просто перейдет в соседнее помещение. При упаковке радиатора в красивый короб теряется 3-7% теплоэнергии. Избежать полностью такого убытка невозможно, но есть вероятность его уменьшения. Для этого нужно правильно подобрать конструкцию экрана.

Деревянная решетка на батарею

Эффективный экран для радиатора отопления: дизайн, физика, конструкция

Желание прикрыть чем-нибудь радиатор отопления вполне естественно: даже современные алюминиевые радиаторы глаз не радуют хотя бы своим однообразием. Эксклюзивные изделия, выполненные на заказ под дизайн помещения… понятно, понятно, можно не продолжать. Проще сделать экран для батареи своими руками, тем более что работа эта не из дорогих или сложных.

Однако назначение батареи отопления – греть помещение. Интуитивно понятно, что батарея за экраном или в коробе греть будет хуже, а за тепло платить нужно как и прежде, если нет его счетчика. Именно поэтому многие желающие не облагораживают батареи, мирясь с порой уродливыми железяками на самом виду.

Интуиция нередко подводит. Сделать экран для радиатора, не только не ухудшающий обогрев, но и улучшающий его, вполне возможно самостоятельно. Нужно только знать, как радиатор отопления работает, да еще кое-что из теплофизики.

Подведение итогов

Таким образом, сделать решетку на батарею достаточно легко и просто, самое главное — необходимо в точности соблюдать все пункты этого процесса. В том случае, если все было сделано правильно и без ошибок, экран будет радовать вас не только тем, что он практически не поглощает тепло, которое выдает обогреватель, но и своей красотой. Кроме того, стоит уточнить, что когда экран производится своими руками, на этом можно достаточно неплохо сэкономить, например, взять древесину с дачи и использовать ее для этой цели. Разумеется, времени будет затрачено немного больше, чем если бы вы выбрали вариант покупки экрана. Поэтому не стоит бояться брать это дело в свою руки, наоборот, заняться этим можно и даже нужно хотя бы для того, чтобы сэкономить. Если вы не хотите самостоятельно делать решетку, то всегда можете обратиться к специалистам, которые в короткие сроки и за умеренную плату сделают эксклюзивный экран.
