Экраны и каркасы для ванной: изготовление и установка самостоятельно

Что делать, если ванна нестандартной формы

Каркасную технологию можно использовать также при оборудовании экрана для угловой, полукруглой ванны, и даже если чаша имеет нестандартную форму. В этом случае изготавливается криволинейный экран, который затем облицовывается мозаикой, которая отлично подходит для укладки на основания полукруглых и других не прямолинейных форм.

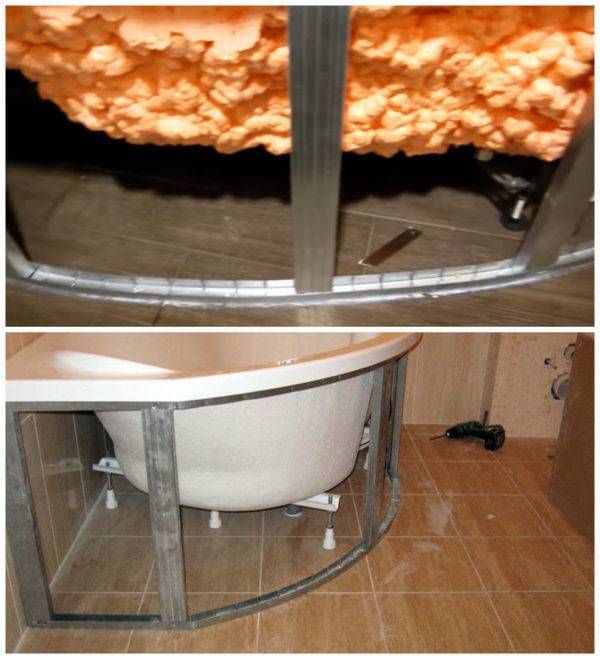

Сборка каркаса

Технология изготовления каркаса для такого экрана следующая:

При помощи строительного уровня на полу отмечается контур ванны. Для этого уровень приставляется к бортику ванны в разных местах, после чего точки соединяются в одну линию.

• Чтобы облицовка была заподлицо с бортиком,отмеченную линию переносят вглубь под ванну на расстояние, которое равно сумме ширины бортика, плюс толщина гипсокартона, мозаики и клея.
• Криволинейная направляющая изготовляется из обычного UD профиля. Для этого он подрезается с одной стороны, а изгибается в другую, как показано на фото.Чередуя стороны надреза, можно создавать криволинейную направляющую любого радиуса изгиба. Равномерность изгиба зависит от расстояния между надрезами: чем чаще их делать, тем плавнее получится готовый каркас. Оптимальное расстояние между линиями разреза – около 50 мм.

• Подготовленную направляющую крепят к напольной плитке при помощи герметика (предварительно обезжирив). Также можно подготовить несколько отверстий в полу для дополнительной фиксации направляющей при помощи дюбелей.
• Если ванна акриловая и имеет приклеенные опорные бруски, верхний изогнутый направляющий профиль крепится к ним саморезами. К стальной ванне верхняя направляющая крепится при помощи жидких гвоздей или герметика.
• Когда клей высохнет, устанавливаются вертикальные стойки каркаса. Стойки крепятся саморезами, а их шаг зависит от радиуса кривизны каркаса.

Обшивка криволинейного каркаса

Для зашивки каркаса используется гипсокартон, так как этот листовой материал легче всего адаптируется для обшивки криволинейных конструкций. Для этих целей часто используют арочный ГКЛ: если его намочить, то им можно зашить конструкции практически с любым радиусом изгиба.

Еще один вариант – использовать влагостойкий гипсокартон, а для его изгиба в нужных местах делать надрезы и надламывать сердечник с последующей фиксацией к каркасу. Для этого способа нужно установить стойки с шагом в 10–15 см. Но у этого способа много минусов – кроме потери прочности и целостности обшивки, полученные швы приходится заделывать шпатлевкой. Поэтому рекомендуется использовать тонкие листы, которые предварительно намочив, можно аккуратно изогнуть.

После завершения обшивки, экран нестандартной формы облицовывается керамической мозаикой.

Как видите, простая каркасная технология позволяет изготовить экран под облицовку кафелем для ванн, изготовленных из различных материалов и разнообразных форм.

Разновидности заграждений

Барьеры под ванную различаются по конструкции.

• Монолитный или сплошной. Полностью перекрывает пространство, закрепляется жестко. Установить его очень просто. Зато для осмотра коммуникаций, очистки сифона или ремонта понадобится полностью снять экран, что редко можно сделать без повреждений материала.
• Раздвижной – одна или обе панели сдвигаются по направляющей. Эстетично и практично: сохраняется доступ к канализации, а для открывания дверцы не нужно пространство.
• С распашными створками – дверцы распахиваются или откидываются. Неудобный вариант: створку ставят на петли, которые легко ржавеют в условиях повышенной сырости, а для открывания нужно свободное место.

Порядок монтажа экрана для акриловой ванны

Существует несколько вариантов, как установить экран на акриловую ванну. Проще всего закрепить глухую, неоткрываемую панель. Наиболее прочная конструкция потребуется при поворотных створках. Купленная или сделанная самостоятельно конструкция может закрепляться на:

• саморезы;
• магниты;
• пружины;
• зажимы;
• враспор на жесткий каркас.

Иногда можно увидеть не съемные экраны, сделанные из влагостойкого гипсокартона или кирпича и облицованные плиткой. Такие неразборные конструкции могут быть красивыми, но удовлетворяют хозяев до первой поломки сантехники или засорения сифона.

Монтаж на саморезах

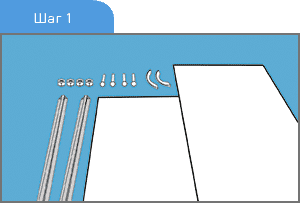

Для закрепления декоративного экрана на саморезах потребуется набор специальных креплений. Это могут быть отрезки пластикового или алюминиевого уголка. Их нужно закрепить вверху на ребре жесткости акриловой ванны, а внизу на стойки опорного каркаса или горизонтальный профиль, если он есть.

После установки креплений приложите экран и против каждого из них нанесите отметку.

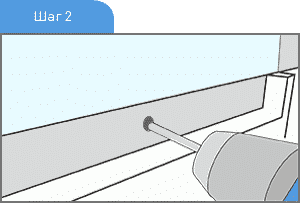

Просверлите в панели отверстия в отмеченных местах и конусной коронкой или сверлом большого диаметра выберите потай под шляпки саморезов.

Прикрутите метизы к креплениям, а в надрезы шляпок установите декоративные заглушки. Если вы не смогли найти заглушки в продаже, то их можно вырезать самому и посадить на клей.

На магниты

Для того, чтобы магниты прочно удерживали декоративную панель, необходимо наличие стальной рамы или вертикальных упоров, которые связываются с опорной конструкцией ванны. Сами магниты нужно приклеить к задней поверхности панели и после этого приложить к установленному стальному профилю. Чтобы окончательно зафиксировать экран, к ребру жесткости ванны следует прикрутить 2-3 зажима.

На пружины

Крепление экрана к акриловой ванне на пружинах — простое и надежное. Его устройство основано на том, что к элементам опорного каркаса ванны прикрепляются пружины, которые будут поднимать экран, прижимая его к ребру жесткости. Работа выполняется в следующей последовательности:

1. заведите экран за бортик и поднимите его вверх до упора;
2. на стойках каркаса сделайте отметки нижнего уровня панели;
3. перенесите отметки на 30 мм выше;
4. приложите нижнюю часть пружины к новым меткам и тогда верх покажет на стойке место для сверления отверстия под зацеп;
5. с обратной стороны экрана приклейте отрезок уголка с высверленным отверстием под зацеп нижней части пружины;
6. к боковой стенке ванны приклейте деревянные бруски, которые не позволят панели смещаться в сторону чаши;
7. установите пружины, отожмите экран вниз, заведите верх за бортик и отпустите.

Размеры брусков нужно подбирать экспериментальным путем, учитывая при этом толщину материала панели.

На зажимы

Напольные пружинящие зажимы применяют для ванн закругленной или ассиметричной формы. Для выполнения работы вам кроме зажимов потребуются фиксирующие защелки. Порядок действий при этом способе крепления следующий:

1. с помощью отвеса или пузырькового уровня нанесите на пол линию, соответствующую краю бортика ванны;
2. расставьте угловые зажимы на полу вдоль начерченной линии и сделайте отметки мест для сверления;
3. просверлите в полу отверстия установите зажимы и зафиксируйте их на дюбелях;
4. к ребру жесткости ванны напротив зажимов прикрутите защелки;
5. на тыльной части панели отметьте места расположения зажимов и прикрутите туда крепежные язычки;
6. установите низ экрана в зажимы, а верх экрана плотно прижмите к борту, до момента фиксирующего щелчка.

Главное в этом способе — не ошибиться с разметкой, чтобы обеспечить совпадение всех элементов креплений.

Враспор

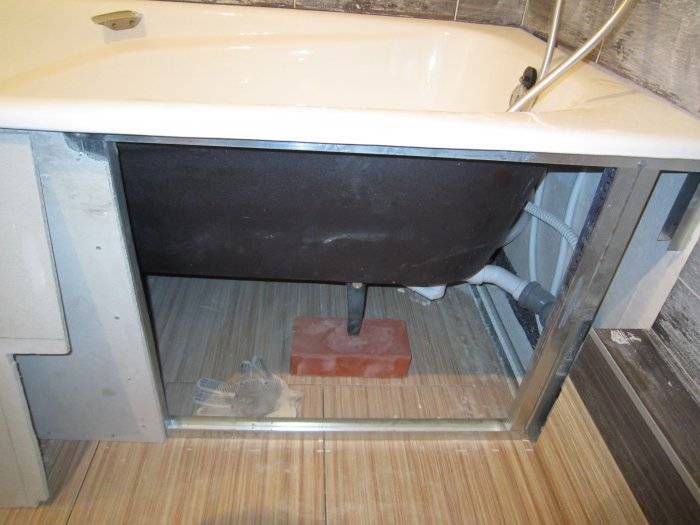

Для установки экрана на акриловую ванну враспор потребуется изготовить прочную раму, на концах которой устанавливаются стопорные распорные винты на опорных ножках.

Декоративная панель закрепляется на эту рамы с помощью саморезов или клея. В ванну нужно набрать воды. Это нужно, чтобы учесть возможное проседание и более точно определить момент упора.

Для установки на место заведите готовый экран за бортик и, проворачивая винты, поднимайте его до тех пор, пока верхний край не упрется враспор.

Слейте воду и проверьте надежность установки.

Как быть с ванной нестандартной формы

Чтобы сделать дверки под ванну, обладающую нестандартной конфигурацией, необходимо точно повторить ее форму. В качестве материала для каркасной конструкции можно применить металлический оцинкованный профиль. Что касается обшивки, то для ее изготовления хорошо подходит плотный экструдированный пенополистирол, обладающий подходящими характеристиками.

Порядок работы:

1. Замерить параметры ванны, используя строительную рулетку. Полученные размеры используют при отрезании профиля. Чтобы сделать готовые элементы податливыми для изгиба, их оснащают надрезами с шагом 3 см.

2. Готовую планку прикладывают к краю ванны, зафиксировав один ее конец изолентой. Посредством небольших усилий нужно повторить профилем все изгибы ванны. Чтобы планка сохраняла придаваемую ей форму, ее прихватывают скотчем к стенкам. После завершения процедуры, скотч наклеивается на всю длину профиля.

3. Сформированную планку снимают с борта и укладывают на пол, используя для этого дюбели. Ее необходимо сместить внутрь на толщину отделочного материала. Если планируется укладка плитки, то кроме толщины кафеля, необходимо взять в учет слой клея и шпаклевки (это примерно 4-6 мм).
4. Изготовляют две вертикальные стойки из профиля, ориентируясь на высоту ванны. Их необходимо закрепить на стены.
5. Пенополистирольный лист режут на ламели шириной 15-20 см. Точные параметры панелей определяют по месту, отталкиваясь от конфигурации ванны.
6. В процессе монтажа обшивки, каждая ламель погружается нижним срезом в профиль, верхним – под борт ванны. Заполнение внутренней пустоты строительной пеной удобнее всего выполнять сразу, по ходу работы. Напротив канализационных труб вырезают окошко под люк. Его монтаж лучше выполнить после высыхания пены.
7. Для отделки полученного основания применяют водостойкую шпатлевку. Засохшую поверхность необходимо зашлифовать наждачной бумагой и пропитать грунтовкой.

На готовое основание производится укладка керамической плитки или другого облицовочного материала.

Материалы для изготовления экранов

Сделать экран под ванну можно из самых разных по характеристикам материалов.

Акриловые панели

Самый простой и доступный способ – обшивка, входящая в комплект пристенной ванны. Дизайн ее прост, обязательно повторяет цвет чаши и ее конфигурацию. Поэтому если монтируют асимметричную сложную ванну, лучше всего обойтись готовым комплектом.

Собрать его своими руками несложно. Инструкция точно описывает, как монтировать каркас и как закрепить панели. Крепеж то же есть в комплекте.

Пластиковая вагонка и панели

Такой вариант требует больше времени и усилий. Монтаж прост: панели или ламели режут по размерам фасада ванны и боковин, а затем фиксируют на каркас. Однако в этом случае заводская конструкция не подходит. Нужно соорудить дополнительный каркас из металлопрофиля или деревянного бруса и ставить обшивку на него.

Плюсы и минусы пластиковой вагонки и панелей

Вагонка устойчива к действию влаги, пара, не боится конденсата
Материал легко режется и пилится
Допускается любая конструкция: стационарная, с радиусными бортиками, с дверцей
Разнообразный дизайн, в том числе имитация природных материалов
Самый бюджетный вариант

Пластик не стоек к механическим повреждениям, так что с обивкой нужно обращаться осторожно
Есть некоторая склонность к плесневению
Маткриал со временем желтеет и загрязняется

МДФ или ДСП

Из древесно-стружечных плит собирают цельный экран. Но так как пространство под ванной нужно вентилировать, в плитах делают прорези длиной в 5–10 см и шириной в 2–3 см. Сама установка не отличается от обшивки пластиком. Крепеж можно использовать более жесткий, так как МДФ не набухает при нагреве.

Плюсы и минусы МДФ или ДСП

Красивый внешний вид, особенно плит МДФ
Относительная долговечность, так как МДФ не боится воды и пара
Доступная цена
Ремонт прост: любой фрагмент можно заменить новым

Перед работой плиты нужно обрабатывать антисептиками и грунтовкой
Уход сложнее: мыть литы нельзя, абразивные средства недопустимы

Экран из гипсокартона

Самый удобный, хотя и не самый простой вариант. Для отделки берут только водостойкий ГКЛ. Крепятся листы на каркас из металлопрофиля или дерева. Последний нужно сооружать самостоятельно.

Плюсы экрана из гипсокартона

Материал устойчив к воздействию воды, сырости, пара, перепадов температуры
Не препятствует испарению и не создает условия для появления конденсата под чашей
Гипсокартон легко режется и сгибается, так что обшивка может иметь любую конфигурацию
Ремонтоспособен
Изготовление и установка занимает минимум времени, так как работать с материалом очень легко
Более чем демократичная цена

К минусам можно отнести лишь необходимость в установке каркаса и выполнении расчетов.

Кирпичная кладка

Довольно редкий вариант, так как очень трудоемок. Главное его достоинство – долговечность и прочность: он может служить несколько десятилетий. Однако эти же качества оборачиваются недостатком при ремонте или необходимости поменять ванну. Акриловые модели столько не служат.

Еще одна сложность – доступ к трубам. Можно установить ревизионный люк со съемной дверцей, который позволяет добраться до сифона и входа в канализацию. Но если текут трубы, а ванна преграждает путь к месту врезки трубы в стояк, все сооружение придется демонтировать.

Другие способы

Чтобы обшить ванну, можно использовать и нетрадиционные решения.

• Зеркальная или стеклянная панель – используется не силикатное стекло, а органическое. Такой материал и меньше служит, но намного проще в установке, а при повреждении не представляет опасности. Годятся прозрачные, цветные, узорчатые материалы. Первые применяют в интерьерах лофт, индастри, техно, где коммуникации не скрываются. Непрозрачные и зеркальные модели предназначены для ванной в стиле модерн, винтаж, арт-деко.
• Экран под ванну из жалюзийных дверок – вместо обшивки на каркас закрепляют горизонтальные жалюзи из пластика, алюминия, бамбука. Решение весьма оригинальное, очень простое в исполнении. При этом к канализации и ванне сохраняется полный доступ.
• Необычное решение – тканевая отделка. Базой служит обычная пластиковая панель, которую обтягивают или оклеивают материей. Используют быстросохнущие либо водостойкие ткани любой расцветки и с любым орнаментом. Также делают тканевые шторки вместо полноценного экрана.

Экраны для угловых ванн

Если вы хотите создать экран под угловую ванну своими руками, то вам необходимо учесть, что такие материалы, как гипсокартон, довольно непросто согнуть самостоятельно и разместить затем на жестком каркасе. Поэтому самым лучшим решением будет изготовление экрана из пластика, который относительно недорогой, не боится воздействия влаги и отлично гнется. К тому же в настоящее время можно приобрести пластиковые панели самых различных оттенков.

В первую очередь необходимо прикрепить пластиковые направляющие к полу в ванной комнате, повторив изгиб самой ванны. При помощи жидких гвоздей нужно прикрепить к верхней части деревянные бруски, которые будут служить для фиксации верхней направляющей.

Далее следует при помощи ножа вырезать листы пластика необходимой формы и закрепить их поочередно в нижней и верхней части стартовых профилей. Нижний стык можно замаскировать с помощью напольного плинтуса.

Еще одним вариантом экрана может быть экран из кирпича, ведь кладку можно сделать любой формы, а затем задекорировать ее мозайкой или плиткой. Но такой экран необходимо соорудить в первую очередь, а затем уже на него устанавливать ванную.

https://youtube.com/watch?v=7R_6GgviEgs

Обшивка гипсокартоном

Наиболее гибкий в плане формирования формы экрана способ. Все упирается лишь в желание хозяина. Установка экрана под ванну начинается с формирования каркаса. Для этого можно использовать как металлический профиль, так и деревянный брус 40х40 мм. Дерево обязательно требуется и защитой от влаги иначе неизбежно проступит гниль и грибок.

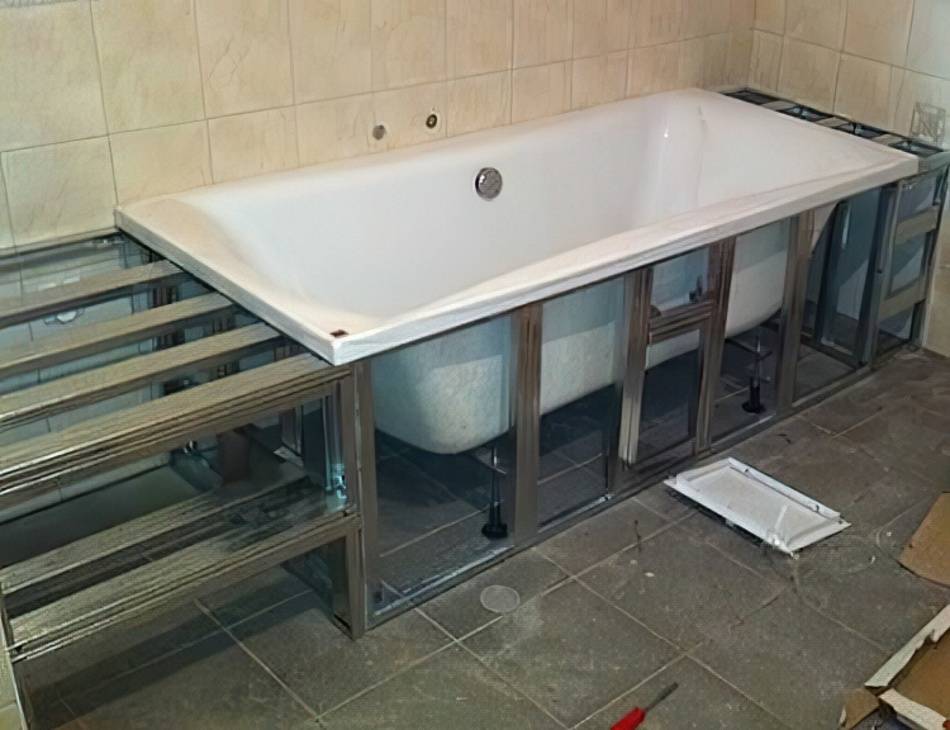

При установке каркаса учитывается, что поверх гипсокартона будет обшиваться еще и лицевой материал. Так что по стене, к которой примыкает боковая часть ванны, отмечается линия установки края профиля так, чтобы он был углублен от края ванны на толщину последующей обшивки. Например, если предполагается обложить экран плиткой, то делается отступ в 12,6 мм + 5 мм + 4-6 мм (толщина плитки) = 21,6-23,6 мм. Линию необходимо продолжить и по полу вдоль всей длины, на которую будет распространяться экран. При этом используется отвес для корректировки относительно края ванны.

По периметру полученной линии закрепляется профиль UD. Тот профиль, который крепится к полу, дополнительно следует приклеить герметиком, чтобы избежать попадания воды под ванну и из-под нее. Далее устанавливается вертикально профиль CDс закреплением к опорному профилю. Между профилями расстояние выдерживается 600 мм, и дополнительно устанавливаются стойки в месте, где будет находиться технологическое отверстие или выемка под установку выдвижного ящика или шкафчика.

По центру ванны можно сформировать выступ для ног. Для этого профиль на полу устанавливается не по прямой, а в виде буквы П с углублением под ванну примерно на 10-15 см. Стойки при этом в нише будут устанавливаться под наклоном.

Пример отделанного плиткой экрана из гипсокартона с выступом

Для обшивки используется влагостойкий гипсокартон зеленого цвета. Его нарезают соответствующей длинны, равной высоте экрана минус 2 см. Закрепление производится калеными черными саморезами каждые 15 см по периметру листа и в центре по профилю

При этом важно выбрать правильную длину саморезов, чтобы ненароком не вкрутить верхние саморезы в акриловую ванну. Листы крепятся с отступами от пола и края ванны на 1 см. Это необходимо для предотвращения набухания гипсокартона

Ведь хоть он и влагостойкий, однако, от прямого контакта с водой все равно начнет разрушаться

Это необходимо для предотвращения набухания гипсокартона. Ведь хоть он и влагостойкий, однако, от прямого контакта с водой все равно начнет разрушаться.

Когда обшивка закончена, гипсокартон грунтуется и обшивается любым подходящим материалом, например керамической плиткой, декоративной штукатуркой, влагостойкими мокрыми обоями, пленочными материалами и т.п.

Требования к экрану под ванну

1. Любые материалы, используемые для ширмы-экрана, должны обеспечить легкий, быстрый доступ к канализационным узлам, находящимся под ванной и прочим проложенным там коммуникациям. Для этого в экране необходим технологический проем, закрыть который легко при помощи заглушки или дверки.
2. Пространство под чашей ванны должно герметично отделяться от прочей поверхности пола в ванной комнате. Участок пола под ванной таким образом будет защищен от скопления влаги и развития плесени и грибка.
3. Экран не должен мешать подходить к ванне: для этого в нем можно предусмотреть выемку для ног.
4. Пространство под ванной, несмотря на экран, должно быть полезным: для рационального использования пустот под чашей ванны или рядом с ней перед монтажом ширмы устанавливается выдвигающийся ящик или шкафчик для мелочей.

Необычные решения для творческих людей

Не обязательно создавать обычный экран – можно пойти нестандартным путём и преобразить помещение до неузнаваемости. Возможно, вам пригодятся следующие идеи:

• Тканевый экран. С одной стороны, завесить пространство под ванной шторками слишком просто, но с другой, этот метод позволяет создать необычный интерьер, например, в восточном стиле. Есть и другой способ: обтянуть тканью панели. Для этого нужно приобрести мембранные, полиэфирные или нейлоновые материалы, интересно смотрится и искусственная кожа. Если вы остановились на шторах, не забудьте монтировать профили из металла или дерева, на которые они будут крепиться.
• Зеркальный экран. Очень оригинальная и привлекательная конструкция, которая к тому же позволяет зрительно расширить пространство комнаты. Такие экраны свободно продаются в строительных магазинах, в комплект сразу же входят и элементы каркаса.
• Интересное оформление. Можно приобрести не обычные панели ПВХ, а выбрать декорированные, например, с помощью фотопечати. Из пластика легко сделать и экран, все стороны которого откидываются на петлях, наподобие дверок секретера – так можно и оформить ванную, и найти место для банных принадлежностей.

Также смотрите видео по правильной установке экрана под ванну:

Самостоятельное изготовление раздвижного экрана

Технологические отверстия и дверцы для доступа к коммуникациям делают по-разному. Открываются они в вертикальном направлении (распашные) или горизонтальном (откидные). Установка требует дополнительных профилей, навесов и специального механизма для откидных дверей, чтобы удерживать их в фиксированном положении. На ограниченном пространстве неудобные – занимают место при открывании.

Неплохими свойствами отличается МДФ. Размеры листа подходят не только для устройства раздвижных дверок, но и других видов экрана. Из-за повышенной восприимчивости к влаге панели предварительно обрабатывают специальной пропиткой, затем грунтовкой. Устраивают дополнительное вентиляционное отверстие со стороны напротив смотрового люка. Декорируют небольшой проем пластиковой решеткой.

Экран из МДФ-панелей с раздвижными дверцами

Направляющие для дверок состоят из специального профиля, по которому они передвигаются. У него Ш-образное сечение. Бывает пластиковым, но предпочтительнее алюминиевый, который крепче и хорошо держит форму. Продается в строительных магазинах, торгующих комплектующими для мебели

Устанавливают вверху и внизу конструкции, уделяя особое внимание расположению в одной плоскости, иначе будут перекосы. Такие же профили размещают по бокам в качестве распорных стоек

С двумя раздвижными дверцами

Для изготовления дверей применяют материалы, аналогичные основному, или акрил. Он продается в специализированных магазинах, имеет толщину 5–8 мм и разнообразную цветовую гамму. Пилится электролобзиком, затем кромки обрабатывают напильником с мелкими насечками. Готовые двери вставляют в направляющие профили. Прикручивают мебельные ручки и пользуются.

Раздвижные панели на основе оконного ПВХ-профиля

Возможны различные варианты устройства раздвижных экранов. Часто его делят на три части: центральная зафиксированная, с одной стороны открывается доступ к трубам канализации, с другой – устроены полочки для хранения мелких вещей. Если предпочтение отдается дверцам, передвигающимся по всей длине, готовят две детали. Размеры рассчитывают так, чтобы они на несколько сантиметров перекрывали одна другую. Устанавливаются в разные канавки.

Бескаркасная установка

Теперь рассмотрим особенности установки ванны без обустройства каркаса под нее. Этот вариант чаще всего применяется для акриловых ванн, но подходит и для стальных изделий. Рассмотрим пошаговый алгоритм действий.

Подготовка

Подготовительный этап стандартен для акриловых изделий:

• Ванна переворачивается, к ее дну прикручиваются идущие в комплекте поперечные металлические балки. Использовать следует только оригинальные (идущие в комплекте) саморезы, так как более длинные метизы проткнут дно насквозь. Чтобы не поцарапать борта, при переворачивании ванны под нее подкладывается какая-либо подложка, например, полосы гипсокартона, деревянные бруски, подойдет даже обычное покрывало.

  Прикручиваем профиль для ножек.

• Собираются ножки и прикручиваются к балкам при помощи гаек.

  Устанавливаем ножки.

• Также на этом этапе можно предварительно отрегулировать ножки, выставив их при помощи рулетки и уровня на одинаковом расстоянии от пола. Это в дальнейшем облегчит выставление ванны по уровню после размещения в санузле. Высота ножек выставляется, прежде всего, ориентируясь на высоту расположения выхода канализационного патрубка. Для обеспечения нормального слива необходимо, чтобы приемный патрубок располагался ниже сифонного выхода.

  Регулируем ножки.

• Также на этом этапе рекомендуется закрепить к бортику направляющую для последующего крепления экрана, так как после установки ванны сделать это будет сложнее.

  Крепление направляющей для сооружения каркаса.

• Завершающий шаг подготовительного этапа – сборка и установка системы слива и перелива.

  Установка сифона.

Виды экранов

Отличительная особенность экранов под ванну — их можно изготавливать практически из любых стройматериалов, используемых при возведении сооружений и их отделке. Конструктивное исполнение экранных ограждений также отличается разнообразием и в первую очередь связано с выбранными материалами изготовления.

По конструкции

Различают следующие разновидности экранов по конструктивному исполнению:

Глухой. Обычно сплошную и прочную форму имеет экран под ванну из плитки, основой для нее чаще служит следующий ряд стройматериалов: кирпич, гипсокартон (ГКЛ), гипсоволокнистые листы (ГВЛ), газосиликатные блоки. Нередко глухие разновидности делают из пластиковых листов или отдельных панелей, в конструкции каждой предусматривают небольшое окошко для доступа к сифону.

Раздвижной. Данная конструкция является прерогативой заводских производителей, ее имеет популярный у потребителя раздвижной экран из панелей ПВХ. Довольно сложно сделать раздвижной экран под ванну самостоятельно, но его неоспоримые преимущества — экономия и без того малого пространства в ванной комнате, которое используют для размещения домашней утвари (тазы, небольшие ведра, вантуз, половые тряпки), стиральных порошков и средств бытовой химии.

Откидные и модели со съемными дверцами

Откидной или съемный экран. В конструкции данного типа декоративные панели обычно из пластика снимаются благодаря закрепленным на них магнитными защелкам или откидываются вверх. Иногда экран имеет вид открывающихся распашных дверей, многие откидные экраны оборудованы встроенными полочками.

С широким бортиком. Иногда потребители предпочитают экраны с широкими бортами, повышающими удобство пользования ванной — на полки можно ставить моющие средства, класть предметы личной гигиены во время принятия водных процедур. Некоторые самостоятельно изготовленные экраны имеют единую конструкцию с подиумом — ступенью, предназначенной для удобства погружения в высоко расположенные над уровнем пола ванны.

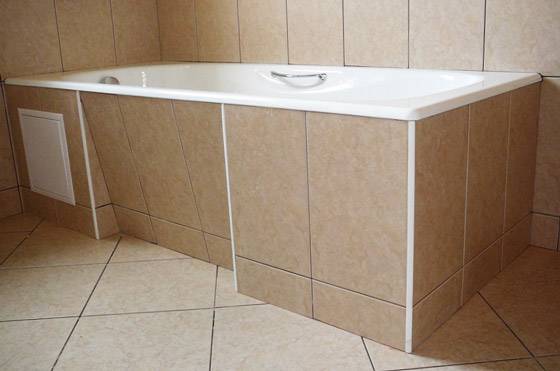

Экранные ограждения из плитки

По материалам

Строительные материалы, используемые для изготовления экранов, могут применяться самостоятельно или в качестве облицовки. Наиболее популярны следующие варианты:

Керамическая плитка

Обычно наклеивается на основание из гипсокартонных листов, кирпича или газосиликатных блоков, для облицовки подходит глазурованный кафель или керамогранит, нередко укладываемый на пол. Иногда пользователи отдают предпочтение мелкой мозаике, ей отделывают криволинейные поверхности под акриловые ванны, экраны с бортиками.

Теоретически экран можно сделать только из плитки, применяя ее как перекрывающую пространство панель или в качестве раздвижных дверей. Для этого используют распространенный керамогранит размером 600х600 мм, равный высоте стандартной ванны над уровнем пола. Перекрыть пространство под ванной можно и одной крупногабаритной плиткой размерами 1200х600 мм, 1500х500 мм, 2400х1200 мм, однако на практике такие варианты даже при самостоятельном изготовлении не встречаются.

Пластиковые панели

Отличный бюджетный вариант, который не так сложно реализовать самостоятельно. Для монтажа ПВХ-панелей требуется обрешетка, ее делают из металлопрофиля для гипсокартона. Также каркас изготавливают из деревянного бруса небольшой толщины, для влагозащиты его следует пропитать водоотталкивающими составами.

Пластиковые раздвижные виды заводского производства

Древесные изделия

Древесина не очень хорошо себя чувствует в помещениях с высокой влажностью, для любых изделий желательна пропитка или обработка поверхности гидрофобными составами. Наилучший эстетичный вид имеет ламинированная слоем ПВХ древесноволокнистая плита МДФ, которую применяют в качестве глухого или распашного экранирования. При желании можно сделать экран на деревянном каркасе из вагонки или обычной шлифованной половой доски.

Прочие материалы

Также в качестве экранов используют фигурные панели, вырезанные из древесноволокнистых плит средней MDF и высокой HDF плотности, используемых как ограждения под радиаторы отопления. Набирают популярность стеклянные (зеркальные) ограждения ванн, имеющие стильный красивый вид, их весомое преимущество — возможность изготовления под заказ любого рисунка, удовлетворяющего эстетическому вкусу пользователя, методом фотопечати.

Модели из древесных материалов

Конструкции

Речь пойдет о том, как можно сделать экран под ванну своими руками так, чтобы он был функциональным, красивым и удобным. У каждого свои представления об удобстве и красоте. Потому мы рассмотрим возможные варианты, а вы уж сами определитесь как вам лучше его сделать.

С широким бортиком или нет

Иногда вокруг ванной делают широкий бортик. Получается она как-бы вставлена в футляр. С одной стороны это удобно — можно поставить что-то на борта и с эстетической точки зрения ванна более гармонично вписывается в интерьер.

Пример экрана ванны с широким бортиком

Но не все могут себе позволить выделить большое пространство. Ванные комнаты обычно не радуют своими размерами и лишние 10-15 см могут быть критичными. К тому же такой вид установки может быть неудобным для пожилых людей. Чтобы зайти в ванну, приходится делать большой шаг, что для них не всегда возможно.

Зато у такого варианта есть еще один положительный момент: под ванной можно сделать полочки большой ширины. Они могут быть открытыми или со сдвижными/распашными дверками.

Функциональный экран для ванной с полочками

Аналогичные полочки делают и без широкого бортика, но глубина их намного меньше. Хотя, может это и не минус, а плюс — меньше будет собираться разных вещей, проще что-то доставать и убирать.

Выемка для ног

Мыть ванну или стирать в ней белье удобнее, если в экране есть выемка для ног. Ее глубина может быть небольшой — 10-12 см достаточно, ширина — порядка 35-45 см. Такие размеры позволяют без напряжения доставать до стен и противоположного борта.

С габаритами определились, дело за малым — выбрать как она будет выглядеть. Самая простая в организации квадратная выемка. Ее можно сделать из кирпича, газобетона и профиля.

Небольшое углубление под ноги прямоугольной формы

Интереснее выглядит нестандартная вариация — весь экран сделан из двух уровней, когда верхняя часть нависает над нижней (на фото ниже). В этом варианте можно смонтировать влагостойкую светодиодную ленту для подсветки. Должно получится интересно.

В двух уровнях — необычно

Следующий вариант — часть экрана сделать под наклоном. В случае с профилем это реализуется легко — с кирпичом — почти невозможно, с газобетоном  — можно, но сложно.

Каркас для наклонной плоскости

Обшивка гипсокартоном

Как выглядит в результате

Есть еще вариант — приподнять верхний край экрана над полом на несколько сантиметров. Получится он на ножках и никаких проблем с местом для ног. Но появляются проблемы с уборкой. Высоко облицовку не задерешь — некрасиво, а если оставить небольшую щель, то как убирать? Проблема.

Экран под ванну можно сделать не до пола

В общем, из всех этих вариантов можно выбрать для себя что-то наиболее подходящее, хотя делают и глухой ровный экран в пол.

Люки для ревизии

Экран под ванну обязательно должен иметь съемную/открывающуюся часть, через которую можно получить доступ к коммуникациям. Есть несколько возможностей это сделать. Первый — установить пластиковый люк. Не всем он внешне нравится, но это — самый простой и дешевый вариант.

Пластиковый сантехнический люк

Следующая возможность — сделать съемную панель, которая к каркасу будет крепиться на магнитах. Не сказать, что этот вариант сложно реализуется, но требует большего опыта — надо рассчитать место установки люка так, чтобы на нем помещались целые плитки.

Вместо люка — съемная панель

Один момент: если швы будете затирать светлой пастой, люк все равно будет выделяться. Затирки швов в этом месте нет, а есть небольшие щели, которые на светлом фоне очень даже заметны.

На темной плитке с темной затиркой зазоров почти не видно

Самый технологичный, но и самый дорогой способ — поставить специальные люки для ревизии. Они есть двух видов — откидные на цепочках и поворотные.

Виды ревизионных люков под укладку плитки

Эти люки, в отличие от пластиковых, рассчитаны на укладку на них плитки. При хорошей установке и правильном расчете его увидеть непросто.

Так выглядит в закрытом состоянии

Открывается так

Работать удобно
