Электродный котел своими руками для отопления дома: пошаговый процесс изготовления и монтажа

Технология изготовления. Инструкция

После ознакомления с устройством котла можно попытаться сделать аналогичный прибор в домашних условиях

Этот процесс не настолько труден, как может показаться, но требует предельной осторожности и внимательности. В противном случае готовое изделие может быть небезопасным

Этап 1. Подготовка всего необходимого

Для работы потребуется такое оборудование:

• сварочный аппарат;
• электроды;
• железный тройник;
• электродная изоляция (из полиамида);
• нулевой провод;
• муфта;
• клеммы заземления;
• труба соответствующих размеров из стали;
• изоляция для клемм.

Этап 2. Сборка ионного котла

Собираем котел Вначале уясним несколько важных аспектов. Так, ионному котлу необходимо заземление, о чем упоминалось выше, а еще нулевой кабель должен подаваться исключительно на наружную трубу. Также стоит помнить о том, что фаза должна подаваться лишь на электроды.

Собираем котел

При соответствующей подготовке процедура сборки не должна вызывать никаких затруднений.

Собираем котел

Шаг 1. Вначале берется заранее приготовленная труба (оптимальные размеры – длина 25 см, диаметр 8-10 см). С одной стороны в трубу помещается набор электродов, с другой же устанавливается муфта для подключения к отопительной магистрали.

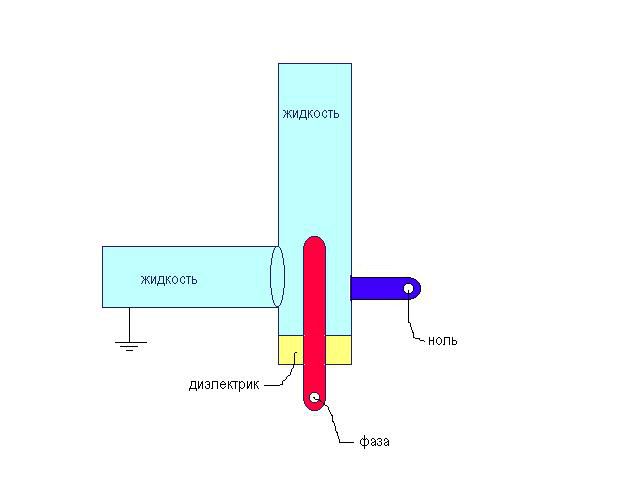

Чертеж ионного котла

Шаг 2. Возле электрода устанавливается изолятор, который помимо своей прямой функции послужит одновременно для дополнительной герметичности котла.

Шаг 3. Для изготовления изолятора используется термоустойчивый пластик высокого качества. Но для прибора важна не только герметичность, но еще и возможность резьбового соединения электрода с тройником. Именно поэтому рекомендуется поручить изготовление изолятора опытному специалисту, который сделает деталь в соответствии с необходимыми размерами.

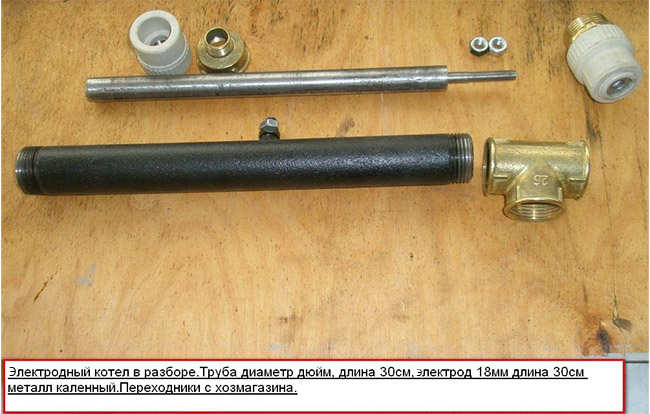

Детали для сборки котла

Шаг 4. К корпусу приваривается большой болт. Далее к болту крепится нулевой кабель и заземляющие клеммы.

Шаг 5. После подключения к отопительной системе (это выполняется с помощью муфты) остается лишь скрыть готовый котел посредством декоративного покрытия. Такое покрытие необходимо не столько в целях эстетики, сколько для безопасности, защиты от поражений током. Не стоит пренебрегать этим, т. к. необходимо максимально ограничить доступ к теплогенератору.

Этап 3. Монтажные работы

Схема подключения котла

• воздухоотводчики;
• манометр;
• предохранитель.

При этом запорная арматура устанавливается уже после расширительного бака. Более детально с особенностями подключения поможет ознакомиться приведенная выше схема.

Монтаж котла электродного

Монтаж котла электродного

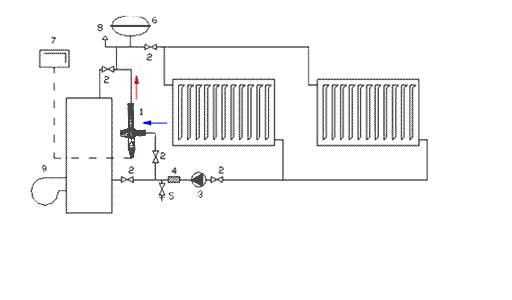

Схема подключения

Сборка системы отопления

Сборка системы отопления

Сборка системы отопления

Полифосфатный фильтр Настройка электродного котла

Видео – Ионный котел своими руками

Другие важные моменты установки.

1. Котел устанавливается исключительно вертикально, что объясняется только особенностями функционирования. Крепежные элементы должны быть отдельными.
2. Перед монтажом прибора вся отопительная система тщательно промывается. Для этого берется чистая вода, разбавленная соответствующим средством (таким, к примеру, как Rothenberger). Если используется загрязненный теплоноситель либо магистраль была некачественно промыта, то производительность ионного котла существенно снизится.

   Промывка системы

   Средство для промывки

3. Для заземления можно использовать лишь медный кабель ø4 мм (или больше) с сопротивлением не выше четырех Ом. Кабель подключается к клемме-нулю, которая, соответственно, расположена в нижней части корпуса агрегата.
4. Отопительные приборы (батареи) подбираются в соответствии с объемом системы. Оптимальный вариант – киловатт мощности прибора соответствует 8 литрам суммарного объема. Если превысить этот показатель, то котел будет функционировать дольше, чем требуется, вследствие чего возрастут затраты на электроэнергию.
5. Помимо того, при обустройстве отопительной системы предпочтение следует отдать биметаллическим сплавам или алюминию. Неприемлемо использование других сплавов, поскольку в них имеется много различных примесей, которые воздействуют на электропроводность рабочей жидкости.
6. Если устанавливается открытая система, то используемые батареи в любом случае должны иметь полимерное напыление на внутренней поверхности, что воспрепятствует доступу воздуха и, как следствие, предотвратит коррозию. У систем закрытого типа подобного недостатка нет.
7. От чугунных изделий следует отказаться вовсе, ведь примеси, содержащиеся в них в большом количестве, снизят производительность ионного котла. Также у таких батарей слишком большой объем, что повысит потребление электроэнергии.

   Установленный котел

Как сделать своими руками?

Инструкция по монтажу электродного котла своими руками достаточно проста и включает в себя детали, исключающие возможность поломки, отсюда и длительность в эксплуатации. Самодельное устройство будет значительно ниже в цене, чем его заводские аналоги и, по отзывам пользователей, ничем не хуже справляться со своей основной задачей.

Схема действий по сборке электродного котла состоит из следующих этапов:

1. Создание чертежей будущей системы с указанием всех деталей, а также количества контуров. В электродном оборудовании допускаются как двухконтурные, так и одноконтурные вариации.

2. Установка и надежное заземление котла согласно произведенному на свет чертежу. Сборка включает в себя минимальные сварочные работы и широкий простор для модификации с помощью подручных средств. Обязательным условием является изоляция электрода от внутренних стенок устройства. Не стоит также собирать оборудование из разных материалов для предупреждения образования «гальванической пары» и последующего роста накипи. Корпус готового изделия допускается покрыть термостойкой эмалью.

3. Подвод и настройка циркуляции воды в силу повышения ее температуры.

4. Подбор и применение подходящих материалов и радиаторов, положительно взаимодействующих с теплоносителем. Хорошо, если приборы состоят из биметаллов или первичного алюминия – наиболее безвредные, с меньшим количеством примесей, не оказывающие негативного влияния на электрокотел.

5. По необходимости установка автоматического оборудования для управления системой.

При сборке особое внимание стоит уделить герметичности сварных швов. Для тестирования нужно провести очистку от шлаков, натереть мыльной пеной, набрать в аппарат воды и в рабочем состоянии нагнетать избыточное давление при помощи компрессора

При некачественном соединении на линии сварки будут появляться пузырьки.

Особенности эксплуатации

Инструкция по подключению электродного котла достаточно строго определяет правила безопасности, обязательные для исполнения. В противном случае существует риск поражения электрическим током, вывода из строя всей установки. Поэтому заводские устройства рекомендуется монтировать под руководством профессионалов.

Схемы подсоединения электродного котла разнятся для проточного нагрева воды или же для отопительной конструкции. Существует несколько способов подключения электродов в действующую систему:

• наравне с другими отопительными котлами;
• однофазно;
• для трехфазного котла;
• подключение блоков регулировки и автоматического контроля.

Основной нюанс подсоединения заключается в следующем: выход у электродного котла и труба стояка должны быть одного и того же диаметра, без каких-либо сужающих переходников. Так же, как и в случае без принудительной циркуляции, но дополнительно строго соблюдаются углы наклона водопровода в 5-8°. Самодельные котлы, как правило, имеют ориентировочную мощность не выше 4 кВт, что соответствует силе тока в цепи в 18 А. Для настройки оборудования используют бытовой амперметр. Систему подключают к питанию для предварительного прогрева воды. Параллельно готовится рабочий раствор соды пропорцией 1:10.

Контролируя показания амперметра, в теплоноситель постепенно вводится содовый раствор шприцем или через расширительный бак. Манипуляции прекращаются, когда значение прибора окажется на уровне 16-17 А. В противном случае, при превышении допустимой концентрации может произойти выброс пара с разрывом трубопровода.

Допустимый расход теплоносителя – 8 л на 1 кВт мощности. При несоблюдении этого параметра значительно возрастает потребление электроэнергии. Для увеличения КПД системы отопления рекомендуется проводить подготовку жидкости либо покупать специальный состав у производителя. Иногда вполне пригодна дистиллированная вода или с добавлением обычной поваренной соли. Дело в том, что электроды подвержены наслоению накипи при использовании обычной жесткой воды из-под крана. Отсюда существует риск снижения номинальной мощности.

Потребность в дополнительной установке блока управления объясняется повышением эффективности работы прибора, особенно в случае, когда нужно объединить сразу несколько устройств в одну цепь. Необходимо помнить, что при нагревании воды электродами, происходит химическая реакция с выделением некоторого количества газа в процессе. Поэтому периодически следует спускать воздух, чтобы избежать завоздушивания системы с ее последующей поломкой. Для этого в верхней точке электродного оборудования монтируется клапан-воздушник и манометр.

Дата: 17 мая 2016

Электрокотел от А до Я

Прежде чем разобраться, как самому смонтировать и ввести в эксплуатацию электрокотел для отопления, следует выяснить, что же собой представляет данный прибор. Если говорить коротко, то это металлическая емкость, внутрь которой помещен электронагревательный элемент.

Отметим, что форма котла может быть любой, на ваше усмотрение, а его мощность варьируется от 220 В до 380 В.  Первая разновидность чаще применяется в жилых помещениях, в то время как котел на 380 В может обогреть значительную площадь — а это значит, что его целесообразно ставить, как часть отопительной системы в коммерческой недвижимости.

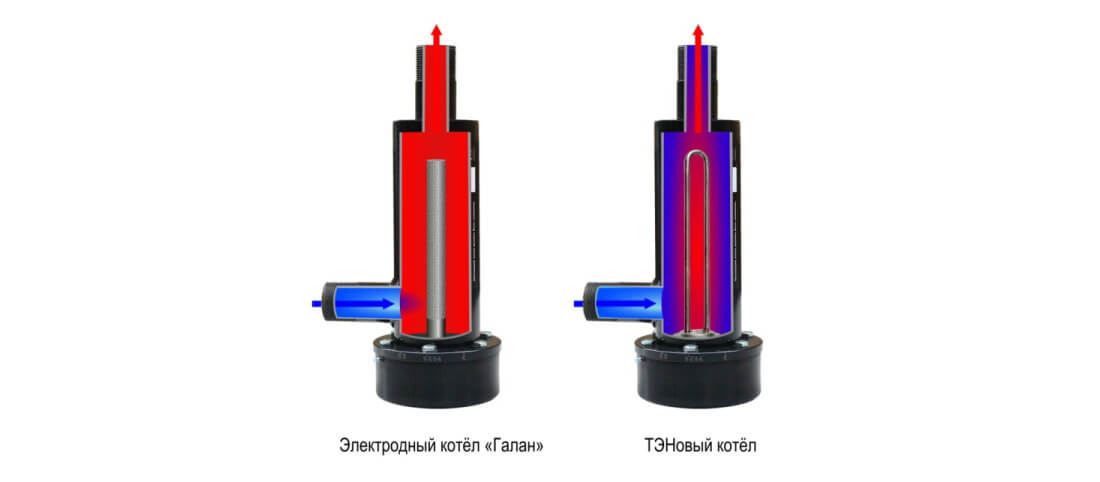

Когда речь идет о самодельном котле для отопления, то подразумеваются две разновидности такого агрегата. Электрокотел может быть ТЭНовым или электродным

Обратите внимание, что функциональность и качество работы самодельного отопительного прибора не будут уступать фабричным аналогам

Возможно, вы слышали об индукционных электрокотлах, которые прогревают теплоноситель, пользуясь магнитным полем. Изготовить эту разновидность отопительного прибора  самому не представляется возможным.

Важно: какую бы разновидность электрокотлов вы ни решили изготовить в домашних условиях, крайне важно позаботиться о наличии заземления. В противном случае, вы и ваши домочадцы рискуете получить серьезный удар током. Если вы не уверены в своих практических навыках и уровне подготовки, лучше не браться за изготовление котла отопления самостоятельно

Любая ошибка при сборке и монтаже данного агрегата чревата тем, что вы получите неисправный прибор и спровоцируете возгорание проводки

Если вы не уверены в своих практических навыках и уровне подготовки, лучше не браться за изготовление котла отопления самостоятельно. Любая ошибка при сборке и монтаже данного агрегата чревата тем, что вы получите неисправный прибор и спровоцируете возгорание проводки.

Коротко о главном

Бытовые электрические котлы подразделяются на 3 вида – классические, электродные и индукционные. Чаще всего применяются классические, работающие от ТЭНа. Среди их плюсов выделяются – высокий КПД, легкий монтаж, безопасность, экологичность, компактность, малый вес и разнообразие модельного ряда. Недостатки проявляются в высоком потреблении электроэнергии и необходимости заземления.

Для правильного монтажа электрокотла необходимо учесть ряд правил техники безопасности и требований по электромонтажу. Для работы отопительного агрегата нужны следующие элементы обвязки:

• Циркуляционный насос.
• Расширительный бачок.
• Клапан безопасности.
• Автоматический воздухоотводчик.
• Манометр.

Вариант № 3. Индукционные котлы

Из широко используемых моделей индукционный котел можно считать последней разработкой.

Как работают индукционные нагреватели

Если не вдаваться в тонкости устройства, то индукционный котел — это та же микроволновка, теплоноситель нагревается посредством магнитного поля.

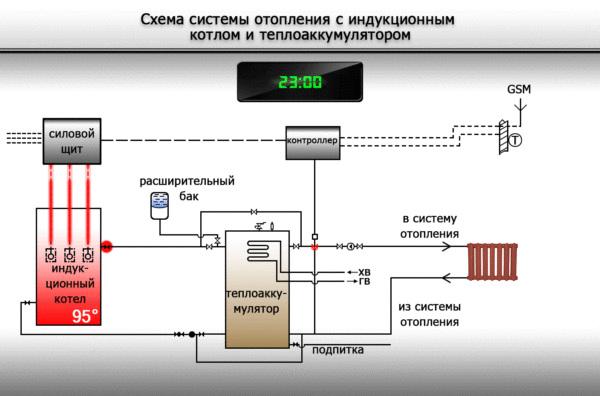

Схема отопительной системы подразумевает работу в заданный интервал времени.

Достоинства:

• Безопасность;
• Высокий КПД;
• В этих агрегатах может использоваться любой теплоноситель, его качество не играет роли;
• В индукционных котлах практически не образуется накипь.

Недостатки:

• Стоимость индукционных котлов довольно высока;
• В этих аппаратах относительно сложная управляющая автоматика. Собрать ее своими руками дилетанту проблематично.

Собираем простой индукционный нагреватель

Когда я начал изучать самодельные индукционные нагреватели, то понял, что инструкция там не простая, да и чертежи довольно сложные для домашнего мастера, но есть интересное решение, о котором я далее и расскажу.

Иллюстрации.	Рекомендации.
	Из чего состоит котел. Чтобы собрать такой котел вам нужно купить индукционную печку мощностью 2,4 кВт (стоит около 2000 рублей) и 3 м профилированной трубы сечением 25х50 мм с толщиной стенки 2,5 мм.
	Принцип работы. Нам нужно соорудить из профилированной трубы своеобразную плоскую емкость, по которой будет циркулировать вода. Потом к этой емкости прикрепить индукционную печку и включить ее. Это то же самое, что поставить кастрюлю с водой на печь.
	Нарезаем трубу. Самое сложное в этой работе сделать все максимально точно. Я нарезал трубу при помощи торцовочной пилы на станине с ограничителем. В моем случае труба резалась на отрезки по 400 мм, после чего я зачищал напильником края от заусенец.
	Схема емкости. Как показано на схеме вода циркулирует змейкой по этому импровизированному радиатору. Я не случайно сделал именно 6 регистров, так подача и обратка у меня будет с одной стороны и плиту будет легче подключать к системе отопления.
	Прорезаем соединительные отверстия. Соединительные отверстия должны находиться четко напротив друг друга. В данном случае я просверлил 2 отверстия по краям сверлом на 10 мм, а потом вырезал середину между ними маленькой болгаркой.
	Нумерация труб. Есть очень важный момент: профилированные трубы не идеально симметричные, с одной стороны они слегка закруглены, а с другой ровные. Если присмотреться, то на фото слева это видно. Так вот, нам нужно изначально сложить острый край труб с тупым. Чтобы не перепутать впоследствии, трубы сразу нумеруются.
	Собираем емкость. Теперь нам нужно проварить все швы между трубами, для этого выкладываем их на идеально ровную поверхность и стягиваем струбциной. Дальше, чтобы плиту не повело, вначале прихватываем все швы точечно, а после провариваем швы капитально.
	Закрываем торец емкости. Чтобы заварить одну из сторон емкости я вырезал полосу. Полоса вырезана из той же профилированной трубы, просто болгаркой срезал одну из сторон. Привариваем как обычно, сначала прихватываем, потом обвариваем.
	Привариваем патрубки. С обратной стороны делаем практически то же самое, с той лишь разницей, что к крайним трубам привариваются патрубки притока и обратки. Площадь соприкосновения нашей металлической емкости с индукционной печкой должна быть максимальной, поэтому сварочные швы нужно зачистить болгаркой.
	Монтируем направляющие. Чтобы всю эту конструкцию навесить на вертикальную стену сзади привариваем 2 уголка, в которые потом вставится наша индукционная печка, как в нишу.
	Покраска. По окончании сварочных работ я покрасил всю конструкцию термостойкой краской и приварил петли для навешивания нашего индукционного котла на стену. В принципе все, теперь можно подключать котел к отоплению и пользоваться.

Соблюдение техники безопасности

Начнем с того, что, прежде чем производить сборку и подсоединение электрокотла, вам нужно будет получить разрешение от поставщика электроэнергии. Это нужно для того, чтобы вы понимали, будет ли достаточно вашему котлу электричества, и не будет ли он работать в ущерб другим абонентам сети.

В принципе, монтаж этого агрегата лучше доверить профильным мастерам, но, если вам удалось самостоятельно собрать электродный котел, то вы должны и с его подключением справиться без проблем.

Подключение электрокотла в систему теплоснабжения называют термином «обвязка»

Для того чтобы подключить ваш самодельный котел, нужно ознакомиться со схемой отопления дома или квартиры, обращая внимание на точки доступа к электропитанию. Схема подключения учитывает тип системы теплоснабжения — одноконтурный или двухконтурный — а также мощность самого котла. Предлагаем вам посмотреть видео, посвященное монтажу и запуску электрокотла

Предлагаем вам посмотреть видео, посвященное монтажу и запуску электрокотла.

Опытные мастера советуют обратить внимание на следующие особенности монтажа электрокотла:

• прежде чем монтировать его, систему отопления нужно тщательно промыть водой с добавлением специальных очистительных средств,
• позаботьтесь о том, чтобы в системе отопления были предусмотрены предохранительный клапан и воздухоотводчик,
• отрезок трубы, соединяющей электрокотел с системой отопления, должен быть металлическим,
• температура воздуха при монтаже котла может колебаться от +10 до +40 градусов, влажность — не более, чем 75%,
• если вы живете в двухэтажном коттедже, то одного котла вам будет недостаточно. Нужно подключить два элекрокотла — по одному на каждую группу радиаторов.

При выборе места, куда будет подключен ваш самодельный котел, важно учитывать способ циркуляции по контуру теплоносителя. Тут есть лишь два варианта:

• если предполагается естественная циркуляция жидкости, то прибор нужно установить в нижней части системы. Это обеспечит максимальную эффективность прогрева радиаторов. При этом нагнетающая труба должна быть помещена над батареями на самой маленькой высоте,
• если вы предполагаете принудительную перекачку теплоносителя по системе, то электрокотел можно монтировать в любую ее часть.

Важно: занимаясь изготовлением, монтажом и запуском электродного котла отопления, необходимо придерживаться правил техники безопасности. Речь идет об электричестве и жидкости (теплоносителе), а это значит, что любая оплошность может привести к непоправимым последствиям. Пользователи электрокотлов утверждают, что данный вид отопительных приборов обычно не вызывает нареканий в процессе эксплуатации, если следовать правилам техники безопасности

Пользователи электрокотлов утверждают, что данный вид отопительных приборов обычно не вызывает нареканий в процессе эксплуатации, если следовать правилам техники безопасности.

Подводя итог, отметим, что собрать электрокотел для домашней системы отопления вполне под силу и не специалисту

Чтобы процесс прошел без неприятных сюрпризов, а результат вас порадовал, важно четко следовать инструкции, заранее позаботиться о том, чтобы под рукой у вас было все необходимое оборудование. Безусловно, элементарные навыки работы с электротехникой также необходимы. Желаем вам успехов!

Желаем вам успехов!

Чуть сложнее…

Чертеж самодельного котла

Несмотря на наличие альтернативных способов использования электроэнергии в системах отопления, лучшим вариантом все же остается полноценный котел. Корпус котла лучше всего делать из стали. Этот выбор оправдан с точки зрения безопасности, долговечности конструкции, а также простоты изготовления. Создать корпус можно с помощью обычного сварочного аппарата. Никаких серьезных специальных навыков такая работа не потребует.

Не стоит делать корпус больших размеров. Чем компактнее габариты котла, тем эффективнее он работает. Что делать, если дом большой и потребуется агрегат, мощность которого позволит нагревать большое количество воды? Отказаться от электрокотла в пользу другого типа оборудования. Электрические приборы подходят для обогрева небольшого дачного дома, но при обогреве коттеджей большой площади они будут далеко не самым лучшим выбором.

Корпус может иметь любую форму, но он должен быть герметично заварен с двух сторон. С двух сторон выполняется два отверстия. Через одно теплоноситель подается в систему, через другое остывшая вода поступает в котел.

Самая большая сложность при изготовлении электрокотла отопления – правильно выбрать ТЭН. Его мощности должно хватать для нагрева теплоносителя и воды в системе ГВС (при необходимости ее обустройства). Мощность подбирается на основе проведенных расчетов. При проектировании системы подачи горячей воды лучше выбрать ТЭН с большими мощностными показателями.

В корпус ТЭН устанавливается на нижней крышке, напротив отверстия, через которое к нагревателю подается остывший теплоноситель. В трубопроводе рядом с котлом стоит установить запорную арматуру, чтобы обеспечить ремонтопригодность прибора. Запорная арматура позволит отключить при необходимости котел без слива воды из системы. Как правило, системы отопления с электрокотлом делают с принудительной циркуляцией, что потребует еще и подключения насосного оборудования.

Электрощит

Работа электрооборудования обеспечивается за счет энергии электросети. Для подключения самодельного прибора к последней потребуется сконструировать электрощит. Обязательно потребуется подключить трехфазный ввод. Эту часть работы лучше доверить квалифицированному электрику, так как цена ошибки несоразмерно высока.

В металлическом щите устанавливается пускатель, автоматика, реле, элементы управления электроприбором. Система обязательно заземляется. Эффективность заземления должна проверяться ежегодно сотрудниками специализированных организаций. Полученные замерами данные обязательно фиксируются в протоколе. Простейший способ выполнения заземления выглядит следующим образом. Под полом размещается конструкция из болта, приваренного к металлическому штырю. К болту прикручивается электропровод, идущий от щита. Как видим, все просто.

Электросхема прибора будет включать в себя следующие элементы:

• Автомат.
• Магнитный пускатель.
• Кнопки управления.
• Тумблер и реле.
• Предохранители.
• Термодатчики.
• Дополнительную автоматику (при необходимости).

После подключения к электросети можно сделать первый запуск котла и тестирование системы.

Особенности конструкции

Наиболее простой катодный котел включает в себя такие элементы:

1. Корпус, сделанный из трубы. которая может иметь разный диаметр. Часто эта характеристика составляет 50-200 мм .
2. Две футорки или 1 футорка и заглушка. Они закреплены на резьбе, нарезанной на обоих концах трубы.
3. Электрод. Фиксируется в одной из футорок. Конечно, он зафиксирован на материале, который не способен проводить электрический ток. Этот электрод находится внутри трубы. Один его конец подключен к контакту, который выходит наружу через футорку.
4. Два патрубка. Через один вода поступает в отопительную сеть, через другой она возвращается из системы, которая также может включать котел индукционного типа.
5. Нулевой контакт. прикрепленный к корпусу.
6. Заземляющий контакт .

Электродный котел подключен к электросети следующим образом:

1. К контакту электрода подсоединен фазный провод.
2. К двум контактам, размещенным на трубе, подключены нейтральный и заземляющий кабели.

Как рассчитать мощность

Целесообразность установки отопительного котла того или иного типа определяется условиями его эксплуатации и площадью помещения. На основании этих данных рассчитывают минимальную мощность и стоимость эксплуатации за отопительный сезон или целый год.

Формула мощности: W=We*S (кВт);

• W – это оптимальная мощность нагревательной установки;
• We – удельная мощность для единицы площади, зависит от региона (южные районы порядка 0,05–0,07, северные и центральные – до 0,2);
