Элеваторный узел системы отопления: принцип работы элеваторного узла системы отопления, схема

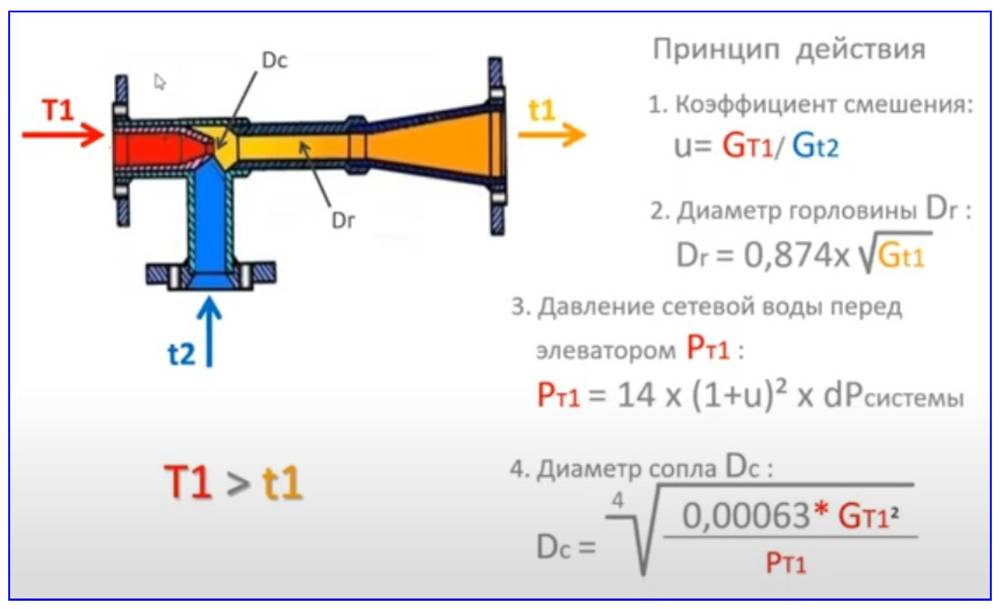

Расчет элеватора отопления

Следует отметить, что расчет водоструйного насоса, коим является элеватор, считается довольно громоздким, мы постараемся подать его в доступной форме. Итак, для подбора агрегата нам важны две главных характеристики элеваторов – внутренний размер смесительной камеры и проходной диаметр сопла. Размер камеры определяется по формуле:

Температуры и расход воды, показанные на фиг. 5, типичны для испарительного конденсатора, подаваемого в систему охлаждения или кондиционирования воздуха при заданной расчетной температуре влажного колба с аммиаком или галогенуглеводородным хладагентом. Эти условия приводят к экономичному выбору испарительного конденсатора. Однако более низкая температура конденсации и более низкий расход энергии компрессора могут быть получены с большим конденсатором при такой же температуре влажного термометра.

Испарительный конденсатор обладает рядом важных преимуществ по сравнению с другими системами конденсации. Испарительный конденсатор объединяет градирню, поверхность конденсатора, циркуляционный насос и водопровод в одном собранном оборудовании. Первоначальная экономия затрат. . Испарительные конденсаторы требуют только около 50% площади плана установки с воздушным охлаждением сопоставимого размера.

• dr – искомый диаметр, см;
• Gпр – приведенное количество смешанной воды, т/ч.

В свою очередь, приведенный расход вычисляется таким образом:

Рекомендации по эксплуатации и установке испарительного конденсатора

Существует несколько методов защиты, которые можно использовать. Один из способов заключается в использовании вспомогательного отстойника с циркуляционным насосом распылительной воды, расположенным в отапливаемом помещении. На рисунке 6 показана типичная компоновка испарительного конденсатора с дистанционным отстойником.

Принцип работы устройства

Вся вода в конденсаторном бассейне сливается с внутренним отстойником всякий раз, когда рециркуляционный насос не работает. Внутренний дистанционный отстойник должен иметь размеры, чтобы обеспечить рабочую всасывающую головку для насоса и объем выброса выше этого рабочего уровня, чтобы удерживать всю воду, которая будет сливаться, когда насос выключится. Это включает воду в суспензии в конденсаторе и воду в бассейне конденсатора во время нормальной работы, а также в трубопроводах между конденсатором и отстойником.

В этой формуле:

• τсм – температура смеси, идущей на отопление, °С;
• τ20 – температура остывшего теплоносителя в обратке, °С;
• h2 – сопротивление отопительной системы, м. вод. ст.;
• Q – потребный расход тепла, ккал/ч.

Чтобы подобрать элеваторный узел системы отопления по размеру сопла, надо его рассчитать по формуле:

Видео: не простой коллекторный узел

Рециркуляционные водяные насосы для удаленных отстойников должны быть выбраны для требуемого потока на общей головке, которая включает вертикальный подъем, трение трубы плюс заданное давление, требуемое на впускном коллекторе системы распределения воды. Балансирующий клапан всегда должен устанавливаться в нагнетательной линии из насоса, чтобы обеспечить регулирование потока в конденсатор.

Иногда из-за расположения конденсатора или ограниченного пространства приложение удаленного отстойника может быть непрактичным. В таких случаях электрические электронагреватели или паровые катушки могут быть установлены в бассейне конденсатора для предотвращения замерзания при низких температурах окружающей среды, когда конденсатор полностью холост. Кроме того, линия всасывания насоса, насоса и выхлопная труба насоса должны быть проложены с помощью нагревательной ленты и изолированы.

• dr – диаметр смесительной камеры, см;
• Gпр – приведенный расход смешанной воды, т/ч;
• u – безразмерный коэффициент инжекции (смешивания).

Первые 2 параметра уже известны, остается только отыскать значение коэффициента смешивания:

В этой формуле:

• τ1 – температура перегретого теплоносителя на входе в элеватор;
• τсм, τ20 – то же, что и в предыдущих формулах.

Опираясь на полученные результаты, осуществляется подбор агрегата по двум основным характеристикам. Стандартные размеры элеваторов обозначены номерами от 1 до 7, принимать надо тот, что ближе всего к расчетным параметрам.

Элеватор что это такое

Чтобы понять и разобраться, что собой представляет этот элемент, лучше всего спуститься в подвал здания и посмотреть воочию. Но если у вас нет желания покидать ваш дом, то можно ознакомиться с фото и видео файлами в нашей галерее. В подвале среди множества задвижек, клапанов, трубопроводов, манометров и термометров вы обязательно найдете этот узел.

Предлагаем вначале разобраться в принципе работы. К зданию подводится горячий от районной котельной, и отводиться охлажденный.

Для этого требуются:

• Трубопровод подачи – выполняет поставку горячего теплоносителя к потребителю;
• Трубопровод обратки – выполняет работу по отводу охлажденного теплоносителя и возврата его в районную котельную.

На несколько домов, а в некоторых случаях и на каждый, если дома большие, оборудуются тепловые камеры. В них происходит распределение теплоносителя между домами, а также установлена запорная арматура, которая служит для отсечения трубопроводов. Также в камерах могут выполняться дренажные приспособления, которые служат для опустошения труб, например, для ремонтных работ. Далее процесс зависит от температуры теплоносителя.

В нашей стране есть несколько основных режимов работы районных котельных:

• Подача 150 и обратка 70 градусов Цельсия;
• Соответственно 130 и 70;
• 95 и 70.

Выбор режима зависит от широт проживания. Так, например, для Москвы будет достаточно графика 130/70, а для Иркутска понадобится график 150/70. Названия этих режимов имеют числа максимальной нагрузки трубопроводов. Но в зависимости от температуры воздуха за окном, котельная может работать при температурах 70/54.

Делается это для того, чтобы не было перегрева в помещениях и чтобы в них было комфортно находиться. Выполняется эта регулировка на котельной и является представителем центрального типа регулировки. Интересным является тот факт, что в европейских странах выполняется другой тип регулировки – местный. То есть происходит регулировка на самом объекте теплоснабжения.

Тепловые сети и котельные в таком случаях работают по максимальному режиму. Стоит сказать, что наиболее высокая производительность котельных агрегатов достигается именно при максимальных нагрузках. приходит к потребителю и уже по месту регулируется специальными механизмами.

Эти механизмы состоят из:

• Датчиков температуры наружного воздуха и внутреннего;
• Сервопривода;
• Исполнительного механизма с клапаном.

Такие системы оборудуются индивидуальными приборами для учета тепловой энергии, за счет этого достигается большая экономия денежных ресурсов. По сравнению с элеваторами такие системы менее надежны и долговечны.

Так вот, если теплоноситель имеет температуру не более 95 градусов, то главной задачей является качественное физическое распределения тепла по всей системе. Для достижения этих целей применяют коллекторы и балансировочные краны.

Но в том случае, когда температура выше 95 градусов, то её нужно немного уменьшить. Этим и занимаются элеваторы в системе отопления, они подмешивают к подающему трубопроводу охлажденную воду с обратного.

Функции и характеристики

Как мы уже с вами разобрались, элеватор системы отопления занимается охлаждением перегретой воды до заданной величины. Затем эта подготовленная вода поступает в .

Этот элемент выполняет повышение качества работы всей системы здания и при правильном монтаже и подборе выполняет две функции:

• Смесительную;
• Циркуляционную.

Преимущества, которыми обладает элеваторная система отопления:

• Простота конструкции;
• Высокая эффективность;
• Не требуется подключение к электрическому току.

Недостатки:

• Нужен точный и качественный расчет и подбор элеватора отопления;
• Нет возможностей регулировать температуру на выходе;
• Нужно соблюдать перепад давления между подачей и обраткой в районе 0,8-2 бар.

В наше время такие элементы получили огромное распространение в хозяйстве тепловых сетей. Это обуславливается их преимуществами, такими как устойчивость к изменению гидравлических и температурных режимов. К тому же они не требуют постоянного присутствия человека.

Конструкция

Элеватор состоит из:

• Камеры разрежения;
• Сопла;
• Струйного элеватора.

Среди теплотехников есть понятие как обвязка узла элеватора. Оно заключается в установке необходимой запорной арматуры, манометров и термометров. Все это в сборе и является узлом.

Устройство элеваторного узла

Элеватор состоит из 4 элементов:

• Конусообразного сопла, через которое с большой скоростью проходит горячий поток теплоносителя, идущего от тепломагистрали;
• Камеры всасывания, в которую из обратной магистрали поступает охлажденный теплоноситель;
• Смесительного конуса и горловины, где происходит смешение горячего и охлажденного теплоносителя;
• Диффузора.

Примечание! В теплоносителе присутствуют различные механические частицы (шлам, окалина и т.д.), которые постепенно стачивают сопло элеватора. Поэтому ежегодно элеватор разбирается для проверки диаметра сопла. Если диаметр сопла не соответствует документам, оно подлежит замене.

Чаще всего, описывая систему отопления с элеваторным узлом, предполагается невозможность регулирования выходной температуры во внутренний контур.

Однако в последнее время приобретают популярность усовершенствованные модели. Внутри сопла помещается конусообразный стержень, который в зависимости от его положения может изменять пропускную способность сопла. Положение стержня может меняться ручным и автоматическим способом. При установке узла с автоматическим регулированием требуется подключение устройства к источнику питания.

Установка элеваторного узла требует точности расчетов. Лучше, если эту часть работы выполнит профессионал. Однако, параллельно проверить правильность выбранной модели можно самостоятельно, рассчитав требуемые размеры устройства.

И для обычного пользователя, не знакомого с формулами вычисления коэффициента смешения и диаметра сопла существуют простейшие программы, которые помогут выполнить расчёты.

Для вычислений понадобятся:

• температура на входе и на выходе внешнего контура (температура воды в тепломагистрали) и температура внутренней сети (системы отопления дома);
• расход теплоносителя;
• сопротивление системы отопления.

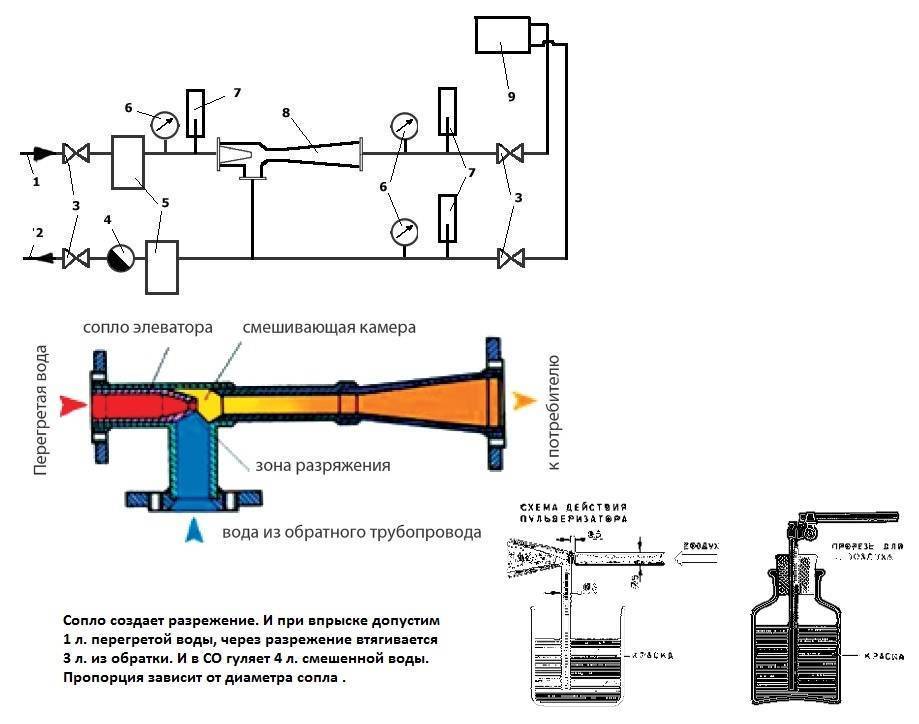

Принцип устройства элеваторного отопительного узла

идет горячая

Чтобы оборудовать такой агрегат, необходимо, в первую очередь, иметь следующие элементы:

• система труб, отвечающая за подачу. На этом участке теплоноситель поступает в нужное помещение;
• трубы отвода. Здесь осуществляется вывод уже охлажденной воды, которая возвращается обратно в котельную.

Для нескольких домов принято создавать специальные камеры тепла, в которых не только происходит распределение горячей воды между постройками, но и монтируется особая арматура, отсекающая трубопроводы. Кроме того, такие камеры обычно оснащены специальными дренажными механизмами, призванными опустошать трубы, например, во время выполнения ремонтных работ. Все последующие мероприятия непосредственно зависят от того, какую температуру имеет теплоноситель (прочитайте: ” “).

В отечественных отопительных системах существует несколько главных режимов, в которых функционируют котельные:

• подача с параметром в 150° и отдача, равная 70°;
• те же характеристики с показателями 130° и 70° соответственно;
• еще один вариант – 95° и 70°.

То, в каком режиме функционирует котельная, зависит, в первую очередь, от климатических условий в конкретном регионе. Это значит, для менее холодных областей подойдет параметр 130°/70°, в то время как в регионах с более суровым климатом потребуется показатели 150°/70°.

Состоит этот элемент из следующих функциональных частей:

• температурный датчик, отображающий параметры наружного и внутреннего воздуха;
• сервопривод;
• исполнительная система, оборудованная клапаном.

Подобные устройства, как правило, оснащаются специальными приборами, учитывающими тепловую энергию в каждом конкретном помещении. Благодаря этому появляется возможность сэкономить значительную часть финансовых средств. Сравнивая элеватор в системе отопления и подобные усовершенствованные механизмы, стоит сказать, что последние отличаются большей надежностью и более долгим эксплуатационным сроком.

При этом в том случае, если температура носителя тепла не превышает параметр в 95°, то основной работой является правильное распределение тепловой энергии по всей системе. Приборы, служащие для этих целей – краны балансировки и коллекторы.

Неисправности элеваторов отопления

Схема элеваторного узла отопления неисправности может иметь такие, которые вызваны поломкой самого элеватора (засорение, увеличение диаметра сопла), засорением грязевиков, поломкой арматуры, нарушениями настройки регуляторов.

Поломка такого элемента, как устройство элеватора отопления, может быть замечена по тому, как появляются перепады температуры до и после элеватора. Если разница большая – то элеватор неисправен, если разница незначительная – то он может быть засорен или диаметр сопла увеличен. В любом случае, диагностика поломки и ее ликвидация должны быть произведены только специалистом!

Приборы, которые установлены на нижних этажах, перегреются, а на верхних – недополучат тепло. Такая неисправность, которую претерпевает работа элеватора отопления, ликвидируется заменой на новое сопло с расчетным диаметром.

Засорение грязевика в таком устройстве, как элеватор в системе отопления, можно определить по тому, как увеличился перепад давления, контролируемого манометрами до и после грязевика. Такое засорение удаляется при помощи сброса грязи через краны спуска грязевика, которые размещены в его нижней части. Если так засор не удаляется, то грязевик разбирается и очищается изнутри.

Температура теплоносителя во внешних трубопроводах отопления достигает +130°С — +150°С (если подача воды идет от крупных ТЭЦ), или +95°С — +105°С (от небольших ТЭЦ, локальных котельных).

Использование воды такой температуры невозможно, в силу нескольких причин:

• Температура воды в тепломагистралях, идущих от ТЭЦ высока. Но при плохой теплоизоляции системы и резком понижении температуры воздуха возможны ее резкие перепады.
• Такие перепады отрицательно сказываются на сроке эксплуатации внутренней системы отопления жилых домов. Например, чугунные радиаторы, которые часто используются во внутреннем контуре отопительных систем, от резкого перепада температур могут дать трещины;
• Последнее время в системах отопления жилых домов широко используются . Пластиковые трубы при температурах выше +95°С деформируются, и также протекают или дают трещины. (Пропилен может выдерживать температуру и в +100°С, но при условии, что такая температура держится недолго);
• Прикосновение к трубам, прогретыми более +90°С может вызвать ожоги.

Примечание! Согласно СНиП-ам температура теплоносителя в зданиях, где находятся люди должна быть не более +95°С на подаче и не более +70°С на обратке.

Поэтому для отопления жилых домов редко применяется зависимая схема подключения, по которой теплоноситель из тепловой сети входит напрямую в домовую систему отопления. В большинстве случаев это просто невозможно.

Чаще мы имеем дело с двухконтурной системой, так называемой независимой схемой подключения.

В таком случае, вода из ТЭЦ или котельной поступает в теплообменник, в котором за счет смешения воды внешнего контура и внутреннего последняя прогревается до температуры, приемлемой для использования.

Именно здесь используется элеваторный узел отопления, в качестве устройства смешивающего горячий и холодный поток до приемлемой температуры необходимой и достаточной для эксплуатации во внутренней системе.

Элеваторный узел, несмотря на простоту конструкции, выполняет 2 функции – под воздействием перепадов давления работает как насос и смеситель воды. Поэтому в некоторых источниках данное устройство носит название водоструйный элеватор отопления или смесительный насос.

2 Устройство и схема теплового узла

Тепловой узел, монтаж которого обеспечивается по предварительному проекту в коммунальные системы многоквартирных домов, изготавливается из целого комплекса оборудования и приборов. Такое устройство способно выполнять от одной до нескольких функций, таких как:

1. Измерение количества и массы тепловой энергии, ее давления, температуры жидкости, циркулирующей по трубопроводу и времени функционирования.
2. Накопление и хранение этой информации на локальном носителе.
3. Отображение ее на приборах учета.

На основе полученных данных осуществляется проверка за работой отопительного оборудования в многоквартирных домах, его регулирование и обслуживание.

Учетным прибором выступает такое устройство, как счетчик, схема которого состоит из:

1. Термопреобразователя сопротивлений.
2. Тепловычислителя.
3. Первичного преобразователя расхода.

Зависимо от того, установка какой модели первичного преобразователя имела место (с вихревым, ультразвуковым, электромагнитным или тахометрическим вариантами измерения), теплосчетчик может иметь в своем составе фильтры и датчики давления.

Принципиальная схема теплового узла

Узел учета тепловой энергии состоит из следующих элементов:

1. Запорной арматуры.
2. Теплового счетчика.
3. Термопреобразователя.
4. Грязевика.
5. Расходомера.
6. Теплового датчика обратного трубопровода.
7. Дополнительного оборудования.

Монтаж схемы учетного оборудования тепловой энергии в квартирный дом, в свою очередь, подразумевает следующие принципиальные требования

• необходимость производить монтаж схемы учетного оборудования исключительно у границ раздела балансовой принадлежности трубопроводах в местах, наиболее приближенных к основным задвижкам источника отопления;
• запрет на организации проекта отбора теплоносителя на личные нужды в системе коммунального теплоснабжения;
• регулирования среднечасовых и среднесуточных параметров теплоносителя производятся по показаниям учетного оборудования;
• учетные прибора монтируются на обратных трубопроводах магистралей и размещаются до места подсоединения подбиточного трубопровода.

Для осуществления грамотного регулирования и контроля за описываемым оборудованием компетентными службами осуществляется грамотная проверка их монтажа и функционирования.

2.1 Кто устанавливает и обслуживает тепловой узел в квартирных домах?

В многоквартирных зданиях работает центральное отопление (ТС) и горячее водоснабжение (ГВС), магистральный трубопровод для подачи которых располагается в подвалах, оснащая его запорной арматурой. Последняя позволяет отключать внутридомовую систему подачи отопления от внешней сети.

Сам тепловой узел оснащается грязевиками, запорной арматурой, контрольно-измерительными приборами и имеет в конструкции такое устройство, как элеватор. Из них постоянного обслуживания требует, как правило, грязевик, которые представляет собой стальную трубу диаметром Ду=159-200мм и необходим для сбора грязи, поступающей из магистрального трубопровода для защиты трубопроводов и отопительных приборов от загрязнения.

Установка термо-узла, его обслуживание, в том числе очистка – работа слесарей обслуживающих жилой дом, выполняя требования организации, предоставляющей жилищно-коммунальные услуги.

Ключевые компоненты теплового пункта

Компоненты устройства ИТП

Тепловой комплекс включает несколько основных элементов:

• Теплообменник – аналог теплового котла котельной. Здесь тепло от жидкости в магистральной теплосети предается теплоносителю ТП. Это элемент современного комплекса.
• Насосы – циркуляционные, подпиточные, смесительные, повысительные.
• Грязевые фильтры – монтируются на входе и выходе трубопровода.
• Регуляторы давления и температуры.
• Запорная арматура – действует при утечках, аварийном изменении параметров.
• Узел учета тепла.
• Распределительная гребенка – разводит теплоноситель потребителям.

Более крупные ТП включают и другое оборудование.

Элеваторный узел отопления — что это такое? Схема и принцип работы

Никто не будет спорить, что система отопления является одной из наиболее важных систем жизнеобеспечения любого жилья, как частного дома, так и квартиры.

Если говорить о квартирах, то в них зачастую преобладает централизованное отопление, в частных же домах чаще всего встречаются автономные системы отопления. В любом случае устройство отопительной системы требует пристального внимания.

Например, в этой статье мы поговорим о таком важном элементе, как элеваторный узел отопления, о предназначении которого известно далеко не всем.  Давайте разбираться

Что такое элеваторный узел отопления и для чего он используется?

Для того чтоб наглядно понять устройство и предназначение элеваторного узла можно зайти в обычный подвал многоэтажного дома. Там, среди остальных элементов теплового узла и можно найти нужную деталь.

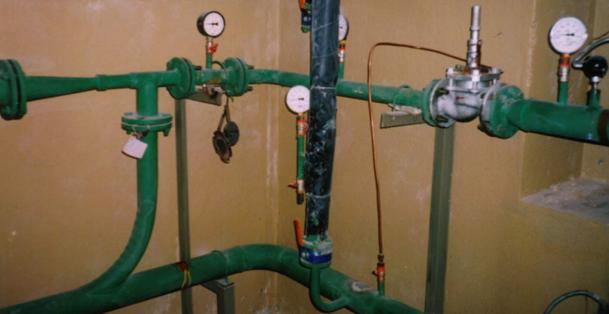

Элеваторный узел отопления

Рассмотрим принципиальную схему подачи теплоносителя в систему отопления жилого дома. Горячая вода подается по трубопроводам к дому. Стоит отметить, что трубопроводов всего два, из которых:

• 1- подающий (подводит горячую воду к дому);
• 2- обратный (осуществляет отвод теплоносителя, отдавшего тепло, обратно в котельную);

Нагретая до определенной температуры воды из тепловой камеры попадает в подвал здания, где на вход в тепловой узел на трубопроводах установлена запорная арматура. Раньше в качестве запорной арматуры повсеместно устанавливались задвижки, теперь их постепенно вытесняют шаровые краны, изготовленные из стали. Дальнейший путь теплоносителя зависит от его температуры.

В нашей стране котельные работают по трем основным тепловым режимам:

• 95(90)/70 0С;
• 130/70 0С;
• 150/70 0С;

Если вода в подающем трубопроводе нагрета не более чем до 95 0С, то она просто распределяется по системе отопления при помощи коллектора, оснащенного регулировочными устройствами (балансировочными кранами).

В том случае, если температура теплоносителя выше 95 0С, то согласно действующим нормам такую воду нельзя подавать в отопительную систему. Нужно ее охладить. Именно здесь и вступает в работу элеваторный узел.

Стоит отметить, что элеваторный узел отопления является наиболее дешевым и простым способом охлаждения теплоносителя.

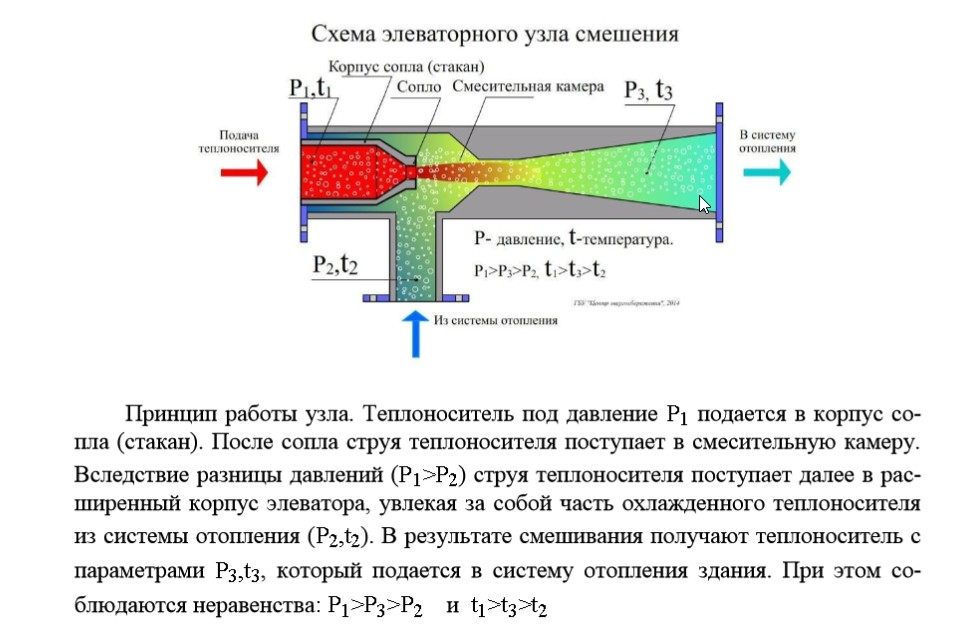

Принцип работы элеваторного узла отопления и схема

С помощью элеватора температура перегретой воды опускается до расчетной, после чего подготовленный теплоноситель направляется в приборы отопления. Принцип работы элеваторного узла основан на смешивании в нем перегретого теплоносителя из подающего трубопровода с остывшей водой из обратной трубы.

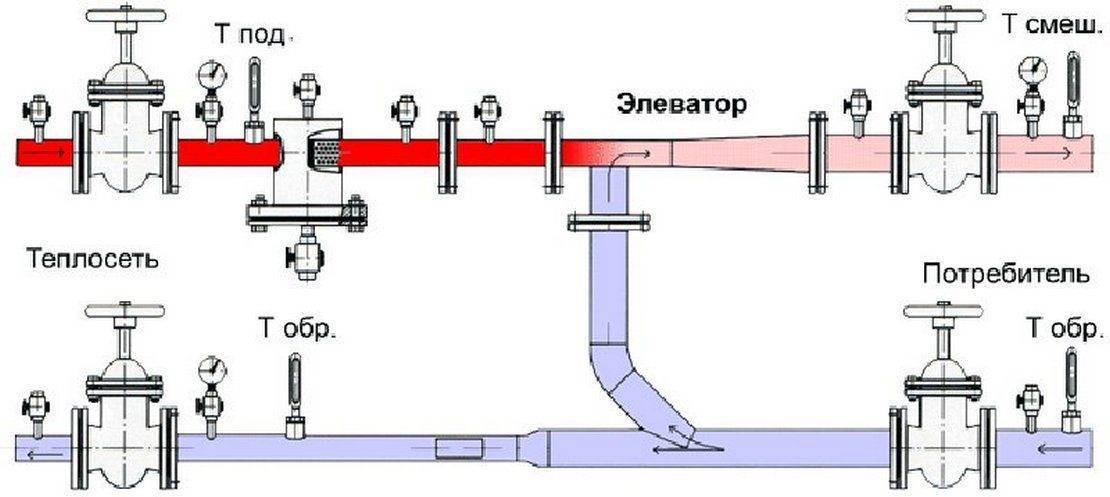

Приведенная ниже схема элеваторного узла наглядно показывает, что элеватор выполняет сразу 2 функции, что позволяет повысить общую эффективность функционирования системы отопления:

• Работает в качестве циркуляционного насоса;
• Выполняет функцию смешивания;

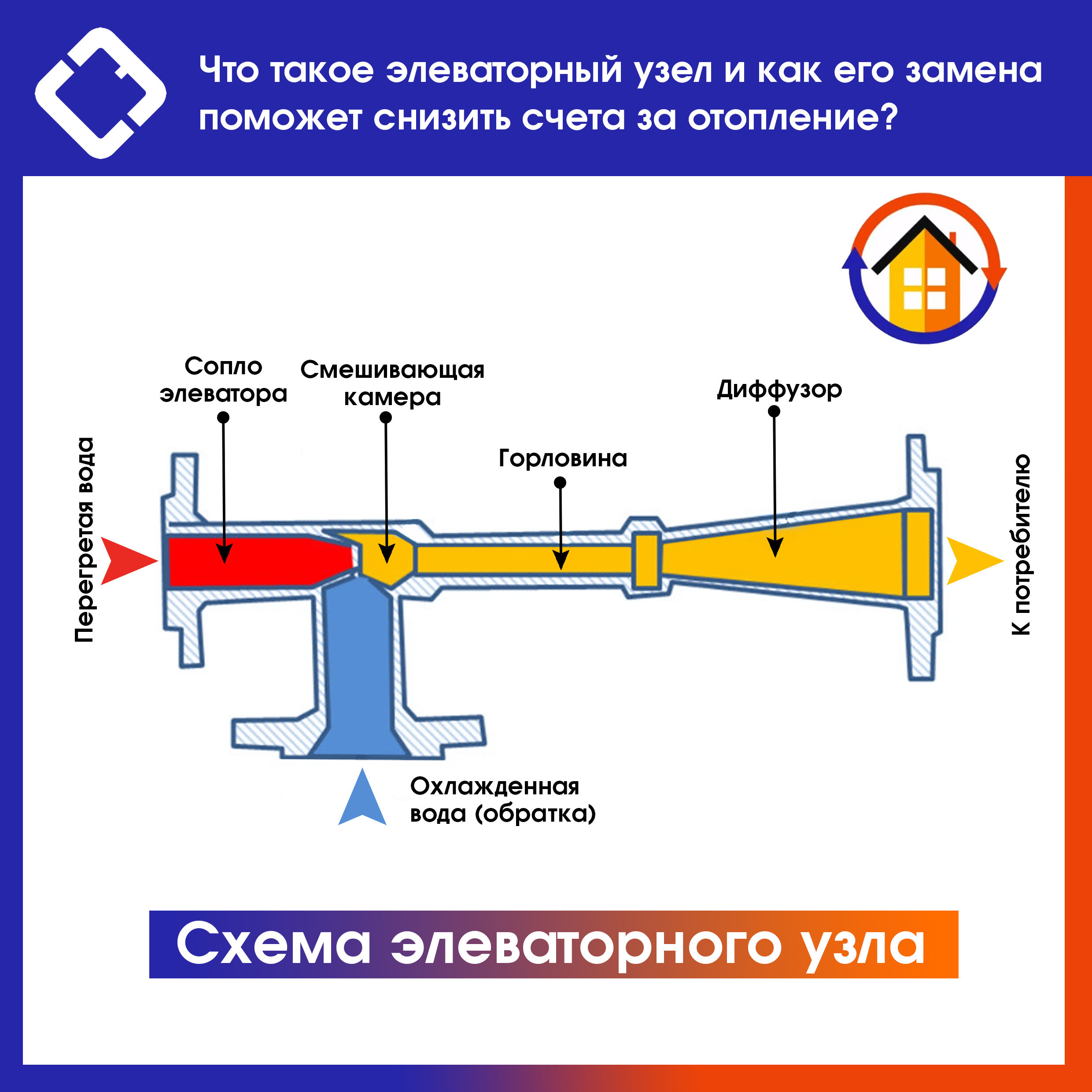

Схема элеваторного узла

Преимущество элеватора в его несложном устройстве и, несмотря на это, в высокой эффективности. Стоимость его невысока. Для работы ему не требуется подключения электрического тока.

Стоит упомянуть и недостатки этого элемента:

• Отсутствует возможность регулирования температуры воды на выходе;
• Перепад давления между подающим и обратным трубопроводом не должен выходить из диапазона 0,8-2 Бар;
• Только точный расчет каждой детали элеватора гарантирует его эффективную работу;

На сегодняшний день элеваторы все еще широко используются в тепловых узлах жилых домов, так как эффективность их работы не зависит от изменений тепловых и гидравлических режимов в тепловых сетях.

Кроме того элеваторный узел не требует постоянного присмотра, а для его регулировки достаточно правильно подобрать диаметр сопла.

Стоит помнить, что весь подбор элементов элеваторного узла стоит доверять только специалистам, имеющим соответствующие разрешения.

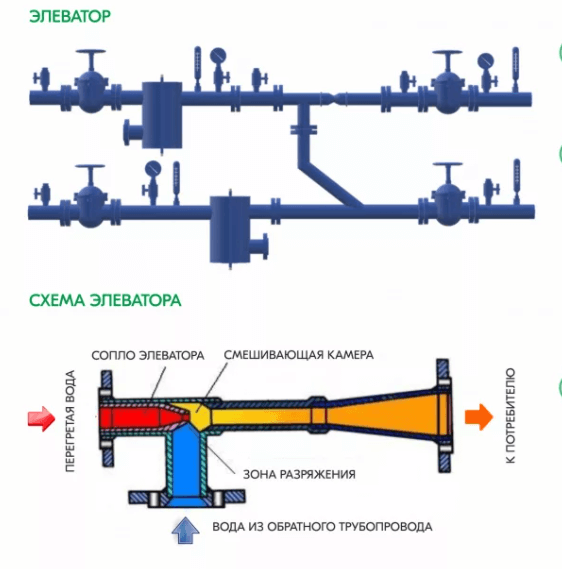

Схема элеватора

Из чего состоит элеваторный узел

• Струйный элеватор;
• Сопло;
• Камера разрешения;

Кроме того в состав элеваторного узла входит так называемая «обвязка элеватора», состоящая из контрольных манометров, термометров, запорной арматуры.

В последнее время появились элеваторы, оснащенные электроприводом для регулирования диаметра сопла. Такой элеватор позволяет автоматически регулировать температуру теплоносителя, поступающего в систему отопления.

Однако пока такие модели не получают широкого распространения ввиду невысокой степени надежности.

Где поставить пункт обогрева квартиры?

Сделать пункт нагрева теплоносителя можно только в особом помещении. Есть определенные требования к бойлерной:

1. Площадь от 4 кв. м. Дверь в пункт должна иметь ширину от 0,8 м.
2. Наличие окна, которое смотрит на улицу.
3. В отдельных случаях наличие принудительной вентиляции.
4. Крепление котла к негорючей поверхности стены. В противном случае необходимо обеспечить надежную прослойку из негорючего материала.
5. Расстояние между бойлером и другим газовым и отопительным оборудованием должно быть не менее 0,3 м.

Соблюдение этих простых требований СНиП позволит избежать проблем с постановкой системы на учет. Поквартирный учет подачи тепла вам будет уже не важен.

ГВС от индивидуального теплового пункта

Наиболее простой и распространенной является схема с одноступенчатым параллельным присоединением подогревателей горячего водоснабжения (рис. 10). Они присоединены к той же тепловой сети, что и системы отопления зданий. Вода из наружной водопроводной сети подается в подогреватель ГВС. В нем она нагревается сетевой водой, поступающей от источника тепла.

Охлажденная сетевая вода возвращается к источнику тепла. После подогревателя горячего водоснабжения нагретая водопроводная вода поступает в систему ГВС. Если приборы в этой системе закрыты (к примеру, в ночное время), то горячая вода по циркуляционному трубопроводу снова подается в теплообменник ГВС.

Кроме того, применяется двухступенчатая система подогрева воды в ГВС. В ней в зимний период холодная водопроводная вода сначала подогревается в теплообменнике первой ступени (с 5 до 30˚С) теплоносителем из обратного трубопровода системы отопления, а затем для окончательного догрева воды до необходимой температуры (60˚С) используется вода из подающего трубопровода внешней сети. Идея состоит в том, чтобы использовать для нагрева бросовую тепловую энергию обратной линии от системы отопления. При этом сокращается расход сетевой воды на подогрев воды в ГВС. В летний период нагрев происходит по одноступенчатой схеме.

Для многоэтажного высотного (более 20 этажей) жилищного строительства в основном применяются схемы с независимым присоединением системы отопления к тепловой сети и параллельным подключением ГВС (рис. 11). Данное решение позволяет разделить системы отопления и ГВС здания на несколько независимых гидравлических зон, когда один ИТП находится в подвальном помещении и обеспечивает работу нижней части здания, например, с 1 по 12 этаж, а на техническом этаже здания располагается точно такой же тепловой пункт для 13 – 24 этажей. В этом случае отопление и ГВС легче регулируются в случае изменения тепловой нагрузки, а также обладают меньшей инерционностью с точки зрения гидравлического режима и балансировки.

Принцип работы

Чтобы понять, как работает узел, необходимо привести пример. Для этого мы возьмем трехэтажный дом, так как элеваторный узел применяется именно в многоэтажных домах. Основная часть оборудования, которая относится к этой системе, расположена в подвальном помещении. Лучше понять работу нам поможет схема ниже. Мы видим два трубопровода:

1. Подающий.
2. Обратный.

Схема узла отопления для многоэтажного дома.

Теперь нужно найти на схеме тепловую камеру, через которую вода отправляется в подвальное помещение. Также можно заметить запорную арматуру, которая должна в обязательном порядке стоять на входе. Выбор арматуры зависит от типа системы. Для стандартной конструкции используют задвижки. Но если речь идет о сложной системе в многоэтажном доме, то мастера рекомендуют брать стальные шаровые краны.

При подключении теплового элеваторного узла необходимо придерживаться норм. В первую очередь это касается температурных режимов в котельных. При эксплуатации допускаются следующие показатели:

Когда температура жидкости находится в пределах 70-95°C, она начинает равномерно распределяться по всей системе за счет работы коллектора. Если же температура превышает 95°C, элеваторный узел начинает работать на ее понижение, так как горячая вода может повредить оборудование в доме, а также запорную арматуру. Именно поэтому в многоэтажных домах используется такой тип конструкции – он контролирует температуру автоматически.
