Фасадные навесные системы: как выполнить их монтаж?

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны. Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

Как монтировать

Если вентфасад нужно установить на многоэтажное здание, то тут без специального оборудования не обойтись, поэтому целесообразнее воспользоваться услугами профессионалов. Если отделывается небольшой частный дом, то вполне можно и справиться своими силами. Для того чтобы сделать все идеально, следует придерживаться следующего плана работы:

1. Для начала нужно сделать разметку на стенах. Это позволит отметить неровности на стене. Далее при установке каркаса данные погрешности нужно будет выровнять, поскольку облицовочный материал нужно устанавливать на идеально ровные рейки.
2. Потом пометкам устанавливают профиль. Причем не рекомендуется крепить в межи шовное пространство. Лучше продолбить дыру в кирпиче или бетоне и с помощью дюбеля зафиксировать профиль. Если стены сделаны из пористого материала, то лучше монтировать элементы подсистемы в межи этажные плиты.
3. Следующий этап — это установка пароизоляционной пленки и утеплителя. Пароизоляционная прослойка поможет выходить внутреннему пару из дома, но при этом не оседать в утеплителе. Поверх утепляющего слоя нужно уложить гидроизоляционную пленку. Все следует зафиксировать шляпными дюбелями. Два из них крепят утеплитель, а 3 все три слоя вместе.
4. Теперь можно монтировать облицовочный материал. Не забываем оставить промежуток в 2–6 см до облицовки для вентиляции.
5. Завершающим этапом будем установка декоративных и защитных элементов на откосы, углы и другие места здания, где это предусмотрено.

Основы профессионального монтажа

Монтаж навесных вентилируемых фасадов можно разделить на несколько этапов выполнения работ:

• Узлы разметки, указанные согласно проектированию с подтверждением на чертежах;
• монтаж обрамления конструкции;
• крепление кронштейнов, так называемая обрешётка фасада;
• утепление несущих стен здания;
• крепление пароизоляции, выполняющей одновременно несколько функций:

1. гидрозащита;
2. пароизоляция;
3. ветрозащита.

• установка направляющих профилей с учётом их расположения в одной плоскости;
• монтаж облицовочных материалов, на специальные крепежные элементы( для каждого типа облицовки, этот крепеж различается).

Существуют различные системы вентфасадов в которых обрешётка и направляющие расположены горизонтально-вертикально или строго вертикально по соотношению к земле. Основным отличием является расположение направляющих и соответствующее крепление облицовочного материала к профилю.

• Горизонтально-вертикальное расположение профиля – присуще оцинкованным подсистемам

Если делать вентилируемый фасад своими руками, то проще всего монтируется алюминиевая система с вертикальным расположением направляющих, к тому же расход анкеров, заклёпок и остальных элементов конструкции в ней меньше, чем например оцинкованной, так как кронштейнов в такой системе используется меньше.

Важным этапом конструкции вентфасадов с утеплением несущих стен это правильная схема монтирования, в которой указываются все необходимые элементы системы с подробными характеристиками соответствующих соединений.

Использование документации (схемы, сметы, альбомы технических решений) позволит снизить расход на работы, за счет исключения приобретения невостребованных материалов.
Принято различать несколько разных вариантов изготовления конструкции, в нашем случае рассматривается алюминиевая обрешётка. Её основные узлы монтируются универсальным способом, схожим с выполнением из оцинкованной или нержавеющей стали.

Рекомендуемые виды теплоизоляции

КПД вентилируемого фасада зависит от типа теплоизоляции, применяемой для утепления коробки дома. В частном домостроении привыкли использовать плиты пенопласта или экструдированного пенополистирола.

Материал дешевле и проще в монтаже по сравнению с базальтовой ватой. Недостатком считается нулевое паропроницание. Пенополистирол не пропускает пары со стороны помещения. Влага скапливается между плитами и плоскостью стены, что приводит к следующим проблемам:

1. Снижается теплозащита.
2. Размножается грибок.
3. Разрушается утеплитель и стеновой материал дома.

Пенополистирол подходит для утепления частных домов из монолитного бетона, блоков, других малопористых материалов, обладающих низким паропроницанием. Поверх закрепленных на стену плит бессмысленно крепить пароизоляционную мембрану. Пенополистирол не пропускает пары влаги в обоих направлениях – внутрь дома и с помещения.

Дерево и все виды пенобетона обладают высоким показателем паропроницания. С аналогичными характеристиками нужно подбирать утеплитель. Если стену обшить пенополистиролом, дерево быстро сгниет. Пористый пенобетон постоянно будет сырой из-за смещения точки росы в стену. Зимой замерзшая влага начнет разрушать стеновые блоки с последующим отслаиванием утеплителя.

Частный дом из дерева и пенобетонов утепляют плитами базальтовой ваты с укрытием пароизоляционной мембраной. Гидрофобный материал пропускает пары влаги из помещения, что исключает смещение точки росы внутрь стены. Вода не скапливается в базальтовых плитах. В парообразном состоянии влага из теплоизоляции проникает через мембрану.

Скопившийся на стенках теплоизоляционного пирога конденсат выветривается циркулирующими по вентиляционному зазору потоками воздуха. Обладая односторонней пропускной способностью, мембрана не пропускает влагу обратно в утеплитель.

Преимущество использования базальтовой ваты над другими видами стекловолокнистых утеплителей объясняется низкими теплопотерями и стойкостью к разрушению. Плиты состоят их хаотично переплетенных волокон. Создается надежный барьер холодному воздуху зимой.

С наступлением сильных морозов влага не замерзает внутри утеплителя, выводится по обычной схеме в зону вентиляционного зазора. Переплетенные волокна задерживают тепло, что снижает теплопотери частного дома.

Стекловолокнистые утеплители других видов имеют параллельное расположение волокон. Летом вентилирование фасада имеет преимущество, но с наступлением зимы возникают проблемы.

Толщину теплоизоляции рассчитывают с учетом показателя теплопроводности материала стен дома, особенностей климата региона. За основу принято брать среднее значение 100 мм.

Исходя из показателя теплопроводностиактуальный выбор – два слоя базальтовых плит с перекрытием стыков

Когда дом построен из толстых деревянных стен в южном регионе, достаточно утеплителя толщиной 50-80 мм. На Севере каменное частное домостроение обычно утепляют двумя слоями общей толщиной больше 100 мм. Первый слой крепят из плит 50 мм.

Для второго слоя используют плиты толщиной 80 мм. Во время монтажа не допускают совпадения стыков утеплителя первого и второго слоя во избежание образования мостиков холода.

Узлы крепления фасадной системы

Как не просто любому новому заказчику в строительстве разобраться с обилием применяемых систем из различного состава металла и типу крепления разнообразного каркаса подконструкции: сейчас на рынке более 50 заводов изготовителей с официальными и подтвержденными по испытаниям и технической документации конструкций.

Однако не каждый производитель старается задуматься о затратах непосредственно заказчика и вовремя решить поставленные задачи по быстрой комплектации проекта, тем более необходимо успеть всё запроектировать, провести консультацию и оказать техническую поддержку клиенту, и по необходимости даже изготовить образцы и стенды.

Стандартный набор узлов системы фасада — это решение для проектировщика перед проектированием всего здания в целом, надстроек на кровле (которые также необходимо запроектировать).

Проблема заключается в том, что к каждому зданию архитектор-дизайнер не руководствуется имеемой документацией (техническим свидетельством) и пожарной экспертной документацией для разработки дизайна и концепции здания, проекты и АГР на фасады с цветовой раскладкой облицовки получают без согласования типа системы и какой-либо привязки к документации «Минстроя» или «ФАУ-ФЦС», что после вызывает ряд вопросов у заказчика из серии: как выполнить данный вентилируемый фасад по технологии?

Ответы на эти вопросы и согласование (на берегу) такого здания позволит уберечь любого строителя от ненужных трат или пожарных испытаний участка фасада на стендах, выполнить работу в срок без лишних затрат.

Монтаж вентилируемых фасадов

Монтаж вентилируемого фасада необходимо выполнять, руководствуясь последовательностью, которая приведена ниже в статье Необходимо строго соблюдать технологию монтажа вентилируемого фасада – все работы выполняются в указанном порядке.

Подготовительный этап

• Обозначаем границы строительных работ, которые подразумевают полосу ширина 3 м по периметру здания.
• Размещаем на данном участке все необходимые материалы.
• Собираем леса.
• Работа с поверхностью – оцениваем кривизну стен. Если перепады не превышают 90 мм, то в выравнивании стен нет необходимости
• Выполняем исследование фасада, чтобы определить допустимую нагрузку и необходимую толщину утепляющего материала.
• Разметка поверхности – выполняется в несколько этапов. Сначала отмечаем линии-маяки – это горизонтальная линия вдоль цоколя и вертикальные линии по краям каждой стены – для этого можно воспользоваться нивелиром. Размечаем промежуточные точки на одинаковом расстоянии друг от друга – именно там будут располагаться опорные и промежуточные точки для крепежей-кронштейнов.

Монтаж каркаса

На размеченных точках для креплений каркаса вентилируемого фасада креплений устанавливаем кронштейны. Для этого в стене сверлом бурятся отверстия под анкер – аккуратно очищаем их от мусора и крепим кронштейны, длина которых соответствует толщине утеплителя. Под каждый кронштейн в обязательном порядке устанавливается паронитовая прокладка, которая предотвращает потерю тепла.

Монтаж теплоизоляции и ветрогидрозащитной мембраны

Теплоизоляционный материал укладывается со сдвигом для уменьшения вертикальных швов Минеральный утеплитель монтируется таким образом, чтобы поверхность стены была полностью покрыта. Если утеплитель укладывается в два слоя, то необходимо сместить последующий относительно предыдущего на половину плиты. Это исключает совпадение стыков и образование мостиков холода. Утеплитель крепится с помощью дюбелей-зонтиков. Поверх утеплителя укладывается пароизоляционный материал.

Крепеж фасадных плит

Монтаж керамогранита на фасад Поверх утеплителя монтируется несущий каркас – он крепится к кронштейнам. Таким образом образуется воздушная прослойка между утеплителем и облицовкой. Монтаж несущего каркаса осуществляется при помощи саморезов. Направляющие необходимо отрегулировать, чтобы фасадная система была плоской. Поверх направляющих устанавливаются элементы крепления облицовочного материала – это могут быть специальные профили, кляммеры или салазки. Крепление облицовки выполняется рядами, работа выполняется снизу вверх.

Советы по монтажу вентфасада

Большинство ошибок, совершенных при обустройстве вентфасадов, связано с попытками сэкономить. При этом заказчики не учитывают последствия этой экономии, которые становятся очевидными уже в первый год эксплуатации:

• Дешёвые плиты из керамогранита обладают низкой стоимостью ультрафиолетовому излучению, так что со временем цвет фасада поблекнет
• Попытка сэкономить на утеплителе приводит к тому, что вентфасад не обеспечивает теплоизоляцию здания и делает конструкцию фасада пожароопасной.
• Считается, что выравнивание стен при установке вентфасада не требуется, но это справедливо только для тех случаев, когда перепады стен не превышают 90 мм. В противном случае готовая конструкция будет отличаться пониженной прочностью. Перепады стен приводят к уменьшению вентиляционного зазора менее допустимого предельного минимума в 40мм. Затруднение вентиляции приводит к скоплению конденсата в утеплителе – материал намокает, что негативно сказывается на теплоизолирующих свойствах. Многократные циклы замерзания и оттаивания обусловливают быстрое разрушение утеплителя.
• Величина зазора между облицовочными плитами не должна быть менее 5 мм, при этом размеры швов должны быть одинаковы. Нарушение этого требования приводит к снижению декоративных свойств фасада.

Навесные вентилируемые фасады обладают целым перечнем преимуществ, которые можно получить только в случае профессионально выполненного монтажа. Поэтому необходимо заключить договор с компанией, которая имеет лицензию, соответствующие допуски и разрешения на выполнение таких строительно-монтажных работ.

Часто допускаемые ошибки

Чаще всего ошибки допускаются домовладельцами, стремящимися сэкономить средства.

Они пользуются услугами неквалифицированных специалистов или производят монтаж сами, не разобравшись во всех тонкостях установки системы.

Отклонение облицовочных плит по горизонтали или вертикали заметно искажает рисунок

Специалисты выделяют три основных вида распространенных ошибок:

Ошибки при монтаже подконструкции

Часто неопытными специалистами допускаются такие ошибки, как:

• установка каркаса при низкой температуре (при потеплении крепеж ослабевает);
• замена специальных кронштейнов на более дешевые (в конечном итоге ведет к отсыреванию теплоизоляционного материала);
• установка анкеров не по технологии (может привести к разрушению стен в местах фиксации);
• установка кронштейнов без применения специальной прокладки (приводит к коррозии и деформации кронштейна, что влияет на прочность всей системы).

Кляммерный способ крепления облицовочных плит – на специальные скобы

Ошибки при монтаже утеплителя

В качестве утеплителя чаще всего применяется минеральная или базальтовая вата, при ее монтаже часто допускаются такие ошибки:

• замена рекомендуемого утеплительного материала на более дешевый (опасно возможностью самовозгорания);
• вырезание отверстий в теплоизоляционных плитах для вывода кронштейнов (приводит к образованию мостиков холода, а для вывода кронштейна достаточно небольшого крестообразного надреза);
• установка плит с зазорами (снижает теплозащитные и звукоизолирующие свойства);
• использование жестких утеплителей на неровных стенах (приводит к образованию нежелательных зазоров между стеной и утеплителем);
• установка влагозащитной мембраны не в срок (если минвата 2 – 3 дня находится без защиты, она впитывает много влаги).

Навесные фасадные системы монтаж

Навесные фасадные системы монтаж которых делают современные мастера, позволяет сэкономить тепло. Они делают здания более ухоженными, долговечными. Внешняя облицовка наносится на только построенные и старые дома. Подобные конструкции продлевают срок службы здания, делают помещения более комфортными, безопасными. Проделывают монтаж навесных фасадов при любой погоде. Он не подразумевает работу с «мокрым материалом» (подходит для зимнего монтажа).

Облицовку делают классическим способом или в виде многоэтажной системы креплений. Классический вариант дешевле, подходит для зданий из кирпича, плит, дерева. Навесные фасадные системы монтаж которых делают под многоэтажную систему креплений, подходит для новых домов. Эта система дает повышенную тепло и шумоизоляцию. Для нее используют минимум анкеров: нагрузка распределяется на бетонные плиты.

Для отделки навесных фасадов используют:

• 1. Алюминевые структуры. Материал не поддается коррозии, не несет нагрузку на стены. Внешне похож на монолитную плиту.
• 2. Оцинкованные панели. Востребованный вид материалов для частного сектора. Плиты делаются из стали или алюминия, покрытых внешней защитой. Выделяются прочностью и большим количеством оформлений.
• 3. Сталь. Используется для офисов и нежилых помещений. Внешнее оформлено оригинально, но чаще используется для больниц, аэропортов, офисов, предприятий торговых центров.

Навесные фасадные системы монтаж которых делает частная компания стоит дороже. Но уже за 3 года экономии тепла вложение окупается. На отопление помещения тратится не малая сумма. Вентелируемые утепленные фасады помогают сохранить температуру на 2-4 градуса лучше. При наличии автономного отопления в год это экономит половину затрат на коммунальные платежи.

Навесные фасадные системы являются одной из ключевых компонентов современной архитектуры, которые позволяют улучшить внешний вид здания, снизить затраты на обогрев и охлаждение, а также обеспечить комфортную внутреннюю среду. Однако, чтобы навесные фасадные системы реализовали все свои преимущества, их установка должна быть выполнена квалифицированными специалистами.

Процесс монтажа навесных фасадных систем является сложным и требует высокой квалификации специалистов. Перед установкой фасадных систем, каждый элемент должен быть профессионально измерен и подогнан под конструкцию здания. Кроме того, необходимо учитывать все технические особенности здания, такие как структура стен и фундамента, схема электроснабжения и вентиляции.

Для того, чтобы обеспечить максимальную эффективность навесных фасадных систем, необходимо правильно подобрать материалы и комплектующие. Конструкции должны быть надежными и долговечными, а также соответствовать всем современным стандартам качества и безопасности.

Одной из наиболее распространенных причин неудачного монтажа навесных фасадных систем является неправильный выбор материалов и комплектующих. Некоторые компании могут использовать дешевые материалы, которые могут быстро портиться. Такие ошибки могут привести к уменьшению эффективности фасадной системы, ее неэстетичному внешнему виду и короткому сроку службы.

Определенно, одним из главных критериев при выборе компании, которая будет устанавливать навесные фасадные системы является опыт и квалификация ее специалистов. Только квалифицированные специалисты могут правильно проектировать и устанавливать фасадные системы, с учетом всех технических требований и особенностей здания.

Навесные фасадные системы позволяют создавать уникальный внешний вид здания, улучшить энергоэффективность, а также обеспечить комфортную внутреннюю среду. Однако для того, чтобы эти системы полностью выполняли все свои функции, необходимо обращаться только к опытным и квалифицированным специалистам, которые смогут правильно и профессионально произвести монтаж навесных фасадных систем.

Устройство

Вентилируемый фасад – это конструкция, которая образована при помощи прочного каркаса, на котором закреплен облицовочный материал или фасадные панели с утеплением. Ранее изготовление такого фасада производилось при помощи деревянных балок, но они не давали строению необходимой прочности и жесткости, поэтому им на смену пришли более надежные стальные и алюминиевые профиля.

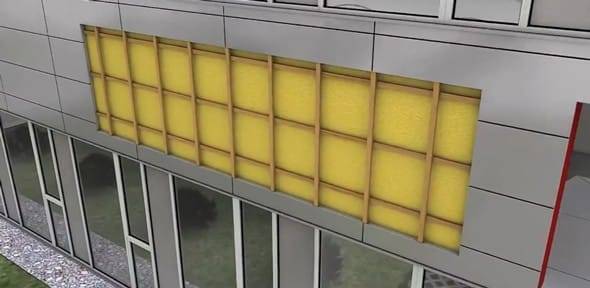

Фото — конструкция вентилируемого фасада

Особенности строения заключаются в создании определенных узлов между несущей стеной и устанавливаемым каркасом

Обратите внимание, что между зданием и навесными панелями обязательно нужно размещать слой теплоизолирующего материала. На схеме выше это минеральная вата, но она может быть успешно заменена пенопластом или пенными утеплителями

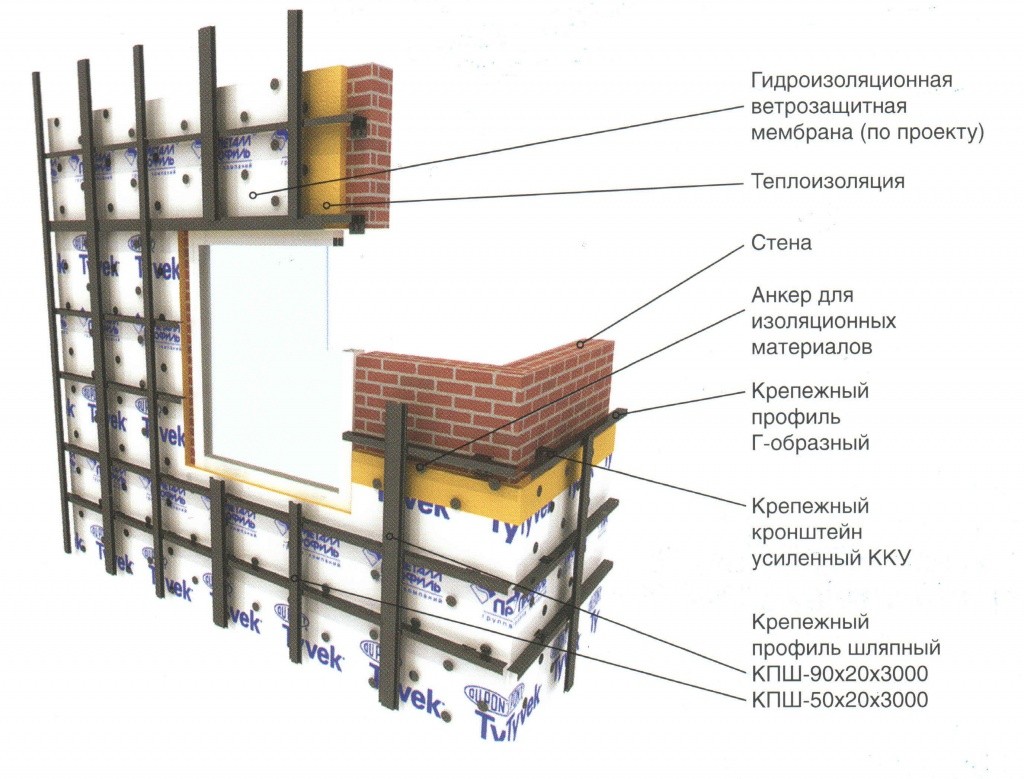

Фото — схема фасада

Фото — схема фасада

Рекомендации по обустройству фасада:

1. Если у Вас здание построено из гигроскопичных материалов – ракушечник, пеноблоки, глина, то нужно для утепления использовать пенопласт, который не задерживает влагу;
2. Перед началом монтажа нужно просчитать нормальное расстояние между каркасом, стеной и утепляющим слоем. Этот зазор служит естественной вентиляцией, поэтому при его отсутствии система не будет эффективно использоваться;
3. Фасад устанавливается только на несущей стене, чтобы не нарушить опорную способность всего здания.

Фото — профессиональное утепление каркасов

Видео: монтаж системы навесного вентилируемого фасада
