Фрезерный стол своими руками: устройство, чертежи, изготовление

Порядок изготовления стола

Правильно собранный фрезерный стол позволяет обрабатывать различные поверхности.

Примитивный самодельный стол может выглядеть следующим образом: столешница из МДФ, закрепленная на 4 ножках, на (под) которой установлен инструмент, на столешнице закрепляется доска – направляющая, которую можно зафиксировать к столу и струбцинами. Это самый простой вариант. Однако он нерационален, потому что часть столешницы (минимум 50%) не будет использована в процессе работы, помимо этого существует большая вероятность неровной установки фрезера, который будет вырезать неровные пазы. Такую конструкцию рациональней применить на откидном крыле стола. Это позволит существенно сэкономить место в мастерской и рационально использовать рабочую поверхность.

Следующий вариант отличается от предыдущего расширенными возможностями. Так, в середине стола делают отверстие для монтажа инструмента, Доску-направляющую делают с пазом для обработки тонких заготовок, и фиксируют саморезами. Далее делают паз (на некотором отдалении от фрезера), который позволит фрезеровать заготовки под наклоном.

Портативный станок выгладит совсем просто. На столешницу крепят небольшие ножки (размер равен длине фрезера +5-7 см). Размеры самой столешницы минимальны, позволяющие установить только фрезер +15-20 см. Такой вариант будет мобильным (портативным), однако на нем будет неудобно работать длительное время. Этот мини-станок подойдет для крайне редкого использования инструмента.

Индивидуальное рабочее место

Рассмотрим изготовление «серьезного» стола под фрезер.

Для начала стоит сказать о размерах В среднем размер может быть 1 х 1 или 1 х 0,7(0,8) м. Это позволит не только удобно работать на столе, но и разместить на нем другие вспомогательные предметы. Под столешницу сбивается станина (ножки, которые должны крепиться не только к столешнице, но и иметь дополнительную стяжку).

http:

Потом занимаются столешницей. Для ее изготовления следует сбить доски (под нужный размер), тщательно их обстругать рубанком и отшлифовать наждачной бумагой для того, чтобы была почти гладкая поверхность. Затем на столешницу наклеивается фанера. Она позволит сделать поверхность почти идеально плоской. Чтобы фанера не отклеилась под воздействием вибраций, ее следует дополнительно закрепить саморезами. Когда клей подсохнет, а фанеру закрепят к столешнице саморезами, по середине столешницы вырезается отверстие для монтажа фрезера. Отверстие должно иметь прямоугольную форму и иметь размеры, равные размеру фрезера + 50-100 мм по длине и ширине.

Поверхность столешницы фрезерного стола должна быть ровной и гладкой.

Следующим этапом заготавливают металлическую пластину, к которой будут крепить фрезер. Она должна иметь размер, равный размеру отверстия + 2,5-3 см по длине и ширине. Точки крепежа инструмента определяются по месту.

Далее следует установить направляющую доску или упор. Последний предпочтительнее. Упор лучше сделать подвижным (как писалось выше) и двойным, чтобы им можно было зажимать материал. Подвижность обеспечивается пазами на всю длину стола, в которые вставляются металлические направляющие. На самих упорах делают якорь, который будет входить в направляющие. Его можно вырезать из дерева или прикрепить колесики к упору.

Для удобства работы в столешнице вырезаются пазы, которые позволят делать обработку заготовок под углом. Их ширину и расстояние между ними определяет мастер. К станине можно прикрепить несколько ящичков под инструменты. Чтобы стол имел приятный внешний вид, следует сделать откосы на столешнице и ножках. а также отлакировать все поверхности.

http:

Такой стол позволит быстро, не напрягаясь, обрабатывать заготовки, что сделает приятным время обработки дерева.

Изготовление стола для фрезера своими руками

Начать работы над фрезерным столом рекомендуется с разработки рабочего чертежа или простого рисунка компоновки всех узлов и деталей. Задача этого этапа как можно точнее продумать все элементы и узлы крепления.

Основным элементом самодельного стола для фрезера является столешница. Она не только должна быть максимально ровной, она должна быть прочной, поскольку именно к столешнице будет крепиться узел крепления фрезера.

Сам инструмент устанавливается под столешницей, одно из условий установки фрезера — это его вертикальное расположение. В некоторых проектах крепление фрезера предусматривает его регулировку в нескольких плоскостях. Такой вариант проекта можно реализовать для опытных мастеров, но в самом простом проекте достаточно просто зафиксировать инструмент строго вертикально.

Одной из самых трудоемких деталей для изготовления является пластина для фрезера. Простая конструкция со столешницей из многослойной фанеры или древесностружечной плиты со временем в месте отверстия для фрезы будет иметь выработку. Такое положение дел не позволит получить правильный рез – дерево не будет плотно прилегать к поверхности. Другое дело, когда здесь будет установлена пластина из более прочного материала – пластмассы или металла.

Пластина для фрезера может быть изготовлена из алюминия толщиной 4-5 мм, это оптимальный вариант для такого устройства. Ее можно заменить толстой пластмассой, например, текстолитом

Можно приспособить и металлическую пластину, но в таком случае устанавливать фрезы нужно особенно осторожно и аккуратно

Приступая к подбору материалов, стоит помнить, что столешница должна быть прочной и ровной, сделать столешницу из набора досок вряд ли получится, поэтому сразу стоит предусмотреть несколько вариантов материалов для нее — от мебельного ДСП до многослойной фанеры с ламинированной поверхностью.

Каркас рекомендуется сделать из фанеры или древесноволокнистой плиты. Этот материал вполне доступный и легко поддается обработке.

Необходимые инструменты

Учитывая, что большинство работ будет связано с деревом то специальных инструментов здесь не понадобиться. Впрочем, если пластина для фрезера будет изготавливаться из металла, то необходимо предусмотреть еще и инструмент для работы с металлом. Весь набор инструментов может выглядеть следующим образом:

Фрезер по дереву с набором фрез;
Электродрель с набором сверл по дереву и по металлу;
Дисковая пила или электролобзик;
Шуруповерт с набором бит;
Напильники по металлу;
Болгарка с отрезными и шлифовальными дисками;
Струбцины и зажимы;
Столярные или мебельные металлические уголки;
Рулетка, угольник, линейка.

Для склеивания понадобится клей и кисть. Для шлифовки и обработки краев наждачная бумага.

Для того чтобы изготовить прочную конструкцию кроме всего необходимо подготовить рабочее место, чтобы было достаточно пространства для обработки деталей.

Безопасность при работе на самодельном фрезерном столе

Ручной фрезер или же стационарный – это класс электроинструмента повышенной опасности. Правила работы следующие:

В процессе работы на станке нельзя терять концентрации, обрабатываемая деталь должна подаваться при помощи вспомогательного инструмента, как на циркулярной пиле.
Обязательны защитные перчатки и очки.
Присутствие посторонних в помещении, детей или же помощников не правильно. При работающем приборе необходимо всех удалить.
Если фреза или сам электроинструмент дает сбои, меняет темп работы или же бракует изделия, то его нужно как можно скорее выключить из сети. По возможности произвести ремонт, уже потом продолжать работу.

Как сделать фрезерный стол своими руками?

Многие мастера приспосабливают в качестве стола под фрезер обычный верстак. Однако, на практике доказано, что лучше иметь отдельную специализированную конструкцию. Объясняется просто:

при работе будет возникать вибрация, которая может привести к неустойчивому положению деталей на верстаке;
для перемещения вверх и вниз потребуется специальное приспособление (лифт). В обычном верстаке свободного пространства часто не бывает.

Важной особенностью фрезера является необходимость установки опорной пластины, связанной со столешницей. Для нее использую металл, оргстекло или прочную фанеру

Фиксация осуществляется с помощью отверстий. Большинство производителей ручного инструмента заранее предусматривают крепеж для своих изделий, предполагая, что значительная часть их продукции будет использоваться и в стационарном варианте.

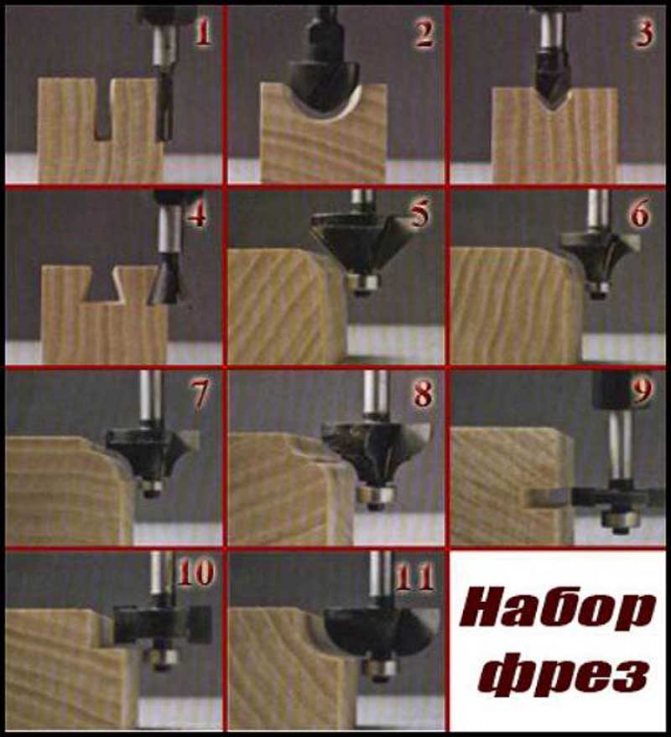

При работе используются различные фрезы

Способы фрезерования с использованием разных типов фасонных фрез

На основании исследования известных конструкций сформулированы ряд основных требований к фрезерному столу.

Опорная пластина должна располагаться в одной плоскости со столом. При перемещении обрабатываемых заготовок не допускается вертикальное смещение на опоре. Некоторые мастера оставляют базовую подошву. Выводят ее в «ноль» со столешницей. Но большинство сходится во мнении, что нужно изготавливать другую пластину.
Для удобства и безопасного использования станка следует располагать кнопки включения и выключения так, чтобы быстро воспользоваться ими. Может возникнуть ситуация, когда потребуется срочно выключить питание двигателя.
Перемещение обрабатываемых деталей выполняется относительно упора. Он может смещаться так, чтобы у мастера была возможность фрезерования кромок, а также пазов в полуфабрикатах.
Полезно продумать место установки станка. К нему нужен удобный поход. Возможно, придется фрезеровать длинномер. Тогда заготовки должны укладываться с обеих сторон от стола.
Некоторые мастера приспосабливают установку только столешницы на имеющийся станок. Так удается совмещать несколько устройств на одной станине.

Даже обычный стол можно преобразовать в станок. Пример подобного перевоплощения показан в видеоролике.

Чтобы максимально использовать возможности станка нужно минимизировать толщину опорной пластины. Тогда вылет фрезы будет максимальным. Н практике могут применяться длинные пальцевые фрезы для глубокого фрезерования. Прочность обеспечат только довольно жесткие материалы.

Монтаж устройства для вертикального перемещения

Движение ручного фрезера вверх и вниз производится с помощью устройства, получившего название лифта. Здесь применяют самые разные механизмы для движения и фиксации заданного положения.

Возможный вариант лифта оказан в видеоролике.

Стол для фрезера своими руками

Ручные фрезеры, благодаря доступной стоимости, популярны посреди домашних мастеров столярного дела. Но работать на ординарном верстаке по принципу: закрепленная заготовка, подвижный инструмент, неловко и небезопасно.

Индустрия выпускает столы для столярных работ, на которых можно установить рубанок, дисковую пилу, либо фрезер.

Приспособление накрепко и комфортно, но его стоимость сравнима с электроинструментом. Потому почти все мастера изготавливают подобные верстаки своими руками. Так как наличие инструмента дает возможность сделать стол для фрезера с высочайшим качеством, подобные самоделки смотрятся и работают не ужаснее промышленных.

Конструкция фрезерного стола

При желании можно сделать фрезерный самодельный стол из обычного верстака, но лучше изготовить специальную конструкцию. Объясняется это тем, что станок с фрезой создает при работе сильную вибрацию, поэтому станина, используемая для фиксации фрезера, должна отличаться высокой устойчивостью и надежностью. Следует также учитывать и то, что само фрезерное устройство крепится к нижней части столешницы для фрезерного стола, поэтому под ней должно быть достаточно свободного места.

При креплении устройства к столешнице самодельного стола для ручного фрезера используется монтажная пластина, которая должна обладать высокой прочностью и жесткостью, либо специальные прижимы для фрезерного станка. Такая пластина может быть изготовлена из металлического листа, текстолита или прочной фанеры. На подошвах большинства моделей фрезеров уже есть резьбовые отверстия, они и нужны для соединения такого устройства со столешницей и монтажной пластиной. Если таких отверстий нет, можно просверлить их самостоятельно и нарезать в них резьбу либо использовать специальные прижимы для фрезерного станка.

Фрезы для различных видов обработки на фрезерном столе

Прижимы для фрезерного станка или монтажная пластина должны располагаться на одном уровне со столешницей, для этого в последней делается выборка соответствующих размеров. В пластине необходимо просверлить несколько отверстий, одни из которых необходимы для ее соединения со столешницей при помощи саморезов, а другие – для того, чтобы такая пластина могла быть зафиксирована на подошве фрезера. Винты и саморезы, которые вы будете использовать, должны быть обязательно с потайной головкой.

Чтобы сделать включение своего более удобным, на столешнице можно расположить обычную кнопку, а также кнопку-грибок, которая сделает ваше устройство еще и более безопасным в работе. Для повышения удобства своего домашнего станка можно закрепить на поверхности фрезерного стола, изготовленного для ручного фрезера своими руками, длинную металлическую линейку.

Прежде чем начинать конструировать фрезерный координатный стол своими руками, необходимо определить место, где он будет располагаться, а также решить, какой тип фрезерного оборудования вы хотите изготовить. Так, можно сделать агрегатный фрезер своими руками (стол будет располагаться с боковой части пильного оборудования, служить его расширением), компактный настольный станок, отдельно стоящее стационарное оборудование.

Остановить свой выбор на компактном настольном оборудовании для работы по дереву и другим материалам можно в том случае, если вы обращаетесь к нему нерегулярно или часто используете его вне своей мастерской. Такая установка, которую отличают небольшие размеры, занимает совсем немного места, а при желании, ее можно повесить на стену.

Если размеры вашей мастерской позволяют, то под фрезер лучше приспособить основу стационарного фрезерного станка, работать на котором намного удобнее, чем на настольном оборудовании. Чтобы сделать такое устройство более мобильным, его можно поставить на колеса, с помощью которых вы сможете легко менять его месторасположение.

Простейший фрезерный стол или стол для сверлильного станка можно сделать очень быстро. Для изготовления такой конструкции, легко располагающейся и на обычном рабочем столе, вам понадобится лист ДСП, на котором закрепляются направляющие элементы. В качестве такой направляющей, которая может использоваться в качестве параллельного упора для фрезерного стола, подойдет обычная доска небольшой толщины, которая крепится к столешнице при помощи болтовых соединений. При необходимости, параллельно можно прикрепить вторую такую доску, которая будет служить ограничительным упором.

ВДля врезки фрезера в стол в листе из ДСП необходимо будет сделать отверстие для его размещения, а фиксироваться на столешнице, он будет при помощи двух струбцин. После этого изготовление фрезерного стола можно считать законченным. Чтобы сделать использование такой конструкции более удобным, на столешнице можно разместить простейшие прижимы для фрезерного станка.

Назначение деревообрабатывающих станков

Такие агрегаты по дереву имеют разное назначение. Их могут использовать как для одной операции, так и для нескольких. Такие станки в основном изготавливают на заводе, однако, многие делают их своими руками. Большинство устройств являются многофункциональными, они способствуют экономии места в мастерской. После небольших манипуляций со станиной агрегата его с лёгкостью можно перепрофилировать для выполнения разнообразных операций.

Профессиональный станок является дорогим удовольствием, поэтому зачастую многие умельцы приступают к его изготовлению своими руками. Используется оно потом чаще всего в небольших мебельных мастерских.

Какими бы профессиональными ни были станки по дереву, но они способны объединить в себе только определённое количество приёмов обработки. Объясняется это тем, что в одних устройствах заготовка является неподвижной, а в других она осуществляет вращательно-поступательные движения.

Самодельный фрезерный станок изготавливают с помощью дрели. На стальной профиль закрепляют шпиндель электрической дрели, в которую зажимают заготовку. С противоположной стороны устанавливают бобину или вращающийся зажим. Обработку осуществляют специальными резцами, которые следует удерживать при помощи рук. Такой способ обеспечивает изготовление простых деталей круглой формы.

Применение фрезерных станков по дереву

Среди разнообразия фрезерных станков немногие используются для деревообработки. Изготавливая мебель, обязательно применяют фрезеровку. Станок по дереву предусмотрен для выполнения следующих операций:

снятие четверти;
сверление;
выемка пазов;
создание глубины и углублений заданной формы.

К примеру, для установки мебельной фурнитуры требуется углубление точной формы и глубины

Поэтому фрезерование позволяет достичь необходимых параметров очень легко и быстро, а это очень важно при производственных мощностях

Наиболее удобным и поэтому довольно распространённым считается плоскошлифовальный фрезерный станок. Он легко изготавливается своими руками. Самодельное устройство по дереву позволяет существенно сэкономить финансы при организации домашней мастерской.

Конструкция фрезерного станка

Такое устройство по дереву осуществляет обработку детали при помощи фрезера, совершающего вращательные движения. Заготовку или жёстко закрепляют, или подают на фрезер с необходимой траекторией. Фрезер представляет собой стальной режущий инструмент цилиндрической формы, очень похожий на сверло. Однако в отличие от него, у фрезера режущие кромки имеет все тело. Благодаря этому можно удалять дерево одновременно в нескольких плоскостях. Управлять фрезером можно в автоматическом, ручном и полуавтоматическом режиме.

Фрезерный станок состоит из следующих деталей:

Столешница.
Параллельный упор.
Пылесос, который используется для удаления стружки.
Станина.
Шпиндель.
Подающая салазка.

Примеры конструкций фрезерных столов и их чертежи

Конструкция 2 с чертежами

Лифт для фрезера. Часть 1 Diy Made Router Lift — AgaClip — Make Your Video Clips

Универсальный Фрезерный Стол Своими Руками

ручной фрезерный станок по дереву VK

Самодельный подъемник лифт для фрезера — AgaClip — Make Your Video Clips

Лифт для фрезера. Часть 2 Diy How To Make Router Lift — AgaClip — Make Your Video Clips

Лифт для фрезера своими руками: принцип действия, примеры изделий

Своими руками стол для ручного фрезера: инструкция (видео)

Фрезерный стол с лифтом для ручного фрезера своими руками чертежи

Лифт для фрезера Elevator to the router

Деревянный станок по дереву своими руками

Самодельные фрезы по дереву для ручного фрезера

ЭлкоПро. Инструкции по сборке и использованию

Шаблоны для ручного фрезера по дереву своими руками

Подъемный механизм для фрезерной машины

ФРЕЗЕРНЫЙ СТОЛ своими рукам. Обсуждение на LiveInternet — Российский Сервис Онлайн-Дневников

ГНТИ — Самодельный фрезерный стол — Видеорепортажи из мира науки и техники

Станок фрезерный по, текстуры, иконки, изображения

Как сделать фрезерный стол своими руками?

при работе будет возникать вибрация, которая может привести к неустойчивому положению деталей на верстаке;
для перемещения вверх и вниз потребуется специальное приспособление (лифт). В обычном верстаке свободного пространства часто не бывает.

Важной особенностью фрезера является необходимость установки опорной пластины, связанной со столешницей. Для нее использую металл, оргстекло или прочную фанеру. Фиксация осуществляется с помощью отверстий

Большинство производителей ручного инструмента заранее предусматривают крепеж для своих изделий, предполагая, что значительная часть их продукции будет использоваться и в стационарном варианте

При работе используются различные фрезы

Способы фрезерования с использованием разных типов фасонных фрез

Опорная пластина должна располагаться в одной плоскости со столом. При перемещении обрабатываемых заготовок не допускается вертикальное смещение на опоре. Некоторые мастера оставляют базовую подошву. Выводят ее в «ноль» со столешницей. Но большинство сходится во мнении, что нужно изготавливать другую пластину.
Для удобства и безопасного использования станка следует располагать кнопки включения и выключения так, чтобы быстро воспользоваться ими. Может возникнуть ситуация, когда потребуется срочно выключить питание двигателя.
Перемещение обрабатываемых деталей выполняется относительно упора. Он может смещаться так, чтобы у мастера была возможность фрезерования кромок, а также пазов в полуфабрикатах.
Полезно продумать место установки станка. К нему нужен удобный поход. Возможно, придется фрезеровать длинномер. Тогда заготовки должны укладываться с обеих сторон от стола.
Некоторые мастера приспосабливают установку только столешницы на имеющийся станок. Так удается совмещать несколько устройств на одной станине.

Даже обычный стол можно преобразовать в станок. Пример подобного перевоплощения показан в видеоролике.

Монтаж устройства для вертикального перемещения

Возможный вариант лифта оказан в видеоролике.

Установка привода и рекомендации по безопасной работе

Теперь у вас есть необходимые знания для сборки полноценного фрезерного стола своими руками. Но если вы планируете создать полноценный фрезерный станок, дополнительно вам нужно изучить информацию об электроприводе. Его важнейшей характеристикой является мощность. Для домашнего станка с неглубокой выборкой подойдет мотор на 500 Вт. Однако такой станок будет периодически глохнуть, поэтому лучше все-таки выделить деньги на покупку двигателя более высокой мощности.

Схема сборки фрезерного стола.

Двигатель на 1-2 кВт позволит обрабатывать древесину с использованием фрез любого типа. Подходят как стационарные двигатели, так и приводы ручных электроинструментов типа болгарки, дрели, ручной фрезы и т.д.

Отдельное внимание нужно уделить такой характеристике, как число оборотов. Чем выше данный показатель, тем более чистый и равномерный рез вы сможете получать

Если мотор рассчитан на работу от обыкновенной бытовой сети на 200 В, никаких проблем с подключением не возникнет. В случае же с асинхронными трехфазными моторами подключение нужно выполнять по специальной схеме – звезда-треугольник. Она обеспечит максимально возможную выдачу и безопасный плавный запуск. При подключении трехфазного двигателя в однофазную сеть КПД снизится на 30-50%.

После того как вы соберете стол и подберете подходящий электромотор, не приступайте к работе, пока не изучите основные рекомендации по технике безопасности. Фрезу крайне желательно оснастить защитным экраном по типу тех, которыми комплектуются промышленные фрезерные столы. Станок обязательно оснащается т.н. грибком, т.е. кнопкой для экстренного выключения оборудования. Для ее установки нужно подобрать легкодоступное место, одновременно с этим продумав все так, чтобы не было риска случайного нажатия кнопки.

Дополнительно нужно установить подсветку рабочей зоны, т.к. место вокруг фрезы является наиболее опасным. Если вам приходится работать с разными заготовками и менять уровень высоты вылета фрезы, подумайте над установкой ручного либо автоматического механизма подъема и опускания фрезы. Работать над совершенствованием и дополнением конструкции можно очень долго, все зависит от ваших потребностей и фантазии.

Таким образом, в самостоятельной сборке фрезерного стола нет абсолютно ничего сложного. Достаточно лишь приобрести необходимые материалы, подготовить набор простых столярных инструментов и сделать все в соответствии с пошаговым руководством. При соблюдении технологии самодельный стол ни в чем не будет уступать изделию фабричного производства, зато его цена будет на порядок ниже. Не забывайте о технике безопасности. Удачной работы!

Какие бываю фрезерные столы, основные разновидности

Каждый мастер сам выбирает удобный для себя фрезерный стол или делает его своими руками, увеличивая количество моделей. По конструкции основания и форме все столы для фрезера условно делятся на несколько групп.

Скамейка

Модель представляет собой основание с ножками. Пространство под столешницей открытое. Все механизмы, включая лифт, крепятся к крышке. Делается из различных материалов:

профильная труба;
металлические уголки;
дерево;
фанера;
МДФ и ДСП.

Преимущества конструкции в ее малом весе и простоте изготовления. Для увеличения жесткости необходимо делать распорки и косынки.

Переносная столешница

Конструкция с небольшими по высоте ножками. Устанавливается в любом месте на верстаке и столе. Основание делается из дерева или профильной трубы. Из оснастки имеет обычно только направляющую линейку. Фрезерный стол легко переносится, устанавливается в любом месте и убирается на полку внерабочем положении, когда не нужен. Подходит для периодической работы на оборудовании. Жесткость конструкции низкая.

Отдельный

Стационарный фрезерный стол с массивным основанием. В пространстве под столешницей делаются закрытые полки и ящики для хранения сменного инструмента, приспособлений и других вещей, необходимых для работы. Конструкция прочная, выполняется из дерева или профильной трубы. Обшивается со всех сторон фанерой, доской.

За отдельным фрезерным столом работают профессионалы, имеющие большой набор различного инструмента и выполняющие различные операции. Затраты на оборудование рабочего места окупается удобством работы и повышенной производительностью.
