Свайно-винтовой фундамент своими руками: особенности, устройство, расчет, монтаж

Пошаговая инструкция монтажа свайного фундамента

Для работы обязательно нужно 3-5 человек. В одиночку, или даже вдвоем, монтаж свай невозможен. Делается это следующим образом:

1. В первую очередь необходимо рассчитать количество свай, необходимое для фундамента конкретного дома. Это зависит от общей нагрузки на фундамент, предназначения строения, этажность, особенности климата (ветряные и снеговые нагрузки);
2. Далее выясняются геологические особенности местности: промерзаемость грунта, уровень сточных вод, рыхлость почты и другие ее свойства, рельеф местности. Также на схеме отмечается расположение каждой отдельной сваи. Далее их монтаж обязательно делается по схеме, чтобы нагрузка на фундамент была распределена равномерно;
3. По схеме на участке делаем неглубокие лунки, в которые будут потом ввинчиваться сваи. Глубина этих лунок должна быть не более 10-15 см.

Свая устанавливается в лунку. В ее верхнем крае устанавливают два длинных стержня по обе стороны. Они будут выступать рычагом для прокручивания свай, и по всем законам физики, чем длиннее рычаг, тем проще крутить. Далее начинают вращения, один человек посередине следит за ровностью ввинчивания (для этого используется строительный уровень, вертикально прикладывается к столбу), двое других берут установленные по бокам стержни и начинают двигаться по кругу.

Важно! Если свая входит неровно, исправить это нужно сразу, и чем глубже она будет входить в почву, тем сложнее будет исправить положение

Когда сваи вкручены, полое пространство внутри них заливается бетоном, для большей прочности в него устанавливают арматуру. Бетон плотно трамбуется и высушивается. Таким образом, внутреннее пространство будет защищено от коррозии. Внешнюю сторону изделия над землей тоже необходимо покрыть защитным слоем, это может быть даже обычная краска. В противном случае металл начнет ржаветь и потеряет свои эксплуатационные характеристики.

Далее следует монтаж ростверка либо нижней обвязки. Для этого подготавливается брус. Он пропитывается и крепится к сваям болтами. После этого можно приступать к возведению стен.

Далее строительство дома выполняется по стандартной схеме

Важно помнить, что при свайном фундаменте коммуникации, особенно это касается сточных и водопроводных труб, ничем не защищены, поэтому их дополнительно утепляют, или даже создают для них специальную утепленную коробку, чтобы трубы не перемерзли зимой

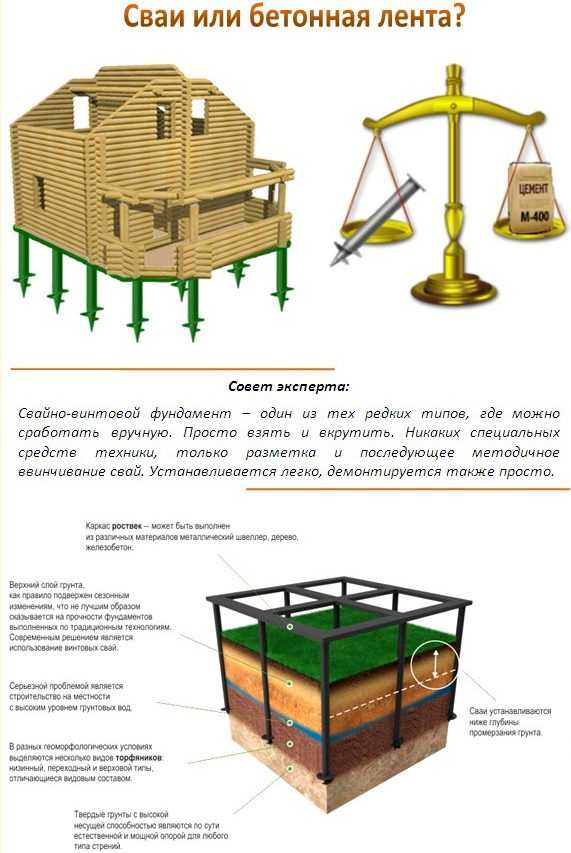

Основные плюсы свайно-винтового фундамента

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундаментаТочной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.2. Легкость и удобство монтажаМонтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.3. Очень быстрый монтаж винтовых свайЗначительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.4. Уклон на участке — не помеха для свайно-винтового фундаментаКаким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.5. Чистый участок после заложения фундаментаВ процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс.Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок6. Монтаж в любое время годаВ отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.7. Теплый пол в домеОсобенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.8. Быстрая готовностьЕсли бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.9. Простота наращивания фундаментаВ случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.10. Несложный ремонт фундаментаОт некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.11. Не тянет влагу из грунтаБлагодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

Свойства свай

Особенностью конструкции винтовой сваи является небольшой диаметр несущей трубы и наличие одного или более ряда лопастей. Принцип их действия напоминает движение шурупа-самореза, формирующего при вращении канал, благодаря резьбовой насечке. Помимо содействия установке винтовых свай эти элементы создают площадь опирания, многократно превышающую сечение трубы, на которой они закреплены.

Чтобы установить опору того же диаметра из железобетона, потребуется целый парк механизмов для транспортировки, выгрузки, перемещения по площадке многотонных изделий и забивки в грунт. Монтаж винтовой сваи можно выполнить даже вручную, а умеренный вес элементов позволяет обойтись без грузоподъемной техники.

Факторы, влияющие на длину опор

От правильного определения длины свай зависит крепость будущей конструкции, и если эти важные элементы фундамента окажутся короткими, дом может просесть под своей тяжестью после его введения в эксплуатацию. Длина свай определяется с учетом анализа грунта и ландшафта, а именно:

1. Плотность почвы.
2. Перепад высоты между разными точками участка.

Плотность грунта

Глубина погружения опоры Анализ грунта лучше всего проводить на основании геологических исследований местности. Если исследования характеристики грунтов не проводились на данной территории, то можно воспользоваться упрощенным методом выяснения его плотности.

Итак, нужно выкопать неглубокую канаву (до 1 м) в нижней точке участка. Если на такой глубине залегания вы увидите глинистую массу или песок, то выбор лучше сделать в пользу свай, длина которых достигает 2,5 м. В том случае если вы обнаружите породы с низкой плотностью (торф), плывун или грунтовые воды, придется продолжить углубление до тех пор, пока не дойдете до твердых пород. Здесь устанавливаются сваи, длина которых равна длине бура.

Перед вами таблица плотности и несущей способности различных почв.

Вид грунта	Плотный грунт	Грунт средней плотности
Песок (крупная фракция)	6	5
Песок (средняя фракция)	5	4
Супесь (в сухом виде)	3	2.5
Супесь пластичная (влажная)	2.5	2
Песок (мелкая фракция)	4	3
Песок влажный (мелкая фракция)	3	2
Глина	6	2.5
Глина влажная	4	1
Суглинок	3	2
Суглинок влажный	3	1

Фундамент на винтовых сваях

Свайный фундамент представляет собой конструкцию, опорным элементом которого служат винтовая свая. По сути, это стальная труба, к краю которой приварен наконечник и лопасти различной формы. Внешне такая свая напоминает гигантский саморез.

Существует довольно много разновидностей опорных свай. Чтобы разобраться в многообразии этих несущих конструкций, стоит обратиться к ГОСТу.

Конструктивные элементы сваи

Согласно стандарту, опорная свая состоит из следующих элементов:

• Рабочий ствол. Это стальная труба определенного диаметра и длины. По ГОСТу диаметр ствола не должен быть менее 55 мм, а толщина стенки начинается от 4 мм.
• Наконечник. В виде направляющей насадки (наконечника), зачастую используется чугунная или стальная отливка, с заостренным концом для лучшего проникновения в грунт. При необходимости отливка может усиливаться термообработкой.
• Винтовая спираль. Этот элемент представляет собой стальную ленту, привариваемую к наконечнику или рабочему стволу по принципу шнека. При этом свая может иметь как один виток, так и несколько витков по всей длине ствола (если строительство происходит на вспученных или сильно подвижных грунтах).

Для изготовления опоры к рабочему стволу надежно приваривают литой наконечник. А от наконечника и по телу ствола приваривают винтовую ленту, не менее одного полного витка.

Такая необыкновенная конструкция позволяет вкручивать опорные сваи глубоко в грунт, ручным или автоматическим способом. Острый наконечник пронзает землю, а широкие лопасти служат дополнительным опорным элементом конструкции, значительно увеличивая площадь опоры. Сильно сжимаемая плотным слоем грунта, свая с винтовой спиралью становится надежной опорой будущего строения.

Важно! По сути, каждый хозяин, владеющий навыками сварки, может самостоятельно изготовить опорные сваи под фундамент. Однако практика показывает, что в домашних условиях нельзя гарантировать качество такой сварной конструкции. Для опоры под дом, в котором будут проживать люди, такие риск неприемлимы!

Для опоры под дом, в котором будут проживать люди, такие риск неприемлимы!

Конкретные цифры для расчётов

В случае, когда сложно либо невозможно определить несущую способность грунта, принимается значение 2,5 кг\см2,  это усреднённый показатель для грунтов российской средней полосы.

Исходные данные для расчёта свайных фундаментов

Максимальный шаг винтовых свай для малоэтажного и хозяйственного индивидуального строительства:

• строения из бревна или бруса 3 м;
• сооружения каркасного либо сборно-щитового типа 3 м;
• здания с несущими стенами из облегчённых блоков 2,5 м;
• дома из кирпича  и полнотелых бетонных блоков 2 м;
• монолитные сооружения 1,7 м.

Для кустов свай под печи, колонны и подобные сооружения с сосредоточенной нагрузкой допустимое минимальное расстояние между сваями 1,5 м, для веранд и аналогичных построек 1,2 м.

Вес конструкций и частей зданий

Для сбора весов  допустим приблизительный подсчёт. Ошибка в большую сторону приведёт к небольшому увеличению стоимости работ. Если же реальные нагрузки окажутся больше расчётных, то возможно разрушение фундамента и здания в целом.

Предпочтительный ориентир при отсутствии точной информации максимальное значение.

Стены :

• кирпичные 600-1200кг\м2;
• бревенчатые 600 кг\м2;
• газо- и пенобетонные 400-900 кг\м2;
• каркасные и панельные 20-30 кг\м2.

• листовая сталь, в т.ч. металлопрофиль и металлочерепица 20-30 кг\м2;
• листы асбоцементные 60-80 кг\м2;
• рубероид и другие мягкие покрытия 30-50 кг\м2.

Перекрытия:

• деревянные с утеплителем 70-100 кг\м2;
• цокольные с утеплителем 100-150 кг\м2;
• монолитные армированные 500 кг\м2;
• плитные пустотелые 350 кг\м2.

Плюсы и минусы свайного фундамента и винтовых свай

Ниже постараемся выделить явные плюсы винтовых свай. Конечно, любой выбор в пользу того или иного способа установки фундамента зависит больше от тех условий, которые имеют место быть именно на вашем участке. Но мы решили выделить общие плюсы, которые помогут вам сделать выбор исходя из ваших индивидуальных условий. И так, к преимуществам винтовых свай можно отнести:

• Быстрота монтажа.
• Винтовые сваи можно устанавливать вручную. Этот факт позволяет возводить такой фундамент рядом с уже готовыми постройками.
• Цена. Винтовые сваи стоят гораздо меньше, нежели другие типы фундаментов.
• Винтовые сваи можно использовать повторно. Если возникнет необходимость, такие сваи могут быть извлечены и вновь использованы в другом месте.
• Большим плюсом является то, что для установки винтовых свай не нужны земельные работы.
• Винтовые сваи позволяют производить строительство на участках, где есть склоны или складки рельефа.
• Также важным плюсом является то, что при установке можно не задействовать сложную технику, что облегчает процесс установки и делает его дешевле.

Плюсы винтовых свай

Минусы свайного фундамента и винтовых свай в частности мы приводим ниже. Минусы связаны скорее не самой конструкцией, а с условиями в которых недопустимо использовать такой тип фундамента. Вот что туда относится:

• На сваях может появиться коррозия, так как условия эксплуатации способствует этому.
• В регионах, где наблюдается высокая сейсмическая активность применение винтовых свай запрещено.
• Нельзя погружать в каменистый грунт.
• Если вы планируете устанавливать винтовые сваи на рыхлых и слабонесущих грунтах, которые не образуют приемлемой боковой поддержки свай, то в обязательном порядке требуется дополнительное изучение, что бы определить достаточную глубину погружения винтовых свай.

Часто, как это бывает, многие недостатки винтовых свай намеренно замалчиваются производителями. В связи с этим, при выборе свайного типа фундамента, вам необходимо самому разбираться в особенностях конструкции или иметь доверенного человека, который в этом разбирается. А самое главное, иметь представление о свойствах таких свай. Чтобы выбрать самый подходящий и качественный вариант винтовых свай.

Конструкция винтовых свай

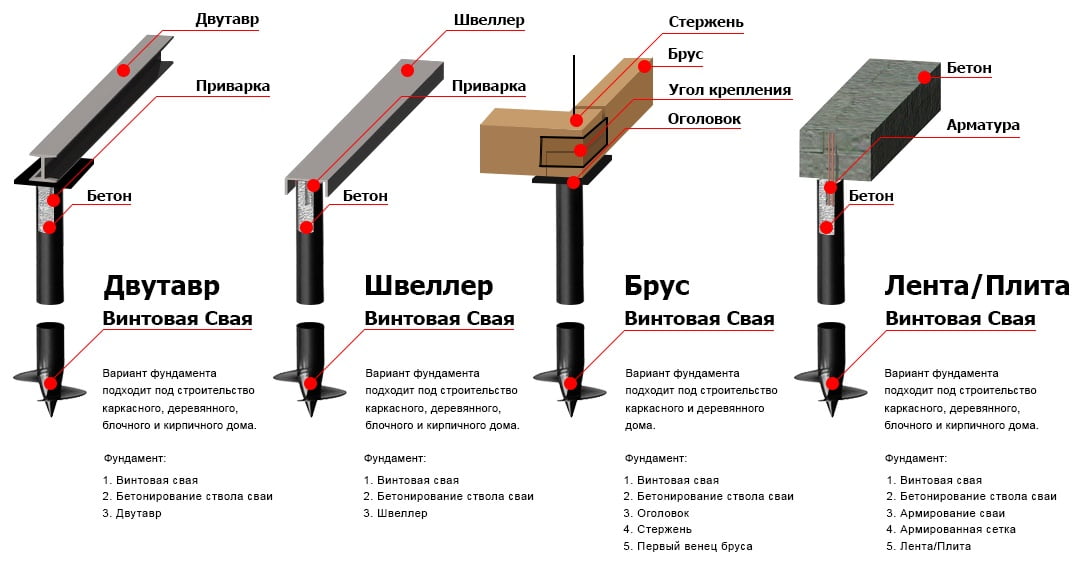

Ростверк

После завершения монтажа и всех связанных с ним процедур, опоры соединяют между собой ростверком, получая тем самым цельную металлическую конструкцию. Поперечные перекладины должны быть выполнены из стали. Это может быть швеллер, уголок и прочие изделия.

Ростверк также увеличивает сопротивление фундаментного основания сдвигам почвы. Иногда в качестве перекладин используют деревянные брусья, но их можно применить только в сочетании с прутьями арматуры. Это придаст конструкции необходимую жесткость.

После завершения установки ростверка можно начинать строить легкий дом из блоков на винтовых сваях или использовать для строительства другой легкий материал.

Гидроизоляция и утепление свайно-ленточного фундамента

Винтовые сваи, находящиеся в земле утеплять никак не нужно. Теплоизоляции подвергается ленточная часть основания, в т.ч расположенная ниже нулевого уровня. В качестве теплоизоляции можно использовать любые материалы с высоким показателем влагостойкости: пенопласт, экструдированный пенополистирол, напыляемый пенополиуретан. При наличии финансовой возможности лучше выбрать пенополиуретановую напыляемую теплоизоляцию, которая создает единый слой утеплителя без стыков и швов. Теплоизоляцию монолитной ленты рекомендуется производить внутри и снаружи.

Перед креплением плит утеплителя поверхность необходимо очистить и покрыть гидроизоляционной мастикой. Утеплитель крепится с применением дюбель-гвоздей. Сверху устанавливается армирующая мелкая сетка и наносится слой штукатурки или другой облицовочный материал.

Для защиты свайно-ленточного основания обязательно обустройство отмостки. Она выполняется сразу после утепления пред засыпкой заглубленной части грунтом. При необходимости под отмосткой можно сделать дренаж, отводящий излишки влаги от строения.

Вы можете задать свой вопрос нашему автору:

Устройство свайного фундамента

Порядок расстановки свайных опор, глубина их погружения и размер сечения определяются проектным заданием. Проектируя фундамент на винтовых сваях для каркасного дома, следует учитывать определенные факторы:

• общую массу объекта;
• результаты геологической разведки;
• уровень промерзания почвенного состава;
• рельеф участка, отведенного под застройку.

Свайные опоры устанавливаются по угловым участкам, в точках пересечения стен, по всему периметру и пол межкомнатными перегородками с интервалом в полтора – три метра, в местах предполагаемых нагрузок. Ввинчивание свай выполняется до достижения ими прочного грунта, но не меньше, чем на глубину замерзания почвы.

Предварительно проводится разметка участка, в местах, где предполагается установка опор, устраиваются приямки. Опускается вертикально свая, в ее отверстие вставляется металлический стержень, надеваются рычаги из стальных труб, длина которых достигает четырех метров.

Закрутив свайные опоры на необходимую глубину, верхние их части подрезаются по отметке предполагаемого фундаментного основания. Полости заливаются бетонным раствором, что придает несущей конструкции дополнительную прочность и устойчивость к воздействию коррозии на внутренние стенки свай.

Наступает очередь приваривания оголовков, установка которых контролируется по горизонтально натянутому шнуру или с помощью нивелира. Все стыковочные участки обрабатываются антикоррозийным средством.

Заключительный рабочий этап связан с обустройством ростверка. Деревянные брусья или металлический уголок укладываются на свайные оголовки, фиксируются к ним болтами. Предварительно по оголовкам настилается два слоя рубероидного материала с целью создания гидроизоляции.

Для каркасных домов рекомендуется использовать брус сечением 15 на 15 см. Такой размер обусловлен толщиной утеплительного материала, закладываемого в несущие стены. Древесина должна содержать минимальное количество влажности, до начала монтажных работ ее следует обработать антисептиками.

Постройка на сваях – это миф или реальность?

Встречаются опытные строители, которые категорически не советуют использовать сваи при возведении жилого дома. Они советуют использовать свайное основание только для построек хозяйственного назначения или для небольших дачных домов.

Возникает вопрос: а как тогда российские (и не только) города, в которых десятки тысяч домов построены на сваях и до сих эксплуатируются? Причём дома в несколько этажей, а не просто одноэтажные постройки.

Если местность под строительство всегда залита весенними паводками или грунтовые воды практически у поверхности – то спасают именно винтовые сваи.

Например, если дом нужно поднять или перенести, или реставрировать, то обустраивают именно свайное основание. Такой вариант часто используют во время ремонта деревянных построек прошлого века, когда в те годы дома редко возводили с фундаментом.

В пользу использования свайной конструкции говорят и те факты, что такие варианты основания были реализованы в строительстве очень давно. Только вместо свай были задействованы брёвна, забиваемые в землю.

На первых порах опоры на винтах использовали для оснащения причалов. Со временем сфера их использования значительно расширилась. На фото ниже маяк в Великобритании, когда пришлось на нестабильной почве Темзы задействовать винтовые сваи.

В первом десятилетии XX века возведение построек на свайных фундаментах получило «второе дыхание» благодаря изобретению новой техники, позволявшая точно и глубоко вбивать сваи. А это значительно убыстряло работу по строительству фундамента для дальнейшего возведения зданий.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон. Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой

Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

Монтаж винтовых свай

И так, все расчеты выполнены, и вы узнали, к примеру, сколько и какие понадобятся винтовые сваи для дома из газобетона в соответствии с условиями грунта на вашем участке. Закупка совершена. Теперь можно переходить к возведению фундамента.

Разметка

Не менее важным процессом, чем расчет фундамента, является разметка территории застройки в соответствии с проектом. Естественно, предварительно необходимо подготовить площадку, убрать все лишнее и обеспечить подъезд, если будет использоваться техника.

Разметка начинается с обозначения углов, после чего отмечается положение остальных конструкций на участке.В местах установки свай следует сделать лунки, что упростит установку и сделает ее более точной. Все расстояния необходимо несколько раз перепроверить, чтобы была соблюдена размерность.

,

Установка свай

Прежде чем приступать к монтажу, следует определиться, каким способом будут устанавливаться сваи – механизированным или вручную. Второй способ менее быстрый и требует физических усилий нескольких человек, но при этом он более точный и менее затратный.

Также, перед установкой необходимо позаботиться об антикоррозийном покрытии опор, так как от этого будет зависеть долговечность фундамента. Если грунт абразивный, т.е. имеет включения из мелких камней, песка и пр., то даже двухслойного антикоррозийного покрытия будет недостаточно.

Если вы решили не прибегать к помощи специализированной техники, то для монтажа свай своими руками понадобится нехитрое приспособление в виде лома и двух труб длинной не менее двух с половиной метров, которые можно надеть на лом.

Инструкция установки выглядит следующим образом:

• В подготовленную лунку вписывается свая.
• В отверстие расположенное в верхней части сваи продевается лом, после чего на оба его конца надеваются трубы. Таким образом, с двух сторон создаются рычаги для ввинчивания изделия.
• Несколько человек, взявшись за трубы, идут по круг, ввинчивая сваю. Один человек обязательно должен наблюдать за соблюдением вертикального положения ствола и корректировать его направление.

Конструкцию следует завинчивать в грунт до тех пор, пока винтовая лопасть, которая берет на себя основную нагрузку, не войдет в непромерзающий слой грунта. Для этого необходимо определить глубину промерзания грунта, а также учитывать размеры лопастной части конструкции. В большинстве достаточно погрузить столб на 30 см в несущий слой грунта.

Вывинчивать и снова погружать в грунт опору в одном и том же месте запрещается. Причина – изменение параметров грунта скажется на несущих способностях столба. Начинать закручивать сваи следует с углов фундамента, это позволит обеспечить высокую точность монтажа всех промежуточных опор.

Иногда, в процессе погружения винтовые лопасти или нижняя часть ствола могут наткнуться на какое-нибудь препятствие. Если это случилось ниже уровня промерзания грунта, то конструкцию можно оставить как есть. Большой камень на пути сваи сделает ее более прочной, распределив нагрузку равномерно по грунту.

Также, хорошим показателем является достижение лопастей настолько твердой почвы, что конструкцию не в состоянии повернуть несколько человек. Это также свидетельствует о прочности, при условии, что лопасти погрузились ниже уровня промерзания почвы.

Бетонирование

Так как ствол винтовой сваи является, по сути, трубой, то после установки ее необходимо заполнить бетоном. Во-первых – это придаст веса конструкции, и тем самым сделает ее более прочной, а во-вторых – защитит от коррозии.

Если ствол не заполнить бетоном, то со временем он может набрать воды, что с наступлением морозов приведет к его разрыву. Цементно-песчаный раствор делают в соотношении 1:4. Цементировать наружную часть столба ни в коем случае нельзя.

Разметка высот и обрезка

После погружения опор, приступают к разметке высот столбов. Для этих целей обычно используют оптический дальномер. Если столбы установлены в пластичный грунт, то выравнивание осуществляют путем ввинчивания конструкций. Если это затруднительно, то верхнюю часть опор обрезают болгаркой по выставленному уровню.

Поверх каждого ствола сваи необходимо установить и приварить оголовок, т.е. стальную пластину.Она нужна для равномерного распределения нагрузки по всей площади сечения ствола конструкции.

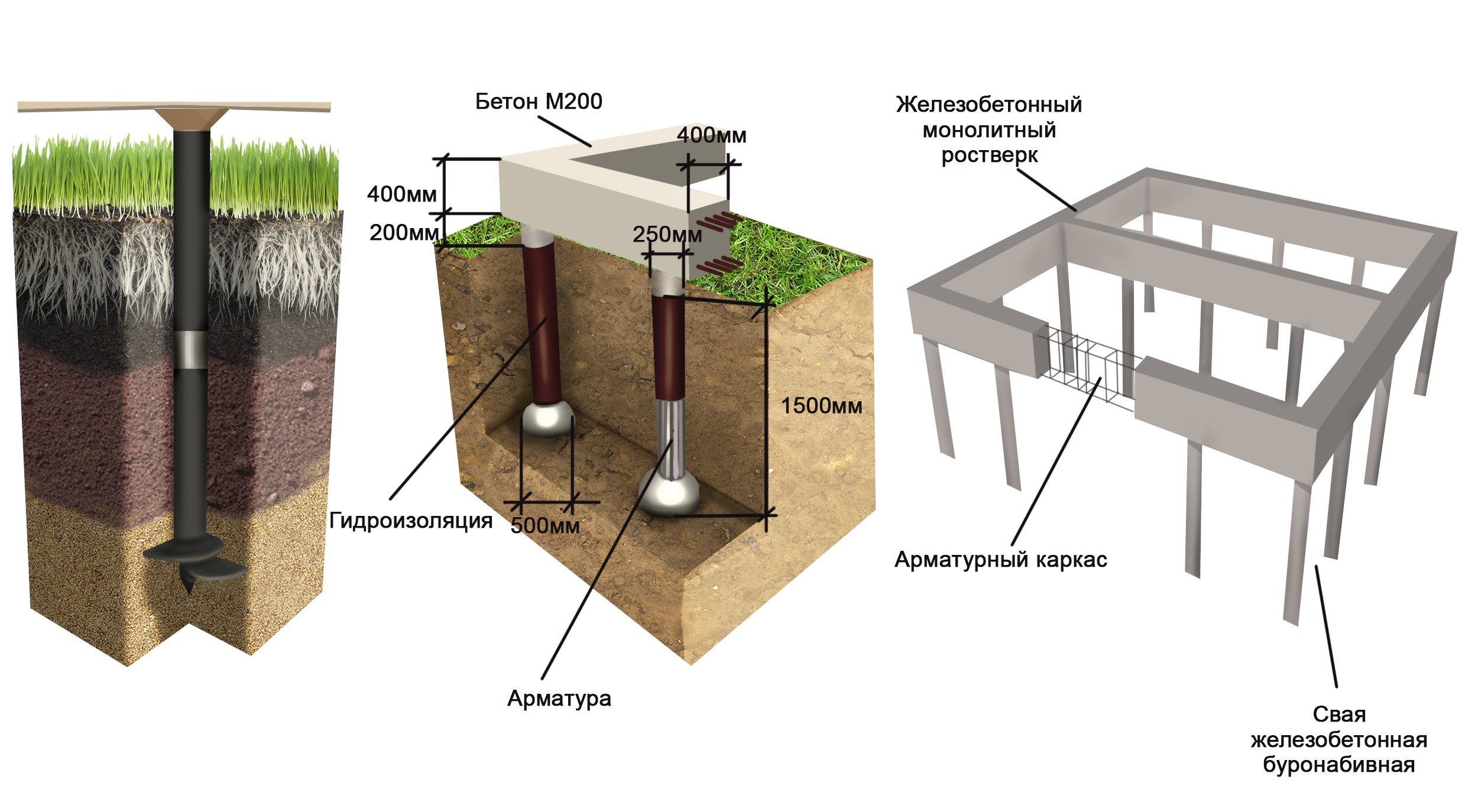

Как сделать свайно-ленточный фундамент правильно?

Свайно-ленточный фундамент на буронабивных сваях Прежде всего, что это такое! Это монолитная бетонная конструкция, которая состоит из бетонных или железобетонных свай и ленточного ростверка, который соединяет сваи между собой и служит несущей перемычкой. Соответственно, строительство такого фундамента нужно начинать не с разметки расположения свай, а с предварительного эскиза будущего здания. Почему это нужно? А это простой расчет, в который входят следующие параметры:

• Выбор строительных материалов для будущего здания, выполнение эскиза сооружения с подробной спецификацией всех материалов для несущих стен и перекрытий;
• Расчет максимальной массы проектируемого сооружения;
• Расчет максимальной нагрузки на существующий грунт с учетом горизонтальных и вертикальных подвижек, а также возможности смещения почвы через сезонные подвижки;
• Выбор типа ростверка. Как правило, для массивных зданий используется ленточный ростверк, который может состоять из бетонных блоков или кирпичной кладки и монтируется под всеми несущими стенами;
• Расчет типа и диаметра свай. А вот тут часто делают ошибки, ведь есть готовые формулы расчета нагрузки на сваи, но они не учитывают параметры состояния грунта и степень его деформации. Если их не учесть, тогда возникнет прогиб в слабом месте с дальнейшим разрушением сооружения.
