Фундамент-шведская плита своими руками: теория и реализация

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
Выкладывается армирующая сетка.
Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

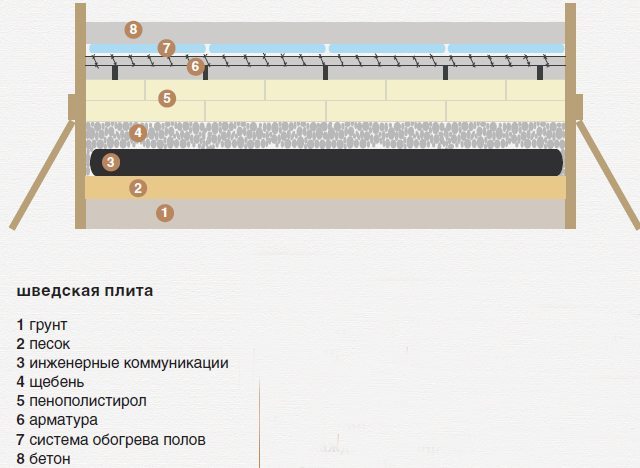

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

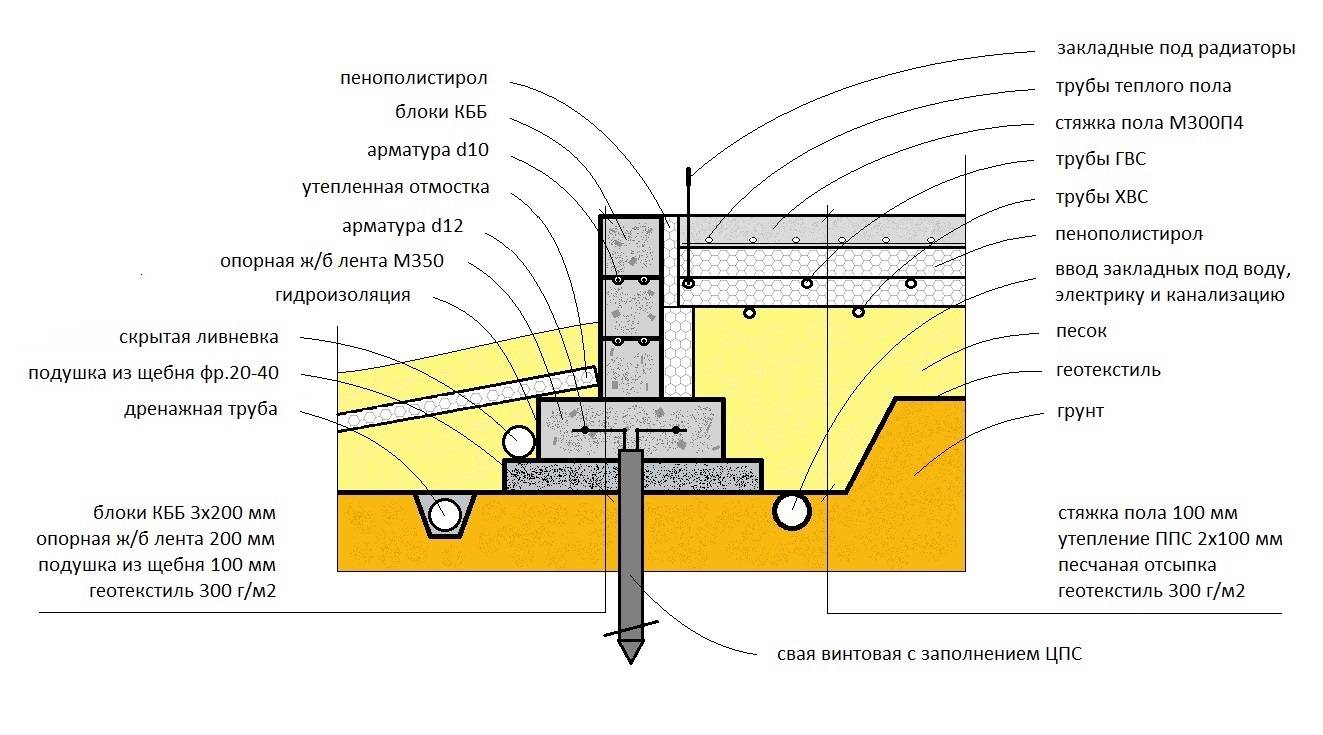

Слои фундамента шведская плита

толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Заливка плиты фундамента

Для бетонирования фундамента необходимо использовать бетон наивысшего качества. Как говорилось в начале: экономить здесь не следует. Может выйти боком. Обычно используют либо бетон B15, известный еще под маркой М200, но лучше использовать высокопрочный бетон класса B 22.5, известный как М300 и выше. Он гарантированно обеспечит надежность и долговечность всей конструкции.

Заливка фундамента происходит несколькими способами. Все зависит от доступности площадки для строительного миксера, в простонародье «бетономешалки».

Самый простой способ подачи бетона — это заливать напрямую из бетономешалки через лоток либо через специальный рукав прямо в опалубку.

Это в том случае, если есть возможность близко подъехать к строительной площадке. Если такой возможности нет, то бетон подают по длинному желобу из досок, проталкивая лопатой, через каждый метр, пока смесь не достигнет опалубки.

После выгрузки бетон необходимо утрамбовать, чтобы он равномерно заполнил все полости. Для этого используют вибратор, погружая его в бетон через каждый метр. В принципе, при отсутствии вибратора, уплотнять бетон можно и лопатой.

Далее плиту выравнивают. Уровень выставляют специальными маячками еще на этапе укладки арматуры. Если верхним краем является край опалубки, то процесс упрощается. В противном случае можно использовать натянутую веревку или куски арматуры. Для выравнивания используют длинный отрезок доски либо алюминиевую линейку, начиная от одного края и плавно ведя к противоположному концу по маякам.

После заливки, уплотнения и выравнивания бетону нужно созреть. При этом необходимо соблюсти некоторые правила:

бетон не должен высохнуть. В первые дни его необходимо смачивать водой. Также это необходимо делать в летнюю жару;
бетон не должен замерзнуть. Если работы проходят в зимнее время, плиту необходимо прогревать либо из тепловой пушки, либо погруженными в бетон электрическими тэнами. При температуре выше +5° достаточно будет накрыть его пленкой или рубероидом;
бетон не должен подвергаться атмосферным осадкам в период схватывания.

Уже через несколько дней опалубку можно будет снять. Строить можно начинать после того, как бетон приобретет хотя бы 70% своих свойств. Это происходит после трех недель созревания. При покупке бетона необходимо серьезно подойти к выбору поставщика. Существует риск, что вместо заказанной и оплаченной вами марки бетона, вам привезут более низкую, а значит, более дешевую марку. Отличить это непрофессионалу практически невозможно.

Не рекомендуется связываться с посредниками. Лучше всего заказывать бетон на больших заводах ЖБИ, которые поставляют бетон для строительства монолитных многоэтажек. В этом случае риск нарваться на недобросовестного поставщика значительно ниже или вообще отсутствует. Цены там могут быть чуть выше средних, но зато у вас будут какие-то гарантии качества.

Укладка утеплителя;

В углы опалубки лучше всего поставить так называемый L – профиль из ППС. Тогда удастся избежать дополнительных мостиков холода на стыках. Заполняем первый слой ППС толщиной 100 мм. Внахлест делаем второй слой. Формируя таким образом пустоты для несущих балок фундамента. Эти балки должны располагаться по периметру и там, где будут располагаться несущие стены. Их размер обычно составляет 300х400 мм.

В дальнейшем они будут служить ориентиром где не требуется прокладывать контуры теплого пола.

Плиты ППС между собой лучше проклеивать специальным клеем или монтажной пеной.

После формирования основания из ППС необходимо связать армирующий пояс.

В какой последовательности производится монтаж шведской плиты?

Соблюдение алгоритма сооружения шведской плиты влияет на прочностные свойства основы и энергосберегающие характеристики. Общий комплекс работ предусматривает:

Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания

Обустройство котлована.
Монтаж дренажных труб.
Прокладку коммуникаций.
Укладку утеплителя.
Армирование.
Сборку теплого пола.
Бетонирование.

Рассмотрим главные особенности этапов.

Размечаем участок

Указанная стадия работ предусматривает перенос проекта фундамента в условия местности

До начала разметки важно выполнить геодезические изыскания, направленные на определение характера почвы и глубины расположения водоносных слоев

В процессе разметки определяются:

контуры фундаментной основы;
пути подключения инженерных коммуникаций.

После разметки важно обеспечить защиту площадки от осадков путем обустройства ливневой канализации

Выполняем земляные работы

Земляные мероприятия включают следующие работы:

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод

Очистку стройплощадки от строительного мусора и растительности.
Извлечение плодородного слоя почвы на глубину 0,4-0,5 м.
Формирование уплотненной песчаной подушки толщиной слоя 30 см.
Извлечение грунта по периметру котлована для дренажных магистралей.
Засыпку глины на дно приямков, увлажнение и уплотнение глиняного слоя.

После окончания земляных работ приступайте к следующему этапу.

Обустраиваем систему дренажа

Последовательность действий:

Постелите геотекстиль.
Насыпьте щебенку.
Уплотните щебень.
Уложите трубы дренажа.
Засыпьте слой щебенки.

После укладки всех слоев застелите подсыпку геотекстильной тканью.

Прокладываем инженерные коммуникаций

При выполнении работ соблюдайте следующую последовательность:

Под плиту необходимо заранее заложить все необходимые коммуникации

Выполните монтаж коммуникаций.
Насыпьте слой песка.
Уплотните песчаную подсыпку.

После монтажа важно проверить правильность подключения инженерных сетей

Подбираем утеплитель и производим его укладку

Выбирая теплоизолятор, отдавайте предпочтение утеплителям с уменьшенной теплопроводностью.

Целесообразно использовать экструдированный пенополистирол, обладающий следующими достоинствами:

стойкостью к развитию микроорганизмов;
экологической чистотой;
устойчивостью к влиянию влаги.

Укладываем арматурную сетку и монтируем обогреваемый пол

При выполнении армирования обратите внимание на следующие моменты:

используйте вязальную проволоку для соединения арматуры;
укладывайте арматурную сетку двумя ярусами;
обеспечьте расстояние до теплоизолятора 30-40 мм.

Монтаж магистралей обогрева выполняйте с учетом планировки. Используйте пластиковые подставки для прокладки труб.

Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб

Монтируем опалубку

Монтаж шведской плиты требует сооружения опалубки по периметру фундамента. Для опалубки используются фанерные или дощатые щиты, укрепленные подпорками. Внутренняя поверхность опалубочной конструкции выстилается полистирольными листами. Они обеспечивают теплоизоляцию фундаментной основы с торцевой части.

Выполняем заливку бетонной массы

При бетонировании соблюдайте следующие требования:

заливайте бетон 10-сантиметровым слоем;
производите заливку с интервалом не более часа;
применяйте вибратор или плиту для трамбовки бетона.

УШП фундамент: технология бетонирования основания

Завершающим этапом монтажа утепленной плиты фундамента является заливка основания бетонным раствором

Здесь важно выполнить процесс одноразово. Для этого можно воспользоваться автобетоносмесителем с установленным бетононасосом

Раствор равномерно распределяется по поверхности при помощи лопат и кельм. Чтобы получилась однородная поверхность, заливка не должна растекаться на расстояние более 1,5 м в диаметре.

Порционная заливка может выполняться с интервалом в 1 час. Если необходимо прерваться на более длительное время, следует организовать рабочие швы. После возобновления работ их смачивают водой и обрабатывают грунтовкой из цементного молочка. Раствор следует уплотнять при помощи виброплиты или глубинного вибратора.

Для того чтобы конечная поверхность была ровной, основание шлифуется

Это важное мероприятие, поскольку бетонная плита является полом первого этажа. В противном случае придется дополнительно затрачиваться на выравнивающую стяжку

Завершается работа над УШП фундаментом заливкой бетона и его затиркой\шлифовкой

В период застывания основания следует создать надлежащий уход за бетонной поверхностью. В жаркую погоду необходимо увлажнять фундамент и закрывать его от осадков полиэтиленовой пленкой. Распалубку можно проводить по истечении 48 часов при температуре 30 градусов, а спустя 5-7 суток – в холодную погоду при температуре 10-12 градусов.

УШП фундамент под ключ: цена работ

Утепленная шведская плита является современным методом оборудования фундамента, который набирает популярность в частном и коттеджном домостроении. Сегодня многие строительные компании предлагают выполнить качественный и быстрый монтаж УШП под ключ, цена которого зависит от размеров основания, местонахождения участка, свойства грунта, перечня работ и пожеланий заказчика. Она рассчитывается индивидуально для каждого конкретного случая. Воспользовавшись калькулятором УШП, который легко найти на специализированных сайтах в сети Интернет, можно также самостоятельно рассчитать приблизительную стоимость работ. Здесь понадобятся такие данные, как площадь и периметр основания, высота ребра плиты.

В основной перечень услуг входят такие мероприятия:

подготовительные работы перед началом строительства: разметка участка, выемка грунта;
укладка геотекстиля;

Цена монтажа кв. м УШП фундамента начинается от 5500 руб. и выше

устройство песчано-гравийной подушки;
монтаж всех систем коммуникаций;
изготовление и установка опалубки;
монтаж теплоизоляции и системы теплого пола;
вязка арматурного каркаса из прутьев с помощью вязальной проволоки;
заливка бетоном с уплотнением глубинным вибратором;
шлифовка основания.

Цена кв. м шведской плиты фундамента начинается от 5500 руб. Чем больше площадь основания, тем ниже будет стоимость. Например, цена утепленной шведской плиты габаритами 150-200 м² составит 7500 руб., а размером 50-70 м²– 9000 руб.

Несмотря на то что стоимость на возведение УШП фундамента превышает затраты на традиционное монолитное основание, такое устройство в будущем позволит значительно экономить на отоплении.

На УШП фундамент просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление

Использование технологии утепленной шведской плиты поможет существенно сократить расход материала, снизить сроки, отведенные на строительство. Благодаря вмонтированному теплому полу удастся сэкономить на отоплении помещений за счет высоких энергосберегающих характеристик основания данного типа. Чтобы получить качественный и долговечный фундамент, рекомендуется заказать УШП в специализированных компаниях.

Минусы такого основания

1. Высокая стоимость. Цена УШП выше, чем у малозаглубленной ленты и плиты. Но если сложить стоимость фундамента другого типа, системы отопления, утеплителя, опалубки и ежемесячную плату за тепло, то шведская плита выйдет дешевле. Тратиться придется сразу, а для большинства это существенный недостаток.

2. Не подойдет для неровных участков. УШП проблематично строить на склоне, да и не целесообразно. Но плитный фундамент также имеет этот недостаток.

3. Нельзя обустроить подвал или высокий цоколь. Исторически сложилось, что русские избы на севере имеют большой подпол и высокий цоколь, но в случае с УШП такая конструкция невозможна, поэтому лучше выбрать другой тип фундамента.

4. Высокая квалификация. Необученная бригада вряд ли справится с обустройством шведской плиты. Если работы сделаны некачественно, то весь смысл УШП пропадает. Если вы никогда не занимались строительством, лучше заказать фундамент под ключ.

5. Нельзя отремонтировать коммуникации. Достать трубы из бетонной плиты невозможно, поэтому придется делать все на совесть, чтобы ломаться было нечему. Правда можно соорудить запасной трубопровод, но на это уйдут деньги и время.

Фундамент по технологии УШП — это не волшебное основание под любой дом, а эффективная система, которая работает, когда выполнены все условия. Решать, подойдет он вам или нет, нужно сопоставив плюсы и минусы в конкретном случае и рассчитав все нагрузки.

Технология монтажа

Делать УШП без проекта — пустая трата времени. Поэтому перед началом работ просчитайте нагрузку вашего дома, нарисуйте схему теплого пола, найдите поставщиков строительных материалов в вашем регионе.

1. Очищаем площадку от растительности и мусора.

2. Копаем яму, если ниже находится грунт с низкой несущей способность, например, торфяник, придется заменить его полностью. Укладываем в котлован геотекстиль.

3. Закладываем песчаную подушку толщиной 15‒20 см, смачиваем и трамбуем виброплитой послойно.

4. Обустраиваем кольцевую дренажную систему, проводим коммуникации (водопровод, канализация, заземление, электросеть).

5. Засыпаем гравий средней фракции, трамбуем.

6. Ставим боковую опалубку из экструдированного пенополистирола, укрепляем ее досками.

7. Укладываем пенополистирол под основание, минимальная толщина — 20 см. Для УШП обязательно наличие ребер жесткости по периметру и в месте, где будут несущие стены.

8. Собираем арматурный каркас, устанавливаем на поверхность ЭППС с помощью ПВХ фиксаторов.

9. Монтируем теплый пол, привязывая его к арматуре нейлоновыми хомутами. Перед бетонированием обязательно проверяем функционирование системы.

10. Заливаем бетон марки М200‒М250. Обычно толщина плиты — 10 см, а ребер жесткости — 20 см. Если соорудить конструкцию толще, бетон невозможно будет эффективно прогреть

Важно провести все работы за один раз. Чтобы уплотнить смесь, нужно применять электровиброуплотнитель. 11

Делаем утепленную отмостку, чтобы исключить морозное пучение грунта

11. Делаем утепленную отмостку, чтобы исключить морозное пучение грунта.

Расценки

Если вы заказываете работы под ключ, средняя цена за 1 м2 фундамента начинается от 8000 рублей и зависит от расположения вашего участка, опыта компании, производителей и размера постройки. Если площадь здания меньше 100 м2, стоимость монтажа фундамента по типу УШП начинается от 9500 рублей.

В цену входят:

Материалы: песок, гравий, геотекстиль, трубы для дренажа, бетон, экструдированный пенополистирол, доски для поддержки опалубки, система теплого пола.
Работы: котлован, укладка дренажа, теплого пола, коммуникаций, установка опалубки, бетонирование.

Расценки на шведскую плиту зависит от качества материалов. Застройщики сомневаются, выдержит ли экструдированный пенополистирол нагрузки от дома. Он выстоит, если приобретете его у нормального производителя. Найти хорошую продукцию на региональном строительном рынке — проблема, поэтому и появляются минусы, которых не существует.

В таблице представлены марки ЭППС, который может выдержать нагрузки от фундамента в течение 30‒50 лет. Цены актуальны на конец 2015 года. Эти утеплители испытывали, вся документация есть на сайтах производителей. Технониколь и Пеноплэкс — российские компании. Материалы части зарубежных фирм делают на территории нашей страны.

Марка	Стоимость м3, рубли
XPS Технониколь CARBON ECO SP	5 000
URSA XPS N-III	4 300
Стайрофоам 300 А‒120	4 600
Пеноплэкс ГЕО	5 000

Расчет плитного фундамента

В отличие от ленточного основания, для расчета плитного фундамента потребуется уточнить намного меньше параметров. Нам потребуется узнать несущую способность грунта и самого бетона. Также стоит убедиться в том, что плиточный фундамент будет способен выдерживать вес будущей постройки. Для этого разделим общий вес конструкций (бетонного основания и постройки) на общую площадь фундамента.

Рассмотрим пример. Сухой грунт обладает несущей способностью 2 кг/см2, используем мы бетон марки М 150 с несущей способностью 163 кг/см2. Исходя из этих данных получается, что фундамент и постройка не должны оказывать на грунт давление более 2 кг/см2.

Расчет толщины плитного фундамента также будет зависеть от этих показателей. Допустим, вы планируете построить баню в 2 этажа 10 х 10 м, соответственно площадь основания составит 100 м2. Если толщина фундамента будет 20 см, то его приблизительный вес (учитывая армопояс) составит порядка 100 тонн. При толщине стенок постройки в 25 см, общий вес всего сооружения увеличится еще на 30 тонн. Но, ведь в доме будет еще находиться мебель, оборудование и люди. Прибавляем еще 70 тонн и получаем 300 тонн. Если разделить эту величину на 100 м2, то мы получаем приблизительно 0,1 кг/см2 – это и будет давление, оказываемое постройкой на грунт.

Полезно! Если вы планируете возвести мелкую постройку, например плитный монолитный фундамент под гараж, то минимальная высота основания может быть 10 см. Если же речь идет о жилых домах, то минимально допустимая толщина составляет 20 см.

Однако, стоит учитывать, что это только приблизительный расчет. Независимо от того, планируете вы возвести плитный монолит или ленточный фундамент самостоятельно, лучше внимательно изучить:

ГОСТ 25100 – чтобы разобраться с классификацией грунтов;
СП 70.13330 – где говорится об ограждающих и несущих конструкциях;
СП 28.13330 – антикоррозийные покрытия силовых каркасов зданий;
ВСН 29-85 и 37-96 – изготовление и проектирование МЗФ.

Нужно учитывать, что плитный фундамент очень сильно отличается от «ленты», поэтому площадь опирания и другие параметры будут разниться.

После составления проекта, начинаем готовить разметку под плитный фундамент своими руками.
