Габионы своими руками — пошаговая инструкция

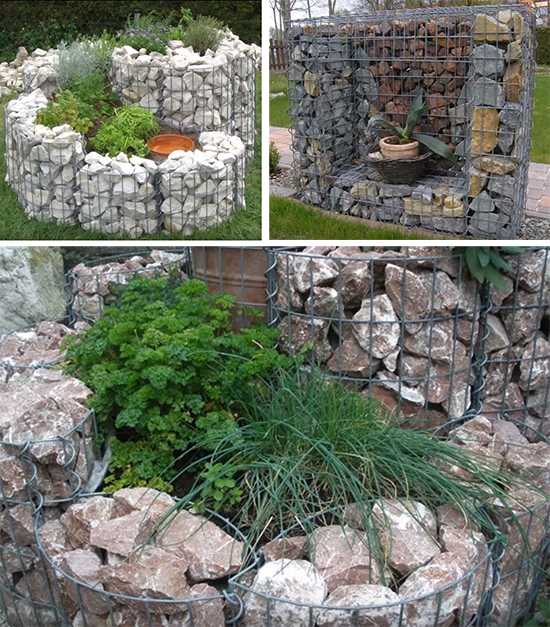

Клумба из габиона

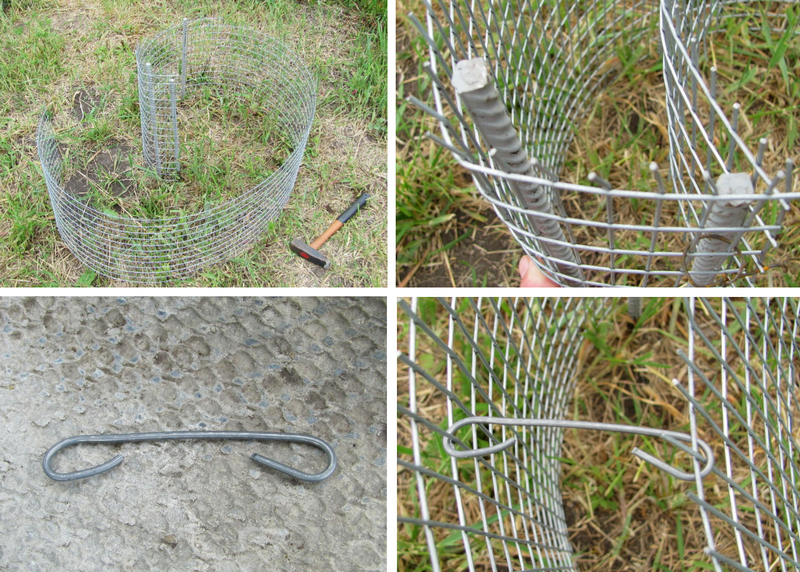

В процессе работы поможет пошаговая инструкция по сборке клумбы из габионов своими руками:

1. Для начала нужно изготовить два сетчатых параллелепипеда без крышки. Стенки соединяют проволокой или сваркой. Причем габариты одного из них меньше первого на ширину используемого наполнителя.
2. Сначала крепят штырями к земле больший каркас, потом внутрь него устанавливают меньшую конструкцию и тоже фиксируют к грунту.
3. Пространство между стенками двух параллелепипедов заполняют камнями или другим наполнителем. Сверху устанавливают сетчатую крышку и закрепляют ее проволокой.
4. Внутрь получившейся конструкции насыпают грунт и высаживают цветы.

Что такое габионы?

Габионы — это конструкции из металлической сетки определённой формы, которые заполняются камнями. Они универсальны и позволяют решать множество задач, связанных с благоустройством. Их легко изготовить своими руками и установить в нужном месте. Такие корзины с камнями дешёвые и не нуждаются в дополнительном уходе.

Сетку для габионов можно сделать своими руками, но это процесс нелёгкий, занимает много времени, требует наличия оборудования. Поэтому покупают готовую оцинкованную сетку. В Европе используют специальные пластиковые сетки.

Перед приобретением материала для коробов точно определяют размеры и место установки будущей конструкции, условия эксплуатации. Большие по массе сооружения делают из более толстой и прочной сетки, чем лёгкие элементы. Для монтажа потребуется также мягкая проволока с антикоррозионной защитой. Массивные конструкции дополнительно укрепляют арматурой и металлическими полосами.

Внутри ёмкость заполняется камнями, которые подбираются с учётом их декоративности. Широко используют природные камни : булыжники, крупный щебень, бут, гальку.

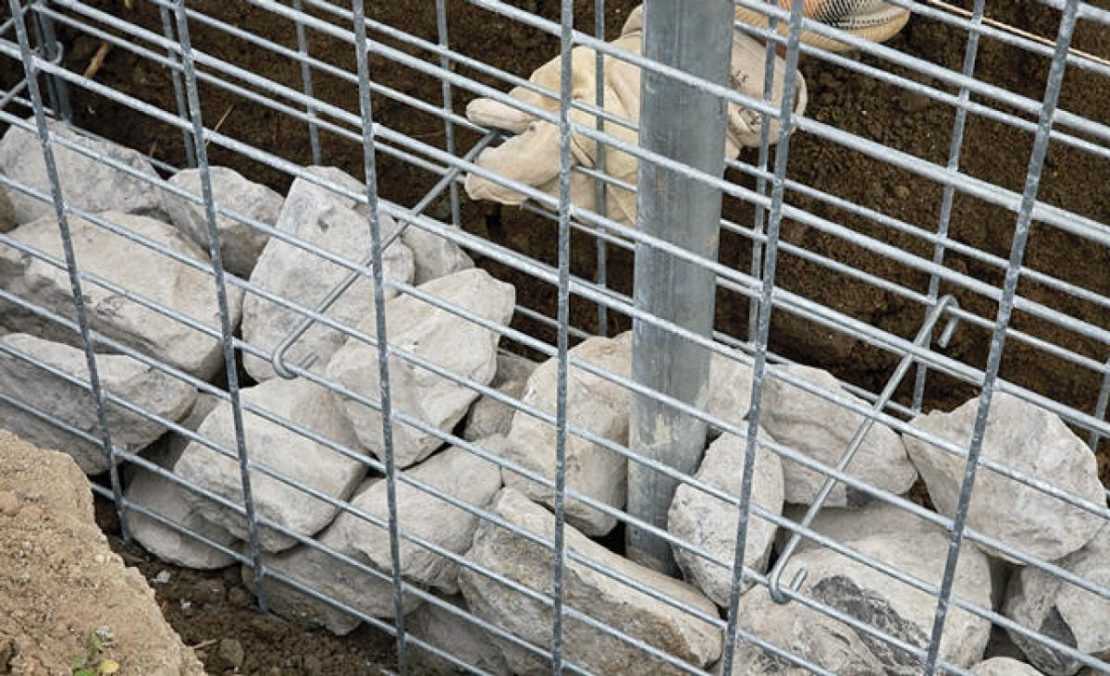

Наполнение габиона камнями

В процессе укладки наполнителя придерживаются следующих правил:

1. Каркас лучше заполнять не сразу, а постепенно. Сначала камни закладывают на половину конструкции.
2. После этого противоположные стенки стягивают проволокой, добиваясь их параллельности. Это делают по той причине, что под тяжестью камней они будут выпячиваться. Для закрепления используют расчалки из прочной проволоки. Места установки этих элементов зависят от особенностей конструкции.
3. После этого заполняют сетчатый короб камнями до самого верха.
4. Затем верхние участки боковых стенок снова стягивают расчалками.

Что такое габион и для чего он нужен

Слово «габион» французского происхождения и дословно переводится как «большая клетка». Так называют металлические сетки, которые выполняются из крученой проволоки. Обычно форма габиона действительно напоминает клетку, хотя можно сделать и более фигурные варианты, которыми можно оригинально украсить дизайн своего участка. В сетки засыпаются различные камни, которые и создают привлекательный, аккуратный вид забору.

В отечественной терминологии в соответствии с ГОСТ Р 51285-99 габионы еще называют габионными сетчатыми изделиями (ГСИ). Требования нормативных документов предполагают использование металлических ячеек, которые представляют собой правильный шестигранник. Однако в ландшафтном дизайне можно использовать совершенно разные варианты, поскольку ГОСТ содержит предписания к использованию изделий в хозяйственной сфере.

Применяются габионы в разных сферах:

• в дизайне участка – в качестве огораживания территории и фигур;
• защите прибрежной полосы от размыва водой в период половодья;
• укрепление опор мостов и прочих инженерных конструкций для защиты их от размывания талыми, осадочными или грунтовыми водами;
• в военных целях габионы начали применяться еще в 18 веке – с их помощью защищали орудийные батареи от пуль, шрапнели; в этом качества ГСИ применяются до сих пор в локальных войнах.

Таким образом, если изначально габионы использовались в чисто практичных, защитных целях, то теперь они становятся одним из современных средств дизайна.

Какие преимущества дают габионы

Причина популярности габионов заключается в тех преимуществах, которые они дают в сравнении с другими каменными изделиями:

1. Габионы стоят намного дешевле, чем монолитные каменные плиты и доставить их до нужного места гораздо проще.
2. С габионами проще работать, чем с плитой.
3. Габионы позволяют проявить намного больше творческой фантазии, поскольку каменная плита имеет заранее заготовленную форму, а сетку можно соорудить любого размера и вида, приспособив конкретно под свой участок.
4. Благодаря тому, что металлические сетки гнутся очень хорошо, то габион естественным образом примет форму поверхности, на которую он поставлен. В результате даже в период половодья, дождливый сезон конструкция будет стоять довольно устойчиво без дополнительных опор.
5. Сам по себе габион очень долговечен: от влаги и перепады температур камни и металл практически не портятся. К тому же специальную дренажную систему для отвода воды делать нет необходимости – в итоге во время монтажа экономится время и деньги.
6. По уходу подобные конструкции также нетребовательны – достаточно просто следить за внешней чистотой.
7. Габионы, использующиеся в качестве ограждения, хорошо поглощают шум и удерживают пыль с дороги, которая оседает на неровной, рельефной поверхности камней.
8. Габионы могут хорошо укрепить грунт на участке, если выложить конструкции по его периметру – камни более надежно, чем текстильное волокно, песок и прочий дренаж защищают от размыва.
9. Наконец, ограждение, опора или фигура из габиона – это действительно безопасное изделие с точки зрения экологичности: камень и металл не создают никакой угрозы здоровью и не загрязняют участок.

Таким образом, габионы – это металлические сетки, которые наполняются камнями (бывает, что и другими подручными материалами). Собрать габионы можно своими руками – пошаговые инструкции достаточно просты.

Единственным минусом этих изделий является их достаточно большой вес. Если небольшие габионы можно убрать и вручную, то для более капитальных вариантов нужно тщательно продумывать место размещения – перемещать их без повреждения сетки практически невозможно.

Габионы своими руками: пошаговая инструкция строительства и его особенности

Чтобы упростить себе работу – можно приобрести готовые конструкции. Современные магазины предлагают широкий спектр изделий для формирования габионов. Но готовые детали каркасов не всегда соответствуют необходимым размерам. В некоторых случаях легче создать габион собственноручно. Первый этап строительства подразумевает проектирование будущей композиции и расчет необходимого количества материалов. При желании сделать конструкцию своими руками, фото габионов можно использовать для вдохновения и создания дизайна для собственного уникального проекта.

Проектирование осуществляется по следующей схеме:

Снятие замеров с территории.
Нанесение разметки.
Перенос разметки на бумагу (план расположения конструкций).
Составление чертежей для каждого объекта.
Выбор наполнителей и материалов.
Расчет необходимого количества материалов.

Пошаговая схема сборки габиона и наполнения его камнями

Для достижения высокой прочности, рекомендуется выполнять закупку сетки с двойным кручением. Она имеет гибкую структуру, легко хранится и транспортируется, прочна и устойчива к негативному воздействию внешних факторов.

Необходимые материалы для строительства

Перед тем, как сделать габион своими руками, следует позаботиться о наличии необходимого инструментария, основных и расходных материалов.

Для заполнения габиона можно использовать остатки строительных материалов

К расходным материалам относятся:

• скобы, предназначенные для соединения рядом стоящих стенок, или проволока спиралевидной формы;
• геотекстиль;
• штыри, выполненные из стали (используются для фиксации изделий в почве);
• расчалки из стали (предназначены для выполнения стяжки стенок с противоположным типом размещения в отношении друг друга).

Чтобы обезопасить свои действия и уменьшить время проведения работ, нужно использовать дополнительные инструменты.

Схема сооружения габиона с бетонным фундаментом

Перечень сопутствующего инструментария включает:

• монтировку;
• плоскогубцы;
• отвес;
• лопату;
• молоток;
• рукавицы для защиты рук из материала с высокой плотностью.

Дизайнеры нередко придают природному ландшафту территории интересные и неповторимые рельефные формы. Данный тип конструкций настолько прочен, что может быть использован для формирования возвышенностей и впадин.

Поверх ландшафта можно создавать из габионов клумбы своими руками, а также водопады, искусственные водоемы, фонтаны и прочее.

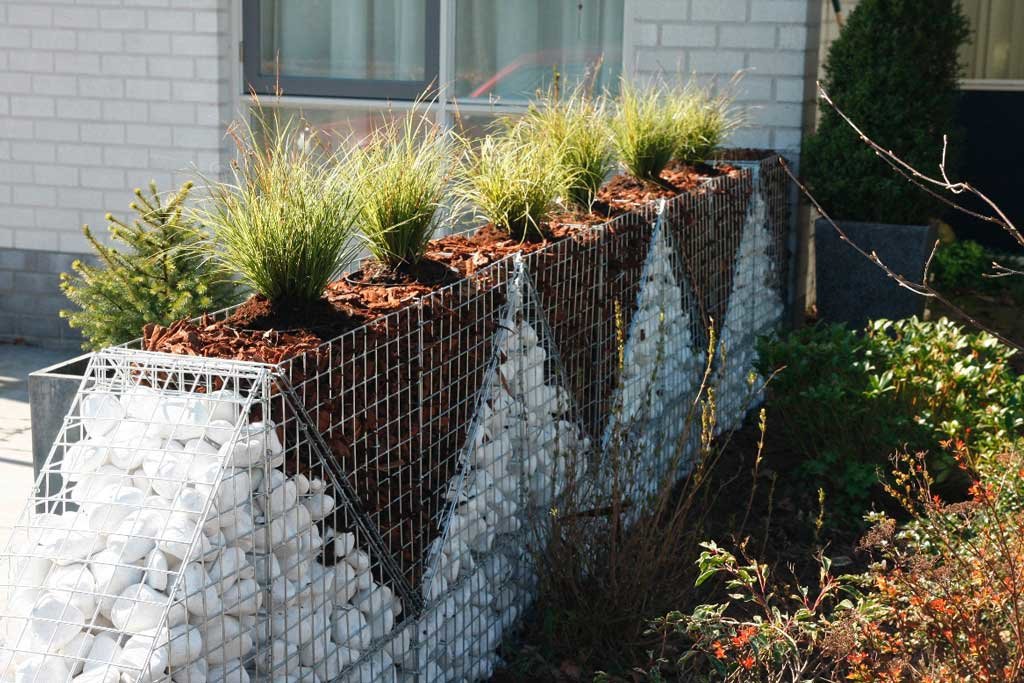

Клумбы из габионов отлично вписываются в ландшафтный дизайн

Выбор материала для стенок обычных и сварных габионов

Металлическая сетка используется в тех случаях, когда в основе проекта по созданию габионов лежит применением матрацев Рено. Чаще всего необходимость в использовании таких изделий возникает при намерении построить на территории участка объект со сложной конфигурацией. В этом случае матрацы Рено располагаются по линиям изгиба. Они могут устанавливаться по дуге или размещаться на отдельных участках конструкции там, где необходим поворот или изгиб каркаса. Этим видом материала отделываются цветочные клумбы или фонтаны.

Для строительства габионов необходимо выбирать сетку с толщиной не менее 2,7 мм

Для изготовления габионов не рекомендуется использовать материал, толщина которого составляет менее 2,7 мм. В таблице указаны расценки на изделия, выполненные из оцинкованной стали, с толщиной 3 мм.

Средняя цена сетки для габионов:

http://7dach.ru/MoySad/gabiony-svoimi-rukami-2-master-klassa-118200.htmlhttp://www.ogorod.ru/ru/yard/bench/15219/Kak-sdelat-gabiony-svoimi-rukami.htmhttp://ibuildrussia.ru/gabiony-svoimi-rukami-poshagovaya-instrukciya-sozdaniya-kamennyx-konstrukcij-na-uchastke

Основные виды

Габион может различаться не только по своей форме, размерам и габаритам, но также и по своему функциональному назначению. Существует четыре основных вида конструкций.

1. Чаще всего для изготовления используются нестандартные формы сооружения. Это могут быть какие-либо абстрактные композиции, конкретные формы определённых предметов, животные, композиции геометрических форм и многое другое. Такой вид сооружений превосходно подходит для декоративной отделки участка, поскольку никакой особой функциональной нагрузки не несёт. Во многом форма изделия зависит лишь от фантазии владельца участка.
2. Габион плоской формы, или как его ещё принято называть матрасный, всегда является невысоким плоским изделием с большой шириной. Такая форма строения, как правило, редко используются в ландшафтном дизайне. Её функциональное назначение – опора для других крупных конструкций, укрепление берегов домашнего пруда или подпорка для крутых склонов, находящихся на участке.
3. Коробчатой формы габионы используются не только для облагораживания участков, но и в качестве укрепительного сооружения для береговых скосов и заградительных конструкций. Отличается объёмными габаритами, поэтому для перераспределения нагрузки при изготовлении коробчатых габионов всегда используют специальные перегородки.
4. Последний вид – это цилиндрическая форма конструкции. Используется, как правило, в качестве подпорок для дачной мебели или как декоративный элемент для украшения участка.

Размеры декоративных сооружений могут быть совершенно различными, независимо от вида габиона, поскольку тут всё зависит лишь от фантазии хозяина участка и предназначения конструкции.

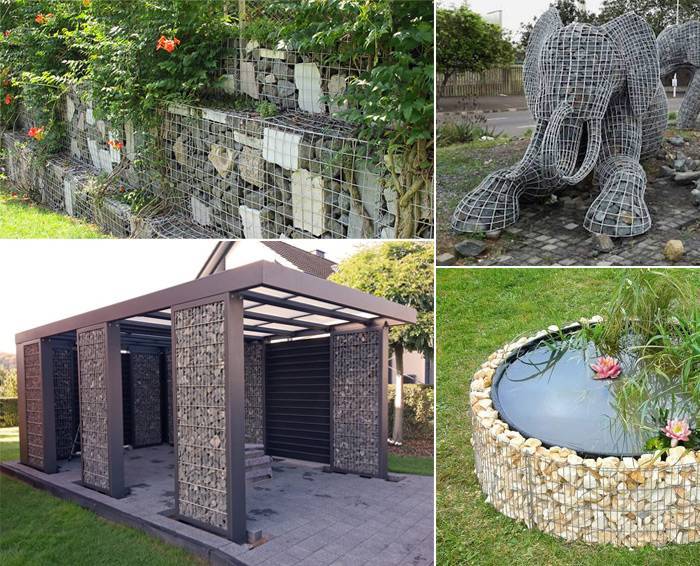

Идеи применения габионов

Один из вариантов устройства габионов – формирование клумб с сетчатым дизайном. Клумбы из габионов, имеющие разные формы, будут подчеркивать яркость растительности и создадут аккуратное разделение между цветником и окружающей местностью. Аналогичным образом вы можете оформить и овощные грядки из габионов.

Также можно обеспечить укрепление берегов пруда габионами сварного типа. Так вы сможете добиться аккуратного и привлекательного оформления непрерывной береговой линии. При этом сохранится экологическая безопасность материала, сократится воздействие гидростатики на грунт, а растения, характерные для этой местности, смогут расти и дальше, поскольку будут без препятствий прорастать сквозь габионные наполнители. Так что с течением времени такие габионы на даче даже не будет видно. А подводный мир пруда из габионов будет и дальше развиваться.

Кстати, этот метод укрепления популярен и в силу низкой себестоимости. Чтобы установить надежные габионы, вам не придется тратить много средств, при этом предельный срок эксплуатации таких конструкций – достаточно высок, так что вы сможете обеспечить сохранность водных объектов на долгие годы.

Еще одна уже устоявшаяся традиция – создание подпорных стенок из габионов. Например, из этих конструкций можно выполнить стенки для летнего душа или зонировать загородный участок, выделив сад, зону отдыха и подчеркнув другие территории.

Зачастую подпорные стенки сооружаются в несколько уровней, поэтому габионы считаются одними из лучших составляющих таких конструкций, поскольку они очень просто устанавливаются, и монтаж не требует привлечения специалистов.

Также многих интересует, как сделать забор из габионов своими руками. На самом деле, все довольно просто. Делается габионный забор даже легче, чем бетонный, но не уступает ему по показателям прочности.

Фундамент для такого ограждения не нужен, так что вы не создадите беспорядок на территории дачного участка во время проведения строительных работ. Достаточно установить сетки с наполнителями – и надежно закрепить их на нужной местности.

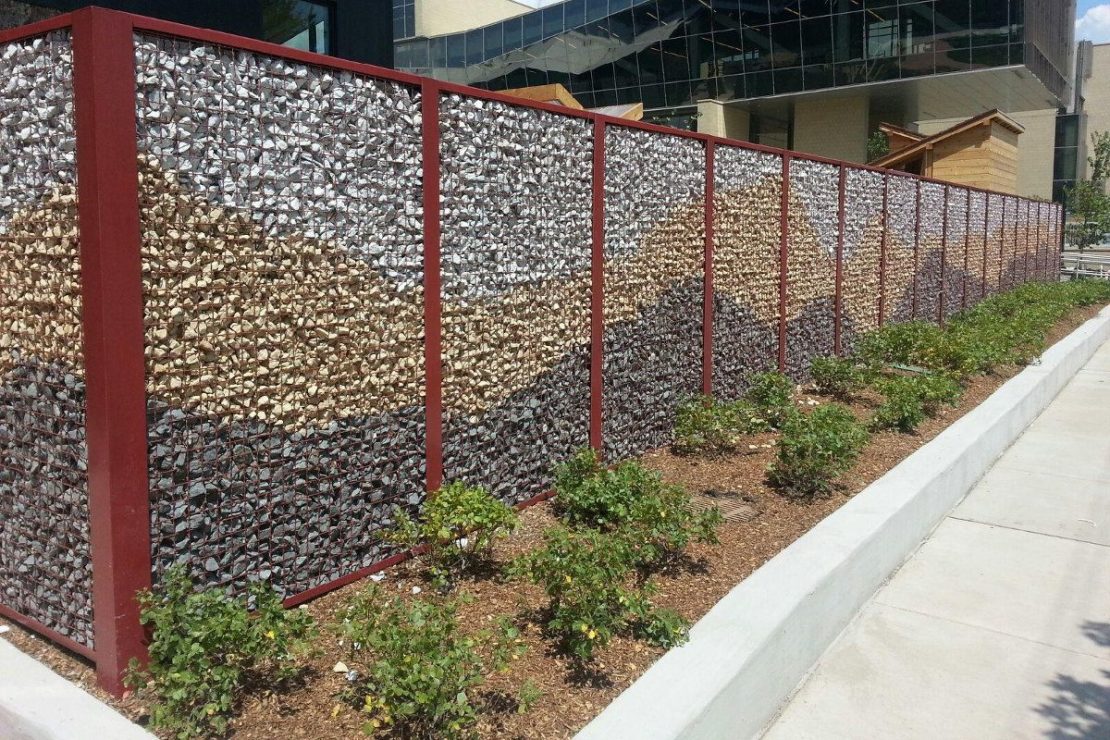

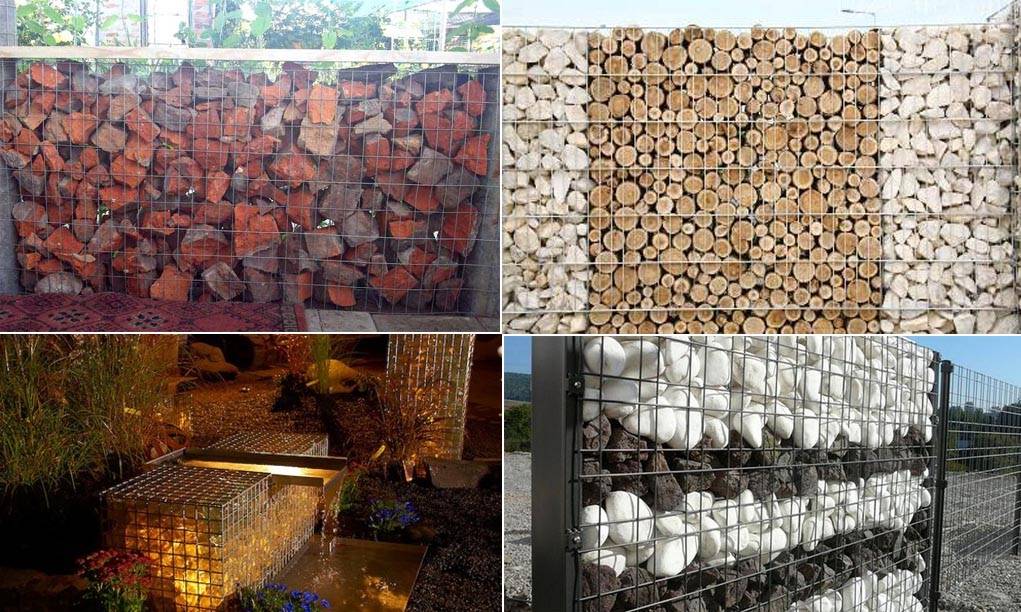

Забор из габионов, фото

При этом форма забора может быть разной, поскольку габион некоторых видов может сгибаться в любую сторону. Еще одно преимущество такого забора заключается в том, что он будет гармонично смотреться рядом с деревьями и прочей зеленью, а также декоративными элементами (например, из кованого метала). Такое ограждение всегда выглядит необычно и ярко на фоне природы и сохраняет свою красоту на продолжительный срок. И даже в зимний сезон вам не придется думать о способах сохранности самодельного забора.

Следующая идея заключается в создании мангала из габиона. Также это может быть уличный камин или барбекю. Чтобы соорудить такую основу, необходимо знать некоторые нюансы. Прежде всего, тщательно продумайте наполняемость сеток, поскольку некоторые камни могут «стрелять» при повышении температур.

Мангал или камин можно сделать автономными или встроить в декоративную стенку в зоне отдыха, которая тоже выполняется из габионов больших размеров.

Если вы любите отдыхать на свежем воздухе, предлагаем вам рассмотреть еще один интересный вариант – беседку из габионов. В этом случае прочные сетчатые конструкции будут играть роль основы для кровли.

Форма и габариты такой беседки могут быть абсолютно любыми, так что внутри без проблем разместится и большое количество ваших гостей.

Также для вашего комфорта можно придумать, как оформить мебель из габиона. Ее можно поставить в садах или возле прудиков. Основой такой мебели будет служить габион любой формы, а столешницу или сидение вы сможете изготовить из дерева, обработанного для большей надежности.

Как вариант, можно удачно использовать габионы для цветов. Например, изготовить специальные контейнеры для выращивания крупных растений. Не менее популярны и вазоны из габионов всевозможных геометрических форм.

Габионы можно задействовать для любой зоны загородного участка. Он заменит бордюры, цветники, альпийские горки, декоративные статуи и скульптуры, украсит фонтанчики и прочие элементы, украшающие природный ландшафт, а также замаскирует некоторые недостатки оформления участка, если в этом есть необходимость.

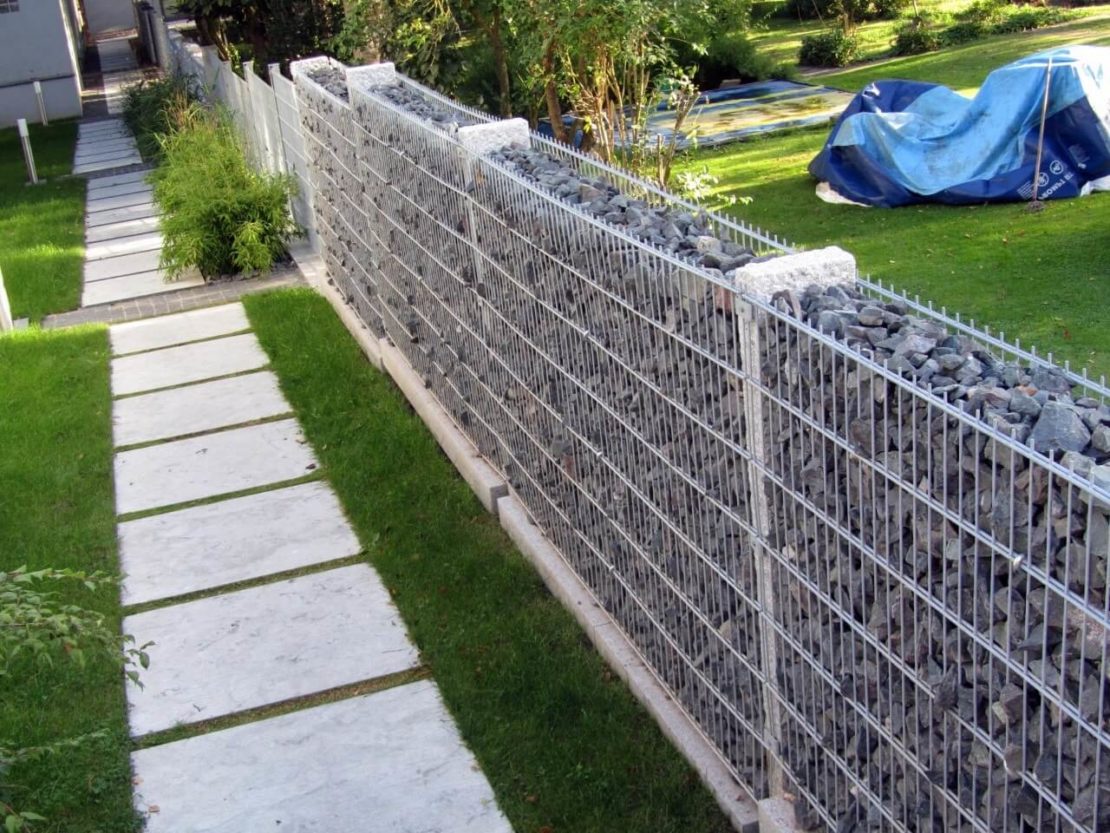

Забор из габиона

Чтобы соорудить забор из габионов своими руками, нужны материалы:

• сетка, изготовленная сварным способом, – она прочнее и выдерживает больший вес наполнения;
• трубы из стали для опорных столбов;
• камни крупного размера;
• мелкий щебень для внутренней засыпки;
• геотекстиль;
• ручной бур;
• паста цинковая;
• бетонная смесь для заливки ям;
• вязальная проволока;
• уголки металлические;
• метизы.

Забор из габионов занимает немного больше места, чем обычные конструкции, при изготовлении требует немало времени. Преимущества ограждения – не заливают фундамент, а каркасное сооружение можно ставить на сложных грунтах.

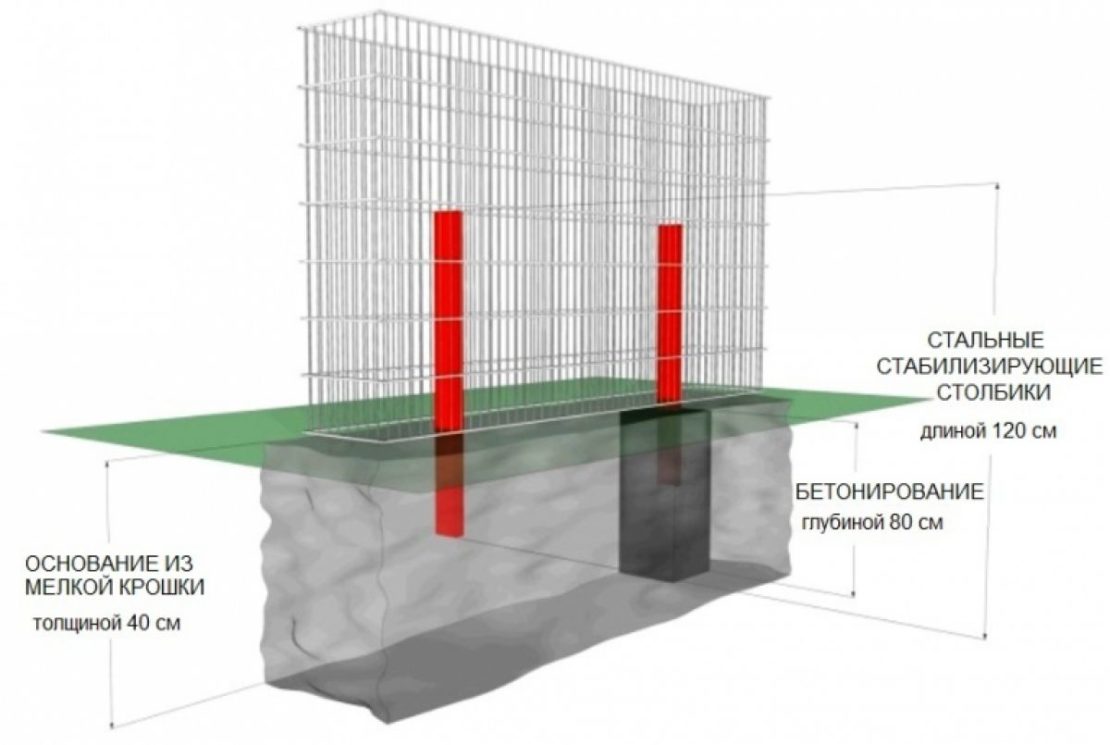

Изготовление фундамента для забора из габиона

Сделать забор из габионов своими руками поможет пошаговая инструкция:

1. Заранее размечают место под строительство. Определяют ширину и длину забора.
2. Зону расчищают от сорняков, деревьев, корней.
3. Поверхность выравнивают.
4. Ручным буром делают в грунте ямы под опорные столбы. Глубина ямы до 500 мм, шаг не более 2,5 м. Частота вбивания опор зависит от нагрузки и декоративных особенностей сооружения.
5. В подготовленные ямы ставят столбы, заливают готовой бетонной смесью. Оставляют состав набирать прочность не менее 4 суток.

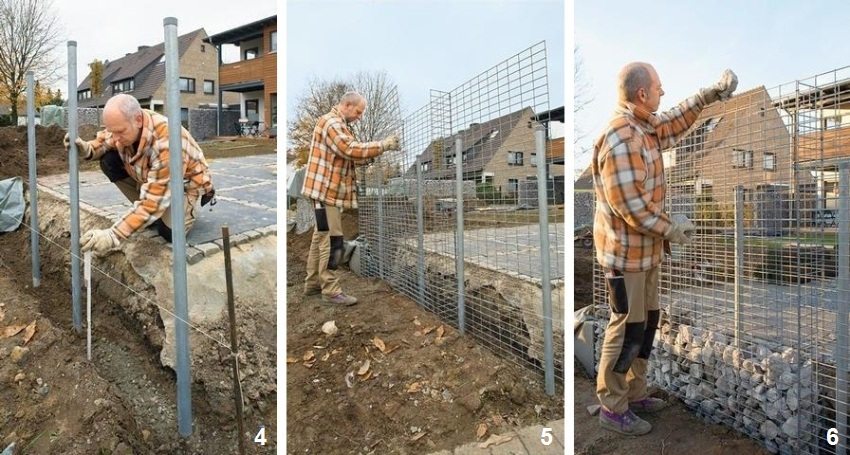

Монтаж сетки

Поэтапная техника натягивания сетки:

• от рулона готовой сварной сетки отрезают куски нужной длины;
• всего полотен будет не менее 6;
• одно полотно – дно, остальные – стенки, крышка;
• укладывают дно, затем поочередно боковые стенки;
• связывают элементы проволокой;
• готовый короб устанавливают между столбами и фиксируют металлическими штырями;
• проволочную емкость прикрепляют к опорным столбам хомутами, гайками или болтами;
• заполняют каркас камнями, выбирая наполнитель нужных фракций;
• укладывают крышку, закрепляют ее проволокой;
• углы готового забора дополнительно фиксируют уголками.

Наполнение габиона камнями

Пошаговая инструкция установки габионов своими руками не будет полной без правил укладки камней.

Техника такая:

При высоте короба более 500 мм секции заполняют камнями одновременно и постепенно. Сначала укладывают материал на четверть высоты, затем дают камням осесть, при необходимости выстилают геотекстиль, делают стяжку из расчалок и продолжают укладку.
Матрасные габионы засыпают в 1-2 этапа. Сначала все секции наполняют на четверть, затем заполняют 1-2 секции полностью, третью и последующие засыпают наполовину. После стяжки расчалками продолжают укладку материала.
Выкладку камней делают выше верхней линии короба на 5-7 см. После усадки лишние элементы убирают, но чаще всего камни сами опускаются до нужного уровня.
Если рядом с первым коробом планируют установку (в длину) еще одного габиона, последнюю секцию первой конструкции оставляют пустой. Это нужно для последующего связывания габионов.
При экономии камня, большие фрагменты укладывают по внешним сторонам конструкции. В середину (до 1/3 расчетного объема короба) засыпают мелкий камень, твердый строительный мусор. Предварительно середину застилают геотекстилем.
Камни выкладывают плотно, чтобы не оставалось пустого пространства.
Ребра жесткости или распорки, которые устанавливают внутри габиона, монтируют до начала заполнения сетки камнями или в процессе поэтапной засыпки. Опытные мастера ставят ребра жесткости до момента закладки

Засыпной материал размещают осторожно, чтобы не повредить стяжки из проволоки.

При установке коробов на суше допустимо использовать строительный мусор. В емкостях, предназначенных для укрепления оснований в воде (пирсы, станции лодочные и пр.), короба заполняют только камнями.

Какие камни можно применять для габиона?

Разобравшись с монтажом габионов, определяют качество и форму засыпного материала. Применяют различные куски – круглые голыши, дикий камень, пластины. Размеры определяют по параметрам ячейки, чтобы фрагменты не вываливались наружу. Варианты выкладки также зависят от предпочтений хозяина. Например, плоские камни размещают по типу кирпичной кладки со смещением швов. Если применяют разноцветные фрагменты, выглядит такая кладка особенно эффектно.

В соответствии с требованиями к материалу, для габионов выбирают камни с нужными характеристиками:

• удельный вес для построек на улице 17,5/18 кН/м3, для строений в воде 23-25 кН/м3;
• прочность от 400 кгс/см2;
• морозостойкость от F350;
• стойкость к воздействию внешних факторов с учетом потери общей массы за период эксплуатации не более 5-10%;
• коэффициент влагопоглощения до 0,06%.

Чаще всего в качестве наполнителей применяют туф, плотный/мягкий известняк, трахиты, гранит, базальт, сланец. Декоративные габионы делают из стеклянного камня.

Что потребуется для возведения

По мнению многих специалистов, при наличии хотя бы основных навыков в строительстве, любой человек может самостоятельно заняться возведением забора такого типа.

Чтобы построить качественный забор на века, вам понадобятся следующие материалы:

• Решетки или клетки из металла. Их можно сделать самостоятельно или выполнить на заказ. Также можно приобрести уже готовые варианты;
• Проволочные скобы;
• Геоткань;
• Наполнитель из камней, минералов или дерева;
• Спирали из металла;
• Цемент, песок, гвозди;
• Штыри. Наилучшим вариантом будут металлические изделия;
• Тросы из проволоки;
• Полный набор инструментов для монтажа, а также желательно, чтобы у вас имелся предварительный чертеж, на котором будут записаны все измерения участка.

Разумеется, данный перечень материалов примерный, он будет варьироваться в зависимости от многих критериев, а также умений и навыков строителя.

Подробнее о том, как и чем крепить составные части габионных сооружений, рассказано в следующем видео.

Основные виды

Габионы могут иметь различные варианты исполнения. Так по конструктивным особенностям они делятся на следующие виды:

1. Форма ящиков, они, как правило, для удобства выполняются прямоугольной формы, такие ящички можно легко поставить один на другой и они будут так стоять очень долго.
2. Цилиндрическая форма встречается реже, но, все-таки, это также очень практичный вариант исполнения. Невысокий цилиндрическая постройка может стать отличной подставкой под цветник, смотреться будет очень изысканно и естественно.
3. Форма матраса Рено является самым практичным вариантом, высота их, то есть толщина небольшая. Интересно, что укладывая такие матрасы можно соорудить конструкцию, высота которой может достигать 8 метров.
4. Сооружения сложной формы обычно можно соорудить из простых конструкций.

Габионы в ландшафтном дизайне

Габион переводится с французского как «большая клетка». Он представляет собой каркас или же ящик из сетки, который заполняется галькой, камнями или щебнем.

Функции – берегоукрепление

Габионные конструкции нашли широкое использование в строительстве. К основным их функциям относятся следующие:

• Берегоукрепление, укрепление берега пруда и других водных объектов;
• Создание стен-подпор и защита склонов от возможности обвалов;
• Регулирование речных русел и организация набережных;
• Защита грунтов от эрозии и образования оползней.
• Габионы служат эффективной защитой от снежных лавин;
• Создание заборов и живых изгородей на загородных участках;
• Защита территории от ветра;
• Декоративное обустройство мест отдыха в городе и дачных участков.

Такая многофункциональность габионов объясняется их достоинствами.

Благодаря высокой прочности изделия из габионов переносят существенные нагрузки (ледовые, эрозионные, почвенных масс). Каждый габион крепко сцепляется с соседним за счет оцинкованной проволоки.

О том, как сделать скворечник своими руками узнаете тут.

Габионы не разрушаются, даже поглощая различные осадки грунта. При мощных эрозионных размывах в основании габионной структуры сооружение лишь слегка деформируется, не теряя своей прочности.

Со временем габионы превращаются в элемент природного ландшафта, так как они аккумулируют на себе почвенные частицы и становятся еще крепче. Минусом таких сооружений является лишь металлическая сетка, но со временем ее не будет видно, ведь конструкция зарастет зеленью.

К прочему, вас может заинтересовать установка шпалер для вьющихся растений своими руками.

Специфика строительства: монтаж и размеры

Чаще всего склоны и берега укрепляют железобетонными изделиями. Монтаж габионов  не требует тяжелого строительного оборудования, в отличие от них. Также не нужно создать дренажные устройства. При создании габионных сооружений необходим камень, не нуждающийся в какой-либо обработке, поэтому такой способ укрепления является экономичным.

Стоимость конструкций из габионов меньше железобетонных на 15%, а затраты на ремонт тоже будут ниже.

С помощью габионов часто обустраивают водные объекты. Если через дачный участок протекает ручей, то его можно оформить высокими берегами из сетчатых конструкций. Это позволит организовать садовое пространство и защитить почву от размывов. Сетчатые контейнеры эффективны при расширении русла. Из них можно соорудить небольшой островок в ручье или сделать опору для мостов.

Габионы являются лучшим видом укрепления берега при грунтовых обвалах и для увеличения нагрузки на береговую зону (расположить оборудования, возвести строение, дорожку).

В целях укрепления береговой линии обычно применяются габионы со скошенной стороной. В результате лицевая сторона конструкции станет покатой, а не отвесной. Также для этого подойдут коробчатые габионы, с помощью которых делают ступенчатый спуск к водоему.

Габионы обладают значительной массой благодаря их заполнению бутовым камнем, поэтому они сдерживают грунт без дополнительных устройств.

Разновидности: коробчатый, цилиндрический

Габионы подразделяют на цилиндрические и коробчатые, в соответствии с их формой. Также применяются прямоугольные плоские изделия с толщиной до 30 см, поделенные на секции.

• Коробчатые габионы подходят для создания громоздких сооружений: укрепления берегов, строительства подпорных стен. Их лицевая сторона бывает гладкой либо со ступенчатой поверхностью. Конструкции из таких габионов должны иметь высоту не более 7-8 метров. Если этот показатель нужно превысить, то используют армирование грунта. Для создания конструкции потребуется прямоугольный контейнер (ширина 1-2 метра, длина 2-6 метров, высота 0,5-1 метр). Необходимые размеры скворечника найдете в данной статье.
• С помощью цилиндрических габионов создают подводные фундаменты сооружений, выполненные из коробчатых габионов. Еще проводят работы на акваториях.
• Прямоугольные габионы применяют для покрытий, которые служат защитой от разных типов эрозии, а также являются основанием устройств из коробчатого типа габионов.
