Габионы своими руками: пошаговые мастер-классы

Классификация габионов

Конструкции габионов условно можно разделиться на три типа: это коробчатые системы, цилиндры и плоские формы.

Коробчатые конструкции имеют второй, более распространённое название – «Джамбо». Отличие Джамбо – в крупных габаритах: короба и сетки могут иметь ширину 2 метра и длину 6 при высоте в метр.

ФОТО: georex.ruЧтобы сохранить такие крупные конструкции от деформации, внутри Джамбо устанавливают дополнительные перегородки, а также укрепляют всю систему при помощи сварки

Габионы Джамбо имеют специфическую область применения. С их помощью предохраняют грунт на участке от ветровой и водной эрозии. Они становятся опорой для больших объектов и позволяют контролировать почву.

Цилиндрические габионы называют «мешками». Эти формы используют нечасто, но у них есть специальное предназначение. Цилиндрические габионы применяют как опоры для мостов – автомобильных и тех, что расположены под водой. Такие опоры не размываются при постоянном течении, не препятствуют воде и не сопротивляются ей, снижая нагрузку на конструкцию моста.

ФОТО: amb-bruslandshaft.ruМосты на сварных габионных опорах не боятся сезонных изменений и подвижек грунта

Наконец, плоские габионы. Их называют матрацами Рено. Высота плоского габиона – от 15 до 30 см. Задача Рено, помещённого на неровную поверхность, – исправить её и выровнять для определённой цели.

Рено используют в качестве основы для подпорных стенок, для ландшафтного дизайна, в качестве фиксирующих опор конусов мостов. Такими плоскими конструкциями укрепляют линии берегов, защищают такие особо важные конструкции, как газо- и нефтепроводы.

Пошаговая инструкция

Если изначально габионы имели только прямоугольную форму, то сейчас для декора стали использовать совершенно разные виды этого изделия. Классическим вариантом являются коробчатые конструкции. Они в основном применяются для сооружения защитных опор, ступеней и изгородей. Этот вариант изделий ещё называют Джамбо, и он является самым габаритным. А также встречаются цилиндрические, плоские и художественные конструкции.

Изделия цилиндрической формы по-другому называются габионами-мешками. Они используются в декоративных целях, а ещё с помощью них обустраиваются фундаменты, расположенные под водой. Плоские сооружения называются матрацами Рено. Их чаще всего применяют для выравнивания неровных поверхностей, укрепления участков на склонах или берегах прудов. Художественные конструкции могут быть самой разной формы. В основном они выполняют только декоративную роль.

Перед тем как начать изготавливать габионы из сварной сетки своими руками, нужно подготовить следующие инструменты и материалы:

скобы;
металлические спирали:
металлическую сетку;
молоток;
пассатижи;
отвес;
лопату;
материал для наполнения конструкции;
геотекстиль;
степлер для проволоки;
стальные штыри.

В продаже можно найти уже готовые детали каркасов для создания таких изделий, но они не всегда соответствуют нужным размерам. Поэтому лучше и дешевле сделать габионовые конструкции своими руками. Даже самая небольшая конструкция будет весить достаточно внушительно, так что производить её сборку следует сразу на месте.

В строительных магазинов продаются уже готовые каркасы для постройки габионов

В первую очередь нужно подготовить основание. В зависимости от габаритов изделия такие работы выполняются по-разному. Например, для небольших конструкций будет достаточно снять верхний слой земли или просто хорошо утрамбовать её. А вот для габаритных изделий следует сделать подушки из песка толщиной примерно 20 см.

Для того чтобы готовая постройка не зарастала травой, нужно сделать по её периметру небольшую канавку, примерно 15 см глубиной. После этого её следует накрыть геотекстильным полотном или обычной чёрной плёнкой, а один край подогнуть под будущую конструкцию.

Габионы из металлической сетки нужно кроить по заранее подготовленному чертежу, но для этого следует точно высчитать размеры. Как только все будет готово, то можно приступать к процессу установки. Вначале укладывается нижняя часть конструкции, а после этого к ней уже крепятся боковые стороны с помощью проволоки или скоб. Все концы проволоки нужно хорошо закручивать или закреплять с помощью плоскогубцев.

В длинных коробах следует устанавливать дополнительные поперечные панели — они будут защищать постройку от распирания. Такие панели также оплетаются проволокой с боковыми стенками и дном. Если конструкция, наоборот, высокая, то все её внутренние углы следует скрепить стержнями арматуры.

Чтобы укрепить готовую постройку, можно также дополнительно использовать арматуру. В этом случае её сваривают между собой, а потом уже прикрепляют к сетке. Все сваренные швы следует обработать противокоррозийными средствами. Верхнюю сторону габиона нужно обязательно оставить открытой, так как через неё он будет заполняться камнями или другим материалом. Окончательное сшивание конструкции производится только после полного заполнения всего объёма и по завершении монтажных работ.

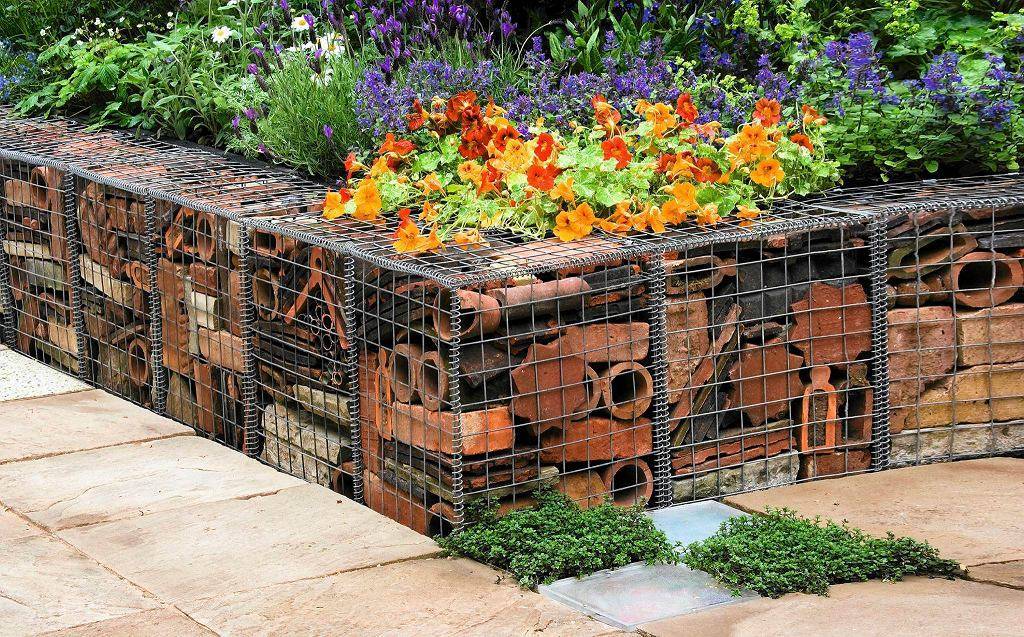

Внешний вид габиона зависит только от вашей фантазии, с помощью камней разного цвета можно создать интересные узоры

В процессе работы можно комбинировать материалы различного цвета, размера и типа, благодаря чему готовая композиция будет смотреться ещё интереснее и оригинальнее. Если для заполнения готовой конструкции не хватает материала, то можно пойти на хитрость. Для этого камни следует раскладывать вплотную к сетке, а пространство в середине можно заполнить строительным мусором или просто щебнем. Главное, чтобы внутренняя часть не была видна из-под камней.

Для изготовления таких построек не нужны какие-то определённые навыки или опыт. Главное — придерживаться общих рекомендаций и строго соблюдать параметры в разработанном чертеже.

Сфера применения

Габионы сооружения весьма прочные, они с легкостью переносят серьёзные нагрузки, пример, лед, почвенные массы. Между собой габионы соединяются благодаря наличию оцинкованной проволоки. При поглощении почвенной влаги конструкция габиона не разрушается. В основании конструкции происходит небольшая деформация, не приводящая к разрушению всего габиона.

Спустя некоторое время габион на участке может превратиться в прекрасный элемент декора. Частицы грунта, пыли, органических остатков накапливаются в насыпной части конструкции, отчего сооружение становится только прочнее. Зелень, пробивающаяся сквозь гальку и мелкие камешки, со временем закроет металлическую сетку и превратит конструкцию в довольно привлекательный объект, органически вписывающиеся в ландшафт местности.

Склон водоема можно укрепить при помощи железобетонных подпорок, но возведение габионов поможет сэкономить строительные материалы, время. Монтаж данной конструкции не потребует сложного оборудования. Также при возведении габионов не понадобится создавать дренаж. Камень, который используется для наполнения коробок не нужно дополнительно обрабатывать. Данный способ укрепления склонов и берегов озера, является одним из самых экономичных.

При укреплении берега из габионов можно создавать красивые ступени. Стоимость такой конструкции на 10 – 20% ниже стоимости укрепления из железобетонных конструкций.

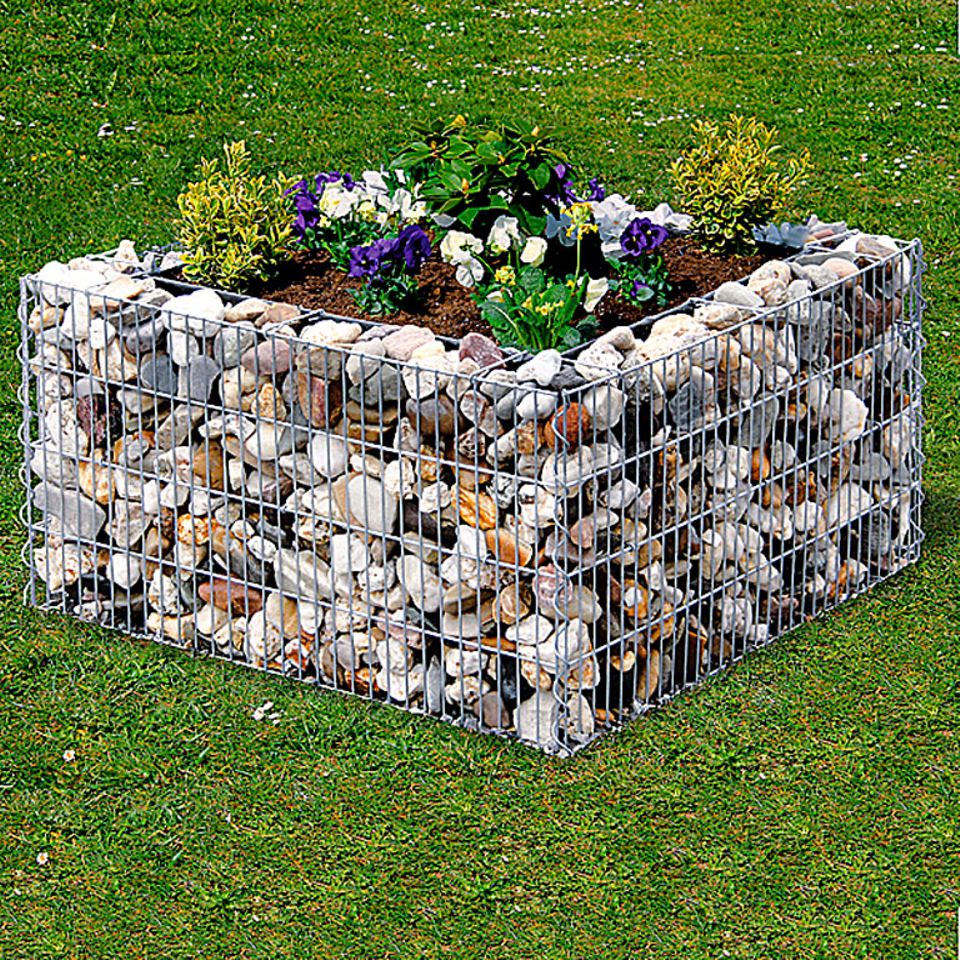

Как выглядят габионы

Использование габионов для обустройства прудов и бассейнов вполне оправданно. При помощи рукотворных габионов можно обрамить протекающий по участку ручей. Такой прием позволит организовать пространство, привнесет изюминку в дизайн вашего участка. Сетчатые контейнеры успешно применяют для расширения русла рек, ручьев, из них можно сделать миниатюрные острова или опоры для моста.

Если на участке часто случаются обвалы грунта, то габион – лучшее укрепление, ведь он увеличивает нагрузку на береговую зону. Для укрепления линии берега следует применять контейнеры со скошенной стороной. Бутовый камень придает конструкции прочность и вес, а слой геотекстиля, который располагается между основанием габиона и грунтом не пропустит воду.

Устройство габиона

Габион имеет предельно простое устройство и представляет собой металлический каркас в виде сварной или заводского изготовления сетки, наполненной камнями. Его можно сделать из рабицы или любых других полотен с подходящим размером ячеек. Ящик имеет откидную или съемную крышку. Внутреннее пространство разделено с помощью сетчатых перегородок на 2-3 секции.

Благодаря наличию металла и камня габионы способны выдерживать серьезные весовые нагрузки. Каждый элемент ограды, представляющий собой своеобразную клетку, соединяется с другим методом связывания гибкой металлической проволокой.

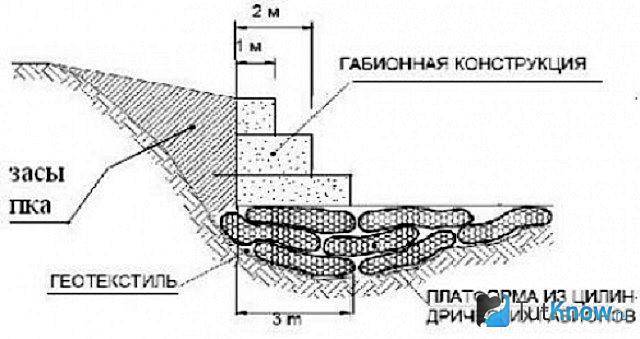

Подпорная стенка из габионов выручит домовладельца в случае частных подвижек почвы, связанных с близким к поверхности земли расположением грунтовым вод или сейсмической особенностью региона. Ограждение участка в виде устойчивых массивных конструкций придает владению вид солидности и защищенности. Габионы одинаково эффектно смотрятся независимо от того, изготовлены они из рабицы или какой-либо другой металлической сетки.

Изящная улитка-габион для цветочной клумбы.

Использование габионов в парковой зоне с бассейном.

Фигурки для дачи из монтажной пены

Чем можно еще украсить дачный участок? Интересные поделки, заслуживающие внимания, делают из монтажной пены. С помощью полиуретанового герметика можно изготовить забавных зверушек: улиток, колобков, ежиков, а затем раскрасить акриловой краской. Для крупных поделок, например, лошади или косули, придется подготовить каркас, который делают из пластиковых бутылок и прочной проволоки

Поверьте, такая рукотворная поделка обязательно привлечет внимание гостей вашего участка

Фигурки из монтажной пены для дачи

Поделка из монтажной пены и покрышки фото

Поделка из монтажной пены фото

1 Что собой представляют габионы и как их изготовляют

Габионные конструкции применяются для укрепления и защиты дорожных насыпей, грунтовых склонов, инженерных сооружений, берегов рек, водоемов и морей уже более 100 лет. Сегодня, когда их стали использовать в частном домостроении и ландшафтном дизайне, вопросом что такое габион задаются не только специалисты вышеуказанных сфер, но и простые обыватели. Это каркас из металлической сетки и заполненный полностью камнем или другим наполнителем. Каркасы нужного размера скрепляют между собой проволокой с использованием степлера или другого инструмента и получают в результате конструкцию необходимой высоты, длины и формы.

Согласно ГОСТ для изготовления габионов должна применяться крученая проволочная сетка с правильными шестиугольными ячейками определенных размеров, выполненная из стальной низкоуглеродистой проволоки общего назначения. Но производство габионов в настоящее время предполагает также использование сетки с другой формой и размерами ячеек, когда руководствуются расчетом прочности всей конструкции и невозможностью высыпания из нее камня. Проволока может быть одинарная или двойная, без покрытия, оцинкованная, с ПВХ оболочкой или с полимерным цветным покрытием. Сборку коробов из сетки производят с применением оцинкованной вязальной проволоки или скоб (оцинкованных колец). В последнем случае используют пневматический или ручной степлер (пистолет).

Изготавливают также сварные габионы, представляющие собой конструкцию, собранную из стальных прутьев разного диаметра (пергоны) или полос различного сечения (георешетки). Камень для габионов или другой наполнитель должен быть достаточно прочным, водостойким и морозостойким, раздробленным природным или искусственного происхождения

Еще одно важное требование – камень для габионов должен быть уже готовым к применению материалом и не нуждаться в дополнительной обработке, так как это приведет к удорожанию габионной конструкции. Можно приобретать уже готовые сетчатые корзины или заказывать под конкретные цели. Перед их изготовлением делают расчет всей конструкции

Перед их изготовлением делают расчет всей конструкции.

Устройство габионов больших размеров требует более сложного расчета и может несколько отличаться от устройства обычных небольших. Их конструкцию дополняют диафрагмами – разделительными перегородками. По геометрической форме габионные корзины делят на три основных типа:

коробчатые – чаще всего с размерами 1,5x1x1 м, 2x1x1 м и так называемые Джамбо с габаритами 3x2x0,5 м, 2x1x0,5 м;
цилиндрические;
плоские (матрасно-тюфячные) – наиболее распространенными являются матрасы Рено (прямоугольные плоские размером 3×2 м, толщиной 0,30, 0,23, 0,17 м).

Установка габионов. Габионы своими руками: пошаговая инструкция

Габионы – это объемные конструкции, состоящие из каркаса, выполненного из металлической сетки или арматуры и наполнителя, в роли наполнителя выступают различные виды камня, гальки, щебня.

Основное и изначальное предназначение – защита русел рек, укрепление склонов, подпорных стенок, но вполне можно изготовить габионы своими руками в качестве элементов ландшафтного дизайна, тем более что простая и лаконичная форма изделий предоставляет огромный простор для дизайнерской мысли.

Для изготовления габионов используется металлическая сетка, как правило, двойного кручения, с антикоррозийной защитой из цинкового, гальфанового или поливинилхлоридного напыления.Толщина проволоки, из которой изготавливается сетка, варьируется от 2 до 8 мм. Самый распространенный вид ячейки – шестигранник, но встречаются изделия с прямоугольными и квадратными формами.

По данной теме есть похожая статья — Виды заборов и ограждений для дома и дачи.

Дополнительно, для придания большей жесткости конструкции служит каркас, для которого используется арматура. В качестве наполнителя можно использовать самые разнообразные виды природных камней:

щебень;
галька;
сланец;
гранит;
окол;
базальт;
гранит;
булыжник;
песчаник;
кварцит и другие.

Особых требований к материалу по виду, цвету или форме нет, за исключением одного: они должны на 25-40% превышать размеры ячеек сетки. При использовании габионов для укрепления русел рек или берегов, то есть в том случае если они постоянно подвергаются воздействию движущейся воды, то размер камней должен быть в два раза больше чем ячейка сетки.

Благодаря своему внушительному весу габионные конструкции устойчивы и не подвержены деформации даже при наличии существенных подвижек грунта. Со временем они оседают, уплотняются частичками почвы, зарастают растительностью, что делает их более надежными и прочными.

Фото габионов:

Для облагораживания или защиты участка можно приобрести как готовые конструкции, которые, правда, транспортируются в разборном состоянии, но можно изготовить и своими руками. Особой сложности даже самостоятельное производство габионов не представляет. Достаточно приобрести необходимый материал и инструмент.

Но применение габионов предоставляет неоспоримые преимущества:

надежность и прочность, устойчивость к деформации и подвижкам грунта;
долговечность, при условии использования качественных металлических материалов и правильном монтаже способны служить более сотни лет не теряя при этом презентабельности, а лишь приобретая благородный вид из-за прорастающих растений;
гидропроницаемость, являясь, по сути, заградительными сооружениями, габионы не препятствуют движению воды, таким образом, не создавая условия для ее застоя;
возможность изготовить изделия любой формы, размера и конфигурации, что весьма ценно при создании ландшафтных композиций;
монтаж габионов не представляет никакой сложности и под силу даже одному человеку;
не требуют специального ухода или обслуживания.

Использование различных материалов для заполнения габиона расширяют возможности для дизайнерских решений, позволяя максимально показать природную красоту цвета и формы камней.

Светящийся габион,

Отличаются габионы не только по размерам, но и по форме, которая часто определяет и сферу применения, а также функциональное назначение изделия.

Например, конструкции:

плоской формы, так называемые матрацы рено чаще всего находят применения для укрепления склонов, русел рек, а также в качестве опоры для установки крупногабаритных конструкций других форм;
коробчатого вида, являются самыми распространенными и используются, прежде всего, для устройства берегоукрепительных и заградительных сооружений. Например, подпорная стенка из габионов позволяет защитить склоны от сползания при возведении плотин, мостов, железнодорожных насыпей, дамб на сложных и неустойчивых грунтах. Данный вид габионов, как правило, отличается довольно внушительными размерами, поэтому в качестве профилактики повреждения и деформации, а также для равномерного распределения нагрузки от камней, устраиваются специальные перегородки – диафрагмы;
цилиндрической формы могут использоваться при проведении руслоукрепительных мероприятий, строительстве подводных объектов в качестве их основания, но наиболее широкое применение находят в ландшафтном дизайне;
нестандартной формы – такие изделия могут представлять собой абстракции или схематическое изображение узнаваемых предметов, человека или животных. Чаще всего используются в качестве декоративного элемента, не несущего никакой функциональной нагрузки.

Сборка сооружения своими руками

Работайте вдвоем — так процесс пойдет быстрее и веселее

Рассмотрим, как сделать высокий декоративный забор в габионной технике:

Сначала нужно подготовить место для установки конструкции: площадку расчищают, удаляют растительность
Далее выполняют разметку с помощью деревянных штыков и нити (шнура)
По контуру разметки снимают слой грунта толщиной 10-15 см
Установите по периметру опорные столбы на глубину минимум 0,5 м, закрепите их цементно-песочной смесью (соотношение 1:4). Вертикальность стоек контролируют при помощи строительного уровня
Выждите неделю, чтобы опорные столбы надежно зафиксировались в грунте
Теперь засыпьте траншею песком, а внутрь песочной подушки уложите геоткань
Отдельно на открытой местности выполните раскрой металлической сетки по заранее просчитанным размерам

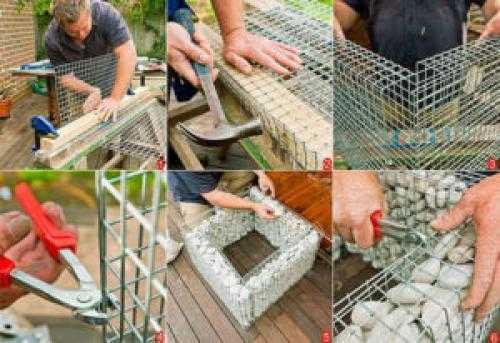

Теперь можно приступать к сборке корзины и сшиванию ее краев
Сначала уложите нижнюю часть или дно, затем боковые стороны. Все грани соединяются металлическими скобами или спиралевидной проволокой
Вставьте внутрь по всей длине диафрагмы жесткости, их фиксируют той же проволокой
Когда каркас будет готов, проверьте его устойчивость – ничего не должно шататься или болтаться

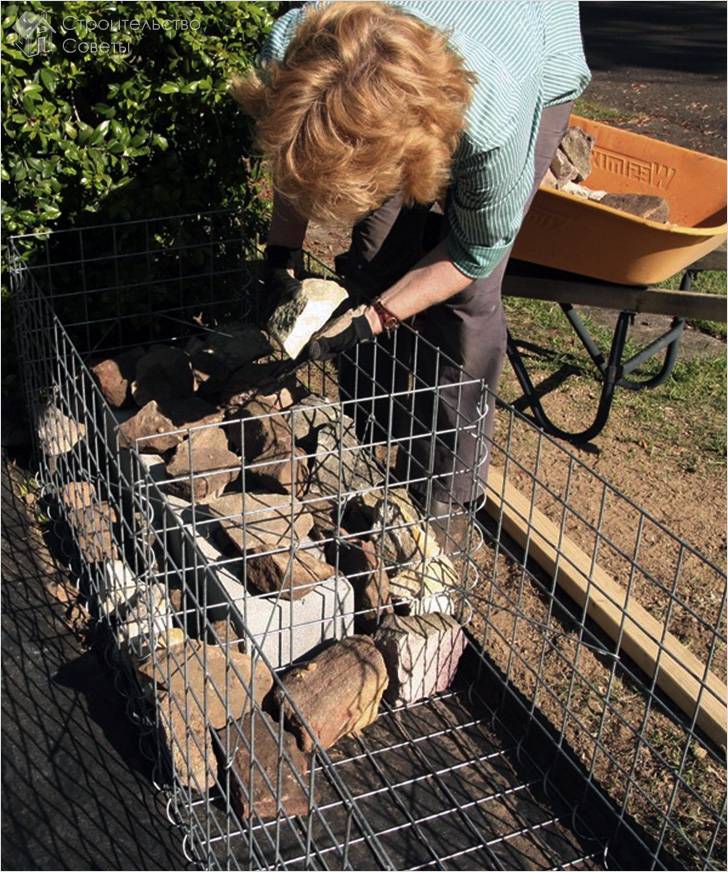

Заполните внутреннее пространство выбранным наполнителем
Верхнюю крышку закрывают позже, после окончательной усадки камня. На данном этапе можно выполнить простую проволочную стяжку зигзагообразным методом

Габион в ландшафтном дизайне

Если вы изготавливаете из габионов декоративную деталь, например, садовую скамью, основание стола, лестницу, в этом случае можно пропустить пункты с установкой опорных стоек, подготовкой фундамента. Если ваш забор будет очень широким (более 0,5 м), фундамент также не понадобится – такая конструкция будет слишком тяжелой, и сама по себе никуда не денется.

Приведенная инструкция применима для создания и других габионных сооружений для декора загородной придомовой территории – самое главное придерживаться очередности этапов.

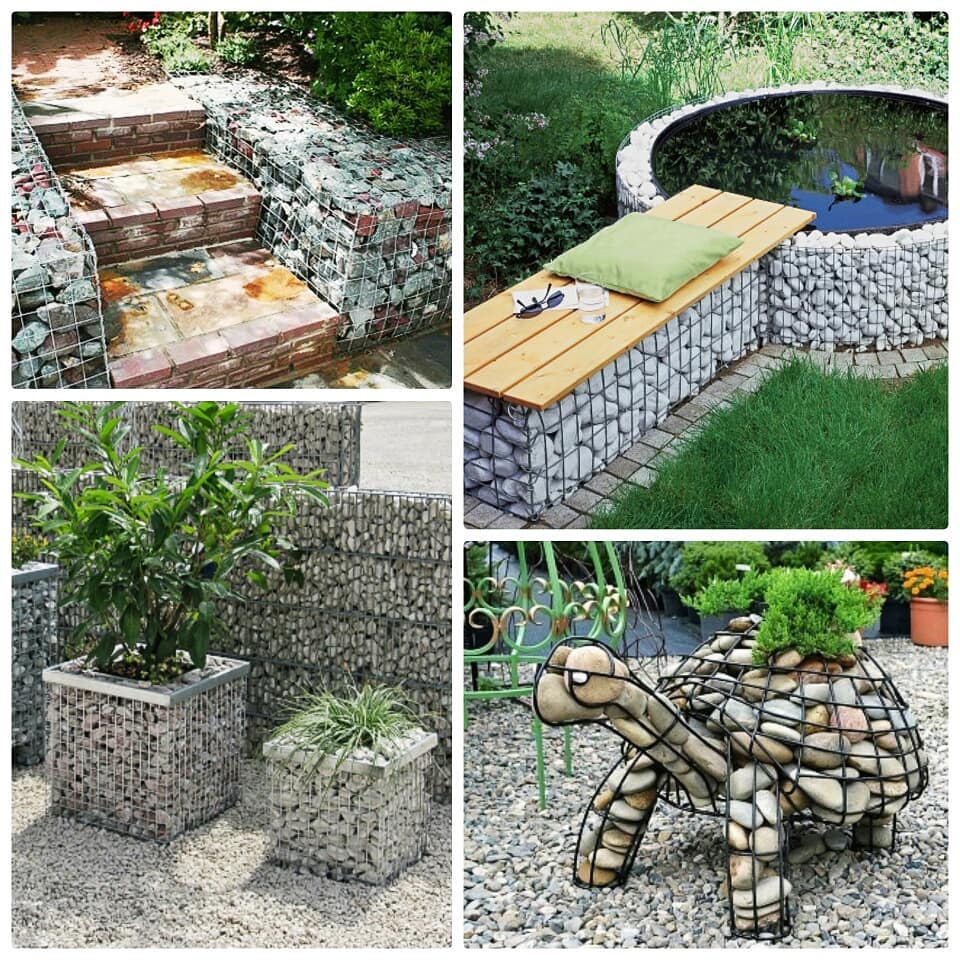

Идеи для вдохновения

Изготовление габионов вручную, без привлечения специалистов – занятие вполне осуществимое для любого умелого мужчины. Такой декор обязательно станет достойной изюминкой вашего сада, ярким элементом, центром любой композиции. Не упустите простую возможность создать уникальный шедевр при минимальных затратах.

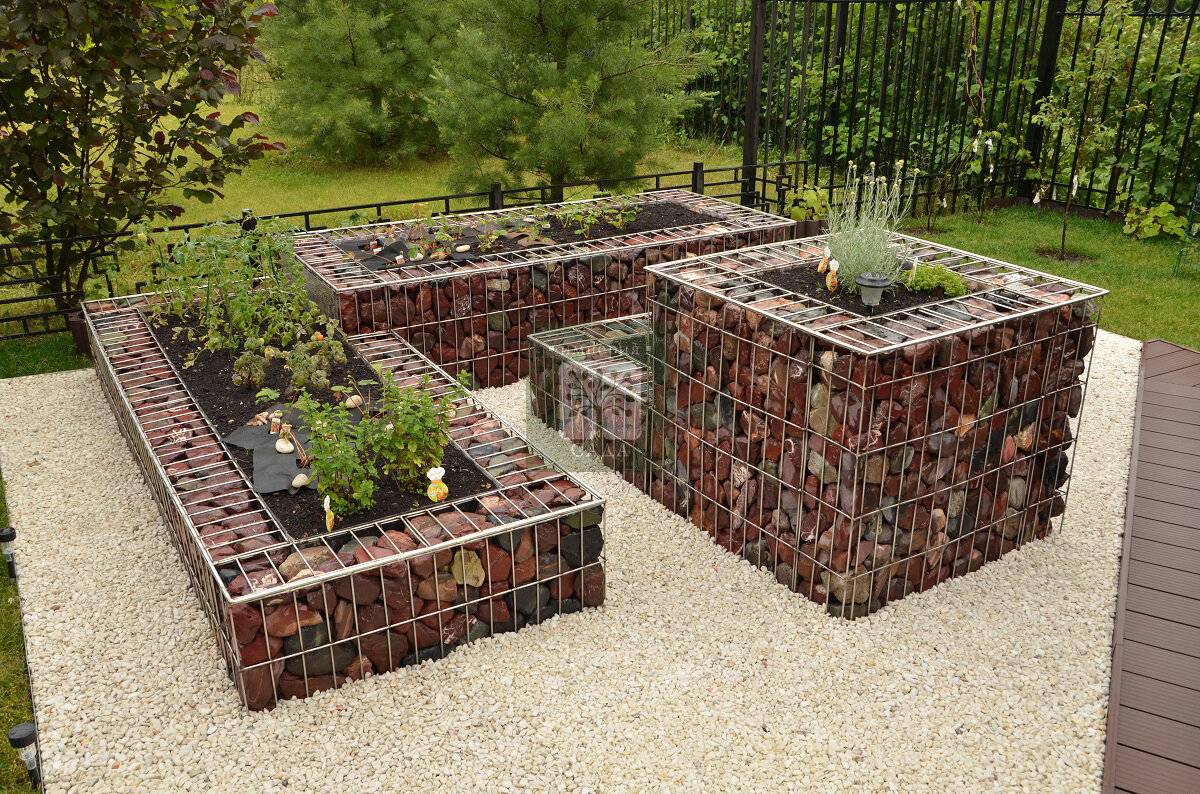

К примеру, на видео, приведенном ниже показано, как сделать из габионов высокую клумбу и выполнить эффектную выкладку камня-наполнителя:

Габион из сетки: пошаговая инструкция

Как сделать габионы из сетки своими руками: превращаем дачный участок в уютный уголок, оформленный с дизайнерским вкусом | 120+ Фото & Видео

8.9 Общий балл

Габионы

УДОБСТВО

ДИЗАЙН

9.5

ОРИГИНАЛЬНОСТЬ

8.5

Рейтинг пользователей: 4.5 (4 Голоса)

Что такое габионы, их виды

Прежде, чем решить возводить эти сооружения у себя на участке, ознакомьтесь с тем, что такое габионы.

Давайте ненадолго перенесемся в древние времена, ведь именно тогда изобрели эти устройства. Если перевести это слово с итальянского, то оно означает большую клетку. В строительстве это конструкция из металлической сетки, которую наполняют камнями или похожими материалами. Раньше габионы применялись во время войны, чтобы защитить артиллерийское орудие и находящихся около него людей. Ещё во времена Наполеона было нечто похожее на современные габионы.

Но тогда не было современной строительной сетки, поэтому в качестве основы брали плетеные корзины. Также часто использовались мешки, которые наполняли песком.

Подобные устройства помогают укреплять русла каналов и рек. Такие сооружения сдерживают водную стихию, не дают воде разливаться во время паводка и обильных дождей.

Также габионы применяют для укрепления стен в строительстве. Вы можете взять эту идею на вооружение, если решите возвести веранду или другое лёгкое сооружение на неровной местности.

Особенно полезна такая идея людям, живущим в проблемной сельской местности. Подобными габионами они укрепляют гористые территории, чтоб здесь не было оползней. Посмотрите, какие виды таких сооружений бывают.

Коробчатые габионы ещё называют «Джамбо». Они очень распространённые, имеют форму параллелепипеда. Состоит каждый такой контейнер из сетки и камней и имеет ширину, которая в 2 раза больше высоты.

Не правда ли, подобный габион напоминает египетскую пирамиду, посмотрите, из каких контейнеров он состоит

Здесь важно, чтобы этот сетчатый ящик имел жесткую форму и снабжался крышкой

Для основания используют оцинкованную проволоку. Именно из неё делается сетка. Ее можно затем превратить в короб посредством сварки или прикрепить к жесткому каркасу при помощи толстой проволоки.

Также можно укрепить береговую линию водоёмов при помощи габионов, которые называются «матрасами Рено». Эти защитные сооружения уже проявили себя на деле. Так, благодаря этим габионам город Болонья был защищен от наводнения. А называются они так именно потому, что напоминают матрас. Посмотрите устройство данного габиона.

Благодаря тому, что конструкция невысокая, можно скреплять несколько штук, чтобы затем формировать каскадный сток, укреплять русла водоемов.

Ориентируясь на определенный ландшафт, можно изготовить такие габионы не прямоугольными, а, придав им немного другую форму. Посмотрите, как можно выстлать эти металлические матрасы, чтобы сформировать русло водоема.

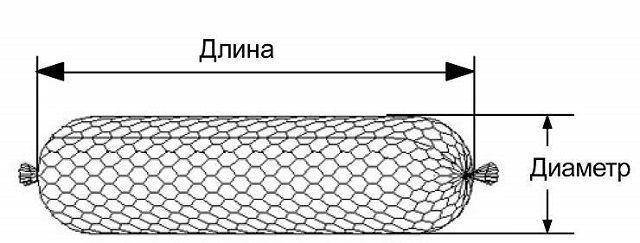

Цилиндрические габионы имеют именно такую форму.

Они более гибкие, чем два предыдущих типа, поэтому их можно укладывать на неровную поверхность. Сначала вниз кладут геотекстиль, затем на платформу устанавливают цилиндрические габионы, а сверху можно уложить прямоугольные габионы типа «Джамбо».

Такие конструкции используют для устройства восточных каналов, живых изгородей, других ограждений. Также они широко применяются в ландшафтном дизайне. Посмотрите, как можно украсить клумбу, используя подобную идею.

Для этого из сетки делается конструкция, а внутрь укладывается камень.
