Перечень основных причин, по которым не работает колонка «Нева» (разные модели) и их устранение
Газовая колонка иногда не работает по самым банальным причинам, а иногда они довольно серьезные.
- Почему не зажигается колонка Нева: не поступает газ. Если газ не перекрыли соответствующие службы, то достаточно включить колонку или открыть воду. и поднести спичку к окну колонки. Спичка загорается – значит газ поступает, и причина того, что колонка не работает кроется в другом. Газ перекрывают, когда ведутся ремонтные работы или в связи с неоплатой счетов. Но, обычно об этом предупреждают заранее. Если газ не идет, звоните в соответствующие инстанции, вызывайте специалистов.
- Почему не включается газовая колонка «Нева»: не работает зажигающее устройство.
Не исключено, что вышел из строя зажигающий элемент колонки – запальник. В большинстве случаев достаточно отсоединить от зажигающего устройства электрод. Тогда искра переместится в центр горелки. Возможно также, что повреждены соединения на трубке, через которую проходит газ.
- Газовая колонка не зажигается: в чем причины в газонагревателе Neva, когда отсутствует тяга?
Проверяли ли вы дымоход? Не исключено, что в нем образовался засор. Его придется почистить от сажи изнутри, а также посмотреть не попали ли в него в улицы листья или другой мусор. Для чистки снаружи пригласите коммунальщиков, в обязанности которых входит выполнение подобной работы.
Но недостаточная тяга возникает также если:
- Рядом с вентиляционным отверстием колонки есть еще одно.
- Вентиляционная труба работает на 2 прибора.
- Труба встроена так, что находится слишком близко от стенки дымохода.
После выяснения причины и устранения неполадки, колонка станет работать нормально.
- Плохо зажигается газовая колонка «Нева»: замыкание в цепи автоматической колонки. В автоматических колонках возникает нарушение в электрической цепи между выключателем и блоком питания. Например, колонка “Нева: 4510” не зажигается по этой причине довольно часто. В этом случае искра не возникает, а причина скрыта в клеммах, которые их соединяют с проводами микровыключателя. Предстоит также проверить нет ли в этом месте окисления.
- Колонка «Neva» не зажигается: нет напора. В первую очередь может быть неправильно повернута ручка напора воды на самой колонке, которая расположена справа. Обычно она устанавливается на необходимый уровень во время монтажа самой колонки.
Также следует проверить фильтры:
- на смесителе;
- на водяном узле;
- на трубе с холодной водой.
Но случается, что напор воды снижают подающие ее инстанции, тогда придется подождать, пока он не увеличится. Напор воды снижается также из-за засора самого радиатора, в котором накапливается накипь. Как это сделать, мы рассказывали выше. Но лучше не рисковать, а обратиться в соответствующие службы, которые быстро очистят радиатор.
- Плохо зажигается газовая колонка «Нева»: перегрев более 90 градусов.
Такой перегрев случается, когда все окна и двери закрыты и в помещение почти не поступает воздух. Колонка «Нева» 4511 или другие модели не зажигаются. Причина поломки – выход из строя предохранителя. Его следует проверить, и заменить при необходимости. Для проверки детали, требуется отсоединить и замкнуть между собой выводы. Когда при проверке он работает в обычном режиме, просто смените термодатчик.
Читайте еще: Как почистить газовую колонку своими руками от накипи и сажи
- Газовая колонка «Neva» не зажигается: сломалась кнопка в колонке с пьезорозжигом.
Для начала попробуйте удерживать кнопку на 10-15 секунд больше. Возможно дело в том, что вы ее сразу отпускаете и процесс не успевает запуститься. Друга причина – образовался зазор и кнопка не прижимается как следует.
- Не зажигается газ колонка «Нева»: вышла из строя мембрана на входе в водяной бак. Со временем мембрана просто ослабевает и деформируется и нуждается в замене. Но вполне вероятно, что будет достаточно очистить ее от загрязнений или сменить прокладку.
- Почему не зажигается газовая колонка «Нева»: проблемы с засором теплообменника, фильтра и горелки. Эти детали время от времени забиваются сажей, поэтому их очистка просто необходимо. После того как сажа будет удалена, прибор снова начнет работать.
- Не работают батарейки. Газовая колонка не зажигается также, если сели батарейки. Придется зачистить контакты или заменить элементы.
Определенные модели показывают также коды ошибок, которые следует знать. Большой плюс в том, что на дисплее сразу указано, в чем причина, и можно ее не искать, а сразу заниматься ремонтом, или вызывать мастера.
Устройство и рабочий принцип модели Neva 4511
Нереально своими силами отремонтировать домашний прибор, не зная, как он работает и из чего складывается. В отличии от водонагревательных аппаратов старого типа, эта серия колонок работающих на газу оснащена контроллером и электророзжигом, позволившим убрать регулярно горящий запальной фитиль. В остальном конструкция осталась самый что ни есть простой и ремонтопригодной. Она состоит из следующих важных элементов:
- Корпус с петлями для стенового процесса установки.
- Диффузор – сборник продуктов згорания с отрезком трубы для дымоотвода.
- Медный теплообменный аппарат.
- Устройство газовых горелок.
- Водяной узел.
- Мембранный исправный компонент (говоря иначе лягушка).
- Газовый клапан с электромагнитом, объединенный общим штоком с водяным узлом.
- Контроллер.
- Микровыключатель подачи питания на электронный блок.
- Трубки водоподачи.
- Запальный электрод.
- Измеритель пламени (ионизации).
- Добавочный электрод для розжига горелки.
- Кран – регулятор протока.
- Регулировка интенсивности горения и температуры нагрева.
- Подключение датчика тяги, поставленного в середине диффузора.
- Отсек для компонентов питания (батареек).

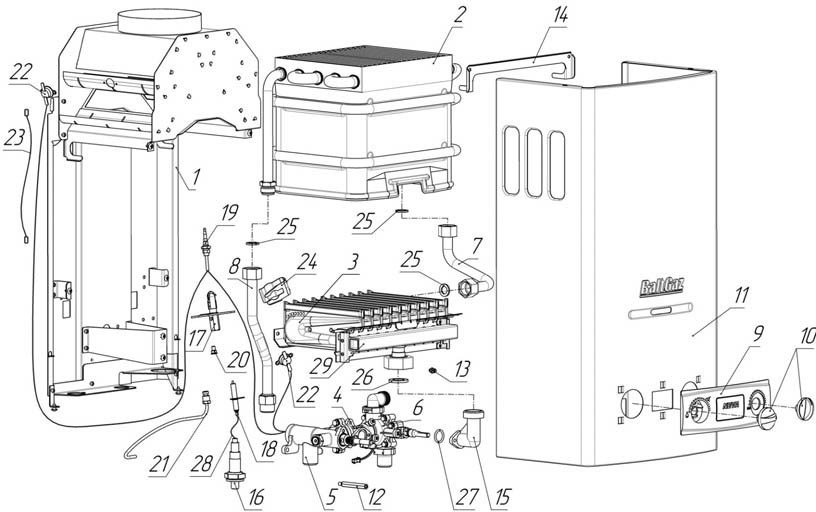

Выше на схеме продемонстрировано устройство газовой колонки Нева с цифровыми обозначениями деталей, соответствующими списку.
Автоматизированным включением и нагревом управляет водяной узел одновременно с контроллером, а за неопасную газо подачу отвечает электромагнитный клапан, скоммутированный с датчиком тяги. Метод работы водогрейного прибора выглядит так:
- После открытия крана горячей воды при входе «лягушки» появляется давление, воздействующее на резиновую мембранную ткань узла. Она перемещает шток, открывающий газовый клапан и замыкающий контакты микропереключателя.
- Когда электроцепь замкнута, питание от батареек поступает контроллеру. Он даёт одновременно 2 команды: открыть электромагнитный клапан для прохода газа и создать искру на запальных электродах. В результате происходит розжиг горелки.
- Измеритель пламени фиксирует возникновение огня и передает импульс электронному блоку, который прерывает искрообразование. Нагреватель переходит в режим функционирования.
- При закрытии вентиля на смесителе давление в сети пропадает и пружина отбрасывает мембранную ткань «лягушки» назад, одновременно закрывая механический газовый клапан. Срабатывает концевой микровыключатель и контроллер лишается питания, а одновременно с ним – электромагнит. Топливоподача заканчивается и горелка гаснет.
Важный момент. Электромагнитный клапан объединен в одну цепь с датчиком тяги (поз. 16 схемы). Если по самым разным причинам в дымоотводе пропадет либо ослабнет тяга, то измеритель нагреется и разомкнет цепь, обесточив электромагнит. Заключительный вернется в положение “закрыто” и перекроет газо подачу к горелочному устройству.
Чтобы убрать допустимый перегрев воды в теплообменном аппарате, изготовителем реализовано обычное техническое решение: в провод труб вмонтирован датчик температуры, связанный с контроллером. Если поток нагреется до критического уровня (около 90 °С), то газоподача автоматично закончится и горелка потухнет. Более воочию строение и рабочий принцип колонки Нева 4511 показано в видео:
Как решить проблему
При засорении фильтра стоит достать эту деталь из устройства. Чистят ее при помощи жёсткой щетки с применением воды. В том случае, если при чистке будет замечено нарушение целостности фильтра, стоит заменить деталь на аналогичную.
В том случае, если засорилась труба с горячей водой, стоит запустить холодную воду в обратном направлении. Заглушка убирается, ставится под устройство тара под воду и выворачиваются оба крана. Излив закрывается пальцем. Считается возможным, что холодная вода продвинет засор вперёд.
Применять химию, которая удаляет накипь в колонке, не рекомендуется. Их состав может легко разрушить поверхность из металла. Оптимальным вариантом считается применение лимонной кислоты, которую растворяют в горячей воде.
Конструкция и принцип работы ПГВ «Нева»
В серии проточных газовых водонагревателей (ПГВ) торговой марки «Нева» представлено множество моделей и модификаций. На сегодняшний день наиболее массовыми являются NEVA-4510М, NEVA-4511, NEVA 4513М с электророзжигом.
Они изготавливаются на заводах отечественной компании BaltGaz Group в соответствии с ГОСТ 31856-2012 и в своем составе имеют:
- металлический корпус;
- газовый тракт;
- водяной контур;
- горелку;
- тракт сгорания;
- систему безопасности;
- систему управления;
- блок регулировки.

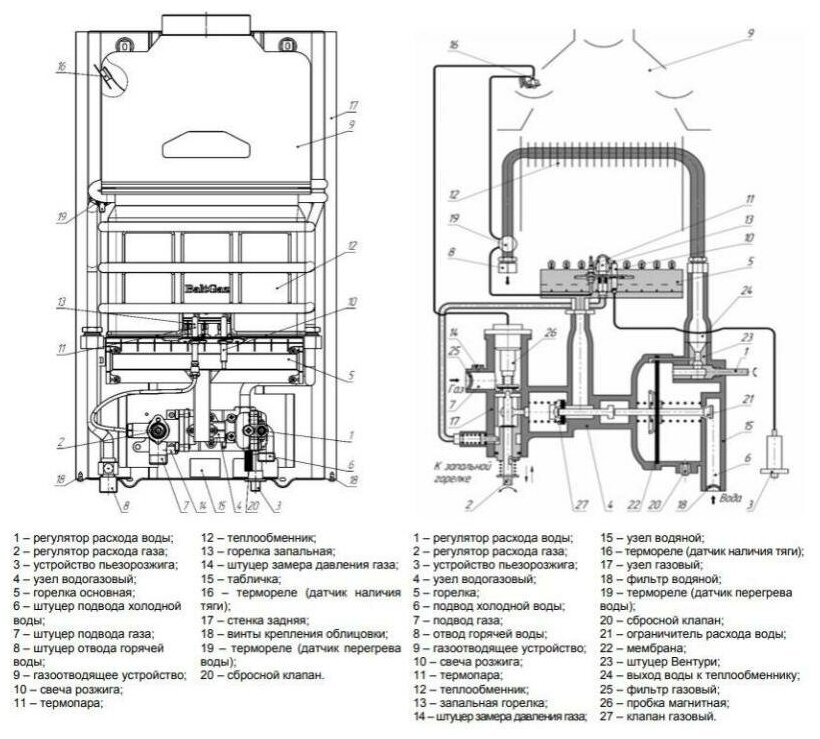

Перечисленные узлы состоят из множества элементов, часть из которых показана на схеме ниже.

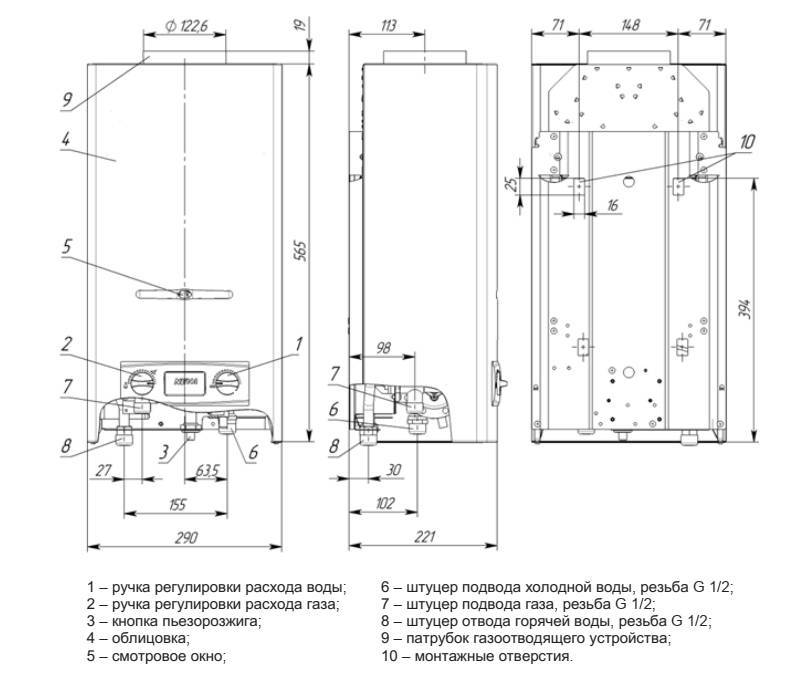

Основные позиции: 6, 7, 8 – патрубки для водопровода, ГВС и газовой трубы; 12 – водяной блок; 13 – кран регулировки расхода воды; 15 – микровыключатель; 16 – блок управления, 17 – газовый блок; 18 – кран регулировки расхода газа; 19 – электромагнитный газовый клапан; 20 – горелка; 23 – свеча; 24 – датчик горения пламени; 25 – теплообменник; 29 и 32 – датчики перегрева и тяги; 34 ¬ батарейный отсек
Водяной контур начинается с патрубка, подключаемого к трубопроводу с холодной водой, и закачивается патрубком горячего водоснабжения. Сюда входит и водяной блок, играющий ключевую роль в электророзжиге. Он состоит из нижней и верхней камеры, между которыми находится эластичная мембрана.
При включении крана, поток холодной воды устремляется к теплообменнику, но по пути проходит нижнюю камеру и полностью заполняет ее. Под давлением воды мембрана газовой колонки выгибается и давит на тарельчатый клапан штока, расположенного в верхней камере.
Шток водяного блока выдвигается через отверстие и воздействует на соосно расположенный шток газового блока. Тот в свою очередь воздействует на механический газовый клапан, тарелка которого отодвигается и дает проход газу, мгновенно заполняющему коллектор горелки.
Одновременно при движении штока срабатывает пластина микровыключателя, замыкая электрическую цепь.
Электрический ток поступает от батарей, расположенных в батарейном отсеке и обеспечивает питание блока управления, который подает электрическое напряжение на запальную свечу и открывает электромагнитный клапан. Между насадкой горелки и электродом свечи возникают искровые разряды, разжигающие горелку.
Тепло, получаемое при сжигании газа, передается к трубе теплообменника, по которой протекает вода. В результате через несколько минут после включения крана из него льется горячая вода. При выключении крана происходят обратные процессы, и горелка гаснет.
На лицевой стороне облицовки расположены ручки регулировки, а также дисплей, на который выводится температуры воды в точке водозабора
Газ является одним из самых чистых в экологическом смысле видов топлива, но и при его сгорании выделяется диоксид углерода, водяные пары, азот. По газоотводящей трубе и дымоходу газового котла они из камеры сгорания удаляются наружу. Отвод продуктов сгорания возможен только при наличии должной тяги в дымоходе.
Для контроля над работой колонки и обеспечения ее безопасной эксплуатации в конструкцию включены следующие датчики:
- наличия пламени;
- наличия тяги;
- температуры воды.
Благодаря этим компонентам газ поступает к горелке только при включенном кране и наличии воды в водопроводе. Если горелка по какой-то причине гаснет, подача газа незамедлительно прекращается.
К автоматическому выключению водонагревателя приводит отсутствие должной тяги в дымоходе, повышение температуры воды в точке водозабора до 90°С. Если давление в водяном контуре достигает критического значения в 1000 кПа, срабатывает аварийный клапан и происходит слив излишней воды.
Современные модели оснащены не только ручками регулировки расхода воды и газа, но и ручкой «Зима/Лето», которая выставляется в нужное положение в зависимости от времени года
Теперь, когда вы познакомились с устройством и конструкцией газового водонагревателя Нева, можно переходить к следующей главе статьи, в которой мы перечислим самые распространенные неисправности, причины их возникновения и способы устранения.
Примите во внимание, что производитель рекомендует для выполнения техобслуживания и ремонтных работ, связанных с разборкой газоводяного узла, вызывать сотрудников сервисного центра, с которым заключен договор на поставку газообразного топлива и обслуживание оборудования
Розжиг колонки
- розжиг вручную;
- пьезорозжиг;
- электронный;
- микротурбинный.
Ручной способ розжига — редкость для современных колонок. В старых моделях нужны были спички для поджога газа. Сегодня такие модели встречаются редко.
Пьезорозжиг. По аналогии с пьезовыми электроплитами, для поджога газа нужно нажать на кнопку на панели колонки. Такой способ все ещё используется в современных моделях.
Электронный. Наиболее удобный и популярный способ. Надежность и экономичность в расходе газа делают такие модели чуть более дорогостоящими. По аналогии с автомобилем, искра создается малым элементом питания, чаще используют батарейки. Колонка NEVA 4511 относится к данному модельному ряду.
Что касается микротурбинных, то в них ток генерирует гидродинамический генератор, управляемый водяным потоком. Стоимость таких экземпляров значительно выше.
Колонки с электророзжигом просты в эксплуатации. Газ поджигается автоматически при открытии крана с водой, тем самым вы можете экономить расход газа.
Правила демонтажа и разборки редуктора
Независимо от того, какой модификации газовая колонка, перед началом ремонта или профилактического обслуживания отключите подачу на агрегат газа и холодной воды.
Для слива воды из системы открываем кран горячей воды, располагающийся ниже всех водоразборных устройств, запитанных от колонки. Под демонтируемый водяной узел помещаем широкую ёмкость (таз или ведро), куда будут сливаться остатки воды из редуктора.
Извлечение редуктора из колонки
Часто лягушку можно снять отдельно. Но в некоторых колонках сделать это невозможно, поэтому придётся демонтировать оба блока вместе. Есть модели проточных водонагревателей, в которых для того, чтобы получить доступ ко внутренностям лягушки, совсем не обязательно демонтировать её, – достаточно снять крышку.
Демонтаж лягушки водонагревателя «Нева 3208»
В колонке «Нева 3208» демонтировать редуктор легко, как и в других аналогичных аппаратах. Для этого нужно открутить накидные гайки на вводном и выводном патрубках корпуса, а также открутить три винта, которыми лягушка крепится к газовому узлу. При откручивании гаек и винтов, фиксирующих водяной регулятор, придерживаем демонтируемый блок рукой, чтобы случайно не деформировать детали газового узла.
При демонтаже водяного регулятора гаечным ключом в указанном порядке откручивают 2 накидные гайки патрубков, затем отвинчивают 3 винта отверткой
Порядок извлечения редуктора «Нева-транзит»
Для ремонта водяного редуктора его нужно извлечь из корпуса колонки. Как это сделать разберём на примере демонтажа колонки «Нева-Транзит», так как крепление газоводяных узлов во многих современных моделях очень похоже. Сначала снимаем регулирующие рукоятки на передней панели. Они просто одеты на штоки.
После этого, выкрутив саморезы, снимаем переднюю панель
Обратите внимание, что цифровое табло на передней панели присоединено с помощью разъёмных клемм к электронным устройствам колонки. Поэтому, выдвинув панель на себя, разъединяем клеммы и только после этого убираем панель окончательно. У вас газовая колонка Нева? Рекомендуем подробнее прочесть о типовых неисправностях и способах их устранения
У вас газовая колонка Нева? Рекомендуем подробнее прочесть о типовых неисправностях и способах их устранения.
Разборка водяного регулятора
Освободив лягушку, и слив из нее последнюю воду, отвинчиваем крышку. Часто винты бывают закисшими. Для облегчения работы и чтобы не сорвать шлицы, применяем спецсредство WD-40. Вывернув винты, снимаем крышку, удаляем мембрану и осматриваем состояние внутри.
Пришедшие в негодность детали заменяем, очищаем и промываем внутренности (поверхности, каналы, при необходимости – очищаем корпус снаружи), устанавливаем детали на место и собираем лягушку в обратном порядке.
Обратная сборка лягушки
Особо важно правильно установить диафрагму. Перепускное отверстие должно точно совпадать с одноименными отверстиями крышки и основания. Если канал, соединяющий полости основания и крышки, будет перекрыт, колонка работать не будет
Если канал, соединяющий полости основания и крышки, будет перекрыт, колонка работать не будет.
Установив крышку на основание, закручиваем винты. Собранный редуктор устанавливаем на место (также в обратном порядке), не забывая про уплотнительные прокладки на патрубках и на соединении водогазового узла с платформой ножки газовой горелки.
Наживлять и окончательно закручивать винты следует без допускания перекоса. Для этого их устанавливают и наживляют попарно-перекрестно и аналогично завинчивают до упора
В данном месте (между горелкой и газовым узлом) установлена прокладка. Будьте внимательны – безопасность газовой колонки обеспечивается герметичностью этого узла
Тестирование отремонтированного узла
После установки отремонтированной лягушки, проверяем работу водяной части без подключения газа, открыв кран горячей воды.
Наблюдаем:
- не появились ли на соединениях капли;
- одинаков ли расход при включении горячей и холодной воды по отдельности;
- щелкает ли запальное устройство горелки;
- нормально ли движется шток при открытии и закрытии крана.
Если не все идет как надо, стоит перепроверить свою работу. Впрочем, иногда причина может крыться не только в водяном узле.
Только после того, как смонтированная лягушка выдержала тестирование, можно подавать газ на колонку. Но не стоит забывать о правилах безопасности при использовании колонки. А при появлении запаха газа следует немедленно перекрыть его подачу, устроить проветривание и вызвать газовиков.
Модельный ряд газовых колонок Нева
Колонка газовая Нева 4510
Одной из популярных моделей является газовая колонка Нева 4510. Агрегат оснащается электронной автоматической системой розжига. Производительность водонагревательного оборудования составляет 10 л/мин.
Колонка включается при минимальном давлении в 0,29 атм, мощность составляет 17 кВт, а вес устройства равен 10,4 кг. Модель характеризуется невысоким потреблением топлива. Так, Нева 4510 расходует 0,77 м³/час сжиженного газа, а природного − 1,95 м³/ч. Габариты устройства − 648×356×218 мм.
Колонка газовая Нева Люкс 5514
Нева Люкс 5514 является одной из лучших моделей бытовых газовых колонок, которая по основным техническим показателям не уступает известным брендам. К конструктивным особенностям агрегата следует отнести:
- наличие датчика тяги,
- надёжную камеру сгорания, оснащённую системой водяного охлаждения,
- автоматическое поддержание заданной температуры воды,
- интегрированный пьезоподжиг,
- гидравлическая система управления модуляцией интенсивности пламени,
- автоматический ограничитель уровня давления газа.
Мощность водонагревателя составляет 28 кВт, производительность − 14 л/мин, а весит устройство 12 кг. Этих показателей вполне достаточно, чтобы обеспечить бесперебойную работу агрегата для снабжения горячей водой одновременно двух заборных точек. Колонка включается автоматически в момент открытия водопроводного крана.
Водонагреватель имеет габариты: 650×350×299 мм. Изделие обладает стильным современным дизайном. На лицевой части экрана агрегата Neva Lux 5514 расположен поворотный регулятор, благодаря которому настраиваются рабочие параметры оборудования.
Наличие системы электроподжига обеспечивает экономный расход потребляемого газа, благодаря чему оплата коммунальных платежей обходится по достаточно низкой цене. Газовая колонка Нева Люкс 5514 характеризуется стабильной бесшумной работой, к тому же появление неисправностей агрегата наблюдается достаточно редко.
Колонка газовая Нева 4511
Если требуется мощный проточный водонагреватель, следует обратить внимание на модель Нева 4511. Она обладает привлекательным дизайном, качественной сборкой и высокой производительностью – за 1 мин работы агрегат успевает подогреть 11 л воды, показатель мощности равен 21 кВт
О том, как правильно подключить устройство к системе водоснабжения, газовой магистрали или баллону со сжиженным газом, можно прочесть в инструкции по эксплуатации. По отзывам пользователей, газовая колонка Нева 4511 отлично справляется одновременно с несколькими точками потребления.Вес колонки составляет 11 кг, размеры устройства – 565×290×221 мм. Модель оборудована автоматическим электронным поджигом и имеет водяное охлаждение камеры сгорания.
Видео: «Колонка Нева 411 не загорается – способ устранения неисправности»
Колонка газовая Нева 4513
Бытовая газовая колонка Нева 4513 оснащена автоматической системой электроподжига. Номинальная мощность модели равна 25 кВт, производительность агрегата составляет 13 л/мин. При весе в 15,8 кг габариты изделия − 665×390×237 мм. В колонке установлена камера сгорания с охлаждением водяного типа.
Нева 4513 проста в эксплуатации, обладает длительным сроком службы и высокой степенью безопасности. Мощности агрегата вполне достаточно для горячего водоснабжения одновременно нескольких потребителей.
Технические характеристики газовой колонки Нева 3208
Модель проточного газового водонагревателя Нева 3208 может функционировать при минимальном давлении в 0,15 атмосфер. При номинальной мощности оборудования в 23,2 кВт, его производительность составляет 6,5 л/мин. Монтаж колонки осуществляется в вертикальном положении, подвод магистралей – нижний.
Весит устройство 19,5 кг, а его габариты составляют 730×390×280 мм. Колонка оснащена системой электроподжига. Если колонка Нева не зажигается, скорее всего, поломка заключается в неисправности теплообменника. Она устраняется путём промывки трубопровода.
Колонка газовая Нева Транзит
Особенности эксплуатации колонки семейства Нева Транзит рассмотрим на примере модели ВПГ-ЕМ (также существуют ВПГ-Е И, ВПГ-Е, ЕМТ мощностью 12−24 кВт, производительностью 6−12 л/мин). Проточные агрегаты поддерживают заданную температуру нагрева жидкости в автоматическом режиме.
В колонке имеется устройство газовой модуляции: посредством изменения положения штока можно снизить объём расходуемого топлива и увеличить эффективность нагрева. Помимо этого, уменьшается количество отложений в трубопроводе теплообменника, за счёт чего существенно увеличивается эксплуатационный срок агрегата.
Устройство и принцип действия
Во многих случаях исправить проблему с автоматическим розжигом либо с иными составляющими аппарата бывает довольно легко, при этом даже не приходится обращаться к содействию профессионалов. Однако чтобы понять, по каким причинам плохо работает газовая колонка Neva, стоит изучить ее устройство.
В систему входят:
- корпусы (у настенных моделей — дополненные монтажными петлями);
- теплообменники из меди;
- узлы оборота воды;
- горелочные комплексы;
- концентраторы газообразных продуктов горения (диффузоры);
- патрубки для связи с дымоходом;
- трубки, подающие воду;
- электрод запала;
- кран, регулирующий проход воды;
- сегмент для батареек;
- система, регулирующая мощность прогрева и расход топлива;
- ионизационный индикатор огня.
Типичный метод работы газовой горелки очень прост. Как только открывают водопроводный кран, подающий горячую воду, давление струи начинает действовать на мембрану регулирующего узла. Под ее нажимом передвигается шток, который открывает клапан газа, при этом замыкаются контакты переключающего устройства. По электрической цепи ток от элементов питания начинает поступать на контроллер. Электроника подает сразу два сигнала: по одному открывается клапан, дающий путь газу, по второму появляется электрическая искра на специальных электродах.
Как только распознаватель огня обнаруживает характерную ионизацию, он отправляет сигнал на центральную автоматику. Та перестает инициировать появление искры. Нагревание осуществляется в типовом рабочем режиме. Вентиль смесителя перекрывается. Мембрана сразу отходит назад, а клапан прохода газа закрывается.
В этот момент запускается концевой выключатель, останавливающий подачу тока на контроллер. Без электроснабжения остается и электромагнит. Так как в горелку газ не поступает, она должна сразу погаснуть. Клапан подключен к одной цепи с измерителем тяги. При исчезновении этой тяги или чрезмерном ослаблении ее разогретый датчик размыкает цепь, тем самым прекращая питание электромагнита и проход газа на горелку.
Недостатки
Очевидно, что любая отечественная водонагревательная техника имеет ряд минусов. В этом плане модель НЕВА 4511 также далека от идеала. При номинальной мощности в 21 кВт она производит до 11 литров горячего теплоносителя в минуту.
Эксперты уверены, что техника «не справиться» со своей работой, если вода будет одновременно забираться из двух точек. К примеру, помыть посуду, когда кто-то из домочадцев принимает ванну, будет непросто. Мощности агрегата не хватит для того, чтобы обеспечить две точки водоразбора достаточным количеством горячей воды. Кроме того, конструкцией не предусмотрена система плавной модуляции пламени, чего не скажешь о более современных колонках.
