Герметизация печной трубы на крыше из профнастила — основные методы и пошаговая инструкция

ТОП-5 лучших герметиков

	Фото	Название	Рейтинг	Цена
#1		Соудал	99 / 100	Узнать цену
#2		Kraftflex FR150	98 / 100 1 – голос	Узнать цену
#3		Penosil 1500	97 / 100	Узнать цену
#4		Makroflex TA145	96 / 100	Узнать цену
#5		Момент Гермент	95 / 100	Узнать цену

Какой герметик вы выберете или посоветуете?

Принять участие в опросе

№5. Момент Гермент

Силиконовый состав кирпичного цвета обеспечивает надежную герметизацию стыков различных материалов. Он сохраняет стабильность характеристик при температурах до 260 градусов, не боится воздействия ультрафиолета и агрессивных сред. Застывает слой герметика в 1,5 мм за 24 часа.

Плюсы

• отличная адгезия с разными материалами;
• легкое нанесение;
• хорошее качество герметизации.

Минусы

• длительная кристаллизация;
• высокая цена.

№4. Makroflex TA145

Герметик характеризуется высокой эластичностью, неподверженностью воздействию климата и хорошей адгезией к различным материалам (кроме склонных к коррозии (свинец, медь)). Состав наносится при 5…40 градусах слоем от 2 мм и застывает в течение 48 часов. Makroflex TA145 обладает стойкостью к воздействию температур до 260 градусов.

Плюсы

• высокое качество герметизации;
• возможность обработки значительных по размеру зазоров;
• хорошая стойкость к внешним воздействиям.

Минусы

длительный набор прочности;
токсичность (но при работах на улице это не так важно).

№3. Penosil 1500

Герметик Penosil предназначен для использования внутри и снаружи строений. Он отлично контактирует с металлом, камнем, кирпичом и бетоном. Состав обладает стойкостью до 1500 градусов, используется при температурах 5…40 градусов, застывает в течение суток. Герметик имеет темно-серый оттенок и выпускается в тубах объемом 310 мл.

Плюсы

• универсальность использования;
• бюджетная цена;
• легкость использования.

Минусы

В качестве недостатка можно отметить длительное время кристаллизации.

№2. Kraftflex FR150

Герметик может использоваться внутри помещений и на улице. С его помощью можно отделывать конструкции, подвергающиеся воздействию открытого огня. Состав может эксплуатироваться при температурах -50…+1500 градусов. Пленка образуется уже через четверть часа, но для полного затвердевания нужны сутки.

Плюсы

• высокая теплостойкость;
• универсальность применения.

Минусы

К недостаткам можно отнести только достаточно высокую стоимость.

№1. Соудал

Состав черного цвета производится на основе силиката натрия и предназначен для герметизации конструкций и приборов, которые могут нагреться до 1500 градусов. Выпускается средство в тубе объемом 300 мл. При помощи этого материала можно заделать зазоры глубиной до 5 мм.

Соудал

Плюсы

• безопасность для окружающей среды;
• отличная адгезия к металлу, камню, керамике, бетону и другим материалам;
• прочность шва;
• быстрое застывание;
• стойкость к климатическим и химическим воздействиям;
• демократичная цена.

Минусы

Недостатков у материала нет.

Цены на герметик Соудал

герметик Соудал

Помимо герметиков, для заделки стыков может использоваться изоляционная самоклеящаяся лента. Такие материалы выпускаются из бутилкаучука и имеют алюминиевое покрытие. Ленты обладают прекрасной адгезией к различным видам облицовочных покрытий и выдерживают все виды климатических воздействий. Для отделки зазоров небольшого размера этот вариант представляется одним из лучших. Для фиксации гидроизоляции или защиты мест примыканий листов кровельного материала могут применяться ленты, имеющие клеящую поверхность с обеих сторон.

Изоляционная самоклеящаяся лента

Возможные проблемы при некачественной герметизации прохода на кровле

Профнастил — качественный кровельный материал, который имеет сложную слоистую структуру. На внешнюю основу из стального листа наносятся слои:

• цинка;
• дополнительной антикоррозии;
• грунтовки;
• полимера (полиэстера);
• монтажной защиты.

А с внутренней стороны также наносится оцинковка, грунтовка и защита от коррозии. Благодаря такому строению профнастил имеет отличную несущую способность, защиту от ржавчины, огня и гниения. Стройматериал сохраняет свои свойства в широком диапазоне температур.

На крышах домов принято создавать различные отверстия для вентиляции, выхода дыма. Это естественным образом приводит к нарушению гидроизоляционного и других защитных слоев. Потому огромное значение имеет герметизация стыков трубы с поверхностью крыши. Процесс этот следует провести правильным образом, иначе могут возникнуть проблемы:

1. Протечка. При выводе трубы через крышу наличие неизолированных щелей ведет к проникновению воды внутрь дома, жилых помещений, отсыреванию стен, в том числе, несущих, появлению плесени и др.
2. Разрушение стропил. Конструкция крыши состоит из деревянных стропил. Влага, попадая через стыки, способствует загниванию дерева и разрушению всей конструкции.
3. Коррозия профнастила. Несмотря на то, что кровельный материал защищается антикоррозийными слоями, внутренняя защита слабее внешнего слоя. Коррозия постепенно разрушает профнастил, снижает его защитные характеристики и привлекательный внешний вид.
4. Снижение уровня теплоизоляции крыши. При проникновении воды в слои теплоизоляции, последние теряют свою способность удерживать тепло и защищать от внешнего холода. Изолятор теряет порядка 50% способности эффективно удерживать теплый воздух в жилых помещениях.

Внимание! Хорошая отделка стыков прохода на крыше имеет принципиальное значение для кровли, ее долговечности. Чтобы быть уверенным в качестве своей крыши, следует качественным образом заделать стыки

Сейчас разработаны различные способы герметизации, позволяющие качественно гидроизолировать щели между трубой и настилом

Чтобы быть уверенным в качестве своей крыши, следует качественным образом заделать стыки. Сейчас разработаны различные способы герметизации, позволяющие качественно гидроизолировать щели между трубой и настилом.

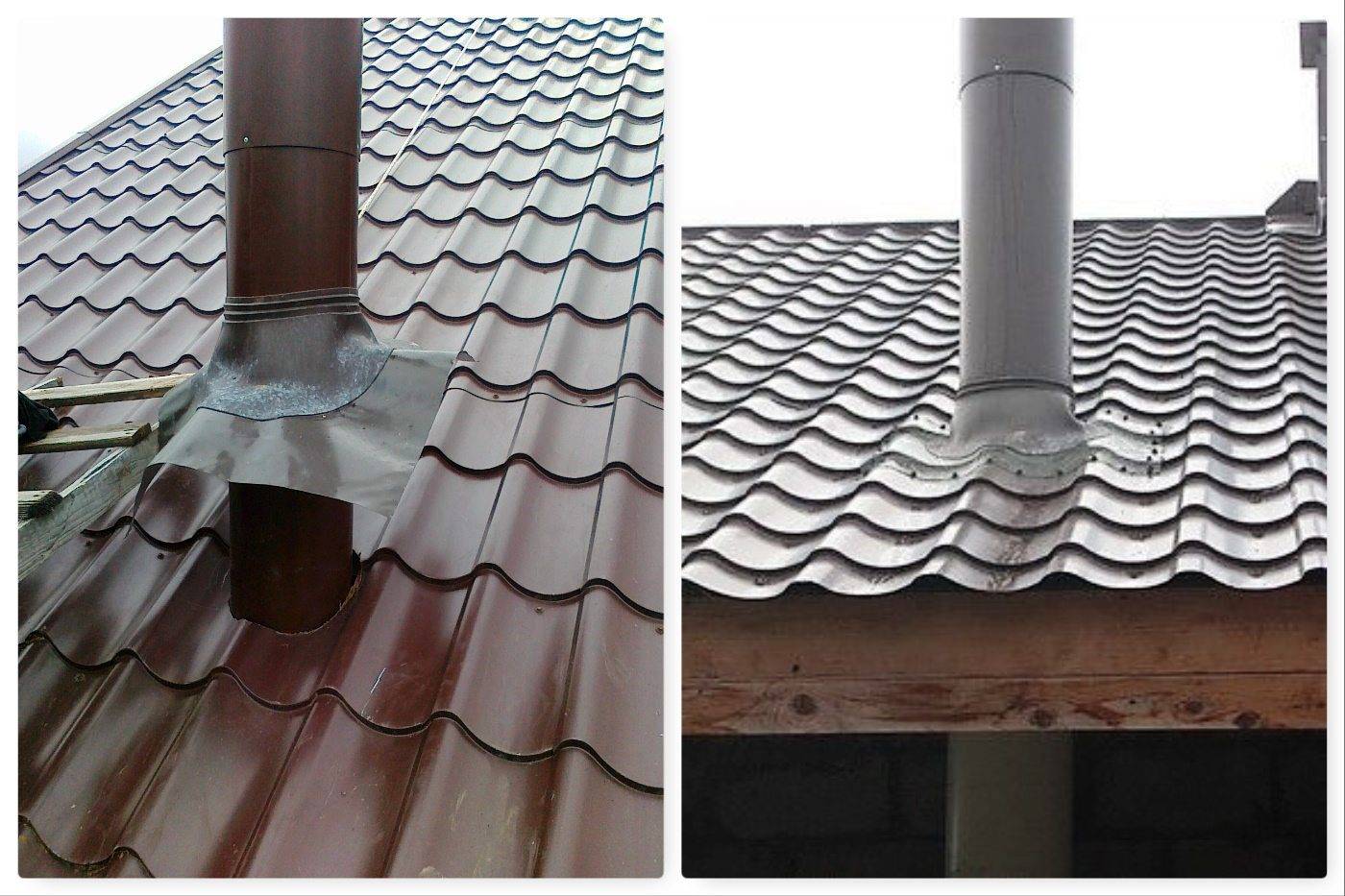

Герметизация овальной и круглой трубы

Вентиляционные трубы и дымоход на кровле из профлиста могут быть круглой формы и сделаны из оцинкованной стали. Зазор между ними и покрытием кровли заделать значительно легче. Для этих целей применяются эластичные проходки. Они гидроизолируют место примыкания профлиста и трубы. Проходки изготавливают для скатных и плоских крыш.

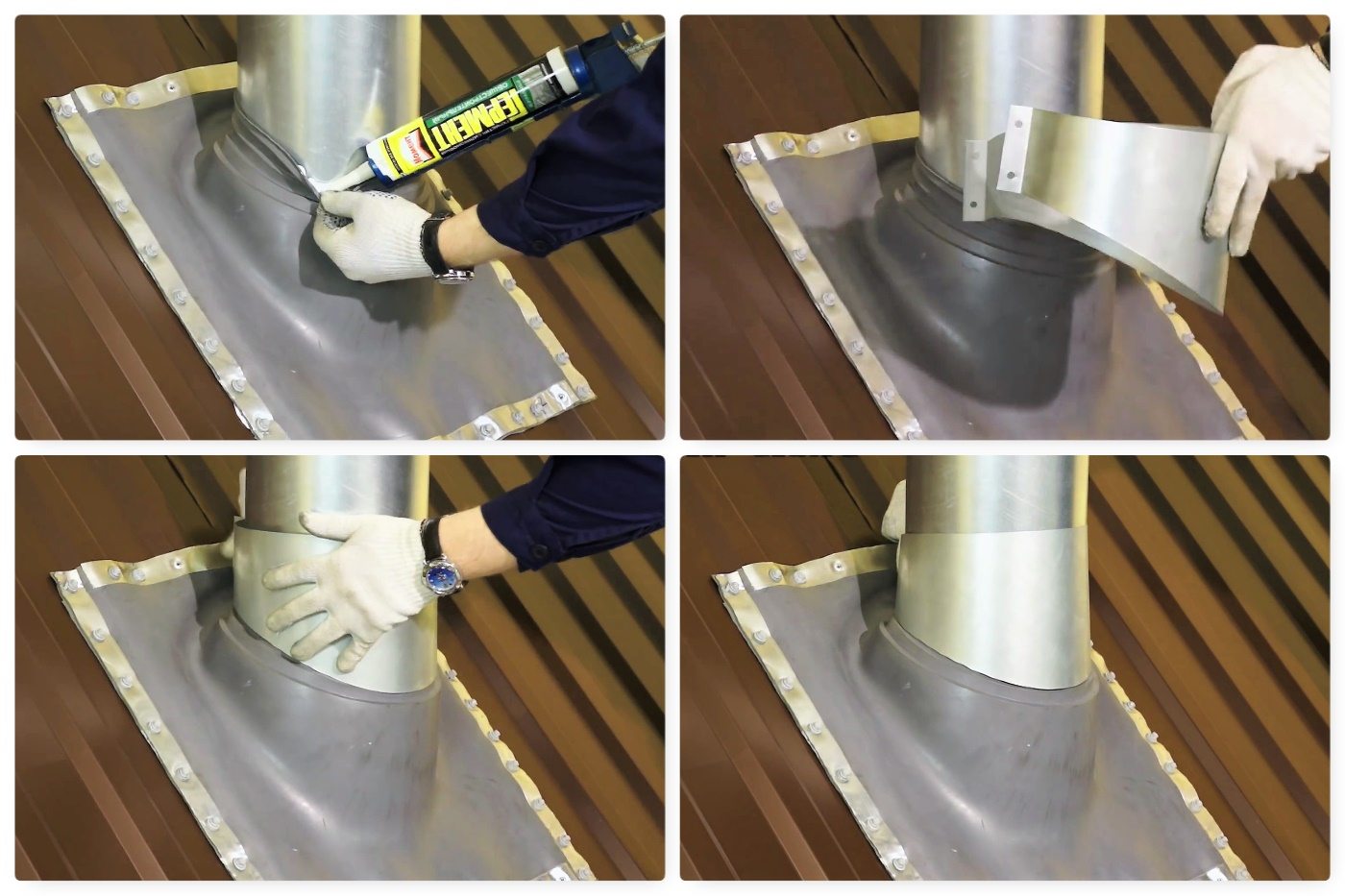

Герметизация трубы на крыше из профлиста выполняется следующим образом:

1. Приобрести эластичную проходку необходимого размера. Затем обрезать ее узкую часть таким образом, чтобы она очень плотно облегала трубу.
2. Снять с дымохода защитный зонтик и дефлекторы. Далее нужно натянуть до самого основания дымохода эластичную проходку.
3. Основание эластичной проходки крепят к кровле при помощи силиконового герметика, самоклеящейся основы либо кровельных саморезов.
4. На завершающем этапе на трубу устанавливается декоративный фартук. Он имеет форму колпака и выполнен под цвет кровельного материала. Этот элемент защищает проходку от механических повреждений и воздействия ультрафиолета.

Для грамотного выполнения герметизации круглой трубы необходимо правильно выбрать размер эластичной проходки. Если изделие неплотно прилегает к печной трубе, то для создания герметичности нужно воспользоваться герметиком и стальным хомутом. Следует отметить, что проходка может порваться при установке, если ее диаметр меньше диаметра трубы.

При выводе трубы через перекрытие, потолок и элементы кровли очень важно помнить о пожарной безопасности. Расстояние между трубой и защищенными от возгорания элементами должно составлять 25 сантиметров. Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы

Незащищенные элементы должны находиться на расстоянии 35 сантиметров от трубы.

Из этого видео вы узнаете, как сделать гидроизоляцию трубы на крыше:

Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.

Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения. Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.

Что нужно учитывать при проведении герметизации

Выбирая способ отделки места стыка, нужно принимать во внимание несколько аспектов. Расположение печной трубы. Проще всего герметизировать дымоход, выведенный на коньке крыши

В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук

Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук

Расположение печной трубы. Проще всего герметизировать дымоход, выведенный на коньке крыши. В данном случае отсутствует вероятность образования снеговых карманов, скопления воды и конденсата. Однако монолитность коньковой балки будет нарушена. При таком способе устройства трубы для ее герметизации достаточно залить стыки силиконовым герметиком, после чего установить декоративный фартук.

Как выбрать место для дымохода

Также труба может быть расположена на удалении от конька. Причем, чем дальше она находится, тем больше воды будет стекать через нее по скату, что повышает вероятность течи. Оптимальное расположение дымохода — 50 см от конька. Конструкция стропильной системы при таком варианте не страдает. Для защиты мест примыканий дымохода и профнастила используются различного рода проходки, обладающие высокой эластичностью, а также фартуки, собранные из доборных элементов.

Обращайте внимание на расположение трубы

Форма дымохода. Различные методы отделки примыканий используются для труб круглого и прямоугольного сечения.

Трубы прямоугольного сечения

Тип дымохода. Печь может быть укомплектована различными видами труб:

• кирпичными. Традиционный вариант, отличающийся легкостью отделки, долговечностью и надежностью;
• металлическими. Дымоходы из стали пользуются популярностью из-за их демократичной стоимости, легкости, простоты монтажа и большого размерного ряда имеющихся в продаже изделий. Однако они достаточно быстро выходят из строя;
• сэндвичами. Конструкция из нескольких труб, выполненных из металла и помещенных друг в друга через теплоизоляционные прослойки, характеризуется надежностью и долгим сроком службы. Но такие дымоходы достаточно дорого стоят;
• модульными. Эти конструкции состоят из нескольких частей, которые могут с легкостью соединяться между собой. Они выполняются из металла и шамотной глины, между которыми размещена базальтовая вата, из керамики, из двойных труб и даже стекла.

Трубы могут быть разных типов

При монтаже печной трубы по противопожарным нормативам требуется оставить зазор между ней и облицовочным покрытием. Так как профлист принадлежит к категории негорючих материалов, при такой облицовке достаточно небольшого расстояния — около 5 мм. Для обработки этого зазора можно использовать герметики (стойкие к воздействию высоких температур) или ленту.

Какими должны быть материалы, используемые для герметизации примыканий:

• обладать высокой стойкостью к воздействию влажной среды, в том числе, долговременному;
• поскольку эксплуатация печного оборудования подразумевает разогрев до высоких температур, а зимой кровля, как и все строение, подвергается испытаниям морозами, все применяемые в устройстве защиты материалы обязаны быть стойкими к температурным перепадам и не терять свои свойства;
• быть инертными к действию солнечных лучей;
• обладать совместимостью с кровельными материалами;
• иметь длительный эксплуатационный ресурс.

Качественная герметизации – надежная защита от протечек

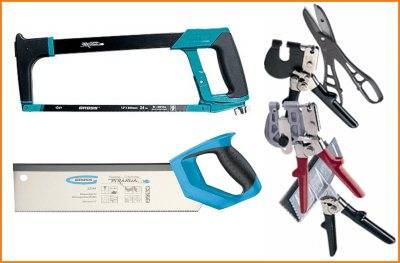

Резка профлиста ножовкой

Это не самый удобный способ, но считается приемлемым для оперативного выполнения работ, выреза мелких элементов, среза краев и прочих операций. Не каждая конструкция инструмента может быть использована для резки листов. Так, ножовка на дуговой раме потребует отгибания одной из сторон листа для прохода по линии реза. Для работы лучше использовать полотно закрепляемое консолью.

Преимущества:

• рез получается без заусенца, ровный;
• время операции минимально для кроя небольших листов;
• не требуется подводка электроэнергии;
• работы можно выполнять непосредственно в месте монтажа.

Недостатки:

• трудно выполнять криволинейные вырезы и изменять траекторию;
• для точных работ требуется жесткое крепление листа;
• невозможно вырезать отверстия.

Полотно для ножовки выбираем, предназначенное для резки металла с минимальным размером и максимальной частотой зуба.

Зачем отделывать трубу

Причин, по которым необходимо отделывать печные трубы на крыше, как минимум 3:

1. Высокие температуры, с одной стороны, и холодный воздух с другой — приводят к тому, что на внутренней поверхности трубы оседает конденсат. Но это не простая вода, конденсат представляет собой агрессивный кислотный коктейль, который постепенно разъедает трубу. Наружное утепление смещает точку росы внутрь утеплителя и исключает появление конденсата;

Клинкерный кирпич не требует дополнительной отделки.

1. 222222Если для сооружения дымохода был использован полнотелый клинкерный кирпич или труба из нержавеющей стали, то этим материалам погодные неприятности не страшны. В то время как обычный кирпич без наружной защиты через пару лет начнет сыпаться, сталь будет ржаветь, а бетон трескаться;
2. Кроме прочности дымохода существует еще такой важный момент, как защита от дождя самой крыши. Если герметизация сектора соединения трубы с кровлей была выполнена плохо, то уже через год утеплитель придет в негодность, а деревянная стропильная система начнет портиться.

Не стоит дожидаться момента, когда наступит полное разрушение дымохода.

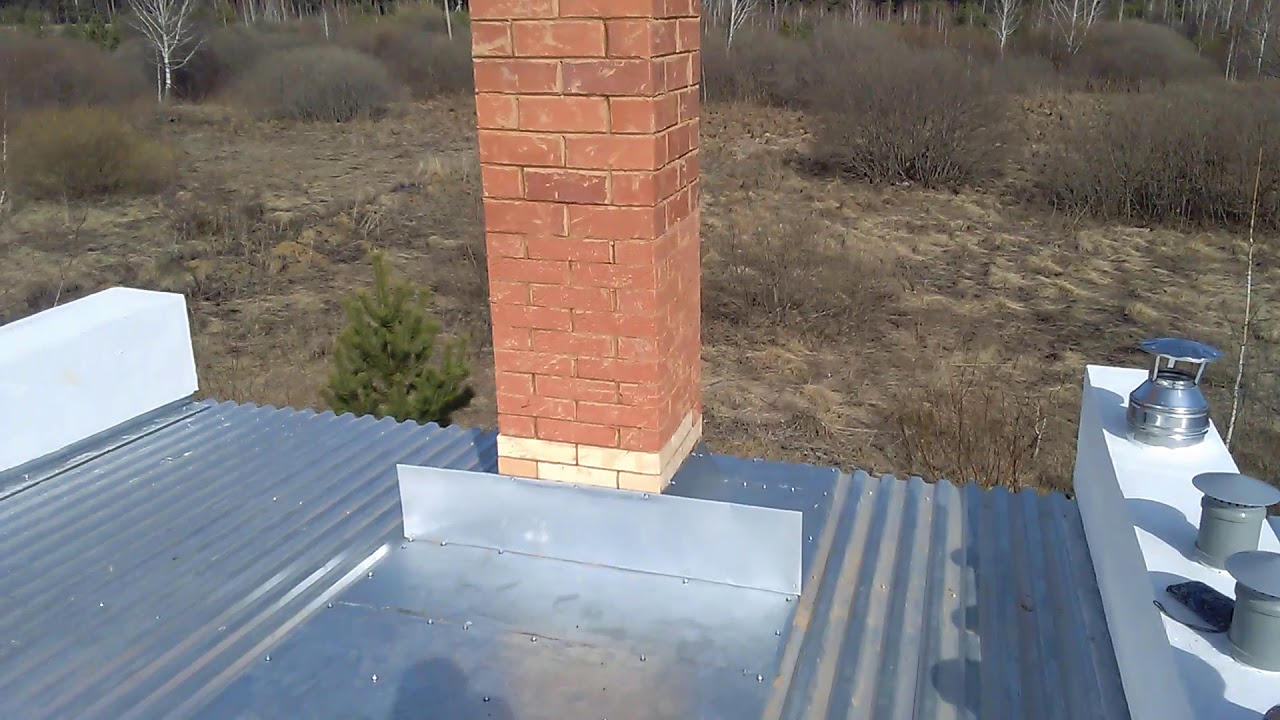

Примыкание профнастила к трубе прямоугольного сечения

Производители профнастила изготавливают множество различных кровельных доборных элементов. Они позволяют обеспечить надежность крыши в местах ендов и примыканий, в том числе помогают загерметизировать выход трубы через профлист кровельного покрытия.

Для этого на профнастил вокруг трубы устанавливают специальный фартук. Выполняют его из металлических деталей, которые называются планками примыкания. Со всех сторон трубы они заводятся под профнастил покрытия на 150-200 мм. В месте соединения с фартуком, профлист вокруг трубы дополнительно уплотняется кровельным герметиком.

Как обойти дымоход профнастилом

Главной задачей такого фартука в верхней части трубы — это собрать и отвести в стороны воду, стекающую по поверхности трубы. Карнизные планки, установленные с нижней, а также с боковых сторон трубы, отводят воду на покрытие ската крыши.

Очень важно правильно выполнить подкровельную изоляцию перед тем, как положить профнастил вокруг трубы. Для этого в гидроизоляционной мембране на месте прохода трубы делают крестообразный разрез. Лишнюю часть мембраны вырезают, оставляя 50-100 мм запаса возле стенок трубы

Затем мембрану приклеивают к стенкам дымохода

Лишнюю часть мембраны вырезают, оставляя 50-100 мм запаса возле стенок трубы. Затем мембрану приклеивают к стенкам дымохода.

До того, как вывести трубу через профнастил, выбираем способ гидроизоляции примыканий. Проще всего использовать нижние и верхние планки примыканий. Но в этом случае вся вода, которая может проникнуть между трубой и профнастилом кровли, попадет на гидроизоляционную мембрану.

Гораздо надежней защитит обход трубы профнастилом фартук из рулонных гидроизоляционных материалов. Его наклеивают под верхнюю планку примыкания. Выполняют фартук из специальной самоклеящейся ленты. Начинают с нижней части трубы, затем наклеивают ленты с боков и только потом выполняют гидроизоляцию той стороны трубы, которая находится со стороны конька.

Примыкание трубы к кровле с помощью рулонной гидроизоляции

Иногда дымоход устанавливают в здании с уже готовой крышей. В этом случае отверстие под трубу в профнастиле вырезают таким образом, чтобы по его краям осталось приблизительно 1,5-2,0 см запаса. После этого профнастил отгибают, приклеивают к трубе гидроизоляционную мембрану и устанавливают нижнюю планку примыкания. Дальнейшие работы по устройству гидроизоляции выполняют так, как рассказано выше.

Сложность и трудоемкость выполнения гидроизоляции существенно зависит от того, в каком месте ската кровли расположена дымовая или вентиляционная труба.

Для чего нужно герметизировать трубу

Рисунок 2. Причины

Причин отнестись очень ответственно к процессу герметизации может быть множество. Среди них хотелось бы выделить:

• снижение потерь энергии, в частности тепловой, которая должна оставаться внутри дома;
• полноценная защита внутренней части дома от дождя;
• уменьшение количества конденсата, мешающего правильному функционированию дымоотвода;
• пожарная безопасность.

Последний пункт можно связать с тем фактом, что дымовая труба зачастую нагревается до очень высоких температур. Если в это время в непосредственной близости находится какой-либо возгораемый материал – пожара не миновать

Поэтому так важно отделить трубу от других строительных конструкций

Как вывести трубу через крышу из профнастила

В листе профнастила, который будет окружать дымоход, очерчиваются контуры с параметрами длины и ширины, соответствующими габаритам дымохода. Затем с помощью болгарки необходимо вырезать отверстие с небольшим отступом от контуров.

1. Также отверстия проделываются в элементах кровельного пирога, при расчете их ширины нужно учитывать не только собственные размеры трубы, но и габариты защитного короба, который будет отделять дымоход от содержимого пирога. Обрешетка в месте примыкания должна быть сплошной.
2. Как сделать проход трубы через крышу из профнастила? Трубу необходимо плотно окружить внешним и внутренним фартуками. Внутренний фартук находится под листами профнастила (за исключением части, облегающей стены трубы), он прикрепляется к обрешетке. От него простилается желобок из нержавеющей стали, который должен обойти дымоход со всех сторон и выходит непосредственно на концы скатов к карнизной планке. По нему будут стекать осадки и конденсат.
3. Если труба сделана из кирпича, то прилегающие к ней грани фартука необходимо загнуть на концах и завести их в штробы. Штробы – это небольшие отверстия в кирпичах (но не в швах между ними), которые проделываются с помощью болгарки.

Под нижним фартуком должен находиться слой гидроизоляции. Гидроизоляция трубы на крыше из профнастила выполняется в следующем порядке:

• Внешний фартук устанавливается на лист профнастила и тоже прикрепляется к обрешетке. По большей части он выполняет декоративную функцию, делая стык дымохода и кровли более плавным, но этот элемент обеспечивает и дополнительную защиту.
• Фартуки можно изготовить самостоятельно из сплошного цинкового листа, а можно приобрести набор готовых окладных планок. Первый вариант более сложный, так как он требует самостоятельного разреза и загибания краев отверстия в листе. Но второй вариант предполагает дополнительные траты денег.

Схема монтажа в разрезе

Части фартука, прилегающие к дымоходу, необходимо уплотнить герметиком.

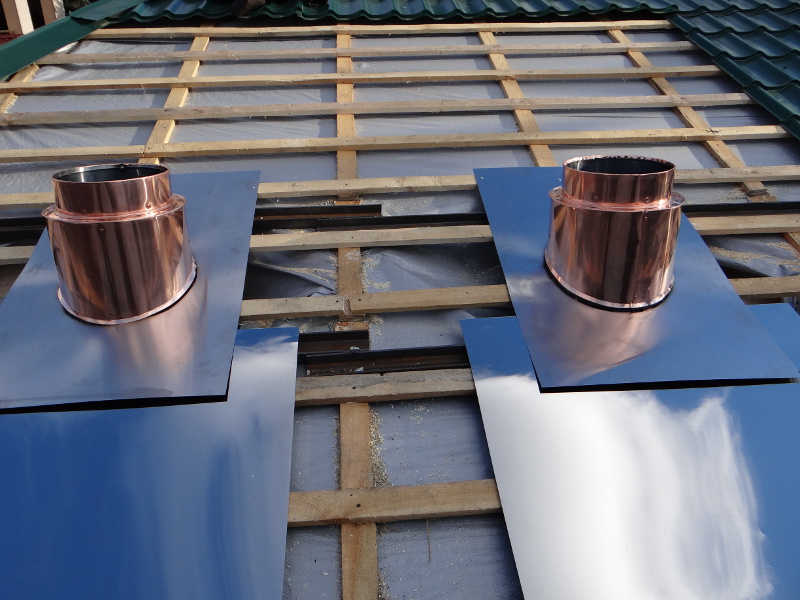

Под трубы с круглым сечением вырезать отверстия в профнастиле и в кровельном пироге более сложно, чем под прямоугольные дымоходы, но их изоляцию можно осуществить простыми методами. Для этого используются насадки Мастер-Флеш. Это резиновые или силиконовые изделия в форме ступенчатой пирамиды, имеющие круглое сечение. Они плотно облегают дымоход и надежно прикрепляются к листу профнастила.

Основание насадки выполнено из алюминия. Обратная сторона изделия имеет гофрированную поверхность, что увеличивает его герметичность.

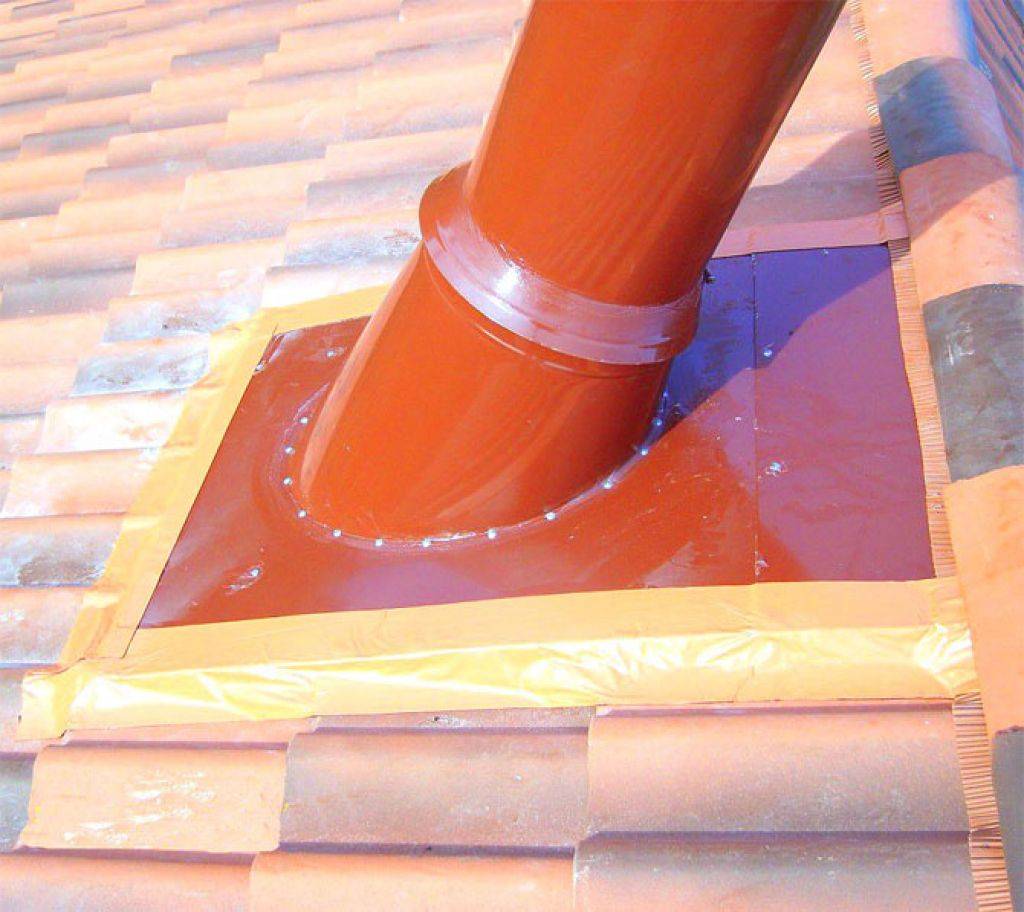

Монтаж круглой трубы

Итак, как обшить трубу на крыше профнастилом, если она круглого сечения? Перед установкой насадки необходимо срезать такое количество колец пирамиды, которое обеспечит диаметр отверстия на 20 % меньший, чем диаметр трубы. Затем Мастер-Флеш протягивается по трубе сверху вниз. Основание приклеивается к листу профнастила с помощью силикона и прикрепляется к нему шурупами. Место прилегания колец изделия к трубе герметизируется силиконом.

ВАЖНО!

Тянуть изделие можно только за его конус. Если прилагать усилия к его основанию, то оно может прийти в негодность.. Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент

Также герметизировать круглые трубы можно с помощью самоклеящихся свинцовых лент.
