Монтаж основания
Как говорилось ранее, конструкция обрешетки под мягкую кровлю может быть однослойной и двухслойной. Рассмотрим подробно установку элементов каждого из этих вариантов. На обрешетку, в свою очередь, будет укладываться подкладочный ковер.
Устройство однослойной обрешетки под мягкую кровлю
Для такого рода конструкции могут использоваться следующие материалы: Щитовые (ФСФ, ОСП-3).

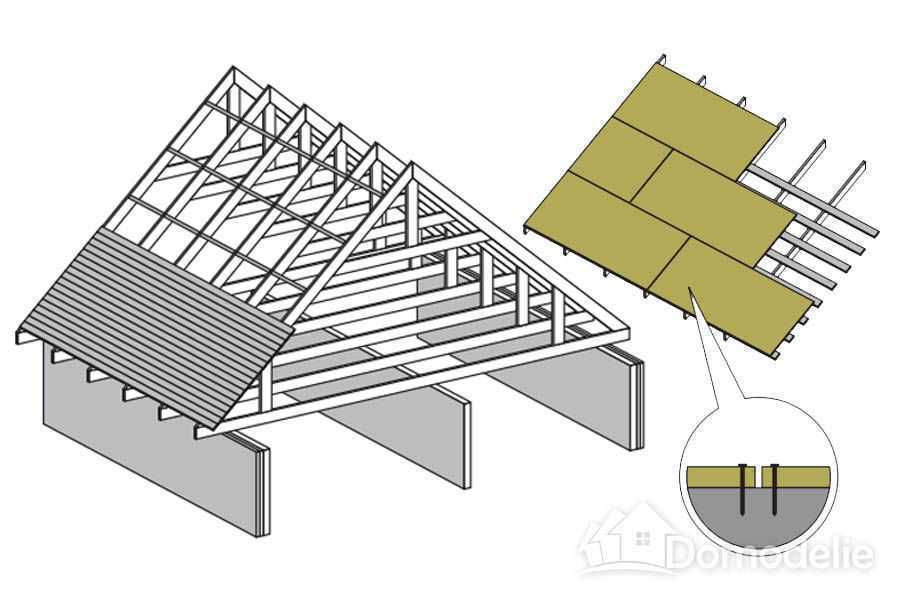

Крепление листовых материалов ведется прямо на лаги стропильной системы в перпендикулярном направлении. Такой монтаж ведется достаточно быстро, так как используются крупноразмерные элементы.

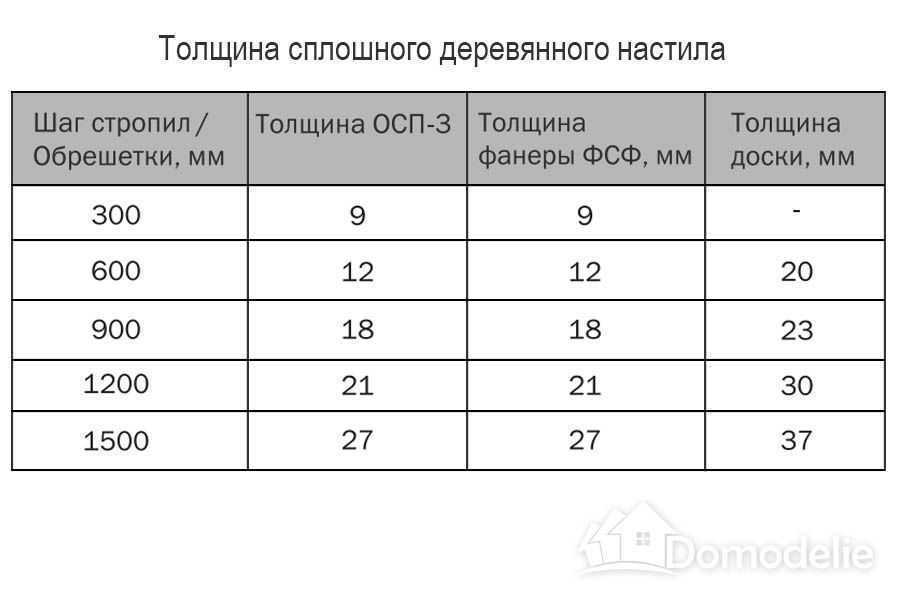

Толщина осб под гибкую черепицу зависит от шага стропильных ног :
- 27 мм – для шага стропил в 1,5м;
- 21 мм – для шага стропил в 1,2м;
- 18 мм – для шага стропил в 0,9м;
- 12 мм – для шага стропил в 0,6м;
- 9мм – для шага стропил меньше 0,6 м;
Соседние элементы укладываются с образованием 2-х мм зазора (если работы ведутся в зимнее время, то его нужно увеличить до 3 мм). Если пренебречь этим правилом, то под воздействием влаги древесные материалы могут набухнуть и вспучиться. Все настилаемые элементы необходимо обработать антисептическими растворами, так как их влагостойкость не идеальна.
При использовании листов ФСФ их закрепление на стропилах выполняется при помощи саморезов или гвоздей, с шагом в 150 мм. Чтобы подобрать подходящую длину крепежных элементов нужно воспользоваться следующей формулой:
L = h × 2.5;
- L – длина самореза или гвоздя;
- h – толщина фанерного листа.
Установка листов ОСП ведется аналогичным образом. Для осуществления крепления, помимо саморезов, могут использоваться спиральные или кольцевые гвозди. Шаг между ними должен быть равен 150 мм, а в случае применения спиральных элементов его можно увеличить до 300 мм.
ОБРАТИТЕ ВНИМАНИЕ!
Саморезы и гвозди нужно вгонять в листовой материал по самую шляпку. Таки образом покрытие будет лучше защищено от воздействия атмосферной влаги
Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе
Рассчитать количество черепицы и систему обрешетки вы можете на нашем онлайн калькуляторе.
На последнем этапе ведется укладка подстилающего ковра, на который монтируется мягкая кровля.
Однослойная обрешетка из шпунтованных досок или теса
Основным принципом обустройства такого варианта основания под мягкую кровлю является поперечная укладка штучных деревянных элементов прямо на стропила.
Ширина досок обычно составляет 10-14 см.
Толщина же подбирается в зависимости от шага стропил, так как это расстояние напрямую влияет на требуемое сопротивление досок изгибу.
Закономерность следующая:
- Шаг стропил от 300 до 900 мм – толщина доски 20 мм;
- от 900 до 1200 мм – толщина доски 23 мм;
- от 1200 до 1500 мм – толщина доски 30 мм;
- Для шага в 1500 мм – толщина доски 37 мм;
Монтаж ведется от нижней кромки ската к коньку. При этом элементы должны укладываться строго перпендикулярно лотками вверх (для осуществления движения влаги от дождя по лотку к карнизу).
При воздействии влаги и скачков температур древесина изменяет свои геометрические размеры. Поэтому между торцами досок необходимо устраивать зазор в 3 мм. Крепление производится при помощи гвоздей или саморезов, забиваемых как можно ближе к кромочному краю изделия.
Установка сплошной двухслойной обрешетки
Главным отличием от однослойного основания под мягкую кровлю является наличие нижнего каркаса контробрешетки. Она выполняется из досок (25мм×(100-140)мм) или брусков (30×70мм, 50×50мм), путем их набивания на стропильное основание под прямым углом. Шаг досок контробрешетки должен составлять около 200-300 мм.
Следующим слоем укладывается слой из досок под 45-градусным углом. Между ними, как и при устройстве однослойной конструкции из штучных элементов, устраивается стабилизирующий зазор в 3 мм. Помимо досок можно применять фанеру или листы ОСП, с укладкой слоя утеплителя (для теплого чердака) или без него.
Устройство комбинированной обрешетки по шагам:
- Укладка и закрепление теплоизоляции между стропильными элементами;
- На этой прослойке растягивается гидроизолирующая пленка, которая прибивается к стропилам при помощи брусков контробрешетки (25×30мм). В случае устройства холодного чердака укладка тепли- и гидроизоляции не требуется.
- Осуществляется закрепление листовых материалов с шагом в 300 мм в местах над стропилами, и 150 мм – над брусками контробрешетки.
ОСТОРОЖНО!
Древесные материалы должны иметь влажность не более 20%.
Гибкая черепица (инструкция)
Основание для кровли
Монтаж гибкой черепицы производится только на сплошное дощатое основание. Оно должно быть максимально ровным, иначе бугры обязательно будут видны на будущей крыше, что, к тому же, снизит ее изоляционные свойства.
В качестве основания можно применять:
- ОСП – ориентированно-стружечную плиту;
- ФСФ – фанеру повышенной влагостойкости;
- Обрезную доску из пиломатериала хвойных пород с влажностью не более 20%, одинаковой толщины.
Необходимо помнить, что при использовании крупнолистового настила в холодное время года для компенсации линейного расширения материала, монтаж плит основания проводится с разбежкой швов в 3 мм.

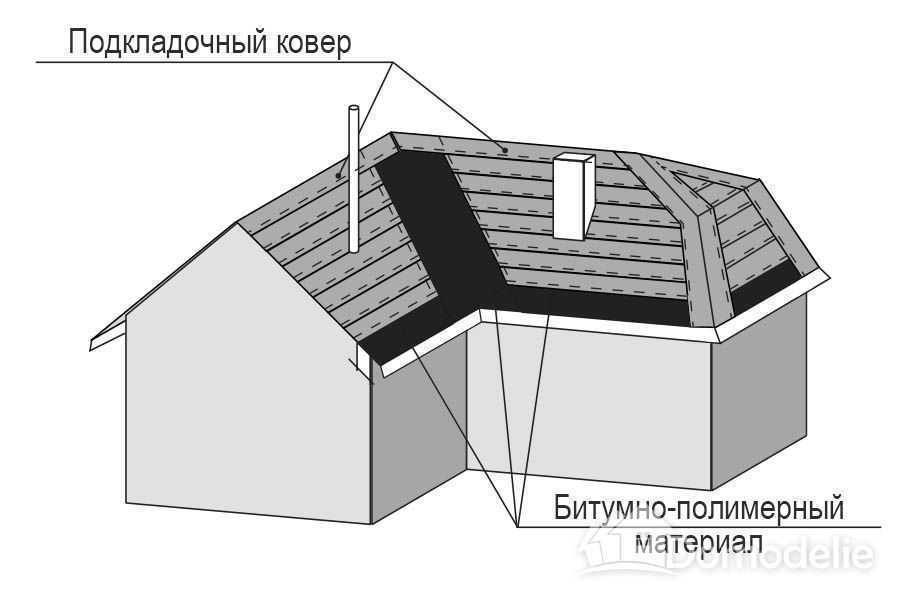

Подкладочный ковер
Использование подкладочного ковра желательно по всей площади крыши для увеличения изоляции и влагостойкости, но вот обязательно, прежде всего, в случае, если угол уклона кровли находится в пределах 12-18 градусов. На карнизных свесах и ендовах производится монтаж самоклеющегося битумно-полимерного материала. Если угол более 18 градусов, гидроизоляционный материал используется только в областях наиболее вероятных протечек, а именно на коньках, карнизных и фронтонных свесах, ендовах, кровельных выходах, ребрах скатов.
Монтаж гибкой черепицы инструкция по монтажу

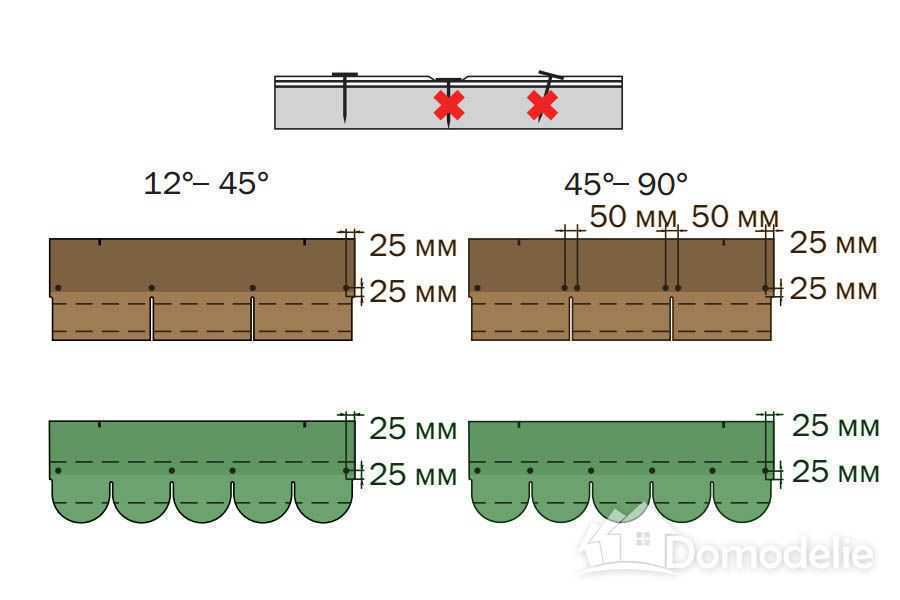

Схема фиксации кровельными гвоздями

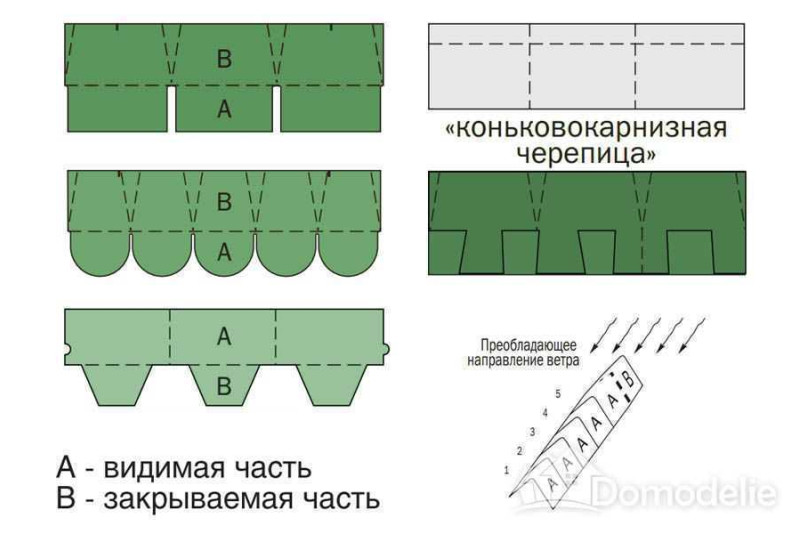

Для оформления крыши используется гибкая черепица двух видов: рядовая, имеющая выбранный рисунок и цвет и служащая для покрытия основной площади, и универсальная или коньково-карнизная, которую используют для базовых работ по, соответственно, конькам и карнизам.

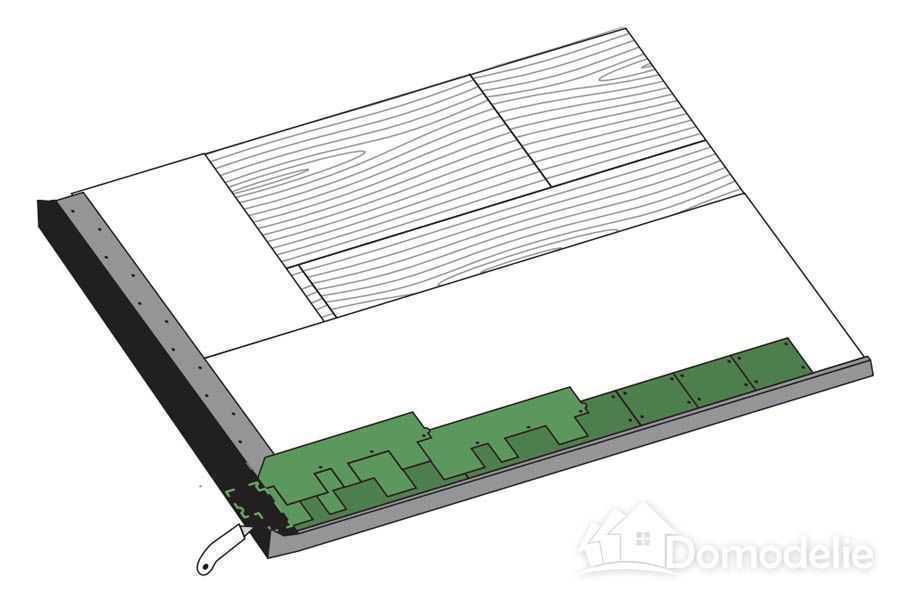

Покрытие начинается со стартовой полосы, в роли которой может быть либо универсальная, либо рядовая черепица (ее выкройка). К основанию кровли такая черепица крепится оцинкованными кровельными гвоздями, схема расположения которых указана в инструкции.
Фиксация рядовой черепицы форм “бобровый хвост”, “кирпич”, “прямоугольная”
Фиксация рядовой черепицы формы “дранка” и двухслойной
Далее проходит монтаж рядовой гибкой черепицы

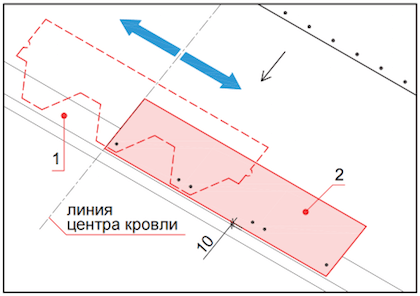

Инструкция указывает середину ската как лучшее место для начала, потому как это помогает нивелировать гонты по горизонтали ( что особенно важно при длинных скатах). Все последующие ряды монтируются согласно инструкции, производится своевременное смещение либо вправо, либо влево
До тех пор пока не будет укрыт весь скат кровли.
Укладка рядовой черепицы
Установка гибкой черепицы представлена ниже для разных форм нарезки.

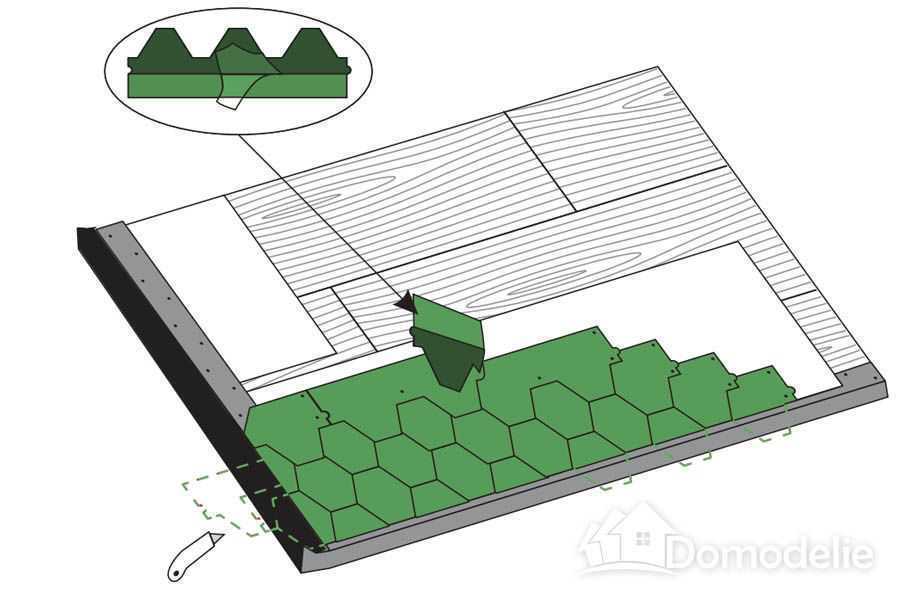

Укладка ГЧ с формой нарезки “ромб”
Укладка ГЧ с формой нарезки “бобровый хвост”
Гибкая черепица: инструкция

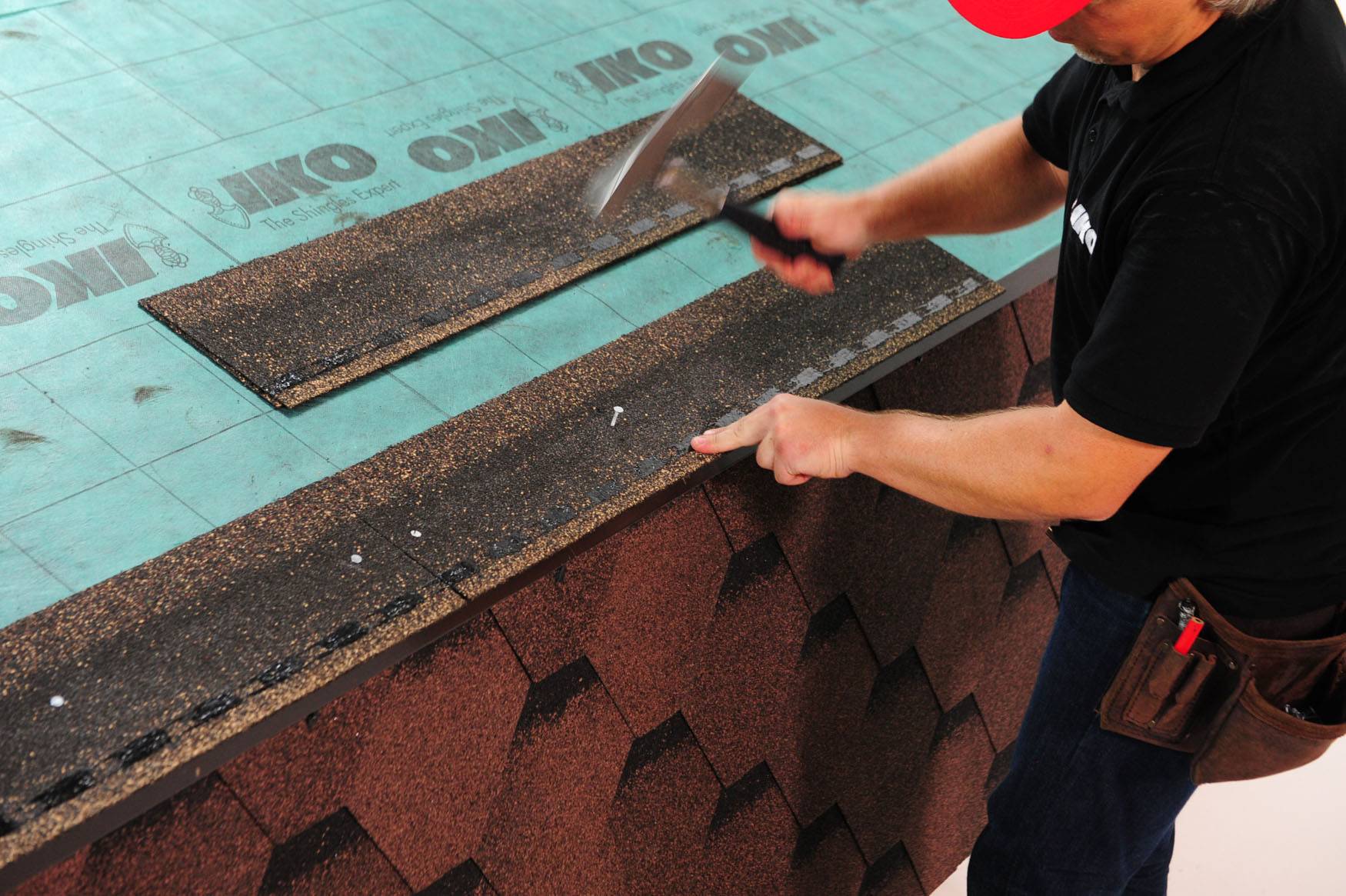

Укладка конька
Коньковая гибкая черепица получается делением универсальной по линии перфорации. Необходимую прямоугольную форму можно получить и путем выкройки из рядовой. Установка начинается с конца крыши, противоположного преимущественному направлению ветров.
Монтаж коньковой ГЧ
Монтаж гибкой черепицы: инструкция по монтажу черепицы “Shinglas”.
Укладка кровельного материала: инструкция по монтажу
Подготовительные мероприятия проведены, основание под кровлю готово – значит, можно приступать непосредственно к монтажу гибкой черепицы.
1. Монтируем подкладочный ковер
 | 1. Основание из влагостойкой фанеры или ОСП2. Подкладочный ковер ICOPAL K-EL/FEL’X3. Кровельный клей ICOPAL4. Кровельные гвозди5. Край карнизного свеса |
Сначала на готовое ровное основание укладываем специальный гидрозащитный слой – подкладочный ковер «ИКОПАЛ» К-ЕЛ или «Феликс». Разворачиваем его снизу вверх параллельно карнизному свесу, фиксируем к основанию по верхнему краю через каждые 40 см, по нижнему – через 10 см. Герметизируем перехлесты мастикой.
2. Монтируем планки
 | 1. Основание из влагостойкой фанеры или ОСП2. Подкладочный ковер K-EL/FEL’X3. Карнизная планка4. Торцевая планка |
На подкладочный ковер кровельными гвоздями прибиваем по зигзагообразной разметке карнизные и торцевые планки. Перехлест составляет 3–5 см, шаг между гвоздями – 10 см.
3. Монтируем карнизную полосу
 | 1. Карнизная планка2. Коньково-карнизная полоса |
С коньково-карнизной полосы удаляем защитную пленку, отступаем от перегиба карнизной планки 10–20 мм, фиксируем полосу стык в стык. В местах перфораций и по краям прибиваем гвоздями.
4. Монтируем ендовный ковер
 | 1. Подкладочный ковер K-EL/FEL’X |
Ковер для защиты ендовы монтируется в два слоя: верхний соответствует цвету основного покрытия, а в качестве нижнего используется дополнительный слой подкладочного ковра. Он крепится гвоздями с шагом в 20 см. Ендовный ковер укладывается по направлению оси ендовы с фиксацией краев через каждые 10 см.
Совет. Чтобы не повредить ендовный ковер при отрезании гибкой черепицы, под нее следует подложить фанерный лист.
5. Монтируем рядовую битумную черепицу
 |  |
Чтобы при монтаже мягкой кровли не возникло визуальных дефектов, перед укладкой рекомендуется перемешать гонты из четырех или шести упаковок для уравновешивания оттенка. После этого можно приступать непосредственно к покрытию крыши битумной черепицей.
Монтаж кровли начинается с середины карнизного свеса и продвигается к торцам. Чтобы уложить первый ряд, отступаем 1 см от нижнего края карнизной гибкой черепицы и на этой линии крепим нижний край рядовых лепестков, предварительно сняв с гонтов нижнюю защитную пленку. Крепление производится четырьмя или шестью (при большом уклоне) гвоздями на один гонт.
Совет. При использовании прямоугольных гонтов число гвоздей следует увеличить до 5 на плоских крышах и до 7 на скатах с углом наклона больше 45 градусов.
При дальнейшем монтаже рядовой черепицы следим, чтобы лепестки каждого последующего ряда совпадали с вырезами предыдущего. В районе торцов обрезаем гонты по краю, приклеиваем их к торцевой планке мастикой, а швы герметизируем соответствующим клеевым составом.
Монтаж гибкой черепицы: основание для ее укладки
Требования к основанию, на которое допускается укладка мягкой кровли, довольно жесткие – дело в том, что свое название (мягкая черепица) этот материал получил неспроста. Он действительно мягкий, и пластичность увеличивается в процессе его разогрева лучами вездесущего солнышка. Представьте себе, что будет, если уложить этот кровельный материал на обрешетку, которую изготавливают на крыше для металлочерепицы?
- Во-первых, она попросту не ляжет на такое основание.
- А во-вторых, если допустить, что ляжет, то просто примет его форму и будет выглядеть не очень красиво.
Именно по этой причине технология укладки гибкой черепицы предусматривает устройство ровного и гладкого основания. Как правило, поверх стандартной кровельной обрешетки с гидробарьером и прочими необходимыми элементами любой крыши настилается ОСП или влагостойкая фанера. В принципе, монтаж гонта допускается и на основание, набранное из отдельных досок, расстояние между которыми не должно превышать 0,5см, а их перепад по уровню – не более 2мм. Практика показывает, что даже в этом случае спустя год на поверхности кровли начинают просматриваться все перепады и зазоры между досками.

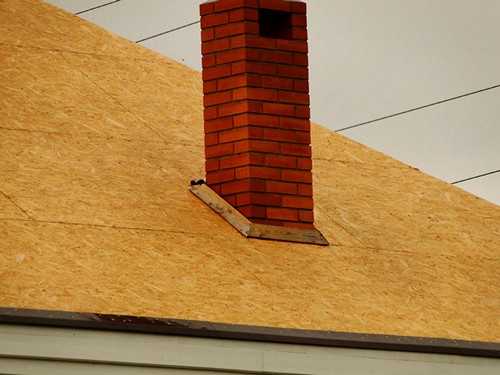

Гибкая черепица своими руками: подготовка основания фото
Движемся дальше и начинаем разбираться с вопросом, что такое подкладочный ковер под гибкую черепицу? В принципе, подкладка – это дополнительная защита крыши от протекания дождевых и талых вод. Она используется не на всех типах крыш – как правило, ее применяют на скатах, имеющих малый уклон или на больших плоскостях. Настилается подкладочный ковер поверх ОСП или фанеры внахлест друг на друга, начиная с самой нижней точки ската. Таким образом, верхняя полоса подложки перекрывает нижнюю и не дает воде затекать под нее.
Как укладывать гибкую черепицу своими руками: подкладочный ковер
Особенности монтажа черепицы

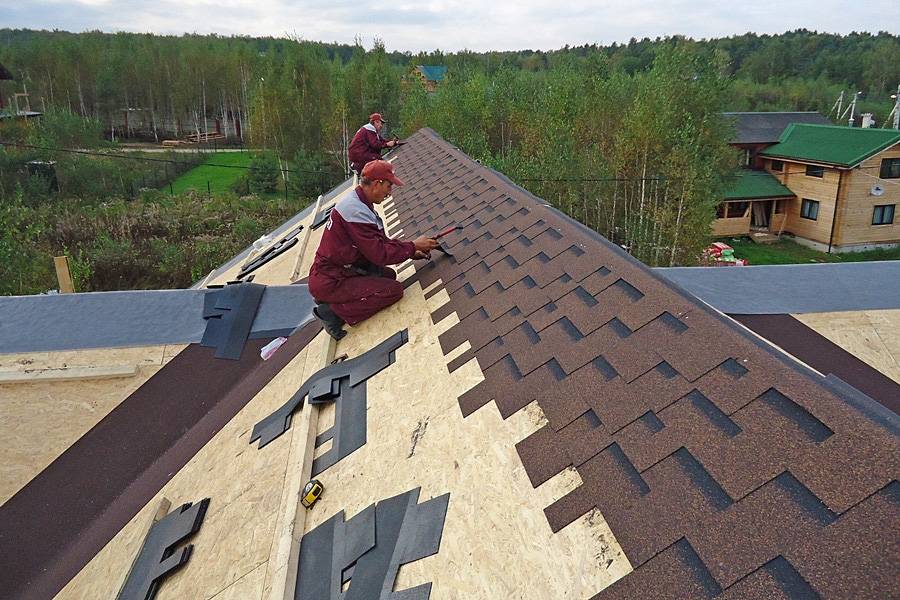

Монтаж мягкой черепицы на крышу частного дома
Самостоятельный монтаж гибкой черепицы не представляет собой особой сложности и не требует наличия профессионального образования. Достаточно понимания сути процесса и следования инструкциям производителя.
Битумная кровля представляет собой сборное покрытие, состоящее из множества небольших водонепроницаемых фрагментов (гонтов), уложенных на твердое и плотное основание. Расположение пластин производится внакладку, соединение на клеевую основу, дублируется гвоздями.
Укладка гибкой черепицы является наиболее популярным в частном строительстве способом покрытия жилых и хозяйственных строений.
Обосновано это такими преимуществами отделки:
- полная герметичность;
- прочность к механическим воздействиям;
- возможность оформлять криволинейные поверхности любой сложности;
- небольшой вес;
- отсутствие мокрых работ;
- простота и высокая скорость монтажа;
- длительный срок эксплуатации;
- презентабельный внешний вид.

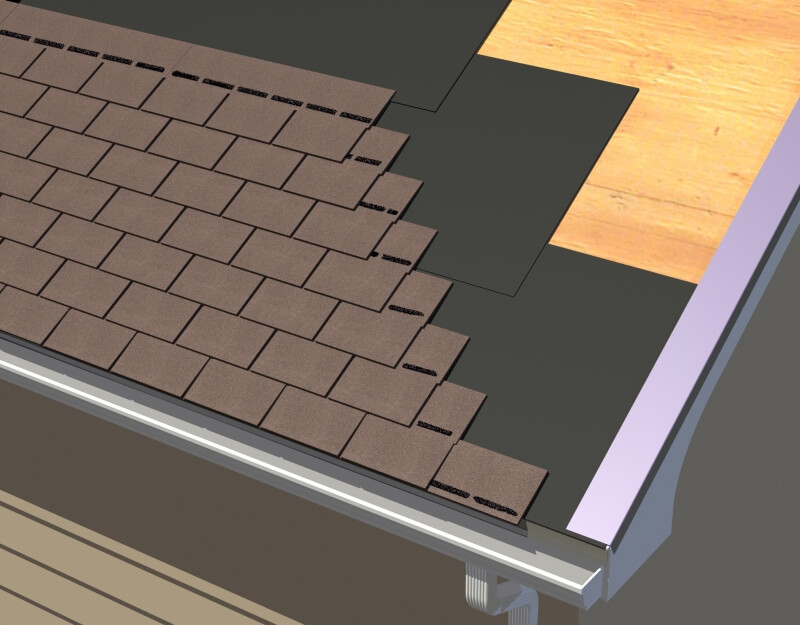

Технология укладки
Теперь рассмотрим порядок укладки гибкой черепицы. Вне зависимости от производителя, этот кровельный материал необходимо укладывать в теплую сухую, желательно безветренную погоду. Слишком низкая температура во время монтажа (ниже +10 °C) может вызвать повреждение (трещины) полос, так как у материала снижается эластичность.
Совет! Перед началом укладки рядовых полос рекомендуется произвести отбивку горизонтальных полос на крыше, чтобы было легче выдерживать горизонталь.
Монтаж битумной черепицы начинается с укладки стартовой полосы на свесах крыши. Для этого используются специальные универсальные коньково-карнизные элементы (прямоугольные гонты без выкройки). Также у обычных гонтов можно обрезать край с лепестками и использовать их для укладки стартовой полосы. Карнизные элементы обязательно крепятся двумя способами:
- Приклеиваются на битумную мастику.
- Прибиваются гвоздями с широкими шляпками.
Также мастика наносится на места соединений двух стартовых элементов.
Когда ряд стартовых элементов полностью уложен, приступают к монтажу рядовой черепицы. Ее укладка производится в следующем порядке:
Первый ряд рядовой черепицы начинают укладывать на расстоянии 200–300 мм от края стартовых элементов.
- С внутренней стороны полос снимается защитная пленка.
- Гонты плотно прижимают к основанию, можно прокатать валиком для более надежного сцепления.
- В монтажные точки забивают кровельные гвозди с широкой шляпкой, которые обеспечивают окончательную фиксацию черепицы.
Обратите внимание! По краям скатов крыши гонты подрезаются по необходимой длине. Для дополнительной фиксации крайнего гонта используется битумная мастика, которая наносится на обратную сторону полосы. После укладки на мастику элемент черепицы нужно плотно прижать и прокатать валиком
После укладки на мастику элемент черепицы нужно плотно прижать и прокатать валиком.
Завершает монтаж мягкой черепичной кровли обустройство конька при помощи специальных доборных элементов, а также мест примыканий и обводов дымоходных труб.
В заключение можно посмотреть видео, как уложить мягкую черепицу своими руками:
Post Views: 7 216
Подготовка основания
Поскольку гибкая черепица является мягким материалом, основание под нее должно быть сплошным с ровной поверхностью. Для этих целей подойдет влагостойкая фанера, листы ДСП с водонепроницаемой пропиткой, листы металла и другие влагостойкие материалы. Инструкция любого производителя выдвигает такие основные требования к основанию, как отсутствие щелей, отверстий, прочная поверхность, обладающая хорошей адгезией к клеящим компонентам.
Основание для гибкой черепицы должно быть ровным, без лишних изъянов.
Исключение составляют монтажные зазоры кровли, вентиляция, отверстия под сквозные проходные элементы, дымоходы, коммуникационные каналы. Монтажные сквозные элементы прибиваются к основанию оцинкованными гвоздями. При этом следует обеспечить надежное крепление. Расшатывание плохо закрепленных элементов приведет к постепенному разрушению прилежащей гидроизоляции и протеканию гибкой кровли в этом месте.
Закончив укладку основания, как того требует инструкция производителя, монтируют гидроизолирующий слой-подкладку на коньке, фронтонном свесе, по карнизу, в местах изменения наклона (переломах крыши), а также в местах возможного скопления влаги и снега. Обычно это рулонный листовой материал на смоляной или каучуковой основе.
В крайнем случае для этих целей можно использовать прочную гидроизолирующую пленку, имеющую высокий показатель усилия на разрыв. При укладке гидроизоляция крепится к основанию специальными оцинкованными гвоздями с широкой шляпкой. Рулонный материал располагается внахлест так, чтобы верхний слой находился выше по скату крыши. Места нахлеста дополнительно промазываются гидроизолирующей мастикой или другим специализированным вязким клеящим составом.
Правила подготовки к укладке
Чтобы уложить гибкую черепицу, подготовьте такие инструменты:
- строительный фен;
- ножницы, предназначенные для резки металла;
- небольшой шпатель;
- шуруповерт;
- молоток.
Строительный фен
Что же касается материалов, то из них потребуется сама гибкая черепица, саморезы, специальная подкладка (можно использовать рубероид), кровельные гвозди (диаметром 8-12 мм, длиной от 25 до 40 мм; примерный расход гвоздей – 10 кг на 100 м кв. площади), мастика для герметизации стыков, гидро-, паро- и теплоизоляционный материал, а также липкая лента (нужна двухсторонняя).
Фрагмент кровельного пирога
Структура мягкой кровли
Прежде чем говорить о конструкции крыши с мягким кровельным покрытием, хотелось бы вскользь упомянуть об особенностях этого уникального материала. По сути, он представляет собой модифицированный рубероид. Вот только основой гибких плиток (в дальнейшем будем называть их гонтами) является не банальный картон, а более прочная и долговечная стеклоткань или же полиэстеровое полотно. Усовершенствования коснулись и пропитки. Гидроизоляцию мягкой черепицы обеспечивает модифицированный полимерно-битумный состав, благодаря которому точки критических температур удалось сместить к более высоким значениям.
Многослойная структура позволяет сделать мягкую кровлю прочной и абсолютно водонепроницаемой
Сверху на гибкую черепицу наносят базальтовую или сланцевую крошку — она не только определяет дизайн покрытия, но и делает его более устойчивым к механическим воздействиям, ультрафиолетовому излучению и другим внешним факторам. Снизу плитки покрыты клеевым слоем, который закрывают защитной плёнкой. В отдельных случаях на нижнюю поверхность наносится мелкая минеральная посыпка — тогда клеящая часть представляет собой широкую полосу в верхней части гонтов.
Монтаж планок
Для защиты обрешетки от дождевой влаги монтируются фронтонные и карнизные планки. Установка карнизных планок (капельников) выполняется поверх подкладочного слоя. Инструкция требует монтажа элементов с нахлестом не менее 200 мм. Крепежные элементы должны располагаться зигзагом (в шахматном порядке) с шагом 10 см. Фронтонные планки предназначены для торцов кровельных скатов. Крепление также осуществляется при помощи кровельных гвоздей, установленных с шагом 10 см.
Гидроизоляционный ковер ендовы укладывается после установки планок на скаты. Цвет ковра подбирается с учетом цвета битумной черепицы. Материал фиксируется гвоздями с шагом 10 см. При наличии вертикальных конструкций на скатах кровли, вокруг них также укладывается гидроизоляционное покрытие.
Если обустройство узла прохода дымохода через кровлю планируется выполнить после монтажа финишного покрытия, при планировании крыши следует отметить место, где он будет располагаться.
Как правильно подготовить кровельную систему под монтаж мягкой черепицы можно узнать из тематического видео.
Преимущества гибкой черепицы
Домик с двухскатной крышей.
Перечислим характеристики, которые обеспечивают гибкой черепице популярность среди других кровельных материалов:
- Эстетика и дизайн, яркость, декоративность. Благодаря искусственному окрашиванию гранулята гибкая кровля получает различные цвета и оттенки, имеет объём, форму.
- Гибкость и пластичность — дают возможность выполнить крышу сложной формы с несколькими скатами, уложенными под разным углом. При этом стоимость укладки гибкой черепицы – сравнительно невысокая.
- Небольшой вес – 1 кв. м гибкой кровли весит до 8 кг, если это однослойным материал, и до 20 кг, если материал трёхслойный.
- Долговечность – обеспечивается отсутствием гниющих органических компонентов. Эксплуатация в различных температурных условиях, от +110° до -50°.
- Сравнительная простота монтажа – гибкая черепица клеится на подготовленную основу. Уложить мягкую кровлю на крышу можно без специального инструмента и без подсобного рабочего, помощника.
- Технология укладки гибкой черепицы своими руками – доступна человеку с минимальными строительными навыками. Главное собрать прочный каркас для будущей кровли – лаги, стропила, конёк. И покрыть его жёсткой основой, черновой крышей, на которую после будут наклеиваться гибкие битумные элементы. И ещё – монтаж битумной кровли очень экономичен. При её наклеивании количество отходов не превышает 5%. А цена укладки гибкой черепицы доступнее, чем монтаж листов металлопрофиля.
- Изоляционные свойства – битум, щебень и стекло изолируют звук и электричество. В битумную крышу не ударит молния. Ей не нужны громоотвод и шумопоглотитель. Во время дождя её поверхность не создаёт шума, в отличие от крыши из металлопрофиля.
Крепление карнизных и торцевых металлических планок
Это не только декоративные элементы, они выполняют важную техническую задачу – защищают обрешетку от влаги и предупреждают подрыв подстилки резкими порывами бокового ветра.
Шаг 1
Установите на место первую карнизную планку, обращайте внимание, чтобы она располагалась на одной линии с нижним краем обрешетки ската. Зафиксируйте ее гвоздиками в шахматном порядке на расстоянии примерно 20–25 см
В этих местах желательно использовать оцинкованные метизы, хотя и обычные прослужат не один десяток лет. Следующую планку подсовывайте под предыдущую, чтобы она ложилась на место, подрезайте ножницами по металлу угол.

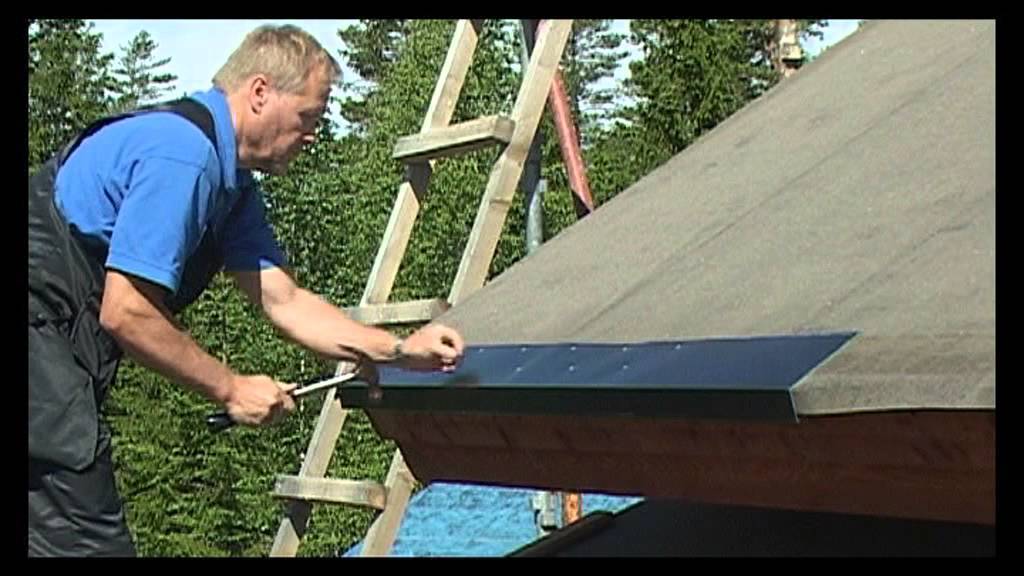

Кровельными гвоздями прибивают карнизную планку
У следующей карнизной планки обрезают уголок
Вторую планку заводят под первую
Фиксация планок
Шаг 2. Прибейте торцевые (ветровые) металлические планки, способ фиксации такой же, как описан выше. Место стыковки фиксируется отдельным гвоздем
Обращайте внимание, чтобы в угле примыкания карнизной и ветровой планки не было щели. Сделайте небольшой выпуск, а острый угол аккуратно отрежьте ножницами
Ветровая планка
Планка крепится гвоздями
Стыковка планок
Такие работы следует сделать по всему периметру крыши. Когда все планки на месте, можно начинать монтаж гибкой черепицы.
Укладка мягкой черепицы
Начинать работу нужно с точной разметки положения первого ряда, в этих целях на подкладке отбивается линия. Как именно? Отмерьте от края ширину мягкой черепицы и прибавьте к этому значению 10 мм, именно столько первый ряд должен отступать от изгиба карнизной планки. Такие метки должны быть с двух сторон ската. Затем при помощи отбивочного строительного шнура нужно отбить линию. Сделанная разметка ускорит работу, отпадет потребность каждый раз снимать размеры. Кроме того, с ее помощью удастся первый ряд сделать идеально ровным, а именно он прежде всего бросается в глаза.
Натягивают нить
Шаг 1. Внимательно осмотрите обратную сторону черепицы, там есть две пленки. На одной написано, что ее перед монтажом снимать нельзя, а на второй наоборот. Снимите широкую ленту, она откроет слой клеящегося битума.
С обратной стороны снимают пленку
Шаг 2. Уложите первый гонт таким образом, чтобы его верхняя кромка лежала точно по отбитой линии. Выровняйте края, они должны располагаться на расстоянии 10 мм от ветровой и карнизной планки. Плотно прижмите клейкий слой к металлу. Далее продолжайте работы по такому же алгоритму, гонты карнизной черепицы должны быть ровными в стыках, нахлесты не делаются.
Укладка первого гонта
Укладка следующего гонта
Шаг 3. Начинайте приклеивать обычную гибкую черепицу. Перед установкой также нужно удалить защитную полиэтиленовую пленку.
Приклеивание гибкой черепицы
Следите, чтобы торцы были идеально параллельными металлическим планкам. Плотно прижимайте гонты руками. Мы уже упоминали, что чем теплее на улице, тем лучше приклеивается покрытие, тем надежнее фиксация.
Гонты нужно хорошо прижимать руками
На расстоянии 1 см под каждой клейкой полоской вбивайте гвоздики с широкими шляпками. Есть одна особенность – вверху гонта по углам вбивается только по одному гвоздю. Таким образом закрепите весь первый ряд гибкой черепицы.
Фиксация гибкой черепицы гвоздиками
Гвоздики вбивают под битумными полосками
Шаг 4. После окончания монтажа первого ряда обычных гонтов, можно приступать ко второму. Технология требует, чтобы второй ряд приклеивался со сдвигом, за счет этого накрываются и герметизируются места стыков гонтов первого, одновременно закрываются шляпки вбитых гвоздей. Производители предусмотрели такое смещение, отмерять ничего не надо. Отступите на ширину клеящих полосок и располагайте следующий гонт над ними с учетом размеров вырезов. Далее технология монтажа ничем не отличается.
Второй ряд должен приклеиваться со сдвигом
Фиксация второго ряда
В связи с тем, что второй ряд укладывается со смещением, крайний гонт придется обрезать. Приложите его на место, отметьте места отрезания. Резать мягкую черепицу лучше на деревянных небольших подставках, они гарантированно предохраняют подстилку от случайных повреждений. Но опытные кровельщики делают это на уже установленной черепице, поворачивают гонт обратной стороной и аккуратно острым ножом отрезают. Новичкам так поступать не рекомендуется, слишком велики риски повредить покрытие.
Наметка для обрези
Обрезка излишков в изнаночной стороны
Шаг 5. На каждом закрепленном ряду по очереди отгибайте листки мягкой черепицы и забивайте под ними по гвоздю. Затем намажьте обратную сторону лепестка мастикой и приклейте к нижнему гонту. Лепестки имеют под защитной пленкой битум, но для гарантирования прочности сцепления опытные строители рекомендует дополнительно смазывать поверхности мастикой. Это не отнимает много времени и полностью исключает подрыв элементов порывами ветра.
Монтаж гибкой черепицы
Гибкая черепица на фото
Укладка гибкой черепицы
При обустройстве кровли мягкой черепицей следует в первую очередь отталкиваться от условий температуры, поскольку структура материала требует особого подхода. Наибольшую прочность соединения элементов гонта между собой обеспечит только высокая температура, солнце и отсутствие каких-либо осадков, а монтаж гибкой черепицы зимой выполнять не рекомендуется, поскольку это может повлечь за собой отпадание немногим ранее приклеенной черепицы (прочитайте: «Монтаж мягкой черепицы — необходимые материалы «). Иногда в холодную погоду допускается применение термофена для подогрева листов покрытия. Можно также отапливать прилегающее мансардное (чердачное) помещение.

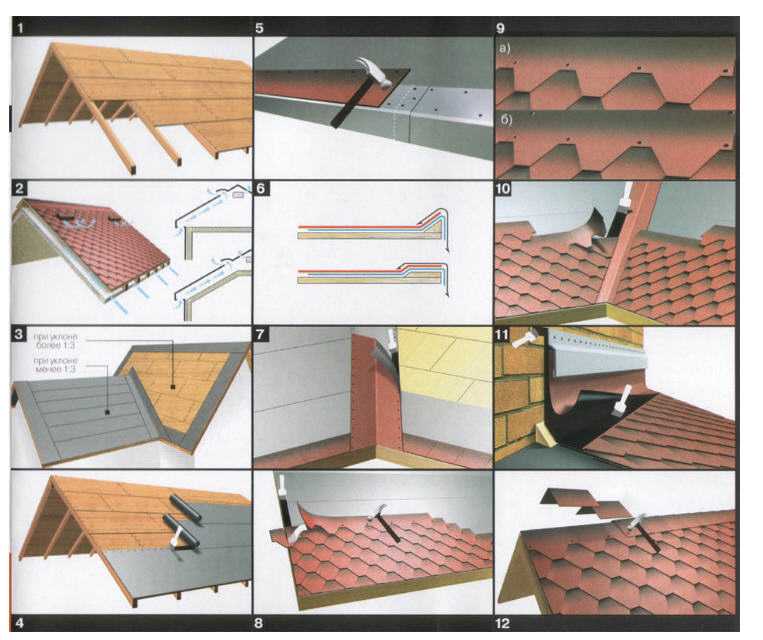

Рекомендуемая инструкция по монтажу гибкой черепицы:
- Изначально выполняется обустройство подкладочного ковра. Его необходимо расстелить и прибить по следующим участкам крыши:
— карниз; — фронтонный свес ; — ендовы; — конек; — места излома кровельного ската.
При условии, если уклон крыши составляет более 20 градусов, подкладочный ковер должен застилать всю кровельную площадь. Начинать работу нужно снизу, а относительно обрешетки ковер должен иметь перпендикулярное расположение. Прибивается он внахлест (ширина – 15 сантиметров) с фиксирующим шагом в 20 сантиметров
Важно, чтобы каждое из соединений было тщательно обработано при помощи битумной мастики или специального кровельного герметика. На расстеленный ковер прибивают карнизную планку, предназначенную для защиты обрешетки от влаги. Если возможности сделать это нет, то карнизную полосу просто заворачивают под обрешеточное основание
Прибивают ее при помощи оцинкованных гвоздей с соблюдением шага в 5 сантиметров
Если возможности сделать это нет, то карнизную полосу просто заворачивают под обрешеточное основание. Прибивают ее при помощи оцинкованных гвоздей с соблюдением шага в 5 сантиметров.
Затем выполняются работы по устройству фронтона. К нему также необходимо прибить торцевые планки, которые призваны обеспечить деревянной обрешетке защиту и отводить влагу вниз от конька. После их установки можно приступать к монтажу коньково-карнизных полос покрытия, которые могут быть представлены просто мягкой черепицей с обрезанными крайними частями. Прибивают их гвоздями стык в стык, отступая от края 2,5 сантиметра. Эти участки рекомендуется обработать мастикой на основе битума, с ее же помощью крепятся и свободные края. На данном этапе работы стоит также заняться креплением элементов водоотвода – кронштейнов, которые применяются под желоб водостока. Гибкая кровля монтаж которой отличается некоторыми особенностями, требует укладки ендового ковра. Его нужно стелить поверх основного, то есть вторым слоем. Этот ковер должен располагаться в участках примыканий, углублениях и иных местах, оптимально подходящих для скопления излишков влаги. Крепление его производится при помощи оцинкованных гвоздей с шагом в 10 сантиметров, а края обрабатываются битумной мастикой. Если есть возможность, то клей лучше использовать особый – водостойкий. Именно после выполнения всех этих процедур стоит приступать непосредственно к укладке гибкой черепицы. Материал должен быть из разных упаковок, поскольку листы в них имеют разный оттенка. После окончания установочных работ под воздействием солнца материал постепенно приобретет равномерный цвет. Начинать укладку нужно снизу центрального участка ската. Клейкую часть материала нужно лишить защитной пленки, а покрытие плотно прижать к основанию. Сверху его необходимо прибивать с помощью 4-х гвоздей, отступив от коньково-карнизной полосы 4 – 5 сантиметров. Лепестки материала при этом должны полностью перекрывать перфорацию полосы, расположенной ниже. С краев фронтонной линии покрытие следует подрезать до необходимой длины и обработать мастикой.

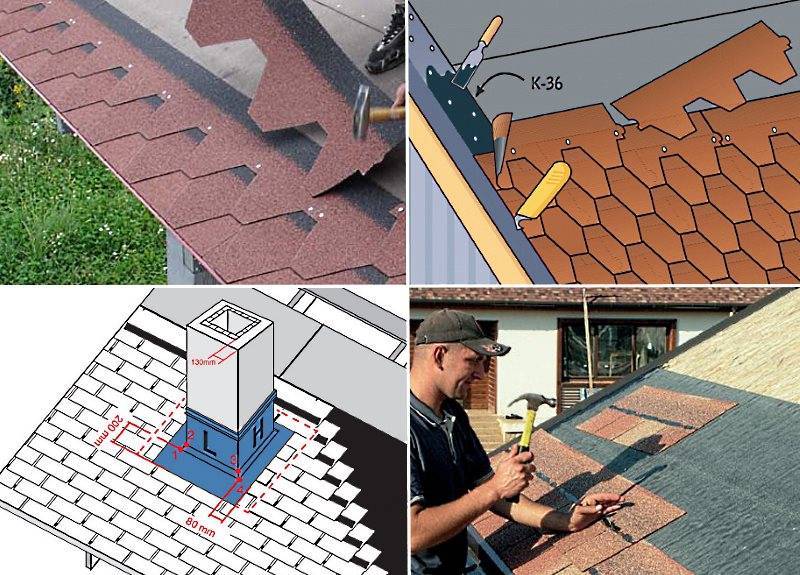

Крайне важным моментом является также и пересечение с системами дымохода и вентиляции. На этом участке ковер подкладки должен быть установлен изначально. Вентиляционную основу следует обработать битумной мастикой. Далее необходимо выбрать один из фрагментов гибкой черепицы и проделать в нем соответствующее устройству вентиляции отверстие (прочитайте: «Битумная черепица: технология укладки, установка и монтаж «). После окончания укладки покрытия основание нужно еще раз обработать мастикой.
Монтаж гибкой черепицы, детально на видео:
Обустройство проходов и узлов примыкания в кровле
Выполнить проходы через кровлю можно несколькими способами. Можно использовать резиновые уплотнители, если диаметр отверстия небольшой. Такой способ применяется для антенн и прочих коммуникаций. Проходы для дымоходных труб осуществляются иначе. Здесь следует учитывать нагрев и расширение.
В первую очередь приколачивают рейку треугольной формы по периметру стыка кровельного покрытия и трубы. Как правило, для этого применяется рейка сечением 5х5 см.Затем нужно смазать клеем нахлесты прокладочного материала и выполнить его укладку.
Далее необходимо оклеить трубу изоляционным материалом. Сделать это нужно таким образом, чтобы закрывались 35 сантиметров трубы и 25 сантиметров кровельного ската.
Далее нужно по периметру трубы зафиксировать примыкающую планку. На завершающем этапе следует закрепить железный фартук. Образовавшиеся швы необходимо заделать силиконовым герметиком.
Следует отметить, что примыкание кровли к вертикальным стенам выполняется точно так же. Есть только одно отличие – треугольная рейка крепится вдоль стенки.
Технология производства
Гибкая черепица (она же мягкая кровля, в Америке — гонт) – это материал, изготовленный на основе стеклохолста и битума. Его наружная поверхность покрыта мелким щебнем, так называемым базальтовым гранулятом. При этом каждый слой материала выполняет свои функции, которые вместе формируют гидростойкость, прочность, долговечность всего покрытия в целом.
Слой стеклохолста
Прочность кровельного листа обеспечивает основа – несколько слоёв стеклохолста, сплетённого из прочных стеклянных волокон. Кроме прочности стекловолокно имеет другие немаловажные характеристики. Это — неорганический материал, не подверженный коррозию, гниению, не образующий плесени.
Монтаж черепицы.
Битумное покрытие
Водостойкость покрытия обеспечивает битум, получаемый из нефти и модификаторов. Перед нанесением на стеклохолст битум подвергается специальной обработке, которая увеличивает его стойкость к воздействию тепла. Полученный битумный лист может эксплуатироваться при высоких температурах, до +110°С.
Битум наносится в несколько слоёв снизу и сверху холста-основы. Снизу наносят дополнительно клеящую основу, которая закрывается плёнкой. Способ укладки гибкой черепицы на черновую основу – наклеивание. Перед наклеиванием плёнку снимают и прижимают клейкой поверхностью к черновой крыше.
Каменная крошка
Для защиты от механических повреждений битум посыпают сверху каменной крошкой – базальтовым или сланцевым гранулятом. Кроме защитных свойств, мелкие камешки базальта или сланца обеспечивают декоративность, шероховатость поверхности и пожароустойчивость крыши. Шероховатый верх кровли осложняет скатывание воды и сползание снега. Этим предупреждается соскальзывание сугробов с крыши вниз.
Скат каркасной крыши.
Качественная черепица
Полный комплекс эксплуатационных и технологических свойств зависит от производства кровельного покрытия. Качественный материал – прочный, гибкий, декоративный, долговечный. Как определить качественную черепицу:
- Она гибкая – легко и без разрушения гнётся.
- Не создаёт сильного запаха. Если новая кровля имеет сильный запах – это говорит о сильном испарении её компонентов, что может стать причиной потери эластичных свойств.
- Гранулят не осыпается и прочно держится на поверхности.
Кроме того, необходимо посмотреть на дату изготовления кровли. Хорошо клеится новый материал. Если же после изготовления прошло больше года, то укладка гибкой черепицы потребует использования строительного фена, поскольку клеящие свойства нижнего слоя будут частично утрачены.
Монтаж кровельных примыканий
Монтаж в близи дымовых труб или каких то других препятствий выполняется следующим образом. По периметру трубы прибиваем рейку треугольной формы со сторонами 50 мм после монтируете подкладное основание, незабываем все нахлесты промазывать клеем, затем и саму черепицу заводим на вертикальную поверхность и тоже приклеиваем.
Так черепица должна подняться вертикально на расстояние 30 см от кровли и примыкание или край черепицы закрываем металлическим фартуком, который закрепляется механическим путем к стенам трубы. Примыкание кровли к стенам выполняется таким же способом.
Видео: монтаж гибкой черепицы
