Что такое гидрострелка для отопления?
В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.
Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.
Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.
Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.
Принцип работы гидравлического разделителя
Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.
Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.
Режимы работы
Гидравлическая стрелка для систем отопления имеет 3 режима работы:
- В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
- Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
- В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.
Дополнительные возможности гидрострелки
Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:
После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран. Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе
Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается. Гидроразделитель очень важен в системах с чугунными котлами. Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя
Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.
Назначение и функции гидроразделителя
Особенности работы систем водяного отопления

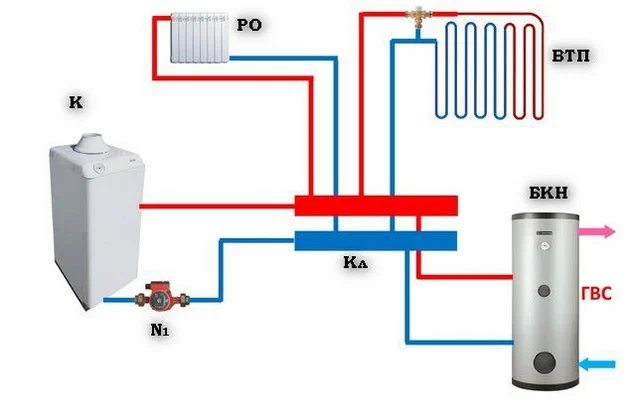

В индивидуальных системах водяного отопления довольно часто используются различные потребители теплоты, среди них основными являются следующие:
- 1. Система приборов отопления различного типа;
- 2. Комплексы водяного напольного отопления (теплые полы и теплые стены);
- 3. Емкостное оборудование для горячего водоснабжения – БКН (бойлер косвенного нагрева);
- 4. Дополнительные – теплообменные аппараты приточной вентиляции, бассейнов и другие.
Каждый из указанных потребителей тепла имеет свой обособленный гидравлический и температурный алгоритм работы.
- Бойлеры косвенного нагрева ГВС работают в высокотемпературном режиме – это необходимо для быстрого нагрева воды при ее интенсивном потреблении, оборудование имеет минимальное значение гидравлического сопротивления по тракту теплоносителя.
- Блок отопительных приборов (радиаторов, конвекторов, регистров) работает на средних температурах и отличается средними значениями гидравлического сопротивления.
- Теплые полы обладают самым высоким сопротивлением в системе и функционируют в низкотемпературном режиме – температура воды здесь не превышает 55С.
Также следует отметить, что каждый потребитель тепла работает в различном режиме – если радиаторы имеют чаще всего довольно стабильный, постоянный характер работы, то БКН и водяные теплые полы имеют циклический режим. Определенная нестабильность и цикличность может наблюдаться и у батарей – при условии оснащения их термостатической арматурой, работающей в автоматическом режиме.
В системе отопления
Все указанные обстоятельства обычно негативно отражаются на общей работе системы – котел может постоянно работать на предельной нагрузке или часто включаться/выключаться – это вызывает повышенный износ оборудования и снижение срока его службы. Если говорить о потребителях тепла, то здесь также может наблюдаться снижение качества работы – прежде всего колебания температуры теплоносителя.
Назначение гидростреки
Гидрострелка предназначена для разделения потоков циркулирующего теплоносителя в зависимости от нагрузки и мощности котлоагрегата на 2 области – котловой первичный контур и вторичный контур потребителей тепла. Это позволяет наладить нормальный режим работы котла (или группы теплогенераторов, соединенных каскадом), обеспечивает эффективный режим работы каждого отдельного вида потребителей тепла – отопительных приборов, БКН системы горячего водоснабжения и комплексов водяных теплых полов.
Гидрострелка Gidruss
Следует отметить, что циркуляционный насос котла (встроенный в агрегат или установленный отдельно) обычно не гарантирует обеспечения качественной циркуляции теплоносителя в системе с большим числом потребителей – поэтому каждый блок потребления обычно оснащается независимым насосом (узел теплых полов – в обязательном порядке, БКН – в соответствии со схемой подключения).
Таким образом, основными функциями гидрострелки в системе автономного отопления являются:
- 1. Разделение циркуляции теплоносителя на первичный и вторичный контуры;
- 2. Снижение взаимного влияния потребителей тепла;
- 3. Поддержание нормального гидравлического и температурного режима работы теплогенерирующего и нагревательного оборудования – котла, отопительных приборов, теплых полов и бойлера ГВС, различных теплообменников;
- 4. Частично – воздухоудаление и отделение твердых частиц из потока теплоносителя;

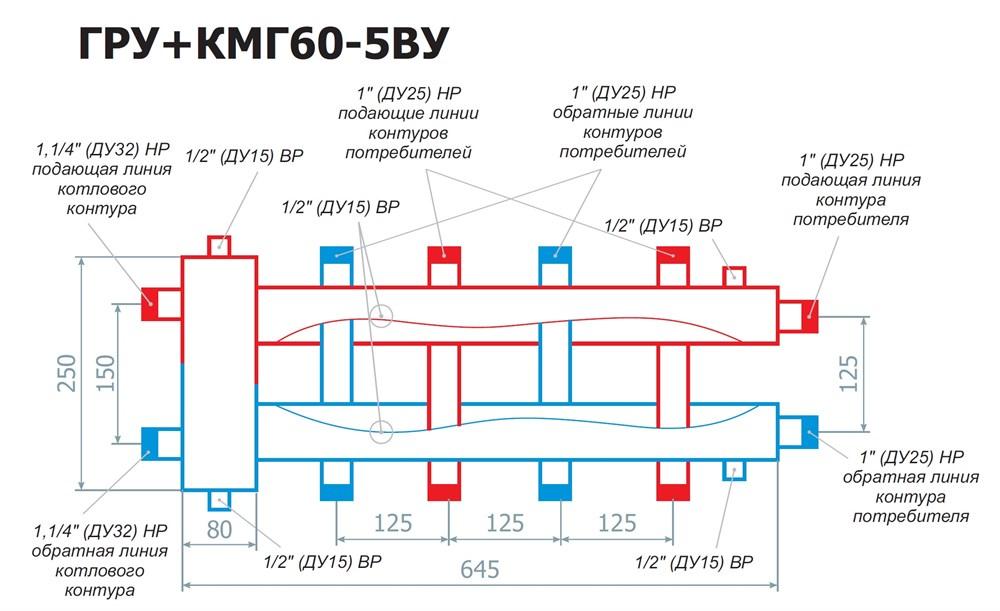

- 5. Выполнение функции распределительных коллекторов – при наличии соответствующего количества патрубков.
Как сделать гидравлический разделитель
Лучшим материалом для устройства сепаратора является сталь или медь большого диаметра. Это связано с тем, что через это оборудование проходит тепловая масса, нагретая до максимальной температуры, которую может выдержать металл.
При создании гидравлической стрелы необходимо знать ее будущие размеры.
Пошаговая инструкция
После необходимых расчетов диаметров гидравлической стрелы приступаем к ее изготовлению.
С помощью сварочного аппарата делаем будущий гидросепаратор из обрезанной трубы.
Трубы располагаются в таком порядке:
- Первый вход нагревательного устройства должен быть расположен на 5-10 см ниже верха сепаратора, оставшееся пространство сверху предназначено для накопления и удаления воздуха.
- Вторую отводную трубу для подвода теплоносителя к котлу нужно обрезать на 5-10 см выше нижней части конструкции. Свободное пространство предназначено для отстаивания и последующего удаления скопившегося мусора и шлама.
- Третий патрубок, обеспечивающий тепловую массу змеевиков, должен располагаться ближе к первому патрубку и над четвертым концевым патрубком, который предназначен для подачи теплоносителя в теплый пол.
- Обратный патрубок теплого пола рекомендуется располагать как можно ближе ко второму патрубку.
Обратите внимание на то, что впускной и обратный концевые трубы одного контура должны быть расположены таким образом, чтобы по крайней мере один концевой патрубок другого контура находился между ними. Расстояние между концевыми трубами не должно быть меньше их диаметра более чем в три раза
Так, при вставке трубы диаметром 5 см ближайшую трубу нужно обрезать на расстоянии более 15 см
Расстояние между концевыми трубами не должно быть меньше их диаметра более чем в три раза. Так, при вставке трубы диаметром 5 см ближайшую трубу нужно обрезать на расстоянии более 15 см.
Также можно сделать водяной пистолет в виде решетки из труб небольшого диаметра. Этот агрегат может быть построен из труб соответствующего диаметра концевых труб, соединенных с помощью фитингов. Так, например, можно использовать металлопластиковую трубу малого круга или полипропилен, но только для температуры нагрева не более 70 градусов Цельсия.
Высота гидравлической стрелы не влияет на качество системы отопления, но важен ее объем, чем больше, тем лучше. Оптимальный объем для выравнивания температурных перепадов — показатель, равный 100-300 литров. Этот объем необходим для котлов с ручной подачей топлива, которые могут давать значительные перепады температуры. Типичный небольшой гидравлический рычаг имеет объем около 20 литров.
Что такое гидрострелка для отопления?
В сложных разветвленных системах отопления даже крупногабаритные насосы не смогут соответствовать различным параметрам и условиям эксплуатации системы. Это негативно скажется на работе котла и сроке службы дорогостоящего оборудования. Кроме того, каждая из подключенных цепей имеет свой напор и мощность. Это приводит к тому, что при этом вся система не может работать бесперебойно.
Даже если каждый контур оборудован собственным циркуляционным насосом, который будет соответствовать параметрам данной линии, проблема будет только усугубляться. Вся система будет разбалансирована, потому что параметры каждой цепи будут значительно отличаться.
Для решения проблемы котел должен подавать необходимый объем теплоносителя, а каждый контур должен отбирать из коллектора именно то, что необходимо. В этом случае коллектор действует как гидравлический сепаратор. Гидравлический сепаратор нужен, чтобы изолировать поток «котла» от общего контура. Второе ее название — гидравлическая стрела (ГС) или гидравлическая стрела.
Устройство получило такое название, потому что, как рельсовый переключатель, оно может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольная или круглая емкость с заглушками. Он соединяется с котлом и коллектором и имеет несколько отрезных труб.
Принцип работы гидравлического разделителя
Поток теплоносителя проходит через гидросепаратор на нагрев со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метра. Скорость потока воды снижается за счет изменения направления движения и объема проходящей жидкости. В этом случае потери тепла в системе будут минимальными.
Принцип действия гидравлического переключателя заключается в том, что ламинарное движение потока воды практически не вызывает гидравлического сопротивления внутри корпуса. Это помогает поддерживать диапазон и уменьшать тепловые потери. Эта буферная зона разделяет цепочку пользователей и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического баланса.
Режимы работы
Гидравлический выключатель систем отопления имеет 3 режима работы:
- В первом режиме гидравлический разделитель в системе отопления создает условия равновесия. То есть расход котлового контура не отличается от суммарного расхода всех контуров, подключенных к гидровыключателю и коллектору. В этом случае теплоноситель не остается в устройстве, а движется по нему горизонтально. Температура теплоносителя на подающем и подающем патрубках одинакова. Это довольно редкий режим работы, при котором гидравлическая стрелка не влияет на работу системы.
- Иногда возникает ситуация, когда расход по всем контурам превышает мощность котла. Это происходит при максимальном расходе всех контуров одновременно. То есть потребность в теплоносителе превышала возможности котельного контура. Это не приведет к отключению или дисбалансу системы, поскольку в гидравлическом пистолете образуется восходящий вертикальный поток, который будет подавать смесь горячего хладагента из небольшого контура.
- В третьем режиме стрелка нагрева срабатывает чаще. В этом случае расход нагретой жидкости в малом контуре выше, чем общий расход до коллектора. То есть спрос во всех цепях меньше предложения. Это также не приведет к дисбалансу в системе, поскольку в устройстве образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.
Дополнительные возможности гидрострелки
Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать другие возможности:
После попадания в корпус сепаратора расход снижается, это приводит к осаждению нерастворимых примесей, содержащихся в теплоносителе. Для слива накопившегося осадка в нижней части гидравлической стрелки установлен клапан.За счет снижения скорости движения потолка из жидкости выделяются пузырьки газа, которые отводятся от устройства через автоматический воздухоотводчик, установленный в верхней части. Он действует как дополнительный разделитель в системе
особенно важно удалить газ на выходе из котла, потому что при нагреве жидкости до высоких температур увеличивается газообразование.Гидравлический сепаратор очень важен в чугунных котельных системах. Если такой котел подключить непосредственно к коллектору, то попадание холодной воды в теплообменник приведет к трещинам и выходу оборудования из строя
2 Схема обвязки
По поводу обвязки гидрострелки на просторах интернета можно найти много неправдивой информации. Основным заблуждением являются неправильные схемы работы. Если верить народным умельцам, то существует три варианта обвязки:
- расход теплоносителя во всех контурах пропорционально распределяется и равен его количеству в котле;
- ветки всех контуров забирают меньше жидкости, чем её находится в котле;
- расход в кольце со стороны котла больше.
Добиться идеального варианта, как предложено в первом случае, невозможно, поскольку гидравлическое сопротивление постоянно будет меняться из-за работы термостатов. Кроме этого, купить насос с точной мощностью под гидрострелку невозможно.
Почему следует применять гидравлическую стрелку?
В системах отопления, где имеется два и более отопительных контура (радиаторы, водяной теплый плинтус, теплый пол, ГВС), как правило, контуры соединены между собой общим коллектором. При этом, наличие общего коллектора может привести к следующим проблемам:
Циркуляционные насосы каждого из контуров оказывают влияние друг на друга (особенно если насосы различаются по мощности). Для преодоления воздействия более мощного насоса, маломощный насос должен работать на пределе своих возможностей, потребляя больше электричества, чем это требуется в «обычных» условиях. При этом, работая на пределе своих возможностей, насосы раньше выходят из строя. К тому же, в таких условиях насос не всегда может обеспечить требуемую производительность;
Гидрострелка для отопления зачем она нужна?
- Даже если циркуляционный насос одного из котуров был выключен, его радиаторы все равно будут нагреваться (под воздействием остальных насосов, циркуляция теплоносителя в отключенном контуре будет сохраняться);
- Трудности при расчете мощности насосов как для котла, так и для отопительных контуров. Мощность насоса котла должна подбираться с учетом суммарной мощности насосов потребителей тепла.
Все вышеперечисленные проблемы может решить гидравлическая стрелка.
Примечание! В гидравлическом разделителе скорость движения теплоносителя резко снижается (примерно в 9 раз), это происходит из-за того, что при входе в разделитель, диаметр потока увеличивается в несколько раз (как правило, в 3 раза). Благодаря этому, исключаются перепады давления в системе.
Виды разделителей
Классификация разделителей:
- В зависимости от объема:
- большие – 200-300 л.;
- средние – от 20 до 150 л.;
- маленькие – меньше 20 л.
- В зависимости от числа контуров:
- двухконтурный;
- многоконтурные.
- В зависимости от формы сечения:
- круглые;
- квадратные.
- В зависимости от расположения:
- горизонтальные;
- под углом;
- вертикальные.
- В зависимости от положения патрубков:
- параллельные (на одной оси);
- чередующиеся (на разных осях).
Другие формы гидравлических разделителей
Рассмотренные разделители отопительной системы являются классическими, и они наиболее часто монтируются в системах. Но гидравлики утверждают, что и ниже приведенные разделители имеют право на существования.
Когда и при каких условиях нужно ставить гидрострелку?
Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным.ф
Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.
Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.
Разделение гидравлических потоков
Гидрострелку для отопления чаще называют гидравлическим разделителем. Отсюда становится понятным, что эта система предназначена для внедрения в схемы отопления.

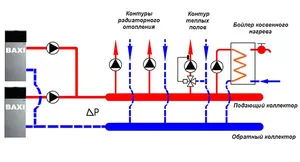

В отоплении предполагается использование нескольких контуров, например, таких как:
- линии с группами радиаторов;
- система тёплого пола;
- горячее водоснабжение через бойлер.
При отсутствии гидрострелки для такой системы отопления придётся либо делать тщательно просчитанный проект каждого контура, либо оснащать каждый контур индивидуальным циркуляционным насосом.
Но даже в этих случаях нет полной уверенности достижения оптимального баланса.
Примерно такой можно рассматривать классическую конструкцию гидравлических разделителей, сделанных на базе круглых или прямоугольных труб. Простое, но эффективное решение, кардинально меняющее состояние отопительной системы с участием котла
Между тем решается задача просто. Необходимо всего лишь применить гидравлический разделитель в схеме – гидрострелку. Таким образом, все входящие в систему контуры будут оптимально разделены без риска гидравлических потерь в каждом из них.
Гидрострелка – название «обиходное». Правильному наименованию соответствует определение – «гидравлический разделитель». С конструктивной точки зрения устройство выглядит куском обычной полой трубы (круглого, прямоугольного сечений).
Оба торцевых среза трубы заглушены металлическими блинами, а по разным сторонам корпуса имеются входные/выходные патрубки (по паре на каждой стороне).
Натуральный вид изделий – гидравлических стрелок, выполненных из трубы прямоугольного сечения и круглой. Оба варианта показывают высокую эффективность. Однако гидрострелки на базе круглых труб всё-таки рассматриваются более предпочтительным вариантом
Традиционно завершение монтажных работ по устройству системы отопления является началом следующего процесса – тестирования. Созданная конструкция сантехники заполняется водой (Т = 5 – 15°С), после чего запускается отопительный котёл.
До того момента, пока теплоноситель не прогрет до требуемой температуры (заданной программой котла), водяной поток «крутится» циркуляционным насосом первичного контура. Циркуляционные насосы второстепенных контуров не подключены. Теплоноситель направлен по гидрострелке от горячей стороны к холодной (Q1 > Q2).
При условии достижения теплоносителем заданной температуры, активируются второстепенные контуры системы отопления. Потоки теплоносителя основного и второстепенных контуров выравниваются. Гидрострелка в таких условиях функционирует только как фильтр и отводчик воздуха (Q1 = Q2).

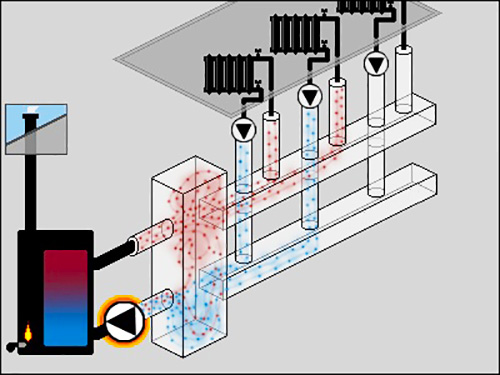

Функциональная схема действия классической гидравлической стрелки для трёх разных режимов работы котла. Схема наглядно указывает распределение тепловых потоков для каждого отдельно взятого режима работы котельного оборудования
Если какая-то часть (например, контур теплых полов) отопительной системы достигает заданной точки прогрева, отбор теплоносителя второстепенным контуром временно прекращается. Циркуляционный насос отключается автоматикой, а поток воды направляется через гидрострелку от холодной стороны на горячую (Q1 < Q2).
Гидрострелка: принцип работы, назначение и расчеты
В системе отопления часто применяется гидрострелка. Принцип работы, назначение и расчеты данного приспособления помогут понять, для чего оно используется. Гидрострелка представляет собой температурный и гидравлический буфер, который обеспечивает правильную корреляцию потока теплоносителя и температурного режима. С помощью устройства производится гидравлическое разделение контуров отопления.
С помощью гидрострелки можно создать безопасную отопительную систему
Для чего нужна гидрострелка: принцип работы, назначение и расчеты
Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.
Особенности работы устройства
Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:
- разделитель необходим для гарантии выполнения технических характеристик;
- устройство поддерживает температурный и гидравлический баланс;
- параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
- защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
- позволяет сэкономить топливо и электроэнергию;
- сохраняется постоянный объем воды;
- снижает гидравлическое сопротивление.
Функционирование прибора с четырех ходовым смесителем
Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.
Полезная информация! Своевременное устранение примесей позволяет продлить срок службы счетчиков, отопительных приборов и вентилей.
Устройство гидрострелки отопления
Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.
Внутреннее устройство современного оборудования

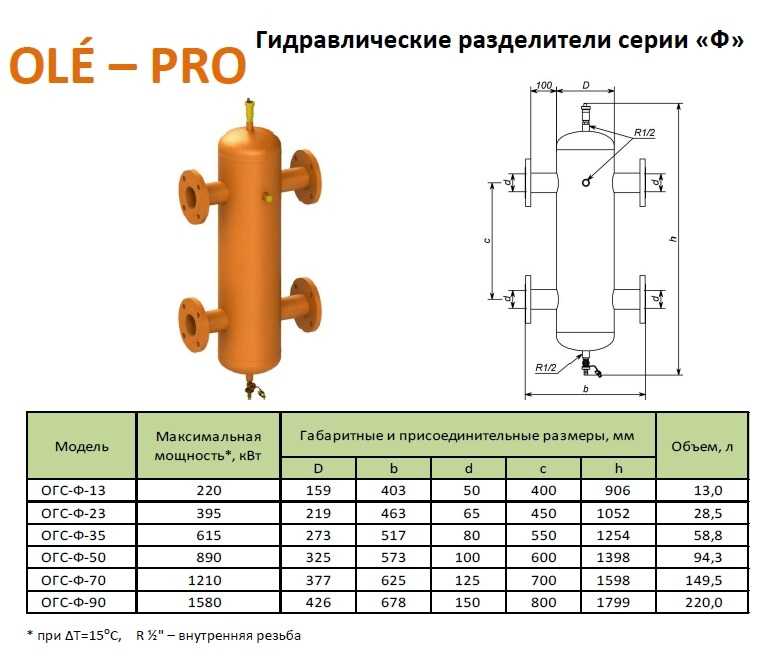

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.
Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.
Обратите внимание! Изделия из полимера используются в системе с котлом мощностью 14-35 кВт. Изготовление подобного прибора своими руками требует профессиональных навыков. Дополнительные функции оборудования
Дополнительные функции оборудования
Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.
Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.
На схеме показано устройство в разрезе
Принцип работы гидрострелки в системах отопления
От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.
Существуют следующие схемы подключения гидрострелки:
нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;
Использование контура теплого пола
определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;
Схема системы отопления
объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.
Вариант использования гидрострелки
Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.
Особенности работы системы
Ставим коллектор.
Можно поставить коллектор, который будет разделять потоки на несколько контуров, например:
- Один или несколько контуров с высокотемпературными радиаторами отопления.
- Водяные тёплые полы, где температура должна быть значительно ниже. А значить придётся устанавливать специальные термостатические устройства.
- И обеспечение дома горячей водой. Либо устанавливать бойлер нагрева воды.
Один циркуляционный насос возле котла на вряд — ли справится с этой задачей. Придётся ставить насос на каждый выход после коллектора.
Но проблема ещё не решена. Чтобы такая системы работала стабильно, необходим очень точный расчет насосного оборудования, иначе система будет выходить из строя или недостаточно обогревать помещение. И следить за такой системой и управлять ей сложно. А ведь нередко в крупных домах устанавливаются каскадное два и более котлов – управление такой системой становится вообще чрезвычайно сложной, почти невыполнимой задачей. Но выход есть, надо разделить всю гидравлическую систему не только на контуры через коллектор, но и выделить отдельный контур котла.
Проблему управления балансировки системы отопления решает гидравлический разделитель (ГР). Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, служит для гидравлической развязки системы отопления. Потому это устройство называют — гидравлический разделитель или гидрострелка.
Устройство гидрострелки
Теперь посмотрим на гидравлическое стрелочное устройство. Устройство имеет простой дизайн. Есть агрегаты разных размеров и конфигураций, но все они соответствуют определенным правилам. В продаже можно найти модели, совмещающие в себе сепаратор и коллектор.
Гидрострелка представляет собой устройство цилиндрической формы корпуса с отходящими от него патрубками. Сделать это самому несложно. Классическое расположение гидравлического сепаратора — вертикальное, но не обязательно. Просто отводить воздух и собирать твердую взвесь удобнее, если поставить вертикально. Гидравлический разделитель не обязательно является сварной конструкцией. Устройство может быть выполнено из полипропиленовых или медных труб.
Для чего нужна гидрострелка: принцип работы, назначение и расчеты
При эксплуатации индивидуальной системы отопления возникают проблемы, связанные с несоответствием объема потребления производительности котла. В некоторых режимах возможно получение сигналов от датчиков температуры, которые увеличивают мощность до максимальных значений. При одновременном недостаточном потреблении носителя вторичным контуром тепловые нагрузки чрезмерно возрастут. Эти ситуации увеличивают вероятность несчастных случаев.
В случае поломок вам понадобится помощь специалистов
Для описания другой ситуации необходимо предположить, что указанная в паспорте мощность котла составляет 50 л / мин, несмотря на необходимость подключения радиаторов отопления с двойным потреблением. Невозможно так сильно увеличить мощность без чрезмерных нагрузок на оборудование.
Следующая проблема — взаимовлияние разных типов потребителей (теплые полы, внешний котел, разные группы радиаторов). Для их нормальной работы требуются разные объемы и температуры теплоносителя.
эти проблемы можно решить с помощью дополнительных датчиков и настроек. Но это повлечет за собой существенное усложнение конструкции и снижение общего уровня надежности. На практике опытные специалисты рекомендуют использовать элегантное инженерное решение, о котором подробно рассказывается в этой статье.
Принципы работы гидрострелок в системах отопления и основные функции
Основное назначение этого устройства — ограничить, а в идеале исключить гидродинамическое влияние различных контуров системы отопления друг на друга. Для этого используются специальные емкости, которые вставляются в зазор между двумя контурами.
Типичные водяные стрелки в форме цилиндра и куба в разрезе

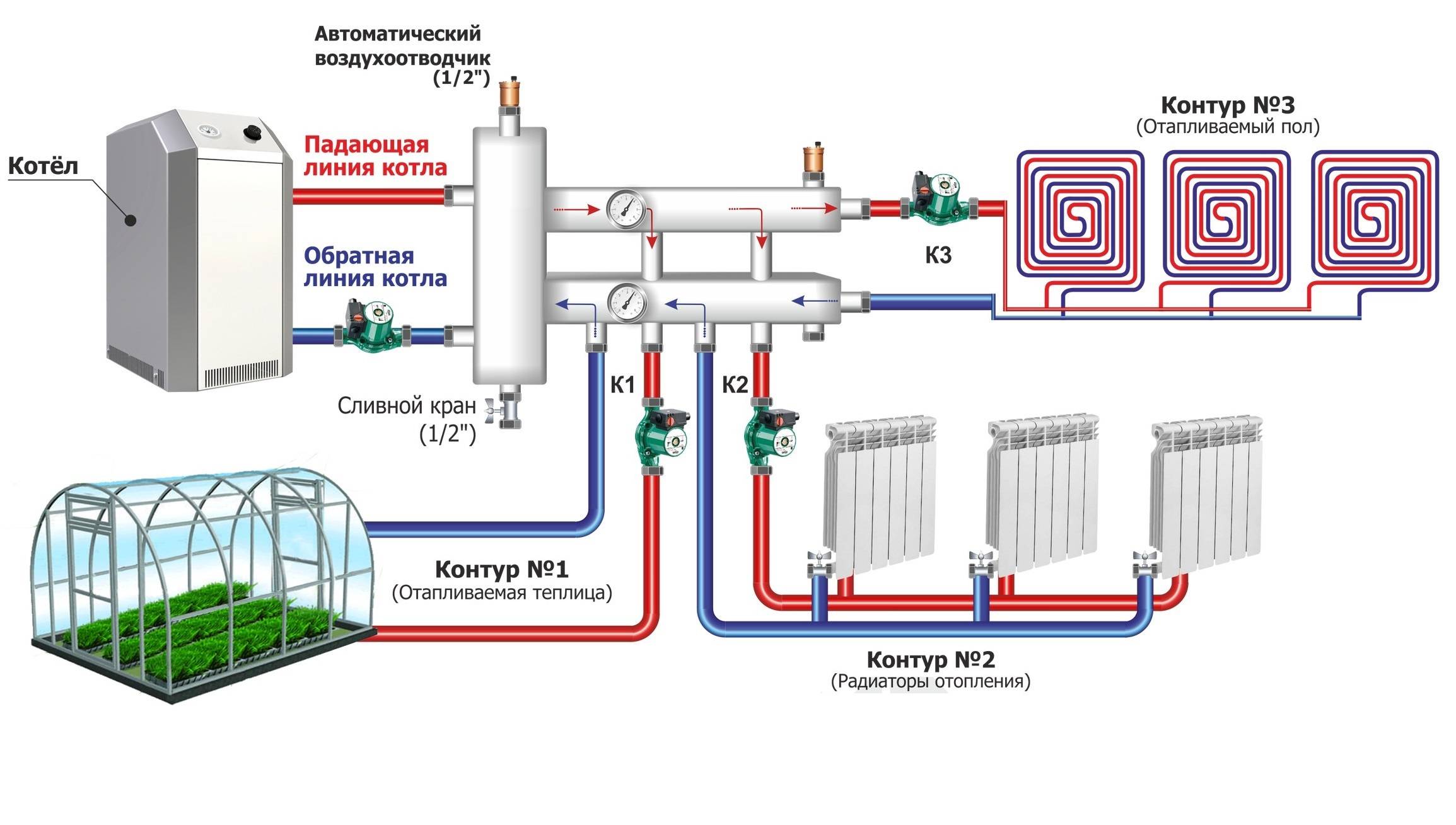

На этом изображении представлена схема комплекта оборудования с двумя подключенными насосами и радиаторами.
Двухконтурная система
Здесь Q1 и Q2 — расход воды в каждом контуре. Когда эти значения равны, жидкость движется по полной общей цепи, как показано на рисунке ниже.
Стандартный общий контурный ход
Ниже показано, как изменяется прохождение жидкости при нарушении баланса потребления:
Обратный поток больше, чем поток
Скорость потока выше обратного потока
Для получения качественного гидравлического пистолета специально согласовываются принцип работы, назначение и расчеты. Создать последний вариант необходимо с медленным движением воды внутри устройства сверху вниз. Специалисты рекомендуют ограничивать скорость этого процесса на уровне 0,09-0,12 м / с. Это поможет решить следующие задачи:
- В таких условиях механические примеси будут постепенно оседать на дно емкости. Оснастив ее специальным устройством — сборником, можно будет очистить систему при плановом обслуживании.
- Низкая скорость позволяет использовать водяной пистолет для забора жидкости в другие контуры с другими температурными градиентами.
- это также полезно для скопления пузырьков газа в верхней части тела. Там можно установить автоматический воздухоотводчик.
Схема использования гидравлической стрелы в сложной системе отопления
Устройство гидрострелки отопления
На следующем фото представлен стандартный продукт этой категории.
Клапан, установленный в нижней части, предназначен для слива жидкости вместе с механическими загрязнениями
Обратите внимание на специальный конус внизу. В нем накапливаются примеси и не уносятся потоком жидкости дальше в систему
Сверху установлен автоматический клапан, выпускающий воздух
Сверху установлен автоматический воздухоотводчик.
Гидравлические выключатели при необходимости комплектуются манометрами, клапанами и другими приборами
Подключение и монтаж
В отопительном контуре гидрораспределитель размещен за котлом, но перед коллектором, подающим теплоноситель в несколько контуров.
Присоединение патрубков осуществляется при помощи резьбы или фланца.
Если необходимо подключить к разделителю несколько цепей, их выводы подключаются с одной стороны в порядке: 1,2,3. А потом при входе в обратном порядке: 3,2,1. Хотя это не закон, расположение труб может варьироваться в зависимости от конкретных условий. Нравится, впрочем, и ориентация дистрибьютора.
Система отопления с полипропиленовой гидравлической стрелкой
Вертикальное расположение явно оптимально. Так наиболее эффективно работают функции очистки воды от взвешенных веществ. Однако, если условия диктуют свои правила, стрелку можно разместить горизонтально.
Маленькие гидравлические стрелки крепятся к стене скобами. Более крупные и тяжелые устройства размещают на полу или на опорах, чтобы не создавать нагрузки на трубопровод.
