Грязевики для систем отопления: фильтр-грязевик, основные типы и их устройство

Принцип работы

Принцип работы грязевика в системе отопления достаточно легко описать. Он состоит в следующем: вода, которая проходит через патрубок, скапливается во внутренней части основной блок фильтра. Именно здесь осуществляется очищение воды, и частички загрязнения оседают в образе осадка.

Во время следующего этапа, вода из грязевика проходит непосредственно через фильтр, расположенный у выходного отверстия корпуса. Это является завершающей стадией очистки отопления, после которой уже чистая вода продолжает свою циркуляцию уже в чистом виде. Удаление осадка в трубах происходит путем прочищения так называемого, стакана, который можно вытащить из патрубка.

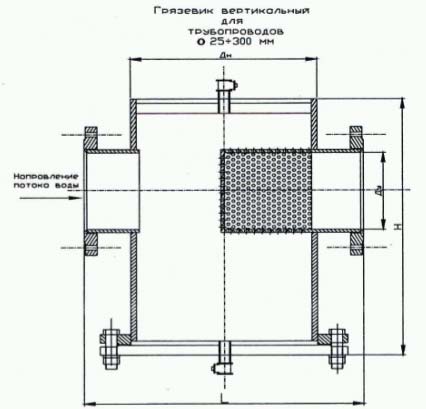

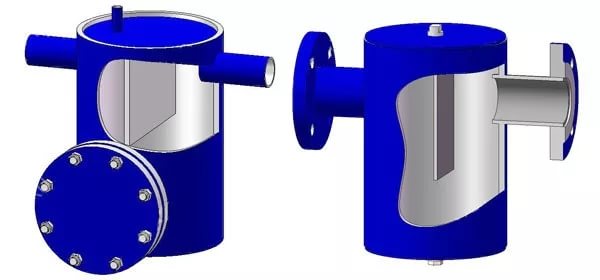

Фото схемы работы грязевика

По составу, грязевик очистки включает в себя специальный узел, в котором происходит расширение трубы, при этом меняется направление течения воды, а очистка в воды грязевике проводится уникальной сеткой. Весь процесс очищения воды в отоплении осуществляется непосредственно под сеткой.

Проще говоря, очистительный фильтр грязевик принимает всю поступающую в систему отопления воду, очищает ее от примесей и грязи, и, уже чистый вариант пускает дальше по трубам. Грязевик очистки необходимо периодически чистить от накопившихся осадков. Отличная функция грязевика сохраняется, только когда гидравлическое сопротивление нарастает не сразу, а постепенно.

Особенности

Грязевик – это прибор для фильтрации и очистки воды внутри систем отопления. Такой фильтр предупреждает образование отложений на внутренних стенках, он отсеивает посторонние предметы в трубопроводе. Такое устройство имеет ряд модификаций, каждая из которых имеет свои характерные отличия. Они подчиняются нормативам ГОСТ, их выбирают с учетом диаметра сечения труб. В целом назначением устройств является очищение теплоносителя перед его поступлением в саму систему.

Работают устройства по принципу дуршлага: вода через патрубок поступает внутрь грязевика, на дне которого оседают взвеси. Очищенная жидкость продолжает движение через выходной патрубок и поступает в отопительную систему. Меняя направление водотока в водопроводе, грязевик делит воду на чистую жидкость и грязь, которая оседает в специальной емкости фильтра.

Данное устройство функционально, с его помощью можно выполнить следующее:

• увеличить КПД отопительной системы;
• выровнять тепловую отдачу батарей;
• продлить срок службы каждого элемента системы отопления;
• снизить расходы на отопление жилища;
• уменьшить риск аварийной ситуации и образования течей;
• исключить необходимость ручной промывки системы.

Такие изделия защищают основные узлы системы от грязи и засора рабочих каналов. Они избавляют от зарастания грязью каналы труб, краны, воздушные клапаны, патрубки расширительных бачков. Это обеспечивает увеличение качественного прогрева теплоносителя в несколько раз. При штатной работе состояние воды будет приемлемым для циркуляции в системе без отложения извести и щелочных солей. Подача тепла внутри труб будет правильной, без перерасхода энергии.

Грязевик является инструментом улучшения работы системы, узлом для расширения трубопроводной системы с изменением направления водотока. Обычно около него устанавливают манометры, указывающие на степень гидравлического сопротивления. Их устанавливают с двух сторон фильтра. Отличительной чертой установки является тот факт, что отстойник должен иметь направление в сторону потока теплоносителя. Для удобства монтажа производители на корпусе делают стрелку, указывающую направление движения.

Со временем крупный мусор и грязь, накапливаемую в отстойнике, и его нужно будет убирать. Для обслуживания грязевика предварительно перекрывают систему, затем откручивают гайку, расположенную внизу на корпусе. После этого вынимают специальный стакан со взвесями. Емкость опустошают, затем ставят на место и прикручивают гайку. Расположение отстойника определяет частоту его очищения. Например, если покупатель купит изделие с вертикальным расположением стакана, очищать его придется чаще.

Принцип работы грязевика предельно прост. Этот процесс цикличный и повторяется многократно. Однако выбор изделия невозможен, если не иметь хотя бы поверхностное представление об особенностях его разновидностей. Ведь не каждый тип устройства подойдет в конкретном случае. И дело даже не в цене, а в разных очистительных возможностях отдельных модификаций.

Назначение, плюсы и минусы грязевого фильтра

Фильтр-грязевик для воды предназначен для очищения и фильтрации теплоносителя. Если в качестве теплового носителя используется неочищенная вода, то в ее составе есть различные примеси и соли, которые способствуют коррозии металлических элементов тепловой сети. Также соли оседают в виде налета на внутренних стенках трубопроводов, вызывая уменьшение просвета труб и препятствуя нормальной циркуляции теплоносителя.

Чтобы очистить теплоноситель от различного мусора и частиц, устанавливаются грязевики, в которых мелкие примеси оседают, а потом удаляются без демонтажа и разгерметизации системы.

Основные преимущества использования грязевиков:

1. Фильтры защищают контуры от зарастания грязью и отложениями. Благодаря этому повышается срок службы трубопроводов, отопительных приборов и нагревательного оборудования.
2. Вследствие очищения теплоносителя его не нужно часто менять и использовать различные дорогостоящие присадки.
3. Если контур, по которому циркулирует жесткая вода, имеет множество поворотов, то установка нескольких фильтров полностью решает проблему засорения трубопроводов.
4. Дополнительное преимущество – сохранение КПД отопительной системы благодаря отсутствию отложений и мусора. Экономичность «чистой» системы доходит до 40%. Сюда входит экономия на электричестве, ведь насосу проще перекачивать теплоноситель, и сокращение затрат на топливо для котла.
5. Простота очищения контура и снижение вероятности протечек из-за коррозии также являются важными достоинствами установки фильтров. Вся конструкция и приборы прослужат намного дольше, уменьшатся расходы на обслуживание сетей.

Недостатки использования грязевиков заключаются только в дополнительных расходах на их покупку, но эти незначительные затраты с лихвой окупаются многочисленными преимуществами. Для выбора подходящего фильтра нужно разбираться в их разновидностях.

Особенности обслуживания и очистки

Самопромывные фильтры имеют в нижней части специальный кран: чтобы вывести из устройства скопившуюся грязь, достаточно повернуть рычаг. Попутно потоком воды очищается и фильтрующая сетка.

Более качественная промывка обеспечивается с помощью обводного байпаса, оснащенного вентилем – его нужно предусмотреть еще на этапе монтажа фильтра. Здесь облуживание сводится к перенаправлению потока теплоносителя с обратной стороны. В этом случае можно успешно освободить ячейки сетки даже от плотно засевших твердых включений. Далее загрязнения выводятся через дренажный кран.

Очень удобны в использовании промывные модели. На данном участке системы отключается подача жидкости, с устройства снимается фланцевая заглушка либо пробка, вынимается фильтрующий компонент. После промывки последнего устройство собирают в обратном порядке.

Наконец, непромывные грязевики нуждаются в полном демонтаже, поэтому их крайне редко используют в автономных сетях обогрева. Здесь обслуживание основывается на фактическом выводе устройства из схемы.

Фильтры для системы отопления обеспечивают качество теплоносителя внутри контура.

Это предотвращает образование ржавчины на стальных элементах конструкции, что продлевает ее срок службы.

Подразделяются на фильтры грубой очистки, тонкой очистки и магнитные устройства.

Классификация по принципу фильтрации

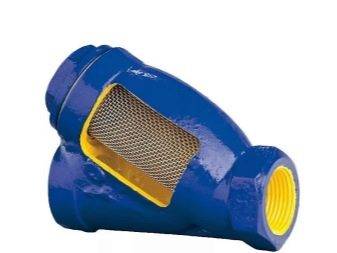

Сетчатые фильтры. Самый распространенный и привычный тип фильтра грязевика для воды, используемый в быту. В простейшей конструкции грязь задерживается сеткой и осаживается в зоне накопления. Периодически дно стакана отворачивается и грязь удаляется. Конструкция может быть дополнена сливным краном, установленным вместо дна, и тогда грязевик из промывного превращается в самопромывной.

Сетчатый фильтр Danfoss FVR, Ду50.

Установка дополнительной сетки, удаляющей из теплоносителя воздух, поплавка и игольчатого клапана добавляет грязевику функцию защиты от загазованности. Эффективность работы сетчатого грязевика зависит от давления в магистрали до и после него. При значительной разнице этих величин твердые частицы могут продавливаться сквозь сетку.

Магнитный фильтр удаляет из потока теплоносителя металлические частицы

При работе такого фильтра никакого тормозящего воздействия на поток жидкости не происходит, что важно при работе мощных насосов

Различают еще инерционно-гравитационные и абонентские грязевики. Принцип работы первых понятен из их названия и применяются они на крупных предприятиях. Абонентские устройства очищают теплоноситель на входе в узлы учета.

Этапы очистки батарей

Промывать батареи лучше вдвоем-втроем, т. к. они довольно тяжелые

Первая очистка осуществляется горячей водой без применения химических и биосредств. Этот этап позволяет в дальнейшем сэкономить моющие препараты и ускорить их действие.

Радиатор нужно наполнить водой и интенсивно встряхивать, в результате чего грязь отстаёт от стенок и сливается вместе с отработанной жидкостью. Действие надо повторять до тех пор, пока из батареи не будет вытекать чистая вода. Секции радиатора тяжёлые, встряхивать их в одиночку очень непросто, перед проведением работ необходимо заручиться помощью 1–2 человек.

В промытую водой батарею следует залить моющее средство. Чтобы чистящий раствор не вытек, необходимо поставить заглушки на все отверстия секции. В зависимости от выбранного средства, его оставляют часа на 1.5–2, чтобы чистящее вещество успело вступить в реакцию с налётом и растворить его. В это время снаружи необходимо простукивать батарею деревянным молоточком или периодически встряхивать содержимое, чтобы помогать отслоению накипи. Затем нужно открыть заглушки, слить раствор и промыть полость проточной водой. Полоскать следует до тех пор, пока будут выходить частицы размягчённого налёта.

В случаях особенно сильного засора можно разобрать батарею на секции и промывать каждую часть отдельно. Это значительно облегчит процесс.

Вычищенные теплообменники нужно просушить и установить на свои места. Старые деформированные футорки и межсекционные прокладки заменить новыми, прикрепить воздушники или краны Маевского на концах батареи, если они отсутствуют.

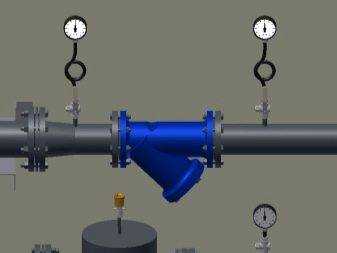

Монтаж фильтра грубой очистки воды

Монтаж самого распространённого фильтра – косого грязевика не составляет большого труда. Для выполнения этой работы понадобится инструмент:

• набор рожковых ключей;
• газовый ключ;
• сантехнический лен или фум лента.

Перекрывается вводный вентиль, на резьбу наматывается уплотнительный материал.

Аккуратно наворачивается фильтр, на корпусе которого нанесена стрелка движения жидкости

Важно не перепутать – стрелка должна быть расположена по движению потока. Затем устанавливается счётчик, и узел ввода собран

Производители очень плотно закручивают крышку фильтрующей сетки

Чтобы облегчить обслуживание смонтированного фильтра до его установки гайка на корпусе откручивается и закручивается вновь, что даст возможность без труда открутить её на собранном приборе

Производители очень плотно закручивают крышку фильтрующей сетки. Чтобы облегчить обслуживание смонтированного фильтра до его установки гайка на корпусе откручивается и закручивается вновь, что даст возможность без труда открутить её на собранном приборе.

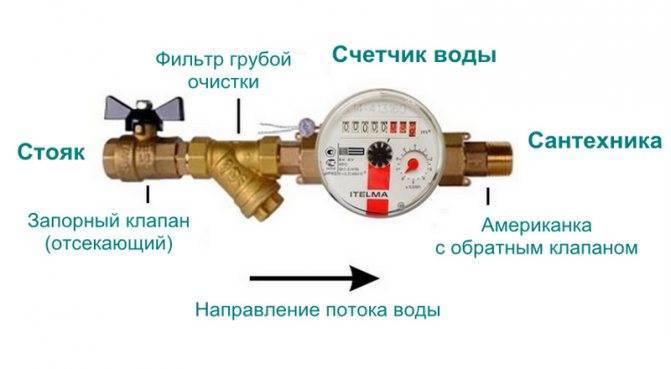

Почему обязательна установка перед счётчиком?

Установленный фильтр на воду перед счётчиком создаёт защитный барьер от попадания в его корпус абразивных частиц и мусора, предотвращает негативное действие абразива. Вращающиеся детали не подвергаются активному износу, тем самым продлевается срок службы счётчика.

Главное, что тяжёлые элементы не проходят по трубам, к вашей технике.

Что может пострадать от грязной воды?

• Стиральная машина;
• посудомоечная машина;
• водонагреватель;
• насосы;
• сливной бачок унитаза;
• гидроаккумулятор;
• краны на кухне и в ванной.

Установка и обслуживание магистральных фильтров

Установить фильтр угольный для горячей воды или любой другой тип очистных станций достаточно просто

Важно лишь придерживаться пошаговых инструкций и быть последовательным

Как установить фильтр: пошаговая инструкция

Процесс монтажа магистрального фильтра состоит из следующих действий:

1. Для начала нужно приостановить подачу воды в дом, а еще спустить оставшуюся жидкость в кранах на кухне или в ванной. Это позволит избавиться от оставшейся жидкости. Однако перед выполнением монтажных работ нужно установить под точкой врезки тазик для воды, которая может просачиваться.
2. На стену нужно нанести отметки под фиксацию системы фильтрации. Крепление должно быть жестким, поскольку любые вибрации могут вывести из строя систему.
3. По меткам проделываются отверстия, в которые будут помещены пластиковые отрезки дюбелей.
4. Дальше фильтр соединяют с трубами с помощью муфт. Для обеспечения герметичности стыков используется ФУМ-лента.
5. Прибор закрепляется на стене с помощью саморезов.
6. Для оценки качества монтажа нужно восстановить подачу воды и открыть на несколько минут любой кран. За этот промежуток времени картридж будет очищен, а система очистится от воздуха.
7. С момента завершения монтажных работ и первого запуска фильтров, начинается отсчет срока эксплуатации системы.

Как менять картриджи

Металлические фильтры для воды оснащаются специальными съемными картриджами. В процессе эксплуатации они могут выходить из строя и нуждаться в замене. Осуществить такую процедуру своими руками несложно. Для этого следует придерживаться таких инструкций:

1. Перекрываем кран на входе в дом.
2. Сбрасываем давление в системе.
3. Чтобы предотвратить заливку соседей, лучше разместить под колбой тазик.
4. С помощью ключа из базовой комплектации нужно открутить колбу.
5. Дальше следует изъять фильтрующую деталь, промыть сетку и закрепить новый картридж. Колба тоже очищается от примесей.
6. После установки колбы на прежнее место, нужно убедиться, что протечки отсутствуют.

Грамотная и своевременная замена рабочих деталей обеспечит полную чистоту жидкости и устранит проблему скачков давления при засорении картриджей.

Как заменить наполнитель

И хоть засыпной фильтр с наполнителем характеризуется простым строением, выполнить замену этого вещества бывает непросто. Чтобы не допустить ошибок, следует придерживаться таких инструкций:

1. Для начала нужно разобрать фильтрационную колонну и изъять управляющий клапан.
2. Дальше следует выгрузить отработанный наполнитель и провести очистку оборудования с засыпкой новых фильтрующих веществ.
3. На следующем этапе выполняется сборка системы и подключение к водоснабжению.

Характеристики фильтров для очистки системы отопления

Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц.

Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.

Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:

• прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
• в городских квартирах пригодится регулятор-ограничитель напора;
• подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
• эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.

При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.

На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.

Полифосфатный фильтр для очистки системы отопления

Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.

Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:

• Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
• Необходимо самостоятельно контролировать и пополнять засыпку.
• Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.

Фильтры тонкой и грубой очистки системы отопления

Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.

Ионообменный фильтр

Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.

Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.

Разновидности фильтров для системы отопления

Самой обширной классификацией является выделение двух категорий:

1. Фильтры грубой очистки, грязевики, используют сетку для сбора твердых включений, диаметр которых превышает 300 мкм.
2. Модели тонкой очистки способны задерживать взвеси в пределах 5-300 мкм.

На фото фильтр тонкой очистки для системы отопления

Вторые очень редко применяются в отопительных коммуникациях, они более соответствуют пищевым и бытовым нуждам. Поэтому целесообразно рассмотрение 4 видов грязевиков, распространенных в частном секторе.

Латунные сетчатые косые устройства

Они оптимальны для локальных схем обогрева, обладают простой конструкцией. Изделия оснащаются резьбовыми муфтовыми соединениями, представленными в вариативном размерном ряду, что расширяет возможности их использования.

Монолитный литой корпус из латуни состоит из объединения двух цилиндров – горизонтального и расположенного под наклоном к нему. Оба конца оснащены резьбовыми монтажными муфтами. На конце косого цилиндра присутствует латунная шестигранная пробка, уплотненная тефлоновой прокладкой. В зоне наклона располагается стальная сетка. Перед такой модификацией внедряется отсечной кран, облегчающий профилактические работы и промывку.

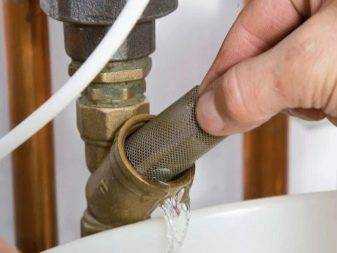

Для прочистки необходимо перекрыть подачу теплоносителя, подставить емкость для сбора жидкости и грязи, выкрутить пробку с помощью гаечного ключа и вынуть сетку. Последнюю обрабатывают полимерной щеткой под сильным напором воды.

Чугунные косые магнитные модели

Их устройство аналогично предыдущей вариации, отличия заключаются в материале – пробка и корпус выполнены из чугуна. Фильтрующая сетка такая же стальная, ее применяют с паронитовой прокладкой.

На фото фильтр сетчатый магнитный чугунный ФМФч Ду 50

Блок фильтрации дополнен стойкой, на которой установлены дискообразные магниты с соблюдением заданного интервала, они не подвержены воздействию коррозии. Благодаря этому жесткому включению обеспечивается двусторонняя фильтрация: в сетке остаются механические примеси, окалина и металлические частицы улавливаются магнитным блоком. Обеспечивается высокое качество обработки теплоносителя.

Порядок монтажа и обслуживания полностью соответствует латунным вариациям с одним дополнением – магнитные диски также нуждаются в промывке.

Фланцевые магнитные фильтры для системы отопления

Модификация во многом схожа с предыдущим вариантом, но она крупнее по размерам и предназначена для обслуживания трубопроводов большего диаметра. Резьбовая пробка в данном случае заменена фланцевой заглушкой, иногда здесь предусмотрено закупоренное сливное отверстие, позволяющее сливать жидкость с грязью, не разбирая всю заглушку.

При выборе и установке подобных изделий необходимо принимать во внимание монтажные и эксплуатационные показатели длины и высоты, а также предусмотреть место для выемки заглушки, извлечения магнитного блока, сетки

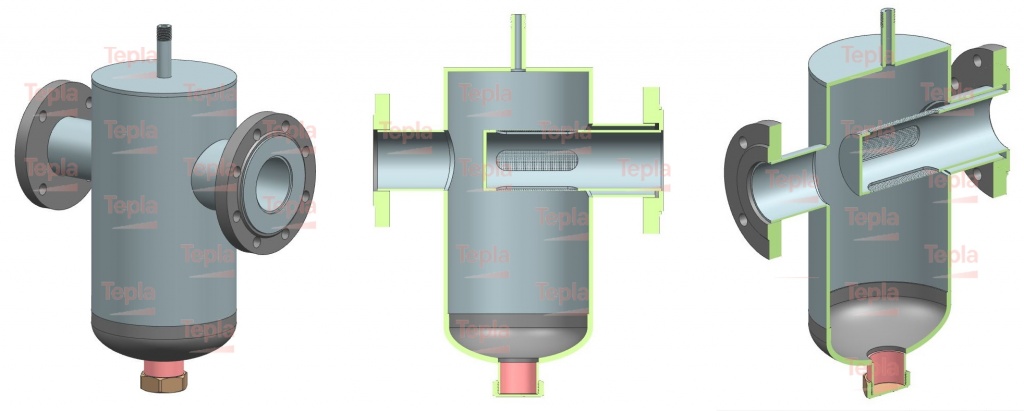

Абонентские грязеуловители

Могут иметь горизонтальное или вертикальное исполнение, последние более распространены. Устройства обладают впечатляющим эксплуатационным ресурсом, радуют легкостью использования. Благодаря большому внутреннему объему значительно сокращается регулярность профилактического обслуживания.

Корпус цилиндрической формы выполняется из стальной трубы. С обеих сторон присутствуют патрубки с фланцем. Проходящий теплоноситель подвергается двум ступеням очистки: мелкие взвеси задерживаются сеткой, до этого крупные частицы осаждаются под действием центробежных и гравитационных сил. Надежная и простая конструкция, доступная стоимость способствуют широкому распространению абонентских фильтров в автономных системах отопления.

На профильном рынке присутствуют самопромывные грязевики, дополненные воздухоотводчиком, – в них отделяются и выводятся растворенные газы.

Виды

Классифицировать грязевики для отопительных систем можно по нескольким признакам.

Тип отделения частиц

По типу отделения частиц изделия делятся на три разновидности.

Отстойники

Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.

Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.

Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.

Сетчатые

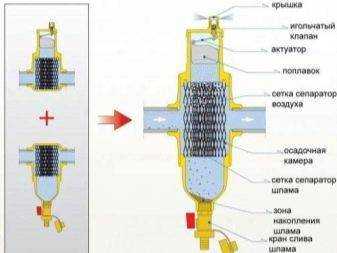

Грязевики такого типа являются самыми распространенными изделиями на рынке.

Его составными элементами являются следующие:

• крышка;
• игольчатый клапан;
• актуатор;
• поплавок;

• сетка-сепаратор воздуха;
• осадочная камера;
• сетка шлама;
• место накопления мусора;
• кран слива грязи.

По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.

За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.

Магнитные

Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.

Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.

По виду обслуживания

В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:

1. Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
2. Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
3. Промывные. Стакан требует ручной очистки.

По типу монтажа

В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.

Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.

Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.

Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.

Как часто его нужно чистить?

За счет очистки воды и задержки различного мусора, который со временем никуда не исчезает, он начинает накапливаться. По этой причине со временем водяной фильтр, установленный на трубе, забивается. Это приводит к снижению напора воды, а со временем и полного его отсутствия. При появлении таких ситуаций требуется выполнить чистку внутренних элементов конструкции, для чего устройство следует снять, разобрать и промыть.

Стоит знать! Когда фильтр запломбирован вместе с водопроводным счетчиком, требуется вызов мастера из управляющей компании, который снимет пломбы. По завершении чистки рекомендуется установить обратный клапан, позволяющий выполнять чистку без необходимости дальнейшего вызова специалиста.

Очистители для газового котла отопления

Чаще всего используют такие фильтры воды для газового котла, как полифосфатный и ионообменный.

Не пропустите: Первично-вторичные кольца отопительных систем

Полифосфатный

Указанные фильтры для котлов отопления – удобный, а также доступный в плане стоимости вариант. Конструкция проста: это пластиковая колба, внутренняя часть которой заполнена натриевой солью. Благодаря ее кристаллам на внутренних поверхностях отопительного котла и бойлера формируется защитная пленка, предотвращающая оседание накипи.

Жидкость, попадающая из системы водоснабжения внутрь, вначале проходит фильтр, кристаллы которого очищают ее, после чего вода поступает в трубы и сам котел.

Его монтируют перед котлом.

Ионообменный

Устройство функционирует на основе специального наполнителя, который содержится в картридже. Роль очистителя выполняет специальная водородная смола.

Ионообменник превращает ионы тяжелых металлов в более безопасные и легкие соединения, то есть происходит изменение химической структуры самой воды. Растворенные газы отводятся через специальные отверстия.

Характеристики грязевиков

Грязевик
Обознач.	Т34.000.B	ГРВ 000	ГТП	ГВ	ГВ	ГГ	ГГ
Серия	ТС-569.	ТС-567.	ТС-568.	ТС-565.	ТС-566.
Тип	Верт.	Верт.	Верт.	Верт.	Верт.	Гориз.	Гориз.
Диаметр, мм	40…200	40…1500	40…200	200…300	350…1000	150…400	500…1400
Давление, МПа	16	1,0/1,6/1,25	1,6/1,25	1,6/1,25	1,0/1,6/1,25	1,0/1,6/1,25
Темп., max	150	200	200	200	200	200	200
Произв-ть, т/ч	Ду40-6Ду50-10Ду65-18Ду80-26Ду100-40Ду125-58Ду150-89Ду200-158	Ду40-6Ду50-10Ду65-18Ду80-26 Ду100-40Ду125-58Ду150-89 Ду200-158	Ду40-6Ду50-10Ду65-18Ду80-26Ду100-40Ду125-58Ду150-89Ду200-158	Ду200-158Ду250-247.3Ду300-356	Ду350-484,6 Ду400-633Ду500-989Ду600-1424Ду700-1939Ду800-2532Ду900-3205Ду1000-3957	Ду150-89Ду200-158Ду250-247.3Ду300-356Ду350-484,6 Ду400-633	Ду500-989Ду600-1424Ду700-1939Ду800-2532Ду900-3205Ду1000-3957Ду1200-5697Ду1400-7755

Чистим картриджный фильтр

Такие системы, нередко устанавливающиеся в загородных домах, чистят другим способом. Потребуются ключ от фильтра, кастрюля либо ведро, сменный картридж либо емкость, где можно почистить старый.

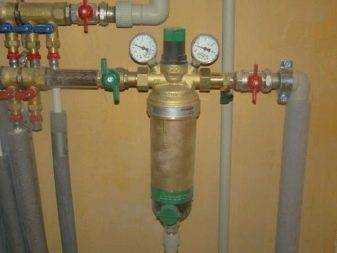

Сначала перекрывают вентиль и убеждаются, что в кране вода не осталась. Затем снизу подставляют ведро: туда будет сливаться излишек жидкости из колбы. Используя специальный ключ, нужно открутить гайку, снять колбу. После этого можно либо установить новый картридж, либо тщательно промыть и вернуть на прежнее место старый. Потом колбу возвращают на место, вкручивают обратно гайку, и открывают воду.

Повторно использовать разрешается не любой картридж: этот вариант лишь для намотных. Промыть такое изделие можно с помощью сильного напора воды (для этого рекомендуется применить шланг).

Нарушение герметичности элементов системы

Нарушение герметичности элементов системы (труб, соединений, скруток, сварки, и др.) приводит к утечке теплоносителя, что при несвоевременном ее устранении может вызвать аварийную ситуацию и привести к большим материальным затратам на ее ликвидацию.

В трубопроводах нарушение герметичности происходит из-за коррозии труб, вызывающей разрушение металла, образование сквозных отверстий (свищей) и разрывов труб. Коррозия труб увеличивается в процессе длительной эксплуатации, особенно если система не промывается. Коррозия увеличивается также при заполнении системы водопроводной водой (содержащей много кислорода), частом опорожнении системы, при котором в нее попадает кислород воздуха.

Для предотвращения аварий в зимний период необходимо в период подготовки к отопительному сезону сообщить соответствующим службам об обнаруженных повреждениях. При ремонте требовать тщательного производства опрессовки системы отопления с целью своевременного выявления участков трубопроводов, ослабленных коррозией.

Утечки могут возникать в местах изгиба труб, через трещины, образующиеся при неправильной гибке. Места утечки ликвидируются сваркой дефектных мест, заменой неисправных участков.

Для оперативной (но временной меры) ликвидации утечки на прямых участках трубопровода с деаметром не более 150 мм установите уплотняющие хомуты на поврежденном участке трубопровода. Этот способ примените тогда, когда невозможно отключить поврежденный участок и опорожнить трубопровод. Как только возникает возможность отключить поврежденный участок трубопровода, хомут снимите и производите ремонт.

В резьбовом соединении утечка теплоносителя через неплотности, как правило, происходит из-за некачественного уплотнения, выполненного при монтаже в сгонах между муфтами и контргайками, трещин в соединениях, сорванных и глубоко прорезанных резьбах. После выяснения причин утечки резьбовое соединение либо переберите, выполняя уплотнение заново, либо замените его.

Небольшие течи (свищи) ликвидируйте приваркой к трубопроводу накладки. Небольшие свищи и трещины заварите сваркой. Во фланцевых соединениях утечка происходит в результате слабой затяжки болтов, старения прокладки, выполнения ее из некачественного материала, перекоса во фланцах. Если при подтяжке болтов течь во фланцевом соединении не устраняется, то прокладку замените.

В сварном соединении утечка может быть вызвана низким качеством сварки, которое выявляется при температурных удлинениях. Эту неисправность устраните дополнительной подваркой дефектного стыка.
