Инверторная система: построение отопительной системы

Классификация инверторных обогревателей

В настоящее время выделяется несколько разновидностей, о которых мы подробно расскажем.

p, blockquote 7,0,0,0,0 —>

Газовый инверторный обогреватель. Модели обогревателей, функционирующих на природном и сжиженном газе, очень популярны у пользователей. Основная функция такого устройства заключается в поддержании оптимальной температуры в частных домах и на небольших неотапливаемых площадях.

p, blockquote 8,0,0,0,0 —>

Главной отличительной особенностью считается то, что при минимальных затратах на газовое топливо, прибор способен эффективно обогреть помещение. К тому же они просты в управлении и при желании их можно перемещать из одной комнаты в другую.

p, blockquote 9,1,0,0,0 —>

Электрический инверторный обогреватель. Такой вид функционирует от электричества. Данные модели очень популярны, особенно часто их приобретают для установки в квартирах. Одной из модификаций электрического инвертора является инфракрасный, который нагревает не воздух в комнате, а предметы, расположенные рядом с ним. Такие устройства могут устанавливаться не только дома, но и в различных хозяйственных постройках, в гаражах, на верандах и т.д.

p, blockquote 10,0,0,0,0 —>

Конвекторы инверторного типа работают по принципу теплового насоса, в основном такое оборудование устанавливается в квартирах и офисах. Основные характеристики приборов следующие: экономичность, долговечность, экологичность. Однако стоимость его очень высокая. И стоит учесть тот факт, что при низкой температуре на улице (более -20 °С), в одиночку такой прибор не справится с обогревом.

https://youtube.com/watch?v=1TpY9Pl_06Y

p, blockquote 12,0,0,0,0 —>

калькулятор самостоятельного расчета

AIR GATE Transformer System

AIR GATE Transformer System
RAPID Transformer System

(Добавляется автоматически из расчета) Цена электроэнергии за кВт расчет количества конвекторов и затрат на отопление Расчетные данные не являются окончательными, в силу различных факторов не учтенных в калькуляторе.
Рекомендуем обратиться к нашим специалистам за подробной информацией.

Помещения

Общие сведения по всему объекту

Стоимость
оборудования руб. Среднемесячное
потребление
электроэнергии квт*ч. Ежемесячные расходы
на электричество: руб. в месяц

Либо оставьте Ваши контактные данные, наш специалист свяжется с вами в ближайшее время:

Часто задаваемые вопросы

Задайте, свой вопрос, если не нашли информацию в перечне ниже Минимальное потребление электроэнергии.

Одним из основных достоинств инверторной системы отопления по сравнению с другими методами, такими как отопление с использованием электрического котла и водяных радиаторов, является минимальное энергопотребление. Если рассматривать отопление конвекторами расчет, то инверторная система выходит вперед в плане эффективности.

Научная группа национального исследовательского университета «МЭИ» сравнила энергопотребление двух систем отопления: системы отопления на базе инверторных конвекторов Electrolux и системы отопления с электрическим котлом и радиаторами. Исследование показало: в равных условиях и при поддержании заданной температуры инверторная система отопления потребляет на 40% меньше электроэнергии. Конвектор – это электрический обогреватель, который быстро и равномерно прогревает воздух в помещении за счет конвекции.

Благодаря блоку управления digital INVERTER c высокочувствительным датчиком, до 99 % использованной электроэнергии превращается в тепло. Инверторный блок управления плавно изменяет мощность нагревательного элемента не только в зависимости от текущей температуры, но и от скорости её изменения. Для поддержания установленной температуры нагревательному элементу не нужно периодически включаться на полную мощность и выключаться. Достаточно постоянного небольшого потребления электроэнергии.

Стоимость системы и монтажа до 2-х раз выгоднее. Монтаж системы отопления и закупка оборудования ‒ одни из самых затратных статей бюджета. Стоимость инверторной системы отопления, включающей 7-9 приборов, и монтажа: 90-100 тыс. руб. Что в два раза дешевле, чем с системой на базе электрического котла с радиаторами. Минимальная стоимость такой системы составит не менее 220 тыс. руб. для дома площадью 120 кв. м. Скачать таблицу сравнения с традиционными системами отопления. Из чего состоит инверторная система отопления?

Инверторная система отопления состоит из:
Отопительных модулей с инверторными блоками управления;
Wi-Fi-модулей;
Комнатных термостатов. (Опция)

Узнайте о важных преимуществах системы отопления Electrolux

Купить Спасибо за заявку. Ваша заявка принята, специалист свяжется в ближайшее время Вы успешно авторизовались на сайте Вы успешно подписались на новости от Home-comfort! Фамилия Имя (Как мы можем к Вам обращаться) * Контактный телефон (Чтобы мы могли оперативно с Вами связаться) * Введите номер в формате +7 Файл (изображение, до 4МБ) Я согласен на обработку персональных данных Оставляя заявку на товары/услуги, представленные на сайте, Я добровольно предоставляю ООО «РК-Регион», а также партнерам ООО «РК-Регион» (поставщикам, подрядчикам, субподрядчикам, перевозчикам и другим партнерам, работающим по исполнению клиентских заявок на основании заключенных с ООО «РК-Регион» договоров), право на обработку своих персональных данных всеми способами, указанными в Федеральном законе от 27.07.2006 N 152-ФЗ «О персональных данных», для целей исполнения моей заявки на товары/услуги.

Принцип работы

Инверторные обогреватели функционируют по очень простому принципу, который заключается в преобразовании постоянного тока в переменный, при этом изменяется частота и напряжение. Работа инвертора очень схожа с действием кондиционера. Основным конструкционным элементом выступает насос, состоящий из внутреннего и внешнего блоков. Во внутреннем находится теплообменник, в котором под воздействием высокого давления происходит накопление фреона. Его температура может доходить до 80°С.

p, blockquote 2,0,0,0,0 —> Фреон жидкое вещество, циркулирующее по теплообменнику

Затем накопленная субстанция направляется во внешний блок, где давление намного ниже. Именно в этом месте фреон из жидкого состояния преобразуется в газообразное. В итоге выделяется большое количество тепла.

p, blockquote 3,0,0,0,0 —>

Инвертор может управлять отопительным процессом в автоматическом режиме. Это означает, что в случае достижения заданного показателя температуры воздуха в помещении, система не отключается, а просто переходит на более низкий уровень мощности. Благодаря такой способности, в комнате всегда сохраняется оптимальный температурный режим. Главной особенностью таких обогревателей является минимальное потребление энергии, а также то, что их не нужно постоянно включать и выключать.

p, blockquote 4,0,1,0,0 —>

Типы электрокотлов

Производители поставляют следующие приборы, похожие по принципу работы:

Оснащенные ТЭН. В специальном корпусе с кварцевой засыпкой располагается вольфрамовая спираль. При пропускании тока через проволоку последняя накаляется. Образовавшееся тепло повышает температуру циркулирующей жидкости внутри резервуара. Далее вода поступает в систему (трубы, радиаторы) и снова возвращается в бак.
Электродные. К корпусу в форме цилиндра подключена нулевая фаза. Внутри находится электрод. Недистиллированная жидкость, которая циркулирует по баку, обладает сопротивлением. И когда ток идет через воду, происходит нагрев теплоносителя.
Индукционные. В резервуаре расположена обмотанная кабелем катушка, внутри которой находится металлический стержень. При движении тока возникают вихревые потоки, вода нагревается.

Особенности инверторного котла отопления

Инверторный котел отопления в своей работе использует электрический ток. Однако в этом приборе он формирует магнитное поле, которое в свою очередь способствует появлению в проводнике электродвижущей силы. Этот проводник расположен внутри контура.

В итоге в приборе возникают вихревые потоки, которые разогревают материал проводника. При увеличении частоты нагрев тоже увеличивается. Раньше эту разновидность котлов использовали в металлургической промышленности и кузнечном деле, поскольку благодаря индукционному полю можно нагревать заготовку до заданной температуры с высокой точностью. Кроме этого, подобные конструкции использовали на производстве с целью обогрева помещений.

В зависимости от мощности агрегата его подключают к одно- или трехфазной сети. В первом случае мощность прибора не превышает 10-12 кВт. Обычно эти модели используют для обогрева дачного домика или небольшой частной постройки. Трехфазные конструкции рассчитаны на производительность свыше 6 кВт.

Приборы с мощностью 6-12 КВт подключают к сети переменного тока с напряжением 220 или 380 В. Их можно эксплуатировать без создания дополнительного контура. Агрегаты инверторного типа разрешено применять в самотечных и принудительных системах отопления. Из-за высокой скорости нагрева теплоносителя обычно устанавливают устройство дозированной подачи воды в отопительную систему. Это позволяет повысить эффективность работы прибора.

При установке инверторного отопления обязательно укомплектовывают систему автоматическим воздухоотводчиком, расширительным баком. В сетях с принудительной циркуляцией устанавливают насосное оборудование.

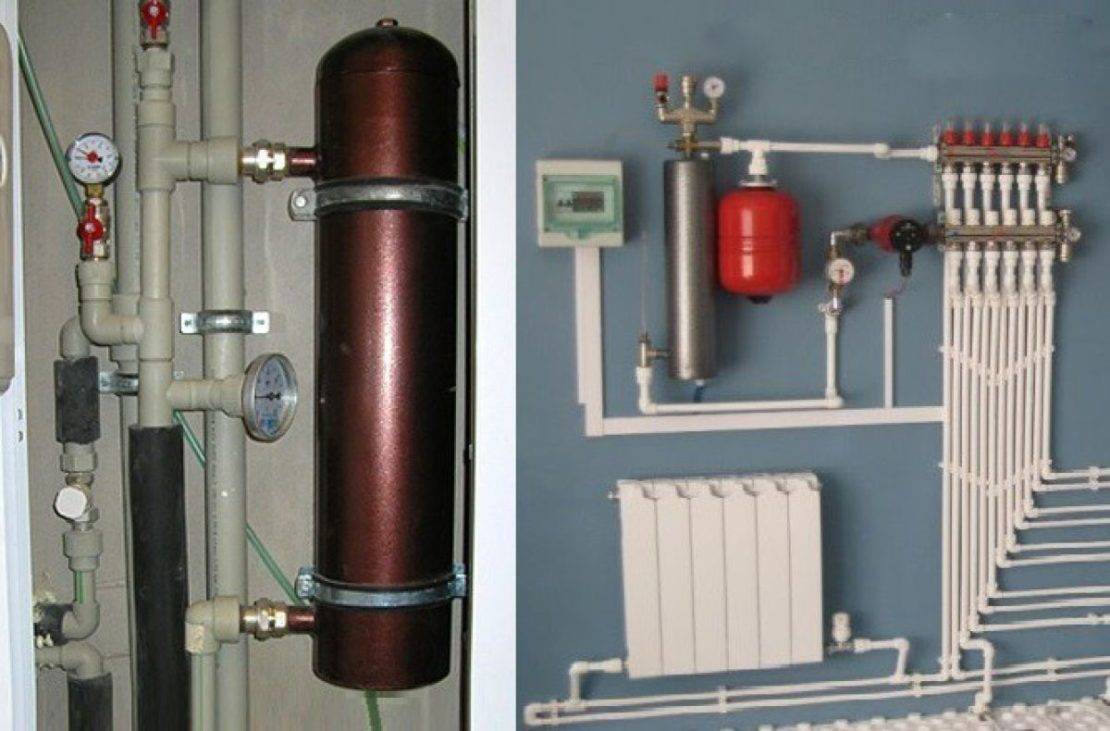

Устройство и принцип работы

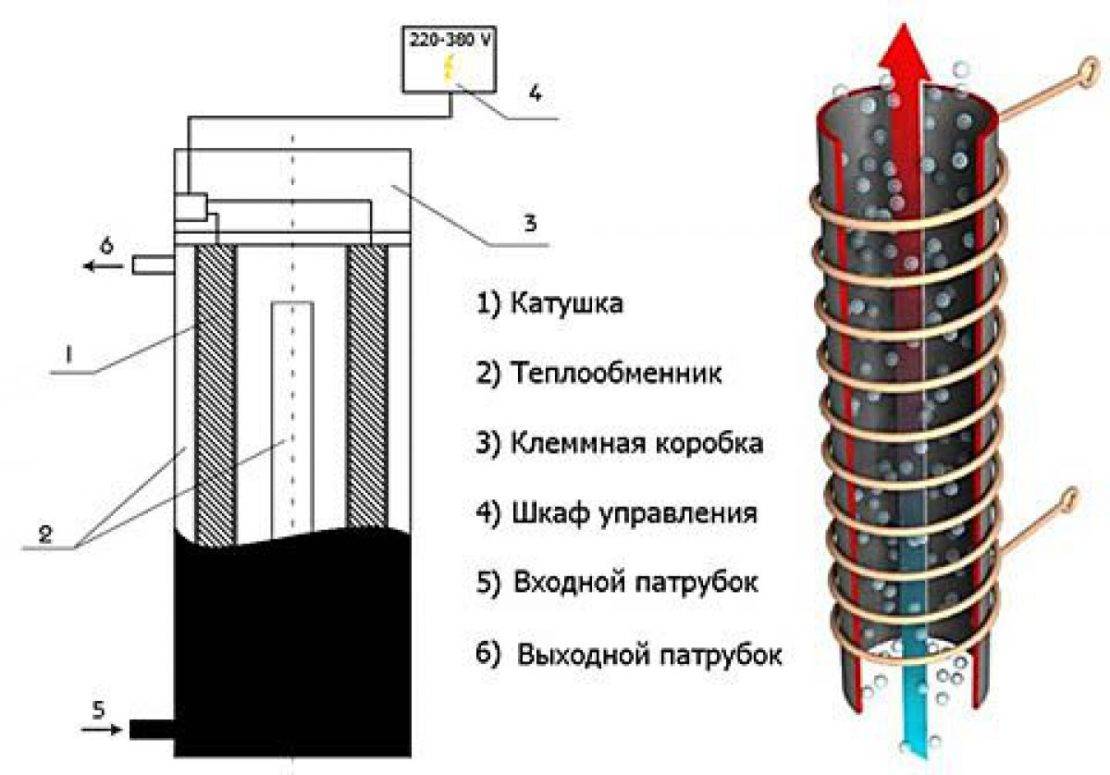

Котел инверторный электрический имеет три вложенных друг в друга контуров:

Внутренний контур выполнен в виде герметичной цилиндрической емкости. Здесь происходит нагревание воды. Однако внутри емкости нет ни ТЭНов, ни электродов, а только теплоноситель. Контур состоит из двух патрубков. Первый из них предназначен для подачи разогретой жидкости в отопительную систему, а второй – для возвращения охлажденного теплоносителя обратно в прибор.
В качестве среднего контура выступает индукционная электрическая катушка. Она намотана вокруг емкости с водой. Поскольку все провода изолированы, электрический ток не передается на другие поверхности. В катушку с тороидальной или цилиндрической обмоткой идет только высокочастотный ток. Тороидальный вариант катушки – это две трубы из ферромагнитной стали, обмотанные проводами. Трубы установлены в верхней и нижней части нагревательного агрегата и внутри каждого витка. Вес тороидальной катушки меньше, а КПД выше.
Внешний контур – это корпус с теплоизоляцией. Он нужен для защиты от соприкосновения человека с проводами, а также предназначен для предотвращения теплопотерь.

Также в составе инверторного котла есть термодатчик, электронная схема управления и электрический преобразователь. Последнее приспособление предназначено для корректировки характеристик электрического тока до таких параметров, которые оптимально подходят для работы катушки. Котловые инверторы поставляют на катушку ток с частотой 20 кГц.

Принцип работы инверторного нагревательного оборудования выглядит следующим образом:

электроток идет на преобразователь;
котловые инверторы увеличивают частоту электрического тока и его напряжение до требуемых параметров;
преобразованный ток идет на тороидальную обмотку, в результате чего формируется магнитное поле, и возникают вихревые потоки;
посредством электромагнитного поля токи выходят на внутренний контур из стали;
в результате взаимодействия токов с контуром происходит нагрев теплообменника, а следовательно, и циркулирующего в нем теплоносителя.

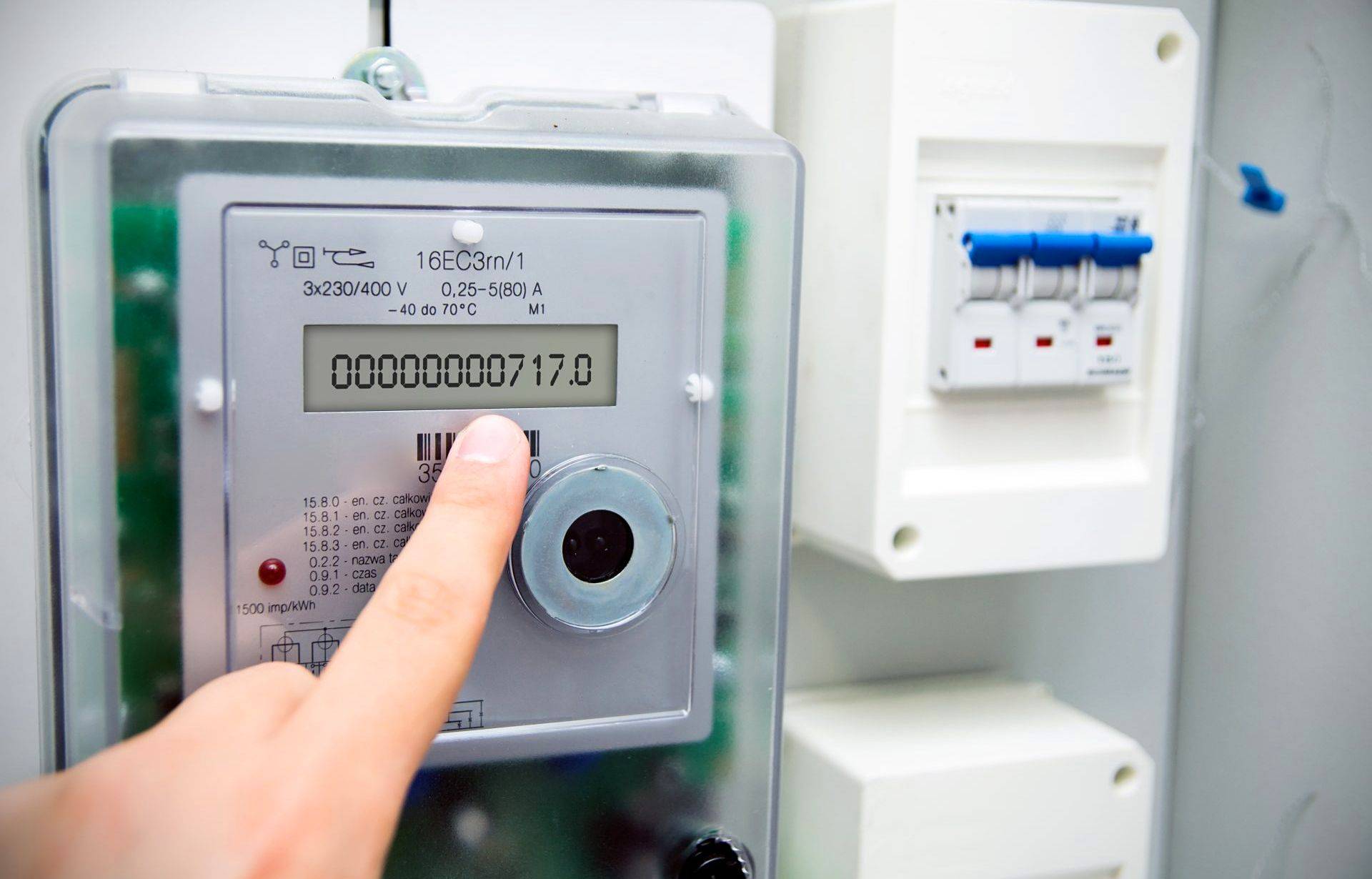

Электричество для отопления дома

Наиболее дорогой и малоэффективный по затратам способ отопления – использование электричества для прямого нагрева воздуха или с использованием электрокотла.

Классические ТЭНовые электрокотлы имеют компактные размеры и могут быть установлены в любом помещении. Они уже содержат в своем корпусе все необходимые элементы системы отопления (циркуляционный насос, расширительный бак, группа безопаности), что сильно упрощает монтаж.

Таблица. Достоинства и недостатки электроотопления.

Достоинства	Недостатки
Не требует согласования и договора на обслуживание, достаточно получить разрешение на нужную мощность электроустановок	Не подходит для домов площадью более 120-150 м2 – энергоснабжающая организация не согласует мощность свыше 15 кВт
Простота монтажа, недорогие комплектующие	Самая высокая стоимость 1 кВт тепла (до 10 раз больше газовых систем)
Высокий КПД – до 99% энергии выделяется в виде тепла
Вариативность исполнения – конвекторы (масляные, кварцевые), инфракрасные излучатели, галогеновые нагреватели, тепловентиляторы, электрокотлы с водяным контуром отопления
Простота поддержания выбранной температуры в течение суток и на несколько дней
Долгий срок службы – до 50 лет для конвекторов

Стремясь повысить эффективность электроотопления, производители разработали пока считающимися инновационные для нашей страны способы обогрева и методы экономии электроэнергии.

Геотермальные насосы

Подробно ознакомиться с принципом работы геотермального насоса можно в отдельной статье.

Способ использует подогрев теплоносителя от грунта или воды, из-за чего отдача тепла составляет 200-500% от используемой мощности компрессора. Это делает ежемесячные расходы сравнимыми с отоплением дровами и лишь немного превышающими использованием газа.

Достоинство способа – низкие затраты на электроэнергию. Главный недостаток, ограничивающий использование – большие первичные затраты на комплектующие и монтаж, достигающие от 300 тысяч до 1,5 млн. рублей.

Эффективность геотермальных насосов при морозах от 25оС резко снижается, опускаясь ниже 90%. В этом случае для поддержания комфортной температуры включают электрообогрев с помощью котлов, конвекторов или инфракрасных излучателей.

Рекуператоры

В процессе работы котлового оборудования и вентиляции часть тепла улетучивается за пределы дома с продуктами сгорания или тёплым, но загрязнённым воздухом.

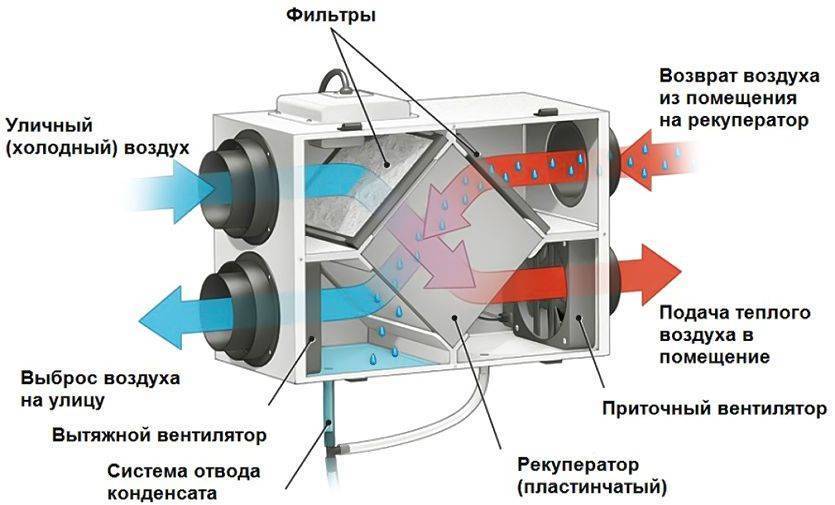

Принцип работы бытового рекуператора воздуха.

В рекуператорах воздух улицы подогревается выходящими из дома тёплыми потоками. Для циркуляции используются вентиляторы.

Лучшие модели могут иметь КПД до 60%, что считается отличным результатом. Рекуператоры эффективны для больших по площади домов, обогреваемых мощными котлами. Это нетрудно доказать простыми расчётами.

КПД современных газовых котлов достигает 80-95%, это значит, что до 20% тепла уходит в отводящую трубу.

Например, котёл 20 кВт «отправляет в атмосферу» до 4 кВт тепла. Если учесть, что рекуператор может «вернуть» 50%, то максимальная мощность такого устройства будет достигать 2 кВт. Использование вентиляторов в круглосуточном режиме может свести к нулю эффективность устройства. Учитывая стоимость рекуператора, покупка прибора и монтаж воздуховодов могут окупиться не ранее, чем через 10-15 лет.

Выбирая способ отопления частного дома, оценивают необходимую мощность оборудования, доступность разных видов топлива в регионе проживания, возможность и желание заниматься ручной подачей топлива и утилизации продуктов сгорания. Ошибки в выборе приводят к излишним затратам на приобретение дополнительного оборудования и расходы на энергоносители.

Изобретение Toshiba набирает популярность

Именно Toshiba в 1980 году создала первый в мире инверторный кондиционер. Недавно японский Институт электротехники наградил Toshiba Carrier Corporation за это изобретение. Награда “Шаг вперед в электротехнике” вручается институтом за наиболее важные открытия и разработки в этой области за весь 20 век.

На фото – первый в мире бытовой кондиционер с инвертором. Корпус внутреннего блока не пластиковый, а из темного дерева!

Инверторная технология признана одной из революционных в кондиционировании воздуха. Коммерческий кондиционер с инвертором выпустили в 1980 году, а уже в декабре 1981 года появились бытовые инверторные кондиционеры. Сейчас более половины кондиционеров в мире и до 90% в Японии – именно инверторного типа.

Блок инвертора. Встраивался в наружный блок сплит-системы Toshiba.

Первый бытовой кондиционер с инвертором – наружный и внутренний блоки, пульт управления.

Большинство кондиционеров Toshiba, которые продаются сейчас в России, именно инверторного типа. Например, инверторная сплит-система Toshiba RAS-13N3KVR-E может работать на любой мощности, начиная от такой низкой как 0,8 кВт, до такой высокой как 4,1 кВт. Кондиционер быстро охлаждает или согревает комнату, а затем продолжает работать на небольшой мощности, бесшумно и точно поддерживая температуру.

Современный инверторный кондиционер Toshiba

Преимущества инверторного кондиционера

комфорт: желанная температура быстро достигается и точно поддерживается.
экономию энергии, благодаря точному цифровому регулированию мощности и эффективному компрессору постоянного тока.
надежность и более тихая работа благодаря исключению циклов включения/выключения компрессора

Недостатки инверторного кондиционера

Как и любая технология, инверторное управление имеет недостатки. Для покупателя бытового кондиционера самый заметный недостаток – это цена. Инвертор дороже обычного кондиционера, хотя с развитием технологии разница в стоимости снижается (в 2016 году составляет 2-5 тысяч рублей). Кроме того, сложный блок электроники в инверторном кондиционере более чувствителен к перепадам напряжения в сети.

И наконец, наружный блок инверторного кондиционера тяжелее обычного процентов на 20-25. Впрочем, монтировать на стену панельного или кирпичного дома без проблем можно любой бытовой кондиционер.

Отличия в работе инверторного и обычного кондиционера воздуха

Чем отличается кондиционер инвертор от не инвертора

Инверторные модели охлаждают плавно. Им не нужно обрабатывать весь объем воздуха. Прибор выдувает небольшое количество холодного воздушного потока, чтобы получить желаемую температуру в помещении. При этом поток мягкий, что заметно снижает вероятность простудного заболевания.

Также имеются и другие плюсы в работе инверторного кондиционера:

Более низкий уровень шума, что позволяет использовать систему в спальне.
Точная настройка: инверторы могут изменять температуру с шагом от 0,5 ˚С, неинверторы имеют шаг 1-5 ˚С.
Более долгий срок службы из-за щадящей нагрузки на компрессор.
Нет пусковых моментов двигателя.
Меньший расход электроэнергии (примерно на 20-25% по сравнению с неинверторными моделями).
Нет перегрузки сети из-за постоянного запуска компрессора.
Возможность использовать прибор на обогрев при минусовых температурах за окном.

Конечно, инверторные кондиционеры также имеют недостатки:

Приборы стоят заметно дороже классических моделей.
Электронные схемы очень чувствительны к резким скачкам напряжения.

Преимущества инверторной системы отопления

1. Энергоэффективность. Инверторные системы отопления являются энергоэффективными решениями для обеспечения комфортной температуры в помещении. Они работают по принципу регулирования мощности нагрева, что позволяет снизить потребление электроэнергии и экономить деньги на оплате счетов за отопление.

2. Контроль температуры. Инверторная система отопления обеспечивает более точный контроль температуры в помещении, поскольку она способна регулировать мощность работы нагревательного элемента. Это позволяет поддерживать постоянную и комфортную температуру даже при изменении внешних условий.

3. Тихая работа. Инверторные системы отопления обладают более тихой работой по сравнению с традиционными системами отопления

Это особенно важно для помещений, где требуется минимальный уровень шума, например, в спальнях или офисах

4. Удобство и комфорт. Инверторные системы отопления обеспечивают равномерное распределение тепла в помещении, что создает комфортные условия для пребывания. Они также обладают возможностью установки разных режимов работы (например, обогрев, охлаждение, осушение воздуха), что позволяет удовлетворить различные потребности пользователей.

5. Долговечность и надежность. Инверторные системы отопления обычно являются более надежными и долговечными по сравнению с традиционными системами отопления. Они могут служить длительное время без существенного снижения качества работы.

6. Экологически безопасность. Инверторные системы отопления работают на основе использования энергии из внешней среды (воздуха, земли или воды) и не требуют сжигания топлива, что делает их экологически безопасными и идеальными для экологически чувствительных регионов.

7. Легкая установка и обслуживание. Инверторные системы отопления обычно легко устанавливаются и обслуживаются. Они имеют компактные размеры и простую конструкцию, что упрощает их установку и обслуживание даже в ограниченных пространствах.

8. Гибкость. Инверторные системы отопления предлагают широкий выбор моделей и конфигураций, что позволяет выбрать наиболее подходящий вариант для конкретных потребностей и условий помещения.

9. Экономия пространства. Инверторные системы отопления обычно имеют компактные размеры и могут быть установлены на стене или потолке, что позволяет сэкономить ценное пространство в помещении.

Таблица 1. Сравнение инверторной и традиционной системы отопления
Характеристика
Инверторная система отопления
Традиционная система отопления

Энергоэффективность
Высокая
Низкая

Точность контроля температуры
Высокая
Низкая

Уровень шума
Низкий
Высокий

Равномерное распределение тепла
Да
Нет

Экологическая безопасность
Высокая
Низкая

Инверторные конвекторы в рекламе и в реальности

На официальном сайте Электролюкс заявлено следующее:

Таким образом, за счет чего, якобы, достигается экономия?

1. Высокоточные термостаты

2. Плавное изменение мощности устройства

Рассмотрим оба пункта по порядку.

1. Точность измерения температуры. Маркетологи, продвигающие инверторные конвекторы предполагают, что даже у конвекторов с электронным термостатом велика погрешность в определении температуры, поэтому обычные конвекторы отключаются, перегрев помещение на несколько градусов, а включаются, когда температура уже на несколько градусов ниже необходимой. Таким образом, по мнению рекламщиков, конвекторы, перегревая помещение, как будто бы тратят энергию, которую можно было бы сэкономить.

Однако, допустим, термостат не выключился по заданной температуре вовремя, помещение перегрелось на несколько градусов. Не значит ли это, что пока помещение остывает до температуры меньше заданной (раз термостат неточный), конвектор не тратит электроэнергию, а инверторный в это время работает и расходует энергию?

В целом, что касается неточных термостатов, то на рынке теплового оборудования уже много лет представлены конвекторы Нобо с электронными термостатами, которые поддерживают температуру в пределах в пределах от +- 0,1 C до +- 0,4 С, передавая данные об изменениях каждые 47 секунд. С какой частотой и в каких пределах контролируется температура инверторными конвекторами в официальных источниках не уточняется.

2. Плавное изменение мощности устройства. Для иллюстрации этого пункта в рекламе инверторных конвекторов используются графики, на которых якобы видно экономию мощности:

Однако, необходимо помнить — чтобы обогреть одно и то же помещение требуется одно и то же количество кВт тепла, которое должно компенсировать теплопотери данного помещения

Не важно, каким прибором вы это количество кВт получите. А электрические отопительные устройства выдают столько мощности, сколько потребили

То есть, если для отопления вашего помещения требуется 5 кВт, то и обычный конвектор, и инверторный конвектор должны эти 5 кВт потребить и выдать в виде тепла

Подробнее можно прочитать в нашей статье тут

То есть, если для отопления вашего помещения требуется 5 кВт, то и обычный конвектор, и инверторный конвектор должны эти 5 кВт потребить и выдать в виде тепла. Подробнее можно прочитать в нашей статье тут.

Электроконвектор — это не автомобиль, у которого на резкие разгон и торможение уходит больше бензина, чем на плавное ускорение/замедление

Не важно, как электрический конвектор работает — включился/выключился или постоянно работает на небольшой мощности — энергии он затратит одинаково. Отопление – весьма инерционный процесс, и в микроклимате помещения значительную роль температура стен, пола и потолка

Их нагревание и остывание происходит гораздо медленнее, чем самого воздуха, и даже перегрев воздуха на 4 градуса вызовет перегрев ВНУТРЕННЕЙ поверхности конструкции максимум на 0,5 градуса, а затраты энергии на отопление (теплопотери) обычного жилого помещения в первую очередь зависят именно от этой величины (зависят строго линейно) и определяются интегрально

Стоит отметить, что для подтверждения мнимой эффективности инверторных конвекторов ссылаются на отчеты Ростеста об испытаниях этих конвекторов. Однако, если вы откроете эти отчеты (ссылки на них можно найти в рекламных материалах инверторных электроконвекторов), то увидите, что ни в одном не описана методика измерений. А оценка результатов любого эксперимента начинается с оценки методики измерений, насколько она сама по себе корректна. Будет уместно вспомнить старый анекдот со средней температурой по больнице или ситуацию с зарплатой по стране — полученный результат очень сильно зависит от того, как считать.

Как выбрать инверторный обогреватель

Выбирая обогреватель, необходимо обращать внимание на следующие характеристики:

Номер серии. Завод, который выпускает качественное оборудование, проставляет специальные символы, цифры и буквы на каждом произведенном изделии.
Надежность контактов. Данная характеристика считается одной из основных, так как обогреватель должен выдержать высокий уровень напряжения.
Провода внутри прибора. Они должны быть сделаны из качественных материалов. Даже при воспламенении они будут тлеть всего несколько минут.
Сертификаты качества. Данный документ должен прилагаться к любому электрическому прибору.
Маркировка СЕ (знак соответствия). Ее наносят на товары и изделия, которые отвечают передовым требованиям ЕС и не являются вредоносными для здоровья покупателей.

Какие радиаторы отопления лучше выбрать?

Выбор радиаторов отопления зависит от ряда факторов, таких как размер и геометрия помещения, тип системы отопления, требуемая тепловая мощность и т.д. Рассмотрим некоторые популярные типы радиаторов:

Секционные радиаторы из чугуна. Это один из самых распространенных типов радиаторов. Они надежны, долговечны, имеют высокую теплоотдачу и выдерживают высокое давление. Однако они могут быть тяжелыми и занимать много места.
Панельные радиаторы. Это более современный тип радиаторов. Они обычно легкие, компактные и имеют стильный дизайн. Они имеют хорошую теплоотдачу, но не выдерживают такого высокого давления, как чугунные радиаторы.
Конвекторы. Они работают на основе принципа конвекции, когда воздух нагревается и поднимается, вытесняя более холодный воздух. Конвекторы могут быть встроенными или навесными, их можно использовать как основное или дополнительное отопление. Однако они имеют более низкую теплоотдачу по сравнению с радиаторами.
Инфракрасные панели. Они работают на основе инфракрасного излучения и создают тепло, когда облучают предметы и поверхности. Они могут быть установлены на стены и потолки, их можно использовать для дополнительного отопления. Однако они имеют более низкую теплоотдачу, чем радиаторы.

Выбор радиаторов отопления также зависит от ваших личных предпочтений и бюджета

Важно убедиться, что радиаторы соответствуют требованиям вашей системы отопления и рекомендациям производителя

ВОПРОС 6

Все-таки за счет чего система отопления на инверторных конвекторах экономичнее системы «электрокотел-трубы-радиаторы»?

Ответ: Система на инверторных конвекторах лишена тех недостатков, которые имеет система «электрокотел-трубы-радиаторы», и за счет которых система на электрокотле потребляет больше электроэнергии.

1: гидравлическая балансировка системы «электрокотел-трубы-радиаторы». Редко когда радиаторное отопление точно сбалансировано, в каких-то помещениях радиаторы горячие и температура постоянно выше, чем нужно, а в других радиаторы постоянно полутеплые и температура ниже, чем должна быть. Попытка поднять температуру в холодных помещениях приводит к лишнему перегреву и без того теплых помещений из-за чего электрокотел вынужден избыточно работать. Это связано, в том числе, с протяженностью теплопроводящих путей, разной удаленностью радиаторов от котла, некорректностью подбора диаметров труб, автоматики, неправильной настройкой термоголовок или их неисправностью, наличием воздушных пробок, наличием шлама в теплоносителе, затрудняющего циркуляцию и т.д. У системы отопления на конвекторах такой проблемы нет, а, значит, энергия расходуется без лишних тепловых потерь.

2: инерционность системы отопления «электрокотел-трубы-радиаторы». Она медленнее выходит на заданную температуру и медленнее останавливается. В отличие от электрокотла, система на инверторных конвекторах имеет низкую инерционность, быстро выходит на заданные режимы.

3: в радиаторном отоплении конвективная составляющая тепла составляет не более 50%, остальное тепло передается излучением (радиацией), именно поэтому приборы называются радиаторами. Конвекция – это нагрев воздуха с последующим перемешиванием, а излучение – это нагрев предметов, стен. Именно поэтому, только конвекцией можно добиться равномерного распределения температуры в помещении, избегая таким способом лишних тепловых потерь (см. рисунки ниже).

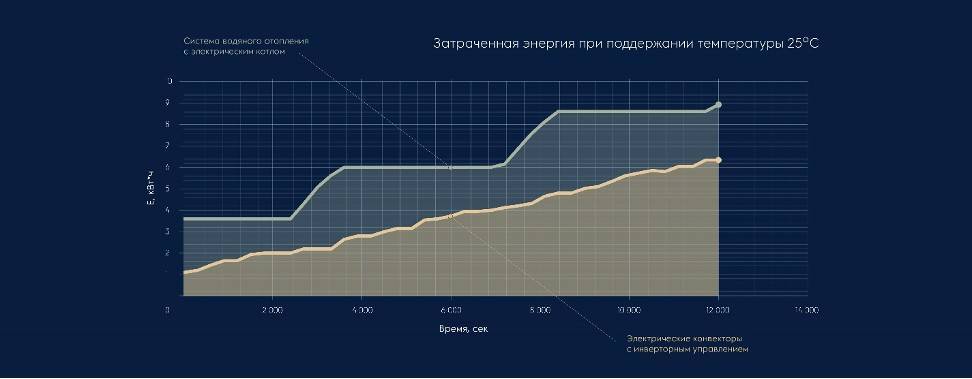

Тепловые процессы в системе электрокотел-трубы-радиаторы

Тепловые процессы в системе с инверторными конвекторами

Именно за счет этих факторов, система на инверторных конвекторах экономнее распоряжается потребляемой электроэнергией.

Обзор производителей и моделей индукционных котлов

Для вас мы подготовили обзор производителей индукционных отопительных котлов, а также некоторых его моделей.

ВИН

Имеет множество моделей и тем самым предоставляет огромный выбор для потребителя. Мощность котлов отопления «ВИН» составляет от 3 кВт, площадь обогрева — от 30 м², начальная цена — от 32 000 рублей.

Рассмотрим особенности моделей котлов данного производителя в таблице.

ВИН-3	30-40м2	220	32000
ВИН-5	50-60	220	33000
ВИН-7	70-90	220	37000
ВИН-7	70-90	380	46000
ВИН-10	100-120	380	50000
ВИН-15	150-170	380	46000
ВИН-20	200-230	380	60000

SAV

Характеристики котла отопления SAV – это лёгкость пользования и установки, экологичность, работа в автоматическом режиме, долговечность. Практически отсутствует возможность появления накипи, а деталей, которые движутся и подлежат износу, нет.

2,5	2100	220	32 950
3,5	2950	220	35 100
5	4235	220	37 000
5/2	4235	220	42 500
7/2	5970	220	45 000
7/3	5970	220/380	52 000
10	8750	220/380	55 000
15	12670	220/380	65 000

К недостаткам индукционного котла «САВ» можно отнести высокую стоимость. Цена моделей такого котла в пределах от 32 950 до 65 000 рублей. Еще два минуса – зависимость от электричества и затруднённый процесс регулировки мощности.

Гейзер

Существует множество моделей у данного производителя. Отличаются они высокой производительностью. Диапазон мощности от 4,5 до 250 кВт, а КПД достигает 98%.

Модели «Гейзер — 5» необходимо напряжение в сети 220 В, остальным основным моделям (10, 15, 20, 25, 50, 100, 250) — 380 В.

Уникальность этой модели в ее надёжности, как свидетельствуют отзывы. Эти котлы устойчивы и имеют второй класс по электробезопасности. Не требуют особенного техобслуживания, а за отсутствием продуктов горения, отсутствует и возможность получения вреда для здоровья. Котлы «Гейзер» отличаются малыми габаритами, вследствие чего агрегат можно устанавливать в небольшом пространстве. Работает модель довольно тихо, поэтому владельцам не придётся использовать материалы для звукоизоляции.

Как минус можно отметить сложную установку и подключение котла «Гейзер». Всем моделям индукционного котла отопления нужно 380/3ф. От сети могут работать только котлы с малой мощностью в 220/50.

Эдисон

Эта марка используется для отопления жилых помещений, а также зданий промышленных, административных и пр. Её модели различны (4,7; 13; 22; 50; 100; 250; 500). Такой индукционный котёл применяется в системах теплоснабжения замкнутых. Как правило, в качестве теплоносителя у него выступает вода. Нагреватель функционирует «на автомате», но по желанию можно изменять работу нагревателя либо по температуре теплоносителя, либо по температуре воздуха в здании.

Котёл Эдисон

Положительных характеристик котёл «Эдисон» имеет больше, чем негативных. К его достоинствам относят длительный срок службы, высокую электро- и пожаробезопасность, а также неизменяемый в процессе работы коэффициент полезного действия. К тому же, при покупке данного котла, вам не потребуется постоянно его контролировать и постоянно обслуживать.

Еще некоторые характеристики котла отопления «Эдисон»:

частота тока 50 Гц;
максимальная температура теплоносителя в градусах – 115;
масса оборудования колеблется от 40 кг («Эдисон — 4,7») до 1500 кг («Эдисон — 500»).
использование (с согласия изготовителя) различных теплоносителей, таких как масло, вода, антифриз.

Миратрон

Модельный ряд данных котлов имеет мощность в пределах от 6 до 30 кВт и также подходит для обогрева промышленных и жилых помещений (до 350 м2).

Котёл Миратрон

Вот ещё некоторые характеристики:

коэффициент полезного действия котла отопления «Миратрон» 90%;
отличная защита от накипи;
правильное расходование энергии и экономия бюджета пользователя;
подключение к любому виду электрической сети;
работает очень тихо и не требует постоянного надзора;
работа только с закрытыми отопительными системами;
применение в управлении инверторного пускателя и, как следствие, высокая стоимость оборудования;
большие вес и габариты котла.

Стоимость котла отопления «Миратрон» разная. К примеру, модель «Miratron А006» мощностью в 6 кВт, обогреваемой площадью 70 м² и весом 50 кг имеет цену 45000 рублей. «Miratron А006» с мощностью 15 кВт, площадью обогрева помещения в 170 м² и весом 80 кг – 65000 рублей.

Сравнение популярных моделей

Сравним некоторые модели разных производителей индукционных котлов отопления с похожими характеристиками.

ВИН-5	4250	27 000	Россия	60 — 150
Эдисон-5	5000	35 000	Россия	100 — 120
ИНЭРА SAV	4500	30 000	Россия	50 — 80

Также на рынке представлена ТЭНовые и электродные электрические котлы.

Инверторная система: построение отопительной системы на базе инверторных конвекторов Electrolux

Классификация инверторных обогревателей

калькулятор самостоятельного расчета

Принцип работы

Типы электрокотлов
