Изготовление шлакоблоков своими руками: инструкция по работам в домашних условиях

Подготовка шлака к работе

Разные фракции придают определенные характеристики шлакоблоку. Небольшие увеличивают прочность и потери тепла, крупные – наоборот. Поэтому смешав 3 части мелких и 7 частей крупного размера, можно получить «золотую середину». За 6 часов до замеса шлак желательно увлажнить, чтобы обеспечить надежное соединение между наполнителем и крупинками цемента.

В наполнителе не должны присутствовать лишние примеси: земля, несгоревший уголь и щепки, поэтому его необходимо заранее просеять. У этого материала есть определенная доля радиации, при самостоятельном изготовлении стоит узнать, откуда привезено сырье, или использовать отходы от своей печи.

Способы производства

Для выпуска небольшого количества стройматериалов потребуются формы под заливку блоков необходимого размера и емкость для замешивания раствора. Число форм зависит от объема стройматериала, потому что готовые изделия будут сохнуть прямо в них. Их делают из деревянных плах или металлических листов. Они имеют вид открытого ящика с дном и боковыми гранями.

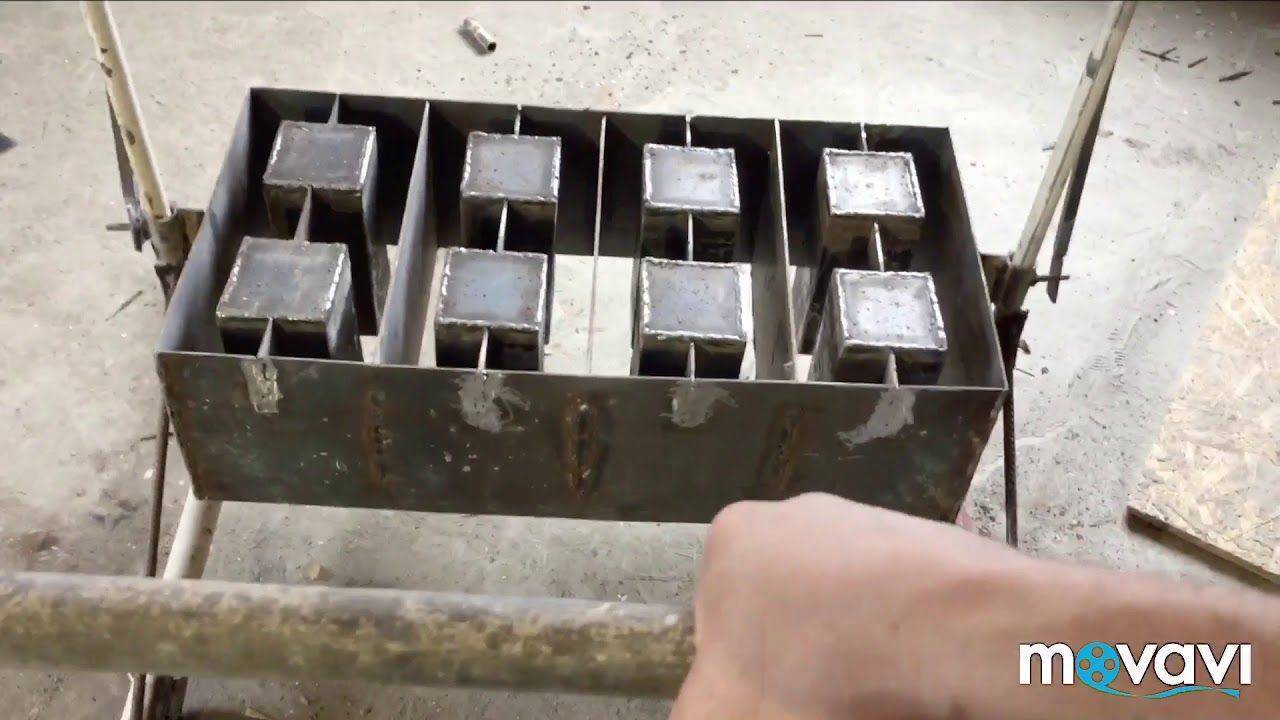

Для экономии материала сооружают матрицу с несколькими ячейками. Это позволяет заливать в одну форму 4-6 шт. При этом способе производства раствор замешивают пожиже, чтобы его масса была более однородной и плотно растекалась по заготовке. Размеры могут быть стандартными (40х20х20 см) и индивидуальных форм. Для предотвращения деформации короба от влажности в процессе работы, рекомендуется окрасить его внутренние поверхности.

С целью снижения веса и экономии раствора в уже залитую форму вставляют пуасоны (это болванки или бутылки), которые через 6-8 часов убирают, а в изделии остаются отверстия. В зависимости от размера элемента количество пуасонов может быть 2 или 3. Около суток блоки сушатся в форме, после чего их аккуратно вынимают и складывают штабелями. Требуется 28 дней, чтобы они полностью высохли и обрели необходимую прочность.

Второй способ производства шлакоблоков предусматривает применение специального оборудования. Он гарантирует более высокое качество и позволит за счет увеличения количества наладить даже свой собственный бизнес. Для этого понадобится бетономешалка и вибростол, который даст возможность уменьшить число форм для заливки и значительно снизить время изготовления самих блоков.

Инструкция по изготовлению вибростола

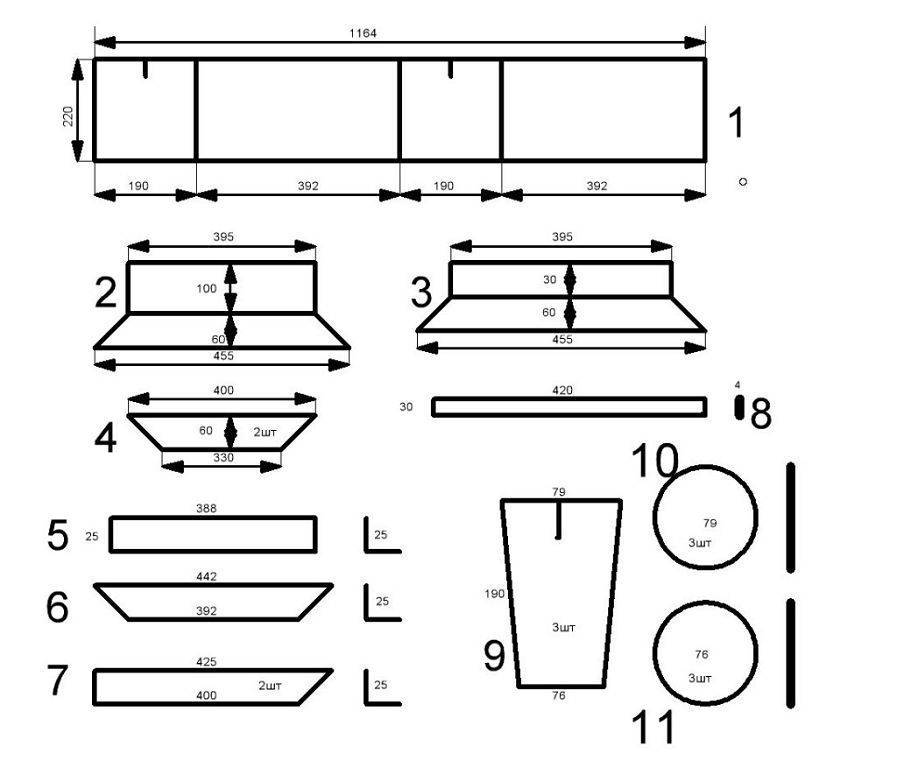

Этот станок можно купить готовый или сделать и самостоятельно. Схема сборки довольно проста: потребуется лист стали толщиной 2-3мм, двигатель асинхронный мощностью от 100 Вт, грузы для вибрации и дисбаланса, болванки для пустот.

1. Из листа стали отрезаем заготовки следующих размеров в количестве двух штук: по 40х25 и 20х25, 40х15 см – козырек, 4х4 – четыре ребра и 39.5х19.5 – один прижим.

2. Из пластин 40х25 и 20х25 см варим форму, длина – 40, ширина – 20, высота – 25 см. Сварной шов делаем только снаружи.

3. От металлической трубы диаметром 8 см для будущих отверстий отрезаем 3 части, каждая длиной 25 см.

4. Отрезки труб помещаем внутрь формы строго горизонтально в один ряд. Обязательно на одном расстоянии между собой и от стенок короба. Затем заготовки привариваем к корпусу и друг с другом ребрами 4х4 см, которые должны располагаться в верхней части.

5. Прикрепляем вибратор к длинному краю матрицы, сначала вставив его в монтажные отверстия, а болты затягивают гайками и обваривают сваркой.

6. Над вибратором желательно прикрепить козырек, который будет служить защитой двигателя от раствора и воды. На его край приваривают ножку – это дополнительная опора. Она даст конструкции необходимую устойчивость, так как центр тяжести всего устройства из-за вибрации будет смещен в сторону.

7. К ручкам конструкции привариваются фиксаторы.

Самостоятельное изготовление материала

Сам процесс изготовления шлакоблока совсем несложный. Сначала делают для производства шлакоблоков смесь в необходимых пропорциях, далее загружают ее в формы с горкой, далее заполненные формы устанавливают на вибростол и трамбуют. Готовые блоки вынимают и складируют.

Технология достаточно проста, но в работе есть свои нюансы. Уплотняют смесь обычно на вибростоле. Но на покупку оборудования можно не тратиться. Если есть виброшлифовальная машина для зачистки шпатлевки, можно использовать ее. Но стоит учитывать, что эта машина не сможет утрамбовать очень густую смесь. Еще один вариант: использовать для трамбовки маломощный перфоратор.

Еще один важный этап – сушка блока, от качества которой будет зависеть прочность изделия. При самостоятельном изготовлении блок на некоторое время рекомендуется оставлять в форме для засыхания (от 2 до 4 часов). Необходимое для засыхания время можно установить опытным путем. Оно во многом будет зависеть от того, сколько добавлено в раствор воды. Через 2-4 часа можно шлакоблок вынуть из формы и перенести в другое место для просушки.

Для того чтобы блоки полностью высохли, нужно подождать от 3 дней до недели. Через этот промежуток времени уже можно не бояться за целостность блоков и переходить к возведению постройки.

Шлакобетонные блоки – характеристики и назначение материала

Одна из причин повышенной популярности шлаконаполненных бетонных блоков – низкая стоимость материала. Она связана с применением в процессе производства отходов металлургических предприятий – шлаков.

Одновременно с традиционными компонентами, портландцементом и речным песком, применяются различные заполнители:

• бой кирпича;
• щебеночный отсев;
• гранитная крошка;
• различные шлаки и пепел;
• керамзитовые частицы.

Использование шлакоблоков в строительстве позволяет снизить расходы на сооружение стен в несколько раз

Технологический процесс изготовления осуществляется различными путями:

• промышленным методом на специализированных предприятиях с обработкой изделий в сушильных камерах;
• в бытовых условиях из доступного сырья, применяя самостоятельно собранный станок для изготовления блоков.

На самодельном оборудовании можно изготавливать различные виды шлакобетонных изделий:

• полнотелые, обладающие повышенным запасом прочности. Они используются достаточно редко, так как хуже сохраняют тепло;
• пустотные, отличающиеся высокими теплоизоляционными свойствами. Для обеспечения прочности объем полостей не должен превышать 1/3 от суммарного объема изделия.

Габариты изделий определяются размерами формы. При самостоятельном изготовлении продукции размер формовочного ящика может быть любым. Однако многие отдают предпочтение стандартным габаритам, составляющим 19х18,8х39 см.

Увеличенный объем шлакобетонного блока позволяет значительно сократить продолжительность различных видов строительных работ:

• возведения капитальных стен;
• строительства внутренних перегородок.

Он отлично подойдет для сооружения построек хозяйственного назначения, сараев, складских сооружений

Если необходимо самостоятельно изготовить шлакоблок, станок позволяет быстро решить поставленную задачу. Полученный материал обладает множеством достоинств:

• высокими теплоизоляционными характеристиками. Благодаря пониженной теплопроводности материал предотвращает потери тепла;
• увеличенными габаритами и небольшим весом. Это позволяет легко транспортировать изделия и быстро возводить из них стены;
• устойчивостью к развитию микроорганизмов. Это достигается за счет свойств шлака, входящего в структуру блока;
• низкой ценой. Шлакоблочный станок своими руками позволяет изготовить изделия, которые дешевле покупных блоков.

У материала имеются и слабые стороны:

• низкая долговечность. Период эксплуатации строений из шлакобетона составляет до трех десятилетий;
• уменьшенный запас прочности. Характеристики материала позволяют возводить строения высотой не более двух этажей;
• появление трещин под воздействием сдвигающих усилий. При усадке происходит растрескивание по шлакоблочному массиву.

Для обеспечения привлекательного внешнего вида строений шлакоблочная поверхность нуждается во внешней облицовке. Указанные недостатки не останавливают застройщиков, которые желают при небольших расходах построить хозяйственное строение или малогабаритное здание за ограниченное время.

Использовать самодельные шлакоблоки можно через месяц после их изготовления

Виды измерительных инструментов

Уровень строительный представляет собой полую линейку с встроенной колбой с жидкостью и пузырьком воздуха, по перемещениям которого видно изменение положения линейки относительно земли. Он незаменим при выравнивании плоскостей пола, стен, потолка, а также при разметке.

Нивелир – оптический либо лазерный инструмент, создающий проекцию плоскостей в вертикали или горизонтали. Применяется не только в крупном строительстве, но и в бытовом ремонте, например при обшивке стен гипсокартоном или при выравнивании потолка.

Угломер – прибор из соединенных линеек, измеряющий угол между ними.

Теодолит выглядит как своеобразная увеличительная труба со шкалой, которая показывает угол в градусах, также применяется при строительстве.

Дальномер лазерный – современный аналог старой проверенной рулетке. Функция у него та же самая – измерение расстояния, осуществляется она путем проекции луча, длина которого до отражающего объекта фиксируется прибором.

Наиболее выгодное свойство такого измерителя – дальность до 250 метров и отсутствие необходимости в помощнике, который будет держать ленту.

Склерометр. Измеряет не габариты, а плотность. Его импульсное воздействие позволяет определить прочность железобетонной конструкции путем измерения прибором дальности отскока измерительного бойка от материала.

Курвиметр – некое колесо, закрепленное на рукояти, при его проходе по земле фиксируется расстояние, записываемое электроникой. Пригодится при ландшафтных и дорожных работах.

Чтобы лучше составить впечатление о внешних отличиях таких устройств, можно посмотреть фото измерительного прибора.

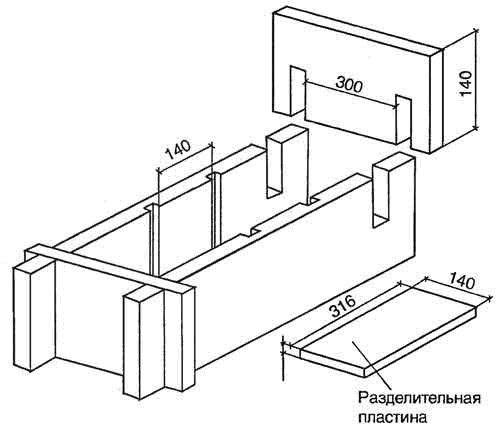

Как сделать форму для шлакоблоков

Как уже отмечалось, форма может быть деревянной или металлической

Перед изготовлением важно определить размер конечного продукта. Если речь идет о стандартном блоке, чаще всего используемом для строительства домов — это 39х19х19

Но форма должна иметь так называемые припуски, а значит нужно будет собрать каркас 40х20х20 см.Как сделать:

1. Вырезать из листа стали заготовки нужного размера. На продольных и поперечных стенках сделать насечки болгаркой для надежного крепления деталей.
2. Закрепить боковины в форме прямоугольника. Высота формы должна соответствовать необходимым показателям изделия. Соединение можно провести не только в засечки, но и с помощью саморезов или болтов с контргайками.
3. Ко дну формочки приварить крылья (высота 35 мм). Они необходимы для стабильности. Кроме того, нужно приварить ручку, позволяющую быстро вытащить изделие.
4. Сформировать пустоты. Это можно сделать с помощью бутылок на этапе заполнения раствором или сделать заранее. Для этого понадобится прочная стальная полоска и цилиндры из дерева или металла. Полоску необходимо приварить или прикрутить саморезами ближе к краю пустотообразователей.
5. Одна разъемная форма не позволит быстро сделать необходимый объем строительного материала. Рекомендуется делать формочку сразу на 4 блока.

Делаем шлакоблоки на станке

Фото конструкции в разных ракурсах

Станок позволяет существенно повысить производительность работы. Оборудование имеет довольно простую конструкцию.

Вибростанок

Собираем станок

Главный элемент самодельного вибропрессовочного станка – форма (матрица) для шлакобетонного раствора. По своей конструкции такая форма является металлической коробкой с внутренними элементами в виде пустот. Ограничители для создания пустот также могут быть съемными.

Станок для шлакоблоков компактный

Набор для работы включает следующие материалы и инструменты:

• аппарат для сварки;
• стандартный набор слесарных инструментов;
• болгарку;
• тиски;
• листовую сталь толщиной 3мм. Уйдет около 1 м2;
• трубу диаметром 7,5-9 см. Нужен примерно 1 м трубы;
• металлическую полосу толщиной 3 мм. Понадобится порядка 30 см материала;
• электродвигатель мощностью 0,5-0,75 кВт;
• гайки;

• болты.

  Станок для шлакоблоков компактный

  Вид сбоку

  Вид спереди

  Вид спереди

Первый шаг. Изготавливаем форму по размерам будущих блоков. Вырезаем из листовой стали боковые грани матрицы. Будем делать форму сразу на 2 блока. Для этого вырезаем из стали внутреннюю центральную перегородку и закрепляем ее в ящике.

Второй шаг. Определяем высоту элементов для оформления пустот.

Третий шаг. Отрезаем 6 кусков трубы по длине цилиндров-ограничителей для оформления пустот.

Четвертый шаг. Придаем трубам конусную форму. Для этого продольно прорезаем каждый кусок трубы до середины, обжимаем тисками и соединяем с помощью сварочного аппарата. Завариваем каждый конус с обоих краев.

Пятый шаг. Соединяем ограничители в ряд по длинной грани шлакоблока. Добавляем по краям ряда по пластине 3-сантиметровой толщины с отверстиями для скрепления с проушинами.

Шестой шаг. Делаем посередине каждого такого отсека формы пропилы. С обратной грани формы привариваем проушины. Они позволят выполнять временное крепление элементов для создания пустот. Очень удобное решение – можно будет убирать цилиндры и делать монолитные блоки.

Станок для шлакоблоков компактный (пресс сверху)

Пресс станка

Пресс станка

Седьмой шаг. Снаружи одной из поперечных стенок навариваем 4 болта для крепежных отверстий вибромотора.

Восьмой шаг. С помощью сварки прикрепляем со стороны загрузки фартук и лопасти по краям.

Девятый шаг. Готовим все элементы конструкции к покраске – зачищаем их и тщательно полируем.

Десятый шаг. Делаем пресс. Он будет иметь вид пластины с отверстиями, повторяющими расположение отверстий в блоке.

Пластину изготавливаем такого размера и закрепляем ее таким образом, чтобы она могла входить вглубь коробки в месте установки ограничителей на 5-7 см.

В завершение остается приварить к прессу ручки, покрыть конструкцию грунтовочной смесью и смонтировать вибромотор.

В подходящий вибромотор можно превратить обыкновенный электрический двигатель. Для этого необходимо приварить на валы двигателя эксцентрики. Сильно заморачиваться не будем – просто приварим болты так, чтобы их оси совпадали. Для регулирования частоты и силы вибрации накручиваем на приваренные болты гайки.

Станок для шлакоблоков компактный

Мотор

Мотор

Виброустройство

Делаем блоки

Рекомендации по приготовлению раствора приводились выше. Можете использовать стандартный рецепт либо же модифицировать его на свое усмотрение. Главное получить оптимальную вязкость. Ее можно определить «на глаз» — комок смеси должен устойчиво держать форму.

Перед загрузкой смеси смазываем контактные металлические плоскости маслом. Благодаря этому раствор не будет прилипать к железу.

Укладываем готовую смесь в матрицу и приступаем к прессованию.

Устанавливаем наполненные формы на виброплиту и даем ей утрамбовать раствор на протяжении 5-15 секунд. Спустя указанное время добавьте в форму еще раствора, т.к. загруженный ранее неизбежно осядет.

Повторяем процесс, только на этот раз не выключаем виброплиту, пока прижим не достигнет ограничителей. Снимаем форму до момента остановки станка.

Готовый шлакоблок

Даем блокам 1-3 суток на первичную просушку, аккуратно вынимаем их из блоков, раскладываем по ровной горизонтальной поверхности и накрываем полиэтиленовой пленкой. Использовать материал по назначению можно не ранее чем через месяц.

Сравнение характеристик шлакоблоков и пеноблоков

Удачной работы!

Формы для заливки блоков

Чтобы создать готовый блок, используют специальные формы, в которые заливается готовый раствор. Формы изготавливаются из деревянного материала, во внутреннюю часть помещают прямоугольники, чтобы образовались пустоты необходимого размера. На внутреннюю часть формы можно закрепить полиэтиленовую пленку, тогда блоки будет легко вытащить, а их поверхность станет гладкой. Блоки располагают на открытом пространстве, при этом застывание выполняется при воздушной температуре, без применения дополнительного прогревания. Для полной готовности понадобиться почти месяц, так что необходимо набраться терпения.

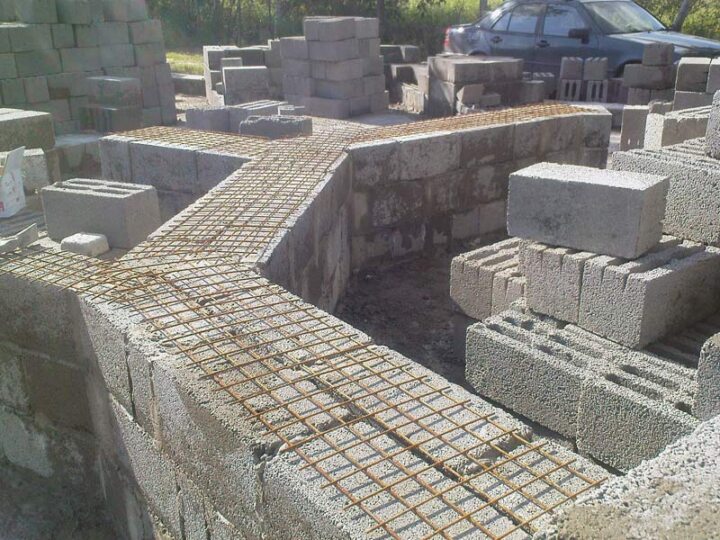

Армирование стен

Выполняя строительство дома из шлакоблока для летнего отдыха обязательно армируют стены. Шлаковый блок  менее крепкий, чем из тяжёлого бетона, поэтому класть без усиления нежелательно. В качестве армирующего материала применяют сетчатую продукцию с ячейками 50х50 мм. Её располагают между рядами: поверх первого, а затем между каждым четвёртым и пятым.

Это всё основное, что нужно знать о том, как самому построить дом из блоков или вспомогательное сооружение. Для постройки жилых помещений нужно использовать другие изделия, например, сделанные из ячеистого бетона, так как они не содержат токсичных веществ. Принцип их укладки такой же.

Изготовление в домашних условиях

Его изготовление при желании можно начать с минимальных капиталовложений. Это будет выгодно, если планируется построить частный дом или хозпостройки, а также производство может обернуться неплохим коммерческим мероприятием. Если заранее составить простой бизнес-план и рассчитать окупаемость проекта.

Подходить к этому надо серьезно:

• создать производственные места для сушки и хранения получаемого материала;
• выделить помещение для установки необходимого оборудования;
• рассчитать затраты на станки и их использование, имеется ввиду потребление электроэнергии и других ресурсов;
• найти поставщиков сырья и потенциальных клиентов;
• продумать рекламу или пиар-ход, чтобы о вашей продукции узнало как можно больше людей;
• нанять работников и установить им зарплату.

Как применяется и какова цена клея для блоков из газобетона, можно узнать из данной статьи.

На видео – технология производства шлакоблока, пропорции:

Процесс производства шлакоблока не представляет ничего сложного, но он трудоемкий, потребуется много физических усилий. Особенно на первых порах, пока производство не будет отлажено.

Каков вес газобетона 1м3, указано в описании к данной статье.

Для формовки шлакоблока нужны подходящие емкости. Их можно сделать самостоятельно или купить в строительных магазинах. Необходимо заранее рассчитать оптимальное количество форм для заливки, чтобы оборудование не простаивало без загрузки. Экономным вариантом является емкость с двумя выпуклостями на дне, которые делают пустоты в получаемом блоке. На прочностных характеристиках материала это никак не скажется, а вот расход раствора значительно снизится. По некоторым данным можно сэкономить на наполнителях более чем 50%.

Следующим приобретением должен быть станок, так званый вибропресс. Не стоит сразу брать дорогой агрегат на много форм. Вначале достаточно ограничиться устройством, которое формует 1-2 блока за цикл. Со временем, когда дело будет поставлено на «широкую ногу», и проявятся все нюансы производства, можно будет купить станок мощнее и производительнее.

Газобетон плюсы и минусы, а так же особенности использования указаны в статье.

Это самый экономный вариант производства шлакоблоков. Вначале из уголков или металлических профилей сваривается фундамент будущего агрегата, а затем к его углам привариваются пружины, на которых закрепляется упомянутый лист, по его краям прикрепляются, с помощью сварки, уголки. Они будут служить бортиками. При расстановке форм с раствором при встряске они будут понемногу двигаться по листу, а бортики будут удерживать их от падения.

Технология получения

Его изготовление начинается с замеса раствора. Это осуществляется в бетономешалке или смесителе. В любом из этих аппаратов на выходе получается нужная смесь. Только при их выборе нужно учесть мощность и производительность.

Опишем все стадии производства:

• Первая. Готовиться бетонная смесь, в ее состав будет входить цемент, вода и гранотсев, при желании добавляется пластификатор. В принципе это приготовление очень схоже с изготовлением обычного песчано-цементного раствора. Если еще не купили аппараты для перемешивания смеси, то надо будет использовать ручной труд. А подходящая емкость для замеса и лопата станут надежными помощниками.
• Вторая. После приготовления состав тут же заливается в формы вибропресса. Смесь, проходя вибрацию, запрессовывается еще и пуансоном, который плотно прижимается к каждой ячейке. Процесс двойного воздействия длится не более 1,5 минуты. После окончания матрица пресса поднимается, а на рабочем столе остается готовый шлакоблок. Благодаря жесткому замесу он не растрескивается при высыхании, и надолго сохраняет свою форму.
• Третья. Во время нее происходит затвердевание готовых изделий. Их выкладывают на специально отведенные места под открытым небом, лучше для этих целей предусмотреть поддоны. Тогда в случае выпадения атмосферных осадков можно накрыть изделия полиэтиленом и закрепить его. В среднем сушка при хорошей погоде занимает 36 часов. Это время можно сократить, если в смесь добавить специальные пластификаторы.
• Четвертая. При помощи грузоподъемных устройств шлакоблоки складируются. Наилучший вариант – многоярусные стеллажи, они значительно сэкономят площадь хранения, а также на них можно произвести пропарку сразу нескольких десятков изделий. После нее улучшается прочность блоков и сокращается время их полного высыхания. Окончательное затвердевание может занять месяц.

Газобетонный блок d500 характеристики и правили применения указаны в статье.

На видео – производство шлакоблоков своими руками:

Раствор для кладки шлакоблока

Шлакоблок – очень популярный строительный материал.

Привлекает его невысокая стоимость, простота кладки. Не имея специальных навыков можно самостоятельно класть шлакоблоки, не привлекая к этому делу специалистов, что значительно удешевляет строительство. Но, прежде чем приступать к работе, минимальные знания об этом блочном материале нужно иметь.

Как правильно класть шлакоблок и сколько шлакоблока Вам понадобится на дом, можно прочитать на нашем сайте. В этой статье, мы рассмотрим, какой раствор для кладки шлакоблока можно использовать при строительстве.

Для работы со шлакоблоком нужен прочный и пластичный раствор, подойдет обычный цементный. Чтобы строительный раствор получился нужной консистенции и пластичности, в него добавляют красную глину из расчета 1/3 часть ведра на четыре ведра смеси цемента и песка.

Важно помнить, что для получения качественной смеси все ингредиенты берут в нужных пропорциях. В домашних условиях для этой цели подойдет обычная лопата. Для приготовления мягкого и однородного строительного раствора, сухой цемент и песок смешивают (можно в обычной тачке), затем в эту смесь постепенно добавляют воду, не забывая тщательно перемешивать раствор

Обычно цемент и песок берется в пропорции 1:4, т.е. одна часть цемента и четыре песка, но так как шлакоблок не любит влагу, то для более прочной кладки, лучше замесить смесь в пропорции 1:3, на одну часть цемента три части песка

Для приготовления мягкого и однородного строительного раствора, сухой цемент и песок смешивают (можно в обычной тачке), затем в эту смесь постепенно добавляют воду, не забывая тщательно перемешивать раствор. Обычно цемент и песок берется в пропорции 1:4, т.е. одна часть цемента и четыре песка, но так как шлакоблок не любит влагу, то для более прочной кладки, лучше замесить смесь в пропорции 1:3, на одну часть цемента три части песка.

Вливать воду нужно постепенно, следя за консистенцией раствора. Готовый раствор необходимо израсходовать за 1 – 1,5 часа.

Какой цемент и песок используют для приготовления цементно-песчаного раствора?

Чаще всего берут цемент М400 или М500. Песок можно взять как речной, так и карьерный. Мнения о том, какой песок лучше – разные. В карьерном песке содержится глина, поэтому раствор получается более пластичным и с ним удобнее работать. Многие предпочитают работать с чистым речным песком, добавляя в раствор для пластичности глину или любое моющее средство (небольшое количество стирального порошка или средства для мытья посуды).

Идеальный вариант – в раствор для работы со шлакоблоком купить и добавить специальный пластификатор.

При кладке шлакоблоков раствор кладут толщиной от 1 до 1,5 см.
