Как изготавливается обрешетка под сайдинг из металлопрофиля

Виды и особенности каркасных обрешеток под сайдинг

Качественный монтаж обрешетки под сайдинг — одна из важнейших задач для домовладельца. Чем лучше она будет выполнена, тем более презентабельным будет внешний вид постройки. С помощью идеального каркаса можно скрыть практически любые изъяны стен и фронтонов, так как он служит опорой для панелей отделочного материала.

Помимо этого, обрешетка позволяет утеплить дом любым из утеплителей. Наиболее востребованы среди них минеральная вата и пенополистирол. Обрешетки для сайдинга обеспечивают и вентиляцию фасада, так как между стеной и отделочным материалом остается достаточный для проветривания зазор.

Если внешние стены постройки идеально ровные, хозяин непременно задумается о том, как сделать обрешетку под сайдинг, максимально сэкономив при этом. Такой способ есть: нужно крепить вертикальные стойки каркаса непосредственно на дом.

Технология монтажа обрешетки под сайдинг предусматривает наличие подвесов, которые позволяют укрепить стойки безупречно соблюдая горизонталь и вертикаль. В случае с ровными стенами эти детали не нужны, что позволяет сэкономить на материалах и значительно сократить длительность и трудоемкость монтажных работ.

Виды обрешеток

• Металлические обрешетки под сайдинг. Этот тип каркаса монтируют из металлопрофиля, предназначенного для работ в ГКЛ. В качестве вертикальных стоек можно использовать любой подходящий стоечный или потолочный профиль. Но чаще всего выбирают ПП 60/27. Это связано с тем, что для его существуют направляющие ПН 28/27, которые также необходимы для качественного монтажа каркаса.
• Деревянная обрешетка под сайдинг. Эта конструкция обойдется домовладельцу дешевле, чем металлическая, но у нее есть свои недостатки. Основной из них — подверженность древесины к деформации. Поэтому, решив выстроить такой каркас, нужно выбирать хорошо просушенные бруски. Однако, невозможно гарантировать, что и этот материал «не поведет», так как каркас будет непосредственно контактировать с окружающей средой долгие десятилетия. Поэтому у металлической обрешетки для сайдинга есть неоспоримые преимущества: она более долговечна, не гниет и не деформируется. Насекомые к ней равнодушны.

Выбираем подходящий металлопрофиль

Чаще всего для изготовления несущей каркасной системы используется металлический профиль под сайдинг с П-образным сечением.Этот профиль имеет оцинкованное покрытие, при этом его габариты имеют следующие значения:

• длина – 3м;
• сечение – 60х27 мм.

Профильная планка аналогичного типа используется также при возведении гипсокартонных конструкций под внутреннюю отделку. Почему нельзя использовать профиль для металлосайдинга меньшего сечения, например 40х40 или 50х50 мм? Потому что он не оснащен специальной отбортовкой по кромке, служащей для придания планке дополнительной жесткости.

Необходимые инструменты и расчет расходного материала

Сразу после того как определились, что фасад будет отделан сайдингом, необходимо подсчитать количество материалов, которые понадобятся для выполнения всех работ. Для этого выполняют следующие замеры:

1. Ширину и высоту каждой стены отдельно, которые планируете отделывать.
2. Отдельно замеряются и фронтоны.
3. Оконные и дверные проемы.

Соответственно проведенным замерам рассчитывают количество:

• стоек для каркаса;
• утеплителя;
• гидроизоляционных материалов (если необходимо);
• доборных элементов (стартовая, финишная планка, внешний и внутренний угол и так далее);
• крепежей;
• панелей сайдинга, необходимых для отделки.

Каких-либо неординарных инструментов для монтажа каркаса и самого сайдинга покупать не придется. Обычный набор, который есть у хозяина, подойдет:

• рулетка и карандаш для нанесения разметки;
• строительный уровень для определения правильности установки направляющих;
• перфоратор для проделывания отверстий под дюбеля;
• шуруповерт или молоток для фиксации крепежей;
• ножницы по металлу, болгарка или канцелярский нож для подрезания панелей;
• строительные леса или стремянка.

Этого вполне достаточно чтобы установить и каркас, и отделочный материал на фасад.

Выбираем подходящий металлопрофиль

Чаще всего для изготовления несущей каркасной системы используется металлический профиль под сайдинг с П-образным сечением.Этот профиль имеет оцинкованное покрытие, при этом его габариты имеют следующие значения:

• длина – 3м;
• сечение – 60х27 мм.

Профильная планка аналогичного типа используется также при возведении гипсокартонных конструкций под внутреннюю отделку. Почему нельзя использовать профиль для металлосайдинга меньшего сечения, например 40х40 или 50х50 мм? Потому что он не оснащен специальной отбортовкой по кромке, служащей для придания планке дополнительной жесткости.

Варианты монтажа

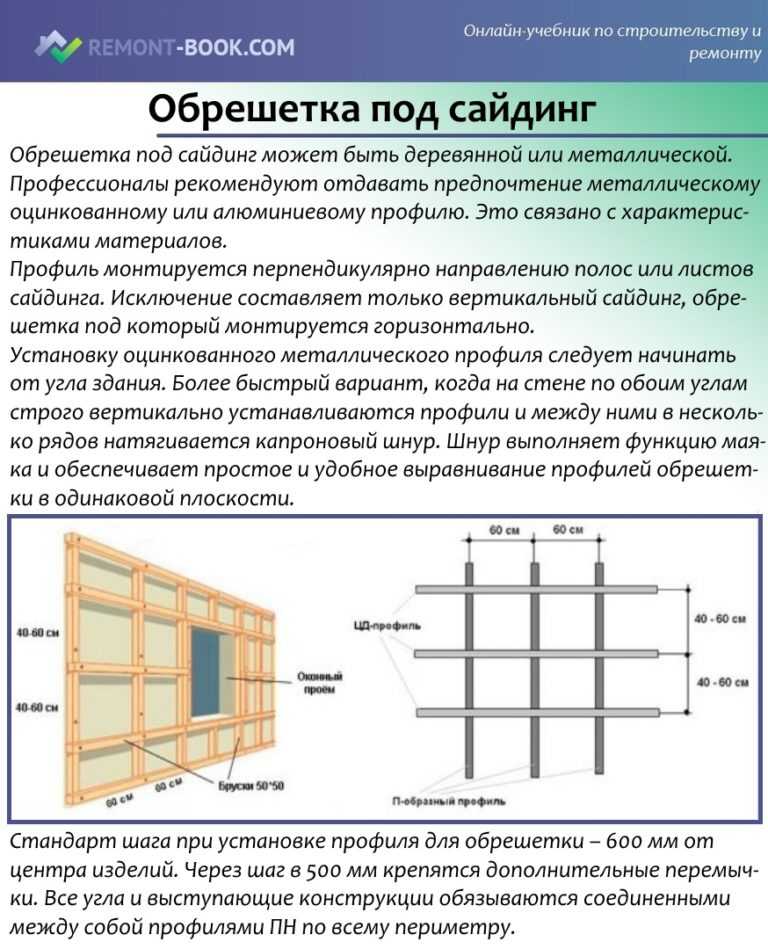

Металлопрофиль для каркаса можно монтировать горизонтально или вертикально. Выбор способа монтажа зависит от крепежа панелей. В случае, когда отделку монтируют стандартным способом (горизонтально), обрешетку делают вертикальную. Но можно выполнить обшивку и прикрепив сайдинг вертикально. Тогда каркасный профиль нужно зафиксировать горизонтально.

На фото деревянная обрешетка, но смысл тот же.

Рассмотрим стандартный способ установки обрешетки. Монтаж профилей под сайдинг начинают с разметки.

1. От края стены отмеряют 10-15 см. В этом месте будет установлен первый элемент каркаса.
2. Вертикальные направляющие размещаются на расстоянии 40–60 см друг от друга. Потому оставшееся расстояние делят на такие части.
3. Каждый стальной профиль нужно закрепить на кронштейны. Их количество рассчитывают так, по 4 на каждую деталь.
4. Под кронштейны просверливается отверстия, куда вставляются дюбеля.
5. После установки кронштейнов нужно выполнить гидро – и теплоизоляционные работы. Сначала застилается паронепроницаемая мембрана, для кронштейнов прорезываются отверстия, потом укладывается утеплитель (минеральная вата, пенопласт или пеноплекс). Материал фиксируют дюбелями с широкими шляпками. Заключительный слой – гидроизоляционная пленка.
6. Направляющие устанавливаются точно по уровню. Если пойдет скос еще на этапе установки каркаса, то выровнять обшивку невозможно.

Технология монтажа деревянного каркаса

Зная, как делать обрешетку под сайдинг из металлопрофиля, можно по аналогии смонтировать деревянный каркас. Но в работе с брусками используют другие инструменты и материалы. Например, саморезы по дереву, грунтовку со свойствами антисептика, ножовку. Обрешетка для сайдинга из профиля по прочности сопоставима с деревянной, но выигрывает в долговечности.

Особенности монтажа деревянного каркаса

• древесину необходимо обработать влагозащитным составом;
• бруски рекомендуется выровнять с помощью рубанка или рейсмуса;
• в монтаже не используют направляющие;
• в верхней и нижней части стойки каркаса соединяют аналогичными брусками.

Виды обрешеток и их особенности

Деревянная обрешетка под сайдинг

Отделка может крепиться на стену без обрешетки, если вертикальное ограждение выполнено строго по уровню и не имеет выступов и впадин. Обычно вместе с панелями устанавливают наружный утеплитель, поэтому нужен воздушный промежуток и монтаж каркаса. Защитный слой намокает и становится проводником холода без вентилируемого зазора.

Материалы для обрешетки стен:

• деревянные рейки;
• металлический профиль.

Для крепления элементов каркаса к стене применяют скобы ES, которые используют для установки стальной системы под гипсокартон. В зависимости от выноса обрешетки используют длину 90, 120 или 150 мм, их монтируют под бруски и металл. Утеплитель фиксируют дюбелями с большими шляпками (грибы). Гидроизоляцию натягивают на рейки и крепят степлером (дерево), саморезами (сталь).

Дерево

Используют бруски сечением 50 х 50 мм или ставят рейки размером 40 х 50 мм. Выбирают сухую древесину с влажностью не больше 12 – 14 %. Используют различные породы, но предпочтительнее хвойный материал, который содержит в составе смолистые вещества.

Деревянные рейки редко бывают идеально ровными в отличие от металлических элементов, поэтому существует определенная сложность в изготовлении безупречной площади для опирания полос. При хранении бруски высыхают, поэтому получают изгиб и скручиваются, незначительные деформации мешают в работе. Для складирования рейки раскладывают ровным слоем под навесом и прижимают их грузом по всей плоскости.

Металл

Металлический каркас

Используют специальные профили отделочной системы гипсокартона. Для повышения жесткости в каркасе обрешетки под сайдинг из металлопрофиля ставят поперечные перемычки.

Используют профили:

• направляющие полосы типа UD;
• стойки CD;
• соединительные элементы для стоек;
• крестовые стыки для поперечин.

Металлические профили относятся к долговечным материалам, чаще их выпускают с цинковым покрытием. Конфигурация предполагает ребра жесткости, на боках предусмотрены загибы для крепления к скобам. Металл ставят на бетонных, шлакоблочных, кирпичных, деревянных стенах. Толщина прогонов варьируется в диапазоне 0,45 – 0,5 мм.

Соединители ставят, если стены дома превышают 3 или 4 метра (стандартная длина профилей). Оптимальные размеры позволяют возводить каркас без отходов и экономно использовать пространство.

Как провести подготовительный этап

Для подготовки наружных стен до того как правильно сделать обрешетку под сайдинг, следуйте простой инструкции:

1. Уберите все выступающие части, в том числе оконные и дверные наличники.
2. Удалите старую штукатурку, если она пришла в негодность и начала отслаиваться, а также очистите стены.
3. Обработайте поверхность антисептиками для того, чтобы стены не подвергались биологическому воздействию.
4. Нанесите разметку с шагом 40–60 см помощью мела и рулетки. Правильный шаг обрешетки под сайдинг рассчитывается в зависимости от веса и плотности панели — для более тяжёлых материалов нужно планировать шаги более плотно. Под горизонтальное крепление панелей делают вертикальные направляющие и наоборот.

Предварительные работы

Прежде чем покупать материал, нужно определиться не только с цветом и рельефом отделочных панелей. Необходимо произвести все измерения и решить, как именно будет облицован фасад: по вертикали или по горизонтали, с выделением цоколя или сплошным полотном, как будут оформляться проемы, карнизные свесы и прочие элементы здания. Кроме того, учитывают необходимость утепления стен и монтажа обрешетки.

Перед облицовкой старого дома желательно удалить прежнюю деревянную обшивку, если она есть, либо убедиться в её хорошем состоянии: отсутствии сгнивших, пораженных грибком или потрескавшихся досок, заменить их, запенить швы. Это делается в том случае, если монтаж металлосайдинга или виниловых панелей решено выполнять прямо по стене без утепления и создания обрешетки. Но стены обязательно обрабатывают антисептическими и водоотталкивающими средствами.

Правильнее будет сначала обшить их влагостойкой фанерой или плитами ОСП, ещё лучше – смонтировать каркас для крепления облицовки, который станет надежной несущей основой и создаст под сайдингом вентилируемое пространство.

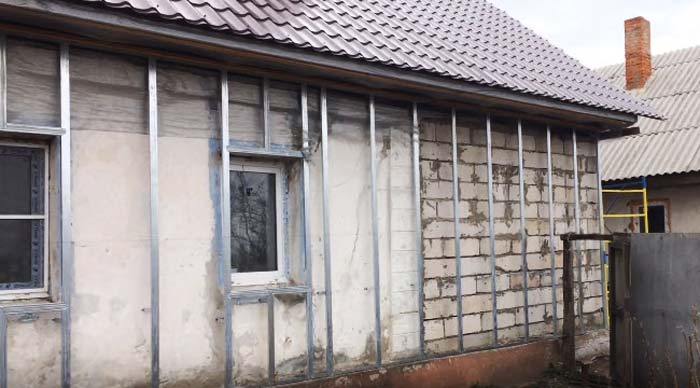

Каркас из металлического профиляИсточник the-master.ru

Обрешетка крепится в направлении, перпендикулярном панелям: стоя, если сайдинг будет монтироваться горизонтально, и лежа, если вертикально. Шаг между элементами – не менее 40 см.

Однако утепление стен потребует внесения изменений в эту схему. Сначала делается каркас под теплоизоляционный материал с учетом ширины рулона или плит утеплителя. А после его крепления и монтажа поверх него ветрогидрозащитной мембраны создается несущий каркас в избранном направлении и с требуемым шагом.

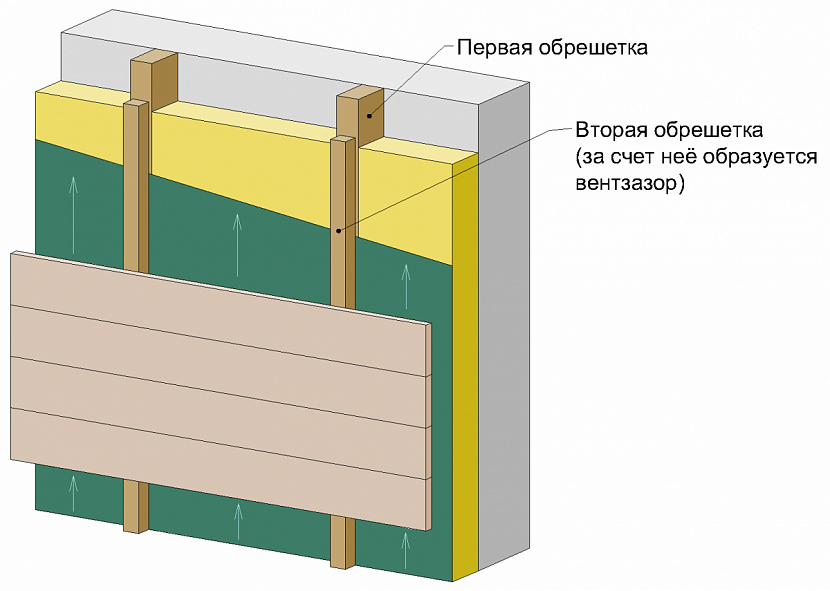

Схема обрешетки с утеплителемИсточник files.builderclub.com

Все имеющиеся проемы нужно обкаркасить по периметру, учитывая угол разворота откосов. В итоге смонтированная обрешетка должна выровнять стены и создать ровные вертикальные плоскости, на которые будет производиться укладка сайдинга.

Обрешетка под сайдинг из дерева своими руками

Перечислим недостатки, разберем, как их исправить и как продлить срок службы деревянному каркасу.

Минусы очевидны. Дерево может быть подвержено порче грызунами и насекомыми. Гниение – тоже существенный недостаток. Если брусья не высохли должным образом, то в дальнейшем могут деформироваться. Бруски перед покупкой нужно осмотреть. Не выбирайте дерево с сучками.

Чтобы избежать гниения, брусья обрабатываются антисептиками. Это увеличит срок службы. Выбирайте пропитку с огнезащитными и антисептическими свойствами. Наносить пропитку нужно валиком, краскопультом или кистью в 2-3 слоя.

Плюсов деревянной обрешетки тоже достаточно. С материалом легко работать, дешево стоит и не обязательно использовать для крепления кронштейны. Рейки монтируются на стены здания.

Сначала убирают ливневку, все наличники. Если в вашем регионе дуют сильные ветра, то нужно монтировать бруски на расстоянии от 200 мм. Но обычно рейки монтируют на расстоянии от 400 – 600 мм.

Монтируются крайние от угла здания бруски, а потом по ним натягивают нити сверху и по низу.

Подгоняют все вертикальные бруски и закрепляют к стенам. Проставки под брусья вымеряют в зависимости от уровня здания.

Когда основной каркас выставлен, закреплен, нужно проверить окна. Строительным уровнем переносим метку на вертикальные деревянные рейки между окнами. Бывает так, что окна выставлены немного по разной высоте. Вымеряем и закрепляем горизонтальный брусок на брусья между окнами. Отмеряем центр горизонтальной рейки и прикручиваем дополнительный вертикальный брусок под окном.

Сверху над окном ставим перемычку и крепим дополнительно брусок. Получается как рамка у каждого окна.

Функции и характеристики профилей для установки сайдинга

Для обеспечения более надежного соединения панелей все производители выпускают доборные изделия. Необходимо учитывать особенности каждого вида.

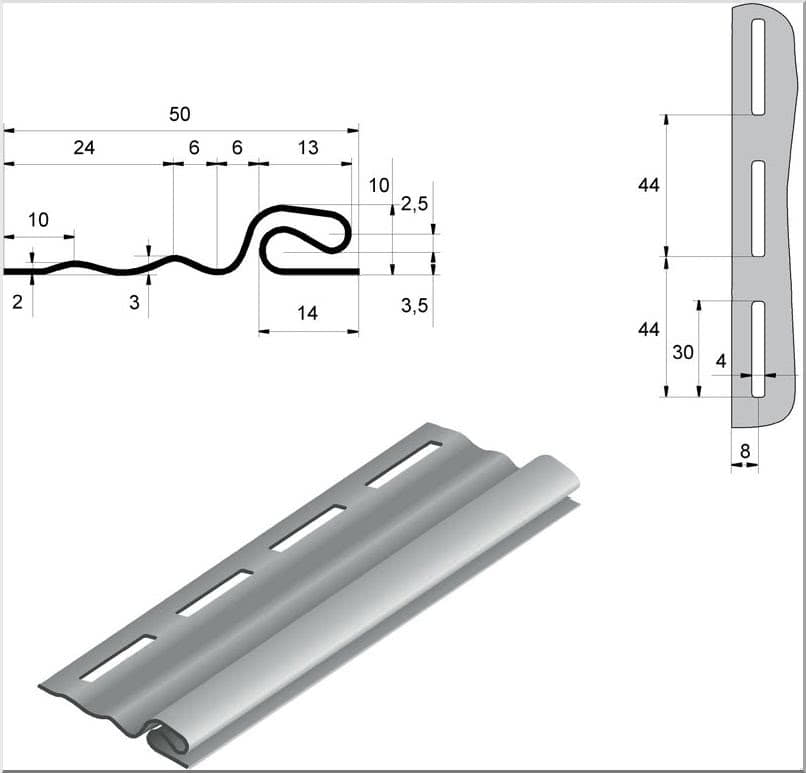

Стартовая планка

Начальный профиль является первым и основополагающим фрагментом. Он имеет сложную форму, которую можно условно разделить на два элемента:

1. Верхняя часть. Включает ряд удлиненных отверстий, служащих для надежной фиксации к основе. В зависимости от варианта, может иметь один или два ряда пазов для крепления.
2. Нижний участок. Этот элемент в форме зигзага является частью замкового соединения и обеспечивает надежное крепление первой детали сайдинга.

Размеры начального профиля в разных моделях отличаются, но форма везде похожа

Габариты стартового профиля зависят от производителя. Основные размеры: длина – от 305 до 366 (385) см, ширина – 44–78 мм.

Финишный элемент

Эта рейка используется при завершении работ и располагается под свесом крыши или фронтона. По внешнему виду напоминает J-профиль, но отличается плотным прилеганием изогнутого участка.

Финишная планка имеет простую конструкцию

Условное разделение:

1. Верхняя часть. Из-за обратного крепления представляет собой место для фиксации края панели. Сайдинг может просто подсовываться под язычок изгиба, но для надежного крепления рекомендуется дополнительно пробивать его специальным инструментом для образования «ушек».
2. Нижний участок. Имеет отверстия для саморезов или гвоздей.

Завершающая деталь также применяется при облицовке оконных проемов: ее выставляют вдоль внутренней части по периметру рамы. Это особенно актуально при отделке откосов софитами. Учитывают, что при вертикальном расположении панелей начальный и конечный фрагменты монтируются по углам.

Применение финишного профиля при отделке оконных проемов

Размер финишной планки также зависит от изготовителя, чаще всего длина не превышает 366 см при монтажной ширине 50 мм.

Стыковочная деталь

Этот элемент также называется Н-профиль. Основное назначение – надежная стыковка краев панелей при нехватке длины или необходимости реализовать дизайнерский замысел. Соединительная деталь также находит применение при наружной облицовке широких оконных проемов: фрагменты размешаются по краям конструкции.

В зависимости от структуры, стыковочная полоса бывает простая или сложная. Первая представляет собой накладную планку, закрывающую стык панелей, вторая используется как соединитель: позволяет надежно зафиксировать края сайдинга, обеспечив защиту основания от пагубного воздействия окружающей среды.

Схематическое изображение простой и сложной стыковочной планки

По форме стыковочный элемент напоминает два J-профиля с единой верхней частью, что обеспечивает более привлекательный внешний вид.  Габариты: длина – от 3050 до 3660 мм, ширина выступающего участка – 45–75 мм.

Jtrim-профиль

Универсальное доборное изделие: используется для дополнительной фиксации панелей, а также в качестве альтернативы другим комплектующим.

Универсальные J-trim профили выпускаются в самой широкой палитре цветов

Джей трим может применяться в следующих случаях:

• Для замены угловых фрагментов сложной формы. Профиль крепится со стыковкой или внахлест в местах соединения двух стен. С целью создания завершенности внешнего вида на последнем этапе устанавливается накладной молдинг.
• При облицовке оконных проемов. Деталь необходимо установить вдоль внешней части конструкции по периметру рамы. С наружной стороны монтируется угловой сегмент, после чего откосы облицовываются панелями.
• Для облицовки свесов крыши и фронтона при завершении работ.  Служит основой для закрепления панелей.
• В качестве соединительного элемента. Стык будет выглядеть как два изделия, направленные в разные стороны.
• Для укладки винилового или металлического сайдинга в вертикальном положении. В такой ситуации J-профиль следует прикрепить сверху и снизу в местах, где при горизонтальном наборе укрепляется стартовая и финишная планка.

Длина такого элемента чаще всего составляет 366 см, общая ширина – около 5 см.

Как собирается каркас

Инструкция сборки каркаса предлагает такой порядок:

• Установка маяков.
• Крепление подвесов для будущих профилей. Элементы располагаются по вертикали или по горизонтали, что зависит от типа фиксации сайдинга.
• Между профилями расстояние должно быть не больше 600 миллиметров. Иначе сильным порывом ветра сайдинг может сорваться с каркаса.
• Мелом или маркером отмечаются на стене точки установки подвесов.

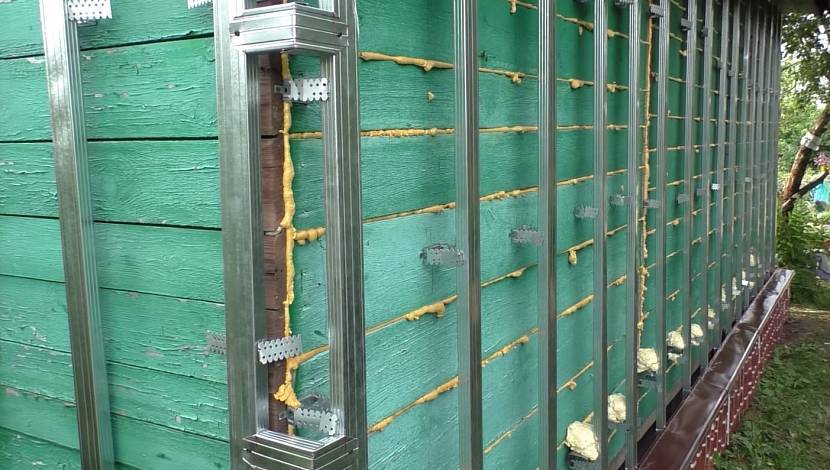

Крепление оцинкованных деталей

На каждый профиль оптимальное количество подвесов составляет четыре штуки, но не менее трех.

Сводятся вместе лапки подвесов, как показано на фото.

Подвесы для крепления решетки

• На полученные рогатки надеваются маты теплоизоляционного материала. Для этого его необходимо прорезать в нужных местах, и натянуть ветрозащитную мембрану.
• По одному профилю крепятся на углах стены, устанавливать их следует строго по уровню.
• Между ними натягивается прочная веревка:

1. вверху;
2. внизу;
3. посередине.

Устанавливаются остальные профили.

• Полочка, двумя саморезами с пресс-шайбой крепится с лицевой стороны к профилю или пробивается дважды просекателем. В этом случае поверхность будет достаточно ровной, а плоская пресс-шайба будет выступать примерно на один миллиметр. Небольшой выступ этого элемента можно допустить.
• Дверные и оконные проемы обшиваются по периметру.

На видео в этой статье можно посмотреть, как выполнять монтаж сайдинга на металлический профиль.

Основы монтажа сайдинга

Ниже, представлен план работ, которые понадобиться выполнить для обшивки дома сайдингом:

Работы подготовительного характера

Первым делом производится демонтаж всех выступающих деталей: дверей, наличников, решеток и т.п. Далее следует произвести заделку всех щелей при помощи монтажной пены или цементного раствора.

Следует произвести и очистку стен от всяческих загрязнений. Дом из дерева нужно обработать антисептиком и антипиретиком, пенобетонные стены обрабатываются при помощи грунтовки.

Работы по монтажу обрешетки

Поскольку сайдинг на стены не крепится, следует осуществить монтаж обрешетки. Для этого используют металлический профиль или деревянные рейки. Для стен из бетона и кирпича пользуются оцинкованным профилем.

Можно пользоваться CD-профилем под гипсокартон. При облицовке каркасного или деревянного дома, можно пользоваться деревянными рейками 60 на 40 мм, имеющими остаточную влажность 15-20%. Перед использованием реек, следует провести их обработку антисептиком. Используя рулетку и уровень, делают прямолинейную разметку стен, до получения замкнутого контура.

Теперь, по углам измеряется расстояние от разметки до фундамента, после чего проводят еще один контур по минимальному значению. Следующий этап – монтаж вертикальных направляющих. Они должны плотно прилегать к стенам, чтобы этого добиться, можно использовать куски дерева или плотный пенопласт. Направляющие должны быть расположены на расстоянии 30-40 см друг от друга.

В местах дополнительной нагрузки, к примеру, на углах и рядом с окнами, потребуется добавка направляющих. Между вертикальными направляющими не должно быть соединений. Это делается, чтобы обеспечить вентиляцию, которая препятствует возникновению грибков.

Термо и влагоизоляция

Гидроизоляцию обязательно нужно делать, в отличие от утепления.

Для этого используется влаговетрозащищенная мембрана. Если выполняется теплоизоляция, обрешетку нужно выполнить двумя слоями.

Монтаж направляющих элементов

Установка начинается с водоотлива. Он является жесткой конструкцией, поэтому крепиться легко. После чего, при помощи саморезов крепят угловые профили. Следующий этап – крепеж стартовой планки на водоотлив вдоль разметки. По периметру окон выполняется крепление оконных планок или J-профилей так, чтобы расположение наружного нижнего края было немного ниже внутреннего.

Дверной проем окантовывают при помощи J-профилей. Когда Н-профили устанавливаются вертикально в ранее обусловленных местах, пользуются уровнем. Тут требуется оставить зазор 5- 6 мм до фундамента, чтобы избежать выгибания планок со временем. Верхний край сайдингового покрытия закрывается при помощи финишной планки.

Работы по установке панелей

После установки всех направляющих элементов, можно начинать монтаж панелей. Крепление первого ряда осуществляется на стартовую планку.

Крепление всех остальных панелей осуществляется тем же способом, вплоть до окна, или крыши. Панели не должны быть перетянутыми, или туго закрепленными, они должны немного ерзать по сторонам. Отделка верхнего ряда сайдинга осуществляется при помощи финишной планки.

По длине соединять сайдинг можно при помощи специальной Н-рейки. При её использовании, панели устанавливаются в Н-рейку, и вам не придется заниматься так называемой «разбежкой» — т.е. контролировать, чтобы расположение стыков не было по одной вертикальной линии.

Само собой, что Н-рейки будут видны снаружи здания, что может негативно сказаться на дизайне. Эта проблема решается просто – либо Н-рейки подбираются оп цвету сайдинга, либо сайдинг монтируется «внахлест». Как уже упоминалось, такого рада отделка требует выполнения «разбежки», для того, чтобы линия швов была не настолько заметной. Обычно, стараются направить видимую часть стыков к той стороне, с которой на дом смотрят реже.
