3 заключительных совета из личного опыта
Здесь я поделюсь тремя случаями, которые должны помочь вам облегчить жизнь при общении с электричеством, исключить типичные ошибки.
Удлинитель для мультиметра
Работая тестером на различных объектах мне пришлось изготовить простой удлинитель его концов.
На самодельное пластиковое мотовильце намотал длинный гибкий провод и припаял к нему два штеккера. На фото показаны крокодил и самодельный щуп из спицы велосипеда, закрытый корпусом шариковой ручки. Они легко надеваются и снимаются в зависимости от необходимых задач.
Этот удлинитель занимает мало места, не путается, очень выручает меня при прозвонке удаленных объектов. Он же будет полезен при проверке фазы методом емкостного тока.
«Неисправный телевизор»
Этот случай произошел, когда у нас еще работали черно-белые кинескопные телевизоры.
Соседка с пятого этажа пришла с просьбой: “Помоги, у меня телевизор перестал включаться”. Пришлось брать тестер и инструменты. Первым делом измерил напряжение в розетке: 220 вольт, норма.
Дальше вскрыл заднюю крышку и стал проверять цепи питания подачи напряжения на трансформатор. Все вызвонил, а неисправности не нашел, предохранители и провода целые, кнопки рабочие.
Еще раз проверил розетку: опять 220. Пришлось сильно задуматься. В итоге взял удлинитель, подключил его в другой комнате и запитал телевизор. Он заработал.
Стал разбирать розетку. Алюминиевая лапша 2,5 квадрата. Оба конца исправны, тестер показывает напряжение 220. Включил настольную лампа, а она не горит. Опять возвращаюсь к вольтметру и вижу всего 40 вольт.
Делаю вывод: под нагрузкой где-то пропадает контакт. Лезу в распределительную коробку, осматриваю соединения. Прощупываю провода и замечаю внутри изоляции обломанную жилу: концы подвижны, но соприкасаются.
Когда через них проходит маленький ток от тестера, то контакт надежный, а при увеличении нагрузки от настенной лампы или телевизора он ухудшается и цепь не работает.
Раньше такие неисправности хорошо выявлялись контрольной лампой. Сейчас она запрещена правилами по ряду причин. Однако проверять наличие фазы на проводе под нагрузкой более правильно, чем без нее.
«Электрик по совместительству»
Десяток лет назад встал вопрос о ремонте ванной и туалета. Жене порекомендовали хорошего плиточника по имени Сергей. Он профессионально занимается отделочными работами, имеет опыт, показывает фотографий в своем портфолио.
Цена устроила, договорились. Сергей приступил к работе. По ходу дела он взял на себя весь ремонт, как сейчас говорят, «помещения под ключ», включая сантехнику, электрику, замену дверей.
Во время не удачного демонтажа старой дверной рамы рухнула небольшая часть стены с замурованной проводкой. Одни провода оборвались, а на других повис кусок бетона. (В этом месте был установлен трёхклавишный выключатель и розеточный блок.)
Сергей попытался разобрать образовавшийся клубок и получил сильный удар током. Автоматы отключили короткое замыкание, а неудачный электрик впал в шоковое состояние.
К его счастью в этот момент я пришел с работы и увидел всю эту картину. Сергей сразу заявил, что дальше он с этой неисправностью сам не справится, а от электричества теперь будет держаться подальше.
Пришлось мне браться за прозвонку и монтаж всей проводки. Вам же хочу напомнить, что работы под напряжением относятся к опасным. Их допускается выполнять только обученному персоналу, обладающему:
- специальными знаниями;
- практическими навыками;
- крепким физическим здоровьем.
Определение фазы, нуля и заземляющего провода
Если сеть трехпроводная, но выполнена проводом одного цвета, либо вы не уверены в правильности их подключения, необходимо определять назначение проводников перед установкой каждого элемента сети.
- Определите описанным выше способом фазный провод с помощью индикаторной отвертки и отметьте его маркером.
- Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
- Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
- Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй – поочередно к двум другим. Лампа загорится при касании нулевого проводника.
Если все указанные мероприятия не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Не забывайте, что речь идет, прежде всего, о безопасности.
При ремонте электрической проводки, или ее обслуживании часто может потребоваться определить какой провод подключен к нулю, а какой к фазе. Это требуется для установки выключателей или коммутации другого электрооборудования. Прежде, чем рассказать, как определить ноль и фазу, расскажем о связанных с этим предрассудках.
Дополнительная информация
Выше рассматривались ситуации, когда нет индикационной отвертки, но имеется мультиметр или токовые клещи. Предполагалось, что до входа в помещение есть земля, фаза и нуль, а помещение со стороны потребителя прозванивается. В случае с тремя жилами метод еще проще, так как между фазой и любым проводом разница потенциалов равна 220 В. При этом нужно заметить, что способ не подойдет в других ситуациях, к примеру, когда имеется нулевая разница межфазного напряжения. В указанном случае тестер будет бесполезен.
Есть и другая методика проверки, применение которой в промышленных условиях, однако, запрещено. Понадобится лампа в патроне с парой оголенных проводов. С помощью лампы определяется фаза — любую жилу можно замкнуть на заземление. Использование с этой целью водопроводных, канализационных или газовых коммуникаций запрещено. Можно использовать кабельную антенну, оплетка которой, согласно нормативам, должна быть заземлена, а это означает, что найти фазу можно будет с помощью тестера (или, как говорилось выше, можно использовать лампу в патроне).
Также можно использовать пожарные лестницы или металлические громоотводные шины. Необходимо зачистить сталь до появления блеска, а затем прозвонить фазу на зачищенном участке. Следует сказать, что далеко не всякая пожарная лестница имеет заземление в отличие от громоотводной шины. При обнаружении такого дефекта рекомендуется обращаться с жалобами на нарушение технологии защитного зануления в управляющие или государственные организации.
Несколько способов как определить фазу и ноль
Способ №1, при помощи тестера способного измерять напряжение до 1000 вольт. Это надежный способ, но для проверки необходимо иметь качественно подключенный провод заземления. В квартирах старой проектировки его нет.
При наличии такой точки подключения, просто производится замер напряжения между гарантированной «землей» и тестируемым контактом. Там, где прибор покажет 220 вольт – находится фаза.
Способ №2.
Если подключить к фазному контакту измерительный провод, соединенный с мультиметром (разъем – измерение напряжения), на цифровом табло появится значение 8-15 вольт.
Важно! Второй измерительный кабель должен быть подключен к разъему COM, предел измерений 500 или 1000 вольт. Нулевой контакт не покажет никакого значения.. Индикаторной отверткой.
Для проверки не требуется наличие внешней «земли»
Отвертка тестер показывает фазу автономно, при касании одного провода
Индикаторной отверткой.
Для проверки не требуется наличие внешней «земли». Отвертка тестер показывает фазу автономно, при касании одного провода.
Первые два способа не гарантируют точного измерения, поэтому пользоваться ими можно лишь когда иные способы недоступны. На третьем (надежном) способе остановимся подробнее.
Современные отвертки-индикаторы определения фазы, нулевого провода, земли
Когда нельзя понять, какого цвета провода, полезно пользоваться отверткой-индикатором. Инструкция диковинки на батарейках говорит: удастся при помощи щупа найти землю. Спешим огорчить читателей – любой длинный проводник определяется ложно. Разорванная в области пробок фаза, нулевой провод, настоящая земля – ответ один. Не каждая отвертка-индикатор способна выполнять функции одинаково эффективно. Смысл операции следующий:
Отвертка-индикатор
- Активная отвертка-индикатор способна обнаружить длинный проводник путем излучения туда сигнала, ловли отклика.
- На практике при плохом качестве контактов волна быстро затухает. Отвертка-индикатор показывает наличие земли на разомкнутой пробке фазы.
- Для определения земли существует условие – нужно пальцем коснуться контактной площадки. В этом разница меж активной и пассивной отвертками-индикаторами. В первой возможно по этому принципу найти фазу, во второй правильное определение происходит при условии отсутствия контакта с данной областью.

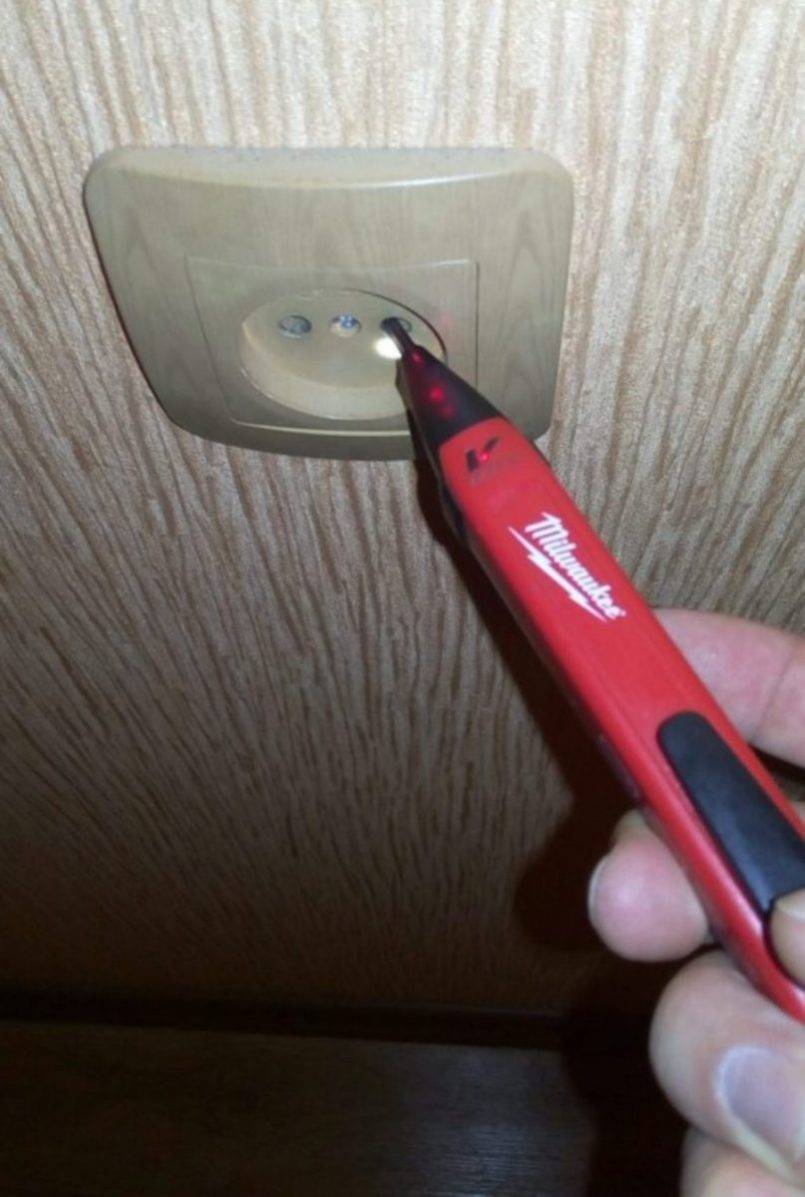

Современная отвертка-индикатор на расстоянии позволит судить, течет ли по проводу ток. Существует специальный дистанционный режим. Обычно даже два: повышенной и пониженной чувствительности. Позволит отсеять неиспользуемую часть проводки. Допустим, известны случаи: строители заводили в дом две фазы вместо одной, путали местами
Пользоваться проводкой нужно с большой осторожностью
Хочется отметить, на практике измерить сопротивление проводки, прозвонить непросто. Гораздо удобнее определять наличие фазы. Нет опасности сжечь китайский тестер (бывает временами при попытках измерить сопротивление жилы под током). Следует также знать, низкоомные цепи определяются с ошибкой. К примеру, большинство тестеров при прямом замыкании щупов не дают нуль шкалы. Зато если не получится определить землю при помощи активной отвертки-индикатора, плохие контакты – запросто. Если при выключенных пробках огонек горит с пальцем, прижатым к контактной площадке, время задуматься о покупке нового автомата распределительной коробки, скрутки замените современными колпачками.
Часто занимающимся ремонтом рекомендуем выход из положения: маркировка проводов. Лучше делать краской принтера, цвета примерно совпадают:
- Красный – фаза.
- Синий – нулевой провод.
- Желтый – земля.
Обычно водорастворимая краска смывается с трудом. Цвета электрических проводов допустимо проставить колерами принтеров. Приведенная выше система не одинока, часто встречается. В продаже найдем черный цвет. Можете использовать, как заблагорассудится. Обозначение проводов выполняется один раз навсегда. Смыть маркировку проще концентрированной уксусной кислотой, вещество понадобится вознамерившимся отчистить руки (не всегда просто выходит на практике). Напоследок – старайтесь не заляпать одежду.
Несколько слов об устройстве домашней электросети
Сейчас читают:
В подавляющем большинстве случаев в квартирах практикуется прокладка однофазной сети питания 220 В/50 Гц. К многоэтажному дому подводится трехфазная мощная линия, но затем в распределительных щитах осуществляется коммутация на потребителей (квартиру) по одной фазе и нулевому проводу. Распределение стараются выполнить максимально равномерно, чтобы нагрузка на каждую из фаз была примерно одинаковой, без сильных перекосов.
В домах современной постройки практикуется прокладка и контура защитного заземления – современная мощная бытовая техника в своем большинстве требует такого подключения для обеспечения безопасности эксплуатации. Таким образом, к розеткам или, например, ко многим осветительным приборам подходят три провода – фаза L (от английского Lead), ноль N (Null) и защитное заземление PE (Protective Earth).
В зданиях старой постройки заземляющего защитного контура зачастую нет. Значит, внутренняя проводка ограничивается только двумя проводами – нулем и фазой. Проще, но уровень безопасности эксплуатации электрических приборов — не на высоте. Поэтому при проведении капитальных ремонтов жилищного фонда нередко включаются и мероприятия по усовершенствованию внутренних электросетей – добавляется контур РЕ.
Современная однофазная домашняя электропроводка в идеале должны быть организована с тремя проводами – фазой, рабочим нулем и защитным заземлением
В частных домах может практиковаться ввод и трехфазной линии. И даже некоторые точки потребления нередко организуются с подачей трехфазного напряжения 380 вольт. Например, это может быть отопительный котел или мощное технологическое станочное оборудование в домашней мастерской. Но внутренняя «бытовая» сеть все равно делается однофазной – просто три фазы равномерно распределяются по разным линиям, чтобы не допускать перекоса. И в любой обычной розетке мы все равно увидим те же три провода – фазу, ноль и заземление.
Про заземление, кстати, говорится в данном случае однозначно. И это по той причине, что хозяин частного дома ничем не связан и просто обязан его организовать, если такого контура не было, скажем, при приобретении ранее построенного зданий.
Как работает отвертка индикатор
В любом магазине электротоваров можно приобрести тестер фазы. Однако не все знают, как пользоваться индикаторной отверткой.
Существует несколько видов индикаторов. Есть отличия по форме исполнения, по принципу действия, но все они предназначены для определения фазного провода при подключении к одному контакту. Разберем устройство индикаторной отвертки:

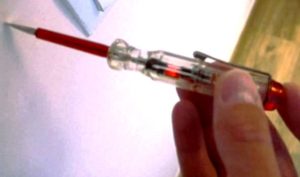

Отвертка индикатор с неоновой лампой.
Самая распространенная конструкция. Состоит из токопроводящего металлического стержня, оканчивающегося плоским жалом (как обычная отвертка), резистора для безопасности оператора и неоновой лампы. Лампа прижимается к резистору с помощью пружины.
Для работы необходимо создать разомкнутую цепь: фазный провод (контакт), внутренняя схема отвертки, тело человека, которое обладает определенным сопротивлением.
При касании одновременно рабочим жалом фазного контакта и пальцем контакта на рукоятке, неоновая лампа начинает устойчиво светиться. При отсутствии фазного напряжения лампа гаснет.
Преимущество такой схемы – простота изготовления и дешевизна. Недостаток – диапазон напряжения, с которым работает индикатор, от 90 до 380 вольт. К тому же, определить фазный провод можно только при непосредственном электрическом контакте.
Многофункциональная индикаторная отвертка со светодиодным сигнализатором.
Для питания светодиода напрямую, силы тока, которую может сгенерировать традиционная схема недостаточно. Поэтому в рассматриваемом индикаторе применен так называемый «трансформатор времени». Светодиод работает в импульсном режиме. Во сколько раз уменьшается время непрерывного свечения, во столько же раз увеличивается сила тока, протекающая через диод.
Через ограничительный резистор, рабочий щуп подключен к разнополярному контакту диодного моста-выпрямителя. Второй контакт выведен на рукоятку индикатора для касания пальцем. Возникший на полярных контактах выпрямителя небольшой постоянный ток, подается на накопительный конденсатор.
Далее вступает в работу лавинный транзистор К101КТ1, включенный по инверсной схеме. В результате на светодиод подается пульсирующий ток. Мерцание не влияет на восприятие органами зрения человека.
Отвертка с индикатором напряжения, выполненная по такой схеме, может определить фазу уже при напряжении 45 вольт. К тому же, если вместо щупа подключить небольшую антенну – можно бесконтактно обнаружить переменное электрическое поле.
В качестве антенны для поиска используется длинное жало отвертки. Обнаружить рассеянное поле таким способом не удастся, а наводку вокруг электрокабеля в стене – запросто!
Недостаток такой схемы – иногда паразитные наводки мешают основной работе – контактному поиску фазы.
Описание процесса
Начнём с фазы. Требуется включить устройство, после чего выставить на нём определение напряжения переменного характера, что на корпусе устройства обычно обозначается значком V~. Также следует выбрать предел измерения выше предполагаемого сетевого напряжения. Часто говорят о 400–700 В. Щупы тогда будут подключаться так: чёрный следует установить в разъём с пометкой COM, а красный – VΩmA. Но прежде чем осуществлять это, следует проверить работоспособность мультиметра в выбранном режиме. Проще попытаться выяснить напряжение в простой розетке. Для этого вставляем щупы в розеточные отверстия. Если устройство рабочее, и таковой будет розетка, то мультиметр покажет вам значение около 220–230 В.
Теперь приступим непосредственно к поиску фазы на примере 2 кабелей, торчащих из потолка и использующихся для включения люстры. Всё будет довольно легко. Требуется сформировать условия для прохождения электричества по прибору и установить этот факт. Создаётся электрическая цепь примерно такая, как с отвёрткой-индикатором.
При выяснении напряжения переменного характера с установленной границей 500 вольт, красным щупом нужно коснуться проверяемого кабеля, а чёрный прижать пальцами или коснуться предмета, что заземлён. Им может стать каркас стены из стали, отопительный радиатор и так далее. Если на проверяемом кабеле будет фаза, тестер высветит на дисплее величину напряжения около 220 В. Она может чуть различаться из-за условий, но будет примерно такой. Если провод не фаза, то появится 0 либо прибор покажет не более пары десятков вольт.
Теперь поговорим о том, как найти ноль. Он обычно находится уже относительно фазы. Сначала ищем её и логически предполагаем, что провод, расположенный рядом, ноль либо земля. Определить, является кабель нулём либо заземлением с помощью рассматриваемого устройства относительно сложно из-за того, что данные проводники почти одинаковы и повторяют друг друга.
Проще всего будет отключить от заземлительной шины в электрощитке кабель ввода. При осуществлении проверки напряжения между кабелями заземления и фазой нельзя будет получить 220 вольт, как при проверке фазы и нуля. Кроме того, следует сказать, что если в электрощите стоит защита дифференциального типа, то она точно сработает при проверке кабелей заземления относительно иного проводника, даже нулевого.

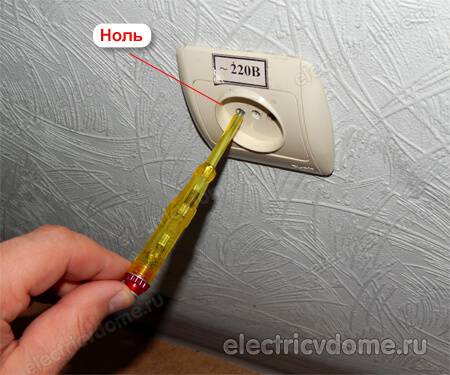

Если надо установить ноль в розетке, то следует красный щуп поставить в фазовую розеточную дырку, а чёрный поднести к иному контакту, после чего сделать эти же действия с третьим контактом. Обязательно следует запомнить напряжение в обоих случаях. Где оно будет меньше, там будет заземление. А там, где показатель будет чуть выше – там будет нулевой провод. В общем, как можно убедиться, ничего сложного в поиске нуля и фазы мультиметром нет.
Как определить фазу мультиметром
Если в розетке, в люстре, в распределительной коробке три провода, то все просто. Оставив мультиметр в том же режиме — измерение переменного напряжения с пределом 500 В, касаемся проводов попарно. Ищем пару проводников, напряжение между которыми будет нулевым. Остающийся провод — одна фаза. Если есть два провода, вам нужно будет стать частью электрической цепи. Берем в руки жало черного щупа
Он есть в Com разъеме, это важно. Красным щупом касаемся нити
Если тестер показывает напряжение в районе 220В, это фаза. Свою руку можно заменить, например, радиатором отопления, гарантированно заземленным проводником. Часто от лампы к аккумулятору не идет проводник, поэтому черный щуп приходится брать руками. Это не более опасно, чем использование индикаторной отвертки — там установщик также становится частью цепи. Помните: мультиметр нужно установить в режим измерения переменного напряжения на пределе 500В и больше ничего.
Вариант №1. Трехпроводная бытовая схема питания
Я покажу определение наличия фазного потенциала на проводе на примере разводки проводов с монохроматической изоляцией. На них предполагаем наличие фазы, земли и нуля. Мы их определим.
Итак, мы делаем все за 2 шага.

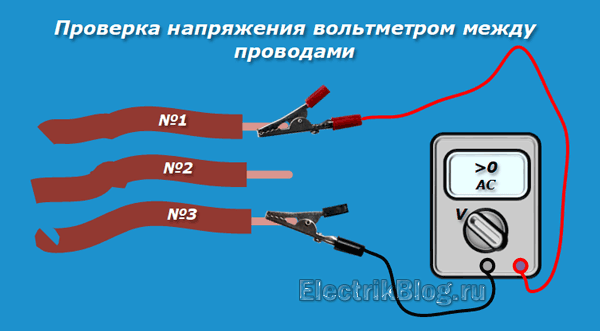

Шаг 1. Измерение напряжения попарно между проводами
Произвольно помечаем все три пряди. Например, мы присваиваем им цифры, буквы или располагаем их сверху вниз или слева направо.
В то же время помните, что они находятся под напряжением и к ним можно прикасаться только с соблюдением правил техники безопасности, без создания контакта тела с токоведущими проводниками.
Для наглядности я расположил их вертикально и присвоил номерам 1 ÷ 3. Затем с помощью датчиков напряжения мы последовательно измеряем разность потенциалов между проводниками, по которым проходит ток.
Допустим, мы увидели 220 вольт между проводами 1 и 2, а также 2 и 3.
И между жилками n. 1 и 3 вольтметр показывает доли вольта, близкие к нулю.
Шаг 2. Анализ результатов измерений
На основании этих измерений можно сделать вывод, что общая резьба No. 2 для двух случаев измерения 220 вольт — фаза.
Вариант №2. Двухпроводная бытовая сеть
У нас есть два провода с фазой и нулем, но мы не знаем, где находится потенциал.
Шаг 1. Измерьте напряжение между проводами
Сначала проверяем разность потенциалов между токоведущими проводниками. При исправной схеме мы должны увидеть 220 вольт, как я показал на фото розетки выше при проверке исправности устройства.
Шаг 2. Измерьте напряжение между каждым проводом и контуром заземления
Подключаем один конец вольтметра с крокодилом к водопроводному крану, батарее отопления или любой другой заземленной металлической конструкции. Вторым щупом поочередно касаемся проводников, по которым проходит ток.
В одном положении вольтметр покажет что-то близкое к нулю, а в другом — 220 вольт. На этом проводе будет фазовый потенциал.
Оба варианта тестирования напряжения для двух- и трехпроводных цепей подходят для оценки наличия фазы в соответствующих типах розеток.
Вариант №3. Принцип определения фазы на емкостном токе
Использует ту же технологию, что и контроль напряжения с помощью обычной индикаторной отвертки.
Внутри индикатора находится резистор с высоким сопротивлением, который ограничивает ток через тело оператора на землю до безопасного значения: несколько милли или микроампер, достаточных для включения неоновой или светодиодной лампы.
Когда человек касается контакта на конце отвертки пальцами, если на противоположном конце лезвия есть фазовый потенциал, создается емкостной ток и загорается свет. Иначе бликов не будет.
Схема емкостного тока выглядит следующим образом.
Заменив в этом способе индикатор на мультиметр, вполне возможно найти фазу, которую я показываю на следующем фото.
Один щуп вольтметра вставлен в гнездо розетки, а другой касаюсь пальцами. Табло показывает 73 вольт. В то же время я сижу в кресле на сухом деревянном полу.
Из-за хорошей изоляции корпуса от профиля земли мой Mestek MT102 сильно занижает значение фазового потенциала. Итак, я провожу второй эксперимент.
Снял носок и босой ногой коснулся окрашенного радиатора радиатора. Вот что случилось.
Mestek MT102 уже показал 175 вольт, что ближе к истине.
Этот метод можно использовать, но указанным цифрам нельзя верить — они приблизительны и зависят от качества заземления тела.
На другом контакте гнезда вы не увидите напряжения в этом режиме измерения.
Применение отвёртки с индикацией
Зачастую, в домах старой постройки, проводка выполняется без провода заземления. В таком случае остаётся определить лишь фазу. Отвёрткой с индикацией это можно легко сделать. Это измерение базируется на том, что внутри прибора содержится лампочка и резистор (сопротивление).
В случае замыкания электрической цепи, вспыхивает сигнал. Предусмотренное в отвёртке с индикацией сопротивление, предназначено для проведения измерений безопасно для человека, понижая величину тока до некритичных значений.
Подготовка перед использованием индикатора: отключается пробка-автомат на электросчётчике, далее зачищаем проводники ножом на длину в 10-15 мм. Концы проводов разводятся на некоторое расстояние, чтобы воспрепятствовать их случайному соприкосновению.
Переключить автомат в рабочее положение и прикладывать отвёртку с индикацией к зачищенным проводникам нужно последовательно. Попав на фазный провод, в отличие от нулевого, сигнальный диод зажжётся. Обнаруженную фазу нужно пометить изолентой или фломастером, для выполнения дальнейших подключений, которые следует начинать при выключенном автомате.
Когда проводится установка световых приборов и выключатель имеет контакт с фазным проводником, то отключать автомат чтобы заменить сгоревшую лампу, не надо.
Индикаторная отвёртка при тестировании проводки удерживается в руке определённым образом: отвёртка зажимается между средним и большим пальцами руки, не соприкасаясь с голыми участками метала. В конце рукоятки находится металлическая шайба, ставим указательный палец на неё. Далее, тестируем.
КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ
Итак, начнем по порядку:
ОПРЕДЕЛЕНИЕ ФАЗЫ
Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.
ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

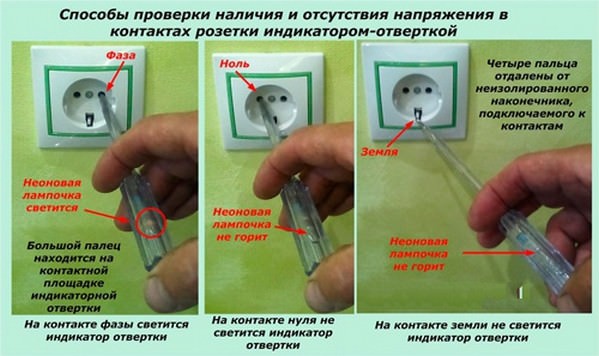

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.
Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.
Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.
ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ
Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы
Способ неоднозначный, но действенный, требующий особой осторожности
Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.
Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.
Определить фазу и ноль из двух проводов
В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.
Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.
Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.
Найти фазу, ноль и заземление из трех проводов:
В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.
Действуем методом исключения:
Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.
После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:
– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.
– Если после смены положения лампа ненадолго вспыхнет, при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.
– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях. В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
