Как определить точку росы? Способы определения, формула, таблица, советы эксперта

Определение понятия “точка росы”

На данный момент нет смысла задумываться над тем, как рассчитать точку росы, поскольку это давно уже сделано специалистами, а результаты сведены в таблицу. В ней указываются значения температур поверхностей, ниже которых из воздуха с различной влажностью начинает выделяться конденсат.

Как видите, фиолетовым цветом здесь выделена нормативная температура в помещении в зимнее время года – 20 °С, а зеленым обозначен сектор, что охватывает диапазон нормированной влажности – от 50 до 60%. При этом точка росы колеблется от 9.3 до 12 °С. То есть, при соблюдении всех норм конденсация влаги внутри дома невозможна, поскольку в нем нет поверхностей с такой температурой.

Другое дело – наружная стена. Изнутри ее омывает воздух, нагретый до 20 °С, а снаружи – минус 20 °С, а то и больше. Значит, в толще стены температура постепенно растет от минус 20 °С до 20 °С и в каком-то месте она обязательно будет равна 12 °С, что при влажности 60% даст точку росы. Но для этого еще нужно, чтобы водяной пар добрался до этого места сквозь материал ограждения. И тут возникает еще один фактор, влияющий на определение точки росы – паропроницаемость материала, которая всегда учитывается при строительстве.

Теперь можно перечислить все факторы, влияющие на образование влаги внутри наружных стен в процессе эксплуатации:

• температура воздуха;
• относительная влажность воздуха;
• температура в толще стены;
• паропроницаемость материала ограждения.

Из всего вышесказанного можно сделать вывод, что в обычных и утепленных стенах всегда есть условия для возникновения точки росы. Вот в этом месте и появляется много небылиц и страшилок, связанных с огромным количеством воды, прямо-таки вытекающим из стен при конденсации, и растущей на них массой плесени.

Так как ограждение проницаемо, то оно способно самостоятельно избавляться от выделяющейся влаги, при этом важную роль играет вентиляция с обеих сторон. Неспроста наружное утепление стен минеральной ватой делается вентилируемым, ведь точка росы в этом случае находится в утеплителе. Если все сделано правильно, то выделяющаяся внутри ваты влага через поры покидает ее и уносится потоком вентиляционного воздуха.

Современные полимерные утеплители практически не пропускают пар, поэтому при утеплении стен их лучше располагать снаружи. Тогда необходимая для конденсации температура будет внутри пенопласта или пенополистирола, но пары к этому месту не доберутся, а потому и увлажнения не возникнет. И наоборот, утеплять полимером изнутри не стоит, так как точка росы останется в стене, а влага станет выделяться на стыке двух материалов.

Внутреннее утепление осуществимо при таких условиях:

• стена достаточно сухая и относительно теплая;
• утеплитель должен быть паропроницаемым, дабы выделяющаяся влага могла покинуть конструкцию;
• в доме должна хорошо действовать вентиляция.

Для того, чтобы понимать процессы, происходящие в стене, я вначале остановлюсь на таком понятии, как точка росы в строительстве.

Определение точки росы – это температура, при которой выпадает конденсат (влага из воздуха превращается в воду). Точка с этой температурой располагается в определенном месте (на стене снаружи, где-то в толще стены или на стене внутри).

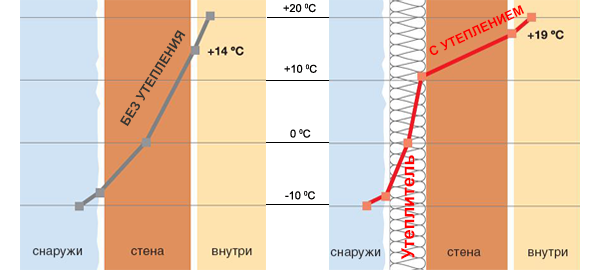

В зависимости от расположения точки росы (дальше или ближе по толщине стены к внутреннему помещению) стена или сухая, или мокрая внутри.

Точка росы (температура выпадения конденсата) зависит от:

температуры воздуха внутри помещения.

1. Если внутри помещения температура 20 градусов, и влажность внутри помещения 60%, то на любой поверхности с температурой ниже 12 градусов выпадет конденсат.

Чем ниже влажность в помещении, тем точка росы ниже фактической температуры воздуха внутри помещения.

2. При температуре внутри помещения 20 градусов, и влажности внутри помещения 40%, то на любой поверхности с температурой ниже 6 градусов выпадет конденсат.

Чем выше влажность в помещении, тем точка росы выше и ближе к фактической температуре воздуха внутри помещения.

3. При температуре внутри помещения 20 градусов, и влажности внутри помещения 80%, то на любой поверхности с температурой ниже 16, 44 градусов выпадет конденсат.

4. При температуре внутри помещения 20 градусов, и влажности внутри помещения 100%, то на любой поверхности с температурой ниже 20 градусов выпадет конденсат.

Область применения понятия

Широко применяется этот термин в промышленном и гражданском строительстве. Необходимость определять эту величину возникает при утеплении стен помещения. Если пренебречь расчетом этого показателя, после работ по утеплению появятся проблемы. Один из вариантов – порча отделки стен за счёт оседающей влаги. Если же отделка терпима к воздействию воды, но капли конденсата будут выпадать на стенах, тоже ничего хорошего в этом нет. Влажная среда способствует развитию патогенных микроорганизмов, плесени.

Игнорирование точки росы может привести к крушению самолета

Используют эту величину и в лесном хозяйстве. Специалисты по охране леса от пожаров используют точку росы для вычисления класса пожарной опасности, который характеризует возможность возгорания лесных массивов. На основании этого проектируются защитные мероприятия.

Точка росы применяется в расчетах для планирования противопожарных мероприятий

В сельском хозяйстве, зная точку росы, определяют вероятность повреждения посевов неинфекционными болезнями (повреждениями, вызванными погодными условиями). При этом одна из задач селекции – вывести сорта культурных растений, способных конденсировать влагу из воздуха на своих вегетативных органах. Это позволит успешно заниматься сельским хозяйством в условиях малого выпадения осадков.

Строительство

Ограждающие конструкции большинства зданий обладают паропроницаемостью. Исключением являются только металлические ангары и гаражи. Относительная влажность в помещении выше, чем снаружи, и пар под действием парциального давления проникает в стены.

Здания обладают паропроницаемостью, которая зависит от типа строительного материала.

В случае наличия в их толще участков с температурой насыщения или ниже он конденсируется, что приводит к таким последствиям:

1. Снижению термического сопротивления конструкции.
2. Сокращению срока службы строительного материала. При похолодании вода превращается в лед и расширяется, вызывая внутренние разрушения.
3. Развитию колоний плесени и грибка (при увлажнении поверхности).

Строительные материалы имеют разную паропроницаемость. Наименьший показатель у тяжелого железобетона (панельные дома) — 0,03 мг/м*ч*Па, наибольший — у газобетонных блоков — 0,23 (при плотности 400 кг/куб. м).

Сельское хозяйство

При снижении температуры воздуха влага конденсируется на побегах и листьях растений. При частых повторениях это провоцирует заболевания. Таким образом, знание точки конденсации водяного пара позволяет планировать профилактические и лечебные мероприятия.

Влага конденсируется на листьях растений.

В засушливых регионах, наоборот, конденсация атмосферной влаги может частично заменить систему орошения. Селекционеры работают над выведением сортов, способных усваивать воду таким образом. Тогда знание критической точки поможет определить необходимую производительность поливальных установок, если прогноз погоды в ближайшее время не предвещает дождей.

Меры защиты некоторых растений, например винограда, тоже планируют с учетом данного параметра. Если он высокий, значит, воздух содержит много влаги, и повреждения от заморозков, в т.ч. радиационных, будут умеренными.

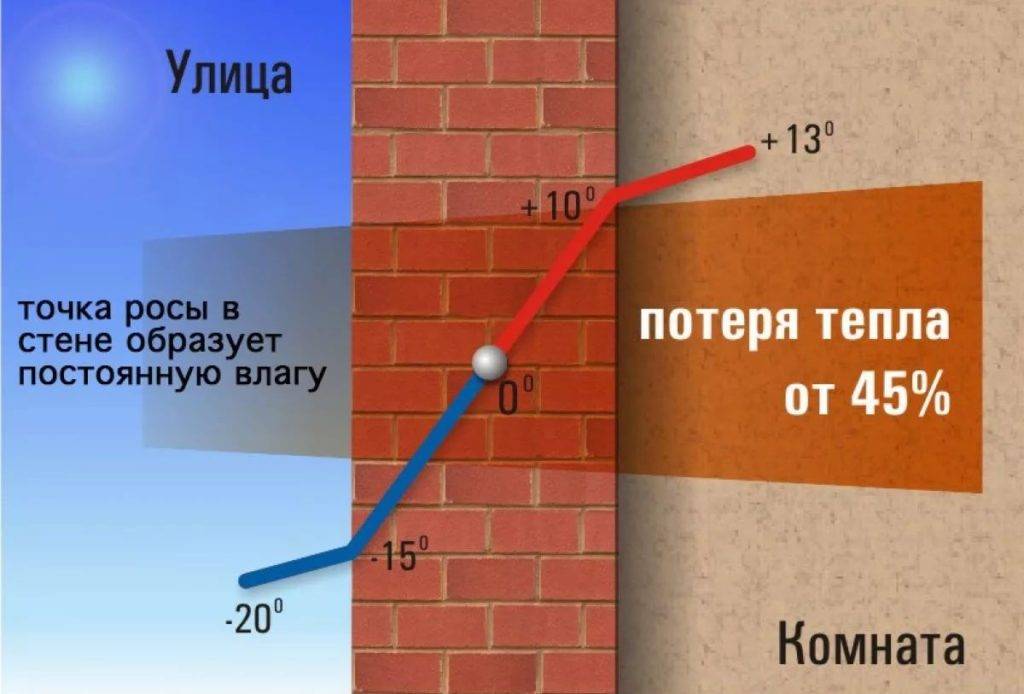

Безвредное местонахождение точки росы

Есть исключения, которые при возникновении точки росы совершенно не вредят стенам, окнам и другим материалам. Если, например, конденсат образуется на внешней стороне стены на теплоизоляции, это не повлияет на внутреннюю конструкцию и микроклимат.

Это наиболее благоприятное положение для точки росы, так как в холодную погоду капли влаги не будут проникать через стену. Точка росы может также располагаться на внутренней стороне самой стены, если она находится близко к внешней поверхности, чтобы внутренняя часть конструкции оставалась сухой.

Во всех остальных случаях могут возникнуть побочные эффекты. Чтобы избежать таких последствий, ни в коем случае нельзя утеплять стены изнутри. Такая изоляция приведет к следующим последствиям:

• Гниение стен изнутри. В очень плохих случаях и при очень высоких значениях точки росы может возникнуть внутреннее гниение стен. Это приводит к разрушению самого строительного материала. В результате стена может просто разрушиться.
• Влага начнет скапливаться на границе между теплоизоляцией стены и ее покрытием. В результате плесень разрастается прямо внутри стены, и ее невозможно уничтожить.
• Капли влаги будут постепенно перемещаться в сторону теплоизоляции. Если конденсат ранее появлялся только в центре, то постепенно он будет двигаться к теплоизоляции, образуя грибковые соединения.

Чтобы избежать этого состояния, необходимо регулярно проверять это значение. В случае возникновения опасных значений необходимо немедленно принять срочные меры. Однако с самого начала следует знать, что теплоизоляции не место на внутренних стенах дома.

Методы измерения точки росы в стенах

Точка росы в стенах является важным параметром для определения уровня влажности внутри помещения. Ее измерение может быть произведено с использованием различных методов:

Термогигрометр

Термогигрометр — это устройство, которое позволяет измерять температуру и влажность воздуха. Он может использоваться для измерения точки росы в стенах. Для этого необходимо поместить термогигрометр вблизи стены на несколько часов, чтобы установить уровень влажности внутри материала. Затем на основе полученных данных можно вычислить точку росы.

Электронный влагомер

Электронный влагомер — это устройство, которое позволяет измерять влажность воздуха и материалов. Он может использоваться для измерения точки росы в стенах, основываясь на измерении влажности внутри материала. Электронный влагомер может быть помещен внутрь стены на несколько часов, чтобы измерить уровень влажности внутри материала. Затем на основе полученных данных можно вычислить точку росы.

Тепловизор

Тепловизор — это устройство, которое позволяет измерять температуру поверхностей. Он может использоваться для определения точки росы в стенах, основываясь на разнице температуры на внутренней и наружной поверхности стены. Если на внутренней поверхности стены наблюдается конденсат, то это указывает на то, что точка росы достигнута и влажность внутри стены слишком высока.

Химические методы

Существуют химические методы измерения точки росы в стенах, которые основываются на реакции между водой и реагентом. Эти методы могут быть достаточно точными, но требуют специальной подготовки и проведения, поэтому обычно используются только в научных исследованиях.

Каждый из этих методов имеет свои преимущества и ограничения, поэтому выбор метода зависит от конкретных условий и задач. В любом случае, измерение точки росы в стенах поможет определить уровень влажности внутри материала и принять соответствующие меры по ее снижению, чтобы предотвратить рост плесени и грибка, а также сохранить качество и долговечность конструкций.

Регулярное измерение точки росы в стенах важно для поддержания здорового и безопасного внутреннего микроклимата в помещении, особенно в влажных климатических зонах

Устранение проблем с точкой росы в стенах

Точка росы в стенах может привести к различным проблемам, таким как появление плесени, повреждение стен и ухудшение качества воздуха в помещении. Вот несколько способов для устранения проблем с точкой росы в стенах:

1. Проверьте уровень влажности в помещении. Высокая влажность может привести к конденсации на стенах и появлению точки росы. Используйте влагомер для измерения уровня влажности и, если необходимо, принимайте меры для снижения уровня влажности в помещении, например, установка вентиляционной системы или использование увлажнителей.
2. Убедитесь, что стены хорошо изолированы. Плохая изоляция может привести к появлению конденсата на стенах и усилению проблем с точкой росы. Проверьте стены на наличие трещин, щелей и других дефектов и исправьте их при необходимости.
3. Используйте специальные материалы для стен. Существуют материалы, которые способствуют уменьшению конденсации на стенах и устранению проблем с точкой росы. Например, можно использовать специальные обои или краски, которые обладают гидрофобными свойствами.
4. Проведите тщательную вентиляцию помещения. Хорошая вентиляция помогает уменьшить уровень влажности в помещении и устранить проблемы с точкой росы. Регулярно проветривайте помещение, особенно после принятия душа или готовки еды.
5. Используйте дополнительное отопление. При низких температурах в помещении поверхности стен могут охлаждаться и приводить к конденсации и появлению точки росы. Используйте дополнительное отопление для поддержания тепла в помещении и уменьшения проблем с точкой росы.
6. Убедитесь, что окна и двери хорошо изолированы. Плохая изоляция окон и дверей может привести к проникновению холодного воздуха в помещение и увеличению конденсации на стенах. Проверьте уровень изоляции окон и дверей и исправьте дефект, если она неудовлетворительна. Можно использовать специальные уплотнители, чтобы улучшить уровень изоляции.
7. Уберите плесень, если она уже появилась. Если на стенах уже есть плесень, необходимо убрать ее как можно скорее, чтобы избежать дальнейшего распространения и ухудшения качества воздуха в помещении. Для устранения плесени можно использовать специальные средства или обратиться за помощью к профессионалам.

Точка росы при строительстве и утеплении дома

Точка росы — это температура, при которой пар, содержащийся содержится в воздухе, превращается в конденсат в виде росы

Данный параметр важно учитывать при строительстве и утеплении стен

Поэтому важно заранее выяснить, что такое точка росы (ТР) и как ее правильно определить, чтобы выяснить, в каком месте возможно будет собираться много конденсата и принять соответствующие меры

Что такое точка росы для стен?

Воздух в окружающей среде всегда включает в свой состав водяной пар, концентрация которого зависит от многих факторов. Внутри зданий пар выделяют люди и другие живые организмы. Также он поступает во внутренне пространство от различных повседневных процессов – стирки, глажки, уборки, приготовления еды и так далее.

Снаружи процент влаги в атмосфере находится в зависимости от погодных условий. Причем наполнение воздуха парами располагает своим пределом, при достижении которого следует процесс конденсации влаги и зарождения тумана.

Когда не окончательно насыщенная парами воздушная масса (влажность менее 100%) контактирует с поверхностью, чья температура на несколько градусов ниже его собственной, то конденсат образуется даже без тумана.

Дело в том, что воздух при разной температуре может вместить различное количество пара. Чем выше температура, тем больше влаги он может поглотить. Поэтому, когда воздушная смесь с относительной влажностью 80% соприкасается с более прохладным предметом, то она резко охлаждается, предел ее насыщения снижается, а относительная влажность достигает 100%.

Тогда и происходит выпадение конденсата, то есть появляется точка росы. Именно это явление можно наблюдать ранним летним утром на траве.

На заре почва и трава еще холодные, а солнце быстро нагревает воздух, его влажность у земли быстро достигает 100% и выпадает роса.

Процесс конденсации сопрягается с выделением тепловой энергии, которая была потрачена ранее на парообразование. Поэтому роса быстро сходит.

Таким образом, температура точки росы – переменная величина, которая зависит от относительной влажности и температуры воздуха в определенный момент. Чтобы определить точку росы и ее температуру применяют различные измерители — термогигрометры, психрометры и тепловизоры.

Точка росы зависит от относительной влажностью воздуха. Чем она выше, тем ближе ТР к фактической температуре воздуха. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.

Точка росы в строительстве необходима для того, чтобы понимать, соответствует ли степень утепления стен тому, чтобы не образовывался конденсат.

При значениях точки росы более 20 °С ощущается физический дискомфорт, воздух кажется душным; более 25 °С люди с болезнями сердца или дыхательных путей подвергаются опасности. Но такие значения достигаются очень редко даже в тропических странах.

Как определить точку росы?

На самом деле, чтобы определить точку росы не нужно производить сложные технические расчеты по формулам, измерять относительную влажность воздуха и т.д.

Нет смысла задумываться над тем, как рассчитать точку росы, так как это давно уже сделали специалисты.

А результаты их вычислений занесены в таблицу, где указаны значения температур поверхностей, ниже которых из воздуха с различной влажностью начинает образовываться конденсат.

Фиолетовым цветом обозначена температура по снип в помещении зимой – 20 °С, а зеленым выделен сектор, который указывает диапазон нормированной влажности – от 50 до 60%. При этом ТР колеблется от 9.3 до 12 °С. То есть, при соблюдении всех норм конденсат внутри дома образовываться не будет, так как в помещении нет поверхностей с такой температурой.

По-другому обстоит дело с наружной стеной. Изнутри ее обволакивает воздух, прогретый до +20 °С, а снаружи она подвергает воздействию — 20 °С и более. Соответственно, в толще стены температура медленно растет от -20 °С до + 20 °С и в определенной зоне она обязательно будет равна 12 °С, что при влажности 60% даст конденсацию.

Но для этого еще необходимо, чтобы водяной пар дошел до этой зоны через материал несущей конструкции. Здесь появляется еще один фактор, который влияет на определение точки росы – паропроницаемость материала. Этот параметр всегда нужно учитывать при возведении стен.

Итак, на процесс образования конденсата внутри наружных стен влияют следующие факторы:

• температура окружающего воздуха;
• относительная влажность воздуха;
• температура в толще стены;
• паропроницаемость материала возведенных стен.

Для измерения данных показателей в толще стены нет никаких анализирующих приборов. Вычислить их можно только расчетным путем.

Зачем и как учитывать точку росы при строительстве бани

Точка росы у жилого помещения стабильна и рассчитывается легче, чем значения в банных пространствах – там амплитуда температуры куда шире и активней

К тому же при расчете важно учитывать множество параметров – толщину стены, вид материала, плотность, влажность воздуха (разницу у пола и потолка), что в условиях изменяющихся значений сред практически невозможно

Если баня строится из массива, утеплять ее не рекомендовано – объект не считается жилым, имеет собственное отопление (печь, бойлер и прочее). К тому же достаточно естественной вентиляции материала – через древесные поры влага свободно выйдет на поверхность и испарится со временем, после прекращения подачи пара.

Несколько проблематичнее в плане расчетов станет баня с внутренней и/или внешней обшивкой – вагонкой, сайдингом. Под такие материалы, как правило, укладываются утепляющие маты или плиты. В этом случае правильным местом оседания конденсата считается точка на утеплителе, а не на обшивке или древесине стен и потолка. Однако, в особо холодные дни, сырость может смещаться в стену. Чтобы этого не произошло, необходим верный расчет точки росы, а также грамотно подобранный вид утеплителя.

К сожалению, правильно определить местоположение будущего конденсата на стенах бани сложно, ввиду нестабильности температур и многих факторов – сухой или влажный пар, металлическая или кирпичная печь и прочее

Поэтому рекомендовано обратить внимание на способы утепления, при которых нахождение точки росы заранее известно, а также правильно выбрать утеплитель

Зависимость нахождения точки росы

Рассмотрим 3 варианта брусовой бани:

Без утепления. Точка росы располагается ближе к наружной поверхности. С повышением температуры, пар свободно проходит сквозь стены и возвращается обратно в виде конденсата. Естественная вентиляция не дает задержаться влаге внутри стены, отчего они остаются сухими

Важно лишь правильно ухаживать за баней – своевременно проветривать, убирать листья веников, проводить профилактику по защите поверхностей от влаги и ее последствий. С внутренним утеплением

Точка росы находится на поверхности стены под утеплителем

Из-за малой пропускной способности пара, обеспечено гниение под уплотнительным материалом – необходима пароизоляция. Это повлечет за собой устройство многочисленных слоев и как итог, уменьшение внутреннего пространства

Точка росы находится на поверхности стены под утеплителем. Из-за малой пропускной способности пара, обеспечено гниение под уплотнительным материалом – необходима пароизоляция. Это повлечет за собой устройство многочисленных слоев и как итог, уменьшение внутреннего пространства.

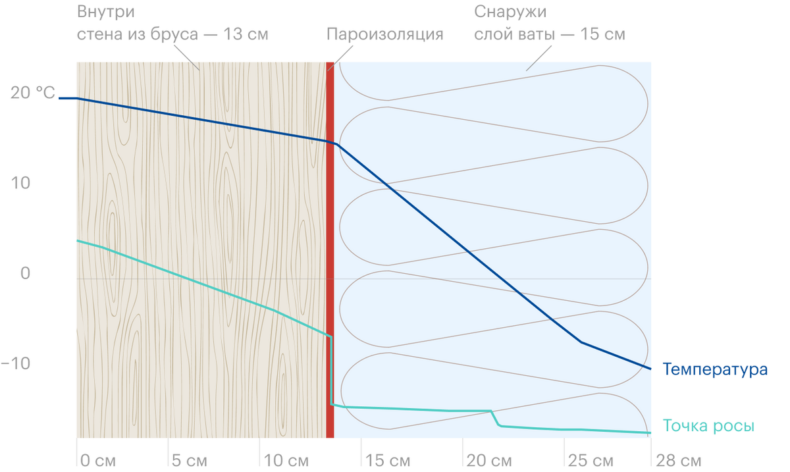

С внешним утеплением. Единственно приемлемый вариант для бани. Точка росы будет находиться в утеплителе, а стена оставаться сухой

Важно позаботиться о достаточных вентиляционных каналах между обшивкой и слоями гидро-, тепло- и пароизоляции. Зазоры в несколько миллиметров вполне обеспечат нормальную циркуляцию сухого и влажного воздуха. Важно! Перепады температур – внутри и снаружи, способны двигать точку росы

Поэтому точного расчета для нестабильных значений, то есть указать определенный участок в толще стены – нельзя

Важно! Перепады температур – внутри и снаружи, способны двигать точку росы. Поэтому точного расчета для нестабильных значений, то есть указать определенный участок в толще стены – нельзя

Выбор наружного утеплителя

Для нормальной влаго- и терморегуляции важно усматривать 2 параметра утеплителя – его толщину и гигроскопичность. Толстый слой материала сделает испарение влаги долгим, а высокая гигроскопичность сводит на нет весь смысл утепления – из-за влаги сырье слеживается, образуются пустоты

Из этого вытекает, что ватные маты – не самый лучший внешний утеплитель для бани, хотя считается экологически чистым и негорючим

Если все-таки решено использовать базальтовые или стекловолоконные рулоны, то гидро- и пароизоляция крайне необходима. Оптимальным выбором станут стирольные плиты с их небольшой толщиной и отличной теплоемкостью. Они инертны к влаге, легки в монтаже и долговечны

Из этого вытекает, что ватные маты – не самый лучший внешний утеплитель для бани, хотя считается экологически чистым и негорючим. Если все-таки решено использовать базальтовые или стекловолоконные рулоны, то гидро- и пароизоляция крайне необходима. Оптимальным выбором станут стирольные плиты с их небольшой толщиной и отличной теплоемкостью. Они инертны к влаге, легки в монтаже и долговечны.

Как изменить расположение точки росы?

Нередко дом уже построен без применения важных расчетов. При появлении неприятных явлений надо действовать быстрее, иначе стены покроются плесенью, начнут разрушаться. Есть несколько эффективных способов избавления от проблем.

Вентиляция

Обустройство вентиляционной системы позволяет быстро нормализовать микроклимат в помещении, подсушить слишком влажный воздух. Чтобы сделать систему более эффективной, в каналах вентиляции дополнительно монтируют нагнетатели. Параллельно или изолированно используют приборы осушения воздуха.

При пересушенном воздухе человеку трудно дышать, чаще возникают респираторные заболевания. Также сухость вызывает растрескивание, деформацию деревянной мебели. Потребность в установке осушителя, мощной системы вентиляции определяют по таким признакам:

• ощущение сырости, появление неприятного, затхлого запаха;
• влажная на ощупь одежда, текстиль;
• размножение грибка, плесени под обоями.

Все указанные явления характерны для сильного смещения точки росы в сторону внутренней поверхности стен. Если оно незначительное, количество влаги внутри остается мизерным. На толстые перекрытия это почти не оказывает влияния. За летний период они хорошо просыхают.

Обогрев, тепло- и гидроизоляция

Дополнительный прогрев дома достигается путем усиления интенсивности отопления. Обычно такая мера требует серьезного увеличения затрат и является довольно невыгодной экономически. Еще один вариант – использование мобильных отопительных приборов, правда, их нужно переносить, не забывать включать регулярно. Обогреватели приводят к повышению трат на электроэнергию и тоже неудобны.

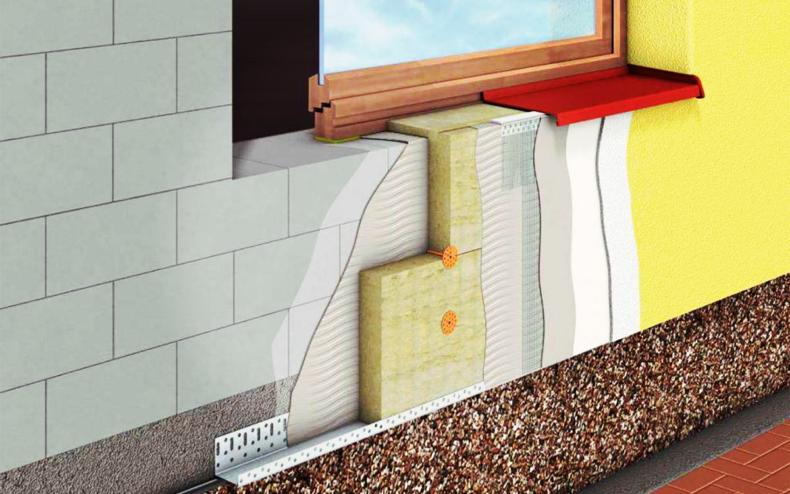

Качественная теплоизоляция строения помогает изменить положение точки росы, выведя ее на уличную поверхность стены или внутрь слоя теплоизолятора. Данный метод считается наиболее целесообразным, если сравнивать с дополнительным прогревом помещений. Также вопрос неправильного расположения точки зачастую устраняется при оклеивании поверхностей изнутри пароизоляцией. Финишная отделка будет намокать лишь при полном промерзании стен, что случается нечасто.

Способы расчёта

Чтобы избежать возможных неприятностей, вызванных повышенной влажностью в помещениях, необходимо правильно рассчитать температурное значение в перекрытиях

Важно понимать, что подобный параметр индивидуален, поэтому расчеты следует проводить для каждого отдельного строения

Рассчитать точку росы в частном доме или квартире можно следующими способами:

Расчеты по таблице

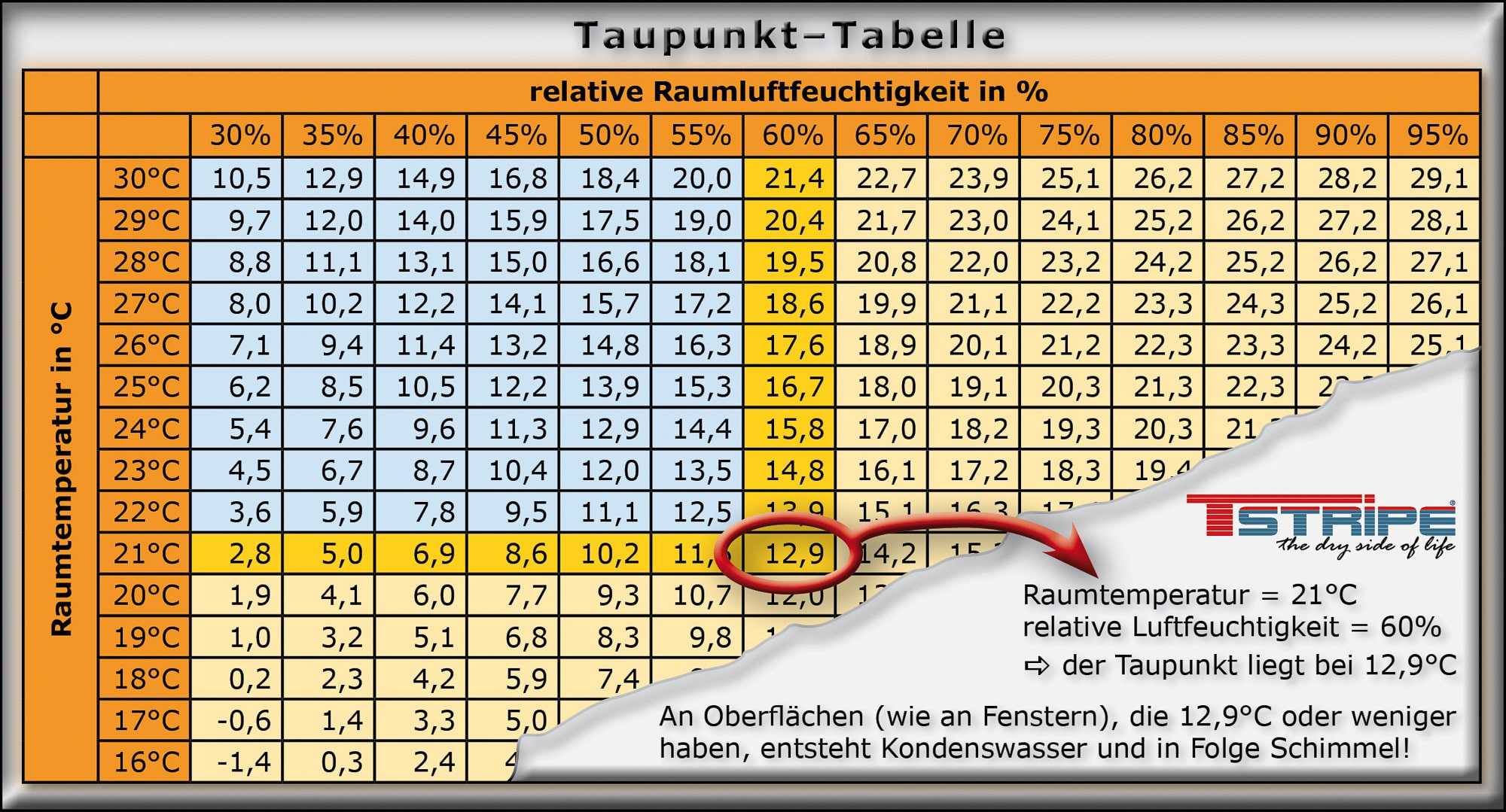

Расчет точки росы при теплоизоляции строения осуществляется на основании специальной таблицы, подготовленной по результатам данных научно-проектных организаций.

В ней указаны величины температурных режимов и относительной влажности в помещениях, при которых возможно образование конденсата на поверхностях.

Расчеты с использованием формулы

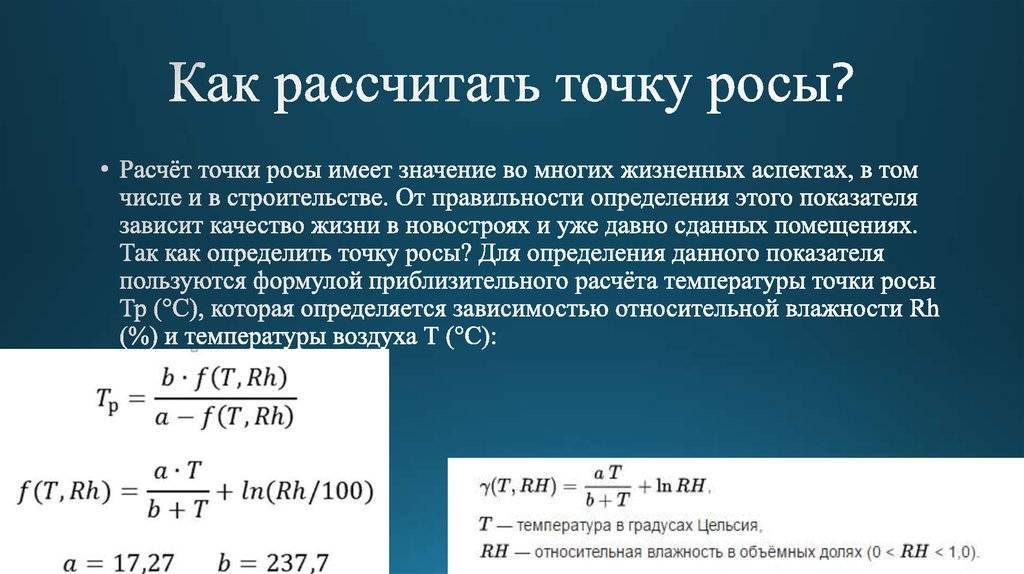

Для определения значения точки росы используется простая формула:

Tp – значение точки,

а, b – постоянные значения,

ƛ (T, Rh) – коэффициент, который можно вычислить по формуле:

T – внутренняя температура,

Rh – внутренний уровень влажности,

Ln – натуральный логарифм.

Попробуем определить значение для таких условий: температура воздуха – 23 °C, уровень относительной влажности – 60%.

Для начала необходимо найти коэффициент:

ƛ (T, Rh) = (17,27×23) / (237,7+23) + Ln (60/100) = 1,52362 + (-0,51083) = 1,01279.

Tp = (237,7×1,01279) / (17,27×1,01279) = 240,74 / 17,490 = 13,76 °C.

Важно! Чтобы посчитать натуральный логарифм, можно использовать таблицу Брадиса или онлайн-калькулятор логарифмов. Полученное значение всегда будет отрицательным. В данном случае охлаждение поверхности стены до 13,7 градусов приведет к образованию конденсата

В данном случае охлаждение поверхности стены до 13,7 градусов приведет к образованию конденсата.

Необходимые замеры для просчетов

Для получения значения точки необходимо провести основные замеры температурного и влажностного режима внутри помещений. Для этого потребуется следующее оборудование:

• Гигрометр.
• Обычный и бесконтактный термометр.

Замеры выполняются по такой схеме:

1. В помещении, где необходимо определить проблемный участок, отмеряется расстояние от пола в 55 см. На данной высоте замеряется температура воздуха.
2. На этом же уровне выполняется замер влажности.
3. В приведенной таблице выбираются полученные значения для определения точки. Для удобства можно составить простой график значений для всех помещений.
4. Далее определяется целесообразность проведения внутренних ремонтных работ. Для этого при помощи бесконтактного градусника замеряется температура различных поверхностей, например, стен, перегородок, оконных рам.
5. В завершении проводится сравнение полученных результатов. Если температура поверхности превышает температуру воздуха более чем на 5 градусов, это говорит о повышенной влажности и наличии проблемного участка. В этом случае работы по теплоизоляции требуют грамотного выбора утеплителя и определения подходящей толщины защитного слоя.

Физический термин

Все физические явления, которые изучаются в школьном курсе физики, окружают нас без перерывов на обеды, сон и праздничные дни. Вся жизнь — это физика, так или по другому уже освоенная человечеством и еще совсем неизученная. К примеру, многие явления природы, познанные учеными-физиками, нашли собственное научное осуществление в функциональной человеческой деятельности. Вот утренняя роса — красота летнего утра. Но от такой же росы, выпадающей в помещениях для жилья из-за неверно установленных окон, нарушенной гидро- и тепловой изоляции можно получить большое количество проблем. И конкретные параметры, когда влага падает на находящиеся вокруг поверхности, получили прекрасное наименование — точка росы. Если применять правильный язык предметных определений, то такой параметр считается значением температуры газа, охлаждаемом изобарически (при систематическом давлении), при котором пар перегретый, имеющийся в этом газе, приобретает сочность.

Как рассчитать точку росы

Проведение расчётов вручную по формуле – довольно точный способ. Однако для использования формулы предварительно надо определить несколько других показателей. Выглядит формула следующим образом.

Формула для расчёта точки росы

Как видно из рисунка, a и b – постоянные величины. Т – температура воздуха. Rh – относительная влажность воздуха. Такой метод подсчёта даст результат с погрешностью в 0,5ºС.

Поскольку расчёт с помощью формулы вручную подходит не всем (из-за недостаточных знаний в математике либо отсутствия времени), в сети Интернет в открытом доступе размещены онлайн-калькуляторы, которые рассчитывают точку росы на основании введённой информации. Пользоваться ими совершенно несложно: надо только ввести исходные данные (температура атмосферного воздуха и относительная влажность). Результат расчётов появится на экране.

Такие программы при расчёте учитывают множество параметров:

Населённый пункт, в котором построено (строится) здание. Тут же появляется статистика среднемесячных температур, относительной влажности, давления в этом регионе. Вид помещения. Очевидно, что влажность воздуха в ванной будет выше, чем в комнате, а это в свою очередь влияет на вид допустимого утеплителя. Тип конструкции. Здесь на выбор предлагается стена, перекрытие, чердачное перекрытие и другие позиции. Слои конструкции

Здесь принимается во внимание, что находится за утепляемой стеной – другое помещение либо улица. Материал перекрытия или стены

Температура и относительная влажность внутреннего и наружного воздуха.

После заполнения всех необходимых полей программа составит график точки росы.

При необходимости быстро получить значение точки росы применяются таблицы. Данные таблиц весьма неточные и дают приблизительный результат. Зато пользоваться ими легко и быстро: достаточно только найти нужную ячейку на пересечении столбца и строки с нужной температурой и относительной влажностью воздуха.

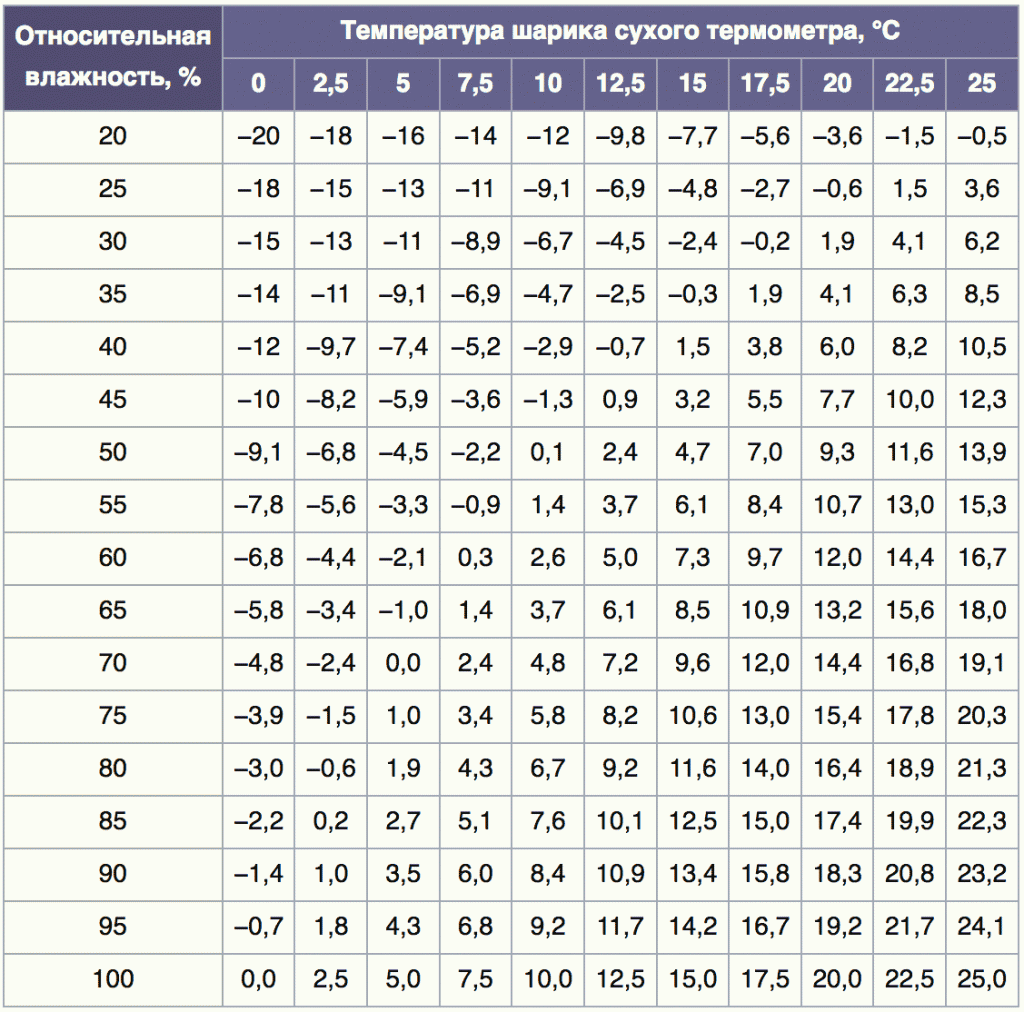

Таблица 1. Определение точки росы по двум показателям.

Определение точки росы по двум показателям

Температура измеряется термометром, влажность – гигрометром. Для удобства в данном случае подойдёт инструмент, способный замерять и температуру, и влажность воздуха – цифровой термогигрометр.

Этот инструмент сочетает в себе функции градусника и гигрометра

Кроме того, существуют приборы, сочетающие в себе несколько функций: измерение температуры, влажности, расчёт точки росы и запоминание информации.

В большинстве случаев работа с таким прибором выглядит следующим образом.

Включите прибор

Обратите внимание на заряд батареи. Поднесите наконечник сенсора к исследуемой поверхности под прямым углом

Поднесите наконечник сенсора к исследуемой поверхности под прямым углом.

Чтобы зафиксировать данные замера, нажмите кнопку Hold в меню. Так Вы сможете ознакомиться с результатом в комфортном положении прибора.

Для сохранения данных нажмите кнопку Save.

При необходимости перенести информацию на компьютер подключите прибор к сети через USB.

Скопируйте данные на компьютер.

Работа с приборами для измерения точки росы проста даже для человека без специальной подготовки. Интерфейс интуитивно понятен, а при возникновении вопросов следует обратиться к инструкции.

Для расчета точки росы используется таблица значений конденсации водяного пара в зависимости от показателей влажности и температуры. Берется значение наружной и внутренней температуры и значение наружной и внутренней влажности. Получается температура точки росы, при которой будет происходить выпадение воды из водяного пара (образование росы).

Естественно, что самый правильный вариант – это точка росы в утеплителе. В этом случае не будет никаких негативных моментов для внутренних помещений. Чтобы не было также негативных моментов для утеплителя, стоит на этапе планирования правильно подбирать тип утеплителя для стен.

Менее приемлемый вариант – это точка росы в стене дома, которая является несущей. Здесь негативные моменты для внутренних помещений будут зависеть от материала стены. Получается такая ситуация тогда, когда утеплитель смонтирован неправильно или неправильно выбрана толщина утеплителя.

Здесь хорошо видно, как будет сдвигаться точка росы в стене дома.

Самый неприемлемый вариант – это точка росы внутри помещения, на внутренней поверхности несущей стены. Обычно это случается тогда, когда дом совсем не утеплен или утеплен неправильно – изнутри.
