Как перевести амперы в киловатты и наоборот: калькулятор с описанием и для чего это нужно

Переводим ампер в киловатты и наоборот (трёхфазная сеть 380В)

Методика расчётов по переводу ампер в киловатты и наоборот в трёхфазной сети схожа с методикой расчётов для однофазной электрической сети. Разница лишь в формуле для расчёта.

Для определения потребляемой мощности в трёхфазной сети используется следующая формула:

P = √3*U*I

где: P – мощность, Вт (ватт);

U – напряжение, В (вольт);

I – сила тока, А (ампер);

Представим, что необходимо определить мощность, которую способен выдержать трёхфазный автоматический выключатель с номинальным током 50А. Подставляем известные значения в формулу и получаем:

P = √3*380В*50А ≈ 32908Вт

Переводим ватты в киловатты путём деления 32908Вт на 1000 и получаем, что мощность равна примерно 32,9кВт. Т.е. трёхфазный автомат на 50А способен выдержать нагрузку мощностью 32,9кВт.

Ток автомата определяется по следующему выражению:

I = P/(√3*U)

Допустим, мощность трёхфазного потребителя равна 10кВт. Мощность в ваттах будет 10кВт*1000 = 10000Вт. Определяем силу тока:

I = 10000Вт/(√3*380) ≈ 15,2А.

Следовательно, для потребителя мощностью 10кВт подойдёт автомат с номиналом 16А.

Сколько киловатт выдержит автомат для силы тока 16 Ампер, на 25, 32, 40, 50, 63 Ампер?

Сколько киловатт нагрузки выдерживают автоматические выключатели для на 1, на 2, на 3, на 6, на 10, на 20 Ампер?

Те самые автоматы могут быть однополюсными, двухполюсными, трёхполюсными 4-х полюсными.

Виды подключения автоматов разные, напряжение в сети может быть и 220-ь Вольт и 380-т.

То есть в начале надо определиться с этими показателями.

Ампер, это единица измерения силы тока (электрического).

Достаточно Амперы умножить на Вольты чтобы выяснить сколько кВт выдерживает автомат.

Та самая мощность, это сила тока умноженная на напряжение.

Автомат 16-ь Ампер, напряжение в сети 220-ь Вольт, подключение однофазное, автомат однополюсной:

Выдержит нагрузку 16 х 220 = 3520 Ватт, округляем в меньшую сторону и получаем 3,5 кВт.

Автомат 25 Ампер, 25 х 220 = 5 500-т Ватт, округляем 5,5 кВт.

32-а Ампера 7040 Ватт, или 7-ь кВт.

50-т Ампер 11000-ь Ватт, или 11 кВт (киловатт).

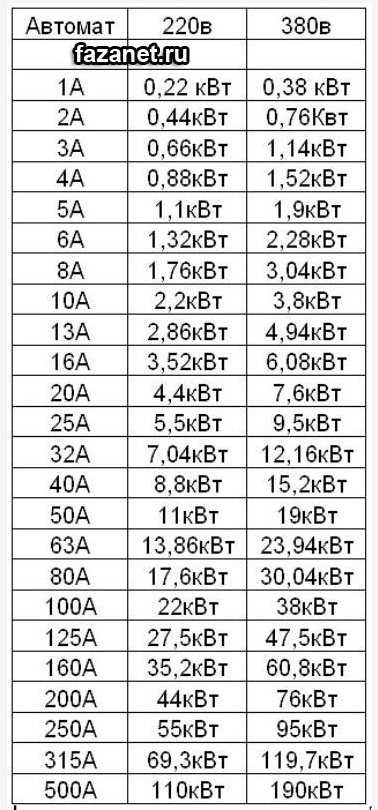

Или можно воспользоваться специальными таблицами (при выборе автоматов) с учётом мощности и вида подключения, вот одна из них, для ознакомления.

Сколько киловатт выдерживают электроавтоматы для разных значений силы тока?

Сила тока указанная на автомате в Амперах, означает что тепловой расцепитель разомкнет цепь если ток в цепи станет больше этого значения -10 Ампер, 16 Ампер, 25 Ампер, 32 Ампера и т.д.

Для однофазной сети в основном используются однополюсные и двухполюсные автоматические выключатели, номиналом от 1 до 50 Ампер (последние являются вводными на квартиру или дом) За редким исключением, по согласованию с энергоснабжающей организацией, и при технической возможности, на частные домовладения (дома, коттеджи) могут ставится автоматы и большего номинала, но чаще домашние мастера сталкиваются с автоматами имеющими ток отсечки от 1 до 50 Ампер, вот их возможности и рассмотрим.

Автоматический выключатель на 1 Ампер выдерживает 200 Ватт. (0.2 кВт)

Автоматический выключатель на 2 Ампера выдерживает 400 Ватт. (0.4 кВт)

Автоматический выключатель на 3 Ампера выдерживает 700 Ватт. (0.7 кВт)

Автоматический выключатель на 6 Ампер выдерживает 1300 Ватт (1.3 кВт)

Автоматический выключатель на 10 Ампер выдерживает 2200 Ватт (2.2 кВт)

Автоматический выключатель на 16 Ампер выдерживает 3500 Ватт (3.5 кВт)

Автоматический выключатель на 20 Ампер выдерживает 4400 Ватт (4.4 кВт)

Автоматический выключатель на 25 Ампер выдерживает 5500 Ватт (5.5 кВт)

Автоматический выключатель на 32 Ампера выдерживает 7000 Ватт (7.0 кВт)

Автоматический выключатель на 40 Ампер выдерживает 8800 Ватт (8.8 кВт)

Автоматический выключатель на 50 Ампер выдерживает 11000 Ватт (11кВт)

Но это продолжительная нагрузка, при привышении которой автомат должен отключится. При коротком же замыкании автомат отключится и при гораздо меньшей мощности потребителя. За это отвечает уже электромагнитный расцепитель.

Значения мощности в киловаттах одинаковы и для однополюсных и для двухполюсных автоматов рассчитанных на одинаковую силу тока используемых в однофазной сети 220 вольт.

Сети на 380 вольт

Перевод значений тока в мощность для трехфазной сети не отличается от вышеприведенного, только необходимо учитывать тот факт, что потребляемый нагрузкой ток распределяется по трем фазам сети. Перевод ампер в киловатты осуществляется с учетом коэффициента мощности.

В трехфазной сети нужно понимать различие фазного и линейного напряжения, а также линейных и фазных токов. Также возможны 2 варианта подключения потребителей:

  1. Звезда. Используется 4 провода — 3 фазных и 1 нейтральный (нулевой). Использование двух проводков, фазного и нулевого, является примером однофазной сети 220 вольт.
  2. Треугольник. Используется 3 провода.

Формулы того, как перевести амперы в киловатты для обоих типов соединения, одинаковы. Различие заключается только в случае соединения треугольником для расчета отдельно подключенных нагрузок.

Соединение звездой

Если брать фазный проводник и нулевой, то между ними будет фазное напряжение. Линейным называют напряжение между фазными проводами, и оно больше фазного:

Uл = 1.73•Uф

Ток, протекающий в каждой из нагрузок, такой же, как и в проводниках сети, поэтому фазные и линейные токи равны. При условии равномерности нагрузки ток в нулевом проводнике отсутствует.

Перевод ампер в киловатты для соединения звездой производится по формуле:

P=1.73•Uл•Iл•cosø

Соединение треугольником

При данном типе соединения напряжения между фазными проводами равняется напряжения на каждой из трех нагрузок, а токи в проводах (фазные токи) связаны с линейными (протекающими в каждой нагрузке) выражением:

Iл = 1.73•Iф

Формула перевода соответствует приведенной выше для «звезды»:

P=1.73•Uл•Iл•cosø

Такой перевод величин используется при выборе автоматов защиты, устанавливаемых в фазные проводники питающей сети. Это справедливо при использовании трехфазных потребителей — электродвигателей, трансформаторов.

Если используются отдельные нагрузки, соединенные треугольником, то защита ставится в цепь нагрузки в формуле для расчета используют значение фазного тока:

P=3•Uл•Iф•cosø

Обратный перевод ватт в амперы осуществляется по обратным формулам с учетом условий подключения (тип соединения).

Поможет избежать вычисления заранее составленная таблица перевода, где приведены значения для активной нагрузки и наиболее распространенного значения cosø=0.8.

Таблица 1. Перевод значений киловатт в амперы для 220 и 380 вольт с поправкой cosø.

Мощность, кВтТрехфазный переменный ток, А
220 В380 В
cosø
1.00.81.00.8
0,51.311.640.760.95
12.623.281.521.90
25.256.553.,43.80
37.859.804.555.70
410.513.16.107.60
513.116.47.609.50
615.719.69.1011.4
718.323.010.613.3
821.026.212.215.2
923.629.413.717.1
1026.232.815.219.0

Перевод ампер (А) в ватты (Вт) и ватт (Вт) в амперы (А): подробное руководство

Что такое активная и реактивная мощность переменного электрического тока?

Что такое фазное и линейное напряжение?

Как перевести киловатты в лошадиные силы?

В чём отличия схем подключения обмоток электродвигателя звездой и треугольником

Сколько ватт в киловатте?

Пересчет мощности в ток для однофазной сети

Расчет тока выполняется обычно в процессе подбора автомата, обслуживающего мощный потребитель типа прямоточного водонагревателя.

На основании выражений (1) и (2) задача решается в одно действие. Для этого достаточно разделить мощность на напряжение.

Величина мощности приводится в техническом описании устройства или же указывается прямо на его корпусе. Напряжение принимается равным 220 В, что создает некоторый запас расчета.

При указании мощности в киловаттах в расчет добавляется одно действие: необходимо предварительно перевести киловатты в ватты с учетом формулы (3).

Например, нагреватель имеет мощность 2,8 кВт. Тогда расчет тока выполняется следующим образом:

  • W = 2,8*1000 = 2800 Вт;
  • I = W/220 = 12,7 А.

Если мощность указывается в ВА или кВА, то выкладка не меняется, т.е. 3000/220 = 13,7 А (во втором случае предварительно переводим кВА в простые ВА, т.е. 3 кВА = 3*1000 = 3000 ВА).

Главной особенностью в данном случае становится то, что с учетом типового для бытовых устройств cosφ = 0,85 полезную работу будет выполнять 11,6 А (т.е. 85% всего тока), тогда как оставшиеся 2,1 А являются реактивным током, который бесполезно расходуется на разогрев проводов.

Необходимые расчёты

Сначала нужно проверить розетки, которые подключены к выбранному автомату. Иногда автоматическое устройство питает не только бытовую технику, но и приборы освещения. При неправильном монтаже электрической проводки в доме все снабжение может зависеть только от одного аппарата. Подсчитывают общее количество потребителей, складывают напряжение, которое необходимо им для работы.

В результате выйдет сумма ватт, которые поставляет автоматическое устройство этим приборам. Скорее всего, техника не будет подключена одновременно, но формула даст возможность высчитать максимальный показатель потребляемого напряжения. Если на каком-то устройстве указана не определённая мощность, а её интервал, то необходимо брать самую большую величину.

Минимальные показатели не учитываются, так как в этом случае автомат будет работать при полной нагрузке. Это недопустимо, ведь в сети случаются перебои, а это приведёт к поломке отключающего прибора. Напряжение в частных домах и на производственных предприятиях отличается. Разделяют два вида:

  • однофазная сеть — 220 В;
  • двухфазная — 380 вольт.

1 ватт сколько ампер

По формуле или еще проще

Выбираем в магазине две вещи, которые должны использоваться «в тандеме», например, утюг и розетку, и внезапно сталкиваемся с проблемой — «электропараметры» на маркировке указаны в разных единицах.

Как же подобрать подходящие друг к другу приборы и устройства? Как амперы перевести в ватты?

Смежные, но разные

Сразу надо сказать, что прямого перевода единиц сделать нельзя, поскольку обозначают они разные величины.

Ватт — указывает на мощность, т.е. скорость, с которой потребляется энергия.

Ампер — единица силы, говорящая о скорости прохождения тока через конкретное сечение.

Чтобы электрические системы работали безотказно, можно рассчитать соотношение амперов и ваттов при определенном напряжении в электросети. Последнее — измеряется в вольтах и может быть:

  • фиксированным;
  • постоянным;
  • переменным.

С учетом этого и производится сопоставление показателей.

«Фиксированный» перевод

Зная, помимо величин мощности и силы, еще и показатель напряжения, перевести амперы в ватты можно по следующей формуле:

P=I*U

При этом P — это мощность в ваттах, I — сила тока в амперах, U — напряжение в вольтах.

Такой «график соотношений» будет достоверным для сетей с фиксированным и постоянным напряжением.

«Переменные нюансы»

Для расчета при переменном напряжении в формулу включается еще одно значение — коэффициент мощности (КМ). Теперь она выглядит так:

P=I*U*КМ

Сделать процесс перевода единиц измерения более быстрым и простым поможет такое доступное средство, как онлайн-калькулятор «ампер в ватты». Не забывайте, что если надо ввести в графу дробное число, производится это через точку, а не через запятую.

Таким образом, на вопрос «1 ватт — сколько ампер?», с помощью калькулятора можно дать ответ — 0,0045. Но он будет справедливым только для стандартного напряжения в 220в.

  • Используя представленные в интернете калькуляторы и таблицы, вы сможете не мучиться над формулами, а легко сопоставить разные единицы измерения.
  • Это поможет подобрать автоматические выключатели на разную нагрузку и не тревожиться за свои бытовые приборы и состояние электропроводки.

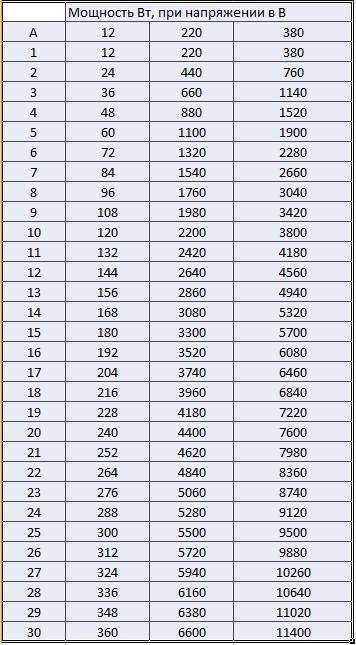

  • Ампер — ватт таблица:
612244864110220380Вольт
5 Ватт0,830,420,210,100,080,050,020,01Ампер
6 Ватт10,50,250,130,090,050,030,02Ампер
7 Ватт1,170,580,290,150,110,060,030,02Ампер
8 Ватт1,330,670,330,170,130,070,040,02Ампер
9 Ватт1,50,750,380,190,140,080,040,02Ампер
10 Ватт1,670,830,420,210,160,090,050,03Ампер
20 Ватт3,331,670,830,420,310,180,090,05Ампер
30 Ватт5,002,51,250,630,470,270,140,03Ампер
40 Ватт6,673,331,670,830,630,360,130,11Ампер
50 Ватт8,334,172,031,040,780,450,230,13Ампер
60 Ватт10,0052,501,250,940,550,270,16Ампер
70 Ватт11,675,832,921,461,090,640,320,18Ампер
80 Ватт13,336,673,331,671,250,730,360,21Ампер
90 Ватт15,007,503,751,881,410,820,410,24Ампер
100 Ватт16,673,334,172,081,56,0910,450,26Ампер
200 Ватт33,3316,678,334,173,131,320,910,53Ампер
300 Ватт50,0025,0012,506,254,692,731,360,79Ампер
400 Ватт66,6733,3316,78,336,253,641,821,05Ампер
500 Ватт 83,3341,6720,8310,47,814,552,271,32Ампер
600 Ватт100,0050,0025,0012,509,385,452,731,58Ампер
700 Ватт116,6758,3329,1714,5810,946,363,181,84Ампер
800 Ватт133,3366,6733,3316,6712,507,273,642,11Ампер
900 Ватт150,0075,0037,5013,7514,068,184,092,37Ампер
1000 Ватт166,6783,3341,6720,3315,639,094,552,63Ампер
1100 Ватт183,3391,6745,8322,9217,1910,005,002,89Ампер
1200 Ватт200100,0050,0025,0078,7510,915,453,16Ампер
1300 Ватт216,67108,3354,227,0820,3111,825,913,42Ампер
1400 Ватт233116,6758,3329,1721,8812,736,363,68Ампер
1500 Ватт250,00125,0062,5031,2523,4413,646,823,95Ампер

И ещё видео по теме:

Расчет силы тока по мощности и напряжению онлайн

Расчёт силы тока онлайн калькулятор

Онлайн калькулятор производит расчёт по нормируемому напряжению, если напряжение в Вашей местности отличается от нормальных значений, т.е. имеются значительные просадки напряжения, советуем Вам воспользоваться формулами приведёнными ниже.

Просадка напряжения. Кликабельно.

Данные формулы помогут Вам произвести более точный расчёт для Вашей сети

Обращаем Ваше внимание, что формулы для расчёта тока в сети 230 В и в сети 400 В имеют различия. Для получения более точных значений советуем использовать значения напряжения полученные путём измерения действующей величины мультиметром. I— cила тока, А;

I— cила тока, А;

P— мощность потребителя, Вт;

U— напряжение в сети, В;

cosφ — коэффициент мощности (от 0 до 1);

Расчёт силы тока по мощности и напряжению для трёхфазной сети:

I = P / ( U ×1,732 × cosφ ) ,

I— cила тока, А;

P— мощность потребителя, Вт;

U— напряжение в сети, В;

cosφ — коэффициент мощности (от 0 до 1);

Коэффициент мощности cosφ определение, теория.

Коэффициент мощностиcosφ — безмерная физическая величина, которая характеризует потребителя переменного электрического тока с точки зрения наличия в нагрузке реактивной составляющей . Коэффициент мощности показывает, насколько сдвигается по фазе переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения.Полная мощность прибора состоит из активной и реактивной составляющей (активной и реактивной мощности). Активная составляющая совершает полезную работу, то есть использует электрическую энергию и полностью преобразует в другой необходимый вид энергии. Существуют отдельные приборы, которые в основном работают на данной составляющей, это к примеру обогреватели, электропечи, электроплиты, утюги, лампочки накаливания и т.п. У данных приборов cosφ будет максимально близок к максимальному значению от 0,95 до 1.

Реактивная составляющая возникает в цепях в которых содержаться реактивные элементы, например конденсаторы, катушки индуктивности, электродвигатели различных видов. Т.е. к этой группе относятся практически все приборы в основе которых есть платы и микросхемы, а также электродвигатели. Например, электродрели, отрезные, шлифовальные машинки, штроборезы, бытовая электронная техника. У данных типов приборов cosφ будет находится в диапазоне от 0,5 до 1. Реактивная составляющая обычно считается вредной характеристикой цепи.

Активная и реактивная мощность. Кликабельно.

Анализируя вышеизложенное можно прийти к выводу, что чем меньше реактивная составляющая в нагрузке тем ближе к единице значение cosφ. Чем выше значение cosφ, тем более эффективно работает потребитель электроэнергии.

Примерные значения cosφ для некоторых типов оборудования:

  • лампы накаливания — 1;
  • обогреватели, электропечи, электроплиты и т.п. — 0,95;
  • электродвигатели — 0,85 ..0,87;
  • дрели, отрезные машинки и т.п. — 0,85 ..0,9;
  • электродвигатели компрессоров, холодильников, стиральных машин и т.п. — 0,7…0,85
  • компьютеры, телевизоры, СВЧ печи, кондиционеры, вентиляторы, энергосберегающие лампы — 0,5 ..0,8

Более точные значения cosφ зачастую можно найти в паспорте прибора или на бирке.

Источник

Проводим расчеты

Как уже говорилось, для начала исходные величины необходимо привести к единому представлены. Оптимальный вариант – к «чистым» значениям, то есть вольтам, амперам, ваттам.

Расчет для постоянного тока

Здесь – никаких сложностей. Формула была показана выше.

При расчете мощности по силе тока:

P = U × I

Если считается сила тока по известной мощности,

I = P / U

Расчет для однофазного переменного тока

Вот здесь может быть особенность. Дело в том, что некоторые виды нагрузок в работе потребляют не только обычную, активную мощность, но и так называемую реактивную. Упрощенно говоря, она затрачивается на обеспечение условий работы прибора – создание электромагнитных полей, индукции, заряда мощных конденсаторов. Интересно, что на само общее потребление электроэнергии эта составляющая особо не влияет, так как, образно говоря, «сбрасывается» обратно в сеть. Но вот для определения номиналов защитной автоматики, сечения кабеля – ее желательно принимать в расчет.

Для этого применяется специальный коэффициент мощности, иначе называемый косинусом φ (cos φ). Он обычно указывается в технических характеристиках приборов и устройств с выраженной реактивной составляющей мощности.

Значение коэффициента мощности (cos φ) на шильдике асинхронного электродвигателя.

Формулы с этим коэффициентом приобретают следующий вид:

P = U × I × cos φ

и

I = P / (U × cos φ)

У приборов, в которых реактивная мощность не используется (лампы накаливания, обогреватели, электроплиты, телевизионная и оргтехника и т.п.), этот коэффициент равен единице, и не влияет на результаты расчета. Но если для изделий, например, с электроприводами или индукторами этот показатель указан в паспортных данных,  будет правильным принять его в расчет. Разница в показателях силы тока может быть довольно существенной.

Расчет для трехфазного переменного тока

Не будем углубляться в теорию и разновидности схем трёхфазных подключений нагрузки. Просто приведем несколько видоизмененные формулы, использующиеся для расчетов в таких условиях:

P = √3 × U × I × cos φ

и

I = P / (√3 × U × cos φ)

Чтобы нашему читателю было легче произвести необходимые расчеты, ниже размещены два калькулятора.

Для обоих общей исходной величиной является напряжение. А далее, в зависимости от направления расчета, указывается или замеренное значение тока, или известное значение мощности прибора.

Коэффициент мощности по умолчанию указан, равным единице. То есть для постоянного тока и для приборов, в которых используется только активная мощность, он оставляется как есть, по умолчанию.

Других вопросов по расчету, наверное, возникнуть не должно.

Калькулятор расчеты силы тока по известному значению потребляемой мощности

Перейти к расчётам

Укажите запрашиваемые значения и нажмите«РАССЧИТАТЬ СИЛУ ТОКА»

Напряжение питания

Потребляемая мощность

Расчет проводится:

— для цепи постоянного тока или для переменного однофазного тока

— для цепи переменного трехфазного тока

Коэффициент мощности (cos φ)

Калькулятор расчета потребляемой мощности по промеренному значению силы тока

Перейти к расчётам

Укажите запрашиваемые значения и нажмите«РАССЧИТАТЬ ПОТРЕБЛЯЕМУЮ МОЩНОСТЬ»

Напряжение питания

Сила тока

Расчет проводится:

— для цепи постоянного тока или для переменного однофазного тока

— для цепи переменного трехфазного тока

Коэффициент мощности (cos φ)

Полученные значения могут использоваться для дальнейшего подбора необходимого защитного или стабилизирующего оборудования, для прогнозов потребления энергии, для анализа правильности организации своей домашней электросети.

А пример, как рассчитываются параметры для выделенной линии с последующим подбором автоматического выключателя, хорошо показан в предлагаемом вниманию видеосюжете:

Взаимосвязь основных электрических величин

Мощность и ток могут быть связаны через напряжение (U) или сопротивление цепи (R). Однако на практике применить формулу P = I2 * R сложно, так как сложно точно рассчитать сопротивление в реальной зоне.

Одно- и трехфазное подключение

Большая часть бытовой электропроводки однофазная.

В этом случае пересчет полной мощности (S) и переменного тока (I) с использованием известного напряжения происходит в соответствии со следующими формулами, вытекающими из классического закона Ома:

S = U * I

I = S / U

Сейчас широкое распространение получила практика подключения трехфазной сети к жилым, бытовым и небольшим промышленным объектам. Это оправдано с точки зрения минимизации затрат на кабели и трансформаторы, которые несет поставщик электроэнергии.

При подключении трехфазной сети на входе устанавливается трехфазный автомат (вверху слева), трехфазный счетчик (вверху справа), а для каждой выделенной цепи – обычные однополюсные устройства (внизу слева)

Сечение проводов разводки и номинальная мощность при использовании трехфазных потребителей также определяется силой тока, которая рассчитывается следующим образом:

Il = S / (1,73 * Ul)

Здесь нижний индекс «l» указывает на линейный характер значений.

При планировании и последующей разводке внутри помещения трехфазных потребителей лучше располагать в отдельных цепях. Устройства, работающие от штатного 220В, стараются более-менее равномерно рассредоточиться по фазам, чтобы не было существенного дисбаланса по мощности.

Иногда они допускают смешанное подключение устройств, работающих как от одной, так и от трех фаз. Это не самая простая ситуация, поэтому лучше всего рассмотреть ее на конкретном примере.

Пусть в схему входит трехфазная индукционная печь с активной мощностью 7,0 кВт и коэффициентом мощности 0,9. Микроволновая печь мощностью 0,8 кВт с коэффициентом пускового тока «2» подключена к фазе «А», а электрический чайник мощностью 2,2 кВт – к фазе «В». Необходимо рассчитать параметры электрической сети для этого участка.

Схема подключения устройств к сети. В этой конфигурации всегда устанавливается трехфазный переключатель. Запрещается использовать несколько однофазных выключателей для защиты

Определяем суммарную мощность всех устройств:

Si = Pi / cos (f) = 7000 / 0,9 = 7800 В * А;

Sm = Pm * 2 = 800 * 2 = 1600 В * A;

Sc = Pc = 2200 В * А.

Определяем текущую мощность каждого устройства:

Ii = Si / (1,73 * Ul) = 7800 / (1,73 * 380) = 11,9 А;

Im = Sm / Uf = 1600/220 = 7,2 А;

Ic = Sc / Uf = 2200/220 = 10 А.

Определите силу тока поэтапно:

IA = Ii + Im = 11,9 + 7,2 = 19,1 А;

IB = Ii + Ic = 11,9 + 10 = 21,9 А;

IC = Ii = 11,9 А.

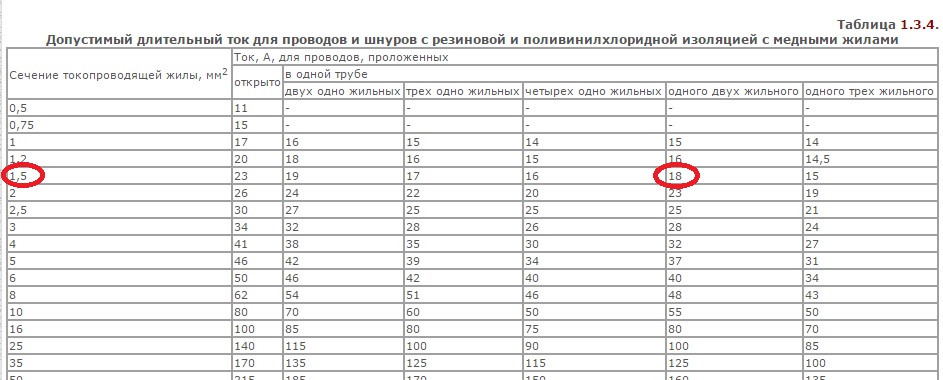

Максимальный ток при всех включенных электроприборах протекает через фазу «В» и будет равен 21,9 А. Комбинация, достаточная для нормальной работы всех устройств в этой цепи, – это сечение медных проводников 4,0 мм2 и автоматический выключатель на 20 или 25 А.

Типовое напряжение внутренних сетей

Поскольку мощность и ток связаны через напряжение, это значение необходимо точно определять. До введения ГОСТ 29322-2014 с октября 2015 года значение для обычной сети составляло 220 В, а для трехфазной – 380 В.

Согласно новому документу, эти показатели приведены в соответствие с европейскими требованиями – 230/400 В, но большинство домашних систем электроснабжения по-прежнему работают по старым параметрам.

Узнать реальное значение напряжения можно с помощью вольтметра. Если цифры намного ниже, чем ссылочные, необходимо подключить входной стабилизатор

допускается отклонение 5% фактического значения от эталонного на любой период и 10% не более чем на один час. Когда напряжение падает, некоторые потребители, такие как электрический чайник, лампа накаливания или микроволновая печь, теряют мощность.

Но если устройство оснащено встроенным стабилизатором (например, газовый котел) или имеет отдельный импульсный блок питания, то потребляемая мощность останется неизменной.

В этом случае, поскольку I = S / U, падение напряжения приведет к увеличению силы тока. Поэтому не рекомендуется подбирать сечение жил кабеля «от конца до конца» по расчетным максимальным значениям, но желательно иметь запас 15-20%.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
