Схемы подключения
Также рекомендуем ознакомиться со схемами монтажа автоматического выключателя:
На видео более подробно рассмотрены схемы подключения однополюсного, двухполюсного, трехполюсного и четырехполюсного автомата:
Обзор схем
Вот и все, что хотелось рассказать Вам по поводу данного вопроса. Надеемся, что теперь вы полностью узнали, как самому выполнить подключение автоматического выключателя к сети и каких ошибок не следует допускать.
Наглядная видео инструкция
Установка некачественного однополюсного автомата
Обзор схем
Подключение УЗО к однофазной сети без заземления
Устройство защитного отключения можно подключить в электрическую сеть, даже если заземление полностью отсутствует. Довольно часто такая ситуация встречается в зданиях старой постройки, где однофазные линии проложены силовыми кабелями, имеющими только одну фазу и ноль. Третий провод под заземление не был предусмотрен изначально.
Для решения вопроса, как подключить УЗО без заземления, схема требует полной замены проводки и устройства заземляющего контура по периметру здания. Однако большинство людей не в состоянии выполнить такие объемы работ, в первую очередь из-за их высокой стоимости. Поэтому установка УЗО выполняется без защитного заземления. В приборе предусмотрены клеммы для подключения только фазного и нулевого проводов, отдельная точка для заземления отсутствует.
Таким образом, схема подключения УЗО без заземления предполагает отключение электроэнергии, поступающей в сеть, когда во входящем и выходящем токе изменяются потенциалы. Вместе с устройством защитного отключения рекомендуется установка автоматического выключателя. Таким образом, гарантируется защита от короткого замыкания в случае повреждения кабеля. Бытовая техника не перегорает во время скачков напряжения в сети. Один аппарат УЗО не в состоянии справиться со всеми задачами, он способен лишь предотвратить утечку переменного тока.
Согласно ПУЭ, схема подключение УЗО без заземления запрещает применение устройств, реагирующих на дифференциальный ток в четырехпроводных трехфазных цепях, когда объединяется заземление и рабочий ноль. При подключении защитного устройства сразу ко всей электрической сети, ее схема значительно упрощается. В качестве исходных данных потребуются параметры имеющегося силового кабеля и суммарная сила тока при одновременном подключении всех бытовых приборов.
Подключение УЗО в частном доме без заземления выполняется в виде последовательной схемы. В случае каких-либо изменений, предусматривающих добавление новых потребителей, последовательность подключения каждого элемента должна сохраняться. Как правило, они просто подключаются на определенном участке цепи. Однофазная электрическая сеть, при отсутствии заземляющего провода, предусматривает размещение УЗО перед счетчиком электроэнергии и до распределительного щита. Далее подключаются автоматы совместно с выравнивателем напряжения. Подобная схема позволяет контролировать состояние проводки во всем доме, а не только ее отдельных линий.
В некоторых случаях установка УЗО на даче без заземления в однофазной сети предусматривает установку отдельных автоматов на линии с оборудованием повышенной мощности. Это дает возможность не отключать напряжение во всем доме при высоком напряжении.
Установка УЗО перед автоматом или после
Прибор, отвечающий за отключение линии, не реагирует на сверхтоки, поэтому не срабатывает при коротких замыканиях и перегрузках. Совместное подключение с дифавтоматом предупредит данные ситуации.
Поскольку ток замыкания превышает номинальный ток, повреждаются внутренние узлы аппарата, выгорают контакты. Модели без встроенных защитных элементов нужно ставить вместе с автоматами, которые устранят воздействие перегрузок и замыканий. При этом ток защитного автомата не должен превышать токовый номинал УЗО. К примеру, последний реагирует на 40 А. Оптимальный выключатель для него – на 36 А.
Монтаж шины на автоматы
После установки автоматов в РЩ на дин-рейку для всех групп шина просто вставляется выведенными контактами в верхние разъемы выключателей, после чего винты клемм затягиваются.
На шинах может быть отведено 12-16 контактов, если необходимо соединить всего восемь автоматических выключателей, шина легко пилится ножовкой по металлу. Для этого лучше вытащить металлическую пластину отпилит необходимый отрезок, вставить в пластиковый корпус и отпилить его на 5 мм больше. Это исключит выступание оголенной пластины наружу. Иногда для этих целей используют боковые диэлектрические заглушки.
После установки шины, в тестовом режиме, не подавая напряжения, можно проверить правильность подключения:
Для однофазной цепи включите все автоматы и проверьте линию фазы мультиместром в режиме прозвонки.

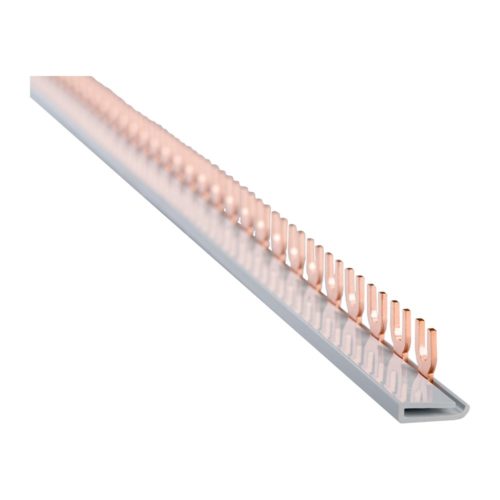

Однополюсная шина с вилочными контактами
Щупы подсоедините к входу первого и последовательно к выходу каждого в цепи подключенной к шине. Если контакт в наличии, значит, все отводы гребенки вошли в клеммные отверстия соответствующих выключателей и цепь работает нормально. После проверки можно подключать линии нагрузки к выходу автоматов.
В трехфазной цепи проводится аналогичные действия с установкой трехполюсной шины.
В этом случае автоматы в линии будут чередоваться по фазам 1-2-3, каждый четвертый выключатель будет подключен к фазе 1, пятый к фазе 2, шестой к фазе 3 и так далее в этой последовательности.
Поэтому тестовую прозвонку надо проводить с учетом этой последовательности.
Двухполюсные и четырехполюсные шины используются, когда через выключатели походят не только линии фаз, но и линии нейтрального провода.
Как подключить проводку к автомату.
Процесс установки и подключения проводки к автомату требует внимательности и знаний инструкций и схем подключения. Каждый автоматический выключатель должен соответствовать своему назначению в распределительном щитке.
Для этого следует поделить провода на узлы (прихожая, спальня, коридор, кухня, санузел, котел).
Когда все готово для подсоединения проводки к электрическим автоматам, необходимо переходить к подключению:
- сперва автомат крепится на специальную, металлическую рейку (din-рейка). Для этого с тыльной стороны автомата нужно отщелкнуть зажимной клапан вниз. Потом вставить автомат в щиток на планку и защелкнуть зажим, подняв его вверх;
- зачищаем кончики проводов. Провода крепятся при помощи специальных зажимов, потому, ослабеваем винтовые крепления и вставляем вводной провод в гнездо верхнего зажима. Затем зажимаем крепежный винт до упора, только нужно следить, чтоб не пережать его.
- в гнездо нижнего зажима вставляем провод, идущий с одного из узлов, и зажимаем его;
- один автомат уже подключен. Такую же операцию нужно провести со всеми автоматами.
После подключения силового провода к автомату необходимо подключить нулевые провода и провода заземления на соответствующие шины.
Устройство, принцип работы и типы вводных автоматов
Коммутационные устройства электрической линии, обеспечивающие защиту от перегрузок и токов короткого замыкания, называют автоматическим выключателем. Он предназначен для обеспечения сохранности электролинии при возникновении аварийной ситуации.
Это определение относится ко всем коммутационным приборам, которые смонтированы в электрощите. Основное отличие вводного автомата от линейного заключается в том, что он имеет большее значение номинального тока.
И рассчитывается в зависимости от разрешенной мощности потребления электроэнергии. Вводной автомат (ВА) — вторая ступень защиты, применяется как коммутационное устройство. При перегрузке или коротком замыкании первым должен сработать линейный элемент.
ВА имеет две степени защиты:
- Защита от перегрузки. Представляет собой биметаллическую пластину. При превышении допустимого тока она нагревается. В результате чего выгибается и приводит в действие механизм теплового расцепителя. Чем больше нагрузка, тем больший ток протекает по пластине. Скорость нагрева возрастает. И быстрее срабатывает автомат. После отключения включить устройство сразу не получится. Необходимо время, чтобы биметаллическая пластина остыла и приняла свое исходное положение. Только после этого можно включить устройство в работу.
- Защита от короткого замыкания. В автомате установлена токовая катушка (соленоид). При коротком замыкании в линии происходит мгновенное нарастание тока. Соленоид втягивает сердечник, срабатывает токовая защита и отключает электроэнергию. Время срабатывания составляет доли секунды.
Монтируются ВА перед или после счетчика электроэнергии на DIN рейку. В зависимости от питающего напряжения могут быть однополюсные, двухполюсные, трехполюсные или четырехполюсные. Двухполюсные устанавливаются при подключении однофазного напряжения 220 В.
Монтируются в квартирах многоэтажных домов. Для обеспечения электричеством коттеджей или частных домов подводится трехфазное напряжение. Для их подключения применяются четырехполюсные ВА. Раньше трехфазное напряжение не подключали, к старым домам подводилось однофазное напряжение.
В качестве вводных коммутационных систем ПУЭ запрещает устанавливать однополюсные автоматы. Из-за разброса времени срабатывания они не могут обеспечить необходимую защиту, что приведет к порче оборудования или пожару.
ВА характеризуются:
- Номинальным током. На корпус устройства наносится номинальное значение, при котором прибор может длительно работать без отключения, например, С40. Это значит, что ВА может выдерживать ток до 40 ампер бесконечно долго. Однако эти показания определены для температуры воздуха 300С. При более низкой температуре ВА выдерживает токи выше номинального.А при повышенной тепловая защита срабатывает при меньших нагрузках. Это следует учитывать при выборе места, где будет установлен вводной щит;
- Количество полюсов. Для однофазного напряжения применяют двухполюсные устройства, а для трехфазного четырехполюсные. Некоторые специалисты монтируют трехполюсные, что не обеспечивает надежной защиты;
- Важным показателем является время, за которое срабатывает автомат. При перегрузке это время может изменяться от нескольких десятков минут до нескольких секунд. Это зависит от величины тока, протекающего через биметаллическую пластину. Защита от короткого замыкания срабатывает за доли секунды.
Все устанавливаемые приборы должны согласовываться по току. Например, если на счетчике указан ток 40 А., то ВА должен быть рассчитан на ток менее 40 ампер. А линейные приборы суммарно не должны превышать ток ВА.
Автоматы разбиты на три подгруппы В, С, D:
- В – это самые «нежные» приборы. Допускают нагрузку с пусковыми токами, не превышающими 3-5 номинальных значений, указанных на ВА;
- С – распространенные автоматы, устанавливаемые в частных домах и квартирах. Превышение пусковых токов изменяется от 5 до 10 раз от номинала;
- D – применяют в сетях с большими пусковыми токами и кратковременными перегрузками. Превышение составляет 10-20 раз от номинального значения.

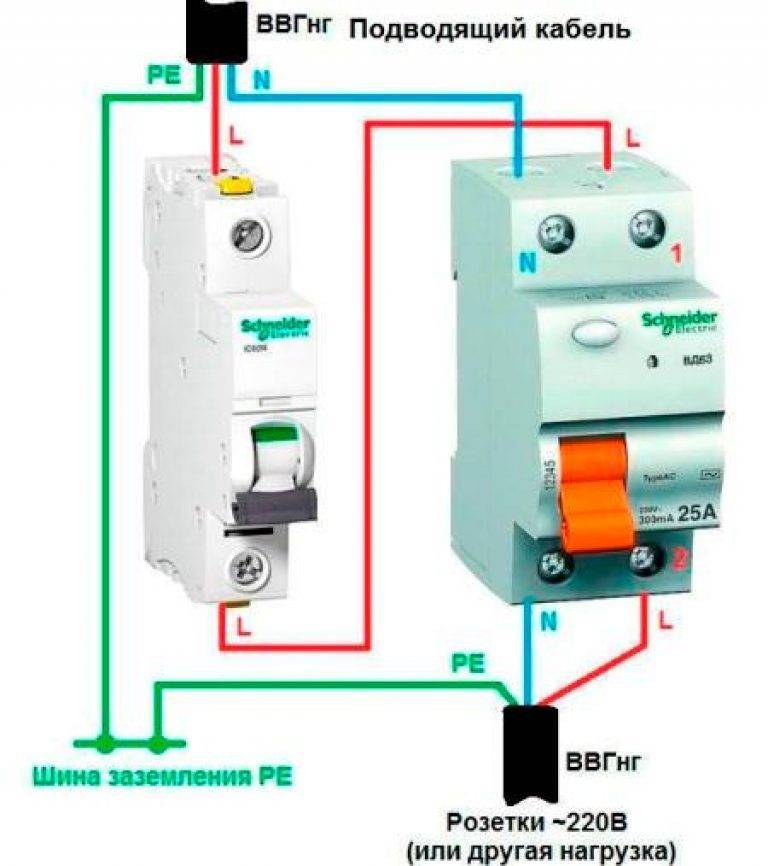

Подключение однофазного УЗО
В схеме после противопожарного разводим фазовый проводник на автоматические выключатели освещения 10 Ампер. Затем выполняем то же действие в направлении дифференциального автоматического выключателя 30мА/20Ампер.
Следующие контактные соединения направляются на 30мА/40А, после чего производим запитку трех автоматов 16Ампер, несущих ответственность за группы розеток. Подобным образом осуществляется расключение после 30мА/40А. Дальше направляем проводку к автоматам 16 Ампер, которые отвечают за другие группы розеток. Устанавливайте правильно, чтобы не читать, что делать если сработал автоматический выключатель.
Схемы подключения

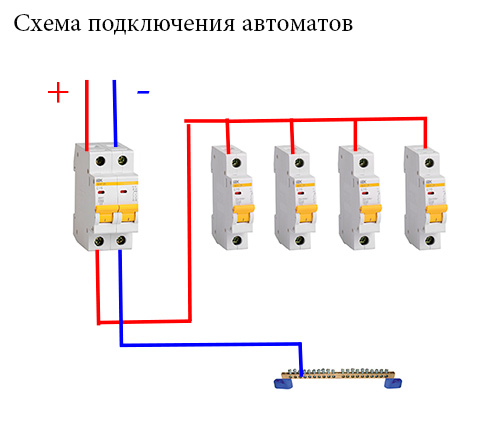

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

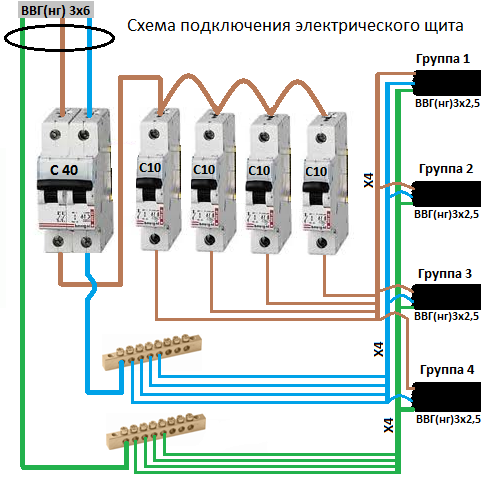

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.
Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.
Какой автомат выбрать
В процессе выбора устройства прежде всего нужно учесть предельно допустимый ток. Допустимый ток одного прибора должен быть не менее 10 А, а суммарный – не более 100 А. При расчете тока нужно учитывать, что некоторые приборы (например, холодильник) имеют повышенную мощность.
Если учесть, что на один прибор приходится не более 10 Вт, то мощность холодильника будет составлять 10 х 60 = 600 Вт. Для того чтобы не ошибиться с выбором устройства, лучше всего обратиться к специалисту.
Помимо этого, необходимо учитывать толщину проводки, потому что именно она является элементом, по которому течет электрический ток
Во внимание следует взять количество полюсов:
- Один полюс. Только для примитивных устройств.
- Два. В квартирах, где есть кондиционер, телевизор, холодильник и другие приборы, способные потреблять большую мощность.
- Четыре. В больших домах, в которых есть стиральные и посудомоечные машины, а также другие сложные бытовые приборы.
- Шесть. На промышленных объектах, например, на заводах, станциях, складах, в офисах и так далее.
- Восемь. В офисных зданиях, торговых центрах, административных зданиях и других местах, где много компьютерной техники, телевизоров, игровых консолей и т. д.
Устанавливать автоматы от большего к меньшему. Первым делом фиксации подвергается автомат, имеющий два полюса. Потом фиксируется однополюсный автомат. За ними идут устройства с маленькой мощностью.
Если в помещении установлено много электробытовых приборов, то можно установить несколько автоматов. Однако при этом следует соблюдать общие правила установки. Вначале ставят автомат на питание розетки под стиральную машину.
Затем – на розетку, предназначенную для холодильника. А уж потом на розетки с посудомойкой, бойлером и т. д. При установке автоматов учитывают, что их мощность должна быть меньше суммарной мощности всех подключенных приборов.
Подключение автоматов
Каждый автомат имеет два вида контактов: подвижные и неподвижные. И здесь зачастую возникают проблемы — к какому из них и что подключать, не нарушая технические нормы. Если обратиться к ПУЭ, то становиться ясным, что подключать питание рекомендуется к неподвижным контактам. Особых требований по этому поводу нет, но рекомендуется именно подобное подключение.
Практически все автоматы, УЗО или дифавтоматы (за исключением некоторых производителей) неподвижные контакты имеют сверху. Чтобы это понять, достаточно взглянуть на схему на передней части прибора. Именно к ним и следует подключать питание. Если смотреть на это с технической точки зрения, то принципиальной разницы нет, куда и что подключить. Поэтому, куда бы вы ни подключили питание, автомат так же хорошо будет выполнять свои функции.

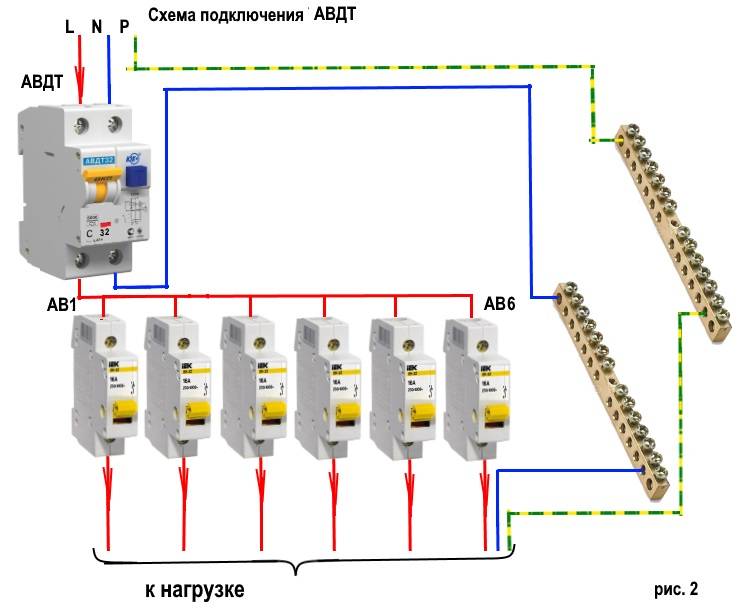

С вводной линии фазу подают непосредственно на УЗО, а нулевой провод может подаваться как непосредственно на шину, так и к соответствующей клемме УЗО, а уже с него — на шину. Фаза с защитного устройства подаётся на соединительную гребёнку автоматов.
Вводной автомат принято ставить двухполюсный, что позволяет отключать фазу и ноль одновременно. Это более безопасно и позволяет обесточить всю цепь целиком.
Провод заземления подключается к своей шине, а уже от неё идёт разводка на все приборы и розетки, что жизненно важно при эксплуатации электролинии. Также может возникнуть вопрос, как подключить автомат после счётчика
Здесь особых отличий нет. За исключением, что от входного автомата фаза и ноль будут приходить непосредственно на счётчик, на соответствующие клеммы, после чего уже на защитное устройство. В остальном вся схема подключения автоматов в щитке аналогичная
Также может возникнуть вопрос, как подключить автомат после счётчика. Здесь особых отличий нет. За исключением, что от входного автомата фаза и ноль будут приходить непосредственно на счётчик, на соответствующие клеммы, после чего уже на защитное устройство. В остальном вся схема подключения автоматов в щитке аналогичная.

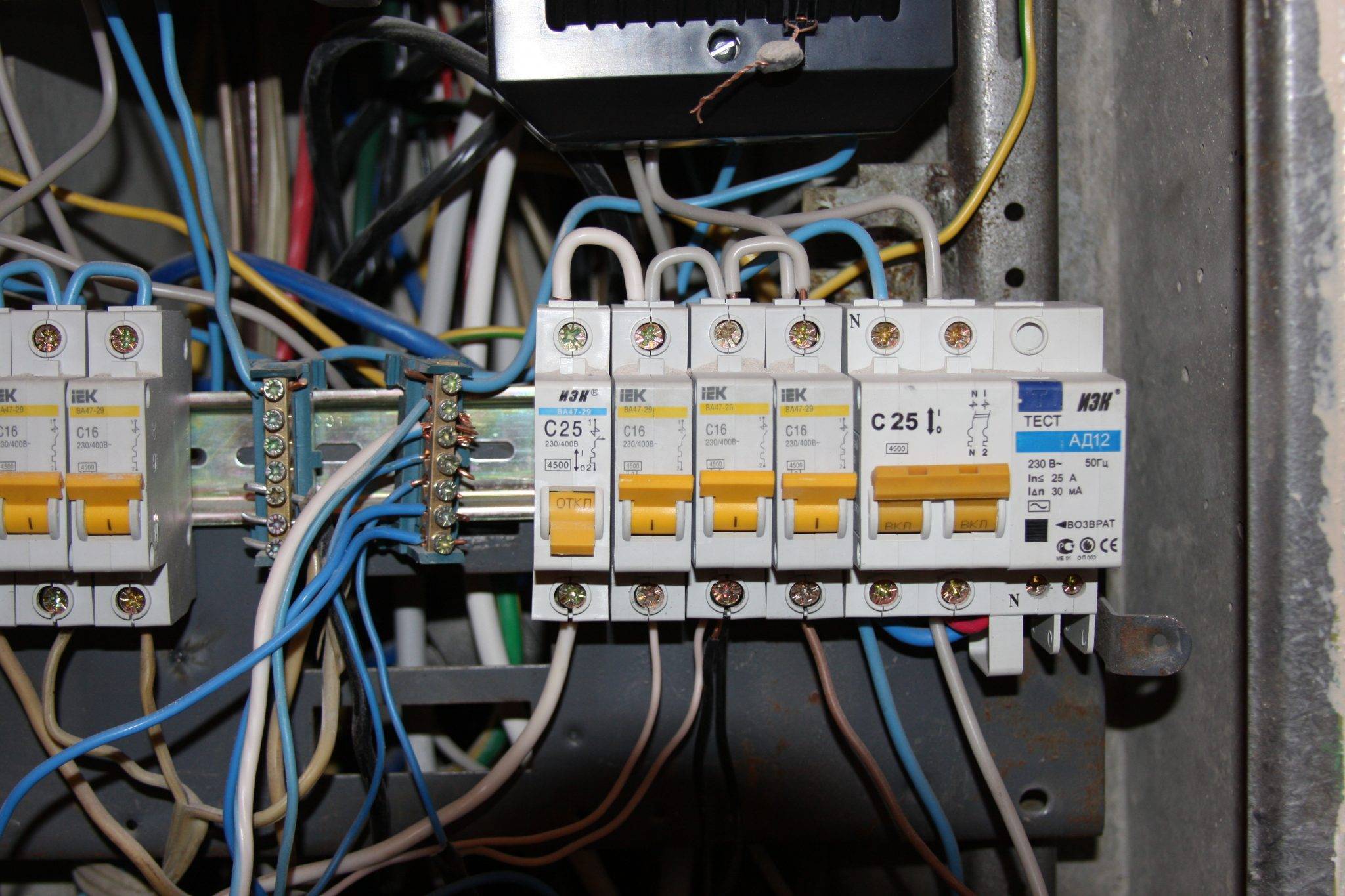

Относительно индивидуальных автоматов можно сказать, что устанавливаются они так же, как и УЗО, на ДИН-рейку до щелчка. После чего их можно расключить в соответствии со схемой.
Для соединений между автоматами желательно использовать шины, так как они более надёжны. Но если их нет, то возможен и альтернативный вариант:
- Нарезается провод необходимой длины. Его края оголяют, получается перемычка, после чего по два таких проводника вставляют в клемму и затягивают.
- Берут длинный проводник и на необходимом расстоянии зачищают изоляцию примерно на 1−1,5 см. Далее, с помощью круглозубцев, оголённые части загибают в виде петель и вставляют в клеммы, которые также зажимают.
Данные способы не столь эффективны, но могут оказаться хорошей альтернативой в некоторых случаях, чтобы соединить автовыключатели.
Сборка электрощитка своими руками 220в — дело хотя и хлопотное, но не такое уж и страшное, как может показаться с первого взгляда
Зная основы, некоторые нюансы и соблюдая необходимые меры предосторожности, вполне можно подключать автоматические выключатели самостоятельно и даже собрать целиком щиток, не прибегая к помощи специалистов
Устройство автомата
Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.
Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.

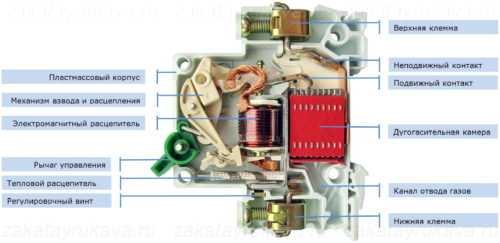

Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.
Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.
Электромагнитный расцепитель
Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».
Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.
Тепловой расцепитель
Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.
Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.
Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.
Назначение боксов для автоматов
Пластиковые и металлические ящики выполняют ту же функцию, что и распределительные щиты – организуют работу электрооборудования, служат для электромонтажа защитных устройств. В специальной литературе можно встретить и другие наименования: бокс, коробка, щиток, панель.
Основную «начинку» для заполнения бокса составляют электроавтоматы, однако по соседству с ними могут располагаться и другие защитные устройства – УЗО и дифавтоматы.
В продаже нет изделий с предустановленным оборудованием. Низковольтные боксы продаются пустыми, а автоматические устройства защиты подбираются с учетом особенностей сети и устанавливаются согласно выбранной схеме
Большие ящики вмещают в себя индикаторы, рубильники, таймеры, дифференциальные реле. Но для оснащения сети частного дома или одной квартиры установка дополнительного оборудования необязательна.
Если кроме защитного оборудования внутри коробки устанавливается прибор учета электроэнергии, то щиток переходит из разряда распределительных в категорию учетно-распределительных
Боксы монтируют в квартирах, на этажных площадках, а также на улице, если необходимо подключение к электромагистрали частного дома. Они разнообразны по конструкции, сборке и выполняемым функциям.
Щиток электрический под счетчик и автоматы — выбор места установки
Начнём с самой простой части — где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте — на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.
Для сторонников запихать всё под потолок, «для пущей безопасности, как мол раньше счётчики вешали», скажем следующее. Старые электросчётчики с предохранителями-пробками монтировались просто на стену без ящиков, потому и вешались под потолок.
Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.
При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.
Купить готовый или собрать электрощиток своими руками
Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.
Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента — отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.
Устройство автомата
Чтобы перейти к схемам подключения автомата, необходимо разобраться в первую очередь с его конструкцией. А так как нас интересует именно подключение проводов к нижним или верхним контактам прибора, то надо понимать, что оба контакта (подвижный и неподвижный) изготавливаются из разных металлических сплавов.
Когда дело касается сети переменного тока, то при коммутации автомата его контакты выгорают равномерно, и здесь разницы, куда подключать провода, нет никакой. Если автомат располагается в схеме с постоянным током, то выбор контакта подключения – важная составляющая правильной и долгосрочной работы самого прибора. При высокой величине силы тока наблюдается перенос металлов с одного контакта на другой, поэтому в таких сетях подключение питающих проводов надо производить только сверху, то есть, через неподвижный контакт.
Теперь переходим непосредственно к самому устройству автомата. Чтобы вы поняли, что находится внутри этого прибора, рекомендуем ознакомиться с рисунком ниже.
Два основных элемента, которые выполняют защитные функции автомата – это расцепители электромагнитный и тепловой.
Электромагнитный расцепитель
Этот элемент является защитным, который срабатывает в том случае, если в электрической цепи, куда был установлен сам автомат, появилось короткое замыкание. Именно в этот момент в цепи появляются токи огромной величины (практически превышающие номинальное значение тока в тысячи раз). Чтобы не сгорела проводка и бытовые приборы, включенные в розетки, расцепитель мгновенно отключает подающую сеть. Время отключения – это миллисекунды. Кстати, существует определенная маркировка по времятоковым характеристикам. Обозначается она буквами латинского алфавита и наносится на корпус самого автоматического выключателя. В быту чаще используются типы «А», «В», и «С».
Сама конструкция электромагнитного расцепителя – это сердечник (соленоид), вокруг которого расположены витки пружины. Соленоид связан напрямую с подвижным контактом автомата. А вот пружина соединяется последовательно с силовыми контактами и тепловым расцепителем. Номинальный ток слишком мал, чтобы созданный внутри катушки магнитный поток, смог втянуть сердечник и тем самым разомкнуть контакты. Как только в сети возникает короткое замыкание, то есть, появляется тог огромной величины, внутри катушки (пружины) возникают большие магнитные потоки, пружина сжимается и втягивает в себя сердечник, который в свою очередь тут же размыкает силовые контакты. А, значит, сеть будет обесточена.
Тепловой расцепитель
Этот элемент предназначается для защиты электрической цепи, если в ней начинают действовать большие нагрузки, отличные от номинальной. Это расцепитель, так сказать, замедленного действия. Он будет определенное время держать перегруз, и если последний не снизится до номинального значения, то отключит питание. Сразу оговоримся, что тепловой расцепитель не будет реагировать на скачки тока кратковременного действия.
Чисто конструктивно тепловой расцепитель представляет собой биметаллическую пластину, которая, по сути, является консолью. Ее свободный конец соединен с механизмом, который и будет разъединять контакты. При номинальном токе свободный конец пластины располагается близко к рычагу расцепительного механизма. Как только в цепи начнется перегрузка, пластина начинает нагреваться и изгибаться, тем самым действуя на рычаг, тот в свою очередь на механизм, а последний на контакты, размыкая их.
Вот такое достаточно сложное устройство автоматического выключателя и принцип действия.
Классификация автоматических выключателей
Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:
- Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
- Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
- Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
- Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.
- Тип корпусной части. Она может быть модульной, литой или открытой.
- Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.
Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:
- Возможность размыкания электроцепи на расстоянии.
- Присутствие сигнальных контактных групп.
- Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.
Пошаговая схема выбора автоматического выключателя на видео:
Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.
С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:
- Дифференциальные.
- Автоматические.
- УЗО.
УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей.
Автоматические выключатели защищают цепи от КЗ и позволяют включать и отключать питание вручную. Самым совершенным защитным устройством является дифференциальный автомат. Он сочетает в себе возможности устройства защитного отключения и обычного автоматического выключателя. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов. Управление им осуществляется за счет дифференциального тока.
В однофазных электросетях могут устанавливаться однополюсные и двухполюсные автоматы. На выбор пакетника влияет количество проводов в электрической проводке.
