Подключение к водопроводу из металлопластика
Последовательность монтажа электрических накопительных бойлеров к металлопластиковому водопроводу немного проще, чем к трубам из полипропилена. В первую очередь, это обусловлено тем, что такие системы в большинстве случаев не замуровывают, а для соединения всех элементов металлопластикового трубопровода используются фитинги.
Итак, для подключения автономной нагревательной системы к трубам из металлопластика нужно провести определённые работы.
- Перекрывается подача воды в дом.
- С помощью трубореза в нужном месте разрезается металлопластиковая труба.
- В разрезы монтируются тройники.
- В отводы от тройников вставляются или отрезки металлопластиковых труб, или сразу за запорной арматурой подключаются шланги, соединяющие, систему с бойлером.
Рассмотрим типы водонагревателей
Водонагреватели для квартир и частных домов различают по типу энергоносителя – это электрические и газовые приборы. Электрооборудование может быть накопительного и проточного действия, в то время газовые модели работают только, как проточные устройства. Нагреватели по своей форме бывают вертикальными и горизонтальными, напольными и настенными. Чтобы правильно подключить нагревательное оборудование с баком нужного объёма, рекомендуется воспользоваться нижеследующей таблицей.
Прежде чем остановить свой выбор на той или иной модели водонагревательного оборудования, надо иметь представление, как работают аппараты разного типа.
Аппараты косвенного нагрева
Нагреватели косвенного нагрева работают от теплоносителя из отопительной сети, который проходит через бак по спиральному нагревательному элементу. Он изготавливается в большинстве случаев из меди, имеющей высокую теплопроводность.
Теплоноситель в этот момент имеет максимальную температуру, поскольку в этот контур он попадает непосредственно от котла. Температура воды в таком водонагревателе в большинстве случаев не превышает 80 градусов. Во время интенсивного использования горячей воды она может снижать в момент подкачки для пополнения уровня в бойлере.
Кроме того, в любой отопительной системе, желательна установка резервной тепловой установки на альтернативном виде топлива. Обычно это котел меньшей мощности.
Его и можно переключить на водонагреватель по отдельному контуру. Водопроводная и отопительная система при этом несколько усложняется, но не настолько, чтобы подключение водонагревателя своими руками стало невозможным.
Косвенный нагрев применяется, как резервная система горячего водоснабжения во время отопительного сезона.
Накопительные водонагреватели
Название говорит о том, что бойлер накопительного типа обладает ёмкостью, в которой накапливается определённый объём горячей воды, необходимый для удовлетворения нужд всех проживающих в квартире или доме.
В баке установлен термостат, который управляет ТЭНами, поддерживая постоянную температуру рабочего объёма воды (около 70С.). Например, для семьи из 5 человек достаточно установить накопительный водонагреватель с баком 50 литров. Есть модели объёмом 150 литров.
К плюсам следует отнести то, что накопители обладают большим запасом производительности. Большие баки способны поставлять горячую воду одновременно для умывальников, душевых установок и ванных, также для кухонных моек в течение всего времени подключения.
Единственным недостатком таких агрегатов является то, что после полного расхода рабочего объёма горячей воды приходится ждать полной заправки и нагрева в течение часа – полтора.
Проточные
Приборы снабжены небольшими ёмкостями. ТЭН проточного нагревателя включается в момент открытия крана. Быстрый нагрев происходит за счёт протока жидкости через раскалённую спираль. В отличие от накопительных аппаратов проточные модели из-за краткосрочности воздействия нагревательных элементов не могут нагревать воду до высоких значений температуры.
Клапан на кране регулирует восполнение уровня воды в баке по мере её расхода из централизованного водопровода или резервной ёмкости на приусадебном участке.
Несмотря на это, проточные нагреватели доказывают свою эффективность, как резервные мощности во время сезонных и аварийных отключений горячего водоснабжения. Они пользуются большим спросом у дачников, которые устанавливают их в душевых кабинах.
Газовые
Газовые колонки относятся к водонагревателям проточного действия. Их стали массово устанавливать в СССР в начале 60-хгодов прошлого века, когда в стране началось строительства многоэтажных газифицированных жилых домов. Нагрев в таких приборах осуществляется следующим образом — вода из водопровода поступает в спиральный водовод вокруг медного коробчатого экрана, внутри которого газ сгорает в горелках (колосниках).
В исходном положении газовый фитиль постоянно горит. При повороте крана, поступающая из водопровода вода открывает клапан, и газ начинает поступать в колосники, где загорается от фитиля. У разных моделей температура воды регулируется в ручном или автоматическом режиме. Но у всех при внезапном отключении водоснабжения автомат перекрывает поступление газа.
Критерии безошибочной установки оборудования
Следует придерживаться рекомендаций:
- в большинстве случаев водонагреватели выпускаются без питающего кабеля, его нужно подключать самостоятельно, но сначала необходимо правильно определить сечение — в соответствии с мощностью агрегата;
- при выборе фитингов учитывают диаметр коммуникаций и размер патрубков;
- недопустимо подключать трубы централизованной системы меньшего сечения, чем у патрубков, это считается грубым нарушением процесса монтажа, однако рекомендуется соединять коммуникации большего размера и патрубки малого диаметра;
- предусматривается возможность установки автоматического выключателя, что позволит предотвратить выход бойлера из строя.
Технология подключения проточного водонагревателя
Монтаж узлов и деталей схемы производится в таком порядке:
- На магистрали ХВС и ГВС устанавливаются тройники для присоединения регулировочного, управляющего и контролирующего оборудования;
- Монтаж в тройники магистрали шаровой запорной арматуры, которая будет перекрывать подачу в случае ремонта, профилактики или аварии. Кроме того, такие шаровые краны позволят при наличии центрального ГВС переключаться с автономной системы подачи горячей воды на основную;
- Тройники на холодном и горячем трубопроводе подключаются к соответствующим патрубкам бойлера на гибкие шланги высокого давления. Если точки водоразбора установлены на большом расстоянии от нагревателя, то вместо шлангов можно использовать ПВХ, стальные или металлопластиковые трубы;
- Электрическая розетка для подключения проточного нагревателя должна подключаться с заземлением, так как ТЭН агрегата контактирует с водой. Также между розеткой и точкой подключения к электросети рекомендуется установить УЗО;
- Устанавливается ионообменный фильтр.

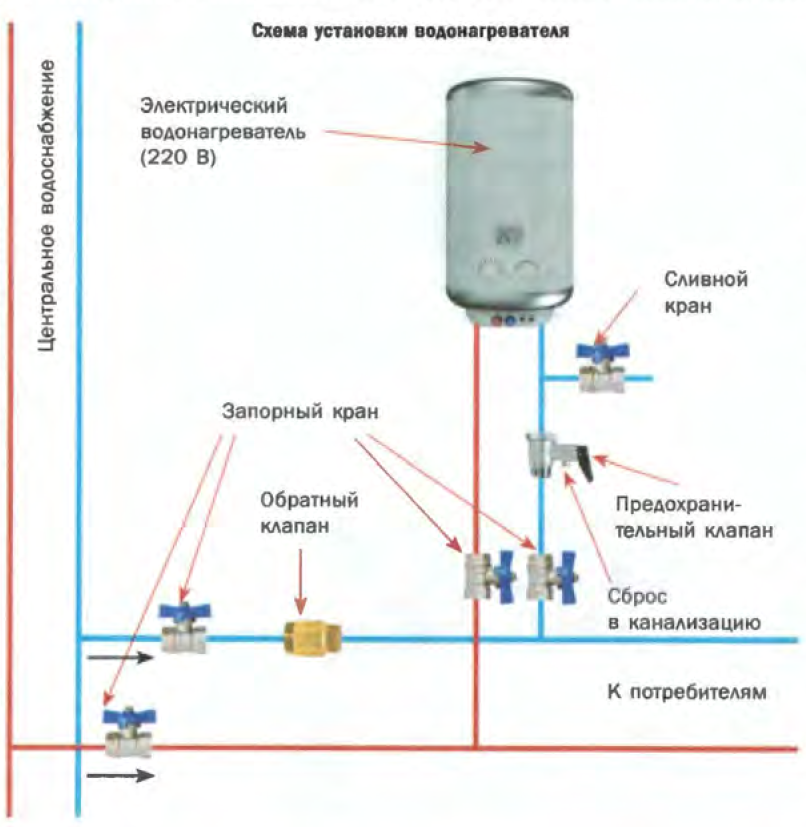

Простая схема установки водонагревателя
Чтобы безошибочно произвести процесс подключения бойлера к водопроводу, необходимо следовать инструкции:
- Первым делом необходимо установить стояки холодной и горячей воды.
- Подвести трубопроводы к уже установленному смесителю.
- Установить электрический водонагреватель.
- Подвести к нему трубы холодной и горячей воды.
- Если возможна ситуация, когда давление в магистрали превышает шесть атмосфер, то необходимо установить редуктор давления для понижения входного давления в бак.
- На входе холодной воды в электронагреватель необходимо установить шаровой кран и предохранительный клапан. Последний выполняет две важные функции: защищает водонагреватель от избыточного давления и защищает от опустошения внутреннего бака.
- На том же входе холодной воды необходимо установить тройник с шаровым краном, который даст возможность слива воды из водонагревателя.
- На трубопроводе горячей воды также необходимо установить шаровой кран.
В теории процесс подключения водонагревателя к водопроводу несложен, однако нужно отслеживать, чтобы во время монтажа случайно не допустить ошибку.
Подготовительные работы
Независимо от того, где вы собираетесь проводить установку: в квартире или в доме, важно правильно выбрать место размещения. Подробнее читайте в отдельной статье: «Установка водонагревателя своими руками»
Лучше всего расположить бойлер в ванной комнате или туалете. На кухне рекомендуется размещать небольшой прибор проточного типа для использования мойки. Позаботьтесь о том, чтобы после установки ко всем узлам техники оставался свободный доступ. Даже если вы встраиваете корпус под раковину или в нишу, оставляйте место для обслуживания.
Что еще нужно учитывать:
- Прочность стены. Бак объемом 100 литров должен устанавливаться на прочную стену и крепиться стальными анкерами.
- Близость коммуникаций — холодного водоснабжения. Чем короче трубы, тем меньше тепла теряет жидкость.
- Нагреватели с электрической системой правильно включать прямо в щиток, используя медный кабель.
Какие инструменты и материалы понадобятся:
- строительная рулетка, уровень;
- дрель или перфоратор;
- разводные ключи;
- для подключения к трубопроводу понадобятся тройники-фитинги;
- запорные краны;
- фум-лента или пакля для герметизации соединений;
- гибкие шланги;
- трубы для соединения — они должны выдерживать горячую воду.
Также для безопасной работы нужно устанавливать защитные клапаны. Если они не идут в комплекте, их нужно купить. Предохранительный клапан спасает прибор от избыточного давления. Обратный клапан не позволяет жидкости утекать из бака, если давление в магистрали отсутствует.

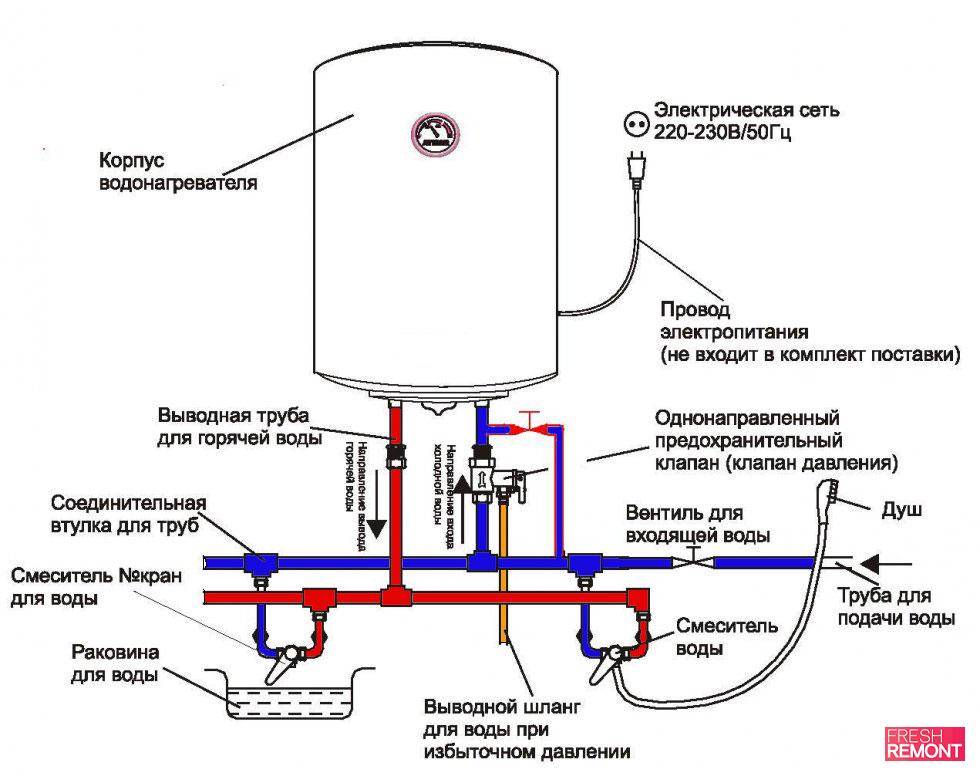

Схема подсоединения указана на картинке:
Общие правила
Если вопрос с выбором водонагревателя уже решился, и куплен настенный вариант электрического агрегата, можно приступить непосредственно к его монтажу. Но перед этим следует учесть некоторые нюансы.
- Первым делом требуется определить место монтажа устройства. Расположение агрегата должно быть таким, чтобы с легкостью можно было проводить профилактические и, если возникнет необходимость, ремонтные работы.
- Перед тем, как установить водонагреватель, необходимо оценить, в каком состоянии находятся водопроводные трубы. Если трубы старые, рекомендуется их заменить полностью или хотя бы участок врезки.
- В подавляющем большинстве случаев устройство крепится на стену (исключением может быть монтаж бойлера косвенного нагрева, который может быть и напольным, и настенным), поэтому стена должна выдерживать нагрузку в 2 раза больше, чем емкость бака. Например, при объеме бака 100 литров, стена должна выдерживать массу 200 кг. Конечно же, гипсокартон для этих целей не подойдет.
- В случае монтажа водонагревателя на даче на деревянную стену, убедитесь в ее прочности.
- Кроме того, поскольку в агрегате используются мощные ТЭНы, то перед тем, как повесить водонагреватель, нужно учесть, что проводка должна выдерживать определенную нагрузку. Поэтому рекомендуется провести отдельную линию от счетчика с установкой автоматического выключателя перед аппаратом. Сечение провода должно быть 2,5 мм.
Водонагреватель на укрепленной стене дачного дома
Процедура врезки в водопровод
Самыми большими сложностями чаще всего сопровождается самостоятельное подключение после того, как водопроводная система введена в эксплуатацию. Тем не менее своими руками выполнить работы не сложно.
Врезка в полипропиленовый водопровод предполагает:
- нарезку труб и присоединение тройников посредством специального паяльника;
- присоединение к тройникам труб, монтируемых к водогрейному прибору;
- подсоединение труб к водонагревателю при помощи крана и оконечной муфты;
- выполнение аналогичных работ по подключению трубы горячего водоснабжения к водогрейному прибору.
Процесс подключения бойлерной установки к водопроводной системе металлического типа осуществляется в следующей последовательности:
- подготовка места врезки с удалением загрязнений и остатков окрашенного слоя;
- установка на трубу хомута с прокладкой-уплотнителем;
- высверливание в трубе отверстия под втулку через патрубок;
- нанесение резьбы и установка «сгонов»;
- монтаж кранов;
- подсоединение кранов к трубам;
- подключение труб к водогрею.
Проще всего самостоятельно установить металлопластиковую водопроводную систему, посредством разрезки труб с установкой тройников и отводов до водонагревательного оборудования.
На заключительном этапе установленный и подключенный водонагревательный прибор заполняется водой из системы водоснабжения, после чего подключается к электрической сети с заземлением и тестируется в штатном режиме.
Необходимые инструменты
Подготовка рабочего инструмента и комплектующих изделий — один из наиболее важных этапов, позволяющих выполнить монтаж водонагревателя своими руками правильно и достаточно быстро.
С целью беспроблемной реализации схемы подключения водогрея к водопроводной системе нужно подготовить инструмент и материалы, представленные:
- измерительными приборами в виде линейки или строительной рулетки;
- труборезом ручного или электрического типа;
- паяльником;
- ударным рабочим инструментом в виде перфоратора или специальной дрели, применяемыми для просверливания отверстий, а также набор сверл;
- крепежами в виде кронштейнов и анкеров, используемыми для установки водогрейного оборудования,
- монтажными ключами для подсоединения элементов друг к другу, включая пассатижи и разводные ключи;
- тройниками в виде фитингов, предназначаемых для выполнения врезки в водопроводную систему;
- запорного типа арматурой, устанавливаемой на вход в водонагревательное оборудование, и позволяющей обеспечивать аварийное отключение прибора;
- материалами, обеспечивающими высокий уровень герметичности всех выполненных соединений, в виде пакли, специальных паст-герметиков, а также уплотнительной ленты;
- гибкими шлангами, посредством которых производится подача воды в водогрейный прибор и вывод её в систему горячего водоснабжения.
На стадии подготовки материала и инструмента в обязательном порядке учитываются все особенности конструкции водогрейного прибора и характеристики водопроводной системы.
Важно запомнить, что стандартной схемой может быть предусмотрено наращивание трубы или обустройство линии обводного типа, что потребует приобретения дополнительных труб, оптимальных по техническим параметрам и характеристикам
Как правильно подключить накопительный бойлер
Подсоединение водонагревателей «Бакси» (Baxi), «Дражице» (Drazice), «Протерм» к водопроводу выполняется одинаково. Разница лишь в материале водопровода. Мы опишем несколько типов установок.
К стальным или железным трубам
Сейчас можно обойтись без сварочных работ, когда приходилось вырезать кусок трубы и приваривать переходник. Современные производители придумали другой способ — тройник «вампир».
Работает он по принципу хомута:
- Выберите место на стояке, где будет выполняться установка.
- Зачистите его от краски и ржавчины.
- Разместите переходник, подложив резиновые прокладки.
- Равномерно закрепите его болтами.
- Через специальное отверстие электродрелью просверлите трубу.
- Закрепите кран и продолжите включение.
К полипропиленовым трубам
В данном случае понадобятся дополнительные инструменты:
- паяльник для спайки;
- ножницы для резки;
- тройник и запорная арматура для полипропиленового материала;
- муфты.
Ход работы:
- Выберите место и перекройте воду.
- Вырежьте кусок трубы, равный размеру тройника.
- Нагрейте концы с помощью паяльника и установите фитинг.
- К тройнику подсоедините отрезки арматуры.
- Поставьте муфту, а к ней подсоедините кран, от которого к нагревателю будет вести гибкий шланг.
К трубам из металлопластика
Это самое простое подключение, потому что соединять отрезки можно с помощью фитингов. К тому же материал хорошо гнется в любом направлении. Подобный водопровод обычно не замуровывают в стены.
- С помощью специальных ножниц отрежьте кусок трубы.
- Расширьте концы калибратором и вставьте тройник.
- Сдвиньте кольца и зажмите гайки.
Как соединять детали последовательно
Теперь нужно все подключить к котлу. Вы можете заглянуть в инструкцию от производителя. В нижней части бака находятся патрубки. Для прочности соединений на их резьбу наматывается ленту.
Далее действуйте так:
Используя ключ, насадите на патрубки тройники.
На тройники установите запорные краны. Это необходимо для слива жидкости. Если открыть один кран, вода сольется до определенного уровня и остановится. Если другой — слив продолжится.
К тройнику, который будет впускать поток воды, подсоединяется предохранительный клапан. Это нужно для предотвращения рециркуляции.
Монтаж накопительного водонагревателя своими руками
Перед тем, как приступить к подключению водонагревателя, следует выбрать место, где будет располагаться бойлерная установка. Сама конструкция весит немного, но когда набирается вода, то вес значительно возрастает. Если вы решили приобрести установку объемом свыше 80 литров, то лучше монтировать его на несущих стенах — другие попросту не выдержат. В случае покупки стандартного, не слишком большого, то, как правило, из-за габаритов и желания сократить расстояние между самим устройством и трубами мест для монтажа бойлера в квартире остаётся совсем немного — в туалете, ванной и под кухонной раковиной. Тогда их и проще спрятать, и легче подключить, несмотря на то, что установка водонагревателя своими руками — дело непростое. Вторым пунктом в списке идёт подготовка всех инструментов и закупка недостающих, если нужного размера шланга или отвёртки не найдётся.
Что понадобится для установки накопительного водонагревателя:
- Перфоратор;
- Плоскогубцы и отвёртка;
- Крюки или планка с анкерными болтами;
- Клапан с предохранителем;
- Два прочных и гибких шланга;
- Три крана Ду 15;
- ПВС-кабель 3х25;
- Дифавтомат на 16 А;
- ФУМ-лента;
- Устройство накопительного водонагревателя.
Зачастую установка бойлера своими руками происходит либо на крюки, которые крепятся к стене, либо на планку, установленную на анкерных болтах. При монтаже накопительного водонагревателя стоит учитывать, что от стен и углов до стенок бойлера должны оставаться зазоры минимум в 2 сантиметра, а крышка — свободно сниматься, если придется чинить. Измерьте размеры своего устройства и с помощью шаблона, отметьте на стене точки, куда будут вкручены болты. Проверьте уровнем, находятся ли они прямо относительно горизонтали пола.
Вставьте в дырки крюки с дюбелями и закрутите или проденьте шурупы через планку. Осталось только повесить и разобраться, как правильно подключить бойлер к водопроводу и электричеству.

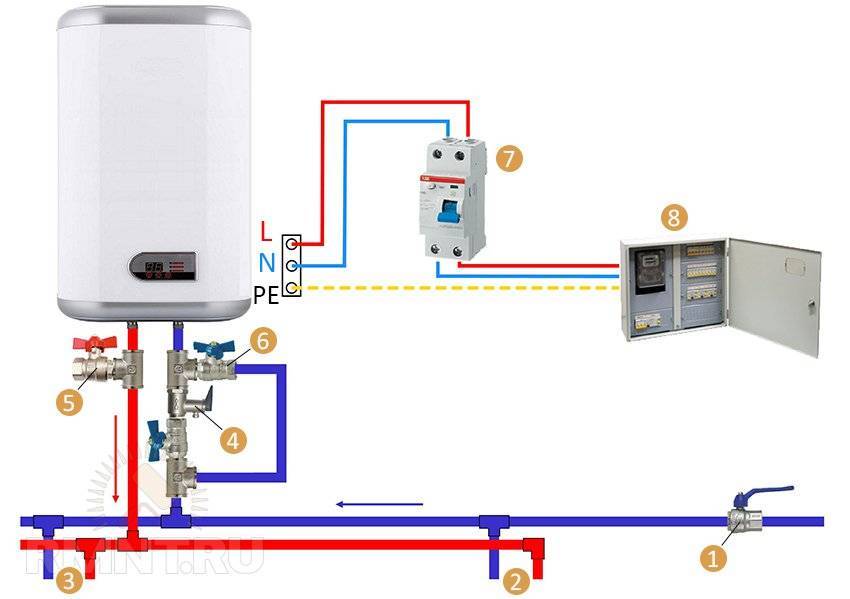

Подключение накопительного бойлера к водопроводу
Когда вопрос с тем, как установить бойлер закрыт, пора переходить к налаживанию работы. Схема подключения накопительного водонагревателя к водопроводу выглядит примерно так:
Как видите, схема обвязки бойлера довольно непростая. Соединения между основными трубами и бойлером можно сделать из металлопластиковых или гибких трубок.
Второй вариант значительно проще:
- Закрутите на трубку с холодной водой, идущей от бойлера, подходящий по размеру тройник;
- Подключите к отводу внизу клапан с предохранителем так, чтобы стрелка указывала в сторону бойлера;
- К боковому отводу прикрепите шаровой кран. Его используют для удобства при сливе воды;
- Все стыки лучше дополнительно закрепить ФУМ-лентой;
- На кран, от которого будет поступать холодная вода, так же наденьте тройник и шаровой кран;
- Соедините этот кран с клапаном гибкой подводкой, поставьте под них резиновые прокладки для прочности;
- Повторите те же действия с горячим водоснабжением; дополнительно закрепите соединения, затянув их ключом.
Если вы не можете поставить тройники на стояках, то подключите бойлер сразу через смеситель. Тогда тройник придется крепить на штуцеры горячей и холодной воды, а после трубками соединять с бойлерной установкой.
На кран с предохранителем установите змеевик, чтобы с него капала вода при нагревании и выведите её в канализацию или, в случае, когда бойлер стоит над ванной, в сливное отверстие.
Как подключить накопительный водонагреватель к сети
Если у вашей модели обнаружился готовый кабель, то подключение бойлера будет состоять только из включения в розетку. Переходники при этом лучше не использовать — напряжение будет очень высоким и сторонние кабели могут не справиться и стать причиной пожара. В остальных ситуациях придётся подключать бойлерной установки к электричеству самостоятельно. Если кабеля в комплекте к устройству нет, то используйте трёхжильный провод, лучше сечением в 2.5 мм² и подключайтесь напрямую от электрощитка.
Проложите кабель от электрощитка к водонагревателю и подключите его через дифавтомат. Затем соедините провода с клеммами на бойлере: фазу к L, нулевой к N, заземленный к PE. Всё готово. Теперь осталось сделать запуск на пробу и наслаждаться тёплой водой круглый год.
Как правильно запустить?
- Налейте в бак воды и закройте кран ГВС;
- Теперь откройте входные и выходные вентили на трубках рядом с бойлером и кран в ванной или на кухне;
- Дождитесь пока из него не потечёт ровная струя, проверьте всё трубки и соединения на наличие протечек и можете выключать;
- Подключите прибор к электричеству или к дифавтомату и начните процесс нагревания воды при помощи кнопок на передней панели.
Как безопасно повесить бойлер на стену
Определившись с местом, следует внимательно подойти к креплению агрегата на стене. Стандартная система монтажа предусматривает анкерное крепление, когда в стене высверливается два отверстия под пластиковые дюбеля, диаметром не менее 10 мм и длиной не менее 120 мм (глубина входа в стену). В них вкручиваются металлические анкера, на которые и подвешивается бойлер через специальные промоушины в металлической планке бойлера.
Крепежная система водонагревателя
Намечая места сверления, следует использовать рулетку и уровень, чтобы крепежи были выполнены в единой плоскости
Это позволит повесить водонагреватель ровно и без перекосов, что имеет важное значение
Обычно расстояние между анкерами составляет 20 см
Высота крепления бойлера обычно выбирается из удобства его будущего обслуживания, а также габаритных размеров самого устройства
Важно помнить, что вешать бойлер следует только на прочную стену из кирпича, бетона или дерева (в деревянном доме). Чтобы просверлить отверстия в бетонной стене следует использовать ударную дрель или перфоратор. Сверла в таком случае должны иметь победитовый наконечник
Сверла в таком случае должны иметь победитовый наконечник.
Как безопасно установить бойлер на гипсокартонную стену
Если хозяева планируют вешать электробойлер в помещении с гипсокартонными стенами, то о месте его будущей установки следует позаботиться заблаговременно. В этом месте следует выполнить закладное крепление в виде одного или нескольких деревянных брусков, которые крепятся к несущей бетонной или кирпичной стене.
В алюминиевом профиле для крепления гипсокартона проделываются отверстия
Вариант использования нескольких досок
Пиломатериалы крепятся к поверхности стены в тех точках, которые не будут совпадать с расположением крепежных промоушин на планке корпуса водонагревателя.
Несколько сложнее выполнять закладные тогда, когда при отделке помещения гипсокартоном хозяева не подумали о возможности будущей установки водонагревателя. В таком случае используют химические анкера, представляющие собой специальный густой состав, который после высыхания приобретает высокую прочность. После высверливания глубоких отверстий, в него с помощью монтажного пистолета вводится раствор, в который аккуратно закручивается металлическая шпилька с гильзой соответствующей длины. Спустя сутки на такое крепление можно вешать бойлер.
Вкручивание металлической шпильки с сетчатой гильзой
Такая работа требует предельной аккуратности и точного расчета, так как раствор должен полностью заполнить отверстие, что обеспечит хорошую прочность и возможность выдержать большой вес бака с водой.
Монтаж на деревянную стену
Если деревянная стена является несущей и представляет собой оцилиндрованный или профилированный брус, сечением 150 мм и более, то на него свободно можно крепить бойлер с помощью специальных дюбелей. Чтобы повесить водонагреватель высверливается отверстие под дюбель, длиной не менее 100-120 мм, причем здесь также используются болты анкерного типа.
Обычно необходимость в монтаже бойлера на деревянную стену возникает на дачах, которые часто возводятся по каркасно-щитовому типу. Часто в качестве внутренней отделки санузла в деревянном доме используется вагонка
Важно помнить, что при монтаже водонагревателя крепеж выполняется на несущую стену, что позволяет безопасно выдерживать вес в 80 и более кг
Пример монтажа бойлера на даче
Монтаж
Как выглядит установка водонагревателя своими руками?
Давайте разобьем большую задачу на несколько маленьких.
Как закрепить
В отличие от легкого проточного нагревателя, масса накопительного бойлера с водой может достигать 130-140 килограммов. В напольном исполнении выпускаются баки от 150 литров.
В общем случае бойлер навешивается только на капитальную стену (кирпичную или бетонную). Для крепления бака служат анкерные болты.
Анкеры — штатное крепление для бойлера при монтаже на капитальные стены.
Можно ли повесить накопительный нагреватель на перегородку в каркасном доме или гипсокартонную стену?
Да, но с парой ограничений:
- В месте крепления бойлера должна быть деревянная закладная, переносящая нагрузку на пол или элементы прочного каркаса;
- Крепеж — не анкеры, а шпильки. Он не вкручивается, а проходит сквозь стену и фиксируется с тыльной стороны гайками с широкими шайбами.
Крепление массивного бойлера на легкую перегородку: шпильки проходят насквозь через деревянные закладные.
Как запитать
В отличие от прожорливого проточного водонагревателя, для накопительного электричества нужно куда меньше — не более 3-3,5 кВт. Бойлер укладывается в пределы мощности, допустимые для обычной евророзетки. Именно она и используется для подключения прибора.
У подключения есть несколько тонкостей.
- Расположение: розетка должна находиться вне досягаемости брызг воды;
- Заземление: обязательно. Землю можно взять с корпуса щитка или с заглубленного в грунт стального листа площадью не меньше половины квадратного метра;
Заземление защитит вас от поражения током при пробое изоляции цепей питания.
Толщина проводки: она должна иметь сечение не менее 1,5 мм2 для медного провода и 2 мм2 для алюминиевого.
Как подключить к воде
Монтаж накопительного водонагревателя принято выполнять жесткими трубами. Для его подключения к подводкам ХВС и ГВС удобнее всего использовать:
| Изображение | Вид труб |
| Полипропиленовые, предназначенные для горячей воды и отопления. | |
| Металлопластиковые. Желательно — на пресс-фитингах, а не на компрессионных. Последние имеют нехорошую привычку давать течь после нескольких циклов нагрева и охлаждения. | |
| Гофрированные нержавеющие. Они стойки к гидроударам, обладают неограниченным сроком службы и гибкостью. Радиус изгиба может быть равным диаметру трубы, что сильно упрощает подгонку размеров подводок. |
Подключение подводок к баку удобнее всего выполнять американками: в этом случае трубы можно отсоединить для ремонта или замены бойлера за пару минут.
Нужна ли бойлеру какая-то обвязка?
Обязательно. В ее состав входят:
Обратный клапан. Его задача — не дать горячей воде стечь из бака обратно в водопровод при отключении водоснабжения и осушении трассы. Клапан ставится перед входным патрубком;
Устройство пружинного обратного клапана. Пластиковый затвор прижимается к латунному седлу и перекрывает воду. За его обратный ход отвечает возвратная пружина.
Подрывной (он же — предохранительный) клапан. Функция предохранительного клапана — сбросить избыточное давление при нагреве воды. С ростом температуры увеличивается ее объем, и в замкнутом пространстве бойлера и подводки (они заперты обратным клапаном, помните?) это может привести к разрушению бака или труб.
Отвод клапана соединяется дренажной трубкой с канализацией. Место его установки — между входным патрубком водонагревателя и обратным клапаном;
Схема установки бойлера. Обратный и предохранительный клапаны объединены в одном корпусе и установлены перед входным патрубком.
Внешний вид клапана. На фото — подводка к бойлеру в санузле моего дома.
Шаровые краны на входе и выходе. Они позволяют отсечь бак от системы водоснабжения на время его обслуживания (чистки от накипи, замены анода и т.д.).
Краны на подводках позволяют отсечь водонагреватель от систем холодного и горячего водоснабжения.
Чем герметизировать резьбовые соединения на клапанах?
Я использую для подмотки Тангит Унилок, полиэстеровую нить с силиконом. В ее отсутствие с таким же успехом можно подмотать резьбу льном, пропитанным быстросохнущей краской на органическом растворителе, или силиконовым герметиком. Пропитка не даст волокну загнить при контакте с конденсатом и выгореть на горячей воде.
Сантехнический лен с герметиком — подмотка с неограниченным сроком службы.
https://youtube.com/watch?v=oHGTmvo8BSE
