Как подключить люстру своими руками: пошаговая инструкция

Где фаза и где ноль у цоколя E14 и E27.

Винтовые цоколи, обозначенные маркировкой с первой буквой Е – называются цоколем Эдисона, потому что именно Томас Эдисон придумал такой тип цоколя. Типоразмеры Е27 и Е14 в быту применяются чаще всего. Цифра после буквы означает размер цоколя в миллиметрах.

Цоколь Эдисона

Многие ошибочно считают, что нет разницы, где фаза у цоколя Е27, а где ноль. На самом деле это далеко не так. Правила безопасности в электрике просчитывают все возможные случаи, чтобы максимально оградить пользователя от возможного удара электрическим током.

Представим ситуацию, что фаза подключена к боковому контакту цоколя. Если пользователь решит поменять лампу при включенном выключателе света и случайно дотронется до резьбы пальцем, то он может попасть под действие электрического тока. Или же другая ситуация: из-за ошибочного монтажа электропроводки выключатель света разрывает фазу, а не ноль. В таком случае, даже после отключения выключателя, цоколь будет оставаться под напряжением. И это может стать причиной удара током.

Именно по этим причинам фазный провод подключается к центральному контакту, а нулевой — к боковому контакту (к резьбе) цоколя Эдисона.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

• одноклавишным;
• и двухклавишным.

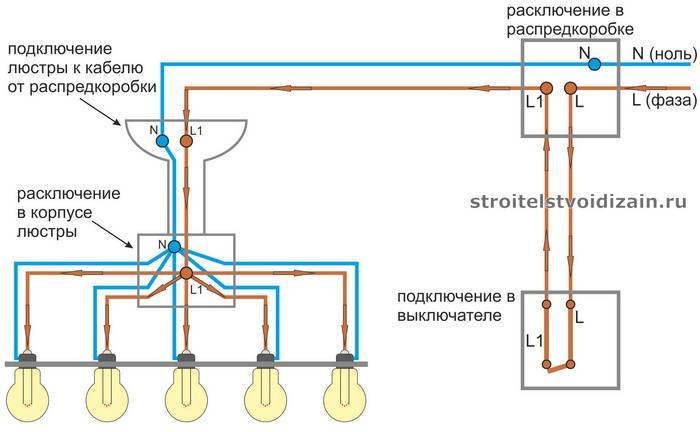

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

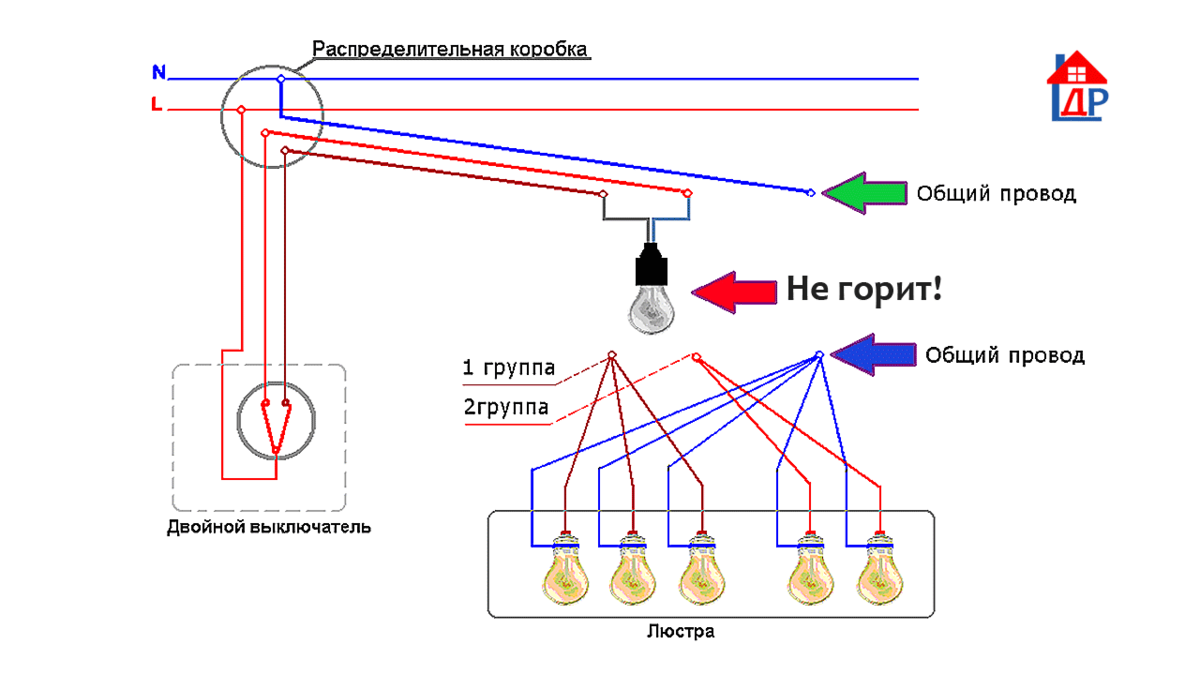

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

• подключен к выключателю через отдельную распределительную коробку;
• или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Подключение люстры 4 провода из потолка 3 из люстры. Как найти фазу

В большинстве случаев подключение люстры выполняется к уже имеющейся проводке, и, обычно, она выполнена скрытым способом. Перед подключением потребуется найти фазный провод. Если планируется подключение светильника с лампами накаливания, то фазировка некритична , но для безопасности стоит убедиться, что выключатель разрывает именно фазный провод. Если предстоит подключение светодиодной люстры или осветительного прибора с галогенной лампой, то это может оказаться определяющим для работоспособности светильника. Хотя это бывает не так часто, как считается – на входе драйвера или электронного трансформатора в подавляющем большинстве случаев стоит выпрямитель, которому фазировка не важна.

На потолке

Для нахождения фазного провода на кабеле, выведенного из потолка, надо временно подать напряжение в сеть освещения и включить настенный выключатель освещения. Дальше надо коснуться жилы каждого проводника индикаторной отверткой. Там, где лампочка индикатора загорится, там и будет фаза. С помощью мультиметра можно в этом окончательно убедиться – между найденной фазой и вторым проводом (нулем) будет напряжение около 220 вольт.

Важно! Если из потолка выходит 3 или 4 провода, то фазными могут оказаться два проводника. Поэтому индикатором надо проверить все жилы

В люстре

Клеммник люстры обычно промаркирован. Терминалы обозначены буквами:

• L – для подключения фазного проводника;
• N – под нулевой провод;
• PE или знак заземления – защитное заземление.

Буквенное обозначение клемм потолочного светильника.

Если маркировки нет, надо обратить внимание на цвет изоляции проводов. Обычно для внутренней разводки люстр применяются те же стандарты, что и для внешней:

• фазный провод может быть обозначен красным, коричневым или белым цветом;
• нулевой – синим или голубым;
• защитное заземление – желто-зеленым.

Если все провода одинакового цвета или применена другая раскраска, можно отследить соединение проводов. Защитный проводник подключается к корпусу светильника, и, скорее всего, рядом с клеммником. Если в люстре установлен электронный трансформатор или драйвер , можно отследить, какой из проводов подключен к клемме L, а какой к N. Если отследить соединение проводов не получается, можно вызвонить их с помощью мультиметра. Рациональность этого занятия каждый определяет для себя сам – в 99+ процентов случаев на работоспособность светильника фазировка не повлияет (кроме проводника PE – при наличии его надо идентифицировать обязательно!), а безопасность обеспечивается правильным подключением выключателя освещения .

На гипсокартонный потолок

Люстра закрепление на потолке из гипсокартона

Какие могут возникнуть сложности при монтаже люстры на гипсокартонный потолок? Дело в том, что важен как внешний вид гипсокартонного потолка, так и механическая прочность установленных конструкций.

Нужно заранее определиться с выбором люстры, и определить каким образом она будет закреплена. Рассмотрим основные рекомендации:

1. Место на потолке, где будет расположена тяжелая люстра, необходимо дополнительно усилить металлическим профилем. Об этом нужно позаботиться еще при изготовлении каркаса потолочной конструкции.
2. Для закрепления небольшой люстры непосредственно к гипсокартону нужно купить крепежные детали (складные пружинные дюбеля, бабочки). Усиливать ничего не нужно.

Во время работы важно соблюдать технику безопасности – обеспечить безопасное передвижение под потолком и обесточить электрическую систему

Крепим люстру к потолку из гипсокартона

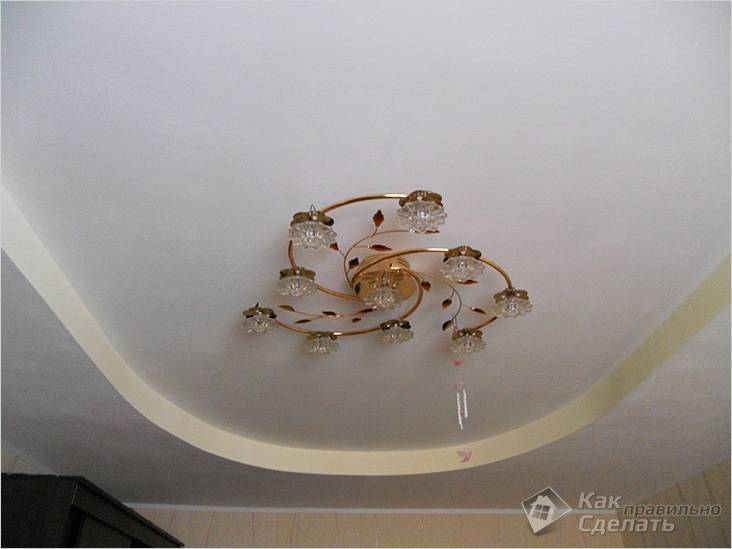

Люстра на гипсокартонном потолке

Гипсокартон отличается прочными механическими свойствами, и по этой причине установка осуществляется непосредственно к самому материалу. Но у этого метода есть ограничения.

1. Так как гипсокартонный лист может выдержать нагрузку массой до 6 кг на квадратный метр, то, учитывая эту особенность, следует при покупке отдавать предпочтение люстрам, имеющим относительно небольшой вес.
2. Нужно учитывать, что может произойти деформация гипсокартонного потолка при эксплуатации прибора, например, замена лампы или если случайно зацепить люстру рукой. Поэтому, чтобы надолго сохранить привлекательный вид потолка из гипсокартона, не рекомендуется неоднократно менять люстру, тем более не рекомендуется делать рядом со старыми отверстиями новые.

Монтаж подвесной люстры

Сначала рассмотрим вариант крепления подвесной люстры. Первым делом в гипсокартоне нужно просверлить отверстие (под выбранный крепеж) и вставить пружинный дюбель или бабочку – в этом месте люстра будет подвешена на потолке.

В намеченных точках делаются отверстия, как и в случае с подвесной люстрой, но там был крюк, а здесь мы будем использовать дюбель-бабочки, к которым будет саморезами притянута планка. Теперь самое интересное – держа люстру под потолком нужно подсоединить проводку, и только после этого можно будет закрепить люстру.

Наращивание или удлинение проводов при подключении

Наличие натяжных потолков несколько усложняет процесс подключения светильников. Связано это с тем, что они устанавливаются на 5-10 см. ниже, чем основной потолок, поэтому люстрам банально не хватает длины проводов для подсоединения к сети.

Для того, чтобы решить возникшую проблему, необходимо их нарастить, это осуществляется одним из следующих способов:

1. Установить клеммную колодку, в которой выполняется соединение. Такой вариант допустим, но этот метод является одним из наиболее ненадежных и недолговечных, поэтому по возможности от него рекомендуется отказаться.
2. Алюминиевые проводники можно соединить, придав их окончаниям форму колец. После этого берется винт типа М4, на который надевается гровер, две плоские шайбы и колечко от проводника, после чего собранная конструкция затягивается гайкой для надежной фиксации. Соединение потом закрывается изоляционной лентой или специальной защитной трубкой.
3. Медные проводники можно очень просто соединить при помощи паяльника.

Необходимо помнить, что все работы по удлинению и наращиванию проводников допускается проводить, только полностью обесточив их.

Техника безопасности

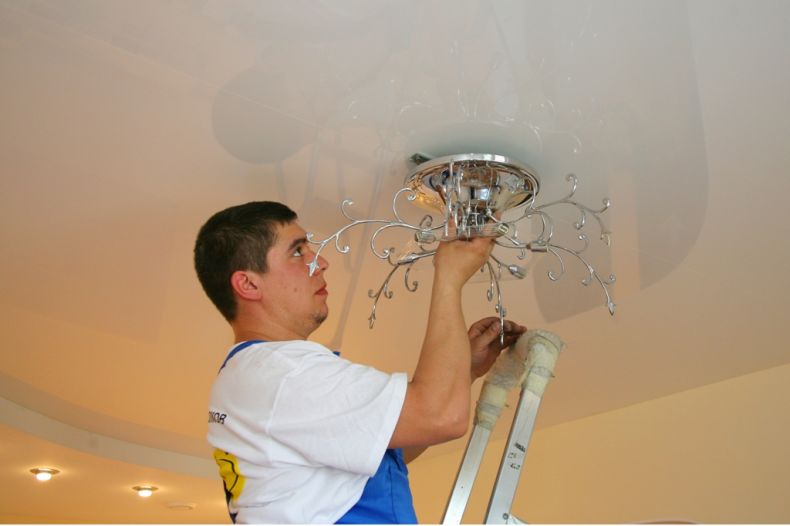

Перед подключением люстры нужно обесточить электросеть

Небрежность при работе с электричеством чревата не только испорченным прибором или сгоревшей проводкой. Поражение током может привести к тяжелой травме, инвалидности и даже к летальному исходу.

Чтобы изначально исключить такие последствия необходимо соблюдать следующие правила:

• перед началом монтажа обесточивать помещение путем отключения пакетника или выкручивания пробок в щитке;
• пользоваться инструментами с защитной изоляцией, рассчитанной на 1000 В;
• работать на прочной и устойчивой опоре, исключающей потерю равновесия;
• не использовать проводку с поврежденной изоляцией.

В первую очередь необходимо определить полярность жил в кабеле и найти заземление. Для этого используется индикатор или многофункциональный тестер. О наличии фазы свидетельствует свечение лампочки или изменения показаний на дисплее.

Если линия новая, провода имеют изоляцию определенного цвета:

• фаза — коричневый (черный);
• ноль — синий;
• заземление — желто-зеленый.

Начинающие мастера считают, что подсоединять провод к выключателю можно в любом порядке, не зная что будет, если перепутать фазу и ноль при подключении люстры. Если вставить выключатель в разрыв нуля, лампа окажется под постоянным напряжением, независимо от положения клавиш. Это чревато ударом тока при замене сгоревших изделий и мерцанием светодиодных ламп. Правильно подключать нужно только в разрыв фазы.

Способы соединения проводов

Соединить провода в люстре можно следующими способами:

• Скрутка. Допускается в тех случаях, когда жилы сделаны из одного металла. Запрещается соединять медь и алюминий, так как в результате электрохимической реакции развивается коррозия, нарушающая контакт. Скрутка закрывается пластиковым колпачком или обматывается изолентой.
• Болт с гайкой и шайбами. Концы проводов вставляются между шайб, после чего гайка затягивается. Узел закрывается изоляционным материалом.
• Монтажная колодка. Компактное и удобное приспособление, представляющее собой стальной коммутатор в пластиковом корпусе. Может соединять до 10 пар проводов.
• Пайка. Применяется только для меди.

Определившись с планом работ, нужно составить схему, провести расчеты и закупить все необходимое.

Повесить люстру на крюк

Подобный способ подходит для любой люстры, нужно только правильно подобрать крюк.

Способ установки:

1. Для приборов весом до 5 кг – подойдет обычный металлический крюк.
2. В бетонную поверхность, предварительно нужно установить пластиковый дюбель соответствующего размера.
3. Если конструкция весит более пяти килограмм, потребуется анкерный болт диаметром от 10 кв. мм.

Установка люстры на крюк

1. Вбить в потолочную поверхность пластиковый дюбель.
2. Вмонтировать крепежный крюк.
3. Подсоединить провода и спрятать все элементы проводки в декоративную накладку.
4. При установке устройства на деревянную поверхность, то просто нужно вывинтить крюк в дерево. Бывает, что древесина мягкая и податливая, тогда дополнительное сверление отверстия не требуется.

Стоит отметить, что декоративный стакан регулируется по высоте и по завершению работы легко фиксируется.

Как подключить люстру, крепление люстры

Подвешивание люстры может осуществляться несколькими способами.

С помощью дюбелей

В месте нахождения проводов располагают планку, являющуюся составной частью люстры. Она должна легко отсоединяться. После установки планки, осуществляют подсоединение проводов и монтаж корпуса люстры.

Крепление с помощью дюбелей

Процесс установки тяжелых люстр немного отличается от описанного ранее. Такие модели состоят из внешней декоративной панели, на которой имеются патроны, основания и понижающего трансформатора. Используя дюбеля, основание люстры прикручивается к потолку. Затем соединяют провода. После чего на основание надевают внешнюю панель и закрепляют винтами.

Крепление на крюк

Крепление люстры на крюк

Данный метод является наиболее простым путем установки люстры. Ее всего лишь необходимо повесить на крюк, а после этого присоединить провода. В старых домах крюк крепится на стержень, уложенный поперек отверстия. При замене люстры необходимо снять крюк и проверить пригодность стержня.

Определение назначения проводов в люстре

Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

• Белый или коричневый провод – фаза;
• Синий провод – ноль;
• Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.

1. Для этого мультиметр необходимо установить в режим прозвонки и кратковременно закоротить щупы. При этом раздастся звуковой сигнал, свидетельствующий о том, что предел измерений выбран правильно, а прибор исправен.

2. Выкручивают из люстры лампочки. В патронах визуально определяют два контакта: фазный, пружинящий – он находится в центре, и нулевой, расположенный сбоку и при вкручивании лампы соприкасающийся с цоколем.

3. Находят нулевой провод. Один щуп мультиметра ставят на боковой контакт любого из патронов, а вторым поочередно прикасаются к зачищенным проводам, выходящим из люстры. При касании одного из проводов раздастся звуковой сигнал – этот провод и есть нулевой. Его нужно отметить маркером или любым другим способом.

4. Находят фазный провод. Для этого ставят щуп мультиметра на средний контакт любого патрона, а вторым прикасаются к двум оставшимся проводам. С помощью звукового сигнала определяют фазный провод, отмечают его или запоминают.
5. Определяют количество контуров. Для этого один щуп мультиметра закрепляют на найденном фазном проводе, а другим поочередно прикасаются к среднему фазному контакту всех патронов. У одноконтурной люстры сигнал будет раздаваться при прикосновении к любому из патронов. Если часть патронов к контуру не подключена, проверяют наличие второго контура, прикасаясь щупами к средним контактам этих патронов и третьему проводу. Сигнал подтвердит, что люстра двухконтурная, а второй провод – также фазный.
6. Если люстра имеет один контур, то назначение третьего провода – заземление. Проверить это можно так:  прикоснуться одним щупом к металлическим деталям корпуса люстры, а другим – к третьему проводу. Должен также прозвучать сигнал.

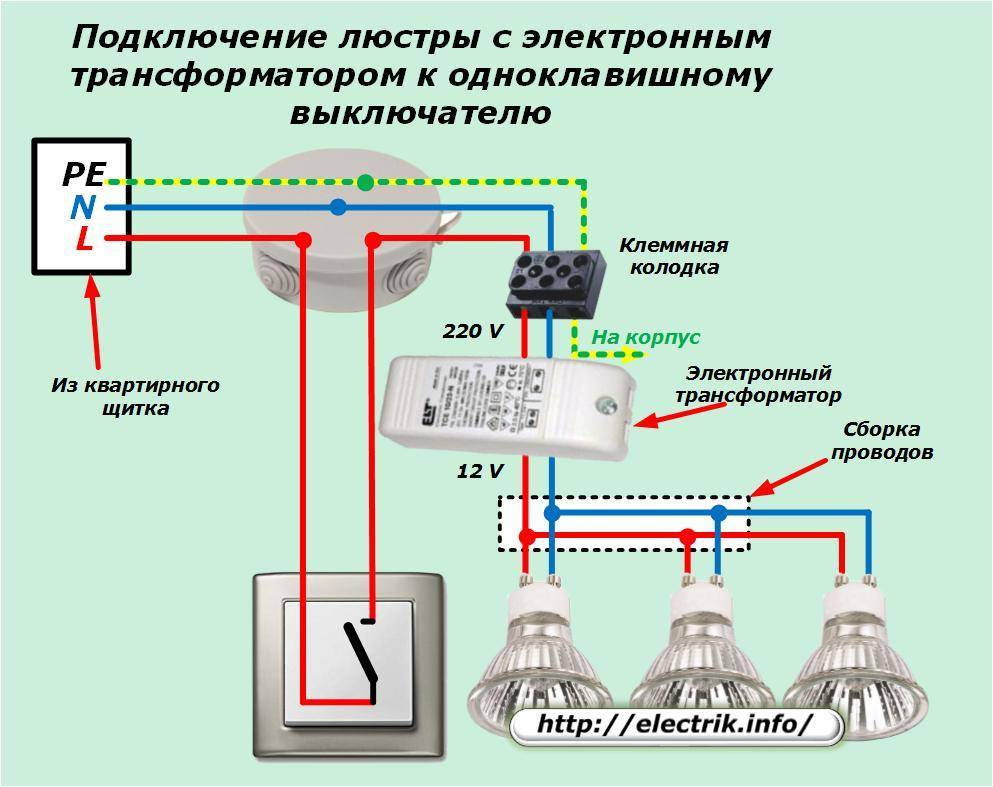

Особенности подключения ламп на 12В

Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения требуется понижающий напряжение трансформатор и устройство, стабилизирующее ток (можно сделать из конденсатора, резистора, диодного мостика). Аппараты заводского производства более надежные, продаются с гарантией.

Параметры драйвера необходимо рассчитать после покупки светильников. Его мощность должна на 20% превышать суммарную мощность светильника (светильников). Ошибиться с выбором сложно, так как популярные производители мощность указывают на упаковке. Обязательно необходимо оценить условия на месте монтажа этого оборудования. Например, для ванной нужно купить драйвер, устойчивый к повышенной влажности.

Чаще всего точечные светильники используются в подвесных потолках. Это встраиваемые модели, которые поставляются с драйвером и разъемом для подключения. Кабель в конструкции потолка прокладывается заранее. На месте установки светильника сверлится отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, скрывающие клеммы. Провода подключаются согласно схеме на корпусе. Две клеммы предусмотрены для кабеля, остальные (обычно с другой стороны) для ламп. Сначала подключается провода кабеля (точное соблюдение полярности необязательно, так как ток из сети переменный). С другой стороны присоединяются провода светильника (или нескольких светильников, если драйвер на это рассчитан).

Далее крышки трансформатора ставятся на место, аппарат прячется в отверстие, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается фиксатор, устанавливается лампочка, закрепляется фиксатором.

Механическая сборка

Многие производители добавляют к продукции перечень деталей, а также подробные инструкции по сборке. Такой шаг заметно облегчает работу, так как вам всего лишь нужно следовать прописанным шагам. Однако даже если таких схем нет, то все равно можно справиться со сборкой люстры.

Пошаговая сборка:

1. Сперва нужно собрать корпус, для чего декоративная тарелка закрепляется на стержне. С помощью гайки детали закрепляются.
2. Над защитной крышкой корпуса имеется гайка, которую следует открутить. Затем в специально предназначенное отверстие крепится рожок. После его необходимо зафиксировать той самой декоративной гайкой.
3. Повторите так со всеми рожками. Проверьте симметричность их расположения. Если все аккуратно и органично, то следует надежнее закрутить крепежи. Оставшийся декор и плафоны добавляются после подключения люстры к выключателю и сети.

Правила соединения проводов

Шутки с электричеством плохи, поэтому все работы делаем по правилам. Скрутку из нескольких проводов недостаточно просто зажать в клемму или обмотать изолентой. Необходимо пропаять все подобные соединения, после чего оно станет долговечнее, контакт лучше, а греться будет меньше. Следующий шаг – это соединение проводов люстры с проводами, идущими от выключателя. Использование скрутки недопустимо, поэтому применяются клеммные коробки. Если их нет в комплекте, то приобрести можно в любом строительном магазине. Когда толстая скрутка не проходит в отверстие для зажима, можно попробовать припаять к ней медный контакт нужной толщины, но не менее 0,5 мм2 в сечении. Или купить клеммную коробку большего размера, если позволяет место в светильнике. Затем люстра поднимается под потолок, окончательно присоединяются провода нуля и фазы, все винты протягиваются, после чего она окончательно закрепляется на своем месте.

Как крепятся люстры и светильники

Сейчас все люстры и светильники крепятся такими известными мне способами.

1. Крепление люстры на крюк, который крепится к потолку. Эти люстры будут подвесными, поскольку висят.
2. Через специальный кронштейн. Сперва крепится к потолку кронштейн, потом люстра подключается электрически, потом к кронштейну крепится сама люстра.
3. Через пластиковые держатели-защелки. Так крепятся легкие светильники с одной лампой дневного света.
4. Непосредственного крепления. Через отверстие в светильнике, саморезом или специальным болтом к поверхности.

Старая люстра со снятым колпаком выглядела следующим образом:

Люстра висит на крюке, только так раньше вешались все потолочные люстры. Как и следовало ожидать, под изолентой  – скрутка жесткий алюминий + многожильная медь. Электрики обычно при этом негодуют, но факт остается фактом – такое соединение при низком токе и влажности может работать десятилетиями, поэтому будем толерантными.

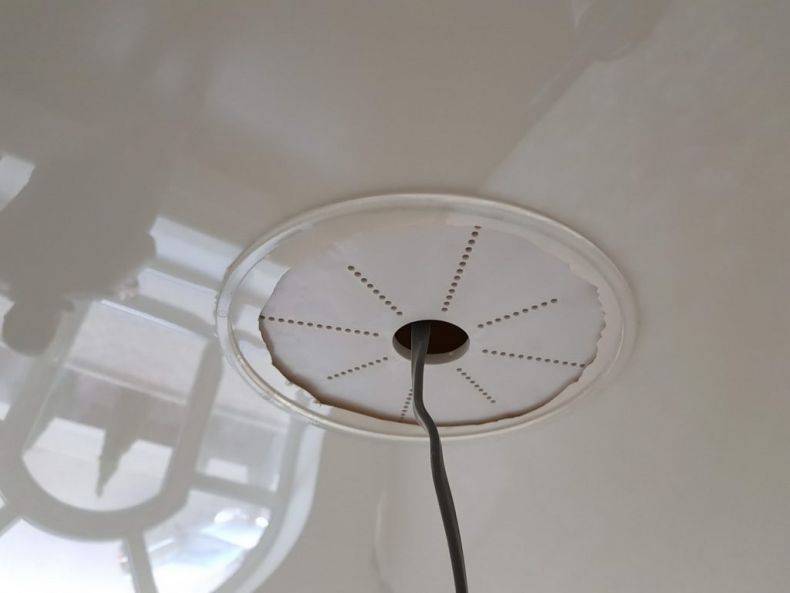

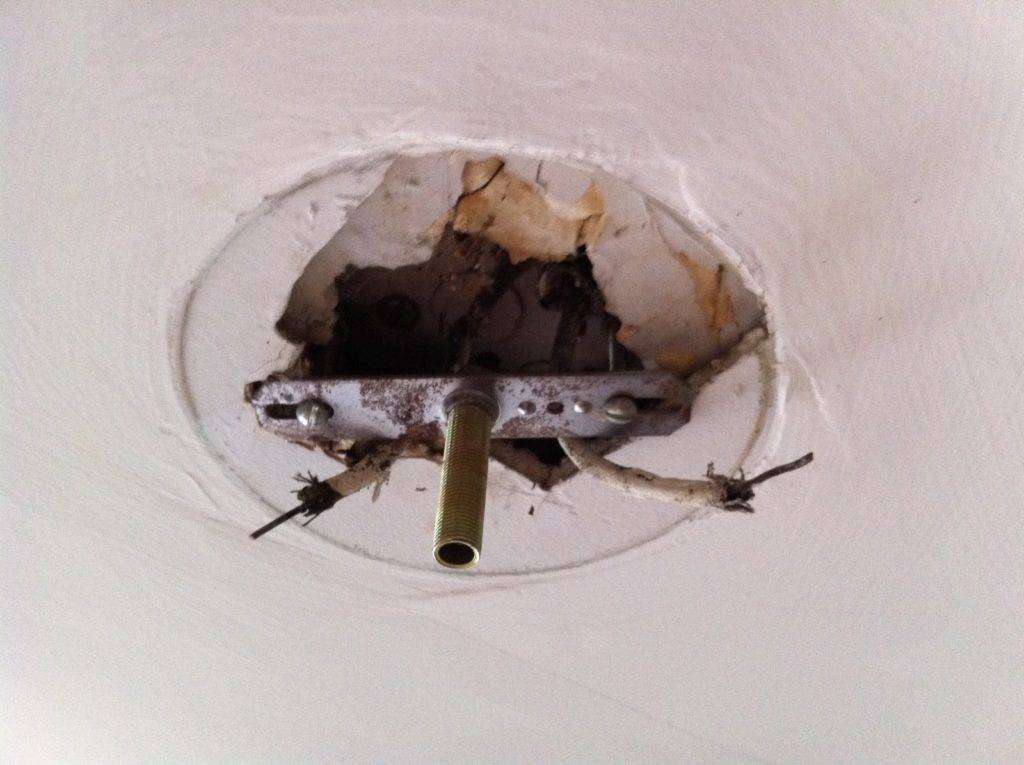

Снимаем люстру и отключаем люстру с потолка, вот что остается:

Видим два провода, это значит, что подключать эту люстру надо будет через выключатель с одной клавишей. Можно и через диммер, хотя для кухни это не актуально.

Сразу скажу, что с крючком не заморачиваемся, его можно будет просто загнуть. А вот с проводом надо быть предельно аккуратным, он может легко обломаться, поэтому лишний раз его не гнём.

Галогенные люстры, в том числе и с пультами ДУ

Галогенные лампочки рассчитаны на напряжение 12 V, поэтому в таких люстрах устанавливаются преобразователи напряжения 220/12 V. Как правило, управляющая схема собрана и из люстры может торчать всего 2 провода, даже, если люстра управляется пультом ДУ.

Эти два проводника подключаются к электрическим проводам в произвольном порядке, хотя на клеммнике может присутствовать отметка в виде букв «N» и «L». Кроме этого, может присутствовать еще и заземляющий проводник.

На следующем видео показано, как следует подключать люстру с пультом ДУ.

Подключение люстры с галогеновыми лампами

Как подключить люстру к одноклавишному выключателю без замены проводки

Не стоит полагаться на то, что предыдущие мастера выполнили разводку освещения согласно правильной схеме подключения. Т.е. маркировка проводов может не соответствовать их назначению. Согласно правилам установки электроприборов, фазовому проводу соответствует коричневый цвет изоляции. «Нулевой» обычно имеет синюю оболочку, а проводник для заземления окрашен в желто-зеленый оттенок. Для того чтобы убедиться в правильности устройства разводки необходимо индикатором идентифицировать соответствие цвета изоляции провода, идущего от распределительного щитка к выключателю и месту крепления люстры.

После того как определено соответствие маркировок проводов осуществляется монтаж светильника и его подсоединение к цепи. При этом необходимо соблюдать соответствие проводов, выходящих из корпуса светильника. Один нюанс – современные конструкции осветительных устройств имею три выходящих провода. Один из которых предназначен для заземления. В случае подключения люстры к одноклавишному выключателю через двухжильный кабель, лишний провод (земля) просто изолируется или удаляется, а остальные соединяются с помощью клемм или обжимных гильз. Применение скруток запрещено.

Соблюдение правил безопасности при подключении люстры

Работа с токоведущими частями всегда сопряжена с определенной долей риска. Подключение люстры в дома – не исключение, к тому же работа производится на высоте. Чтобы обезопасить себя и окружающих во время электромонтажных работ, необходимо соблюдать следующие правила безопасности:

1. Внимательно изучить инструкцию по подключению люстры.
2. Применяемые в работе электроинструменты должны быть исправны, особенно это касается изолирующих частей инструментов.
3. Оборудование для подъема на высоту – стремянки и другие приспособления проверить на надежность и устойчивость конструкции.
4. Прежде чем приступить к работе, прекратить подачу электроэнергии путем отключения автоматов в электрическом щите.

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

Проверка проводов индикатором

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

Заземление – желтый провод со светло-зеленой полоской (земля).

• Синий (голубой) провод – ноль.
• Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно. Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

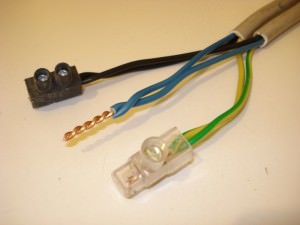

Клеммные колодки использовать удобнее всего

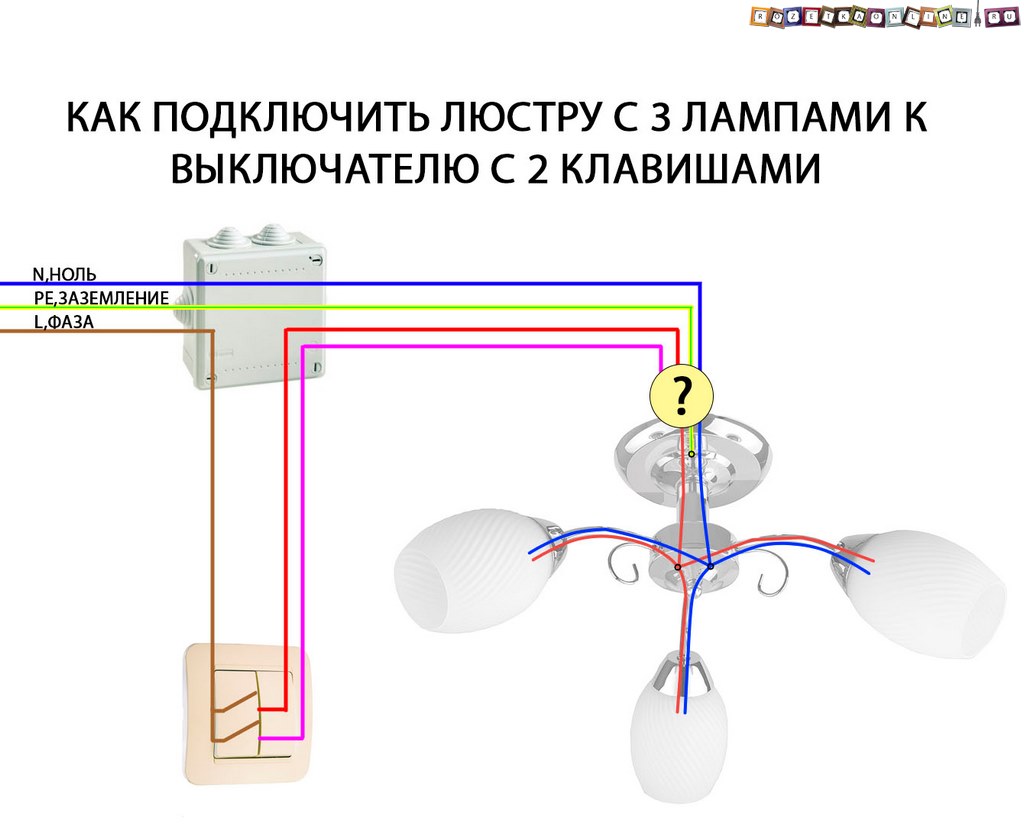

Как правильно подключить люстру на три или четыре провода

Перед тем, как проводить работу, желательно прочитать инструкцию к осветительному прибору. В ней обычно подробно описано подключение.

Процесс установки светильника может быть различным в зависимости от количества выходов на потолке и клавиш на выключателе.

Если на потолке есть только два выхода, то один из них — это фазовый, другой — нулевой. В этом случае заземление отсутствует. При подключении люстры один из них присоединяют к любому контакту, другой — к оставшемуся. При необходимости все контакты люстры, соответствующие фазовому напряжению, надо объединить.

Двойной выключатель

Чтобы подключить люстру, у которой 3 провода или больше, надо посмотреть, имеется ли заземление. Если оно есть, подсоединяют к соответствующему выходу люстры. Если в ней это не предусмотрено, то его требуется изолировать.

Когда имеется ноль и две фазы, необходимо определить, где они, и пометить их маркером. Если используется один переключатель, то возможны такие варианты:

• Включаются сразу все лампы.
• Включается часть ламп.

Вторая ситуация удобна в случае, когда хозяину не требуется свет от всех источников света.

В первом случае обе фазы люстры соединяют с фазой питания, нулевой — с нулевым. Теперь при включении зажгутся все лампы.

Маркировка

Каждый из фазовых выходов подключен к определенным лампам в светильнике. Во второй ситуации выбирают, какие лампы должны зажигаться, и соответствующий контакт подключают к питанию. Оставшийся выход изолируют.

Подсоединение можно проводить различными способами:

1. Самый простой — зачистить провода и скрутить их, затем замотать изоляционной лентой.
2. При использовании клеммных зажимов электропровода вставляют в отведенные для этого места и надежно закручивают винтики.
3. Их располагают в одном направлении и скручивают. При необходимости заматывают изоляционной лентой. После этого надевают пластиковые колпачки.

После этого завершают подсоединение люстры с тремя проводами.

Если имеется двойной переключатель, то одна линия фазы подключена к одному выходу, другой — к оставшемуся. Когда подвешивают светильник, необходимо учитывать, что из потолка выходят два контакта.

Важно! Перед началом работы необходимо отключить ток на электрическом щитке. Нужно определить, какие именно линии соответствуют фазе, а какие — нулю

Если имеется заземление зелено-желтого цвета, его присоединяют к соответствующему контакту светильника

Если это не предусмотрено, достаточно его замотать изоляционной лентой

Если имеется заземление зелено-желтого цвета, его присоединяют к соответствующему контакту светильника. Если это не предусмотрено, достаточно его замотать изоляционной лентой

Нужно определить, какие именно линии соответствуют фазе, а какие — нулю. Если имеется заземление зелено-желтого цвета, его присоединяют к соответствующему контакту светильника. Если это не предусмотрено, достаточно его замотать изоляционной лентой.

Индикаторные отвёртки

Каждый фазовый выход, имеющийся в люстре, будет соответствовать определенным клавишам выключателя. Нужно выполнить подсоединение, причем нулевой электропровод светильника соединить с нулевым питания, а фазовые — с соответствующими контактами на потолке. Возможна ситуация, когда на светильнике проводов больше, чем имеется на потолке. В таком случае нужно сделать скрутки таким образом, чтобы включались нужные лампы при нажатии на соответствующую клавишу.

Как проводить подсоединение

Затем установку люстры нужно закончить.

После установки на щитке включают электричество и проверяют работу освещения.

Когда имеется 4 провода

Если какой-то является заземлением, то эта ситуация уже была рассмотрена выше. В других случаях имеется три фазовых выхода и нулевой.

Выполняя подключение люстры на два выключателя необходимо выбрать, какие лампы должны включаться при нажатии каждой клавиши. Надо сгруппировать соответствующие провода, идущие от осветительного прибора и скрутить их вместе для каждой клавиши. Затем нужно провести подсоединение к подходящему фазовому выходу из распределительной коробки.

Простейший вариант подключения

При подсоединении возможно воспользоваться одинарным выключателем. В этом случае все фазы осветительного прибора подсоединяют к одному из подходящих линий из распределительной коробки, а другой, торчащий из потолка, заматывают изоляционной лентой. В выключателе надо подключиться к нужному контакту, а два остальных изолировать.

После того, как работа закончена, необходимо включить электричество на щитке и проверить работу освещения.

Мультиметр
