Как подключить розетку - пошаговые примеры правильного подключения провода к розетке

Когда запрещено подключать заземление к розеткам

Существует ряд правил, касающихся вопросов безопасности электрификации помещений. Их нарушение может значить только одно — создание ситуации, чреватой поражением людей электрическим током.

Запрещается подключать розетку скрытой проводки к заземлению в следующих случаях:

Повреждение или разрыв провода, ведущего к зарытой в грунте стальной рамке.
Наличие перемычки между нулевой и заземляющей линией.
Вывод третьего провода на домовые коммуникации — водопроводные, газовые или отопительные трубы.

Проводить подключение можно только после устранения дефектов в электропроводке.

Правильная установка розетки для электроплиты

Появление на кухне новой плиты, обязательно сопровождается работой по ее подключению. Несмотря на кажущуюся сложность, можно, не вызывая электрика, сделать всё своими руками.

Монтаж розетки для электрической плиты подразумевает определенные подготовительные мероприятия:

Для запитывания электроплиты рекомендуется наличие отдельной линии питания, отходящей от автомата на 25А. Проводка может быть выполнена из медного провода с сечением не менее 4 кв мм.
Если на электроплиту не выведена отдельная линия, то питание от общей домашней сети возможно от автоматов в 40А, но следует иметь в виду, что при одновременном включении с электроплитой других электроприборов с высокой потребляемой мощностью будут срабатывать и отключаться автоматы.

Вилка и розетка для электроплиты

Выбор модели розетки зависит от следующих параметров:

Мощность электроплиты. Наиболее распространенные розетки для электроплит рассчитаны на силу тока 40А и 63А применяются при подключении плит мощностью до 7 кВт и более 7 кВт соответственно.
Количество фаз. Особенность электроплит такова, что их можно подключить как к однофазной, так и к трехфазной линии. В данном случае рассматриваем подключение электроплиты к однофазной проводке, так как в квартирах и в большинстве частных домов нет силового ввода.
Способ установки. Розетки могут быть как для внутренней, так и наружной установки. Выбор зависит от способа прокладки домашней электропроводки.
Наличие заземления. В современных городских квартирах бывает подведено заземление, поэтому выбор однозначен. В квартирах старой постройки и частных домах, если нет заземления, настоятельно рекомендуем провести его и установить розетку с заземлением, ведь из-за высокой мощности, наличия металлического корпуса и большой площади, плита является объектом повышенной опасности.

Алгоритм установки наружной или внутренней розетки для подключения электроплиты в кухне схож с установкой обычных розеток аналогичного типа установки. Основное отличие в схеме подключения.

Подключение розетки для электроплиты

Порядок работы:

Ознакомиться со схемой подключения, приведенной в техническом паспорте к электроплите.
Отключить подачу электроэнергии. Подготовить место подключения розетки. Для этого закрепить установочную коробку для внутренней розетки, зачистить провода.
Провести провода в установочную коробку и подключить розетку таким образом, чтобы к верхнему разъёму розетки был подведен заземляющий провод. Два нижних разъёма — для фазного и нулевого проводов, полярность при этом роли не играет. Затянув болты, закрепить корпус розетки гипсовым или аналогичным раствором. Установить крышку.
Подключить шнур электроплиты, представляющий собой трехжильный кабель с сечением в зависимости от номинального тока автомата. Шнур электрической плиты во многих моделях зачастую приходится покупать отдельно и самостоятельно подключать. На задней панели электроплиты указана схема подключения жил кабеля (шнура) к клеммной колодке. В отличие от обычных электроприборов в клеммной колодке электроплиты имеется шесть клемм. Заводом-изготовителем обычно заранее устанавливаются перемычки для подключения к сети с напряжением 220 В.
Присоединить вилку к кабелю. Фазный, нулевой и заземляющий провода подключаем таким образом, чтобы штекеры вилки и соответствующие разъёмы в розетке совпадали по полярности.
Включив вилку в розетку, проверяем работоспособность плиты.

Необходимость заземления

При двух проводах, один из которых «фаза», второй «ноль», действует расчёт на то, что при скачке напряжения либо расплавится плавкий предохранитель, установленный отдельно или в самом электроприборе, либо выбьет автомат в квартирном щитке. Это достаточно надёжная система, однако иногда она даёт сбои. Когда её задумывали, дома и квартиры не были так насыщены электробытовой техникой, тем более мощной.

Конструкция таких устройств (а они бывают разными) направлена на предотвращение любых проблем, связанных со скачками напряжения. При включении вилки электроприбора, сначала подключается контур заземления, и уже потом «фаза» с «нулём». И даже если в этот момент поставщик электроэнергии подаёт в сеть повышенное напряжение, ваше электрооборудование и вы сами от этого не пострадаете.

Сейчас существуют такие приборы, которые просто опасно включать в сеть без заземления.

К ним, в первую очередь, относятся устройства с металлическим корпусом:

электрические варочные поверхности;
плиты и электродуховки;
мультиварки;
микроволновые печи и др.

Особенную опасность представляют энергоёмкие устройства, в процессе работы контактирующие с водой: стиральные и посудомоечные машины, электробойлеры. Их вообще рекомендуют подключать к квартирному щитку отдельным проводом, естественно, заземлённым.

Некоторые производители электробытовой техники указывают в условиях продажи товара, что гарантийный ремонт не будет осуществляться, если прибор был подключен к сети без заземления. Приборы, для которых заземление обязательно, узнать легко: они снабжены соответствующими штекерами (вилками).

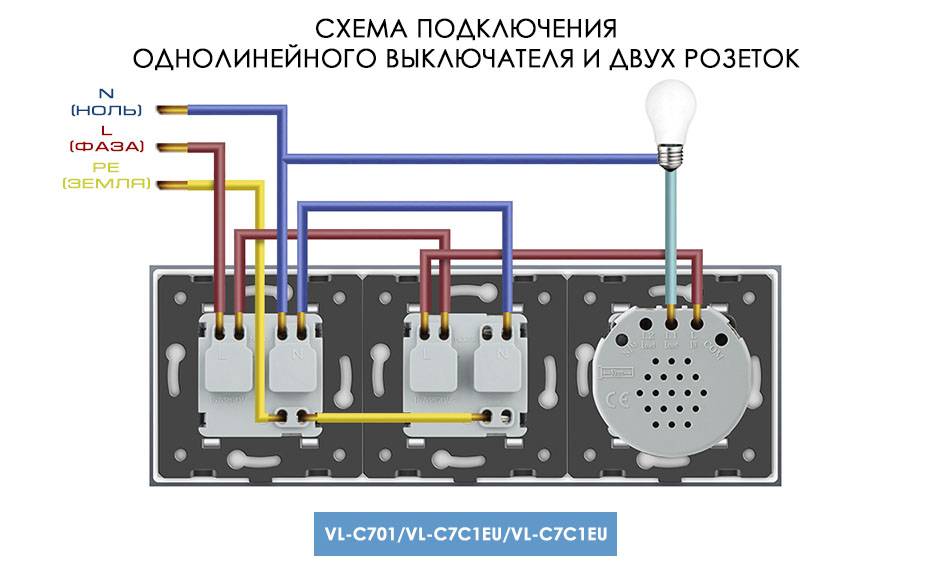

Схема подключения двух розеток

Перед началом монтажа убедитесь, что напряжение в сети отключено

Важно соблюдать технику безопасности, чтобы избежать поражения электрическим током

Подготовка инструментов и материалов

Подготовьте все необходимые инструменты и материалы: розетки, кабель, инструменты для зачистки и обрезки провода, индикатор напряжения, отвертки, пассатижи.

Подготовка кабеля

Отрежьте нужный кусок кабеля и зачистите концы, чтобы оголить провода. Если используется кабель с заземляющим проводником, его тоже необходимо подготовить.

Подключение проводов к розетке

На розетке имеются специальные клеммы для подключения проводов. Подключите фазный провод (обычно красного или черного цвета) к клемме с маркировкой «L», нулевой провод (синего цвета) к клемме с маркировкой «N». Если есть заземляющий провод (желто-зеленого цвета), подключите его к клемме с заземлением.

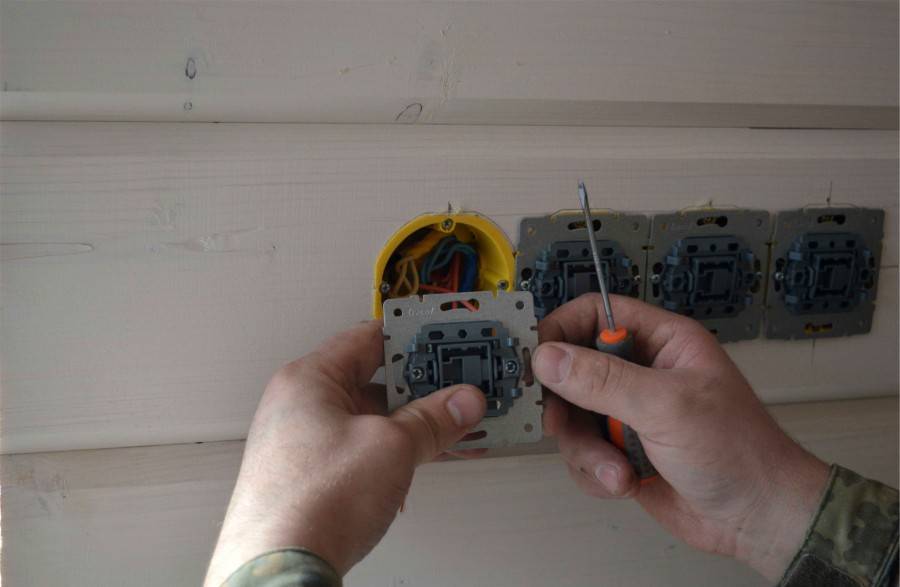

Монтаж розетки в подрозетник

После подключения проводов установите розетку в подрозетник и закрепите ее винтами. Повторите все вышеописанные шаги для подключения второй розетки.

Проверка работы

После подключения всех проводов и монтажа розеток проверьте их работоспособность с помощью индикатора напряжения. Если все подключено правильно, можно включать напряжение в сети и проверять работу розеток под нагрузкой.

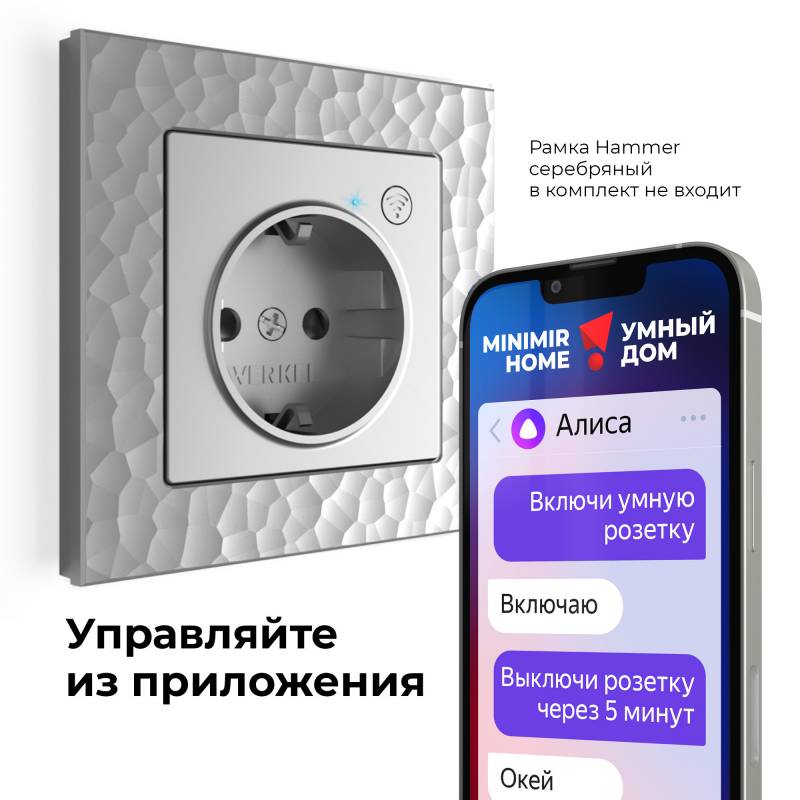

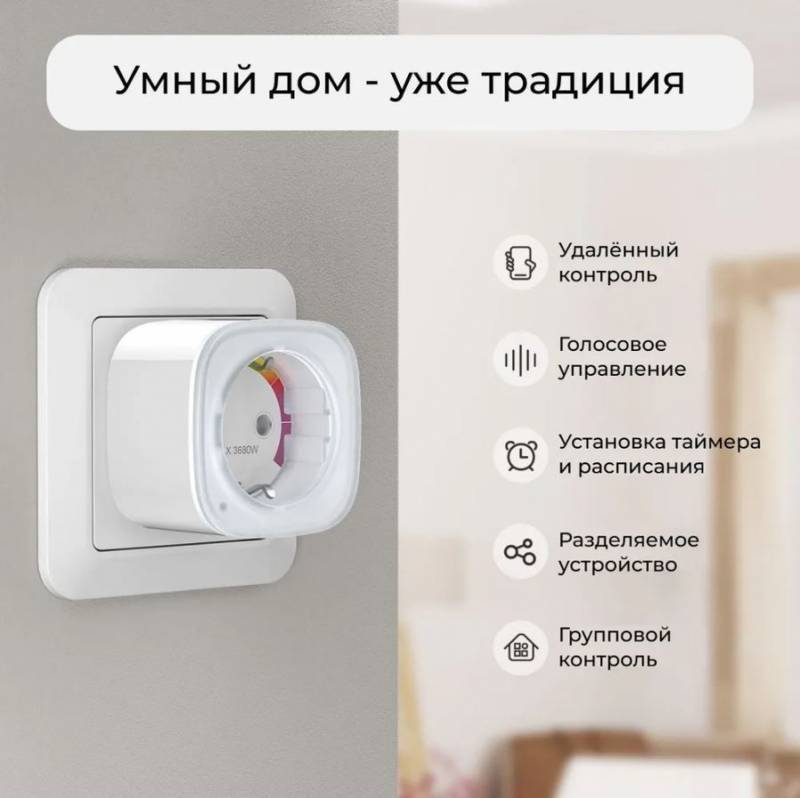

Подключение умной розетки

Подключение умной розетки — это простая задача, которую вы можете выполнить самостоятельно

Важно соблюдать все инструкции и меры предосторожности

Выбор умной розетки

Перед покупкой умной розетки обратите внимание на её совместимость с вашим домашним оборудованием и мобильными устройствами. Также проверьте, поддерживает ли розетка стандарт беспроводной связи вашего дома (Wi-Fi, Zigbee, Z-Wave и т.д.)

Подготовка к установке

Перед началом установки умной розетки убедитесь, что электропитание в вашем доме отключено. Это обеспечит вашу безопасность во время работы.

Установка умной розетки

Установите умную розетку в соответствии с инструкцией производителя. Обычно это подразумевает подключение розетки к электрической проводке и её крепление к стене.

Подключение к сети Wi-Fi

Включите электропитание и убедитесь, что умная розетка включилась. Следуйте инструкциям производителя для подключения розетки к вашей домашней Wi-Fi сети.

Настройка через мобильное приложение

Скачайте и установите мобильное приложение, совместимое с вашей умной розеткой. Зарегистрируйте учетную запись и добавьте умную розетку в приложении, следуя инструкциям на экране. После добавления розетки вы сможете управлять ею через мобильное приложение.

Процесс установки

Подготовка инструментов к монтажу розеток

Монтаж розеток — это процедура, которая проводится в определенной последовательности.

Для начала нужно приготовить такие инструменты и материалы:

перфоратор;
болгарка;
уровень;
рулетка;
индикатор;
нож;
плоскогубцы;
отвертка;
карандаш;
шпатель;
цемент;
песок;
грунтовка для бетона.

Во время установки электрической системы нужно пользоваться защитными очками, перчатками и респиратором.

Подготовительные работы

Правила расположения проводки

Объем этого процесса зависит от того, будет прокладываться новый кабель или все ограничится заменой розетки.

Последовательность действий, когда производится электрификация строящегося здания или его капитальный ремонт:

Составление схемы и проведение разметки. Следует рассчитать так, чтобы отверстия под монтажные коробки находились на одной вертикальной или горизонтальной линии.
Штробление стен. Делаются канавки под кабель и круглые отверстия под точки. После сверления они соединяются между собой для установки перемычек. Проемы очищаются от пыли и крошки, обрабатываются грунтовкой. Если выбран наружный способ, устанавливаются каналы или крепежи — пластиковые короба, металлические или пластмассовые трубы, керамические изоляторы, струны.
Монтаж подрозетников. С них отламываются заглушки, после чего изделия обмазываются раствором и вставляются в отверстия. Излишки шпаклевки удаляются.

Когда раствор полностью застынет, он шлифуется вровень с поверхностью стены.

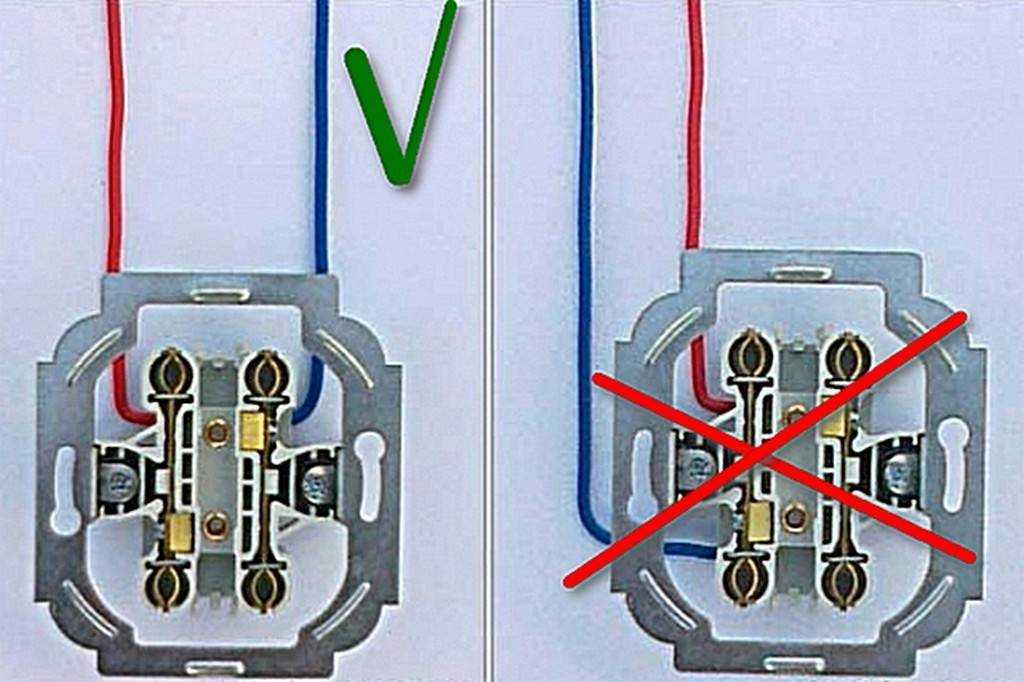

Подсоединение проводов к розетке

Чтобы предотвратить повреждение кабеля при усадке здания или контакта с влагой, его следует протягивать в гофрированную пластиковую трубку. После этого канал замуровывается в штробах. Концы кабеля выводятся в монтажные коробки с тем расчетом, чтобы оставалось достаточно материала для проведения подключения. Дальнейшие действия проводятся после полного затвердения раствора.

Подключение розетки

Подключение двойной розетки с заземлением

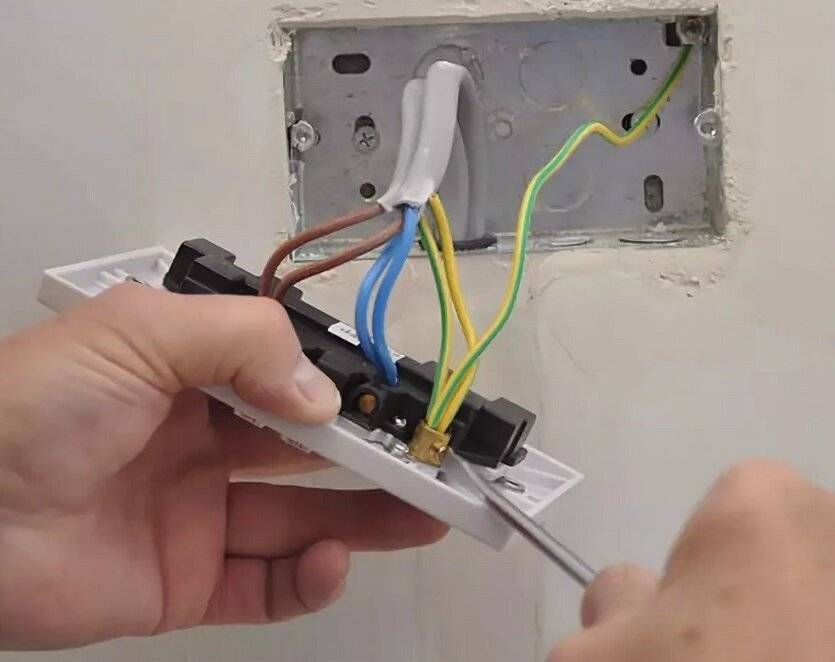

Перед тем как подключить провода к розетке, нужно убедиться в том, что они не находятся под напряжением. Чтобы полностью себя обезопасить, следует отключить вводной рубильник.

После этого нужно выполнить следующие действия:

Снять изоляцию с кабеля, а затем и с жил, обнажив металл на 10-12 мм.
Если провод медный, скрутить его и пропаять. Это предотвратит его окисление.
Присоединить концы жил к отверстиям на клеммах. Максимально туго затянуть болты.
Вставить корпус розетки в монтажную коробку. После выравнивания зафиксировать ее прижимными лапками.
Установить крышку. Проверить прочность крепления с помощью вилки — вставить ее и вытащить из разъемов несколько раз.

После этого можно подавать электричество и пользоваться точкой.

Способы проверки заземления

Крепкое присоединение устройства с заземлением не всегда обеспечивает его эффективную работу. Начинающий мастер мог ошибиться и неправильно соединить контакты. Для проверки следует удостовериться индикаторной отверткой, что фаза не подключена к заземлению. После прикладывания отвертки к фазе нужно прижать к сенсору изолированный провод. Если появляется яркий сигнал, заземление присутствует.

Запрещается касаться металлических деталей руками, пока идет проверка правильности установки розетки!

Самым надежным методом оценки качества работы является проверка ее специальными приборами, которые есть у электриков. При замерении напряжения вольтметром между заземлением и фазой, между фазой и нейтралью появляется показатель 220 вольт.

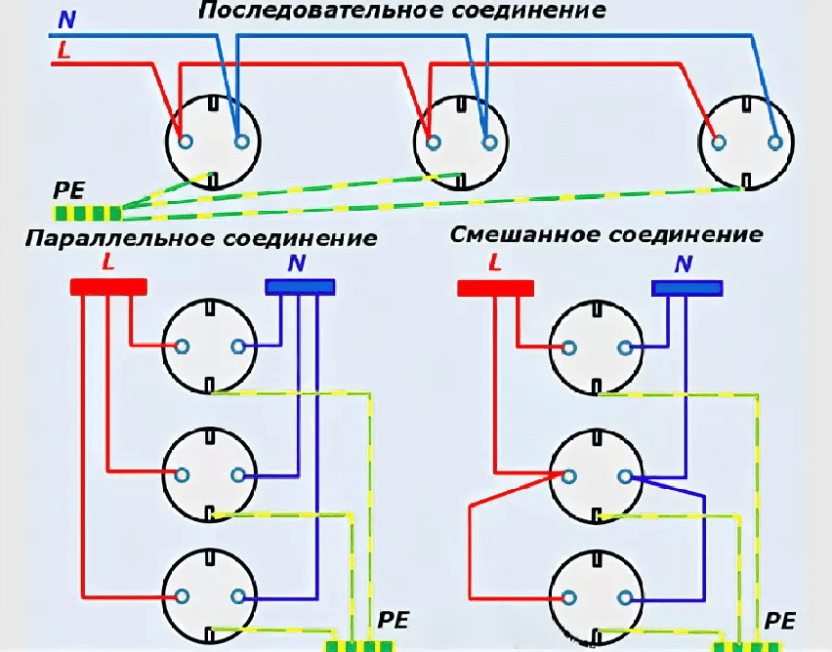

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

Параллельное соединение или подключений звездой.
Последовательное или шлейфом.
Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Последовательная схема

Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.

Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.

Важно также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше

Параллельное соединение

Параллельное соединение розеток называют еще подключением по типу «звезда». Суть метода заключается в том, что схема включает в себя распределительные коробки, в которых производят независимое соединение розеток. В коробку заходит один основной, питающий кабель. От него выполняют разветвление проводов по точкам. Внешне это напоминает звезду, по этой причине метод получил свое название.

Важным преимуществом такого метода является автономность работы розетки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение исчезает во всех. Однако в таких случаях всегда достоверно известно, где нужно искать обрыв.

Еще одним недостатком такой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки требуется тянуть отдельную линию, что повышает стоимость электромонтажных работ.

Смешанная схема

Смешанное соединение помогает повысить надежность схемы подключения розеток. Часто такой способ используют при монтаже точек шлейфовым методом. Суть способа заключается в установке распределительной коробки, к которой подводят питающий кабель. Затем выводят электропроводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые расположены между коробкой и дальней точкой подключения.

Соединение смешанным способом обеспечивает надежность, так как схема включает в себя независимые точки электропитания. В случае выхода из строя одной из них, остальные розетки не лишаются напряжения и продолжают функционировать. Найти обрыв также не составит особого труда, так как электрические точки соединены независимо друг от друга.

Кольцевое соединение

Соединение розеток кольцом — необычная схема, так как применяют ее редко. Но такой метод имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом заходит в него.

Места стыков для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение выполняют шлейфом или по типу звезды.

Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда одновременно в каждой комнате включены несколько приборов. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.

Правила расположения розеток на кухне

Электрические розетки присутствуют в любой комнате дома, квартиры. Однако большинство бытовых электроприборов расположены на кухне, причем такие, которые постоянно должны быть включены в сеть, например, холодильник, электроплита, чайник и другие. Поэтому есть определенные правила установки розеток на кухне:

Не устанавливать розетки возле мойки и газовой плиты.
Так как кухня зачастую зона повышенной влажности, важно обеспечить водонепроницаемость электропроводки и контактов.
Во время электромонтажных работ не допускайте вмешательства в водопровод, газопровод, вентиляцию.
Для защиты розеток, расположенных вблизи рабочей поверхности кухонной мебели, от попадания внутрь воды и других жидкостей можно установить розетки со специальными крышками.
Для электрической плиты необходимо предусмотреть отдельный автомат в электрощите.

Виды розеток с заземляющим контактом

Заземленные розетки различают по нескольким критериям:

По способу монтажа — наружные (открытой или скрытой проводки), внутренние (скрытые).
Мощность подключаемой нагрузки: силовые и стандартные. Через силовые подключаются мощные приборы, они могут пропускать большие токи. Но из-за этого выглядят грубовато. Для установки стараются выбрать место так, чтобы такая розетка не бросалась в глаза.
По степени защищенности — для внутреннего (в помещениях) или наружного монтажа (на улице).
Количество гнезд: с одним, двумя, тремя и более разъемами. Если разъемов более трех, называется изделие розеточный блок. Может быть совмещен с выключателем.

А вообще, есть разные модели розеток с заземлением. Например, с крышками. Их ставят на улице. Крышки нужны чтобы защитить контактные гнезда от засорения, заливания водой и попадания снега. Можно увидеть их и в доме. Но тут такие модели ставят, в основном, чтобы перекрыть доступ детям. Есть даже крышки на розетках, которые закрываются на ключ. Их можно, снова-таки, использовать как защиту от детей, а можно как защиту от несанкционированного подключения.

Бывают со всякими наворотами

Еще полезными могут быть розетки со шторками — это заменитель крышки. В них небольшие кусочки пластмассы крепятся при помощи пружин, закрывая разъемы. Шторки защищают разъемы от пыли, служат какой-никакой защитой от детей. Все-таки тяжелее воткнуть посторонний предмет в розетку, так как отодвигаются они только если нажимать сразу на обе шторки.

Техника безопасности

Всегда выполняйте все виды работе после того, как обесточили помещение. Проверяйте провода указателям фазы. Все нужно делать с резиновой изоляцией. Наращивайте провода.

Все места спаивайте, а не скручивайте. Не допускайте контактов с голыми проводами.

Розетку в стене нужно изолировать и плотно закрепить. Все излишки укоротите и заложите в стену. Все провода и оборудование должно быть рассчитано на силу тока по номиналу.

Таким нехитрым способом вы легко и безопасно установите розетку с заземлением. При соблюдении всех правил и норм у вас получится качественно выполненная работа.

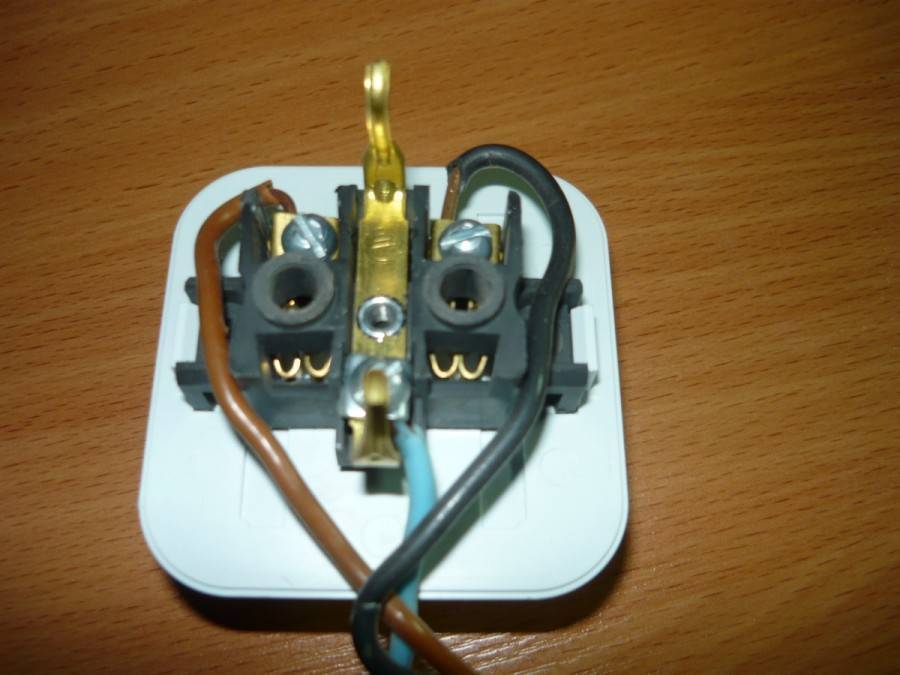

Устройство розетки с заземляющим контактом

Розетка с заземлением, кроме двух обычных контактов для подключения фазы и нейтрали, имеет еще один — для подключения «земли». То есть подключается она тремя проводами. Первый идет от автомата размещенного в щитке — фаза, второй — от шины нейтрали, третий — от земляной шины. При этом обычно соблюдается цветовая маркировка проводов: земля подключается желто-зеленым проводом (иногда зеленым), нейтраль — синим или голубым, фаза — может быть красной, черной, коричневой и т.д.

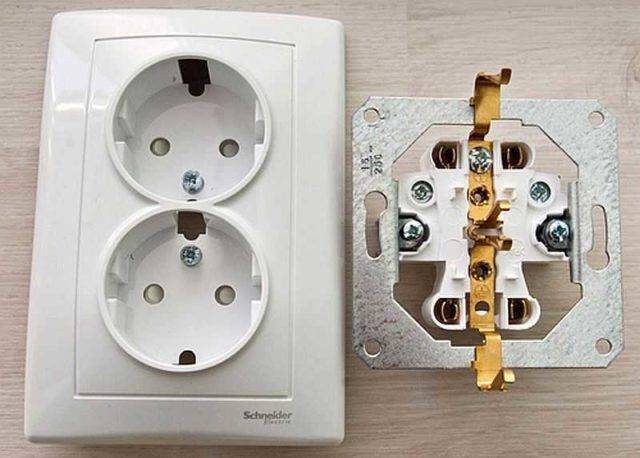

Так выглядит двойная розетка с заземлением без крышки. В данном случае представлена продукция французской компании Schneider Electric («Шнейдер Электрик»)

Если посмотрите на фото, увидите пластину заземления из меди. Она может быть белого цвета — если медь луженая, но это более дорогие модели для использования на улице или во влажных помещениях. Форма контактов такова, что они выглядывают в прорези корпуса. Также на пластине есть контактная площадка с прижимным винтом — сюда подключается заземляющий провод. Все действительно несложно.

Разновидности и установка коробок для внутренних розеток.

Совсем другой принцип установки используется для внутренних розеток. При их креплении обязательно используется коробка. Это специальная коробочка цилиндрической формы в которую помещается корпус самой розетки.

Раньше использовались металлические коробки. Делалось углубление в стене на месте вывода электрической проводки, если стена облицована кафельной плиткой — плитка разрезалась или высверливалось отверстие необходимого диаметра. В него монтировалась при помощи алебастра коробка и выводились контактные провода. Уже затем, в коробку крепилось средство подключения конечных потребителей или выключатель для подключения напряжения к люстре.

В настоящее время, с появлением в широком обиходе пластика, коробки стали изготавливать из него. В такой коробке розетка хорошо держится как при помощи распорных лапок, так и прикрученная шурупами. Еще одно достоинство такой коробки это её бюджетная цена.

Если есть необходимость поставить несколько розеток – коробки легко соединяются между собой в блок.

В зависимости от материала стен, в которые планируется монтировать установочную коробку, выпускаются и коробки различных модификаций.

Обычные коробки используются для монтажа, например, в кирпичные стены. Для этого высверливается при помощи коронки отверстие на месте вывода электропроводки и будущей розетки или выключателя. Уже в это отверстие при помощи алебастра закрепляется коробка заподлицо с поверхностью стены, в которую выводится проводка.

Если планируется монтировать коробку в стену из гипсокартона, то необходимо использовать специальную коробку «с ушками» как на фото ниже.

Высверливаем в гипсокартоне отверстие диаметром 68 мм. и вставляем в него коробку. Закручивая шурупы, ушки с обратной стороны гипсокартона поджимают коробку и прочно закрепляют её на месте. Свободное пространство между гипсокартоном и стеной должно быть не менее 45 мм., чтобы коробка полностью утопилась и встала заподлицо с наружной поверхностью гипсокартона.

Обратите внимание: современные розетки, продающиеся в магазине, практически все рассчитаны на пластиковые установочные коробки с внутренним диаметром 65 мм. и не всегда подходят для металлических (старых) коробок

Внутренний диаметр металлической коробки 68 мм

Расширения лапок современных розеток не хватает, чтобы закрепить корпус в старой коробке. Поэтому, при покупке розетки в магазине уточняйте, подходит ли она для старых коробок

Внутренний диаметр металлической коробки 68 мм. Расширения лапок современных розеток не хватает, чтобы закрепить корпус в старой коробке. Поэтому, при покупке розетки в магазине уточняйте, подходит ли она для старых коробок.

Пошаговая инструкция подключения и установки розетки

Берем в руки отвертку и выкручиваем болт между двумя гнездами, отделяем крышку от сердцевины. Видим, что в керамической основе, возле каждого контакта есть зажимы для подведения к ним жил провода.

Когда розетка с заземлением, то по бокам имеется п-образная скоба, расположенная «ножками» вверх, присоединяемая к сердцевине заклепкой. Она также имеет контакт, зажимаемый болтами.

Берем в руки нож и зачищаем концы провода от изоляции на 10-15 мм. Заводим в зажимы, обжимаем контакты

Важно хорошо это проделать, чтобы провода не болтались. Иначе розетка потом будет искрить, нагреваться, а корпус ее – плавиться и гореть.

Чтобы розетка впоследствии не болталась, однажды не вывалилась наружу, нужно достаточно хорошо всё затянуть.

Ставим рамку, прикрывающую винты, все подключения (она обычно защелкивается)

Прикручиваем осторожно до упора крышку. Не прилагаем большую силу, иначе она может треснуть, так как очень хрупкая.

После того как установили розетку с заземлением своими руками, нужно проверить целостность сопротивления изоляции, затем включить напряжение, измерить его.

Также важно перед непосредственной установкой розеток ознакомиться с ПУЭ (своеобразной настольной книгой электрика), которые популярно поясняют, в какой комнате, на какой высоте, какое количество электрооборудования и устройств можно монтировать без риска перегрузки и травмоопасности. Благоразумие, забота о личной безопасности – залог долгой жизни

Нужно всегда помнить об этом!

Благоразумие, забота о личной безопасности – залог долгой жизни. Нужно всегда помнить об этом!
