Как подключить светодиодную ленту к компьютеру: процесс подключения к блоку питания

Преимущества и недостатки

Диодная подсветка обладает множеством плюсов относительно стандартных источников света:

• повышенный коэффициент энергоэффективности, особенно по отношению к лампам накаливания, в которых большая часть энергии уходит на нагрев нити;
• мгновенный отклик на операции включения и отключения, в отличие от ламп накаливания, которые тухнут с задержкой в несколько миллисекунд, пока остынет нить или люминесцентных ламп, имеющих задержку при включении;
• продолжительный срок работы до выхода из строя, до 50000 часов;
• из-за того, что для питания таких элементов требуется рабочий ток низкого напряжения, они более безопасны в эксплуатации;
• от таких источников света не идет побочное излучение, других диапазонов, например, ультрафиолетового и инфракрасного спектра волны.

Из минусов можно отметить разве, что пока что довольно высокую цену на устройства большой мощности.

Отличие лент ws2812, ws2812b, ws2811

Наиболее распространенные модели со встроенными микросхемами имеют маркировку WS2812 или WS2812b. С внешними – WS2811.

Чем модель ws2812 отличается
от ws2812b? Первые имеют 6
контактов (PIN) для управления, а вторые, с буковкой “b” –
всего четыре.

На 2812 питание светодиода и чипа разнесены. У 2812b питание
интегрированного драйвера и светодиода вынесено на один PIN (VDD).

А в чем главные отличия между ws2812b и ws2811?

ws2812b – работает от 5v

ws2811 – питание 12v (в 2015г прекращен выпуск последних моделей на 5в)

WS2812 управляет кластерами по одному
диоду, WS2811 управляет тремя светодиодами
одновременно.

Существенным недостатком диодов ws2812 является
то, что если в цепочке сгорит хотя бы один из них, то все дальнейшие
светодиоды, стоящие после него, тут же перестают работать.

↑ Идея!

У меня в дело пошла ровно половина — ток потребления оказался равным 60мА Мысль заработала, лента была тут же куплена. Остальное нашлось в запасах. Сначала я хотел подключить ленту напрямую к цепи 12В системного блока. Но перспектива «городить» дополнительный разъем на задней стенке не радовала. И с ноутбуком такую подсветку не используешь… А что нынче есть во всех компьютерах? Правильно — USB. Осталось превратить 5В в 12В.

Готового DC/DC-преобразователя у меня не было, покупать — слишком дорого… И тут я вспомнил про старую сетевую карту — на ней оказался как нельзя кстати нужный преобразователь, да еще и с гальванической развязкой. Вот такой — GTS H05U09S

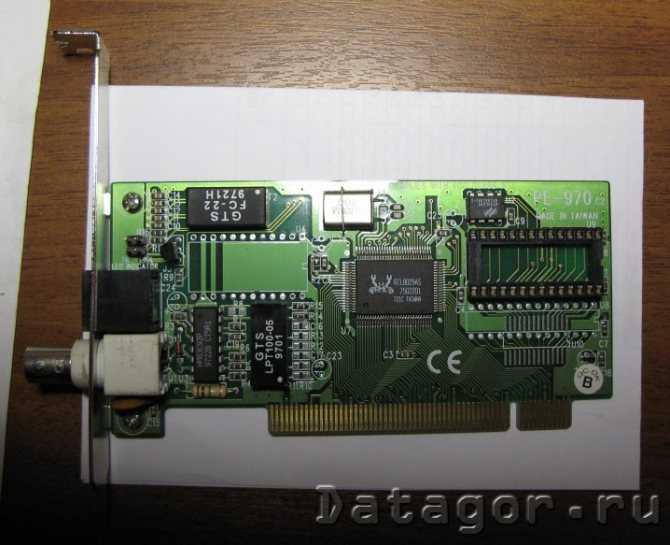

Сетевуха с уже выпаянным DC/DC

Но уH05U09S выходное напряжение 9V. Не беда — моя лента светит ярко и от 9V.

Как подключить светодиодную ленту к материнской плате

Подсветка для ПК должна быть компактной, экономичной, обладать низким тепловыделением. Любителям моддинга дополнительно нужны интересные визуальные эффекты. Этим требованиям удовлетворяют ленты с диодами типа LED.

Для чего нужна подсветка пространства возле компьютера?

Существует несколько причин организовать освещение рабочей зоны пользователя ПК:

Подсветка внутри системного блока с прозрачной крышкой, помимо решения практических задач, придает ему привлекательный, футуристичный вид. С ее помощью легко сделать свой ПК особенным.

Как работает светодиодная лента и каковы ее свойства?

Изделие представляет собой гибкую плату на полимерной основе. На ней закреплены 2 проводника и включенные между ними диоды, излучающие при протекании тока свет.

Если компьютер находится в спальне, изделие можно зафиксировать на тыльной стороне монитора или под столом. Освещение отраженными лучами позволит читать тексты, но не будет мешать спать другим членам семьи.

Диоды пропускают ток лишь в одном направлении. Соответственно, на ленту подается постоянное напряжение.

Правила подключения к сети

LED-ленты рассчитаны на разность потенциалов в 12 В, модели с числом диодов 240 шт./п. м – на 24 В.

Применяют 2 способа подключения источника света.

Без блока питания

Для подключения к сети 220 В параллельное соединение диодов меняют на последовательное. 220 больше 12 в 18,33 раза, значит, необходимо соединить последовательно 19 диодов или их параллельных групп. Тогда падение напряжения на каждой из них составит 11,5 В.

Ленту разрезают по специальным меткам. Если рассечь ее произвольно, нарушится работоспособность изделия. У разных моделей число светодиодов между метками отличается, минимальное количество – 3.

Таким образом, для подключения к сети на 220 В потребуется не менее 57 элементов. При сборке осветительного прибора соблюдают полярность: группы СД соединяют одноименными контактами.

В продаже имеются LED-ленты с арматурой, готовые для использования в сети

Через блок питания

Осветительный прибор нужно подключить к выходным клеммам преобразователя, соблюдая полярность. Ориентируются по цвету изоляции проводов: черный или белый – «минус», другие (преимущественно красный) – «плюс». Выключатель и диммер устанавливают в разрыв любого провода.

Подходят следующие блоки питания:

Потребляемый лентой ток не может превышать номинальное значение для данного блока питания. Эта величина зависит от количества диодов и их типа. Выполнить расчет поможет таблица:

Тип светодиодов	Плотность LED на 1 п. м ленты	Сила тока (А) на длину ленты
1 м	2 м	3 м	4 м
SMD3528	30	0.2	0.4	0.6	0.8
60	0.4	0.8	1.2	1.6
120	0.8	1.6	2.4	3.2
SMD5050	30	0.6	1.2	1.8	2.4
60	1.2	2.4	3.6	4.8

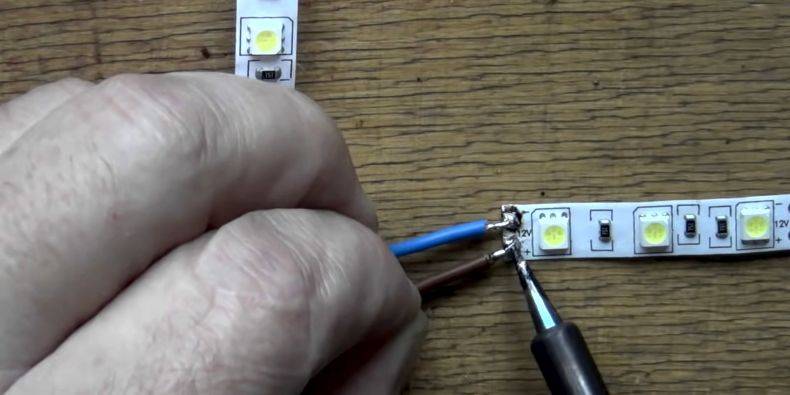

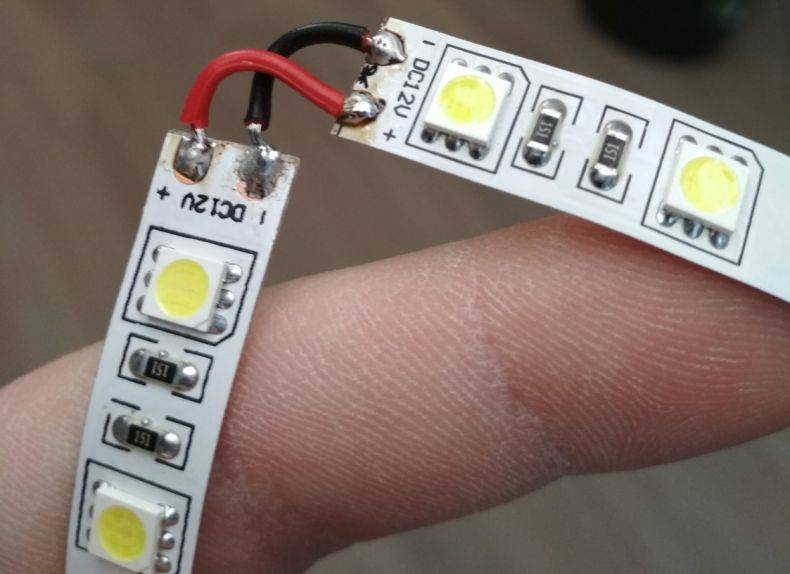

Провода подсоединяют к контактным площадкам пайкой или с помощью специальных коннекторов.

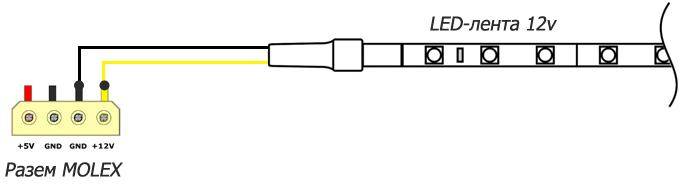

Схема подключения обычной светодиодной ленты

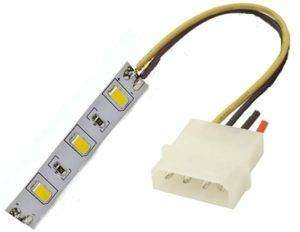

Электроэнергия поступает через 4-пиновый разъем Molex компьютерного блока питания.

В него входят провода:

Действуют в таком порядке:

Чтобы не срезать разъем, можно приобрести ответную часть для него (штепсель) в составе переходника Molex-SATA. Он предназначен для питания более новых винчестеров с последовательной дата-шиной. Коннектор SATA отрезают, к освободившимся проводам подключают ленту.

Далее штепсель вставляют в разъем Molex. Максимальный ток для него – 20 А, но с учетом наличия прочих устройств (винчестера, DVD-дисковода и пр.) не рекомендуется подключать нагрузку более 5 А (лучше до 4 А).

Можно реализовать схему со ступенчатой регулировкой яркости свечения. Понадобится 2-позиционный переключатель с функцией дистанционного управления.

Один его контакт соединяют с «минусом» ленты, 2 других – с красным (+5 V) и черным проводами разъема. Когда регулятор переведен в первое положение, на диоды подается разность потенциалов 12-5 = 7 V, и они горят вполсилы.

Необходимые инструменты

Установка данного вида освещения не требует наличия сложного профессионального оборудования, кроме того, некоторые комплектующие могут идти в наборе с лентой. Чтобы установить дюралайт нужно иметь следующие материалы и инструменты:

• катушку дюралайта;
• 3-хжильный кабель ВВГнг-Ls сечением 1,5 мм2;
• монтажный провод 1,5 мм2;
• блок питания;
• диммер/пульт управления;
• ножницы или канцелярский нож;
• бокорезы (кусачки);
• термоусадочные трубки или изолента;
• 2-сторонний скотч (в случае, если недостаточно клейкой основы ленты);
• паяльник;
• алюминиевый или пластиковый профиль необходимой длины;
• жидкость для обезжиривания поверхности (спирт/ацетон/растворитель и проч.).

Инструменты для монтажа светодиодной ленты.

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение

Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD ленты

Степень защиты

Так как область применения обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия. Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие. Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528 (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные — 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

• размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
• размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

• 3,2*2,8 мм выдает 0,3 до 1,6 лм;
• размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт, самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможность отрезать необходимое количество: по нанесенным пунктирным линиям с изображением ножниц. Строго по этим линиям и можно резать.

Разрезают светодиодную ленту ножницами строго по разметке

Если ножницы не нарисованы, то обязательно есть пунктир. Также линию реза можно определить по наличию контактных площадок с обеих сторон от линии.

Стул

Если нужно долго сидеть за компьютером, обратите внимание на эти детали:

• поясничная поддержка, чтобы спина не уставала;
• подлокотники — чтобы не были жёсткими и можно было комфортно на них опереться;
• проветривание спины — будете ли вы потеть в этом кресле;
• поддержка головы и боковая поддержка — если вы любите откинуться назад и так работать, то эти вещи помогут вам это делать с комфортом;
• регулировка по высоте — в зависимости от высоты стола нужно будет отрегулировать посадку за ним;
• отдельной проблемой может стать сочетание высоты подлокотников и столешницы. Слишком высокие подлокотники — и стул уже нельзя закатить под стол.

Часто удобные стулья для программистов — это обычные геймерские кресла. Но к этому есть вопросы: как проветривается спина и не слишком ли высокие подлокотники? Если вы любите работать полулёжа, можно ли будет подъехать с этими подлокотниками под столешницу?

Подключение своими руками (одноцветной, RGB, более 5 м)

Необходимые материалы и инструменты

Для монтажа потребуются следующие материалы:

• отрезок ленты со светодиодами;
• источник питания, отвечающий основным требования осветительного прибора;
• диммер или RGB-контроллер, необходимый для управления цветной подсветкой;
• провода, а также, если требуется индивидуальными особенностями конструкции отдельные выключатели, резисторы, выпрямители и конденсаторы.

Монтаж выполняется с использованием следующих инструментов:

• для разборки ленты на элементы оптимальной длины – ножницы;
• для соединения всей системы – паяльник малой мощности или клейма, штекеры и клипсы;
• для зачистки проводов – бокорезы.

Схема (описание)

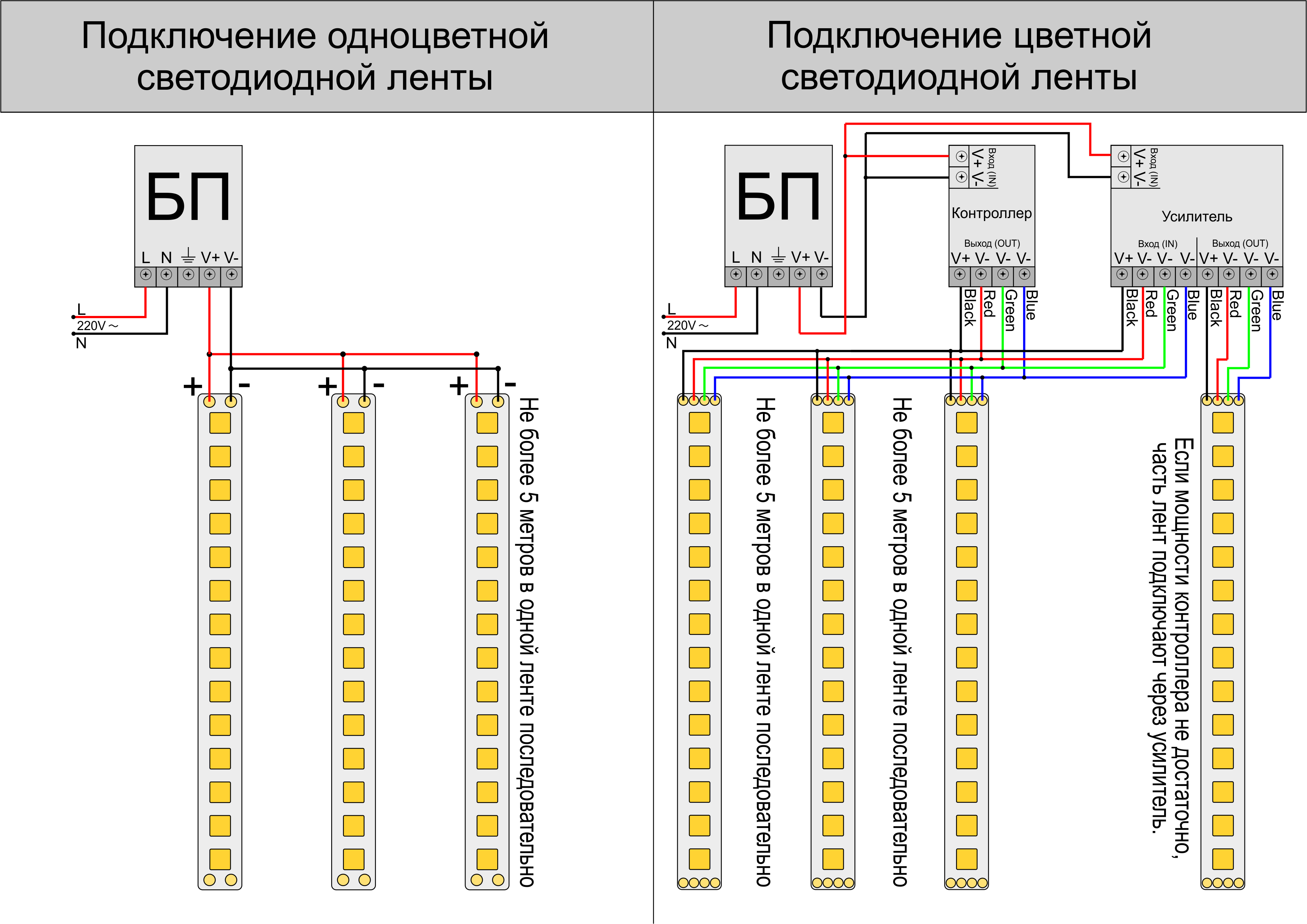

Схема подключения обычной ленты

Чтобы включить элемент с одноцветными кристаллами понадобится: сама планка с диодами и блок питания к ней.

Подключение осуществляется со строгим соблюдением полярности. Провода подключения и ленты и блока окрашены: красным это плюс, а синий или черный − это минус. Поэтому соединять нужно одинаковые по цвету, проводки иначе светодиоды не будут гореть.

Если в блоке питания отсутствует выключатель, его можно встроить, чтобы не выдергивать каждый раз из розетки все устройство.

Если есть необходимость в динамической настройке свечения ламп, то в последовательную линию питания 12 или 24 вольт между блоком и лентой подключается диммер – это регулятор яркости, с помощью которого можно даже полностью потушить освещение, не выключая блока питания.

Схема подключения RGB ленты

Это так называемые мульти или разноцветные светильники. Схема их подключения такая же, как и у предыдущего варианта, только на место диммера монтируется контроллер, который выполняет функцию не только регулировки яркости, но и смены цвета свечения устройства в зависимости от настройки.

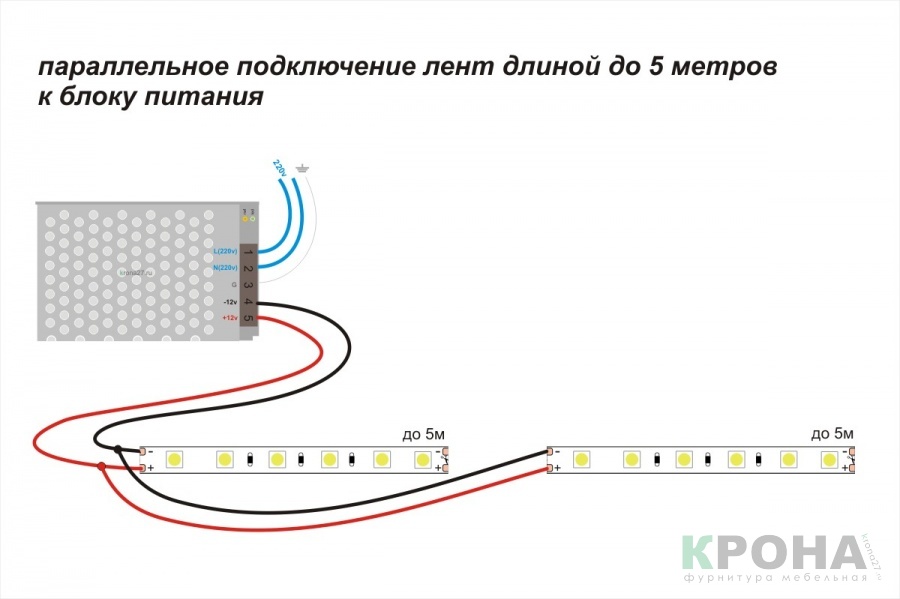

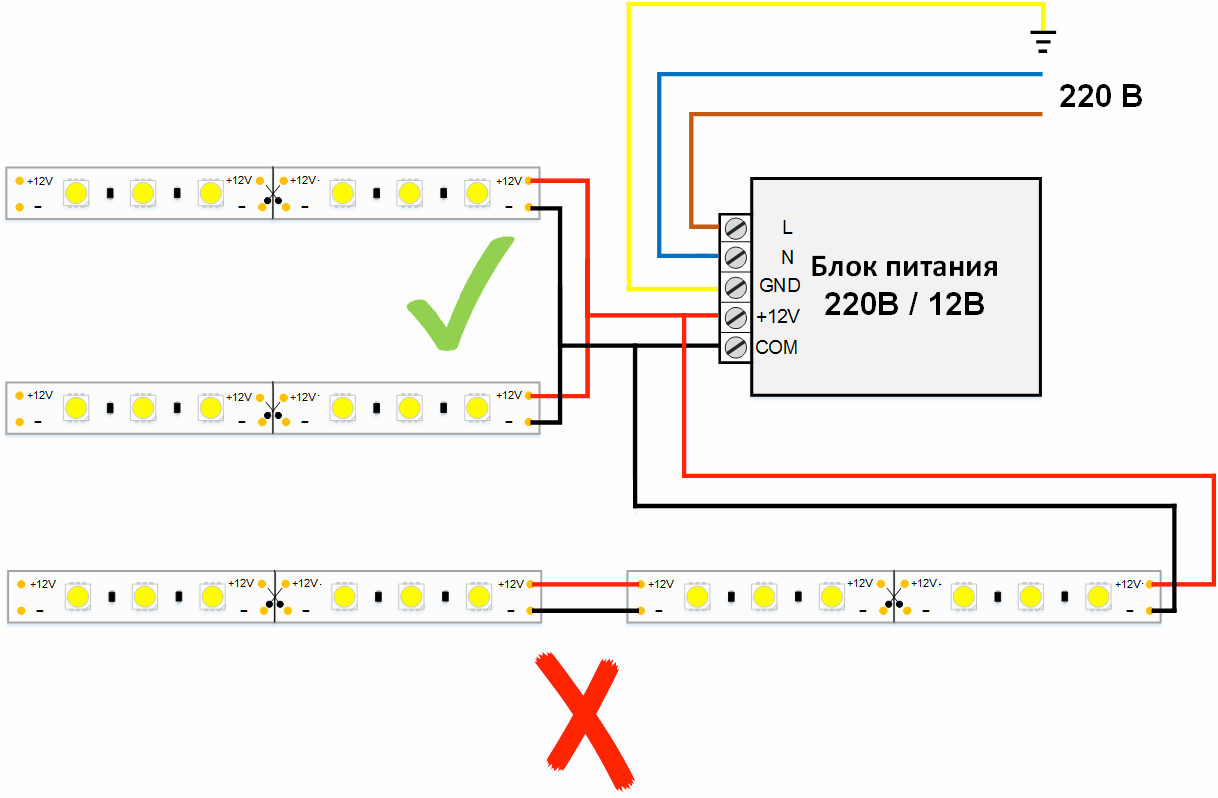

Схема подключения ленты более 5 м

Для декоративного освещения потолков используются ленты более 5 м или несколько светодиодных панелей сразу, что приводит к проблеме недостаточной мощности питающего блока или контроллера. Тогда в схему соединения такой RGB ленты добавляют усилитель, который дает дополнительную мощность контроллеру.

Пошаговое руководство

Подключение ленты к источнику питания производят в несколько шагов:

• Расчет оптимального по длине осветительного элемента. Далее, отмеряют и отрезают элементы нужного размера. У всех изделий сзади под защитным покрытием предусмотрена клейкая поверхность для закрепления осветительного прибора в любом месте.
• Далее, обычную монохромную планку в строгом соответствии с полярностью подключают к блоку питания, плюс к плюсу минус к минусу.
• Подключению многоцветного элемента предшествует подключение к блоку питания контроллера, также соблюдая полярность.
• Как и трех кристальные чипы в RGB элементе, такой контроллер имеет три канала выходного питания на минус и один общий на плюс. Их совмещают в строгом соответствии друг с другом.
• Надежность всех контактов обеспечивается либо пайкой, либо использованием разъемных коннекторов.
• После сборки система готова к работе, может монтироваться практически в любом месте.

Распиновка USB

Всем известно, что мобильный телефон заряжается, когда вы подключаете его к компьютеру. Этот факт указывает на то, что на USB-портах есть напряжение, которое можно использовать для питания светодиодной ленты. Стандартный разъем USB 2.0 имеет 4 контакта, два для передачи данных и два для питания подключенного устройства. На рисунке показано подробное назначение контактов разъема USB 2.0. Стандартный разъем USB рассчитан на ток 500 мА и напряжение 5 В, поэтому к нему можно подключить целый светодиодный массив.

Разъем USB — это, пожалуй, самая важная часть собранной конструкции. Вы можете приобрести его в складном корпусе или использовать бесполезный, но рабочий кабель от любого периферийного устройства. В зависимости от того, насколько далеко системный блок находится от места крепления подсветки, вам нужно будет рассчитать длину кабеля. Некоторые модели клавиатур имеют дополнительный USB-порт сбоку, который можно использовать для подсветки.

Светодиода

Схема подключения одного светодиода показана на рисунке. Для этого вам понадобится соответствующая часть USB-разъема, резистор, двухжильный кабель и яркий светодиод. Если USB-штекер был приобретен отдельно, его необходимо разобрать, удалив внутреннюю часть с припаянными контактами. После определения светодиодной лампы рассчитывается сопротивление резистора:

U_PIT — напряжение питания USB-разъема, равное 5 В; U_LED — постоянное напряжение светодиода, от которого зависит цвет вспышки; I_LED — номинальный рабочий ток светодиода.

Подробнее о правильном выборе и расчете токоограничивающего резистора вы можете прочитать здесь.

Теперь остается только правильно припаять все имеющиеся компоненты и придать подсветке красивый вид. Сначала кусачками укоротите положительную сторону светодиода и припаяйте к ней резистор. Затем припаяйте один провод к свободному проводу резистора, а второй — к отрицательному проводу светодиода. Провода, резистор и паяные соединения прячутся под термоусадочной трубкой. На два провода возле светодиода надета термоусадочная трубка большего диаметра для придания приличного вида. С обратной стороны соединительный кабель припаян к клеммам демонтированного USB-разъема. Провод, идущий от резистора, подключается к клемме 1 (+5 В), а провод, идущий от отрицательного вывода светодиода, подключается к клемме 4 (GND). Убедитесь в отсутствии короткого замыкания со второй и третьей клеммами после пайки и смонтируйте разъем.

Если используется готовый кабель USB с разъемом, зачистите свободные концы кабелей и измерьте два внешних кабеля питания с помощью мультиметра. Затем они припаиваются к светодиоду через резистор в соответствии с описанной выше процедурой. Неиспользуемые кабели данных укорачиваются и изолируются во избежание короткого замыкания. Теперь подсветка готова к использованию.

Светодиодной ленты

Светодиодные ленты используются для большей светоотдачи. Это особенно актуально для подсветки откидной полки в компьютерном столе. Светодиодная лента приклеивается к краю под столешницей, чтобы обеспечить равномерный поток света по поверхности клавиатуры. Для питания ленты через USB-подключение требуется дополнительный повышающий преобразователь 5-12 вольт, который необходимо изготовить самостоятельно или приобрести в магазине электроники.

Управление подсветкой

Все описанные способы подключения подсветки предполагают, что она будет загораться при включении ПК. Если используется USB разъём, отключать ленту можно в любой момент, но удобным такой способ не назовёшь. Рассмотрим основные способы управления работой подсветки:

• можно добавить в схему обычный выключатель в виде кнопки или переключателя (как в бра) и расположить его в удобном месте;
• если нужно управлять RGB-подсветкой, подключённой к материнской плате, в схему включают контроллер, позволяющий запрограммировать цветовую схему. Его размещают не на виду, но в таком месте, чтобы он не перегревался;
• для регулировки яркости свечения используют диммер, позволяющий также регулировать контрастность и цветовую температуру диодов, выключать/включать ленту;
• некоторые модели материнских плат поставляются с ПО, позволяющим через программу управлять работой светодиодной подсветки (яркость, контрастность, оттенки и множество других эффектов).

Как видим, организовать подсветку на своём рабочем месте несложно. Главное – всё правильно просчитать, а при монтаже придерживаться описанных инструкций.

Электрическая схема LED RGB ленты на светодиодах SMD-5050

Разобравшись с устройством светодиода легко разобраться и с устройством светодиодной ленты. В верхней части картинки фотография работоспособного отрезка LED RGB ленты, а в нижней его электрическая схема.

Как видно из схемы, одноименные контактные площадки светодиодной ленты, находящиеся с ее правой и левой стороны электрически соединены между собой напрямую. Таким образом, обеспечивается возможность подачи питающего напряжения на ленту с любого конца и на следующий отрезок ленты при ее наращивании.

Кристаллы светодиодов VD1, VD2 и VD3 одинакового цвета свечения соединены последовательно. Для ограничения тока в каждой из цветовых цепей установлены токоограничивающие резисторы. Два из них номиналом 150 Ом, а один 300 Ом, в цепи кристаллов красного цвета. Резистор большего номинала установлен для выравнивания яркости всех цветов с учетом интенсивности излучения кристаллом светодиода и не одинаковой цветовой чувствительности человеческого глаза к разным цветам.

Схема подсоединения простой ленты

Обыкновенную, либо монохромную ленточку можно подключать к персональному компьютеру с помощью нескольких способов:

• Подсоединив к системному блоку через один из molex-портов;
• При помощи USB-разъема;
• Подсоединив к материнской плате персонального компьютера.

Чтобы подсоединить светодиодную ленточку к блоку питания подходит любой из этих трех приемов, для ноутбука – лишь 2-ой метод.

Одним из самых обычных методов подсоединения ленточки к ПК считается применение molex-порта. У него есть 4 контакта — 1 желтый, 2 черных и 1 красный. Схема расстановки:

• Желтого цвета — +12 В;
• Черный — земля;
• Черной расцветки — земля;
• Красного оттенка — +5 В.

Легче подсоединить светодиодную ленточку, применяя желтый + 1 из кабелей черной расцветки. Кабели с красным оттенком + второй кабель с черным можно обрезать либо изолировать. Необходимо сделать следующие шаги:

1. Выключить персональный компьютер.
2. Обрезать нужные кабели от колодки.
3. Подчистить края, затем — припаять к ним: или контакты ленточки (это комфортно, если будет подсвечиваться изнутри блок питания), либо удлинительные кабели от самой подсветки.
4. Сразу необходимо вставить части термоусадочной трубки, чтобы позже изолировать зоны спайки.

Еще нужно учесть то, что ленточка будет освещать пространство постоянно. Если понадобится ее выключить, то потребуется установка выключателя. Кое-какие пользователи монтируют диммер, который позволяет настроить яркость на собственное усмотрение.

Применяем USB-разъем

Подсоединение к USB-разъем настольного ПК может понадобиться при отсутствии порта внутреннего питания. В случае применения ноутбука это считается единым вероятным вариантом подсоединения светодиодной ленточки. Других интерфейсов для подсоединения нужного напряжения нет.

Подсоединение диодов к USB-разъему связано с несколькими проблемами:

• Несоответствие тока USB-порта напряжению в светодиодной ленточке;
• Невысокое допускаемое напряжение нагрузки. Стандартом предусматривается напряжение не больше 500мА.

Чтобы создать требуемый ток, надо купить либо сделать собственными руками преобразователь 5 В → 12 В.

Нужно понимать то, что увеличение тока в 2,5 раза спровоцирует понижение допускаемого напряжения на тоже самое значение, т. е. до напряжения 200мА. Непосредственно на это напряжение потребления светодиодной ленточки стоит ориентироваться во время подсоединения источников освещения.

Подсоединение к сети посредством системного блока

Преобразователь уменьшает напряжение в электросети до 24 В либо 12 В. Системные блоки бывают различные. Подходят: преобразователи от ноутбука, зарядные устройства для гаджета, ПК.

Главное — чтобы напряжение, передаваемое с блока питания, было больше, чем напряжение, потребляемое светодиодной ленточкой. К примеру, 1 метр светильника будет потреблять 0,4 А., пять метров — 2 А.

Напряжение системного блока указывается на самом корпусе. Подсчитать его можно легко. В случае подсоединения светильника к системному блоку, главное — придерживаться полярности, в противном случае он не сможет включиться.

Как это было

Раньше мне как-то не доводилось вытаскивать платы вентиляторов, поэтому, немного не рассчитав силы, первую плату я успешно сломал. Обычно я не такой рукожоп (кого я блин обманываю?). Вдохновленный неудачей (нет), я начал разбирать второй вентилятор. Со второй платой рисковать я не хотел, и поэтому просто паяльником расплавил ту часть корпуса вентилятора, которая держит плату, а затем без труда вытащил ее.

К сожалению, фотографий разбора вентиляторов я не делал. Сложного там ничего нет, за исключением извлечения платы, — ее очень легко сломать. Спойлер: кусок сломанной платы я тоже буду использовать в будущем

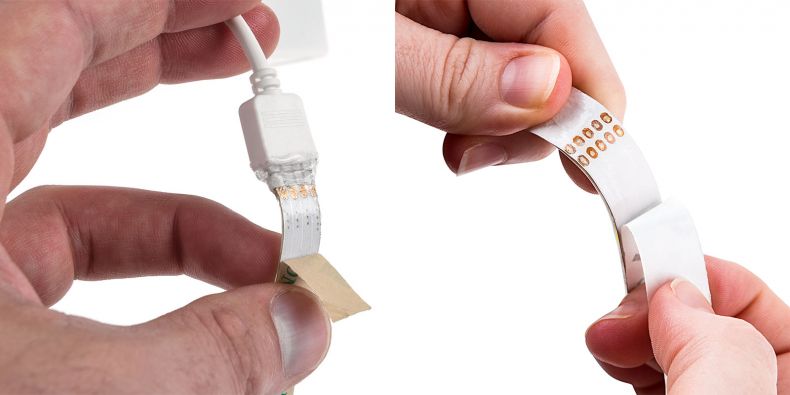

Разновидности

Их можно использовать как для соединения нескольких лент между собой.

Так и для подключения к источнику питания или контроллеру RGB (соединительно-запитывающие зажимы) с проводами на концах.

Коннекторы бывают 2-х pin-овые, под монохромную ленту или 4-х, 5-ти под ленты RGB и RGBW.

Виды коннекторов

1 of 4

Выпускаются также варианты для соединения светодиодных лент напряжением 220В. Они совершенно другой конструкции и не подойдут для моделей 12-24В.

виды коннекторов 220В

1 of 6

Преимущества коннекторов перед пайкой:

относительно небольшая стоимость

#td_uid_9_624aac4aad5ea .td-doubleSlider-2 .td-item1 { background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/107-80×60.jpg) 0 0 no-repeat; } #td_uid_9_624aac4aad5ea .td-doubleSlider-2 .td-item2 { background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/108-80×60.jpg) 0 0 no-repeat; } #td_uid_9_624aac4aad5ea .td-doubleSlider-2 .td-item3 { background: url(https://svetosmotr.ru/wp-content/uploads/2017/11/106-80×60.jpg) 0 0 no-repeat; }

1 of 3

простота монтажа

отсутствие необходимости закупать флюсы, припои и т.п.

Основных недостатка три:

подверженность окислению

неспособность пропускать большие токи

потенциальное место пожара, из-за того, что пластик в них дешевый и не термостойкий

В первую очередь выбирайте их по ширине вашей ленты. Иначе можно прогадать с расстоянием между контактами. Например, один вид для SMD лент 3528 запросто может не подойти для SMD 2835 или SMD 5050.

ширина светодиодной ленты ширина коннектора для светодиодной ленты

Самые распространенные модели идут с шириной 8мм и 10мм.

Для изготовления подсветки вам могут понадобиться 3 вида соединителей:

для непосредственного соединения ленты с лентой на прямых участках

для соединения строго под углом в 90 градусов

для соединения под любым произвольным углом

Некоторые просто пытаются согнуть саму ленту, без всяких переходников. Однако делать этого нельзя. Радиус ее продольного изгиба должен быть не более 2см.

И уже тем более недопустимы ее поперечные искривления. Вот последствия таких изгибов:

По принципу подключения они также делятся на 3 вида:

просто прижимные

прижимной коннектор прижимной коннектор

с защелкой, фиксирующей верхнюю крышку

прокалывающие

Схема и особенности подключения светодиодной подсветки к компьютеру

LED подсветка компьютера или рабочего пространства около него вошла в моду сравнительно недавно, но успела завоевать популярность у большинства пользователей. Чаще всего используется светодиодная лента, с помощью которой можно оформить различные поверхности или участки. Ее можно подключить непосредственно к компьютеру, обойдясь без громоздкого блока питания.

Подсоединение выполняется разными способами, которые выбираются в зависимости от типа компьютера — системный блок, ноутбук или другие варианты конструкции. Процедура простая, но без точного знания, как подключить светодиодную ленту к компьютеру, браться за нее не следует. Тем более, что разновидностей подобных светильников много, и все они обладают собственной спецификой и требованиями.

Для чего нужна подсветка околокомпьютерного пространства

Подсветка рабочей зоны компьютера способна выполнить несколько задач:

• украшение пространства;
• оформление участка помещения, определение границусловного «кабинета»;
• освещение внутреннего пространства системногоблока;
• подсветка монитора, снижающая резкость переходаот освещенной поверхности к темному фону.

Основные функции светодиодного освещения для компьютера заключаютсяв декоративном и фоновом оформлении границ монитора, снижении контраста междуярким экраном и черным окружающим пространством. Достоинства светодиодногооформления:

• снижение нагрузки на органы зрения;
• упрощается ориентация в темном помещении;
• создается позитивный рабочий настрой.

Психологическое воздействие подсветки компьютерного стола играет важную роль для пользователя. Повышается производительность, снижается утомляемость органов зрения. Режимом работы можно управлять, создавать многоцветные композиции с помощью RGB ленты, которой управляет специальный контроллер.

Особенности строения и принцип работы такой подсветки

Светодиодная лента представляет собой линейный источник света, основанием которого служит гибкая лента. Это позволяет оформлять криволинейные поверхности, устанавливать подсветку на любые несущие элементы. Основные особенности светодиодных лент:

• яркое, выразительное свечение;
• долговечность;
• малое потребление электроэнергии;
• гибкое основание;
• простота монтажа;
• возможность регулировать длину.

Светодиодные ленты питаются отисточника постоянного тока 12 В (реже 24 В). Для этого требуется собственный БП, который занимает место инуждается в подключении к сети 220 В.

Удачным решением становится использоватьв качестве источника блокпитания компьютера, который среди прочих значений выдает 12 В. Остаетсятолько правильно подключить светильник.

Для этого необходимо подобрать нужныйвид ленты, руководствуясь следующими критериями:

• плотность установки элементов;
• одно- или многоцветный режим свечения;
• длина;
• уровень защиты.

Интересно! В продаже имеются ленты длиной 5 м. На одном метре могут находиться 30, 60 или 120 светодиодов. Поскольку работа предстоит в помещении, уровень защиты существенной роли не играет, допускается использование лент класса 20IP.

Необходимые материалы и инструменты

Для того, чтобы подключить светодиодную ленту к блоку питания от компьютера, потребуются:

• моно- или полихроматическая лента;
• паяльник;
• припой и флюс;
• ножницы;
• соединительные провода;
• бокорезы или кусачки;
• острый нож для снятия изоляции.

Иногда для подключения диодных лент используютспециальные коннекторы. Они удобны, позволяют обойтись без пайки. Однако, еслипредполагается присоединение светильника к компьютеру, паяльник понадобится влюбом случае, поэтому приобретать коннекторы необязательно.

Если планируется использовать многоцветную ленту, то в комплект к ней потребуется контроллер. Без него подключить светильник к компьютеру не удастся — будет гореть либо только один цвет, либо сразу все. После того, как все компоненты будут собраны, останется только подключить ленту одним из подходящих способов.

Схема подключения обычной ленты

Обычная, или монохромная лента может быть подключена к ПК несколькими способами:

• к блоку питания посредством одного из molex разъемов;
• через USB
• кматеринской плате компьютера.
