Как подключить светодиодную ленту: самостоятельно подключаем питание через блок и без блока

Выбор производительности адаптеров

В описании каждой ленты есть технические данные. Там обязательно указывается напряжение, которое необходимо подать (12 или 24 В) и потребляемый ток. Вот только ток обычно указывают на 1 метр ленты. Если вы подключать будете 5 метров, соответственно, надо будет умножить эту цифру на 5. Если будете подключать к этому блоку питания 10 метров, умножаете на 10, и т.д.

Если вы пока прикидываете, во сколько вам обойдется подсветка и ленты пока нет или вы еще не выбрали, можно воспользоваться усредненными данными. Потребление тока монохромными лентами самого распространенного типа приведены в таблице. Их можно брать для примера.

Потребляемый светодиодными лентами SMD3528 и SMD5050 ток в зависимости от количества светодиодов на одном метре длины

Полученная цифра — минимальное значение силы тока, которое должен выдавать искомый блок питания. Но постоянная работа на пределе возможностей очень сокращает срок службы электротехнических изделий. Потому, к найденной цифре добавляем 20-25% запаса (умножаем на 1,2 или на 1,25), полученную цифру округляем в большую сторону до целого. Это и будет тот ток, который должен выдавать адаптер.

Чтобы было понятнее, приведем пример. Пусть метр ленты потребляет 0,8 А, подключать к адаптеру будем 18 метров. Ищем суммарный потребляемый ток: 0,8 А * 18 = 14,4 А. Добавляем запас: 14,4 А * 1,2 = 17,28 А. Итак, искать будем адаптер, который будет выдавать не менее 17 Ампер.

В случае с цветными RGB светодиодными лентами, к найденной цифре добавляется ток, который необходим контроллеру (диммеру) и усилителям (если они питаются от этого источника). Эти данные есть в техническом описании устройств.

Схема подключения

Прежде чем начать сборку схемы с диммером, необходимо проверить мощностные характеристики. Мощность светодиодной ленты не должна превышать значения, указанные на корпусе устройства (лучше, если эти показатели будут меньше). Если диммер рассчитан на управление мощностью в 150 Вт, идеальным вариантом будет, если LED-лента будет потреблять около 147 Вт. Это поможет прослужить прибору очень долго.

Что касается непосредственно монтажа, здесь необходимо соблюдать общепринятый порядок работы для всех электрических сетей:

1. Первоочередно нужно отключить питание сети, в контуре которой будет производиться установка. Отсутствие напряжения проверяется тестером или мультиметром. Необходимо убедиться в отсутствии возможности случайной подачи тока, при необходимости вывесить предупреждающий знак.
2. В помещении устанавливается светодиодная лента, а в монтажную коробку ставят диммер с использованием соответствующих крепежных материалов и инструментов.
3. К клеммам с маркировкой L и N нужно подключить фазный и нулевой провод соответственно. Определить положение питающих проводников необходимо до момента отключения сети.
4. По окончании монтажа проверяют работоспособность собранной схемы.

Одноцветная

Светодиодная лента питается от источника постоянного тока напряжением 12 В, а бытовая сеть — источник переменного тока с напряжением 220 В. Диммируемая светодиодная лента запитывается через преобразователь 220/12 В. На вход подключается нуль и фаза сети, а на выход — светодиодная лента.

Важно не перепутать полярность проводников. При неправильном подключении лента просто не будет работать

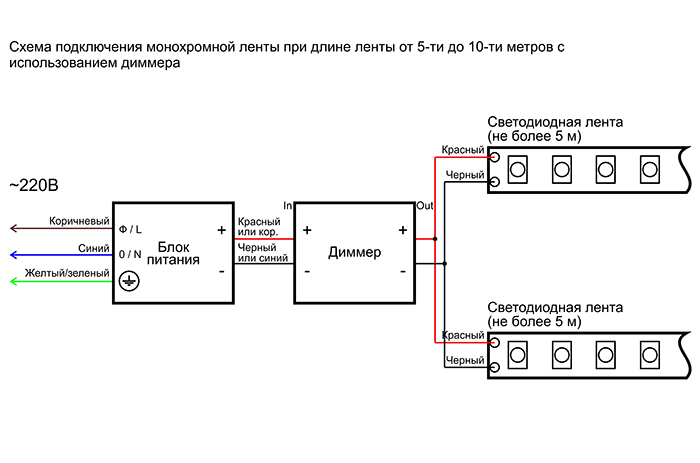

Чтобы подключить светодиодную ленту длиной более 5 метров, можно воспользоваться несколькими вариантами монтажа:

Чтобы подключить светодиодную ленту длиной более 5 метров, можно воспользоваться несколькими вариантами монтажа:

1. Использовать несколько блоков питания. Для каждой ленты отдельный источник питания.

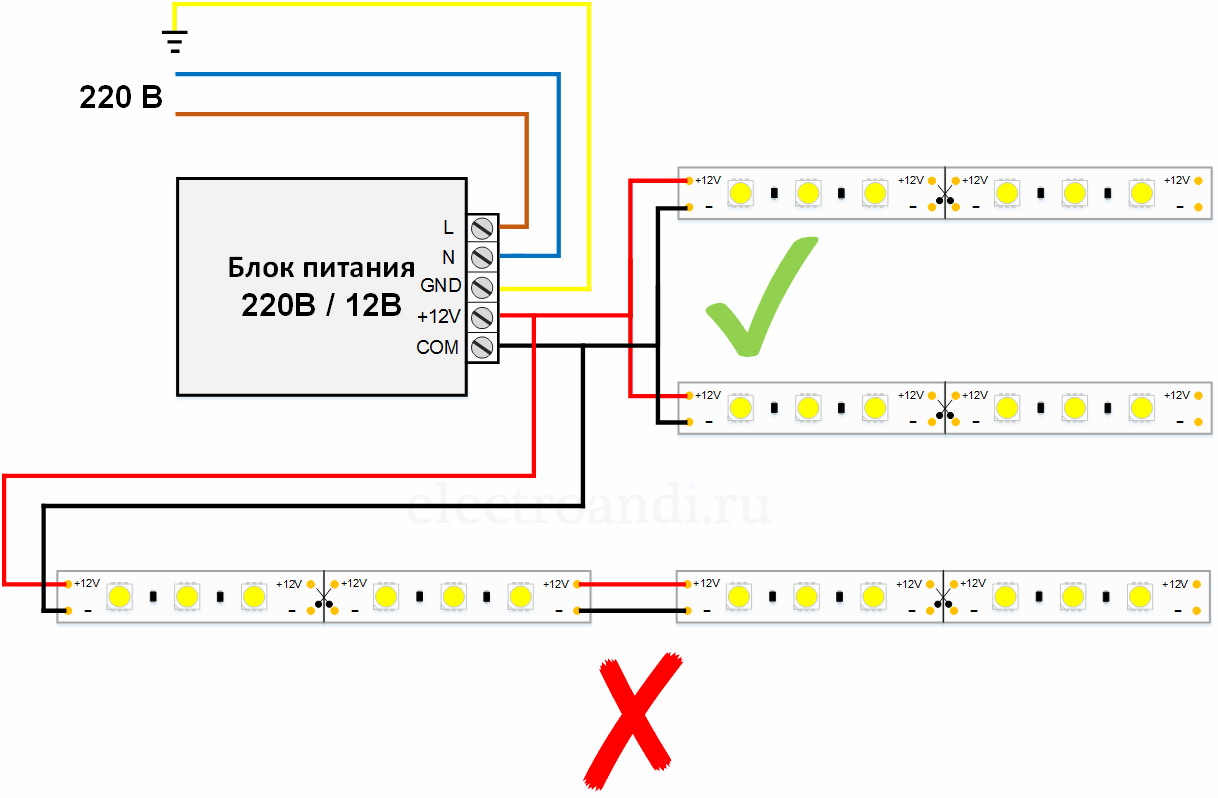

2. Один блок питания. Каждая лента подключается параллельно друг другу к выходу преобразователя.

RGB

Способ монтажа точно такой же, как и с монохромной лентой, с небольшим отличием. После блока питания устанавливают RGB-контроллер, который позволяет производить регулирование цветности светодиодной ленты

Важно учитывать мощность контроллера при подборе количества RGB-лент

Теперь непосредственно о подключении. К клеммам V+ и V- подключают пониженное напряжение от блока питания. К контактам на выводе подключают:

• R (red) — красный провод;
• G (green) — зеленый проводник;
• B (blue) — синий провод;
• V+ — желтый общий провод.

Каждый провод, кроме желтого, отвечает за соответствующий цвет ленты. Необходимо безошибочно подключить каждый проводник к своему гнезду. Ничего плохого не произойдет, но цвета будут отображаться неверно.

Коннекторы для светодиодной ленты

Соединить светодиодные ленты друг с другом можно с помощью специальных устройств — коннекторов. Они бывают несколько типов в зависимости от конструкции — со сдвижными зажимами, с боковыми защелками и так далее. Однако работают они по одинаковому принципу:

• Устройство имеет вид двух небольших коробочек-коннекторов на основе пластика, соединенных друг с другом проводами (длинными и короткими). Внутри коробочек имеются зажимные устройства.
• Чтобы соединить осветительные устройства, человек вставляет край проводки от одной ленты в коннектор и фиксирует их с помощью зажимов.
• Вторая ЛЕД-лента крепится к другому коннектору. По итогу мы получаем единое осветительное устройство, собранное с помощью коннектора.

Со сдвижными зажимами

Такие коннекторы являются самыми компактными, а обеспечивают они среднее качество соединения осветительных систем. Для соединения нужно выдвинуть фиксатор, в результате чего образуется щель — туда следует установить ленту, после чего следует задвинуть фиксатор. Сдвижные зажимы обеспечивают неплохое качество соединения, однако зажимы не позволяют визуально осмотреть место крепления, что является значимым недостатком коннекоторов с зажимами.

С боковыми прижимными защелками

Использование коннекторов с боковыми прижимными защелками — пожалуй, самый популярный способ соединения светодиодных лент. Для создания крепления, на коннекторе открывается крышка, а потом в пазы устанавливаются лента. Зажим осуществляется с помощью прижимных клемм, которые обеспечивают высокое качество контакта проводки. Прижимные коннекоторы обладают одним серьезным минусом — у них есть ограничение по мощности, поэтому их следует использовать для соединения лент небольшой или средней мощности.

Прокалывающие коннекторы

Прокалывающие коннекторы обеспечивают высокое качество соединения, а подойдут они для осветительных систем любой мощности. У таких устройств имеются заостренные зубцы, которые прокалыват насквозь светодиодную ленту, что приводит к образованию электрического контакта. Главные недостатки прокалывающих коннекторов — довольно крупные размеры (как для коннекторов), высокая стоимость устройств, проблемы с монтажом (рекомендуется применять плоскогубцы для закрытия крышки).

Угловые вставки для соединения светодиодных лент под углом

У коннекторов предыдущих типов (сдвижные, прокалывающие, с боковыми защелками) есть один значимый недостаток — их нельзя гнуть под углом, поскольку нарушится качество контактов. Чтобы избежать этой проблемы, рекомендуется использовать дополнительные угловые вставки, которые прикрепляются к коннекторам. Вставки могут иметь различную форму — они могут быть Т-образными, крестообразными, с дополнительньми проводками и так далее.

Защита и безопасность

Когда речь идет о подключении нескольких светодиодных лент к одному блоку питания, необходимо обратить внимание на вопросы безопасности и защиты. Мы предлагаем решения, которые обеспечат надежную и безопасную работу вашей системы освещения

Одним из ключевых аспектов безопасности является использование качественного и надежного блока питания. Наша компания предлагает высококачественные блоки питания, которые обеспечивают стабильное и эффективное питание для светодиодных лент.

Дополнительно, мы рекомендуем использовать защиту от короткого замыкания и перегрузки. Данные функции позволяют предотвратить возможные аварийные ситуации, связанные с неправильной работой светодиодных лент или их устройств.

Кроме того, мы предлагаем различные аксессуары для безопасной установки светодиодных лент, такие как крепления, герметичные корпуса и специальные плоские провода. Эти дополнительные элементы обеспечивают надежное и безопасное крепление светодиодных лент, а также защиту от воздействия внешних факторов, таких как влага или пыль.

Все наши товары отвечают строгим стандартам безопасности и надежности, что гарантирует долговечную и безопасную работу вашей системы освещения. Мы предлагаем широкий выбор товаров и услуг, помогая вам создать идеальное решение для вашей системы освещения.

Использование предохранителей

При подключении нескольких светодиодных лент к одному блоку питания, важно обеспечить безопасность и защиту электрической цепи. Один из способов это сделать — использование предохранителей

Предохранители представляют собой устройства, которые защищают электрические цепи от перегрузок и коротких замыканий. Они являются неотъемлемой частью системы подключения светодиодных лент, и их использование рекомендуется для обеспечения стабильной работы и продления срока службы лент.

При подключении нескольких светодиодных лент к одному блоку питания, каждая лента должна быть подключена через отдельный предохранитель. Это позволяет предотвратить перегрузку цепи в случае, если одна из лент выйдет из строя или произойдет нештатная ситуация.

Важно выбрать предохранитель, подходящий по номиналу для заданной мощности блока питания и суммарной потребляемой мощности светодиодных лент. Рекомендуется обратиться к специалисту, чтобы подобрать оптимальный тип и номинал предохранителя для конкретных условий использования

Использование предохранителей при подключении нескольких светодиодных лент к одному блоку питания повышает безопасность и надежность системы, а также позволяет избежать поломок и проблем, связанных с перегрузкой электрической цепи.

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково

Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Часто задаваемые вопросы

Светодиод RGB с 4 проводами, черный, красный, зеленый и синий. Черный провод — это положительный полюс, а красный, зеленый и синий — отрицательный полюс, соответствующий красному, зеленому и синему свету светодиода.

Подключите несколько светодиодных лент к источнику питания параллельно, чтобы избежать проблем с падением напряжения.

Можно соединить несколько светодиодных лент вместе, но длина ряда не должна превышать 5 метров. Если длина последовательно соединенных светодиодных лент превышает 5 метров, оба конца необходимо подключить к источнику питания, чтобы избежать проблем с падением напряжения. При этом необходимо следить, чтобы общая мощность светодиодной ленты не превышала 80% от мощности блока питания.

Вы можете подключить к блоку питания сколько угодно светодиодных лент, но подключать их нужно параллельно и следить, чтобы суммарная мощность светодиодных лент не превышала 80% от мощности.

Лучше подключать светодиодные ленты параллельно к источнику питания, чтобы избежать проблем с падением напряжения.

Вы можете подключить светодиодные ленты, но рекомендуется использовать разъемы для будущего обслуживания.

Вы можете подключить несколько светодиодных лент к одному источнику питания через разъемы или проводную проводку.

Светодиодные ленты, как правило, имеют низковольтное постоянное напряжение 12 В или 24 В, поэтому вам нужен источник питания постоянного напряжения 12 В или 24 В.

Нет, трансформаторы нужны только для светодиодных лент с низким входным напряжением. Для высоковольтных светодиодных лент он может быть напрямую подключен к сети переменного тока 110 В или 220 В переменного тока.

Не подключайте низковольтные светодиодные ленты к настенному выключателю. Поскольку выходное напряжение настенного выключателя составляет 110 В переменного тока или 220 В переменного тока, это разрушит низковольтную светодиодную ленту. Но можно подключить высоковольтную светодиодную ленту к настенному выключателю.

Настраиваемая белая светодиодная лента имеет 3 провода: коричневый, белый и желтый. Коричневый провод — это положительный полюс светодиодной ленты, а белый и желтый — отрицательный полюс светодиодной ленты, соответствующий белому и теплому белому свету соответственно.

Одноцветная светодиодная лента имеет 2 провода, обычно красный и черный, соответствующие положительному и отрицательному.

Подключение одноцветной светодиодной ленты

Начнем с подключения одноцветной ленты, так как для ее работы используется меньше компонентов и она более распространена.Рассмотрим компоненты требующиеся для подключения.

• светодиодная лента
• блок питания
• провода
• сетевой шнур

На картинке представлена схема для 1 и 2 типа блоков питания. Далее рассмотрим подробно каждый из этапов. Тип блока питания можно определить в конце статьи.Для обеих схем большая часть выполняемых действий будет одинакова.Представленные ниже примеры демонстрирует подключение одноцветной ленты. Для подключения многоцветной RGB ленты используется иной подход. Его вы сможете найти опустившись вниз по статье, или воспользуйтесь меню навигации в начале статьи.Предупреждение!Еще раз напоминаем о предупреждении в начала материала. Мы и ресурс не несем никакой ответственности за последствия. Все описанное и изложенное производится на собственный страх и риск.

Возьмем ленту и найдем припаянные провода в начале, если они отсутствуют, то находим

ближайшие контактные площадки.

Далее у нас есть несколько вариантов.

• 1 Мы можем вставить контактные площадки в коннектор.

• 2 Если присутствуют провода в начале ленты, то мы можем сделать скрутку.

• 3 Если присутствуют провода в начале ленты, то мы можем припаяться к ним.

Первый вариант с коннекторами достаточно прост в реализации так как лента соединяется с коннекторами при помощи «защелок», поэтому мы не будем особо останавливаться на этом способе и перейдем к остальным.Оставшиеся два способа имеют, схожие этапы, поэтому мы рассмотрим их вместе.  Продолжаем. Мы нашли провода вначале ленты или ближайшие контактные площадки.После этого нам необходимо хотя бы немного удлинить провода, что бы можно было закрепить или положить блок питания в удобное место.Если вначале ленты присутствуют провода, то следуйте инструкции, которая будет далее.Если нет, то пропустите последующие шаги и сразу опуститесь ниже, до раздела, где мы рассказываем, и соединить их. Или нажмите для перехода.В том разделе вы найдете, как припаять отсутствующие провода. Желательно сразу припаивать провода требующейся вам длинны.

Первым шагом нам нужно снять изоляцию с проводов на ленте, а так же с проводов, которыми мы будем удлинять.

Снимаем по несколько сантиметров и переходим к выполнению следующего шага.

Самое главное не перепутать провода при соединении с блоком питания в конце, а пока продолжаем.

Берем оголенные провода и скручиваем «волоски» между собой.

В готовом виде должно выглядеть, как на фото выше. На данном моменте вариант – скрутка почти готов, остается только заизолировать каждый из проводов, по отдельности.После того, как заизолировали провода, можно переходить к подключению блока питания и использованию продукта.Для тех, кто собирается использовать вариант с пайкой, продолжаем далее выполнять шаги. Их остается не так много.

Выполнив скрутку подготавливаем паяльник и принадлежности к пайке. Как правильно паять не буду рассказывать в данной статье, иначе это может затянуться надолго.

Расскажу как-нибудь в другой раз. Предположим, что мы уже спаяли провода между собой. В готовом виде будет выглядеть примерно, как на фото.

Осталось заизолировать провода.Далее переходим к подключению блока питания или читаем, как соединить части ленты.Для начала определим, какой тип блока питания у нас имеется. Для этого переходим почти в самый конец статьи или нажимаем для автоматической прокрутки.Определив тип блока питания выполняем один из следующих пунктов в зависимости от имеющегося типа.

1 тип

Если у вас первый тип блока питания, вы использовали коннектор для ленты с таким же разъемом, как у блока питания, то просто соедините их.

Если у вас отсутствует коннектор на ленте, то срежьте разъем с блока питания и припаяйте провода от ленты, соблюдая обозначения – плюс и минус.

2 тип

Если у вас второй тип.

• Зачистите удлиненные провода на ленте с обратной стороны, скрутите их

• Немного открутите винтики на блоке питания

• Затем подсуньте под них провода, а лучше обвяжите винтики проводами в виде кольца

• Затем прижмите провода винтиками

• Таким же образом подключите сетевой шнур

• Если видны оголенные провода, то заизолируйте их

• Все готово пользуйтесь.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.
