Как подключить теплый пол к терморегулятору - пошаговая инструкция и схема для подключения

Принцип работы

Функционирование терморегулятора происходит по достаточно простому принципу. Когда температурный датчик фиксирует тепловой показатель необходимой величины, термостат прекращает подавать электроток пока температура воздуха помещения не понизиться на определенное количество (зависит от настроек) градусов. После этого работа по повышению температуры вновь возобновляется.

Другими словами, электрическая цепь устройства будет находиться в замкнутом состоянии, когда показатель температуры ниже требуемого. В этот промежуток времени происходит нагрев пола. Как только температурный показатель достигнет своего заданного уровня, сработает термостат, а значит, электроцепь разомкнется, и обогрев прекратится.

Существует три основных вида терморегуляторов:

Механический, представляющий собой независимое устройство, как для отопления, так и для охлаждения воздуха. Температурные изменения фиксируются встроенным датчиком. Его работа основана на свойствах биметаллического элемента, а также газа, изменяющего форму / объем под воздействием температуры.
Такой прибор способен контролировать температуру внутри помещения, но не пригоден для измерения температурных показателей самих нагревательных элементов.
Электронный, действующий по аналогичному принципу. Является прибором, совместимым с любым типом теплого пола. В конструкцию может входить, как вмонтированный в поверхность пола (выносной) датчик, так и встроенный в корпус (воздушный). Некоторые модели сочетают оба вида.
Программируемый. Более сложное и дорогое устройство. Кроме «стандартного» набора функций такой терморегулятор имеет значительно расширенные настройки, в том числе различные режимы, например, защита от детей, его можно также запрограммировать на определенное время включения.

Таким образом, не только поддерживается необходимая комфортная температура, но и за счет цикличности работы терморегулятора значительно экономиться электроэнергия.

Для чего требуется регулировка тёплого пола

Регулировка тёплого пола многократно повышает комфорт при эксплуатации источника отопления и необходима для достижения следующих результатов:

Возможность выставления оптимальной для обеспечения нормальной жизнедеятельности человека температуры в помещении.

Согласно СНиП, расчётная температура внутреннего воздуха в жилых помещениях составляет +22 – +25 оС.

Однако, в холодное время года, когда столбик термометра за окном падает до минимальных значений, жильцы стремятся установить дополнительные радиаторы и увеличить температуру до +27 оС и выше.

Большинство современных терморегуляторов позволяют повысить температуру в комнате до 30 оС и более, что одновременно разгрузит систему радиаторного отопления, а также исключит теплопотери через ограждающие конструкции.

Усиление теплоотдачи в самый холодный период года даже при частично работающем отоплении. Возможность комбинации водяного и электрического отопления.
Временный обогрев помещений в межсезонье, когда температура опускается до минимальных значений только в ночное время.

Как правило, в такое время, центральное отопление ещё не включается, либо его подача уже прекращается.

При выставлении на терморегуляторе тёплого пола оптимальных параметров, например, 20 оС, при падении температуры до данных значений, система электрического отопления начнёт автоматически прогревать помещение.

Сохранность напольного покрытия, предотвращение рассыхания паркета, разбухания ламината или отслаивания керамической плитки под воздействием критических температур.

Многофункциональный терморегулятор позволяет выставить такие значения температуры нагрева напольного покрытия, которые будут меньше, чем технические характеристики, указанные в паспорте качества материала.

Контроль влажности в помещении, исключение осушения воздуха. Как правило, при интенсивной работе отопления в жилой комнате, вся влага испаряется, что отрицательно сказывается на здоровье жильцов.

При выставлении верхнего предела на регуляторе температуры тёплого пола, система автоматически отключает, что обеспечивает поддержание нормального влажностного режима. Оборудование с автоматическим реле и возможностью корректировки температурных параметров отлично работает совместно с электронным увлажнителем воздуха.

Возможность проветривания комнаты в зимнее время без снижения энергоэффективности. В холодный период года даже кратковременное открывание окна на проветривание существенно снижает температуру воздуха в комнате.

В случае устройства терморегулятора для электрического тёплого пола, пользователю достаточно на время открывания створки окна поднять температуру теплоотдачи на 5 – 7 оС, после чего привести переключатель в прежнее положение, по завершении проветривания комнаты.

Контроль за расходом электрической энергии и достижение экономии на оплате коммунальных платежей.

Автоматический регулятор поддерживает предварительно запрограммированные граничные условия — +/- 3 – 5 оС от выставленных на приборе настроек.

В таких случаях, даже при отсутствии хозяев в жилом помещении, воздух не будет перегреваться, а также обеспечится постоянный контроль за расходом электроэнергии.

При отсутствии терморегулятора в квартире или частном жилом доме, системы тёплого пола напрямую подключаются к основному отоплению, либо непосредственно к силовой кабельной сети.

Вне зависимости от температуры за окном, пользователь не может понизить или повысить эффективность тепловой отдачи оборудования, что может привести к невозможности его нормальной эксплуатации. Таким образом, терморегуляторы прилагаются к каждому комплекту кабельных или инфракрасных тёплых полов.

Пошаговая инструкция по подключению электромеханического терморегулятора тёплого пола

При подключении терморегулятора тёплого пола своими руками, необходимо соблюдать все пункты приведённой ниже технологической карты (на примере самой простой электромеханической модификации):

В стене устраивается отверстие при помощи сверлильного оборудования и коронки, в которое монтируется подрозетник.

Помещение обесточивается в щитке на весь период монтажных работ, для повышения техники безопасности.
Через отверстие подрозетника протягивается силовой трёхфазный кабель. Рекомендуется выпускать концы провода с запасом, чтобы обеспечить нормальное подключение в клеммной коробке.

Излишки изделия впоследствии подрезаются с помощью стандартных кусачек или бокорезов.

Терморегулятор поворачивается тыльной стороной для осмотра маркировки на клеммной коробке.

Некоторые модели регуляторов оснащаются скрытой клеммной коробкой, для доступа к которой необходимо снять защитную пластиковую крышку.
Силовой кабель частично зачищается от изоляции.
Фазная жила вставляется в отверстие с маркировкой L, нулевая – с обозначением N.
После установки кабеля, винты на клеммной коробке затягиваются отвёрткой с шлицевым или крестовым наконечником.

Длина провода должна быть такой, чтобы прибор свободно помещался в подрозетнике, без образования петли.
В 3-ю и 4-ю клеммы, согласно аналогичной схеме, монтируется кабель тёплого пола.
В 5-е соединение устанавливается двухцветный заземляющий провод.
К 6-й и 7-й клеммам подключается слаботочный сигнальный провод.
Проверяется надёжность фиксации всех 7 жил, а также корректность подключения. Фазный провод, согласно международным стандартам, выполняется в коричневом цвете, нулевой – в синем, а заземление – двухцветная, жёлто-зелёная изоляция.
С терморегулятора снимается центральная панель и декоративная накалка, под которыми спрятаны фиксирующие распорки с винтами.

Данные крепёжные элементы ослабляются, чтобы тело регулятора свободно вошло в подрозетник.
Прибор аккуратно устанавливается в подрозетник, выверяется по углу наклона, таким образом, чтобы места крепления распорок располагались строго на горизонтальной оси.
Регулятор затягивается в подрозетнике с последующей проверкой жёсткости его креплений. При приложении нагрузки, прибор должен оставаться в зафиксированном положении.
На финальном этапе, на прибор накручивается центральная панель. После чего защёлкивается декоративная рамка.

После монтажа, необходимо подать напряжение в щитке, поднять переключатель автомата тёплого пола и включить прибор. Источник обогрева начинает излучать тепло, а, при повороте реостата, интенсивность его работы увеличивается.

Следует учесть, что, при первичном включении, пол будет оставить холодным не менее 10 минут, так как требуется время для прогрева стяжки, плиточного клея или других материалов покрытия.

Подключение терморегулятора

Задача подключения терморегулятора не представляет сложности для того, кто самостоятельно занимался работой по укладке теплого пола и не понаслышке знаком с правилами монтажа электроприборов. При устройстве пола специалистами, в их обязанности входит и подключение терморегуляторов. Если терморегулятор подсоединяется позже или производится замена на новую модель, то подключением можно заняться и не имея достаточного опыта в этой области.

Работу существенно упрощает привычка читать сопровождающие документы, в специальном разделе которых приводится инструкция, как подключить теплый пол к терморегулятору, схема приводится тут же.

В ходе укладки электрического пола выводятся провода для присоединения схемы к системе электроснабжения, к ним же будет присоединено регулирующее устройство.

Прежде чем переходить к монтажу, необходимо определиться с местом расположения прибора.

Выбранная точка должна отвечать нескольким условиям:

Находиться на некотором расстоянии от самого пола, чтобы отражать объективные показатели температуры окружающего пространства, а не самого пола, который является наиболее теплой точкой. Оптимальная высота от пола составляет от 80 см до 1,5 метров.
Быть расположенным поблизости от розеток или выключателей для того, чтобы врезаться в схему электроснабжения без дополнительных работ по прокладке проводов. Если подключение производится непосредственно от электрощита на входе в квартиру, то этим правилом можно пренебречь.
Устанавливаться на расстоянии от других приборов, излучающих тепло (отопительных батарей, электрических и газовых печей, холодильников). Крайне нежелательно, чтобы на датчики падали прямые солнечные лучи из окна, которые также ощутимо искажают объективность измерений.

Внешне терморегулятор представляет собой небольшую коробочку с датчиками и элементами для управления. По форме различают накладные и утапливаемые приборы. Разница между ними состоит в том, что для накладных углубления в стене придется делать только для проводящих проводов, а сам прибор крепится поверх стены с помощью саморезов. Для утапливаемых моделей придется дополнительно пробивать отверстие в стене такого размера, чтобы в нем без затруднений поместился прибор и отходящие от него провода. Правильная установка измерительного прибора проверяется уровнем в вертикальном и горизонтальном направлении. В стене также прорезается канавка, ширины которой должно хватить на укладку двух пластиковых многожильных проводов, один из которых идет к нагревательной системе, а второй к внутреннему датчику, вмонтированному в конструкцию пола.

В полученное гнездо устанавливается коробка без верхней крышки.

После закрепления коробки начинается наиболее ответственная работа – это подсоединение к электросети. В качестве образца берется схема терморегулятора для теплого пола, на которой указаны выходы (гнезда) и правильное подсоединение проводов, идущих от электрической сети, нагревательных элементов и систем заземления. При стандартной комплектации предусматривается наличие проводов, с разноцветной обмоткой, каждый из которых имеет свое назначение, так

Для рабочей фазы предназначается белый или коричневый (черный) провод
Нулевая фаза традиционно отмечается синим проводом
В заземлении участвуют желтые или зеленые провода.

На схеме сборки и на корпусе прибора указывается назначение каждой клеммы. Фаза обозначается буквой L, а ноль – буквой N. Клеммы датчиков температуры имеют обозначение «sensor». В ходе подсоединения их прикручивают к соответствующим клеммам. Если все-таки вызывает затруднение, наглядно покажет процесс как подключить теплый пол к терморегулятору, видео из ю-туба или представленное на сайте. Различные модели могут отличаться расположением и количеством клемм.

Обычно первое и второе гнездо предназначаются для подсоединения к сети, при этом 1 клемма – это рабочая фаза, а вторая – нулевая.
На третий и четвертый контакты подводятся провода, идущие от нагревательной конструкции.
Как правило, 3 клемма – нулевая фаза, а 4 – фаза.
Пятый контакт предназначен для заземления
Температурный датчик, который встроен в конструкцию пола, подсоединяется к 6 и 7 клеммам без соблюдения полярности.

Для того чтобы правильно соединить провода, необходимо пользоваться схемой сборки и обозначениями, нанесенными возле выходов на корпусе терморегулятора (они могут отличаться в последовательности от описания выше).

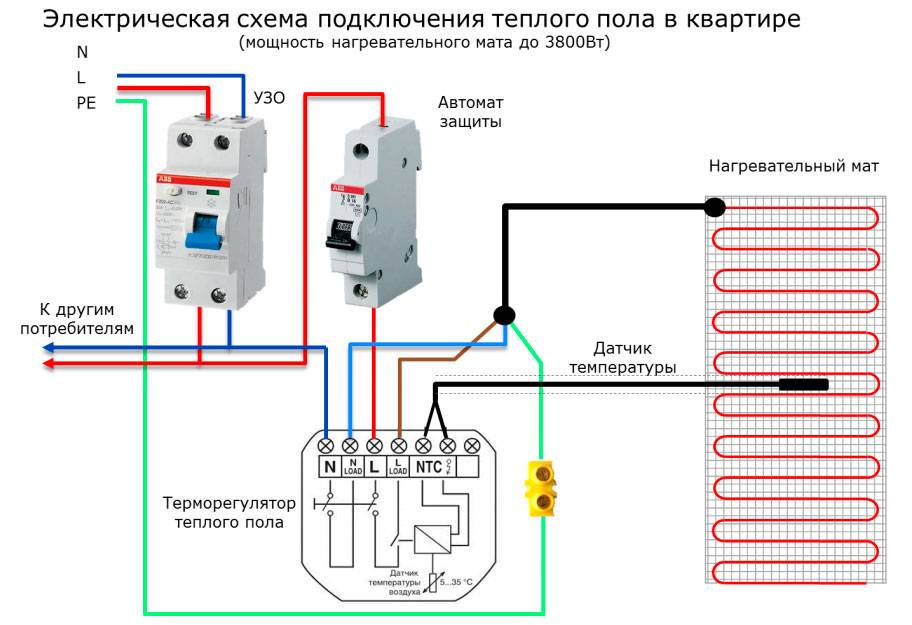

Оптимальная схема подключения терморегулятора

Для подключения терморегулятора тёплого пола, рекомендуется использовать стандартную электротехническую схему, которую предлагает большинство профессионалов:

С оборотной стороны прибора имеется клеммная коробка с отверстиями для проводов, на которой подписана каждая точка подключения, согласно международным правилам маркировки.

Имея под рукой чертёж, каждый новичок может разобраться, где подключается фазная или нулевая жила, заземлитель силового провода, а также сенсоры слаботочного датчика температуры.

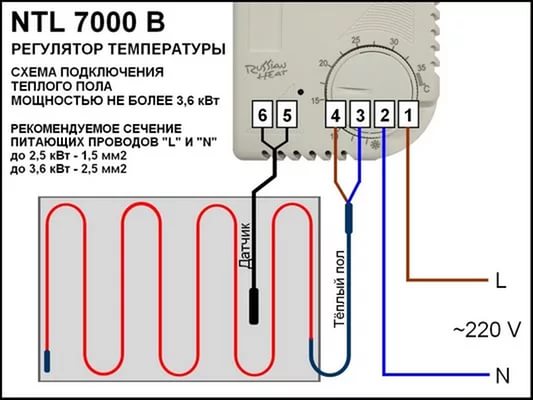

Стандартный терморегулятор оснащается клеммной коробкой на 7 контактов, каждый из которых ведёт к собственной жиле и снабжается фиксирующими винтами.
1-й контакт помечается латинской буквой L, что означает фазу силового кабеля.
2-я клемма маркируется буквой N, и означает нуль. Каждый провод под основной изоляцией оснащается цветной оплёткой медных жил, по которым легко определить фазу и нуль.

3-й и 4-й контакты также предназначены для силового кабеля. Который отходит к элементам тёплого пола, обозначаются буквами L1 и N1, соответственно, что символизирует фазу и нуль.
5-я клемма, как правило, предназначена для резервного включения заземляющего кабеля и не маркируется на схеме, либо обозначается в виде ортогонального пересечения двух линий.
6-я и 7-я клеммы маркируются словом Sensor, и в них подключается сигнальный слаботочный провод. Данный проводник предназначен для передачи сигнала на терморегулятор от датчика температуры.

Вне зависимости от напряжения на жиле, каждый провод также имеет нулевую и фазную жилу, вследствие чего маркировка для сигнального кабеля также полностью совпадает с инструкцией по подключению силовых проводов.

При подключении нужно строго соблюдать порядок присоединения жил, так как ошибки при замыкании нулевой клеммы на фазном кабеле могут привести не только к короткому замыканию, но и к оплавлению контактов или поражению электрическим током.

При выполнении подключения, контроля работоспособности и пуско-наладки оборудования, потребуется наличие определённых навыков в электротехнических работах. Если владелец недвижимости не уверен в правильности выполнения работ, рекомендуется обратиться к профессиональным монтажникам, которые выполнят всю работы быстро, качественно и предоставят продолжительную гарантию на результат.

Кроме того, при работе с силовой кабельной продукцией, необходимо следовать правилам техники безопасности. Во время проведения работ, нужно пользоваться диэлектрической обувью, перчатками и защитными очками, которые предохраняют глаза от попадания искр. Кроме того, при разборке любого электротехнического оборудования, рекомендуется применять отвёртки-тестеры, которые точно определяют наличие фазы на проводнике.

Способы регулировать

В зависимости от того, какое оборудование применяется в системе обогрева, управлять температурой собранного тёплого пола возможно несколькими способами. В этой статье мы расскажем вам о четырех:

ручная регулировка;
групповое регулирование;
индивидуальная настройка;
комплексный режим управления.

Как правильно отрегулировать температуру?

Правильная настройка теплого водяного пола выполняется по таким показателям:

Помещение	Оптимальная t,°C	Допустимая t,°C
Жилая комната	20-28	18-24
Кухня	19-21	18-26
Коридор	18-20	16-22
Ванная	24-26	18-26
Санузел	19-21	18-26

Важно Параметры влажности воздуха в помещении: допустимая 60%, оптимальная 40-50%. В процессе управления нужно настроить прибор, контролирующий расход воды, он увеличивает и сокращает её подачу в нужное время. В процессе управления нужно настроить прибор, контролирующий расход воды, он увеличивает и сокращает её подачу в нужное время

В процессе управления нужно настроить прибор, контролирующий расход воды, он увеличивает и сокращает её подачу в нужное время.

Ручное

При такой регулировке весь процесс проходит вручную, а выводы о температуре основываются на личных ощущениях. Естественно, при таких измерениях весьма допустимы неточные данные. Поэтому технология операции регулировки водяного пола должна проводиться по данному перечню:

В эксплуатации водяного пола с подогревом с ламинатным или паркетным покрытием используются термоголовки, которые монтируются на оба трубопровода — подающий и обратный. В ручном режиме производят регулировку: подачу увеличивают или уменьшают.
Настраивается температура пола только тогда, когда водой будет заполнена каждая петля, при наполнении нужно следить за отсутствием воздуха.
В процессе наполнения водой трубопроводов в первую очередь вода должна быть во всей остальной системе отопления. Это производится открытием кранов, дающих доступ носителю тепла во всю систему, а также вентиля обратного коллектора. Только после этого можно открыть прямую и обратную трубы одной петли и полностью наполнить, проверяя и не допуская попадания воздуха (выпускать его в воздухоотвод).
Следующий шаг — запустить насос для движения воды в трубопроводе. Определить нагревание рукой, при тёплых на ощупь трубах закрыть петлю.
Точно также проделывается с каждой петлёй.
При наполнении всех петель следует повернуть вентили на открытие. Подачу воды каждой петли можно установить, определив рукой температуру.
Температура воды в трубах зависит от их длины, поэтому желательно монтировать их одинакового размера.

Внимание При этом виде регулировки все её этапы нужно проводить с двухчасовым перерывом, чтобы понимать эффективность действий

Групповое

Процесс группового регулирования удобен своей точностью показаний. Основан на выполненном в автоматическом режиме повышении или понижении температуры, а также увеличении или уменьшении подачи носителя тепла (воды). В этом простом виде регулировки используются схемы констант и климат.

Клапан с термоголовкой

В работе, выполняемой по схеме констант, используются клапаны с термоголовками.

В случае необходимости изменить температуру, системой расширяется или сужается капиллярная трубка, регулирующая отверстие клапана. Это продолжается до тех пор, пока настроится необходимый режим.

Регулировка происходит автоматически. В зависимости от того, сколько градусов по Цельсию имеет воздух в помещении, автоматика системы определяет ту температуру, которую нужно получить и командует на закрытие или открытие клапана.

Комплексный и индивидуальный режим управления

Корректировка температуры полов в индивидуальном режиме происходит с помощью датчиков, расположенных в каждой комнате. Индивидуальная регулировка отличается от групповой. В первом случае климат устанавливается отдельно для каждого помещения по желанию, а во втором работает общий температурный режим для всей системы.

Полезно Есть способ, который соединяет индивидуальный и групповой режим регулировки тёплого водяного пола. Он так и называется — комплексный. В таком методе осуществляется коррекция температуры как во всём доме, так и отдельно в каждом помещении.

Типы датчиков теплого пола

Разные модели термостатов могут регулировать температуру пола или воздуха. Зависит это от типа датчика, который совместим с устройством. Выбор типа датчика зависит от того, какую функцию выполняет подогрев. Если система дополнительная и ее задача — повышение комфорта, используют датчик температуры пола. Ведь за обогрев воздуха в этом случае отвечает другая система, а задача водяного или электрического подогрева — создать и удерживать комфортную температуру только под ногами. Этот датчик для терморегулятора пола является выносным. Подключается к специальным клеммам на корпусе. Сам контролирующий элемент находится на конце электрического кабеля, при укладке располагается посредине между витками греющего элемента на полу на расстоянии не менее 50см от стены.

Датчики температуры теплого пола — небольшое устройство на конце длинного кабеля. Заводится в закрепленный на полу кусок трубы, который расположен между нагревательными элементами

Если греющие элементы устанавливаются в стяжку, то датчик теплого пола размещают в растворе, но только в трубе или гофрошланге. Тогда при поломке его легко будет заменить, просто отключив от клемм и потянув за провода, затем нужно будет вставить исправный и подключить его. При установке датчика для пленочного теплого пола его не обязательно размещать в трубе. Так как при таком типе подогрева стяжки нет и, при необходимости, заменить его можно, разобрав часть напольного покрытия. Хотя, все-таки целесообразнее потратить чуть больше времени при монтаже и сделать штробу под трубу для датчика, чем потом разбирать/собирать всю конструкцию для каждой замены.

В том случае, когда теплый пол — основная система отопления, требуется датчик, который контролирует состояние воздуха. Чаще всего эти датчики встроены в корпус терморегулятора для теплого пола. Есть также модели, которые работают с двумя датчиками одновременно. В обоих случаях выбирая место для установки, необходимо учитывать, что именно этот прибор определяет температуру воздуха. Потому располагать его нужно так, чтобы на него не попадали солнечные лучи (они будут нагревать корпус, и температура будет определяться неправильно). Стоит избегать и тех мест, где бывают сквозняки. Они тоже будут влиять на измерения состояния воздуха, но уже в другую сторону — занижать реальный показатель. Также рядом не должны бать приборы и устройства, которые активно выделяют тепло.

Инструкция — как подключить теплый пол к терморегулятору

Перед тем, как подключить устройство, рекомендовано проверить омметром — соответствует ли указанное сопротивление реальному. При показателях ± 5 — 10 %, всё нормально, устройство исправно.

Большие расхождения свидетельствуют о неисправности датчика, тогда его следует поменять.

Установка терморегулятора тёплого пола своими руками.

Процесс подключения

Подключение термостата осуществляется после монтажа тёплого пола, подрозетника и подведения всех проводов.

Подсоединить терморегулятор к тёплому полу и к сети несложно, необходимо придерживаться следующей последовательности работ:

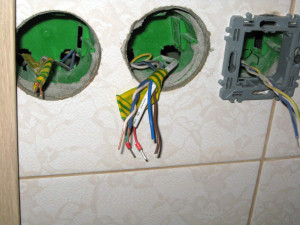

Подрезаются провода, выходящие из подрозетника — длина должна быть 80 — 100 мм.

Подрезаем провода

Осуществляется заземление — производится соединение зелёно-жёлтого провода питающего кабеля клеммой «Wago» с медной экранированной оплёткой нагревающего кабеля. Оплёточный конец необходимо плотно скрутить, обработать флюсом, прикрыть тонким слоем припоя.

Производим заземление

Снимается с термостата верхняя крышка с экраном.

Снимаем крышку с терморегулятора

Ослабляются клеммы, для этого можно использовать отвёртку на 3 мм.

Ослабляем клеммы

Подключается термодатчик к клеммам 6 — 7. Соблюдение полярности при этом не обязательно. Существующие параметры датчика тёплого пола, говорят о его сопротивление при +25 градусов, оно равно 10 кОм.

Подсоединяем термодатчик

Подводится источник электроэнергии:
разъём номер 1 — к нему подсоединяется фазовый кабель L;
гнездо 2 — нулевой N.

Подключаем питание

Подключается греющей кабель, уровень предельной величины допустимого тока — 16 ампер.
в третью клемму вставляется провод N;
в четвертую — фаза L.

Подключаем кабель пола

Помещается прибор в гнездо — для этого загибаем его вверх, а снизу под провода подставляем палец. Затем термостат поворачиваем вниз, и вставляем в проём.

Помещаем прибор в подрозетник

Фиксируется терморегулятор саморезами к подрозетнику.

Крепим на саморезы

Одевается верхняя лицевая панель.

Одеваем лицевую панель

Терморегулятор установлен, можно переходить к его тестированию.

«Холодные провода» греющего мата многопроволочные, поэтому прежде чем подсоединять их к клеммам, на них следует надеть наконечник. Питающие — можно соединять без наконечников.

Фазировка

Фазировка — ответственный этап при подключении термостата. Неправильное подсоединение фазы и ноля на функционировании не отражается, а вот безопасность под вопросом.

Есть терморегуляторы, оснащённые отдельным выключателем, при его нажатии отключаются оба проводника. Но такое, возможно лишь при ручной регулировке, и то не у всех моделей. При автоматике, срабатывает отключение только одного проводника.

Нужна ли земля?

Чаще, термостаты не оснащены защитным заземлением. Обычно это отдельная клемма, через неё к проводнику осуществляется подсоединение греющих проводов.

На самих аппаратах стоит значок «квадрат в квадрате», он говорит о двойной изоляции.

Значок двойной изоляции
