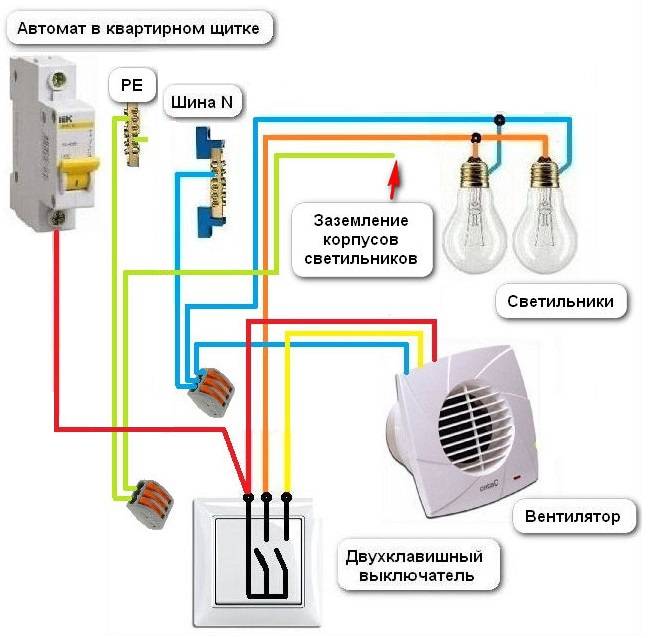

Подключение через двухклавишный выключатель
Еще один годный вариант – это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.
Здесь схема будет выглядеть следующим образом:
Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.
Есть здесь и “подводные камни”. Во-первых, не перепутайте подключение фазы на контактах выключателя.
А это встречается сплошь и рядом.
Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.
Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется “полярность”.
Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.
Эффект довольно известный для светодиодных светильников.
Ошибки подключения
Правила электробезопасности запрещают монтаж выключателя внутри ванной комнаты. В многоквартирных домах улучшенной планировки с габаритными санузлами можно устанавливать электротехнические приспособления около входа вдали от сантехнического оборудования. Распространенная ошибка — прокладка кабеля без гофрированного изоляционного канала.
Правила также указывают, что в помещениях повышенной влажности запрещены соединения без соответствующей защиты. Из-за токов утечки регулярно наблюдаются ложные срабатывания УЗО. Попадание водного конденсата на электрические контакты приведет к быстрому выходу оборудования из строя. В ванной комнате разрешается устанавливать только устройства, которые питаются от сверхнизкого напряжения.
Нельзя подключать вытяжной агрегат к внутренней проводке светильников, расположенных в ванной комнате. Для корректного функционирования вентиляционного устройства на его плату управления постоянно должно подаваться напряжение. Часто встречающаяся ошибка — использование различных выносных датчиков. Размещать их в ванной комнате без влагозащиты не рекомендуется.
Как работает устройство?
Если освещение в ванной выключено, вентилятор вытяжки также будет находиться в выключенном состоянии. При этом потребление тока будет минимальным, что даже не будет фиксироваться счетчиками электроэнергии. Это так называемый дежурный режим.
При включении в санузле освещения, таймер начинает отсчет периода времени до включения вытяжки, который длится приблизительно 15 секунд (возможны отклонения на 1-2 секунды). Если успеть выключить свет, пока не вышло это время, вентилятор не включится совсем. К примеру, человек зашел в ванную комнату, чтобы положить либо взять какую-то вещь, что заняло считанные секунды, при этом вытяжка не включится. Это очень удобно, потому что нужды в работе вытяжки нет. При включенном свете более 15 секунд, таймер включит вентилятор вытяжки, и он будет работать до тех пор, пока будет гореть свет и после его выключения на протяжении 5 минут. Кроме этого, на каждые 2 минуты включенного света время работы вентилятора после выключения продлевается еще на 1 минуту. После отключения света вытяжка может работать максимально 30 минут. К примеру, если человек зашел в санузел и включил свет, после чего находился там 15 минут (принимал душ или ванну), то время работы вытяжки после выключения света составит 13 минут (5 минут + 15 минут/2 = 13 минут).
Если вентилятор работает, а свет в санузле был включен еще раз, то продолжительность работы вентилятора будет определяться как сумма остатка времени, которое еще не закончилось, и новый период времени, который можно рассчитать описанным методом.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Идеи дизайна для туалета маленького размера
О том, что устройство исправно и готово к работе сигнализирует вспыхивающий каждую секунду светодиод.
Советы от профессионалов
Если человек никогда в жизни не сталкивался с установкой и обслуживанием вентиляционных систем, ему обязательно нужно ознакомиться со следующими рекомендациями:
В первую очередь необходимо сделать все возможное, чтобы в помещении был достаточный приток свежего воздуха. В противном случае не спасет даже самый мощный вентилятор.
Дорогостоящее оборудование не всегда является залогом эффективного воздухообмена. Гораздо большее значение имеет грамотное размещение вентилятора и системы воздуховодов. Если все рассчитать правильно, можно обойтись достаточно дешевыми приборами.
Наличие в жилище кондиционера, ионизатора, очистителя или увлажнителя не является поводом для вопросов, нужна ли вентиляция в туалете
Важно понимать, что все перечисленные приборы не могут обеспечивать приток свежего воздуха.
Для увеличения срока службы установленное оборудование должно проходить регулярное профилактическое обслуживание. К примеру, лопасти вентилятора в процессе эксплуатации постепенно засоряются пылью, копотью и жиром. В итоге эффективность системы заметно снижается, и она уже не в состоянии выдавать максимум своего потенциала
В некоторых случаях обильные загрязнения лопастей провоцируют перегорания мотора. Поэтому их нужно периодически чистить (раз в 3-5 лет). Точные сроки зависят от условий эксплуатации и степени нагрузки на прибор.
Профилактические мероприятия также предусматривают осмотр и чистку вентиляционных каналов. Если с пластиковыми воздуховодами, проложенными самими жильцами, проблем обычно не возникает (их всегда можно разобрать), то с домовыми шахтами все куда сложнее. В первую очередь это касается старых домов, где за десятилетия эксплуатации внутри воздуховодов скапливается множество различного мусора и грязи. Своими силами справиться с такой задачей не получится, т.к. для этого необходимо специальное оборудование. Для этого существуют специальные службы.
При использовании приточной системы важно позаботиться о надежной проводке для вентилятора. Дело в том, что внутри ванной всегда повышенная влажность воздуха. Поэтому для прокладки питания необходимо выбирать влагостойкий кабель, размещая его в специальном коробе. Удобнее всего это делать, если в помещении используется подвесная потолочная система.
В итоге эффективность системы заметно снижается, и она уже не в состоянии выдавать максимум своего потенциала. В некоторых случаях обильные загрязнения лопастей провоцируют перегорания мотора. Поэтому их нужно периодически чистить (раз в 3-5 лет). Точные сроки зависят от условий эксплуатации и степени нагрузки на прибор.
Профилактические мероприятия также предусматривают осмотр и чистку вентиляционных каналов. Если с пластиковыми воздуховодами, проложенными самими жильцами, проблем обычно не возникает (их всегда можно разобрать), то с домовыми шахтами все куда сложнее. В первую очередь это касается старых домов, где за десятилетия эксплуатации внутри воздуховодов скапливается множество различного мусора и грязи. Своими силами справиться с такой задачей не получится, т.к. для этого необходимо специальное оборудование
Для этого существуют специальные службы.
При использовании приточной системы важно позаботиться о надежной проводке для вентилятора. Дело в том, что внутри ванной всегда повышенная влажность воздуха
Поэтому для прокладки питания необходимо выбирать влагостойкий кабель, размещая его в специальном коробе. Удобнее всего это делать, если в помещении используется подвесная потолочная система.
Организация воздухообмена в ванной своими силами
Пред тем, как установить вентилятор в ванной комнате, нужно определиться с его моделью, проверить работу вытяжного канала и при необходимости почистить его. Естественная аэрация отвечает за приток свежего воздуха. Для этого под дверью выполняется щель размером 20 мм по высоте. Это активизирует при работающем вентиляторе воздухообмен. Лучше, если приток будет находиться с противоположной стороны вытяжки.
Предварительно подготавливается аэрационный канал
Схема подключения вентилятора в ванной и туалете имеет общий алгоритм работ:
- подготовка аэрационного канала;
- укладка кабельной линии от источника питания до вентилятора;
- подсоединение проводов к электросети;
- компоновка и укрепление вентилятора на месте установки;
- отделочные работы по заделке швов и шпаклевание.
Вытяжку в ванной нужно ставить с учетом габаритов помещения. Ее производительность должна обеспечивать обмен от 6 до 8 кубометров воздуха на единицу объема помещения. Если сечение воздуховода превышает диаметр вытяжки, монтируется «переходник» – пластиковый или гофрированный рукав с размерами сечения, как у вытяжки. Оставшееся пустое пространство заполняется пенополиуретановым герметиком. Избытки застывшего раствора срезаются стамеской или ножом. В обратном случае (при небольшом отверстии) дыра под вентилятор расширяется перфоратором.
Решая, как подключить вентилятор в ванной к выключателю, определяются с типом модели и производительностью
Важно, чтобы прибор работал с низким уровнем шума. Посадка же его на одну линию с освещением при неграмотном подключении чревата неполадками в работе устройства и светильника
Выясняется местонахождение проводки для питания прибора
Укладку проводов к вентилятору лучше проводить под облицовочной плиткой. При нежелании нарушать целостность облицовки кабель маскируют в пластиковом коробе
Выясняется местонахождение проводки для питания прибора. Укладку проводов к вентилятору лучше проводить под облицовочной плиткой. При нежелании нарушать целостность облицовки кабель маскируют в пластиковом коробе.
Монтаж проводится только после изучения инструкции на прибор, а также составления схемы и плана работ. Наиболее простой способ – подключить вентилятор к лампочке. Работает параллельная схема подсоединения светильника и установки. Недостаток ее в нерациональном расходовании электроэнергии: даже кратковременное посещение ванны (почистить зубы) включает систему.
Расценки на установку вентилятора в смете
Как упоминалось выше, расценки на вентиляцию включены в комплект 20 строительной части сборников ФЕР или ГЭСН. Поэтому большинство расценок на работы по монтажу вентиляции следует искать в этом наборе. На рисунке 1 представлен состав партии FER 20 для проведения вентиляционных работ.
Рисунок 1: Состав дайджеста FER20
Как видно из графика расценок на рисунке 1, цена в смете на установку канального вентилятора и расценки на крышный вентилятор могут быть выбраны из таблиц в разделе 2 под названием “Вентиляторы”. В целом, в этом разделе есть только 4 типа столов для установки различных типов вентиляторов.
Таблица FER20-03-001 предусматривает установку вентиляторов радиального типа. Именно на основе норм, приведенных в этой таблице, обычно применяются расценки в смете на установку канальных вентиляторов. Таблица содержит 10 факторов, каждый из которых варьируется в зависимости от веса устанавливаемого вентилятора. Исходя из норм, приведенных в таблице, можно выбрать расценки на установку канального вентилятора весом до 3,5 тонн включительно.
Помимо установки вентиляторов, объем работ в таблице FER20-03-001 также включает выравнивание и тестирование установленных вентиляторов. Объем работ во всех FER20-03-001 измеряется в единицах.
Таблица FER20-03-002 имеет аналогичный объем работ, но без выравнивания установленных агрегатов. В таблице приведены 6 стандартов, учитывающих установку осевых вентиляторов. Отличие FER20-03-002 от FER20-03-001 заключается в весе: максимальный вес осевого вентилятора составляет 0,6 тонны. Каждый тариф рассчитан на установку одного устройства.
Нормативы, приведенные в таблице FER20-03-003, как видно из рисунка 2, могут быть использованы в качестве расценок в смете на крышный вентилятор. На рисунке 2 также показан состав работ по одному из стандартов. Следует отметить, что алгоритм работы для каждой из норм идентичен. Разница, как и в предыдущих таблицах, заключается в весе установленного оборудования
Обратите внимание, что таблица FER20-03-003 содержит четыре нормы, каждая из которых может быть использована в зависимости от веса установленного оборудования в смете расходов по форме 4, локальной смете, ведомости КС-2 или другой форме сметы расходов. Объем работы также измеряется в единицах
Рисунок 2. Таблица FER20-03-003
Расценка в смете на установку вентилятора может быть также FER20-03-004-01 для установки пылеуловителя. Работа включает в себя установку оборудования и его испытание, а единица измерения такая же, как и в других стандартах раздела 03 Сборника 20.
Способы подключения
Установить будущий вентилятор это ещё половина дела, главное подвести к нему питающий кабель. Если в ванной уже сделан хороший ремонт, сделать это будет проблематично. Идеальным вариантом станет монтаж вентиляционного устройства на этапе ремонтных работ, тогда кабель можно проложить в стенах. Иначе придётся придумывать ему какое-то декоративное оформление либо подключать в розетку.
Рассмотрим варианты подключения вентиляционного устройства:
- Схема параллельного включения вентилятора с лампочкой освещения. В данном случае от одного выключателя будут работать сразу и вентилятор, и светильник. То есть вентиляционное устройство начнёт вращаться одновременно с тем, как загорится лампочка, и будет в работе столько, сколько горит свет. Несомненным преимуществом является простое и дешёвое исполнение такой схемы. Однако есть много минусов. Если выключатель отключен, значит, вентилятор не работает, а этого недостаточно для проветривания помещения. Придётся включать и дополнительно оставлять свет на какое-то время. С другой стороны вентилятор всегда будет работать при включенном свете, а когда человек принимает водные процедуры, ему не нужны эти сквозняки.
- Схема от выключателя. Такой способ однозначно хорош, потому что исключает бестолковую работу вытяжки. То есть включается и отключается устройство только, когда это нужно. Можно установить выключатель отдельно для вентилятора, либо смонтировать 2-х клавишный коммутационный аппарат и от одной клавиши запитать освещение, а от второй вентиляционное устройство. При этом варианте увеличатся затраты, так как потребуется большее количество кабеля. Ведь устройство уже подключается непосредственно от выключателя отдельной линией, а не параллельно освещению.
- Последние модели вентиляторов уже снабжаются автоматикой, в частности таймером. Для подключения такого устройства понадобится трёхжильный провод или кабель, третья жила задействована через лампочку освещения и является сигнальной. Есть два варианта работы такого вентилятора. Он может запускаться одновременно с включением освещения, а потом отключаться через установленное время. Либо наоборот, пока горит свет, двигатель не запускается, а как только лампочка погаснет, вентилятор начинает работать, а потом он отключится через определённый промежуток времени.
Есть ещё модели вентилятора, которые изначально оборудованы собственным выключателем. Он имеет форму шнура, который выходит из корпуса. Дёргая за этот шнур, происходит запуск и отключение устройства. Но имейте в виду, что такие модели в обслуживании совсем неудобны. Вентиляторы обычно установлены под самым потолком, и это место труднодоступно, чтобы каждый раз дотягиваться до шнура.
Добавочное оснащение
Определяясь, как сделать вытяжку в ванной и туалете, следует рассмотреть вариант оборудования с дополнительными функциями. Особой популярностью пользуются приборы со встроенным таймером. Если имеющиеся заводские настройки по каким-либо причинам не устраивают пользователя, их можно переустановить самостоятельно. Речь идет об изменениях режима работы, задержки включения и т. п. Как результат, вентиляция в санузле начинает работать автоматически.
Модели, оснащенные встроенными таймерами, имеют довольно высокую стоимость. Это увеличивает ответственность на пользователе, т.к. в случае серьезной ошибки прибор может выйти из строя. Если говорить о производителях, то очень хорошо себя зарекомендовала изделия от компании Maico. Продукция этой фирмы достаточно разнообразна. Кроме таймеров, она может иметь и другие дополнительные функции.
Профессиональные сантехники рекомендуют использовать оборудование со встроенным датчиком влажности. Сердцевиной таких приборов является специальное устройство – гигрометр: подаваемые им сигналы активируют те или иные функции оборудования. Это позволяет не только экономить электроэнергию, но также подключать вентилятор на общий кабель. Довольно часто используется схема, когда прибор подключается к выключателю света.
Подключение вентилятора в ванной через выключатель
Поэтому рассмотрим самый правильный и надежный способ – подключение от выключателя на освещение, расположенный с наружной стороны санузла.
Для монтажа вам понадобится совсем немного материалов:
кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2
Какой из них лучше выбрать, читайте в статье “Лучший кабель для проводки NYM или ВВГнГ-Ls”.
Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2
клеммники Ваго
Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.
сам вытяжной вентилятор с таймером
Вариант 4 — ручное включение + задержка выключения
Тут понадобится специальный вентилятор со встроенным таймером. Он, в среднем, дороже обычного примерно на 500 рублей. На стене надо разместить кнопку (моностабильный выключатель), нажатие на которую будет включать вентилятор на заданное время. То есть, мы можем сами включить вытяжку тогда, когда она нужна. Нужно заранее предусмотреть эту кнопку и нанести на неё какую-то понятную пиктограмму, зато вентилятор не будет шуметь, когда он не нужен.
Если взять чуть более продвинутый вентилятор с датчиком влажности, то он будет автоматически включаться при повышении влажности, то есть, когда кто-то пользуется душем.
У меня дома, кстати, реализован такой вариант. Он мне лично кажется удобнее всего.
Подключение напрямую
Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.
Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.
Есть еще дорогие навороченные модели с пультами дистанционного управления.
Их подключают двумя способами:
напрямую с распредкоробки – вынужденное ручное отключение производится кнопкой на самом вентиляторе
через отдельную клавишу выключателя света
Установка электровентилятора
Установка вытяжки не является сложным техническим мероприятием, но все же она требует определенных навыков в строительной сфере или хотя бы понимание этих процессов
Самое важное – определиться с местом, где будет помещаться сам вентоотсос. По правилам это должна быть верхняя точка в той области, где вероятнее всего образование пара или просто большое скопление влаги
Если брать душевую кабину или ванную, это непосредственно область расположения крана, в туалете – чаша унитаза.
Настенное исполнение
Вытяжной вентилятор обустраивают в местах, где производится больше всего пара
Чтобы подключить вентилятор в ванной на стене, необходимо выполнить следующее:
- Отметить на рабочей плоскости стены посадочное место под корпус. Для этого пластиковую трубу с диаметром чуть большим диаметра самого посадочного места торцом прикладывают к кафелю или бетону и очерчивают окружность.
- С помощью алмазной коронки высверливают канал в стене на улицу. Это можно сделать при помощи победитового сверла и ударной дрели.
- Трубу с наружной части покрывают тонким слоем монтажной пены-клея и вставляют в полученный канал.
- Чтобы не снимать плитку и подвести электричество к агрегату, межплиточный шов выбирают и вставляют туда плоский двухжильный провод, прокладывая его до того места, где установлен выключатель освещения. К нему производят коммутацию.
- Изделие подсоединяют к электричеству, на посадочную панель с изнанки наносят слой жидких гвоздей и вставляют аппарат в вентиляционную трубу.
Далее включают устройство и проверяют, как оно работает. Должны отсутствовать посторонние шумы и вибрации.
Схемы подключения вентилятора
Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.
Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену. Если это невозможно, следует подумать о декоративных накладках или коробах.
Существует три способа подключения в электросети:
- С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
- Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
- Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

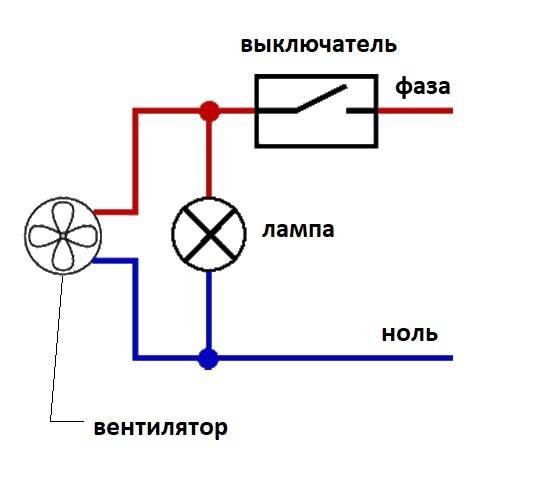

От лампочки
На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.
Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.
Выключается прибор только тогда, когда будет погашен свет.
Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:. К плюсам следует отнести:
К плюсам следует отнести:
- простоту монтажа;
- низкую стоимость.
Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).
Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке
Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.

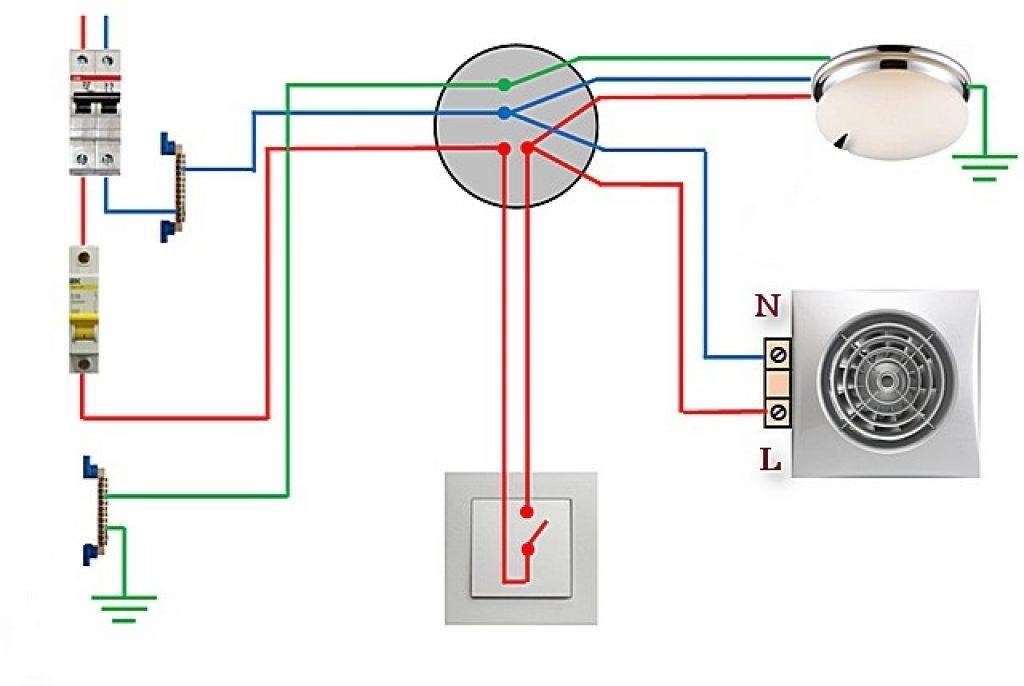

От выключателя
Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.
Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.
Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.
По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.
Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).

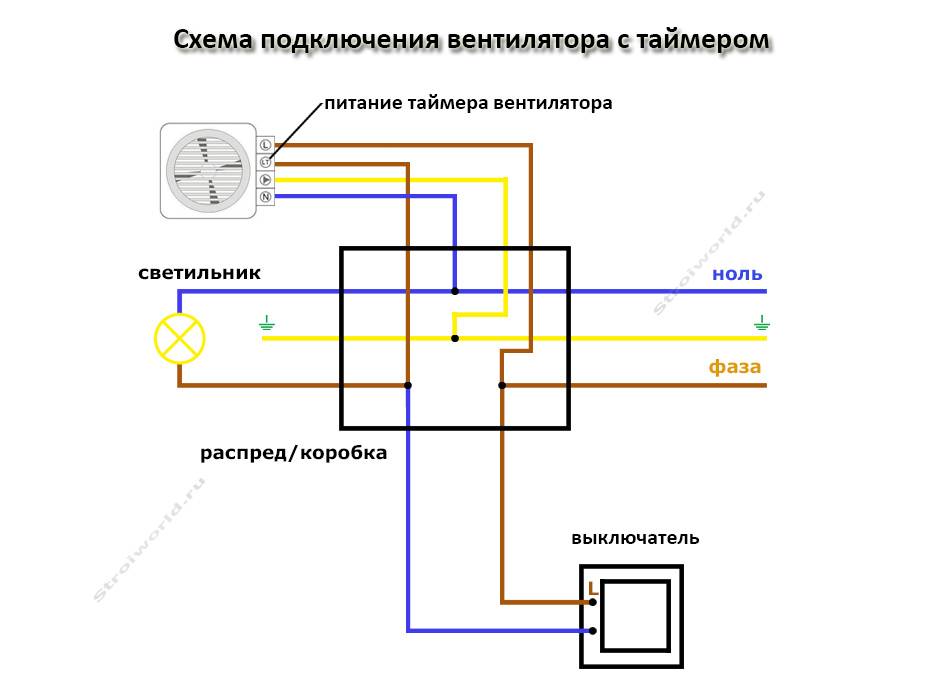

Через автоматику
Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.
Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.
Таким образом, помещение достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.
Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель. Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.
Стандартный алгоритм работы заключается в следующем:
- Вентилятор включается одновременно со светом.
- Пока горит лампочка, вытяжка работает.
- После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
- Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.
Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.
От отдельного выключателя
Простым рациональным способом установки вытяжки внутри ванной комнаты является вариант с использованием специально выделенного для этих целей выключателя. Его можно разместить непосредственно на вентиляционной решетке с использованием специального шнурка, а также на стене в виде клавиши.
Установка второго варианта потребует дополнительных материальных и технических усилий, поскольку нужно использовать более длинный кабель, придерживаться относительно сложной схемы.
Такой выбор представляет собой оптимальный вариант подключения с точки зрения экономии, поскольку вентилятор работает только при желании человека в каждой конкретной ситуации.
Основные разновидности вытяжных вентиляторов
Хочется начать с того, что все вытяжные устройства подразделяются по типам – стандартные и автоматические. При этом разница таких устройств заключена в том, что автоматические вытяжки работают практически без человеческого вмешательства.
Простая стандартная вытяжная система состоит из обыкновенного электрического вентилятора, помещённого в корпус трубчатой формы. При этом её включение происходит благодаря отдельно установленному выключателю или встроенной в корпус кнопке. Очень часто на практике вытяжка подключается к клавише включения и выключения освещения в помещении. Однако такой подход к делу сложно назвать правильным, так как удаление отработанного воздуха будет происходить только при нахождении человека в ванной комнате. Но очень часто этого времени недостаточно, чтобы влага из помещения полностью улетучилась
Поэтому важно для вентилятора монтировать отдельный выключатель. Автоматическая вытяжка в отличие от обычной отличается встроенным электронным блоком, выполняющим, контроль работы вентилятора
Такая вентиляционная система имеет несколько режимов работы, и оснащается таймером
В более дорогих моделях устанавливаются датчики контроля уровня влажности в помещении. Если уровень влаги превысит допустимые параметры, происходит автоматическое включение вентилятора, а после нормализации влажности происходит выключение устройства.
Помимо этого оба типа вытяжных устройств для ванной могут оснащаться дополнительными функциями. Также некоторые модели оснащаются обратным клапаном, не позволяющим воздуху из главного воздуховода проникнуть в помещение. Это особо актуально в многоэтажных строениях, в которых не совсем приятные запахи из соседних квартир могут попадать в ванную комнату.
Тонкости установки вентиляции в ванной и в туалете
Отверстие для монтажа вентилятора в ванной
Монтаж вентиляционной системы в ванной и туалете не представляет особой сложности, если рядом проходит вертикальная шахта. Достаточно сделать в стене отверстие и вставить в него осевой вентилятор. Сложнее, если такого канала нет. В этом случае придется прокладывать воздуховод из пластиковых труб.
При выполнении этого мероприятия следует воспользоваться такими рекомендациями:
- Делать воздуховод из труб прямоугольного сечения, которые лучше смотрятся и проще в установке.
- Использовать пространство над подвесным потолком для маскировки коммуникаций.
- Перед тем как соединить секции, смазывать места стыков силиконом, чтобы добиться герметичности трубопровода.
- Если расположение помещения таково, что нужно проводить магистраль с поворотами, использовать закругленные колена, которые почти не ослабляют тягу.
- Применять при сборке фасонные крепления, которые ускорят и упростят процесс монтажа.
Наличие естественной вентиляции
Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.
В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.
Это интересно: Ошибка E1 аэрогриля Supra: что за неисправность?
Схема подключения
Подключить вентилятор к электросети 220 В можно тремя способами:
- от лампы;
- через отдельный клавишный или двухклавишный выключатель;
- через таймер или датчик.
Самым дешевым методом является подключение вентилятора к выключателю света. Кулер включается одновременно с подсветкой и работает на протяжении всего времени, пока горит свет. К преимуществам можно отнести простоту исполнения и низкую стоимость. Недостаток – вентилятор будет работать тогда, когда не требуется (во время принятия ванны), и создавать сквозняк. Также придется дополнительно проветривать помещение.
Подключить вытяжной вентилятор можно к отдельному выключателю с кнопкой. Схема будет сложнее, чем при подключении к освещению, и дороже, но это удобнее для эксплуатации. Можно подключиться и к двойному переключателю – одна кнопка отвечает за вентилятор, другая – за свет. Минус метода – есть риск забыть про кулер.
Идет активный переход на автоматизацию процессов, поэтому подключать вентилятор можно через датчики и таймеры. С их помощью можно задать время, которое будет работать кулер после выключения света. Схема схожа по сложности с подключением к выключателю. Провода подключаются к питанию и светильнику. Работает вентилятор вместе со светильником, а выключается через заранее запрограммированное время. Для проветривания хватает 30 минут. Существуют модели, которые работают уже после выключения освещения через заранее установленное время.
