Как подключить звонок в квартире

Помимо функциональности и качественных характеристик, современные производители большое внимание уделяют дизайну проводных и беспроводных дверных звонков. Корпус такого устройства может быть выполнен в любом сочетании цвета, конфигурации и формы. Итак, давайте разберемся, как подключить дверной звонок в квартире (+ схема и видео)

Итак, давайте разберемся, как подключить дверной звонок в квартире (+ схема и видео).

Беспроводной

Самостоятельно подключить беспроводные модели не составит труда даже при отсутствии навыков электромонтажа.

Осмотрите комплектность устройства. Современные модели чаще всего оснащаются дополнительными модулями: домофонами, видеоглазками, датчиками движения.
Выберите лучшее место для крепления устройства. Если сигнальная единица устройства непостоянна, необходимо обеспечить доступ к сети.

Оптимальным вариантом установки дверного звонка будет ближайшая к двери стена

вы можете использовать двусторонний скотч, чтобы закрепить пуговицу

Для крепления сигнального блока просверлите в стене отверстия

Видео: обзор и использование беспроводного звонка

Электрический

Самостоятельно подключить электрический дверной звонок немного сложнее, чем установить беспроводные модели. В этом случае установка предполагает подключение фазы через кнопку и нуля через сигнализатор по стандартной схеме подключения.

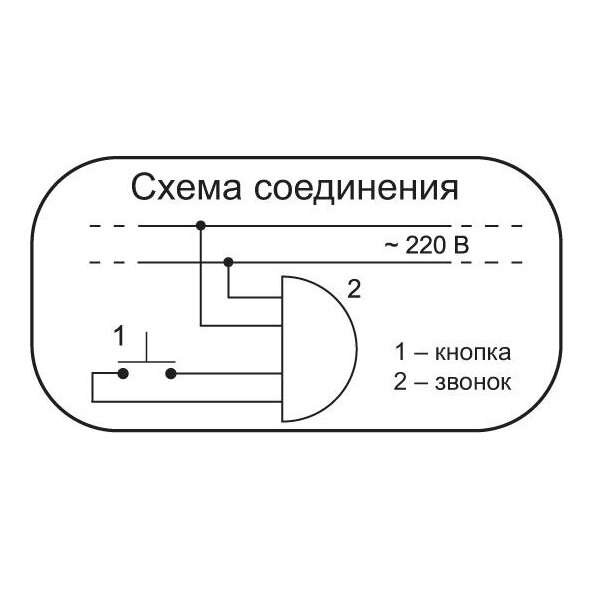

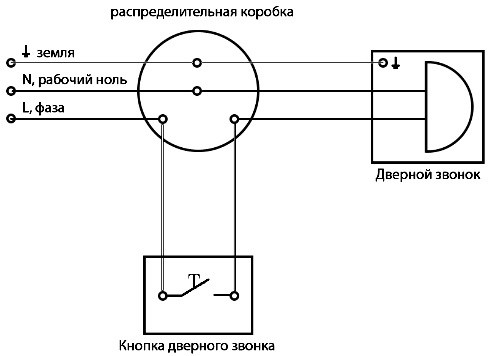

Схема подключения стандартного проводного дверного звонка

Выберите наиболее подходящее место для установки кнопки и основного блока сигнализации.

Процесс настройки проводного звонка немного сложнее, чем с беспроводными устройствами

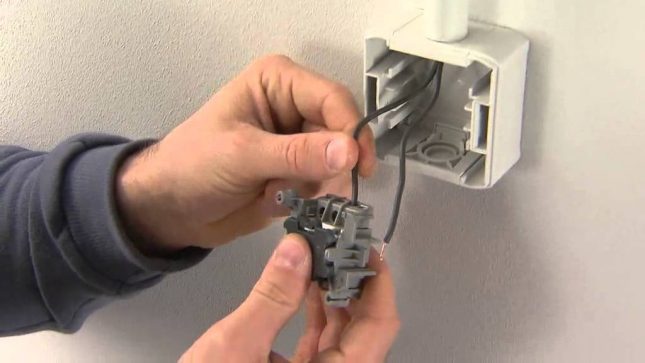

Крышка легко снимается, так как внизу основания есть специальный крючок

обязательно заземлить дверной звонок, что обеспечит безопасную работу дверного звонка. После завершения установки нужно убедиться в правильности подключения, затем включить автоматы в электрощитке и проверить работоспособность устройства.

Чтобы дверной звонок сохранял правильную работу в течение всего периода эксплуатации, необходимо не только выбрать наиболее подходящую модель и правильно подключить, но и правильно выбрать место установки. Устройство нельзя устанавливать вблизи отопительных приборов и источников открытого огня, а дорожная кнопка должна быть надежно защищена от атмосферных осадков.

Преимущества и недостатки

Перед покупкой беспроводного звонка важно изучить его особенности, оценить плюсы и минусы, а после принимать решение о возможности применения. Преимущества:

Преимущества:

Нет проводов. В процессе монтажа можно обойтись без дрели (кроме случая крепления кнопки с помощью саморезов), протягивания проводов или кабелей, объединяющих кнопку и динамик. Это удобно, когда изделие покупается для дачи или частного дома. При установке на дверь в квартиру можно избежать сдирания обоев или порчи интерьера. Устройство имеет автономное питание, поэтому в отдельном подводе напряжения (кроме некоторых случаев) нет необходимости.
Легкость и высокая скорость установки. Фиксация изделия занимает несколько минут. Это обусловлено отсутствием проводов и сложных креплений.
Удобство. Применение такого изделия не вызывает трудностей, как для гостей, так и для владельцев дома (дачи, квартиры).
Легкость переноса на другое место. Благодаря отсутствию проводов, беспроводный звонок в любой момент можно перевесить.
Возможность применения в комплексе со сложными устройствами. Беспроводные звонки можно использовать для домофона или комплектовать их двумя кнопками (если в этом имеется необходимость).
Приятный дизайн. Современные модели имеют привлекательный внешний вид, поэтому вписываются в любой интерьер. Большой выбор моделей позволяет подобрать товар, подходящий по форме, цвету или материалу изготовления. Можно быть уверенным, что беспроводный звонок только украсит интерьер или экстерьер.
Независимое питание. Обычные звонки работают без батареек и для подачи напряжения приходится тянуть провода. В случае с беспроводным устройством в этом нет необходимости. Напряжение подается от батареек, поэтому даже при отключении света гости смогут оповестить о приходе. Такая особенность полезна для частных домов или для дачи, где отсутствует электричество. Альтернативный вариант — использование беспроводного звонка без батареек, когда питание подается от специальных аккумуляторов (покупаются отдельно).
Возможность доукомплектации. При желании беспроводные звонки можно дополнить другими устройствами (в зависимости от модели). Речь идет о подключении видеокамеры, ТВ или другого оборудования.

Недостатки:

Монтаж беспроводной кнопки возможен не во всех случаях. В процессе установки не используются провода, а сигнал передается по беспроводному принципу. Если на его пути имеются препятствия, изделие не сработает. При таких обстоятельствах придется монтировать классический проводной звонок или устранять причину помех (если это возможно).
Необходимость смены батарейки. Автономный источник питания имеет свойство разряжаться, поэтому время от времени он требует замены. Если пропустить этот момент, беспроводный звонок не сработает.
Плохое крепление. Некоторые модели фиксируются с помощью липкой основы. Такой вариант подходит для двери в квартиру. При монтаже на даче или использовании для частного дома кнопка фиксируется на улице. Под действием холода она часто отпадает. Кроме того, крепеж на липучке не выдерживает даже легкого физического воздействия.
Вероятность заедания. Наличие негативных воздействий (к примеру, попадание в изделие влаги, влияние низких температур или смещение контактной группы) приводит к зависанию кнопки в сработанном положении. В результате звонок работает до момента разрядки батарейки или устранения дефекта.
Легкость кражи. Беспроводную модель звонка проще украсть, ведь к ней не подключены провода. Во избежание воровства можно установить на входе видеокамеру. Она будет вдвойне полезна. Во-первых, она позволяет лично посмотреть на гостя, а во-вторых, снизит вероятность кражи.
Отсутствие передачи сигнала. Наличие проблем в работе схемы может привести к трудностям с отправкой сигнала от кнопки к звонку. Возможна и другая ситуация, когда команда приходит, но звука нет.

Беспроводный звонок — не идеальное устройство, но его преимущества с лихвой покрывают минусы в его работе.

Классический звонок для двери из старого телефона своими руками

https://youtube.com/watch?v=EsXTKCKTVwM

Валялся у меня старый домашний стационарный телефон, у которого набор номера производился путём вращения колеса (раритет). Кто его разбирал тот знает, что у него внутри. Для нас важна одна основная его часть, а именно сам электромагнитный звонок. Именно из него можно сделать неплохой звонок для двери, который издаёт классический звук бубенцов при своей работе. Итак, находим у себя такой старый телефон (приобретаем на барахолке), разбираем его и достаем оттуда звонок.

Что касается электрического подключения электромагнитного звонка — для его нормальной работы нужны около 30 вольт переменного тока (сети 50 Гц). Значит нам ещё нужен понижающий трансформатор, у которого первичная обмотка рассчитана на сетевое напряжение 220 вольт, а вторичная (что будет питать наш звонок) на 30 вольт (если будет чуть больше, то пойдёт).

Если просто подключить электромагнитный звонок с телефона к трансформатору, а его к сети, то получим непрерывный звон. Следовательно для звонка на дверь нужен нажимной, не фиксирующийся включатель. Его лучше поставить на замыкание первичной обмотки трансформатора с питанием 220 вольт, чтобы не было постоянной работы устройства.

Итак, классический звонок для двери и питающий трансформатор мы крепим на основание (делаем для звонка корпус), от которого будет выходить два двухжильный провода. Один будет подключаться к самой сети 220 вольт, а второй будет идти на нажимную кнопку, которая установлена в том месте, где ее должны нажимать при вызове хозяев.

Находим у себя такой старый телефон разбираем его и достаем оттуда звонок

Да, пожалуй не лишним будет ещё в этот дверной звонок добавить предохранитель, задача которого будет обеспечение электробезопасности на случай короткого замыкания в схеме дверного звонка.

Стоит ещё добавить про то, что имеющиеся на телефонном электромагнитном звонке два латунных колокольчика (по которым и ударяет молоточек при работе) могут подстраиваться. То есть, ход молоточка имеет определённое расстояние. Если колокольчики будут сильно удалены от крайней границы хода молоточка, то он просто не будет доставать и ударять по чашкам.

Если колокольчики будут располагаться слишком близко к молотку, то удар молотка будет глушится. Следовательно когда вы собрали схему классического звонка для двери, то проверьте местоположение бубенчиков. Покрутите их вокруг своей оси. Настройте максимальный звон звонка.

Сопротивление обмотки электромагнитного звонка со старого стационарного домашнего телефона около 1600 Ом. Это значит, что при подачи на него переменного напряжения в 30 вольт ток потребления будет около 20 мА. Ток маленький, следовательно для этого звонка вполне подойдет любой маломощный трансформатор. Кнопку включения звонка также можно взять маленькую (если есть в такой необходимость).

Сколько стоит умный дом

Все цены актуальны на 28 августа 2021 года.

Площадь квартиры — 57 квадратных метров.

Некоторые полезные функции моего умного дома:

Свет может автоматически выключаться, если в помещении никого нет в течение определённого времени.
Робот-пылесос убирает в квартире, когда никого нет дома.
Дом может автоматически проветривать помещение и нагревать воздух (или как минимум оповещать хозяина о необходимости это сделать).
Когда никого нет в квартире, система может сообщать через мессенджер о звонящем в дверной звонок и даже добавить к сообщению фотографию или видеофайл с камеры.
Дом сообщает о протечках голосовым сообщением из колонок, продублировав сообщение в Телеграм.
Дом всегда расскажет о погоде, когда собираешься на улицу, и заботливо напомнит о необходимости взять с собой зонт.
Открывает утром шторы и закрывает их вечером.
Будит любимой музыкой и напоминает о делах на день.
Можно выключить свет даже в другой комнате голосовой командой вроде «выключи свет в спальне».

Установка беспроводного звонка

Вне зависимости от того, планируете вы установить беспроводной звонок для квартиры или для частного дома, алгоритм действий при его установке представляет следующую последовательность мероприятий:

выбор и подготовка мест для установки;
монтаж внешнего модуля;
монтаж внутренних модулей.

Беспроводной звонок

Более подробно каждый этап подготовительных и основных работ описан ниже.

Выбор места для установки рабочих элементов

Владельцы квартир могут разместить кнопку звонка на наружной стороне входной двери, либо на стене рядом с ней. В зависимости от конструкции и комплектации может быть предусмотрен монтаж кнопочного модуля посредством шурупов, при помощи двухстороннего строительного скотча (липучки) либо оба этих способа.

От наклеивания устройства целесообразно отказаться, если для места его монтажа вы избрали поверхность двери, так как в данном случае такое соединение не будет достаточно надежным ввиду систематических вибраций и колебаний, связанных с открыванием и закрыванием входной двери. В частных домах самым логичным местом для установки уличного звонка будет являться калитка.

Выбирая место для монтажа динамика (либо динамиков) следует, в первую очередь, убедиться в качественном взаимодействии обоих модулей при планируемом их взаиморасположении. В квартирах динамиковые элементы обычно установлены в прихожей, недалеко от входной двери.

Для частных домов, как упоминалось выше, можно предусмотреть расположение нескольких динамиков в различных помещениях дома или даже на придомовой территории с той лишь целью, чтобы сигнал входного звонка смог оповестить хозяев о посетителях, где бы они в данный момент не находились

Монтаж кнопочного модуля

После выбора будущего месторасположения кнопки звонка можно переходить непосредственно к ее установке.

Важно! Если беспроводная конструкция приходит на смену проводной, то предварительно следует аккуратно демонтировать старую звонковую кнопку: обесточиваем систему оповещения хозяев квартиры о визите гостей, удаляем со стены кнопку и провода, заделываем шпаклевкой отверстие на месте ее установки. Кнопка звонка. Кнопка звонка

Кнопка звонка

Если вы решили закрепить новую кнопку при помощи липучки, которая имеется на ее обратной стороне, то следует предварительно обезжирить поверхность, планируемую к монтажу, посредством растворителя или любого другого ацетонсодержащего вещества (например, одолжите у супруги жидкость для снятия лака). Далее следует отделить от липкого слоя защитную пленку и одним четким и твердым движением прижать модуль к очищенной поверхности.

Если же вы предусмотрительно приняли решение повесить кнопку на стену при помощи саморезов, то начать следует с того, чтобы перфоратором сделать в месте будущего крепления подходящие по размеру отверстия, в которые затем вмонтировать дюбели, а в них ввинтить саморезы. На данные крепежные элементы впоследствии производится навешивание кнопочного устройства.

Некоторые конструкции кнопок для звонка подлежат разборке перед креплением по такому принципу. Для их монтажа потребуется сначала посредством самореза закрепить на стене заднюю стенку модуля, а затем навесить на нее остальную часть конструкции.

Монтаж внутренних модулей

В случае, когда внутренние модули работают от автономного источника электрической энергии, они могут вообще не закрепляться на стене, а быть мобильными. Крепление же их на предусмотренной для этого поверхности ничем не отличается от монтажа внешней кнопки.

Если необходимо подключить внутренний модуль к системе электроснабжения, то следует воспользоваться прилагаемой к звонковой системе инструкции. Обычно данный процесс аналогичен подключению розетки к электрической сети и представляется собой соединение контактов динамикового модуля с жилами токоведущего кабеля – нулевым и фазным проводниками, а также заземлением.

Важно! Не забудьте перед подключением обесточить цепь, в которой будут производиться электромонтажные работы. Все проводники перед осуществлением их коммутаций зачищаются от изоляции. По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной

По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной.

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

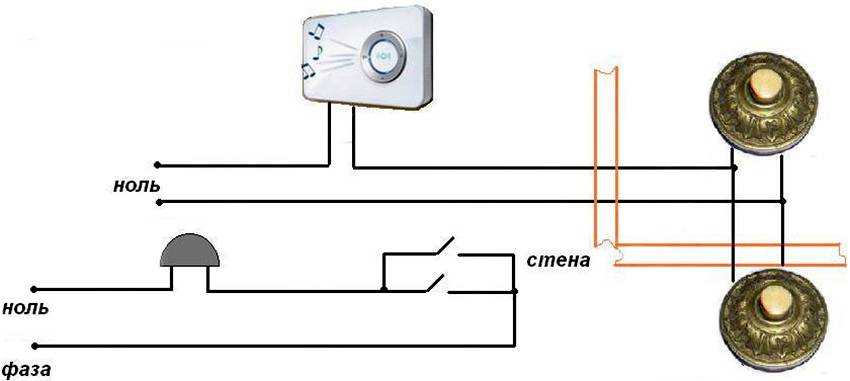

Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

https://youtube.com/watch?v=JJqOfjh3ERQ

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные. Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать. Рассмотрим, как подключить дверной звонок всеми возможными способами.

Как выбрать звонок — несколько советов

Для того чтобы часы не стали досадой, портящей настроение, при покупке стоит обратить внимание на некоторые их особенности. В противном случае его недостатки могут стать неприятными сюрпризами

Дизайн кнопки также можно адаптировать к дизайну входной двери.

Выбор мелодии. Стоимость устройства зависит от количества и качества мелодий. Традиционные разговоры, известные много лет, часто не только неприятны для слуха, но и звучат устрашающе. Эти варианты все еще можно найти в магазинах сегодня, и их стоимость невелика.

В продаже довольно много моделей с полифоническими мелодиями, из которых можно выбрать вариант на любой вкус.

Не стоит покупать звонок с типичной, часто встречающейся звуковой дорожкой, иначе вам, возможно, придется бежать к двери каждый раз, когда к одному из ближайших соседей приходят гости.

Если выбран звонок с несколькими мелодиями, они могут время от времени меняться.

Звонком будет удобнее пользоваться, если он имеет регулятор громкости. Практика показывает, что есть модели, настроенные «на вкус» производителя — либо дико ревущие, либо еле слышные.
Дизайнерское украшение. Если беседка выбрана для квартиры, кнопка для нее должна быть скромной, не привлекать особого внимания. Основной блок можно адаптировать под дизайн прихожей. Сегодня представлены часы, блочные поверхности которых имитируют фактуру дерева, замши, камня, кожи и т.д.
Если для частного дома приобретается беспроводная внешняя модель, перед походом за покупками стоит измерить расстояние от ворот до дома. Это необходимо для надежного взаимодействия кнопки и устройства друг с другом. В свойствах беседы должен быть указан диапазон ее действия.
Покупать беседку стоит в специализированных магазинах – в них гарантированно купят качественный продукт. Не рекомендуется покупать такое устройство с рук или в мелком строительном магазине. Эти продукты, как правило, сомнительного качества, и покупатель не получит никакой гарантии на товар.
Кроме того, следует учитывать такие параметры, как надежность контактов и прочность корпуса и кнопок основного блока. Если кнопка закреплена на двери, необходимо, чтобы она была защищена от влаги и пыли (рекомендуемый класс защиты — IP 44).

В заключение хотелось бы предостеречь тех домовладельцев, которые очень далеки от электромонтажных работ, и сами слабо представляют, например, что такое ноль и фаза. Не стоит рисковать и заниматься установкой самостоятельно, так как такой «смелый эксперимент» может привести к печальным последствиям.

Поэтому для выполнения этой работы лучше всего пригласить профессионального электрика, который быстро справится с этой несложной для него задачей.

Типы квартирных звонков

Электрические квартирные звонки по способу подключения бывают двух типов — проводные и беспроводные. Проводные подключаются к сети 220 В, есть модели, работающие от пониженного напряжения 12 В. Названы проводными потому, что кнопка звонка и внутренний блок должны соединяться проводами.

Проводные звонки — кнопка и внутренний блок должны соединяться проводами

В беспроводных электрозвонках кнопка и внутренний блок физически не связаны. В них установлены миниатюрный передатчик (в кнопке) и приемник (во внутреннем блоке). Связываются они между собой на какой-то частоте. Есть два типа питания беспроводных звонков:

Внутренний блок и кнопка работают от батареек.
Кнопка питается от батареек, внутренний блок — от сети 220 В. Причем есть два способа реализации внутренних блоков: со стандартным подключением к выводам проводами и с установкой в розетку. В последнем варианте на корпусе имеется обычная электрическая вилка. В этом случае подключить звонок в квартире и доме очень просто: надо внутренний блок установить в розетку, кнопку прикрутить на входе/калитке и вставить батарейку.

Как уже говорили, в беспроводном варианте кнопка и электрозвонок «общаются» между собой посредством сигналов. Сигналы могут передаваться в аналоговом виде или в цифровом. Более надежная передача сигнала в цифровом формате — меньше подвержено искажениям. К тому же такие модели имеют возможность менять канал, по которому происходит прием/передача. При передаче аналогового сигнала такой возможности нет. Чем это плохо? Радиус действия звонков — 100 м и больше. И если в этой зоне есть какое-то устройство, которое работает на той же частоте (звонок или другое), ваш приемник может ловить его сигналы. В этом случае бывают ложные срабатывания.

Еще дверные звонки разделяют не квартирные и уличные. Отличаются они тем, что для тех, которые устанавливаются на улицу, кнопки делают герметичными и пылезащищенными. Кроме того их рекомендуется устанавливать под небольшой козырек — меньше будет проблем.

Проверка работоспособности звонка и причины неисправностей

Для проверки достаточно нажать кнопку в подъезде. Если основной модуль издает звук, значит система работает нормально. Если нет, то необходимо проверить следующие моменты:

Заряд батареек. Для проверки замените их новыми, купленными в магазине.
Проверьте наличие сетевого напряжения. Приходит ли питание на цепи звонка.
Убедитесь в целостности проводов. Визуально проверьте отсутствие обрывов. А лучше прозвоните кабель мультиметром.
Проверьте исправность кнопки. В нажатом состоянии сопротивление между контактами должно составлять не более пары ом.
Протестируйте звуковой модуль. Снимите его со стены и подключите в розетку. Эту операцию желательно выполнять тем, кто имеет опыт работы с электричеством.

Что нужно для подключения видеодомофона?

Для успешного подключения видеодомофона потребуются следующие основные компоненты и шаги:

Видеодомофон: Это устройство, которое включает в себя камеру, микрофон и динамик для видео- и аудиосвязи между посетителями и жильцами.

Дверной звонок или дверной видеотелефон: Этот компонент устанавливается у входа в здание и используется посетителями для связи с жильцами.

Провода: Для передачи сигналов и питания между устройствами требуется проводка. Обычно это включает в себя монтаж кабелей от видеодомофона до дверного звонка и, возможно, до монитора внутри помещения.

Монитор (внутренний видеотелефон): Если вы хотите иметь возможность видеть посетителей и общаться с ними изнутри помещения, вам понадобится внутренний монитор. Это может быть экран, аудиофон или комбинированное устройство.

Источник питания: Большинство видеодомофонов и мониторов питаются от стандартных электрических источников. Убедитесь, что есть доступ к розеткам или установите необходимое электропитание.

Разъемы и аксессуары: Различные видеодомофоны могут требовать разные типы разъемов и аксессуаров для соединения

Убедитесь, что у вас есть необходимые кабели и соединители.

Монтажное оборудование: Для установки видеодомофона и других компонентов потребуется монтажное оборудование, такое как крепежи, винты и инструменты.

Программирование и настройка: После установки необходимо выполнить программирование и настройку видеодомофона и монитора, чтобы обеспечить их правильную работу и функциональность.

Инструкции и руководства: Важно следовать инструкциям производителя при установке и настройке видеодомофона, так как процесс может варьироваться в зависимости от модели и бренда.

При установке видеодомофона, особенно если это происходит в жилом помещении или в многоквартирном доме, часто рекомендуется обратиться к специалистам или электроинсталляторам, чтобы гарантировать безопасность и надежность системы, а также чтобы избежать ошибок при подключении.

Звонок громкого боя типа МЗМ-1

Звонки громкого боя МЗМ-1 (МЗ-1) могут быть как в наличии так и под заказ. Узнать наличие, точную стоимость и приобрести оповещатели звуковые МЗМ-1 вы можете позвонив по телефону +7(812) 449-90-49 или отправить заявку на электронную почту указанную в разделе «Контакты». Звуковой оповещатель типа МЗМ-1 (раньше маркировался МЗ-1) так же его называют школьный звонок необходим для подачи сильных звуковых сигналов. Данный звонок преимущественно применяется в системах охранных сигнализаций промышленных, административных зданиях, а так же сельскохозяйственных и торговых объектов, различного имущества граждан: садовых участков, квартир, гаражей и т.п. Так же он применяется в школьных и различных других учебных заведениях. Оповещатель типа МЗМ-1 обеспечивает довольно хорошую слышимость на сравнительно больших открытых площадях.

Характеристика	Постоянный ток	Переменный ток
Потребляемая мощность	30 ВА
Номинальное напряжение, вольт	220, 127, 110, 36, 24, 12	380, 220, 127, 110, 36, 24, 12
Род тока	—	50 герц
Сила звука	не меньше 85 децибел
Класс защиты от поражения электричеством	I
Масса	1,6 кг
Продолжительность неперрывной работы	не более 1 минуты, пауза 1 мин.
Номинальный режим работы звонка повторно-кратковременный
Климатическое исполнение, тип	УХЛ-1
ТУ 4372-003-14431979-2012

Как подключить звонок в квартире правильно

Итак, как подключить звонок в квартире, чтобы Вас лишний раз не могли побеспокоить хулиганы, председатель ТСЖ, пьяный сосед, забывший ключи от общей двери на лестничной площадке, коллекторы и другие непрошеные гости. Все очень просто: мы разорвем цепь питания звонка и поставим туда выключатель.

Все звонки со стороны лестницы выглядят практически одинаково: в виде кнопочки. Зато со стороны квартиры они все так не похожи друг на друга. Нас будет интересовать та часть звонка, которая как раз находится внутри квартиры. Перед нами самый обычный звонок, который висит у нас на стене (у Вас может быть другой, но суть от этого не меняется):

Давайте аккуратно снимем декоративную крышку звонка и посмотрим, что у него внутри:

У любого звонка есть 2 контакта, к которым подводятся провода и образуют электрическую цепь:

Все , что нужно сделать — это в цепь звонка встроить выключатель:

Выключатель может быть любой. Может быть кнопочный или типа «тумблер». Далее, в декоративной крышке звонка нужно просверлить отверстие под этот выключатель. Делать это нужно аккуратно, чтобы в целом все выглядело эстетично:

Читая мой блог, Вы наверняка делаете ремонт. Добавьте к себе в закладки вот эту страницу. Здесь находятся все полезные магазины по благоустройству дома.

Когда Вы просверлили крышку, установили в нее выключатель, посмотрели, что все красиво и аккуратно получилось (Вы, что называется, примерились), можно пока вынуть выключатель из крышки и уже заниматься электрикой. Что нужно сделать? К двум контактам звонка подводятся провода. Нужно отцепить один из контактов и сделать электрическую цепь через выключатель. Думаю, что все в школе на уроке труда собирали электрическую схему, состоящую из лампочки, выключателя и проводов. Так вот, тут есть повод «тряхнуть стариной». Вместо лампочки у нас выступает звонок. Ничего сложного в схеме подключения звонка нет, просто посмотрите на следующую картинку:

Провод, который напрямую подводился к правому контакту звонка, мы пропустили через выключатель, используя для этого еще 2 куска провода.

Нюанс. У нас может быть 2 звонка в квартиру: один с лестничной площадки у лифта, второй — непосредственно перед дверью. В этом случае, когда Вы снимите декоративную крышку, то к одному из контактов звонка могут идти сразу 2 провода. В моем случае так и было: 2 провода шли к левой клемме звонка. Абсолютно без разницы, через какую клемму подсоединять выключатель. Конечно это проще сделать это там, где подводится всего 1 провод, поэтому я и выбрал правую клемму.

Итак, все закончено: провода подсоединены к выключателю. Теперь можно установить выключатель в декоративную крышку, а саму крышку поставить на корпус звонка:

В итоге, примерно так может теперь выглядеть Ваш звонок после небольшой доработки. Можно на рынке подобрать выключатель полностью под цвет крышки, но это Вы уже сами решите, как лучше, как красивее. Но главное — другое! Теперь, если Вы никого не хотите слышать, не хотите, чтобы Вам кто-то названивал в дверь, просто нажмите на кнопочку со стороны квартиры, и все!

Итак, как подключить звонок в квартире, чтобы быть защищенным от непрошеных гостей Вы знаете. Между прочим, бывает ситуация с точностью до наоборот, когда Вы ждете гостей, но через некоторое время понимаете, что это чужие люди и от них нужно срочно избавляться. Об этом читайте здесь.
