Виды и классификация

В зависимости от технических свойств и сферы применения, трансформаторы подразделяются достаточно разнообразно. Основными параметрами классификации трансформаторов являются:

• количество фаз;
• число обмоток;
• класс точности – колебания максимально возможных значений погрешностей;
• способ охлаждения;
• тип размешения.

Если работа трансформатора направлена на регулировку электрического тока, то аппарат так и называется – трансформатор тока. В случае, когда устройство призвано регулировать напряжение, это будет трансформатор напряжения.

На направление перемен величины напряжения влияет такой показатель, как соотношение количества обмоток прибора:

• первичной, принимающей напряжение;
• вторичной, передающей изменённое значение напряжения электрического тока.

В случае, когда трансформатор имеет во вторичной обмотке большее число витков, чем в первичной, он относится к повышающим, при меньшем количестве — к понижающим.

На мощность трансформатора влияет сечение проводов обмоток, а на вес и размер – тип сердечника и материалов изготовления проводов. По исполнению трансформаторы делятся на однофазные и трёхфазные.

Самым лёгким и малогабаритным считается автотрансформатор, обеспеченный всего одной обмоткой. Также автотрансформаторы являются наиболее бюджетным вариантом и часто используются в приборах автоматического управления, а также применяются в высоковольтных электрических сетях. Единственным недостатком такого трансформатора является отсутствие гальванической развязки.

При подаче и приёме электричества на линии электропередач и обратно используются силовые трансформаторы, в электроприборах сетевые. Также существуют лабораторные, измерительные, импульсные и другие виды трансформаторов.

Общие организационные вопросы: что обсуждать с поставщиком электроэнергии

Приступать к обсуждению возникших проблем следует только после того, как окончательно стало ясно, что у владельца здания все выполнено надежно и его вины нет.

Это же должны подтвердить соседи, у которых не решены аналогичные вопросы. Действовать лучше сообща. Обращаться следует в различные инстанции власти с письменными заявлениями, но начать необходимо с поставщика. Он в первую очередь должен обеспечить качество подводимой электроэнергии.

Однако, как показано выше, этот процесс, скорее всего, растянется на длительный срок. Владельцу дома до его решения придется принимать самостоятельные меры.

Как повысить напряжение сети, расчеты.

Теперь давайте немного посчитаем, хотя бы примерно. Допустим провал напряжения у вас тридцать вольт. Необходимый ток нагрузки равен пяти амперам. Отсюда следует, что нам необходима мощность 150Вт. С такое мощностью гарантированно справится трансформатор от старого лампового телевизора. Например, ТС-180. Трансформатор ТС-180, ТС-180-2, ТС180-2В параметры скачать

Так, скачали данные, нашли ТС-180, Складываем все витки первичных обмоток, 375+58+375+58=866 витков. Находим число витков на один вольт 866/220 = примерно, 4 витка на вольт. Для получения необходимых нам 30В умножаем 30 на 4 = 120витков. По 60 витков на катушку (у ТС-180 их две). Диаметр провода для пяти ампер равен 0,7 √I = 0,7√5 = 0,7∙2,236 ≈ 1,56 мм. Небольшие пояснения. Я всегда после разборки заводских трансформаторов увеличиваю число витков первичной обмотки, в первую очередь это связано с тем, что обратно собрать сердечник, как это делают в условиях производства, не удастся. Поэтому увеличение тока холостого хода (возможно в несколько раз из-за отсутствия ферронаполнителя в зазоре, т.к. сердечник разрезной) гарантировано. Да и броневой сердечник полностью не собрать, пластина 1,2,3, все равно останутся.

Вы, наверное, уже заметили, что через такой трансформатор можно питать двигатель мощностью один киловатт. В схеме нет тумблера для подключения нашего трансформатора. Он может коммутировать, как первичную обмотку трансформатора, но здесь будут потери из-за постоянно включенной в сеть вторичной обмотки, так переключать саму вторичную обмотку, но здесь будут потери из-за постоянно включенной первичной обмотки. Пока пишу этот текст, пришла в голову идея. Сейчас допишу и нарисую схему. Так вот, для коммутации трансформатора потребуется два переключателя или один с несколькими направлениями. Все теперь об идее, схему нарисовал. Смотрим схему.

И так, переключатель в нижнем положении, трансформатор добавляет напряжение. Переключатель в верхнем положении, первичная обмотка замкнута накоротко, значит и во вторичной обмотке короткое замыкание, а это ничто иное, что трансформатор исчез, осталось только активное сопротивление вторичной обмотки.

Тааа…к, родилась еще одна схема. Сейчас нарисую. Что же я раньше до этого не додумался, хотя в Сети, может быть, уже давно кто-то это нарисовал. Смотрим.

Если переключатели оба внизу или оба вверху, то трансформатора в цепи нет, в первичной обмотке режим КЗ, оставшееся активное сопротивление менее Ома. Теперь левый вверх, правый вниз – трансформатор, например, добавляет напряжение, а правый вверх левый вниз – убавляет. Ну, вот и все, может, кому это и пригодится. Успехов. К.В.Ю. Да, еще чуть, чуть. А если вместо переключателей применить Н-мост из полевых транзисторов, да еще микроконтроллер, следящий за уровнем сетевого напряжения, то можно, наверное, сделать стабилизатор переменного напряжения релейного типа с маленьким (относительно) трансформатором на большую (относительно) мощность. Кто бы только все это сделал. По крайней мере есть над чем подумать. Скачать статью

В крупных городах жители очень редко сталкиваются с проблемами перепадов напряжения в сети, поскольку эти вопросы здесь очень жестко контролируются. Совсем другое положение у жителей поселков. В связи с частыми падениями напряжения, возникает проблема, как повысить напряжение в сети частного дома.

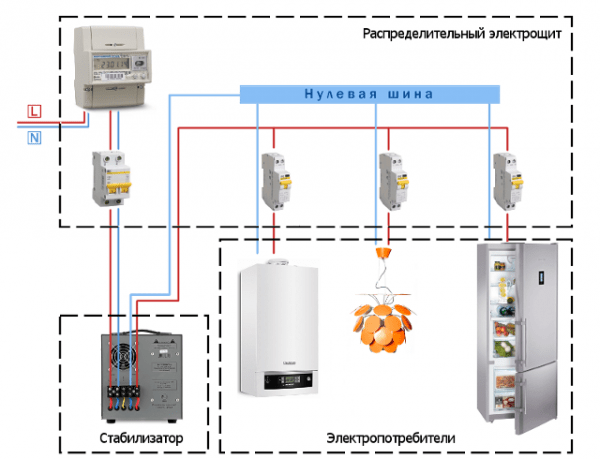

Стабилизатор напряжения

Это наиболее приемлемый метод. Стабилизатор может быть с ручным или автоматическим управлением. Стабилизатор с системой автоматики самостоятельно удерживает необходимую мощность, а ручной приходится настраивать своими руками. Раньше такие приборы были во многих домах, так как электричество в сети имело большие перепады, да и в настоящее время подача электроэнергии часто изменяется. Когда люди на работе, то напряжение нормальное, а вечером, когда все дома, и работают многие устройства, то напряжение может давать сбои.

В таких случаях стабилизатор выполняет две задачи – во-первых, он увеличивает неожиданно уменьшившееся напряжение, позволяя приборам непрерывно функционировать, а во-вторых, он создает безопасность, и предотвращает появление замыканий из-за перепадов питания. Стабилизатор является необходимым устройством, но достаточно дорогостоящим, поэтому если у вас нет в доме старого стабилизатора, то лучше его не приобретать, а воспользоваться другим методом.

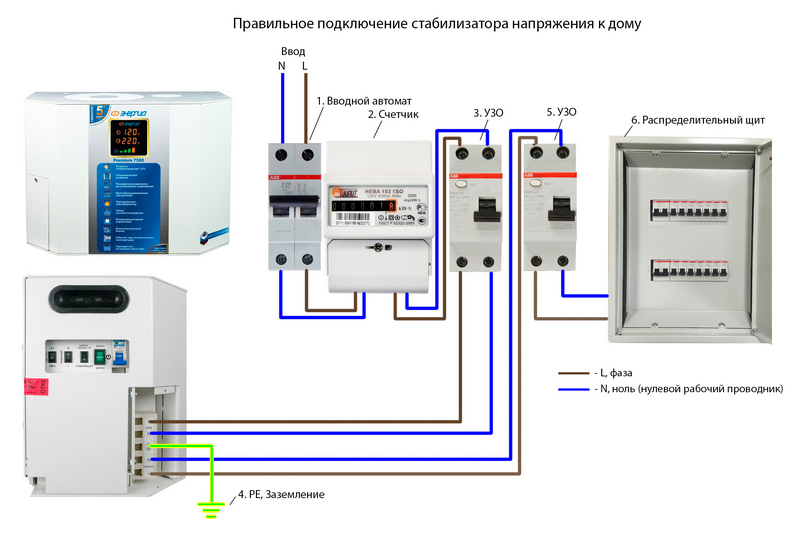

Чаще всего стабилизатор постоянно находится в подключенном состоянии, защищая устройства. Многие из них имеют световую индикацию, указывающую на уровень напряжения и режима работы.

Повышение переменного напряжения

Разновидности трансформаторов

Наиболее простой способ увеличения переменного напряжения – установка между выходом сети и питаемой нагрузкой повышающего трансформатора. Применяемые на практике устройства делятся на две основные разновидности. Первая — классические трансформаторы, вторая — автотрансформаторы. Схемы этих устройств приведены на рисунке 2.

Рис. 2. Схемы трансформатора и автотрансформатора

Классический трансформатор содержит две обмотки: первичную или входную с числом витков W1, а также вторичную или выходную с числом витков W2. Для трансформатора действует правило U_выхода = K×U_входа, где K = W2/W1 – коэффициент трансформации. Таким образом, в повышающем трансформаторе количество витков вторичной обмотки превышает таковое у первичной.

Повышающий авторансформатор содержит единственную обмотку с W2 витками. Сеть подключается на часть W1 ее витков. Повышение U происходит за счет того, что магнитное поле, создаваемое при протекании тока через входную часть общей обмотки, наводит ток уже во всей обмотке W2. Расчетная формула автотрансформатора аналогична обычному: U_выхода = K×U_входа, где K = W2/W1 – коэффициент трансформации.

Особенности трансформаторов

Эффективность функционирования трансформаторов наращивают применением сердечника из электротехнической стали. Этот компонент

• увеличивает КПД устройства за счет уменьшения рассеяния магнитного поля в окружающем пространстве;
• выполняет функцию несущей силовой основы для обмоток.

Неизбежные потери на вихревые тока уменьшают тем, что сердечник представляет собой наборный пакет из тонких профилированных изолированных пластин.

При прочих равных условиях целесообразно использовать трансформатор. Это связано с тем, что не пропускает постоянный ток, т.е. обеспечивает гальваническую развязку сети от приемника, позволяя добиться большей электробезопасности.

Особенность трансформатора — его обратимый характер, т.е. в зависимости от ситуации он может одинаково успешно выполнять функции повышающего и понижающего устройства. Единственное серьезное ограничение — необходимость соблюдения штатных режимов работы первичной и вторичной обмоток.

В отличие от компьютерных розеток, называемых RJ45, в различных странах при устройстве бытовых сетей электроснабжения устанавливают различные типа розеток. Известны, например, розетки, немецкого, французского, английского и иных стандартов или стилей. Поэтому на трансформатор малой мощности целесообразно возложить функции адаптера, который за счет разных типов вилок и гнезд обеспечивает механическое согласование сети и нагрузки. Пример такого устройства изображен на рисунке 3.

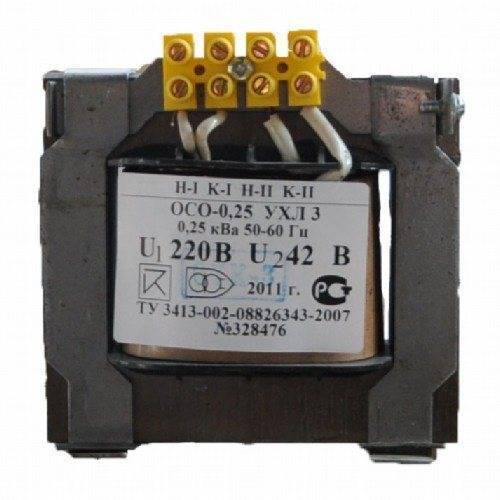

Рис. 3. Пример обратимого маломощного трансформатора с возможностью согласования типов розеток

Лабораторные автотрансформаторы ЛАТР

Сильная сторона автотрансформатора – простота регулирования выходного напряжения простым перемещением токосъемного контакта по обмотке. Устройства, допускающие выполнение этой опции, известны как лабораторные автотрансформаторы ЛАТР. Отличаются характерным внешним видом за счет наличия регулятора напряжения и вольтметра для его контроля, рисунок 4.

ЛАТР востребованы не только в лабораториях. Они массово применяются в гаражах, на садовых участках и других местах, где из-за перегрузки и износа линии напряжение в розетке оказывается ниже минимально допустимого.

При колебаниях сетевого напряжения вместо обычного ЛАТР целесообразно использовать стабилизатор, куда он входит в виде одного из блоков.

Рис. 4. Внешний вид одного из вариантов ЛАТР

Как повысить силу тока в цепи?

Бывают ситуации, когда требуется повысить I, который протекает в цепи, но при этом важно понимать, что нужно принять меры по защите электроприборов, сделать это можно с помощью специальных устройств. Рассмотрим, как повысить силу тока с помощью простых приборов

Рассмотрим, как повысить силу тока с помощью простых приборов.

Для выполнения работы потребуется амперметр.

Вариант 1.

По закону Ома ток равен напряжению (U), деленному на сопротивление (R). Простейший путь повышения силы I, который напрашивается сам собой — увеличение напряжения, которое подается на вход цепи, или же снижение сопротивления. При этом I будет увеличиваться прямо пропорционально U.

К примеру, при подключении цепи в 20 Ом к источнику питания c U = 3 Вольта, величина тока будет равна 0,15 А.

Если добавить к цепи еще один источник питания на 3В, общую величину U удается повысить до 6 Вольт. Соответственно, ток также вырастет в два раза и достигнет предела в 0,3 Ампера.

Подключение источников питания должно осуществляться последовательно, то есть плюс одного элемента подключается к минусу первого.

Для получения требуемого напряжения достаточно соединить в одну группу несколько источников питания.

В быту источники постоянного U, объединенные в одну группу, называются батарейками.

Несмотря на очевидность формулы, практические результаты могут отличаться от теоретических расчетов, что связано с дополнительными факторами — нагревом проводника, его сечением, применяемым материалом и так далее.

В итоге R меняется в сторону увеличения, что приводит и к снижению силы I.

Повышение нагрузки в электрической цепи может стать причиной перегрева проводников, перегорания или даже пожара.

Вот почему важно быть внимательным при эксплуатации приборов и учитывать их мощность при выборе сечения. ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Молниезащита частного дома своими руками

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Молниезащита частного дома своими руками

Величину I можно повысить и другим путем, уменьшив сопротивление. К примеру, если напряжение на входе равно 3 Вольта, а R 30 Ом, то по цепи проходит ток, равный 0,1 Ампер.

Если уменьшить сопротивление до 15 Ом, сила тока, наоборот, возрастет в два раза и достигнет 0,2 Ампер. Нагрузка снижается почти к нулю при КЗ возле источника питания, в этом случае I возрастают до максимально возможной величины (с учетом мощности изделия).

Дополнительное снизить сопротивление можно путем охлаждения провода. Такой эффект сверхпроводимости давно известен и активно применяется на практике.

Чтобы повысить силу тока в цепи часто применяются электронные приборы, например, трансформаторы тока (как в сварочниках). Сила переменного I в этом случае возрастает при снижении частоты.

Если в цепи переменного тока имеется активное сопротивление, I увеличивается при росте емкости конденсатора и снижении индуктивности катушки.

В ситуации, когда нагрузка имеет чисто емкостной характер, сила тока возрастает при повышении частоты. Если же в цепь входят катушки индуктивности, сила I будет увеличиваться одновременно со снижением частоты.

Также читают — как действует электрический ток на организм человека.

Вариант 2.

Чтобы повысить силу тока, можно ориентироваться на еще одну формулу, которая выглядит следующим образом:

I = U*S/(ρ*l). Здесь нам неизвестно только три параметра:

• S — сечение провода;
• l — его длина;
• ρ — удельное электрическое сопротивление проводника.

Чтобы повысить ток, соберите цепочку, в которой будет источник тока, потребитель и провода.

Роль источника тока будет выполнять выпрямитель, позволяющий регулировать ЭДС.

Подключайте цепочку к источнику, а тестер к потребителю (предварительно настройте прибор на измерение силы тока). Повышайте ЭДС и контролируйте показатели на приборе.

Как отмечалось выше, при росте U удается повысить и ток. Аналогичный эксперимент можно сделать и для сопротивления.

Для этого выясните, из какого материала сделаны провода и установите изделия, имеющие меньшее удельное сопротивление. Если найти другие проводники не удается, укоротите те, что уже установлены.

Еще один путь — увеличение поперечного сечения, для чего параллельно установленным проводам стоит смонтировать аналогичные проводники. В этом случае возрастает площадь сечения провода и увеличивается ток.

Если же укоротить проводники, интересующий нас параметр (I) возрастет. При желании варианты увеличения силы тока разрешается комбинировать. Например, если на 50% укоротить проводники в цепи, а U поднять на 300%, то сила I возрастет в 9 раз.

Розетки

Итак, движемся дальше по теме, какой ток в розетке используется: постоянный или переменный. Переходим к розеткам, потому что в вопросе они встречаются. Так вот, есть ли розетки на напряжение постоянное, и на переменное? Сразу скажем, есть. Чем же они отличаются друг от друга?

Начнем с того, что розетки, в которых присутствует переменное напряжение, обозначаются символом (

) или буквами латинского алфавита (AC), то есть Alternating Current, что с английского языка так и переводится – переменный ток.

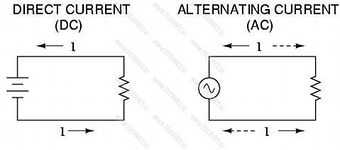

Розетки для постоянного напряжения обозначаются символом (–) или буквами DC (Direct Current – постоянный ток). На схемах такие розетки обозначаются плюсом и минусом со стрелкой. Сразу же оговоримся, что в розетку, где есть постоянное напряжение включать обычные бытовые приборы бесполезно. Работать все равно не будут

Обратите внимание на рисунок ниже, где указаны пиктограммы

Так вот, многие производители их наносят на розетки для удобства распознания, то есть, для какого напряжения они предназначены. Как видите, даже чисто визуально можно определить, какое напряжение находится в розетке: постоянное или переменное. Конечно, все это нюансы, ведь отечественные сети поставляют только переменный ток, так что нет необходимости даже смотреть, какая маркировка у розетки, есть ли специальные символы или нет.

Что нужно для увеличения мощности электроэнергии в квартире

Иногда у собственников недвижимости в многоквартирном доме возникает потребность повышения разрешенной мощности. Обычно такая ситуация появляется после монтажа:

• тёплых полов, подключенных к электричеству;
• кондиционеров;
• электроплиты.

В обычной ситуации одна квартира не расходует больше 15 кВт электроэнергии. Получить большую допустимую мощность для жилья, расположенного в многоквартирном доме сложно. Нельзя предоставить электрическую нагрузку конкретному владельцу квартиры. Запрашивать дополнительную мощность должно юридическое лицо, являющееся балансодержателем внутренней электросети всего дома.

Процедура увеличения разрешенной нагрузки для квартиры:

Подача заявки в электросетевую компанию от управляющего ЮЛ.

Это может быть ТСЖ (товарищество собственников жилья) или УК, обслуживающее жилое здание по договору.

• Взятие в «Электросетях» ТУ и договора на подключение.
• Проведение работ согласно техническим условиям.
• Выезд представителя сетей для проверки.
• Акт о технологическом присоединении, взятие в электросетях.
• Подача дополнительной мощности.

Самое сложное во всей процедуре – убедить управляющую компанию исполнить свои обязательства. Часто УК не хотят заниматься дополнительной бумажной работой для одной квартиры.

Резисторное регулирование

Для регулирования пускового тока и напряжения, подводимого к электродвигателю, в якорную цепь последовательно якорю (или якорю и обмотке возбуждения в случае двигателя последовательного возбуждения) подключают резисторы:

Таким образом, регулируется ток, подводимый к электрической машине. Контакторы К1, К2, К3 шунтируют резисторы при необходимости изменения какого-либо параметра или координаты электропривода. Этот способ довольно еще широко распространен, особенно в тяговых электроприводах, хотя ему сопутствуют большие потери в резисторах и, как следствие, довольно низкий КПД.

Увеличение электрической мощности в нежилом помещении

Обычно в коммерческой недвижимости функционируют устройства, расходующие много электричества:

• холодильные установки в производственных цехах;
• кондиционеры в офисах;
• морозильные камеры в торговой сети.

Из-за этого собственники коммерческих объектов вынуждены заниматься вопросами повышения разрешенной нагрузки, чтобы исключить перебои в электроснабжении объекта.

Как увеличить мощность электроэнергии в нежилом помещении?

Процесс состоит их 4-х этапов:

Шаг 1. Вначале подается заявка в электросетевую организацию, составленная по стандартному образцу. К ней прикладываются:

скан договора аренды или свидетельство на собственность объекта (сведения из ЕГРН);

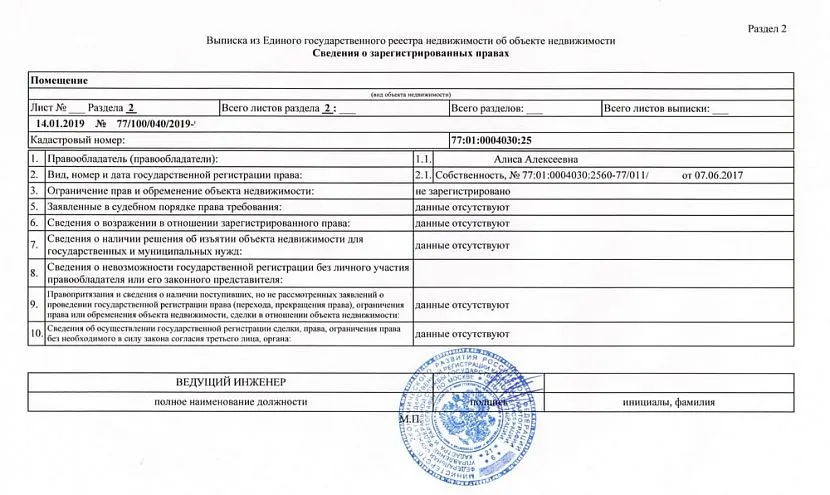

Образец выписки ЕГРН на объект недвижимостиИсточник prodom365.ru

• выписки из реестра ИФНС по ЮЛ или ИП;
• скан Устава организации;
• дубликат приказа о назначении директора предприятия;
• доверенность на представителя собственника.

Шаг 2. Получение технических условий и договора на подключение.

В ТУ указывается перечень электромонтажных работ, обязательных к выполнению заявителем, а также электросетевой организацией.

Шаг 3. Проведение предусмотренных «Электросетями» мероприятий.

Заявитель за счет собственных средств выполняет электромонтажные работы внутри помещения. Оставшиеся процедуры проводит сетевая компания. После окончания требуемых работ проходят выездные проверки представителей электросетей. При отсутствии нарушений, выдаются акты.

Шаг.4 Все проведенные изменения схемы питания вносятся в действующий договор.

В месячный срок по окончании работ и при наличии 3-х актов, заявитель вносит в договор с энергоснабжающей организацией сведения о повышении разрешенной мощности.

Другие способы повышения напряжения

Для того, чтобы увеличить низкое напряжение, существует много разных способов, которыми пользуются многие жильцы квартир и загородных домов.

1. Применение автотрансформаторов. Их устройство дает возможность увеличить напряжение на 50 вольт. Они применяются чаще всего в электрических сетях с низким напряжением, в деревне, где напряжение падает часто, и считается обычным явлением. Используя автотрансформатор можно также и уменьшать напряжение. При их выборе следует учитывать мощность, в противном случае они будут сильно нагреваться.
2. Низкое напряжение можно привести в норму путем использования умножителя, который является особым устройством, собранным из конденсаторов и диодов. Такие умножители используются для питания кинескопов, увеличивая напряжение до 27 тысяч вольт.
3. С помощью электродвижущей силы. Если в источнике энергии можно настраивать ЭДС специальным регулятором, то можно увеличить значение ЭДС этого источника. Повышение напряжения произойдет на столько, на сколько повысится ЭДС.
4. Низкое напряжение можно повысить, изменяя сопротивление. Зависимость напряжения от сопротивления, следующая: во сколько уменьшится сопротивление, во столько и увеличится напряжение.
5. Если нельзя повысить напряжение одним из этих способов, то можно использовать их совместно. Например, для увеличения напряжения в цепи в 12 раз, нужно повысить ЭДС источника в два раза, снизить длину проводов в два раза, и повысить площадь их сечения в три раза.

Что делать, если низкое напряжение в электрической сети.

В быту и на производстве широко используются электрические и электронные приборы различного назначения. Необходимое условие их функционирования — подключение к электрической сети или иному источнику электрической энергии. Из соображений упрощения создания и последующей эксплуатации сети или источника целесообразно, чтобы выходное напряжение имело определенное значение. Например 220 В бытовой сети переменного тока и 12 В автомобильной сети постоянного тока.

На практике применяются сети как постоянного, так и переменного тока. Например, бытовая 220-вольтовая сеть функционирует на переменном токе, а бортовая автомобильная сеть использует постоянный ток. В зависимости от разновидности сети повышение напряжения до нужного значения решается в них по-разному.

При обращении к современной микроэлектронной элементной базе реализующие эти функции устройства при солидной выходной мощности обладают очень хорошими массогабаритными показателями. Для иллюстрации этого положения на рисунке 1 показан пример платы со снятым корпусом повышающего преобразователя постоянного тока.

Рис. 1. Повышающий преобразователь постоянного тока бестрансформаторного типа

В этой статье мы рассмотрим, как повысить напряжение постоянного и переменного тока и как это делать правильно.

Как повысить напряжение в сети

Часто в деревнях и на дачах говорят о плохом напряжении в электросети. Это связанно не только с их плохим техническим состоянием, но и с покупкой разнообразной бытовой техникой, которой требуется электричество, которого часто не хватает.

В то же время местные электросети не спешат менять оборудование на современное, а значит, на более совершенное которое с достоинством выдержит повышенные нагрузки.

Участник дачного форума «Дом и Дача» Terristor как-то столкнулся с проблемой – стиральная машина перестала работать. То есть барабан с трудом крутился, да и насос не мог поднять воду из скважины.

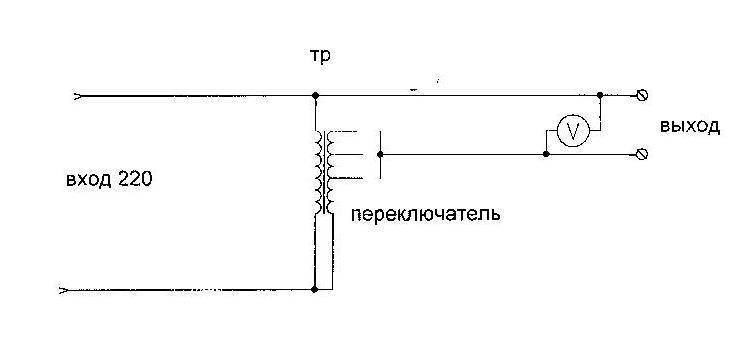

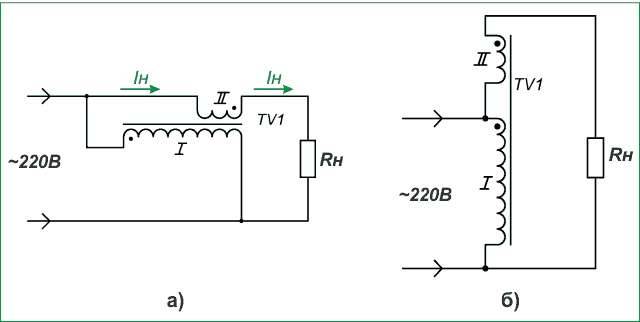

На 1-ом Рисунке обычная работа понижающего трансформатора. На 2-ом уже переделанный трансформатор готовый к работе на повышение напряжения.

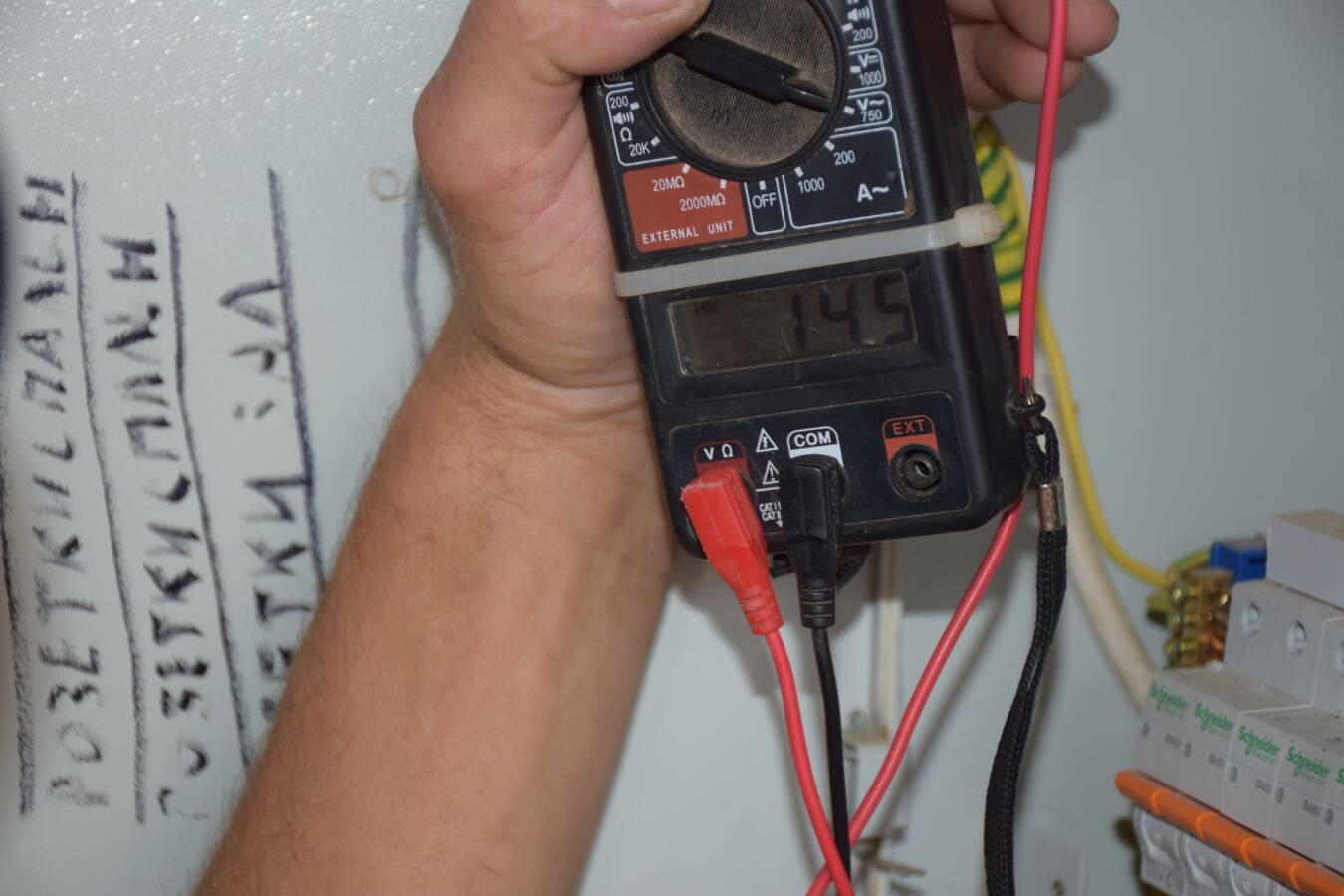

Он замерил напряжение, и прибор показал всего 180 вольт, а этого напряжения не хватает для работы многих бытовых электроприборов.

Но нет, худа без добра. Как-то раз он читал журнал «Радио» и на глаза ему попалась статья о том, как при помощи обычного понижающего трансформатора сделать повышающий.

А фокус состоял в том, что если взять понижающий трансформатор, который из 220 вольт делает 40, поковыряться в нём, то после небольших изменений можно получить на выходе не понижение, а повышения напряжения на 40 вольт от напряжения в сети.

Случайно у Terristor был такой трансформатор. И обладая небольшими познаниями в радиотехнике, он через 15 минут его переделал и сделал пробный пуск.

Перед испытанием напряжение было 192 вольта, а после, как и намечалось, напряжение увеличилось на 40 вольт. Это оказалось отличным решением в сложившейся ситуации и несмотря на нехватку напряжения электроприборы работали безотказно.

Выводы

Плюсы этой систем:

Простота при сборке. Например, при мощности вторичной обмотки трансформатора 100 вольт, можно не опасаясь подключить насос мощностью 500 Вт. Реальная дешевизна прибора.

Напряжение, выдаваемое прибором, автоматически не регулируется и если вдруг напряжение в сети стабилизировалось, и стало 220 вольт то на выходе у вас будет 260 вольт, многовато, но не опасно, если вовремя заметить.

Сам Terristor всю зиму пользовался этим трансформатором. За это время он ни разу не проверял напряжение и ни один электроприбор не испортился.

На случай если напряжение в вашем районе часто меняется можно использовать специальную розетку которая отключает электроприборы которые к ней подключаются если напряжение повысилось сверх нормы. Формулы для расчётов

Нужен трансформатор с первичной обмоткой на 220 вольт. Вторичная обмотка — на необходимое «недостающее напряжение». На вторичной обмотке максимальный ток даже у маломощных понижающих трансформаторов достаточен.

Расчёт можно сделать по нескольким формулам.

По рис. 1

можно вычислить ток вторичной обмотки где Iн – номинальный ток нагрузки А; Pн – номинальная мощность нагрузки (по паспорту трансформатора) Вт; Uн — номинальное напряжение питания нагрузки.

Зная, какое напряжение нужно добавить, определяется требуемая мощность трансформатора по рис. 2

где P – мощность трансформатора в Вт., I2 – номинальный ток вторичной обмотки А, U2 — напряжение вторичной обмотки, В. Затем нужно взять трансформатор с подходящими данными – по мощности и выходному напряжению.

И в завершении нужно подсчитать результат по формуле на рис. 3. где Ктр — коэффициент трансформации; U1 — номинальное напряжение первичной обмотки (220), В.

В последней формуле можно видеть, что напряжение на нагрузке можно как увеличить, так и уменьшить. Чтобы правильно фазировать трансформатор, достаточно поменять местами выводы одной из обмоток.

Трансформатор лучше установить в коридоре или в подвале, потому что установка шумит, а уже оттуда сделать проводку до нужных электроприборов.

Размещено участником форума «Дом и Дача» Terristor Редактор: Адамов Роман

Подписывайтесь на наш Telegram каналЭксклюзивные посты каждую неделю

Как увеличить напряжение, если проблема в потребителе

Если в вашем доме неполадки с электричеством, нужно выяснить, почему падает напряжение в сети. Причины могут быть следующими:

• слишком маленькое сечение проводов;
• слабый контакт на участке электросети.

Если протяженность проводки превышает 100 метров, а сечение проводов составляет всего 16 миллиметров, будьте готовы к тому, что колебания на линии станут явлением обыденным и регулярным.

Небольшое (до 16 мм) сечение проводов может стать причиной падения напряжения в сети. Чтобы исправить ситуацию, придется менять проводку во всем доме

Если беда с контактом, то именно он оказывает дополнительное сопротивление для тока. Соответственно, до электроприборов ток доходит в меньшем объеме, чем должен. Выход здесь один: чтобы увеличить показатели, надо менять участок цепи, ликвидировать аварийные контакты.

Проводка в доме в порядке? Ищите проблемы вне здания на участке от опоры ЛЭП до строения:

• неправильное соединение проводов, отходящих от ЛЭП, с теми, что ведут к дому;
• неполадки с вводным аппаратом, который преобразует напряженность высоковольтных линий в пригодное для бытового использования.

В первом случае часто, хотя это и является нарушением требований безопасности, медные провода соединяют с алюминиевыми. Делать этого нельзя ни в коем случае. Иначе показатели тока будут колебаться в большую или меньшую сторону. Медные провода соединены между собой обычной скруткой, а не клеммами? Вот и причина того, что низкое напряжение меньше 220 в.

Если в неисправном состоянии сам вводный аппарат, а точнее, его выходы или входы, проверьте оборудование на работоспособность. Если оно вышло из строя, произведите срочную замену.

Напряжение в сети может падать из-за неисправного вводного автомата. Тогда агрегат нужно заменить на новый
