Как правильно подключить электросчетчик однофазный своими руками: подробная инструкция

Схемы подключения однофазных счетчиков

При проектировании современных электросетей, во главу угла ставится безопасность. Поэтому перед счетчиком в обязательном порядке устанавливается коммутирующее устройство — рубильник или автомат защиты.

Один из вариантов подключения: счетчик в боксе, автомат — на улице, но под крышей… Мягко говоря, не лучшее решение. Автоматический выключатель, как и счетчик, должен быть защищен от пыли и атмосферных осадков

С вводным автоматом

В последние годы ставят двухполюсный автомат защиты. Это устройство защищает проводку и все другие устройства от перегрузки — автоматически отключит питание при превышении допустимой нагрузки. На него заводится провода, которые идут от столба (в однофазной сети их два — фаза и ноль), а уже от вводного автомата подаются на счетчик. Расстояние от автомата до счетчика — не более 10 метров (ПУЭ: 1.5.36).

Один из вариантов подключения однофазного счетчика

Дальше могут быть варианты. В принципе, со счетчика можно подавать электроэнергию непосредственно на потребителей. Тогда схема подключения однофазного счетчика будет выглядеть как на рисунке выше. С выхода счетчика фазный провод идет на автоматы, нейтраль заводится на шину, и дальше уже «раздача» идет с шины.

С автоматом и противопожарным УЗО

Но автомат защиты следит только за перегрузками, отключит питание при перегреве проводов или при коротком замыкании. На пробой изоляции, прикосновение человека к проводу под напряжением, автомат не реагирует. Для этого надо ставить УЗО (устройство защитного отключения). И пусть их рекомендуют ставить почти на каждую группу, кроме тех к которым подключается только освещение в комнатах (для уличного освещения или света в ванной УЗО необходимо). Для защиты всей проводки полностью, для предотвращения пожара, надо поставить общее УЗО.

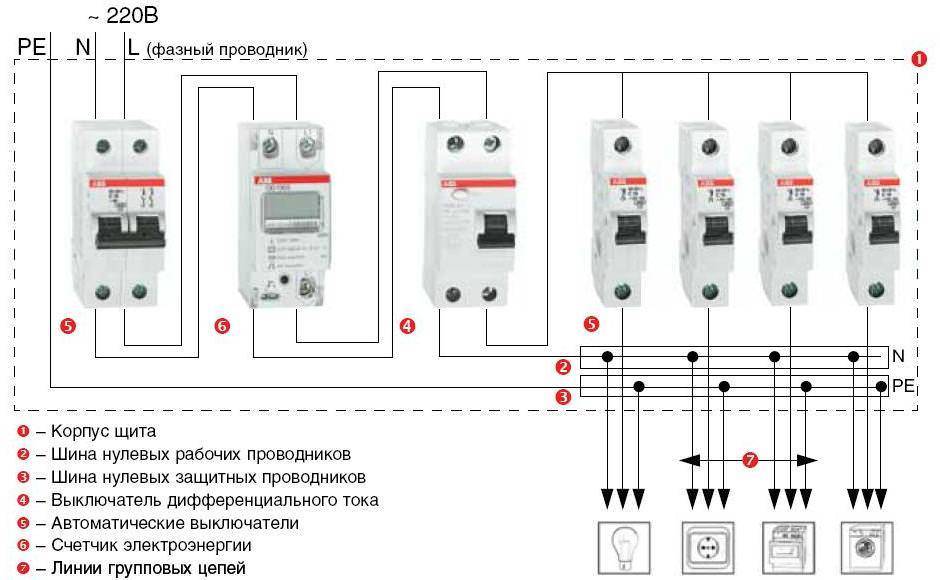

Лучше, если подключение однофазного счетчика сделать по такой схеме — после счетчика установлено УЗО

Общие УЗО ставят после счетчика. Ток утечки берут большой — не менее 100 мА. Этот прибор называют еще противопожарным, так как он обесточит сеть при сильном токе утечки, который может вызвать искрение, а, следовательно, и пожар. На него заводится и ноль, и фаза — чтобы была возможность полностью обесточить сеть. С выхода УЗО фаза идет на автоматы и УЗО более низкого уровня, а нейтраль заводится на шину. И подается ноль уже с этой шины.

Подключение однофазного счетчика электроэнергии

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.

• Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:
• Документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика.
• Дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика.
• В обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика.

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

1. Простой однофазный счетчик имеет 4 контакта на клеммной колодке:
2. клемма №1 – ввод фазы от внешней сети (к дому или квартире);
3. клемма №2 – выход фазы (внутрь дома или квартиры);
4. клемма №3 — ввод нуля от внешней сети (к дому или квартире);
5. клемма №4 — выход нуля (внутрь дома или квартиры).

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.

При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.

Схема подключения счетчика электроэнергии однофазного

Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.

Подключение счетчика электроэнергии своими руками

Если говорить об однофазном счетчике, то в этом случае относительно мощностей и напряжений производимых непосредственно на подстанции электроэнергии используется только третья часть, если так можно выразится. Все дело в том, что промышленные электрические генераторы имееют три обмотки и в итоге три фазы.

Однофазный счетчик электроэнергии и вся последующая схема фактически подключается только к одной из трех фаз. Какой? Да, любой! Здесь главная задача у проектантов и тех, кто в последствии проводит монтаж сделать так, чтобы потребители по потребляемой мощности равномерно распределялись на каждую фазу. То есть если у соседа одна фаза, то вам другую, а третьему соседу третью!

Схема подключения для однофазного счетчика электроэнергии уже неизменна как миниум лет 40. Поэтому можете смело ее использовать если у вас есть счетчик, но нет к нему электросхемы подключения.

Далее приведена стандартная (действующая) схема подключения счетчика на 220 вольт, взята с крышки счетчика.

Приведены контакты в соответствии с реальным их расположением на счетчике (если смотреть с лицевой стороны) и входы и выходы на них: Ф — фаза, 0 — ноль, Г — ток с генератора электропроизводителя, то есть вход на счетчик, Н — нагрузка, то есть выход в вашу квартиру. 13 и 14 дополнительный выход для КИП (есть не на всех счетчиках, используется для снятия контрольных данных, измерений)

Типы электросчетчиков

В зависимости от типа потребителя учет электроэнергии может производиться различными приборами, но в быту в основном используются однофазные устройства учета, поскольку в наших квартирах и домах все потребители рассчитаны на однофазное напряжение 220 В.

По внутреннему устройству и способу учета однофазные электрические приборы учета бывают:

• индукционные (электромеханические);
• электронные.

Индукционные электросчетчики

Довольно просты — внутри их находится металлический диск, вращающийся в магнитном поле двух катушек. Чем больший ток протекает по обмоткам, тем большая величина силы магнитного поля воздействует на диск, тем больше скорость вращения диска. Диск механически связан со счетным устройством, который отображает цифры потребленных КВтЧ. Эти счетчики имеют низкий класс точности и уже морально устарели, хотя и можно их ещё встретить в домах старой постройки.

Электронные приборы

Любой электросчетчик, как измерительный прибор, должен периодически поверяться. Если подходит время поверки, то прибор снимается и отвозится в электротехническую лабораторию. Процедура эта платная и в большинстве случаев проще купить и поставить новое оборудование, чем поверять старое. В этом случае, а также в случае ввода в эксплуатацию жилого/нежилого помещения нужно подключить однофазный счетчик электрической энергии.

При замене старого электросчетчика можно найти такой же или подобный, но лучше подойти к этому вопросу более ответственно. Так, по ПУЭ (правила устройства электроустановок) перед счетчиком должен стоять двухполюсный автоматический выключатель (автомат), который защищает всю электрическую сеть в доме от последствий короткого замыкания. После прибора учета устанавливается группа автоматов на освещение, на потребителя большой мощности (электроплита), на розетки (УЗО, дифавтоматы). УЗО и дифавтоматы не только защищают сеть от последствий короткого замыкания, но и спасают человека от поражения электрическим током.

Бокс монтируется к стене на дюбелях. При этом нужно учитывать его расположение с учетом прохождения вводного кабеля и кабеля на потребителей. Рекомендуемая высота бокса по ПУЭ — 1,6−1,7 м. Такое расположение бокса создает удобство для считывания показаний счетчика, а также для доступа к автоматам.

Разновидности данного счётчика

Изделия представлены в трёх базовых разновидностях, комплектуемых по желанию покупателя.

В технических характеристиках данной модели величины базового (предельного) электротока соответственно составляют 5 (60) и 10 (100) ампер. Класс точности – 1 или 2. Прибор оборудован телеметрическим выходом.

1.120Д

От предыдущей модификации аппарат отличают величины рабочих и предельных электротоков 5(80) или 5 (100) ампер, степень точности – только первая. Остальные критерии аналогичны.

Эта модификация выполнена с токовыми характеристиками 5 (100) ампер и наличием импульсного выхода.

Некоторые советы и интересные факты по теме учёта электроэнергии

Многие сталкиваются с такой проблемой. После того, как счётчик подключен, приходится вызывать работника энергосбыта для проверки правильности сделанной работы и для опломбировки прибора учёта. И часто от этих работников приходится слышать, что счётчик подключен не верно. Некоторые впадают в ступор: почему не верно?

Просто, практически все энергоснабжающие организации требуют от своих потребителей такое условие: вводной провод до счётчика должен быть цельным и не иметь разрывов. А Вы уже поставили перед счётчиком вводной автомат, то есть, нарушили целостность провода и разорвали его.

Но, если опираться на основные правила электрика – ПУЭ (правила устройства электроустановок), то Вы сделали всё правильно. Некоторые пункты правил не только разрешают ставить коммутационный аппарат до счётчика, но и настоятельно это рекомендуют. Кому интересно – вот некоторые выдержки:

Так что, при требовании энергосбыта переделать подключение счётчика, убрав вводной автомат, можно смело привести ему эти пункты правил. Пускай ставят пломбы не только на счётчик, но и на этот автомат. Правда, они при этом могут потребовать отдельный бокс под вводной коммутационный аппарат, чтобы поставить пломбу на его крышку.  Специальные автоматы с опломбировочными шторками, энергосбыт воспринимать не хочет по причине безопасности. Опасаются удара током при опломбировке, так как приходится работать тонкой проволокой возле токоведущих клемм (кстати, закрытых этими шторками).

Ещё такой момент, связанный с установкой и подключением счётчика, правда, не относящийся к нашей прямой теме – как построить баню. В последнее время многие при ремонте в своих квартирах и при замене электропроводки пытаются поставить счётчик и все автоматы к себе в квартиру. Что ж, это без сомнения очень удобно. Но здесь есть такой нюанс. Обычно, всё, что находится на лестничной площадке, относится к общедомовому хозяйству. Но этот момент стоит уточнить в договоре на обслуживание с управляющей компанией или у старшего дома. Если это так, значит, за всю электрику, которая находится за пределами квартиры, отвечает та управляющая компания, которая обслуживает Ваш дом.

Если сгорит счётчик или автомат, то компания должна Вам его поменять за свой счёт. Если же, щит учёта находится в квартире, следовательно, вся ответственность за его содержание ложится на владельца квартиры. То есть, всё, что находится внутри квартиры – это ваше и отвечаете за всё именно Вы. В некоторых случаях разумно учёт электроэнергии оставить на площадке, а всю защитную автоматику перенести в квартиру.

Очень часто энергоснабжающие организации настоятельно требуют своих абонентов заменить старые счётчики на новые. Сейчас просто возрастают требования к любому контролю и старые приборы учёта с классом точности 2 уже не удовлетворяют этим требованиям, класс точности по нормам должен быть 1.

Живя в частном доме, тут всё понятно. Мой дом – мой счётчик и я его поменяю. Но, почему я должен покупать и менять прибор, который находится на лестничной площадке и мне не принадлежит? По закону этим должны заниматься управляющие компании, но у них, как всегда нет денег. И поэтому, замену счётчиков приходится брать на себя обычному потребителю, так как он не знает своих прав и обязанностей.

Так что, если Вам пришло требование от энергосбыта на замену счётчика, но он Вам не принадлежит, можно смело отказываться от этой затеи. Вам надо – вы и меняйте. Не стоит перекладывать проблемы с больной головы на здоровую, что довольно часто у нас бывает. Вот, получается раскрыл некоторые «секреты», теперь будет повод поспорить с работниками энергосбыта.

Дистанционный счётчик на проводах

Кстати, в последнее время электроснабжающие организации стали ставить по частному сектору счётчики нового поколения. Это очень удобно как потребителю, так и энергосбыту. Весь контроль ведётся дистанционно через небольшой электронный пульт. Показания считываются на пульту, а также через ноутбук в пределах нескольких сот метров. Устанавливается он на опоре (столбе) на ввод к абоненту. Пример такого счётчика на фото.

Цитата мудрости: Человек живёт на земле не для того, чтобы стать богатым, а для того, чтобы стать счастливым.

Как подключить автоматы?

Схема подключения однофазного автомата

Подключение автоматов является не таким сложным, как, например, трехфазного счетчика, поэтому его может реализовать каждый, выполнив приведенный ниже алгоритм действий:

1. В электрощите, автоматический выключатель крепится при помощи встроенного защелкивающегося механизма на ДИН-рейку в боксе.
2. Провода вставляются в зажимы и подлежат надежной фиксации при помощи специальных болтовых контактов.
3. Контакты необходимо затягивать надежно, но аккуратно, чтобы не повредить корпус устройства, что вызовет последующее смещение внутренних элементов, а это приведет к частым перегревам в процессе эксплуатации и в ближайшее время поспособствует поломке выключателя.
4. Входное питание должно быть подключено строго сверху автомата, а с нижней части подсоединяется нагрузка или выход.
5. Еще до подключения кабеля к контактным зажимам, его необходимо на 15 см. освободить от внешнего изоляционного слоя, чтобы добавить гибкости и подвижности. Внутреннюю изоляцию допускается устранять только на 0,5-1 см.
6. При подсоединении к автоматическому выключателю проводов, обладающих малым сечением или многожильных кабелей, в процессе монтажа для них используются специальные наконечники.

Монтаж счетчика и сопутствующего модульных элементов

В требованиях ПУЭ говорится об обязательности установки перед счетчиком электроэнергии отключающего прибора, выполняющего защитную функцию, например, автоматического выключателя с двумя полюсами. Только при его наличии прибор учета электроэнергии будет правильно и безопасно работать. Основным предназначением подобного устройства является:

• защита счетчика от высокой температуры и последующего возгорания, возникающих вследствие превышения предельно допустимых значений прибора,
• защита счетчика от перебоев в электросети,
• обеспечение возможности замены устройства,
• регулирование мощности.

Правильно установить бытовой автоматический выключатель можно как в квартире (в специальном щитке), так и на лестничной клетке. Главное требование – он должен быть опломбирован. Для этого применяются пломбы из свинца и пластика, а также наклейки, которые наносятся на винты контактов выключателя.

На каждом бытовом выключателе, работающем в автоматическом режиме, имеется небольшая защелка, при помощи которой прибор монтируется на верхней рейке.

После установки выключателя можно перейти к следующему этапу – непосредственной установке счетчика электроэнергии. Для его монтажа на нижнюю рейку также предусмотрена специальная защелка, которую можно найти на задней стороне прибора.

Как только электросчетчик будет размещен в необходимом месте можно заняться установкой однополюсных автоматов, монтаж которых также прост и доступен каждому человеку. В рассматриваемом нами случае их два.

Подключение счетчика: правила и основные требования

Схема подключения счетчика и автоматов защиты. Если индукционному счетчику придать горизонтальное положение, то он останавливается. Разнообразие электрических счетчиков учета очень большое, но при этом клеммы подключения на них располагаются в одинаковом порядке, как по месту расположения на панели, так и по порядку подключения. Через токовый трансформатор. Схема подключения двухфазного счетчика представляет собой обрезанный вариант трехфазной. Что нужно для монтажа счетчика в распределительном щите: Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее. Распределительные автоматы соединяются между собой сверху небольшими отрезками провода. Перед подключением ведь все равно придется снять защитную крышку контактов, а именно на внутренней ее стороне и показано расположение подключаемых проводов. Электрических потребителей в современном мире с каждым годом становится всё больше и больше. Если крепежных винта два, сначала закручивается дальний

Спасибо за внимание. А что будет, если оно произойдет, объяснять, наверное, не нужно. На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая

На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая.

Схема подключения однофазного электросчетчика

Это объясняется соображениями безопасности: все работы должны проводиться с полным снятием напряжения. Для каждого фазного провода группы электроприборов необходимо устанавливать отдельный автоматический выключатель. Как самостоятельно сделать проводку в доме читайте тут.

Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. То есть подключение проводов к счетчику выглядит следующим образом: С учетом всех изложенных выше требований схема подключения однофазного счетчика электроэнергии должна иметь следующий вид так как схема подключения электросчетчика индукционного идентична электронному приведем одну общую схему с электронным счетчиком : Двухполюсный автоматический выключатель — для возможности снятия напряжения со счетчика для его безопасной замены Однополюсные автоматические выключатели — для защиты электросети от коротких замыканий и перегрузок УЗО — для защиты от поражения электрическим током и пожаров. Это не даст вам запутаться при соединении автоматов с последующим выводом проводов в квартиру или дом. Таким образом к выводам счетчика 1 и 3 подключается вводной питающий кабель, а к выводам 2 и 4 подключается нагрузка. К этой клемме подсоединяется нулевой провод, который подходит к дому или квартире.

Если вы смотрите на лицевую панель счетчика электроэнергии, то первая клемма расположена с левого края. Посмотрите подключение счетчика в видео-формате. Тем более что электросчетчика и автоматов силового шкафа это правило касается в первую очередь. Входной Нейтральный провод подключается к клемме 7. УСТАНОВКА И КРЕПЛЕНИЕ СЧЕТЧИКА.ВВОДНОЙ АВТОМАТ.

Подключение двухтарифных приборов учета

Что такое двухтарифный счетчик, хорошо известно жильцам новостроек, потому что почти все вновь вводимые в строй дома оборудованы такими многотарифными приборами учета электроэнергии.

Если же нет, потребители при очередной замене электросчетчика могут написать заявление в Госэнергонадзор и энергораспределяющую компанию в своем регионе о желании поменять оборудование учета. Подключение должно быть выполнено мастерами энергетической организации в течение суток. Как правило, многие энергокомпании выполняют весь комплекс работ (по желанию потребителя): приобретают двухтарифные счетчики, устанавливают их, настраивают и осуществляют последующее гарантийное обслуживание.

Специалисты из Госэнергонадзора по заявлению подключат двухтарифный счетчик

Однако все эти операции можно осуществить и своими силами, если домовладелец представляет, как подключить электрооборудование. Для этого первоначально должны быть досконально изучены инструкция и схема включения счетчика, которые прикладывают к комплекту оборудования его производители. Прежде всего, надо позаботиться о безопасности, для чего выключить рубильник или пробки. В случае подачи вводного кабеля непосредственно на счетчик следует обесточить всю линию. При монтаже учетного устройства необходимо соблюдать верную очередность контактов с учетом требований Правил устройства электроустановок.

Вся работа делится на следующие этапы:

1. снятие предыдущего счетчика;
2. монтаж нового двухтарифного агрегата;
3. проведение теста программного обеспечения нового устройства и программирование его в соответствии с существующими тарифными планами;
4. настройка и проверка подключения к сети;
5. пломбирование прибора.

Важно! В дальнейшем во избежание штрафов очень важно соблюдение целостности пломбы

Виды и типы электросчётчиков

По типу нагрузки счётчики бывают однофазными и трёхфазными. В бытовой электрической сети в большинстве случаев используют однофазные счётчики, т.к. все бытовые потребители работают от однофазной сети 220В.

По конструктивному исполнению счётчики бывают электромеханическими (индукционными) и электронными. В последнее время на производстве и в быту выполняется замена счётчиков старого образца на новые электронные счётчики. При вводе в эксплуатацию новых электрических сетей сегодня уже используются только современные счётчики электронного типа.

Это связано с тем, что они надёжней в работе, а подсчёт электроэнергии более точный. Кроме того, функционал некоторых новых электронных счётчиков позволяет дистанционно узнавать и передавать информацию о потреблённых киловатт-часах.

Инструменты для подключения

Иногда случаются ситуации, когда счётчик выходит из строя и его необходимо заменить. Также достаточно часто по желанию выполняется замена старого счётчика на новый, более современный. Если электрическая сеть только вводится в эксплуатацию, то первая установка счётчика выполняется по всем современным нормам и правилам.

Независимо от того, по какой причине будет устанавливаться новый счётчик, для его монтажа необходимо использовать некоторые инструменты, электроизмерительные приборы и расходные материалы:

• плоскогубцы, бокорезы;
• нож монтажный;
• съёмник изоляции;
• отвёртки;
• отвёртка-индикатор;
• дрель, перфоратор;
• молоток;
• стрелочный тестер или цифровой мультиметр;
• медный монолитный провод;
• дюбеля, шурупы.

Монтаж щитка

Щиток для счетчика и автоматики состоит из 2 частей: наружная защитная крышка с дверкой и внутренняя часть с 1 или несколькими рейками, а также нулевая шина, так как по правилам питающий ноль распределяется между всеми отходящими проводами именно с ее помощью.

Со щитка надо снять верхнюю панель, открутив 4 болта. Затем — монтаж на стену. Не должно быть перекосов, при разметке и фиксации. Высота счетчика по ПУЭ внутри помещений — 0.8–1.7 м от пола для удобного снятия показателей, визуального контроля табло. Как правило, оснащение ставят на уровне глаз – 1.6–1.7 м. Далее, крепим к стене, используя, в зависимости от ее материала, дюбели по бетону, гипсокартону, саморезы (винты) по дереву.

Правильная установка электрического счетчика обязательно осуществляется по правилам, содержащимся в нормах ПУЭ, которые гласят, что такие приборы, как автоматы, размещаются за пределами квартиры (общий коридор, лестничная клетка). Соответственно, такое же расположение наиболее целесообразное для учетного устройства.

Установка в сложных условиях

Как своими руками подключить автоматы, электросчетчик на даче, в сложных условиях, например, на столбе, осуществляется по обычным правилам. Используют щитки для наружной установки, защищенные, часто они из металла.

Установка электросчетчика в частном доме на столбах, улице подразумевает выполнение следующего (ссылки на ПУЭ):

• кабели на столбе в защитной оболочке, коробах, каналах;
• шкаф запирающийся, с окошком на уровне циферблата (п. 1.5.30);
• до коробки зажимов 0.8–1.7 м. Может быть меньше 0.8 м, но не менее 0.4 м. Высоту в сторону увеличения иногда по указаниям специалистов энергосбыта увеличивают, если есть техническая необходимость для защиты оснащения и при подобных обстоятельствах;
• щиток с подогревом, если электроэнергию вырабатывает генератор электростанции (п.1.5.30) с защитой не хуже IP X4. Впрочем, правило по подогреву застарелое — если температурный режим изделия допускает, то можно ставить и без этой опции. Например, Меркурий 206 может работать при −45… +45° C;
• вводный автомат на расстоянии не меньше 10 м (п.7.1.36 и 1.5.36);
• заземление для металлических шкафов обязательное (обычно это штырь, вбитый в землю);
• после счетчика в доме — вводное УЗО номиналом до 300 мА (п. 7.1.84).

Способы крепления и как установить электросчетчик в частном доме на нестандартных конструкциях любые, обеспечивающие ровное положение, устойчивость, надежность, опору: металлические хомуты, кронштейны, рамы, толстые монтажные полосы с зажимами.

Как выбрать и установить электросчётчик в гараж

Установка индивидуальных приборов потреблённой электроэнергии требуется не только в жилье, но и на других объектах, в том числе – в гаражах. Рассмотрим особенности выбора и установки электросчётчика в гараже, с учётом предусмотренных разновидностей выпускаемых аппаратов, правил их монтажа и подключения.

Выпускаемые электросчётчики различаются по нескольким критериям. Это распространяется и на приборы учёта, приобретаемые для установки в гараже. Рассмотрим детальнее разновидности таких аппаратов.

По количеству фаз

По числу фаз, счётчики бывают:

Трёхфазные приборы работают на напряжении величиной 380 В и предусматривают возможность использования станочного и сварочного оборудования, хотя и при однофазном счётчике их тоже можно использовать, если у вас все рассчитано правильно.

По числу тарифов

По данному показателю выпускаются аппараты:

Многотарифные приборы программируются таким образом, что показания суммируются отдельно для времени действия определённого тарифа. Это позволяет владельцу сэкономить, перенеся использование энергоёмкого оборудование на период времени, когда действует более дешёвый тариф.

По принципу работы

По принципу работы, потребитель может отдать предпочтение аппарату следующего типа:

Первые из указанных счётчиков предусматривают учёт по одному тарифу. Электронные позволяют, наряду с многотарифным измерением, выполнение многочисленных дополнительных опций по контролю показателей сети, хранению данных и прочих функций.

По способу подключения

Счётчики могут предусматривать следующие способы подключения:

Обычно через трансформатор подключаются трёхфазные приборы.

Какой счетчик выбрать?

Чаще всего, на решение этого вопроса оказывают влияние следующие факторы:

1. Срок службы оборудования. Электронные счетчики считаются более предпочтительными из-за особенностей своей конструкции и ряда иных особенностей. Производители чаще всего указывают в техническом руководстве эксплуатационный срок равный 15 годам, но массовый выпуск данной разновидности начался не так давно, поэтому выработать свой потенциал они еще не успели. В свою очередь, индукционные приборы могут сохранять точность расчетов и учета расходуемой электроэнергии даже через 50 лет.
2. Класс точности. Наиболее эффективными и точными считаются устройства с данным параметром равным 1 или 0,5, но для активного использования в условиях жилого помещения достаточно прибора с классом точности 2.
3. Многотарифность, но такая возможность на сегодняшний день реализована далеко не во всех областях страны.
4. Наличие возможности автоматизированного учета является нежелательной функцией, поскольку она способна помочь лишь энергетическим компаниям, а стоить такой прибор буде значительно дороже, чем стандартный вариант.
5. Большое количество функций также влияет на итоговую стоимость электросчетчика, но фактически никто из людей, выбравших подобные модели, не пользуется ими в полном объеме.
