Как проверить конденсатор: проверяем работоспособность конденсатора мультиметром

Мастер-класс по проверке конденсатора лампочкой

Проверка конденсатора с использованием лампочки — это простой и эффективный способ определить, исправен ли конденсатор или нет. Для этой проверки потребуется минимальный набор инструментов, а процесс довольно быстрый. В этом мастер-классе я расскажу вам, как провести проверку конденсатора с помощью обычной лампочки.

Необходимые инструменты

Для проведения этой проверки вам понадобятся следующие инструменты:

• Обычная лампочка с цоколем, подходящим для подключения к источнику питания.
• Держатель для лампочки (если у вас нет специального инструмента, который позволяет подключить лампочку к проводам).

Подготовка лампочки

Прежде чем начать проверку, убедитесь, что лампочка исправна. Подключите лампочку к источнику питания, чтобы убедиться, что она светится. Это поможет исключить возможность неисправности самой лампочки в случае, если она не загорится во время проверки конденсатора.

Подключение конденсатора

1. Отсоедините конденсатор от любого источника питания и убедитесь, что он разряжен.
2. Подключите один конец конденсатора к одному контакту лампочки.
3. Подключите другой конец конденсатора к другому контакту лампочки.

Результаты проверки

• Если лампочка мгновенно загорается в момент подключения конденсатора, это может свидетельствовать о том, что конденсатор исправен и способен хранить заряд.
• Если лампочка медленно замигает или загорается слабо и затухает, это может указывать на то, что конденсатор имеет низкую емкость или поврежден.
• Если лампочка не загорается вообще, возможно, конденсатор не функционирует или имеет обрыв.

Советы по проверке электронных компонентов (конденсаторов)

У конденсаторных элементов имеется одно не очень приятное свойство. Дело в том, что при пайке, когда происходит воздействие на детали тепла, они часто не подлежат восстановлению. Однако качественно исследовать элемент возможно лишь, если выпаять его из схемы. В ином случае детали, которые находятся поблизости, станут его шунтировать. По данной причине необходимо учитывать определённые нюансы.

Когда продиагностированный конденсатор можно будет снова впаять в схему, потребуется ввести в работу ремонтируемый прибор. Это позволит отследить его работу. Если работоспособность благополучно возобновилась, устройство стало функционировать эффективнее, то протестированный компонент меняет на новый.

Если схема сложная и включает в себя значительное количество конденсаторов, то дефекты вычисляют благодаря измерению напряжения на них. При несоответствии параметра требованиям, деталь, которая вызывает подозрение, надлежит убрать и произвести проверку.

При фиксировании в схеме сбоев, требуется перепроверить дату изготовления электронного компонента. Усыхание элемента происходит в течение пяти лет функционирования и составляет более 65%. Подобную деталь, даже если она в рабочем состоянии, надлежит заменить. В противоположном случае она станет ухудшать работу всей схемы.

Мультиметры современного поколения отличаются тем, что их наивысшим показателем для измерения является параметр ёмкости, который варьируется в районе 200 мкФ. При превышении данного показателя контрольный прибор способен выйти из рабочего состояния, даже если он и имеет предохранитель. В электротехнике нового поколения есть высокотехнологичные smd электроконденсаторы. Их отличие и преимущество состоит в очень небольших размерах.

Выпаять один вывод от подобного компонента очень непростая задача. Здесь наилучшим выходом будет поднять один из выводов уже после отпаивания, затем произвести изоляцию его от схемы, или вовсе отделить два вывода.

Ход проверки

Для начала следует провести внешний осмотр радиоэлемента, не выпаивая его из платы. О неисправности или выходе из строя могут говорить вздутие корпуса, изменение его окраски, признаки температурного воздействия (потемнение платы, дорожки отходят от поверхности и т.п.). Если электролитический раствор протекает наружу, снизу в месте крепления к плате должны остаться характерные подтеки

Для проверки фиксации на плате можно осторожно взять элемент и несильно покачать из стороны в сторону. Если одна из ножек оборвана, это сразу будет понятно по свободному ходу.

Взорвавшиеся на плате конденсаторы и сработавший «защитный надрез»

Но бывает и так

Закоротим выводы и попробуем прозвонить элемент тестером. Если прибор показывает минимальное сопротивление, конденсатор исправен и начал заряжаться постоянным током. Во время этого процесса показатель сопротивления будет расти до предельного значения или бесконечности. Поведение показателей имеет значение – стрелка аналогового тестера должна перемещаться медленно без скачков. О том, что работоспособность нарушена, говорят следующие факторы:

• При подключении клемм, тестер сразу показывает бесконечность. Это говорит об обрыве в конденсаторе.
• Мультиметр показывает на ноль и издает звуковой сигнал – значит произошло короткое замыкание или пробой.

В обоих случаях исправность элементов уже не восстановить и их следует выбросить.

Для того чтобы проверить, работает ли неполярный конденсатор, необходимо выбрать на мультиметре предел для измерения в мегаомах и прикоснуться контактами прибора к выводам – исправный элемент не показывает сопротивлния выше 2 мОм. Стоит помнить, что проверка элемента мультиметром на короткое замыкание, не поддерживается большинством современных приборов, если номинальный заряд радиоэлемента ниже 0,25 мкФ.

Проверка мультиметром в зависимости от типа конденсатора (каждый тип сделать отдельными подзаголовками)

Одним из приборов, с помощью которого можно продиагностировать конденсатор и замерить его параметры, является обычный бытовой тестер. Сразу следует заметить, что способ проверки не зависит от назначения элемента (мультиметру все равно, какую роль выполняет проверяемая деталь – пусковой конденсатор, сглаживающий, разделительный и т.п.), а также от типа элемента — воздушный, вакуумный, пленочный и другие конденсаторы проверяются по одним и тем же методикам.

Проверка стрелочным мультиметром

Можно выполнить проверку конденсатора стрелочным мультиметром. Для этого он переводится в режим омметра на минимальный предел. При подключении проверяемого элемента к щупам прибора, его стрелка должна резко отклониться вправо (в сторону нуля), а потом плавно вернуться на деление «бесконечность». Чем выше емкость конденсатора, тем на больший угол отклонится стрелка.

Диагностика с помощью стрелочного мультиметра

Так ведет себя исправная деталь. Если компонент проблемный, то внешние признаки при проверке выглядят так:

• при подключении щупов стрелка не отклоняется совсем – обрыв (или маленькая номинальная ёмкость);
• стрелка отклоняется вправо на нулевое деление – короткое замыкание обкладок, нарушение целостности диэлектрика;
• после отклонения вправо стрелка не возвращается на деление «бесконечность» — повышенный ток утечки.

Приобретя опыт, по углу первоначального отклонения стрелки можно приблизительно оценивать емкость конденсатора.

Примеры неисправностей, выявляемых стрелочным прибором

Проверка цифровым мультиметром

Стрелочные тестеры в настоящее время вытесняются из обихода недорогими и более удобными цифровыми. К сожалению, они обладают большей инерцией измерений, и прозвонить конденсатор описанными выше способами не получится, пожалуй, кроме случаев короткого замыкания и, в некоторых случаях, повышенного тока утечки. Зато у таких мультиметров есть режим измерения емкости. С его помощью можно определить ёмкость конденсатора, что позволяет достаточно достоверно судить о его исправности.

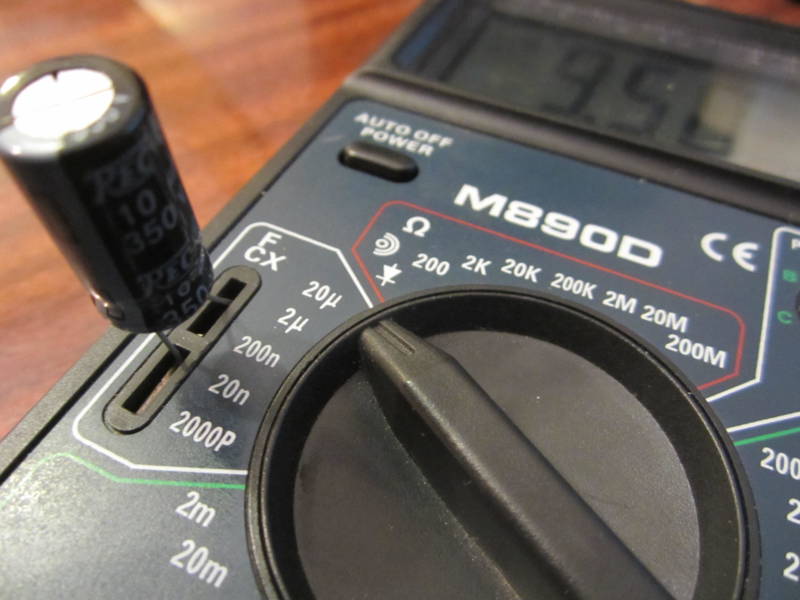

Селектор рода работы тестера в положении измерения емкости

Для выполнения диагностики надо переключить прибор в соответствующий режим (обычно он маркируется значком конденсатора или Cx). После подключения щупов к выводам надо выждать некоторое время (зависит от реальной емкости), и на дисплей выведется измеренное значение. Его надо сравнить со значением на корпусе элемента. Если обе цифры совпадают с учетом погрешности (чаще всего ±20%, у оксидных конденсаторов – больше), значит, можно считать деталь исправной.

Замеренная емкость составляет 39,58 мкФ при номинале 47 мкФ– деталь исправна

Тематическое видео:

Проверка «пинцетом»

Радиодетали в исполнении SMD щупами обычного мультиметра проверять не очень удобно. Можно сделать переходник к тестеру в виде пинцета, а можно приобрести отдельный прибор для тестирования компонентов для поверхностного монтажа. Использование такого устройства принципиально не отличается от использования любого другого измерительного прибора, вопрос только в удобстве – если предстоит тестировать много SMD-компонентов, есть смысл купить подобный тестер.

Тестер для диагностики SMD-деталей

Как проверить емкость конденсатора

Главный показатель, основная характеристика всех конденсаторов — это «емкость».  Измеряя эту характеристику и сравнивая ее с указанными параметрами на корпусе, мы сможем выяснить, исправен кондиционер или нет. Есть приборы, которые легко позволят вам выполнить эту проверку.

Но можно ли проверить емкость конденсатора, как в нашем случае, мультиметром . Если вы будет проверять емкость при помощи щупов, вы не получите желаемого результата. Как же быть?

В этом нам помогут разъемы «гнезда» -CX+(«-» и «+» — это полярность подключения)

Для этого примера мы будем использовать кондер «150нФ». Маркировка 150nK:

Устанавливаем переключатель на отметку – ближайшее большее значение. В нашем случае это 200 нФ. Следующим шагом вставляем ножки конденсатора в разъемы  -CX+

(не обращаем внимание на полярность, наш кондер неполярный). Дисплей показывает значение емкости– 160.3 нФ, что совпадает с номинальными показателями. Продолжаем проверку  конденсатора с емкостью 4700 пФ

Устанавливаем переключатель на шкале в положение 20 n

Продолжаем проверку  конденсатора с емкостью 4700 пФ. Устанавливаем переключатель на шкале в положение 20 n.

Теперь вставляем ножки в разъёмы прибора и наблюдаем на дисплее параметры 4750 пФ. Вы это можете увидеть на фото. Параметры точно соответствуют параметрам  заявленным производителем.

Запомните,  если показатели сильно отличаются от номинальных параметров или вообще равны нулю, это говорит нам, что конденсатор не рабочий и его необходимо заменить.

Проверка мультиметром

При помощи мультиметра проверяют два параметра конденсатора: внутреннее сопротивление и емкость.

Внутреннее сопротивление (проверка на пробой и обрыв цепи)

Мультиметр переводят в режим измерения сопротивления путем установки переключателя в сектор «Ω» на верхнюю позицию — у разных моделей это 2 или 20 МОм.

Далее касаются щупами выводов конденсатора. Если тот исправен, происходит следующее:

• вначале мультиметр показывает низкое сопротивление — конденсатор заряжается подаваемым на щупы напряжением;
• по мере увеличения заряда в конденсаторе, сопротивление постепенно возрастает и в конце концов достигает очень высокой величины: на дисплее — значение свыше 2 МОм или «1» (символ бесконечности).

Иное поведение прибора свидетельствует о неисправности элемента, когда сопротивление:

1. оказалось ниже 2 МОм: конденсатор пробит (появилась проводимость в диэлектрике между обкладками);
2. сразу стало бесконечно большим: обрыв вывода.

Конденсаторы делятся на два типа: полярные и неполярные. Первые чувствительны к полярности измерений и если ее перепутать, подав на «минусовый» вывод положительный потенциал, а на «плюсовой» — отрицательный, выходят из строя. «Минусовый» вывод распознают по отметке в виде «птички» на корпусе конденсатора.

В мультиметре потенциалы распределяются так:

• порт «COM» — отрицательный: по негласному правилу сюда включают черный щуп;
• порт «V/ Ω» — положительный: принято включать красный щуп.

При измерении сопротивления неполярного конденсатора полярность можно поменять. Элемент перезаряжается и показания на мультиметре снова возрастают от малых величин до 2 МОм и более.

При наличии заведомо исправного конденсатора той же марки, состояние исследуемого проверяют методом сравнения:

• замеряют сопротивление исправного конденсатора;
• то же самое выполняют для исследуемого элемента;
• сравнивают скорость изменения показаний на мультиметре.

Для этого метода более подходит аналоговый (стрелочный) тестер: плавно отклоняющаяся стрелка четко отражает изменение сопротивления в режиме реального времени.

Конденсатор проверяется в разряженном состоянии, иначе возможна электротравма или повреждение мультиметра.

Способ разряда зависит от емкости:

• малая (низкое напряжение): закорачивают выводы отверткой;
• большая (высокое напряжение): замыкают выводы резистором сопротивлением 10 кОм.

Резистор удерживают инструментом с изолированными ручками.

Емкость

Измерение емкости возможно при наличии в мультиметре специальной функции. У таких приборов на лицевой панели имеется сектор «CX».

Конденсатор подключается двумя способами:

1. у некоторых моделей имеются разъемы для щупов с пометкой «CX»;
2. у других в сектор «CX» выведены две контактные площадки с пометками «+» и «-».

При контакте щупов или площадок с выводами конденсатора на дисплее отображается значение емкости. Полученные данные сравнивают с числовым показателем, указанным на корпусе конденсатора, после чего делают вывод о его пригодности.

Мультиметр

Переключатель должен быть установлен в секторе «CX» на позиции с ближайшим большим значением по отношению к ожидаемой емкости. Обычно в секторе имеется 5 позиций со данными от 20 нФ до 200 мкФ.

Данный способ контроля не подходит для конденсаторов емкостью менее 0,25 мкФ. Их проверяют специальным устройством — LC-метром.

При отсутствии функции определения емкости, конденсатор проверяют так:

1. Заряжают его от источника постоянного тока. Напряжение источника — примерно вдвое меньше напряжения конденсатора. Для элемента на 25 В достаточно источника на 9 – 12 В.
2. Выждав несколько секунд, чего обычно достаточно для полной зарядки, радиодеталь отключают от питания и мультиметром замеряют напряжение на ее выводах.

Измеритель настраивается следующим образом:

• черный щуп включен в порт «COM»;
• красный — в порт «V/Ω»;
• переключатель: в сектор измерения постоянного напряжения («DCV» или «V-») на позицию с ближайшим большим значением относительно ожидаемого напряжения конденсатора.

Важно успеть прочитать первые показания, поскольку напряжение постепенно будет снижаться — конденсатор разряжается через мультиметр.

Как проверить конденсатор на работоспособность

Проверка конденсатора на короткое замыкание мультиметром. Для этого измерительный прибор переводится в режим измерения сопротивления и щупы прикладываются к ножкам элемента. Измерительный прибор должен показать бесконечное сопротивление (исправный конденсатор имеет большое сопротивление постоянному току), а если он не исправен — прибор покажет низкое сопротивление.

Проверка конденсатора на отсутствие обрыва, при котором один из электродов теряет соединение с обкладкой и емкость такого конденсатора становится равной нулю. Конденсатор с внутренним обрывом не будет внешне отличается от исправного элемента. Суть диагностики на обрыв состоит в том, чтобы уловить тестером признаки наличия хоть какого-то значения ёмкости у проверяемого конденсатора.

Как проверить конденсатор не выпаивая на плате

Часто при внешнем визуальном осмотре печатной платы, достаточно одного взгляда для определения вышедшего из строя конденсатора, не выпаивая его из платы. Если элемент имеет явные механические повреждения — незначительные вздутия, трещины, вмятины или изменение цвета, то проверять компоненты на плате какими-то приборами не имеет смысла. Такой «кондёр» подлежит обязательной замене.

Фото. Вздувшиеся конденсаторы на печатной плате

При подозрении на отсутствие работоспособности у конденсатора, следует к нужному конденсатору параллельно припаять заведомо исправный элемент одинакового номинала. Данный вариант проверки конденсатора на плате без выпаивания, подходит только для схем с малым напряжением. Некоторые производители тестеров заверяют, что их приборы способны проверить конденсатор не выпаивая его с платы.

Как проверить конденсатор мультиметром не выпаивая

Не возможно однозначно ответить, как проверить конденсатор мультиметром не выпаивая. Схемы всегда состоят из множества элементов, которые соединены между собой различными способами, поэтому все зависит от схемы, в которой стоит подозрительный конденсатор. Например, элементы на плате могут быть соединены параллельно между собой и тогда тестер при проверке покажет их общую емкость.

<img loading=”lazy” decoding=”async” src=”https://xn--18-6kcdusowgbt1a4b.xn--p1ai/wp-content/uploads/2021/04/multimetr.jpg” alt=”Режимы работы современного мультиметра (тестера)” title=”Режимы работы мультиметра” width=”620″ height=”350″ class=”size-full wp-image-11143″>
Режимы работы современного мультиметра (тестера)

В другом случае к электролитическому конденсатору в схеме может быть установлен параллельно керамический. При этом невозможно будет никаким образом прозвонить конденсатор мультиметром. При параллельном соединении конденсатора и катушки индуктивности, прозвон «кондёра» на плате покажет короткое замыкание. То есть, проверка конденсатора тестером без выпаивания из платы невозможна.

Как проверить конденсатор без мультиметра

Если у вас под рукой нет измерительных приборов, то можно к батарейке подключить лампочку через конденсатор. Лампочка при этом гореть не должна из за большого сопротивления компонентов. Если лампочка горит постоянно, то конденсатор неисправен — элемент имеет короткое замыкание на обкладках. Хотя, лампочка может вспыхнуть на короткое время, если емкость достаточно большая.

Основной способ – проверка мультиметром

Данный вид тестера наиболее подходящий способ, чтобы проверить рабочие характеристики конденсатора, в случае его «отказа» работать. С его помощью можно узнать о обрыве в бочонке, также он покажет возможное наличие замыкания и сообщит о показании емкости конденсатора.

Перед началом проверки стоит узнать о типе конденсатора, который может быть электролитическим (полярным) либо неполярным. В случае проверки первого варианта, вам придется соблюдать полярность, вследствие чего присоединение плюсового щупа должно осуществляться только к ножке с плюсом и наоборот, минусовая ножка будет соединена с минусовым щупом. Технологию проверки конденсатора неполярного типа вы узнаете чуть ниже, однако в этом случае, полярность соблюдать не требуется. Итак, приступим к обсуждению выполнения действий проверки.

Измерение показателей сопротивления

Чтобы проверить тестером сопротивление конденсатора, требуется отпаять бочонок и щипцами переложить его любое удобное место. Далее следует переключить мультиметр, направив ручку переключения в сектор Ω, который отвечает за измерение сопротивления

Строго соблюдая полярность, приложите щупы к ножкам и обратите внимание на показания, которые появятся на экране тестера. Оно сразу же будет расти, так как цифровой мультиметр автоматически будет производить зарядку конденсатора. Если деталь не повреждена, то через определенный промежуток времени вы увидите на дисплее показатель равный 1

Единица также может появиться на экране сразу после соприкосновения щупов с выводами, что будет означать неисправность бочонка. Если же вы увидите на дисплее 0, значит следует вести речь о коротком замыкании внутри конденсатора

Если деталь не повреждена, то через определенный промежуток времени вы увидите на дисплее показатель равный 1. Единица также может появиться на экране сразу после соприкосновения щупов с выводами, что будет означать неисправность бочонка. Если же вы увидите на дисплее 0, значит следует вести речь о коротком замыкании внутри конденсатора.

Также, для измерения сопротивления можно использовать стрелочный мультиметр, при этом определение данного значения будет еще легче. Стрелка должна повышать значение постепенно, если же она стоит на нуле или сразу «прыгнула» на максимум – кондер неисправен.

Исправность конденсатора неполярного типа можно проверить, прикоснувшись щупами мультиметра к выводам, при этом соблюдать полярность не требуется, а диапазон измерений должен быть установлен в значение 2 МОм. В случае появления значения, которое будет меньше двух, конденсатор требуется подвергнуть замене, так как он сломан.

Данный тип проверки используется для предметов, емкость которых превышает 0,25 мкФ. Не все изделия с меньшим показателем будут работать в таком режиме.

Определение емкости

Определить целостность бочонка можно также с помощью измерения его емкости. Для этого выставьте на тестере требуемый режим измерений и вставьте изделие в специальные отверстия, которыми оснащен мультиметр. Если их нет, то, как и в случае с определением сопротивления, прислоните щупы к ножкам и посмотрите значение на табло. Показатели емкости должны равняться цифрам, указанным на оболочке конденсатора. Если же они не совпадают – изделие непригодно для дальнейшего использования.

Как измерить напряжение

Измерив напряжение бочонка и сравнив его с номинальным значением, вы также сможете определить степень его исправности. Для этого нужно найти источник питания, напряжение которого будет меньше чем у измеряемого конденсатора. Зарядите им конденсатор, не забывая о соблюдении полярности. Как правило зарядка продлиться не более нескольких секунд. Далее с помощью тестера, переведенного в требуемый режим, определите показатели напряжения. Как и в случае с емкостью, показатели должны быть схожими с номинальным значением.

Еще одна важная деталь – бочонки с большой емкостью элементарно проверяются при помощи обыкновенной изолированной отвертки. Прислонив ее конец к полностью заряженному конденсатору, вы можете увидеть очень яркую искру. В таком случае бочонок исправен, если же искры нет либо она едва заметна – он сломан.

Как проверить исправность электролитического конденсатора мультиметром

Сначала нужно провести внешний осмотр конденсатора. Повреждения электролитов нередко приводят к увеличению давления внутри их корпуса. В итоге они взрываются. Сила взрыва невелика, но больший вред окружающему пространству наносит разбрызгивание содержимого детали. Для исключения этого явления современные конденсаторы имеют в верхней части крестообразную насечку. При превышении давления корпус рвется по ее линиям и стравливает давление из корпуса, не давая ему достичь высоких значений. Заключение о неисправности можно смело дать в случаях вспучивания корпуса или его разрыва в месте насечки. В остальных случаях потребуется проверить работоспособность конденсатора.

Такой конденсатор необходимо заменить

Принцип проверки заключается в следующем. Мультиметры и тестеры используют для измерения сопротивления внутренний источник постоянного тока – батарейку. Для проверки исправности конденсатора прибор подключают к его выводам, соблюдая полярность. В первый момент времени прибор будет показывать сопротивление разряженного устройства, которое близко к нулю. Источник постоянного тока прибора начнет заряжать конденсатор, по мере зарядки сопротивление будет увеличиваться. Когда заряд закончится, прибор покажет бесконечно большое сопротивление, лежащее за пределом его измерения.

Перед тем, как проверить конденсатор мультиметром, его необходимо разрядить, замкнув выводы между собой или закоротив любым металлическим предметом: отверткой, пинцетом, ножом. Предел измерения мультиметра выставляется максимально возможным. Плюсовой вывод прибора, имеющий красный цвет и маркировку «Ω», соединяется с выводом радиодетали, обозначенным знаком «+». Минусовой вывод черного цвета, обозначенный на корпусе мультиметра «COM», подключается к другому выводу, и измерение начинается. При этом нужно внимательно следить за показаниями мультиметра, которые должны только увеличиваться, не изменяясь в меньшую сторону.

Должен быть обеспечен надежный контакт между щупами мультиметра и выводами детали, процесс не рекомендуется прерывать. Также нельзя держаться за оба вывода руками: тело человека имеет сопротивление, которое будет шунтировать элемент, мешая ему заряжаться. В конце проверки прибор покажет не бесконечность, а сопротивление тела, и исправность изделия определить будет невозможно.

Возможные результаты проверки конденсатора мультиметром:

• показания прибора равны нулю и не увеличиваются, любо увеличиваются незначительно. В этом случае у изделия наблюдается пробой (замыкание) обкладок между собой. Его подключение к схеме, где он работает, приведет к короткому замыканию
• показания прибора увеличиваются, но не достигают бесконечности, останавливаясь на определенном значении сопротивления. В этом случае между обкладками наблюдается ток утечки, а емкость изделия значительно снижается. Элемент будет работать, но неэффективно, выполняя свое функциональное назначение не полностью. Использование его в блоках питания приведет к недостаточной фильтрации выходного напряжения, на звуковых устройствах это сопровождается наличием фона 50 Гц в выходном сигнале. В других узлах это приводит к искажениям сигнала.

Рабочее напряжение мультиметра не превышает 1,5 В, а в схемах, где работают конденсаторы оно намного больше. Если прибор показывает утечку, то при установке изделия на свое место при рабочем напряжении не исключен его полный пробой.

При проверке работоспособности электролитического изделия изменять полярность подключения мультиметра не имеет смысла.

Как можно проверить конденсатор тестером

Тестер отличается от мультиметра наличием стрелочного измерительного механизма. Он имеет достоинство, позволяющее выполнить процесс диагностики нагляднее. При проверке тестером его стрелка плавно отслеживает изменение сопротивления проверяемой детали, что дает возможность контролировать процесс заряда в подробностях. Будут зафиксированы изменения скорости заряда, рывки, связанные с кратковременными пробоями обкладок, которые при использовании мультиметра невозможно увидеть.

Методика проверки конденсаторов тестером ничем не отличается от той, что применяется для мультиметра.

Можно ли проверить конденсатор мультиметром не выпаивая его с платы?

Не существует однозначного ответа на вопрос как проверить конденсатор мультиметром не выпаивая: все зависит о схемы, в которой стоит конденсатор.

Все дело в том, что принципиальные схемы, как правило, состоят из множества элементов, которые могут быть соединены с исследуемым конденсатором самым замысловатым образом.

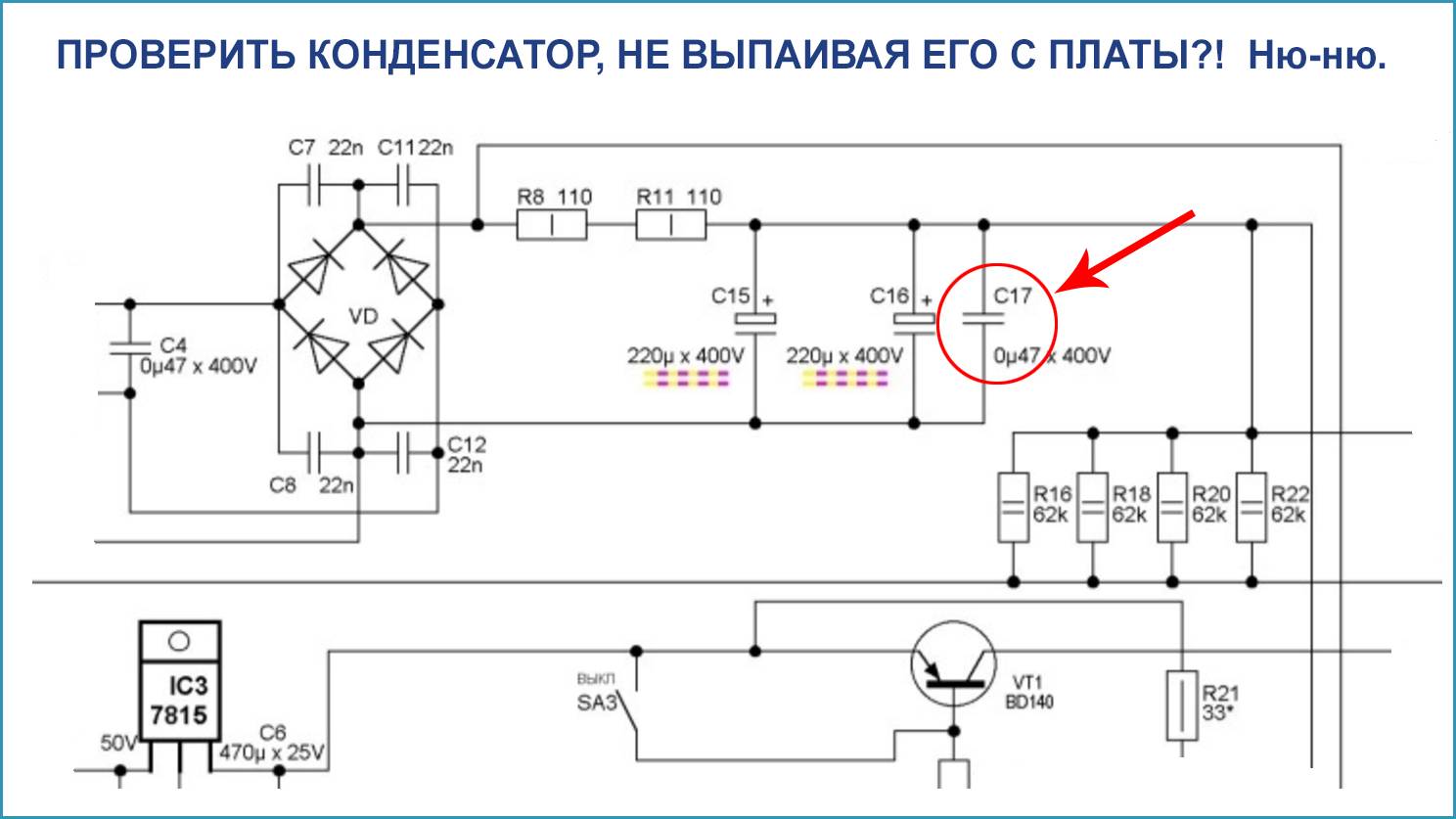

Например, несколько конденсаторов могут быть соединены параллельно и тогда прибор покажет их суммарную емкость. Если при этом один из конденсаторов будет в обрыве, то это будет очень сложно заметить.

Или, например, довольно часто параллельно электролитическому конденсатору устанавливают керамический. В этом случае нет ни малейшей возможности прозвонить конденсатор мультиметром на плате и определить внутренний обрыв.В колебательных контурах, вообще, параллельно кондеру может оказаться катушка индуктивности. Тогда прозвонка конденсатора покажет короткое замыкание, хотя на самом деле его нет.

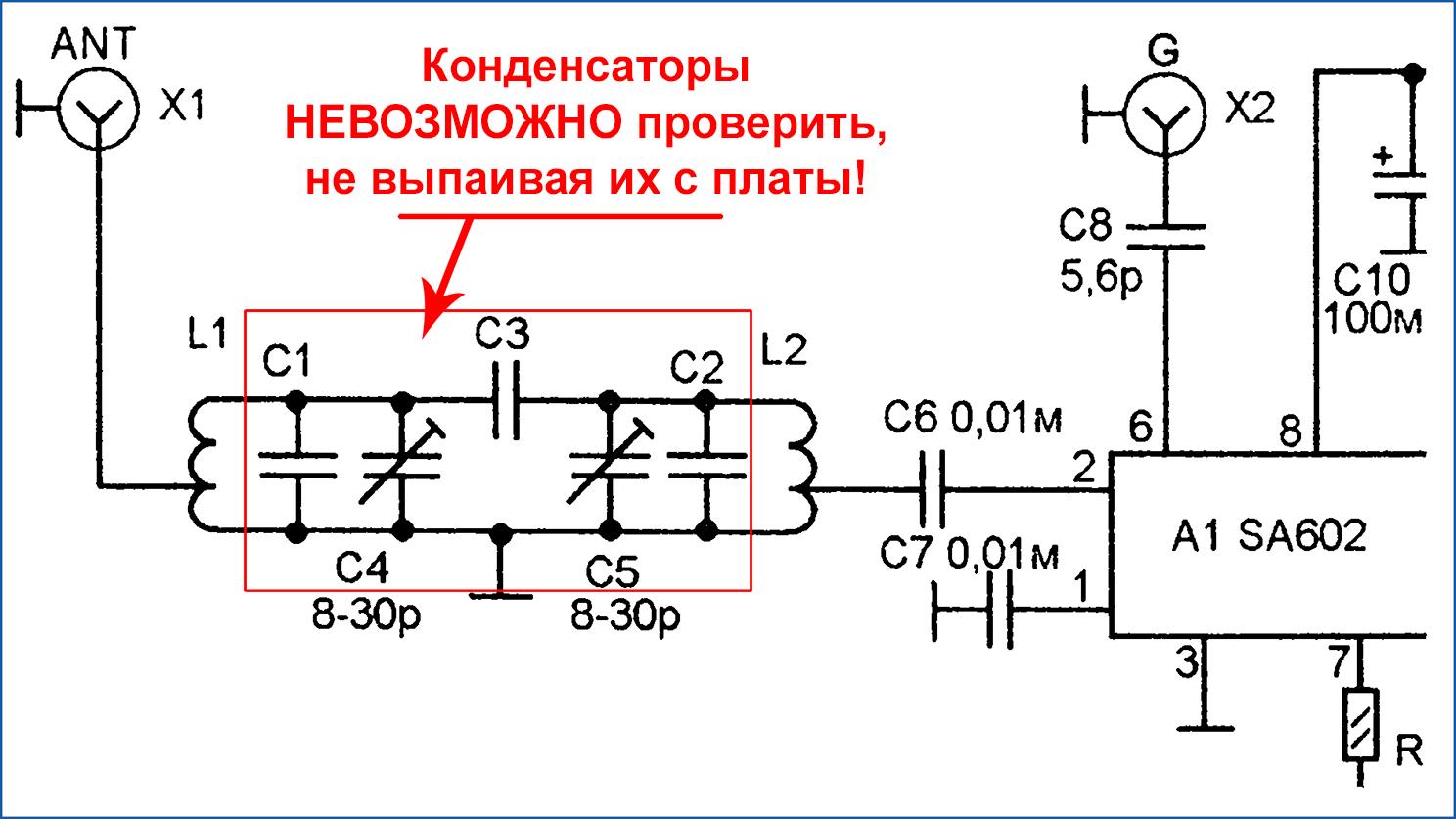

Вот пример, когда все пять конденсаторов покажут ложное КЗ:

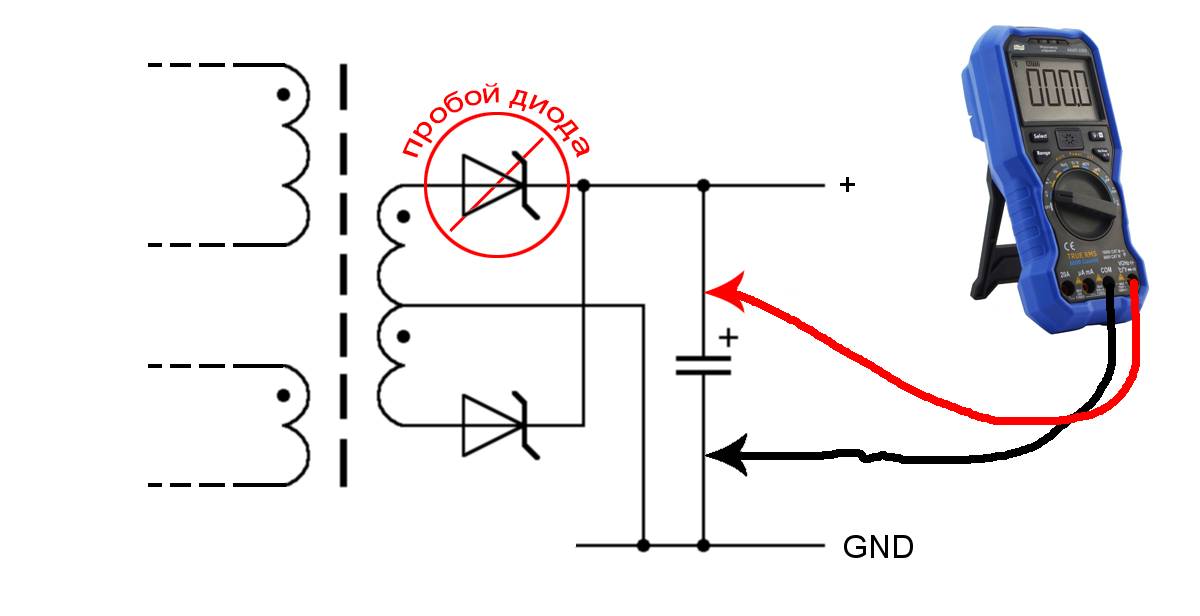

В схемах импульсных блоков питания очень часто встречаются контура, состоящие из вторичной обмотки трансформатора, диода и выпрямительного конденсатора. Так вот любая “прозвонка” конденсатора при пробитом диоде покажет КЗ. А на самом деле конденсатор может быть вполне исправен.Вообще-то, проверить электролитический конденсатор мультиметром не выпаивая можно, но это только для кондеров ощутимой емкости (>1 мкФ) и только проверить наличие емкости и отсутствие коротыша. Ни о каком измерении емкости и речи быть не может. К тому же, если прибор покажет КЗ, то выпаивать все-таки придется, так как коротить может что угодно на плате.

Мелкие кондеры проверяются только на отсутствие КЗ, обрыв и нулевую емкость таким образом не проверишь.

Вот очень правильный и понятный видос на эту тему:

Примеры выше (а также доходчивое видео) не оставляют никаких сомнений, что проверка конденсаторов не выпаивая из схемы – это фантастика.

Если какой-либо конденсатор вызывает сомнения, лучше сразу заменить его на заведомо исправный. Или хотя бы временно подпаять хороший конденсатор параллельно сомнительному, чтобы подтвердить или опровергнуть подозрения.
