Разводка труб водоснабжения
Если в доме есть подвальное помещение, то всю внутреннюю разводку надо провести там. Для этого придется обозначить места установки сантехнических приборов, и к каждому из них подвести пластиковую трубу с выводом через перекрытие.
Но внутренняя разводка – это не просто накопительная емкость и трубы, это различные приборы, которые отвечают за чистоту подаваемой воды. Поэтому в схеме водопровода обязательно используются фильтра грубой и тонкой очистки, а также несколько видов запорной арматуры и измерительных приборов (обычно манометры, измеряющие давление воды в системе).
Поэтому внутреннюю часть водоснабжения можно разделить на водоподготовку и трубную разводку.
Как провести воду в дом из колодца
Сама водопроводная сеть разбивается на две части: внешняя и наружная.
К наружной относится колодец с установленным в нем насосом, плюс трубопровод от насоса до дома. К внутренней труба, входящая в дом, и ее разводка по потребителям.

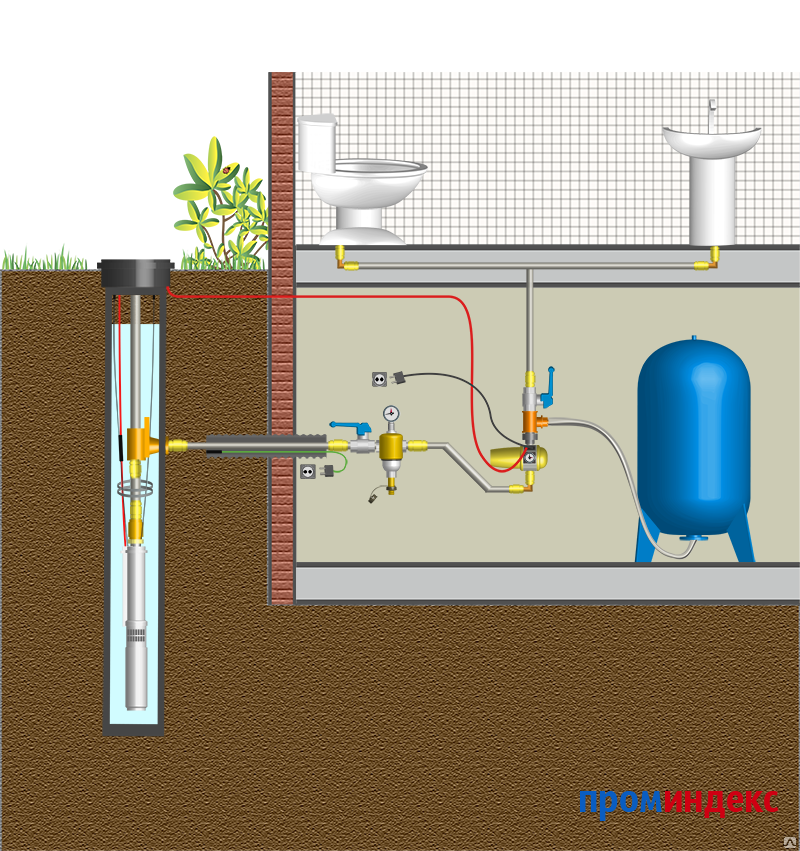

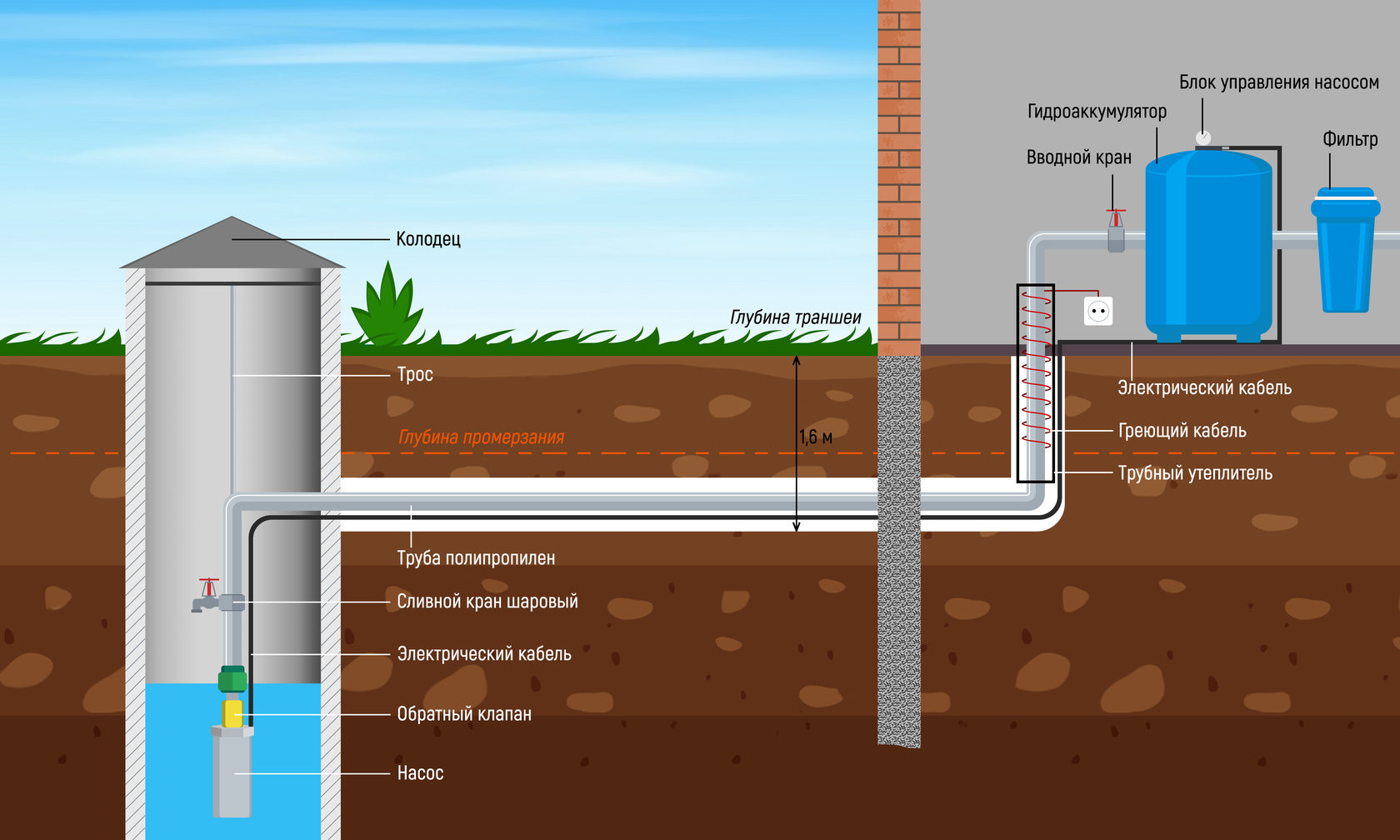

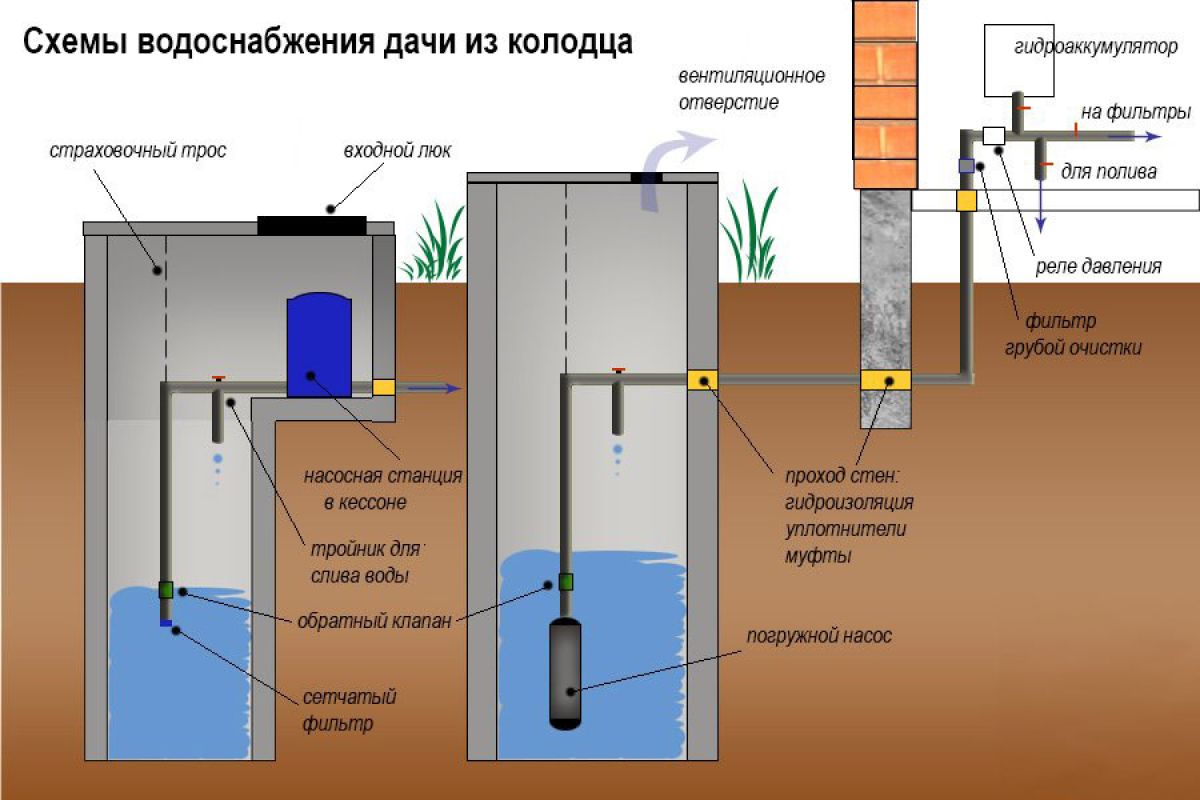

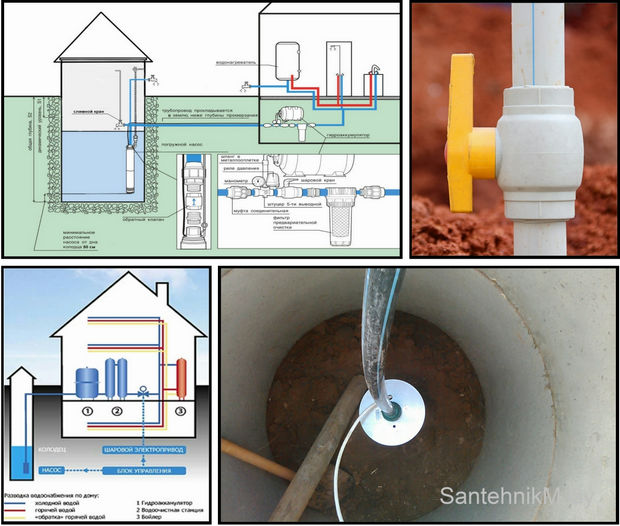

Схема устройства водоснабжения из колодца
С первой частью все понятно, здесь основное требование – меньше фитингов. Закладывают трубу в траншеи, выкопанные ниже уровня промерзания грунта. Если такой возможности нет, к примеру, слишком высок уровень грунтовых вод, тогда трубу теплоизолируют разными способами и укладывают ближе к поверхности земли.
Касаемо трубы – для водоснабжения с погружными насосами в колодец используют трубу из полиэтилена низкого давления. Она продается в бухтах по 50 или 100 м. Поэтому насос на поверхности соединяют с трубопроводом, а затем опускают в колодец. То есть, ввод в колодец ПНД трубы – это опускание насоса на необходимую глубину с его погружением в воду.
Устройство ввода
Важная задача производителя работ – правильно завести трубу в дом. Поэтому перед тем как завести воду в дом из колодца, решается задача места ввода. Это может быть стена или фундамент. Что касается стены, то при эксплуатируемом доме это малозатратный вариант. Надо просто просверлить коронкой сквозное отверстие в стене, куда и будет вставлена водопроводная труба. Такой вариант также используется, если в доме нет подвала.
Если подвал есть, то водопровод провидится в него точно таким же методом или через вентиляционные продухи. После чего она разветвляется и через пол вводится в помещения, где установлены сантехнические приборы.
Узел ввода трубы в дом
Что касается внутренней части, то сегодня производители предлагают два варианта организации. Все дело в том, что колодец – не бездонная бочка, в нем объем воды ограничен. То есть, она всегда присутствует, но при работе насоса уменьшается. А пополнение может произойти через несколько часов. Поэтому предложено два варианта сбора воды внутри дома.
Вариант 1 — Установка накопительного бака
Это когда в одно из служебных помещений, лучше через стену которого производится ввод трубы, устанавливается накопительный бак любого типа. Он может быть пластиковым или металлическим, главное – резервуар должен быть герметичным.
В нем должно быть два патрубка: один сверху, другой снизу. К верхнему подсоединяется труба из колодца, ко второму внутренняя водопроводная разводка.
Накопительный бак
И еще один момент. В такую систему обычно устанавливают еще один насос, который располагают после накопительного бака. Именно он будет во внутренней трубной разводке создавать необходимое давление воды.
Вариант 2 — Установка насосной станции
Это совершенно другая технология организации водоснабжения частного дома из колодца, которую можно обозначить, как «под ключ». Насосная установка – это поверхностный насос в комплекте с накопительным баком (гидроаккумулятором), которые собраны на одной платформе. Их устанавливают в помещение дома, подключая с одной стороны к колодцу через ПНД трубу, с другой к водопроводной разводке по помещениям.
Насосная станция
Это автоматическая система, которая наполняет водой бак по мере его опустошения. Она программируется на определенный уровень жидкости в гидроаккумуляторе. Как только вода опускается ниже этого уровня, включается насос, который закачивает в него необходимую порцию воды. То есть, резервуар всегда находится в наполненном состоянии. К тому же в нем установлена мембрана, которая создает внутри емкости давление. Его хватает, чтобы распределить жидкость по потребителям с нормальным напором. То есть, при неработающем насосе напор воды во внутреннем водопроводе всегда находится под давлением.
Есть и третий вариант, который от двух первых отличается комбинированным подходом. То есть, в нем используется погружной насос и гидроаккумулятор, установленный в помещении дома.
Разводка труб водоснабжения
Если в доме есть подвальное помещение, то всю внутреннюю разводку надо провести там. Для этого придется обозначить места установки сантехнических приборов, и к каждому из них подвести пластиковую трубу с выводом через перекрытие.
Но внутренняя разводка – это не просто накопительная емкость и трубы, это различные приборы, которые отвечают за чистоту подаваемой воды. Поэтому в схеме водопровода обязательно используются фильтра грубой и тонкой очистки, а также несколько видов запорной арматуры и измерительных приборов (обычно манометры, измеряющие давление воды в системе).
Поэтому внутреннюю часть водоснабжения можно разделить на водоподготовку и трубную разводку.
7 этап – Разводка труб водоснабжения дома
Для устройства системы труб в доме используются трубы, изготовленные из разных материалов – сталь, металлопластик, пластик, полипропилен (см. фото). При выборе, основными критериями являются долговечность, вес труб, возможность сварки, подверженность коррозии, надежность, стоимость, сложность монтажа и т.п.
Диаметр труб для водоснабжения дома зависит от длины трубопровода. В трубопроводах до 10 м. используются трубы диаметром 20 мм, до 10-30 – 25 мм, более 30 – 32 мм.
Толщина стенок зависит от того, для какой воды предназначены трубы.
Для холодного водоснабжения достаточной будет толщина в 2,8мм.
Для горячего водоснабжения – 3,2мм
Причем важно, чтобы труба была армированной.
Схема разводки водоснабжения частного дома
Разводка выполняется двумя способами:
- последовательное подключение потребителей;
- коллекторная разводка труб.
Схемы разводки водоснабжения частного дома
1,2,3 – шаровые краны на входе;
4,5 – коллекторы для холодной и горячей воды;
6 – обратные клапаны;
7,8 – счетчики горячей и холодной воды;
9 – редукторы для нормализации давления;
10 – фильтры для грубой очистки;
11 – аварийные краны;
12 – стояки холодной и горячей воды.
В первом случае вода подается к пользователям через систему тройников. Подача воды от одного прибора к другому. Такая схема разводки менее затратная, более простая в проектировании и монтаже, но ее использование приводит к неравномерному распределению давления между приборами. Таким образом, например, включенная вода в одной точке снижает давление в других точках. А если одновременно включить несколько кранов, то вода в последнем может просто капать. При необходимости заменить что-то в такой системе придется отключать водоснабжение всего дома.
Во втором случае подача воды целевая для каждого устройства. Таким образом, устраняется недостаток первой системы, выраженный в перепаде давления между приборами. Такая схема требует использования большего числа труб и комплектующих, но более ремонтопригодна.
Советы по устройству водоснабжения из колодца
при неудовлетворительном качестве воды в колодце нужно установить в доме систему фильтров.
при необходимости устройства горячего водоснабжения нужно позаботиться об установке бойлера (водонагревателя) или нагревательного прибора. Например, двухконтурного газового котла;
использовать только качественные материалы и запорную арматуру;
выполнить внешнюю отделку колодца. Чтобы он выполняет не только утилитарную функцию, но и эстетическую.
Заключение
Предложенная здесь информация предоставляет подробные ответы на вопрос, как провести воду из колодцав частный дом своими руками. Причем выбрать оптимальную схему для конкретных условий и сделать водоснабжение на даче или в загородном коттедже максимально дешево и надежно.
Подключение инсталляции подвесного унитаза к водопроводу
Схема подвесного унитаза с размерами.
Для подключения инсталляции унитаза к водопроводу не надо иметь многолетнего опыта. Достаточно следовать нескольким простейшим советам, которые помогут выполнить эту работу своими руками быстро и качественно
Минус только один — в отличие от обычного унитаза для инсталляции подвесного требуется больше времени на подключение.
Перед началом монтажа инсталляции выбирается соответствующее месторасположение для оборудования. Желательно делать это в нише, где есть возможность расположить все трубы и узлы подключения. Если такой ниши нет, то ее надо сделать искусственно. Достаточно проема с размерами в 150х700 мм, такая ниша закрывается после установки гипсокартоном.
При подключении инсталляции рекомендуется соблюдать следующие рекомендации:
Схема установки подвесного унитаза.
- устанавливается унитаз, монтируются трубы, только после этого можно подключиться к водопроводу;
- во время при помощи строительного уровня в обязательном порядке должна проверяться правильность монтажа рамы. Только после этого уже можно выполнять окончательное крепление.
Подключение подвесной инсталляции должно осуществляться с полной ответственностью, так как все узлы будут закрываться стенкой, а значит, при протекании будет очень сложно добраться до нужного элемента системы. Специалисты поэтому рекомендуют применять трубы только из полипропилена либо меди, качество которых проверено временем. Другие типы труб нельзя монтировать в стене, так как защиты от протеканий они гарантировать не могут. Чтобы герметизировать резьбовые соединения при монтаже, лучше всего пользоваться паклей со специальной пастой Unipak. Гибкие шланги не рекомендуется использовать. Если без них совершенно нельзя обойтись, надо брать изделия из нержавеющей стали.
А как же поступить с канализацией?
При подключении инсталляции к канализации надо пользоваться отводом, который будет расположен под наклоном в 45°. Соединения рекомендуется промазывать специальными герметиками. Перед тем как закрывать стену, еще раз проверьте все соединения, их герметичность. Если необходимо ставить счетчики в нишу за подвесным унитазом, то предварительно требуется получить разрешение на его опломбировку.
Между плиткой и инсталляцией укладывается резиновая прокладка, чтобы кафель не потрескался. Обычно производители предлагают такие прокладки в комплекте с унитазом. Не стоит забывать, что к общей системе водопровода дома может потребовать отключение воды в стояке, а для этого необходимо разрешение от обслуживающей организации дома и от соседей. Поэтому перед установкой унитаза заранее предусмотрите это, договоритесь со всеми службами, чтобы получить разрешение.
Как проложить трубопровод своими руками. Организация внутридомового водоснабжения
Трубопроводы рассматриваемой системы водоснабжения металлопластиковые. Для соединения их элементов используются специальные фитинги, а обрезка трубных изделий выполняется с помощью циркулярной пилы – болгарки, оснащённой специальным диском. Внутрь фитинга устанавливается резиновый уплотнитель, отвечающий за герметичность стыков трубных компонентов водопровода. Фиксируется соединение обжимным кольцом с накидной гайкой.
Врезка в водопровод вентилей, смесителей и прочих элементов конструкции осуществляется комбинированными фитингами. Их резьбовая сторона рассчитана для подключения вышеуказанного оборудования, а другая — для подсоединения к трубопроводу
Установить фитинг несложно, но основное внимание необходимо уделить правильному снятию с торца труб внутренней фаски, чтобы соединительная деталь вошла в трубу, не сместив уплотнительные кольца
Если предполагается создать зимний водопровод из колодца либо проложить ветку на небольшой глубине, для защиты инженерной коммуникации используется специальная теплоизоляция. В некоторых случаях следует применять электронагревательный кабель.
Выбранный теплоизоляционный материал должен обладать устойчивостью к воздействию микроорганизмов, растворов солей и грунтовых вод. Помимо этого, он не должен абсорбировать влагу и, наоборот, должен характеризоваться высокой прочностью.
Трубопровод водоснабжения может прокладываться в дом через стену или под землёй через фундамент. Любой из этих подходов к решению задачи предполагает утепление находящейся на открытом пространстве – на поверхности (в первом варианте) или в подполе (второй вариант) – части трубы.
Если водопровод будет использоваться круглый год, то его следует утеплить, чтобы во время морозов вода в нем не замерзла
Все ветки инженерной коммуникации должны прокладываться внутри постройки под определённым уклоном. Это позволит сливать из системы водоснабжения воду при кратковременных отъездах из частного дома или в осеннее время перед тем, как съехать с дачи.
Прокладывают водопровод снизу вверх. В результате разветвлений он приобретёт древовидную структуру. Конструкция этой инженерной коммуникации должна обеспечивать слив воды из всех устройств, включая водонагреватели, а не только из труб.
И в заключение несколько полезных советов:
- при необходимости организации горячего водоснабжения нужно будет позаботиться об установке водонагревателя (бойлера) либо нагревательного агрегата. Таковым может быть двухконтурный газовый котёл;
- используйте только качественную запорную арматуру и такие же материалы;
- рекомендуется выполнить также и внешнюю отделку колодца. Кроме утилитарной, она выполняет и эстетическую функцию;
- необходимо быть готовым к тому, что при первом запуске могут возникнуть проблемы. Конечно, при правильном подходе вероятность успеха очень высока, но никто не застрахован от ошибок. Именно поэтому осуществляете первый пуск очень внимательно. Прежде всего, контролируйте давление в системе. Если его уровень недостаточен, это сигнализирует о наличии на каком-то участке протечки. Её необходимо найти и устранить. Именно по этой причине до того, как работоспособность водопровода не будет проверена, закапывать траншею не рекомендуется.
Как видно, задача создания трубопровода, обеспечивающего подачу воды в дом из колодца, вполне выполнима. Наиболее сложный и трудоёмкий этап – выкапывание шахты и установка железобетонных колец. А построить сам водопровод при наличии навыков в сантехнике может любой человек.
Выбор насоса для водопровода
В настоящее время существует огромный выбор данных устройств на рынке оборудования. Но многие люди, когда начинают заниматься проведением воды от колодца к дома, не знают, какой модели выбрать, с какой мощностью и производительностью.
Для начала нужно подсчитать всех потребителей в доме, а также поливочное оборудование на огороде, ведь на загородном участке почти всегда есть кусочек земли, где владельцы высаживают овощи и фрукты, которые нуждаются в поливе летом.
Производительность насоса определяется при помощи суммирования всех потребителей в доме, с учётом того, что они будут включены одновременно. Например, для небольшого двухэтажного дома производительность насоса должна быть в пределах 2-4-х кубометров воды в час.
Важным параметром при выборе устройства считается напор воды, который указывается в метрах. Достаточный напор водяного потока позволяет работать всей бытовой технике одновременно. Вода должна хорошо подниматься на наивысшую точку, где расположены потребители в доме.
Виды насосов для подключения воды
Насосы бывают двух видов:
- погружные – опускаются непосредственно в колодец;
- поверхностные, могут быть установленывдали от источника воды.
Поверхностные насосы более простые в обслуживании и ремонте, так как их не надо доставать из воды.
Установить такой насос можно в доме или на участке. К недостаткам такого вида оборудования следует отнести небольшую высоту всасывания. Из-за этого насос необходимо располагать как можно ближе к колодцу.
Погружной насос должен всегда находиться в воде, так как его двигатель охлаждается при помощи воды. Если вода по каким-то причинам уйдёт из колодца, насос сгорит. Чтобы защитить такое оборудование от перегрева во время отсутствия воды, необходимо установить автоматику, которая будет отключать устройство, если нет воды или её уровень снижается.
Проведение воды в частный дом из колодца своими руками
Сначала необходимо к колодцу подключить насос, который будет заниматься перекачкой воды из этого колодца к трубам. Когда насос уже установлен, для монтажа водопровода следует приготовить:
- Трубы. Они могут быть стальными, оцинкованными стальными, медными и металлопластиковыми. Все металлические трубы соединять между собой придётся при помощи сварки – это трудоёмко, затратно в финансовом плане, и делать это должен специалист. Существует несколько способов как соединить пвх трубы.
- Утеплитель (изоляция). Данный материал необходим для того, чтобы зимой во время низкой температуры воздуха вода не перемерзла в трубах.
- Провода нужны для подключения насоса к электросети.
Последовательность работ:
- Разводка начинается с насоса. Нужно взять трубу и прикрепить её к отводящему патрубку. По этой трубе будет подаваться вода на верх. После присоединения с патрубком монтируется обратный клапан. Его функции заключаются в препятствии водяного потока из системы в обратном направлении.
- В центральную трубу, в место выше клапана, будет врезать ещё одна труба, по которой должна подаваться вода к коллекторной станции. Необходимо делать небольшой уклон этой линии в сторону колодца.
- Перед коллектором нужно установить кран, благодаря которому можно будет отключить подачу воды в случае необходимости. Для него подготавливается место, к которому будет обеспечен свободный доступ в случае возникновения аварийной ситуации.
- Водопроводные трубы закладываются на определённую глубину. Эти параметры зависят от уровня грунтовых вод, глубины промерзания земли. Благодаря специальному теплотехническому расчёту можно избежать ненужных затрат, из-за большого заглубления линии, ведь вода в трубах не должна промерзать зимой и перегреваться летом.
- Когда трубы проложены, можно приступать к их утеплению. Для этого на современном рынке существует множество разных материалов, начиная от простых тканевых утеплителей, и заканчивая различными греющими кабелями, которые подключаются к электросети.
- Ввод линии в помещение производится через пол, но если это невозможно, тогда необходимо это сделать через стены. В том месте, где трубы соприкасаются с поверхностью дома, необходимо укладывать пластиковые стаканы и специальные крепежи.
- В доме трубы прокладываются ко всем необходимым потребителям: хорошие смесители для ванны и кухни, водяной котёл для нагрева воды и так далее.
За проведением такого расчёта лучше обратиться к специалисту или можно просто узнать у него размеры заглубления труб в данном регионе. В основном, трубы среднего диаметра (300 мм) должны прокладываться на 20 см ниже глубины промерзания.
Способы устройства зимнего водопровода
Для устройства водопровода, который будет выполнять свою основную функцию – снабжение водой круглый год, необходимо выбрать один из двух вариантов:
- Проложить водопровод таким образом, чтобы трубы пролегали ниже глубины промерзания грунта.
- Укладывать трубы выше горизонта промерзания, но при этом делая их утепление.
Оба способа имеют свои достоинства и недостатки. Рассмотрим их более подробно.
Ниже глубины промерзания
Данный способ целесообразно применять в случае, когда глубина промерзания составляет не более 150 см. При этом значение глубины промерзания определяется исходя из данных за последние 10 лет.
Устройство водопровода начинается с выкапывания траншеи требуемой глубины от колодца до точки входа водопровода в дом.
На дно траншеи засыпается песок слоем 10 см и укладываются водопроводные трубы. Траншея засыпается землёй, грунт на месте засыпки уплотняется.
Несмотря на то, что это самый простой и недорогой способ создания зимнего водопровода из колодца, возникает проблема с выбором труб: полиэтиленовые трубы здесь не подойдут, т.к. не выдержат массу грунта, давящего сверху, а металлические трубы (стальные) будут подвергаться коррозии.
Проблему можно решить, обработав трубы перед укладкой антикоррозийным составом.
Для прокладки трубопровода на большой глубине можно использовать толстостенные полиэтиленовые трубы, но при этом они должны укладываться в защитном гофрированном кожухе
Кроме проблемы с выбором труб, такой способ устройства зимнего водопровода имеет ещё несколько недостатков:
- при проведении ремонтных работ возникает потребность в большом объёме земляных работ;
- сложность поиска поврежденного участка трубопровода;
- вероятность промерзания и разрыва труб в системе водоснабжения в случае недостаточного заглубления водопроводной системы.
Чтобы свести количество аварий на водопроводе к минимуму рекомендуется делать как можно меньше стыков труб между собой, т.к. именно на стыках чаще всего возникают течи.
Также при устройстве зимнего водопровода ниже уровня сезонного промерзания необходимо особенно тщательно следить за герметичностью в месте примыкания труб водопровода к колодцу.
При прокладке трубопровода ниже уровня сезонного промерзания траншея заглубляется на 20 – 30 см, чтобы обеспечить формирование песчаной подушки в 15 см и проложить трубы на требующейся глубине
Утепление водопровода
При этом способе водопровод закапывается на глубину 40-60 см, но трубы укладываются в траншею утеплёнными.
Конечно, это значительно повысит стоимость строительства зимнего водопровода, но даёт 100%-ю гарантию от промерзания.
Сверху такая траншея прикрывается бетонными плитами и засыпается грунтом. Трубы для устройства утеплённого водопровода обычно применяются самые обычные: полимерные низкого давления и подходящего диаметра.
Какой утеплитель использовать? Здесь возможны два варианта:
- жесткие теплосберегающие оболочки из пенопласта или экструдированного пенополистерола (“скорлупа”);
- мягкие теплоизоляционные материалы (вспененные полиэтиленовые варианты, минеральная и базальтовая вата с наружно водоотталкивающей защитой).
При выборе теплоизоляционного материала для труб необходимо обратить внимание не только на его стоимость и удобство применения, но и на физические свойства. Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции. Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции
Например, минеральная вата – недорогой и простой в монтаже утеплитель, но имеет высокие водопоглощающие свойства, а значит, она должна использоваться с обязательным устройством слоя пароизоляции.
Базальтовая вата на основании осадочных горных пород – достаточно тяжёлый утеплитель, который нельзя применять для труб небольшого диаметра.
Выбор утеплителя должен производиться исходя из условий местности: влажности грунта, глубины промерзания, а также учитывая диаметр и тип труб
Для засыпки траншеи с утеплёнными трубами лучше всего использовать не выкопанный грунт, а щебень или керамзит.
Эти материалы обладают более низким коэффициентом теплопроводности, чем грунт, а следовательно обеспечат более длительное сохранение тепла.
Как провести воду в дом из колодца: организация водоснабжения
Сброс воды из колодца осуществляется с помощью отводящего патрубка. В этом случае можно использовать ввод трубы ПНД в скважину. Чтобы протянуть трубу к зданию, необходимо сделать подземный трубопровод. Траншея выкапывается под определенным углом к зданию.
Для определения глубины траншеи необходимо учитывать следующие параметры:
- время применения воды. Если водопроводная система будет использоваться зимой, то углубление должно быть не менее одного метра;
- уровень промерзания почвы. Эти знания актуальны, если вы планируете пользоваться водопроводом в течение всего года.
Зазор заполняется после установки насоса, прокладки электрического кабеля и дренажного канала.
В таблице представлены основные этапы организации водопровода от источника воды до дома.

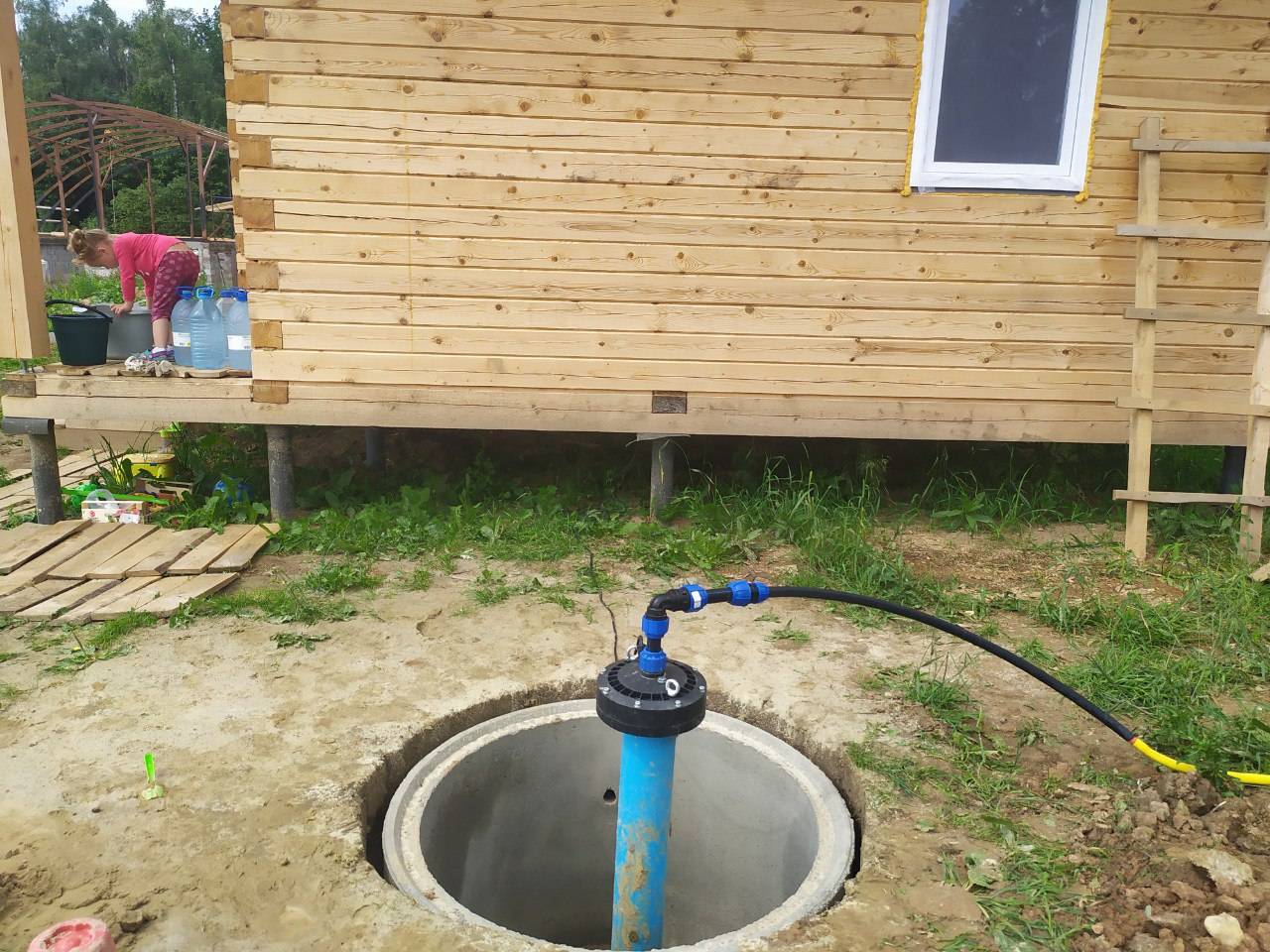

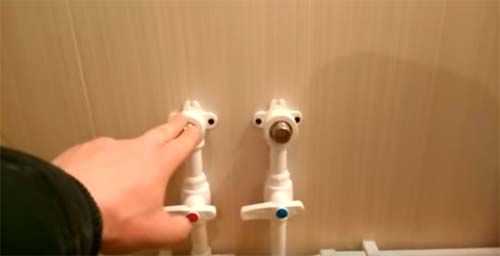

| Фотография | Процесс |
| В колодец опускается насос для откачки воды. |
| От колодца до дома выкапывается траншея. |
| Нагревательный кабель обмотан липкой лентой. |
| В колодец вставляется труба, также она укладывается в траншею. |
| В скважине установлено насосное оборудование. |
| Труба входит в дом. |
| Сразу делается выход для канализации. Также выкапывается траншея и укладывается труба с утеплителем. |
| Разводка водопровода внутри дома. |
| Установлены трубы горячей и холодной воды. |
Вариант 1 — Установка накопительного бака
Есть некоторые правила, которые необходимо соблюдать при монтаже системы с накопительным баком:
- накопительный бак должен быть установлен как можно выше. Для этого подойдет чердак или верхний этаж. Бак необходимо утеплить, если чердак неотапливаемый;
- система должна быть дополнена насосом. Это устройство подключается вручную, также его работу можно автоматизировать;
- обязательно предусмотрите установку трубы, защищающей бак от перелива.
Подключение насосной станции к накопительному баку
Эта система удобна тем, что в доме создается значительный запас воды, который можно использовать, если, например, пропадет электричество. К недостаткам системы можно отнести небольшой напор в водопроводе.
Вариант 2 — Установка насосной станции
Также можно выбрать систему с насосной станцией, которая также имеет множество преимуществ. Это такое устройство, которое сочетает в себе гидроаккумулятор, реле управления конструкцией и насос.
В этом случае оборудование запускается при минимальном количестве воды в баке. Когда бак полный, реле выключает агрегат.
Вы можете собрать насосную станцию самостоятельно или купить уже готовый вариант. Конструкция комплектуется поверхностными и погружными насосами
Выбирая подходящее оборудование, нужно обращать внимание на производительность и мощность модели, а также объем бака
Если вы планируете использовать систему постоянно, то лучше выбрать автоматизированное устройство. Когда станция используется только летом, подойдет вариант с ручным механизмом управления.

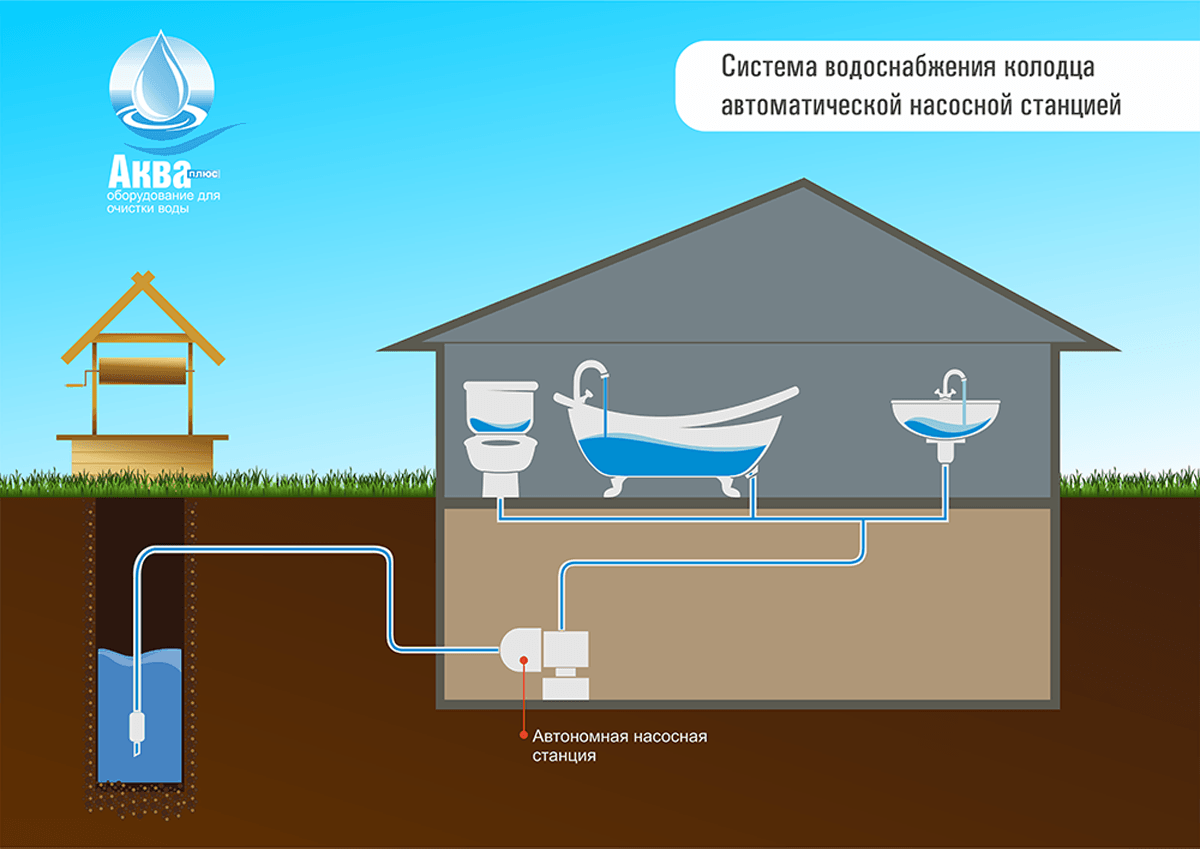

На схеме показаны основные элементы для подключения насосной станции
