Как расположить розетки на кухне: пошаговая инструкция

В какой момент необходимо готовить схему расположения розеточной линии в кухонной комнате?

Чем до недавнего времени вы нужно определиться с точками размещения выключателей и розеток, тем лучше. Если идет речь о строящемся приватизированном доме — розетки в большинстве случаев отмечают на шаге его проектирования. Если у вас в распоряжении новая квартира, то лучший момент – сразу же после утверждения плана гарнитура для кухни.

Заказывая мебель на предприятии, помните, что менеджер должен предъявить вам план со всеми размерами и точными местами расположения техники для кухни.

Некоторые салоны идут навстречу собственным клиентам и рекомендуют схему рекомендованных точек расположения розеточной линии. Но все таки хорошо, если вы продумаете ее сами.

Планировка размещения розеток

Размещение розеток на кухне производится согласно проложенных силовых линий. При этом, к наиболее энергоемким агрегатам проводятся индивидуальные силовые кабели, чтобы не допустить перегрузки в проводке.

Планировать расположение розеток надо на начальном этапе ремонта

Определяемся с количеством

Количество мест подключения к электроэнергии и правильное их размещение на кухне — это вопросы, которые взаимосвязаны между собой. А зависят эти вопросы от того, какое оборудование планируется использовать в этом помещении. Подключение бытовой техники должно обеспечить удобное и безопасное ее использование.

Чтобы определиться с количеством мест подключения к электросети требуется подсчитать силовые агрегаты и бытовую технику, планируемые к установке на кухне.

• Варочная панель, духовой шкаф (один или два), посудомоечная машина и холодильник — наиболее энергоемкие агрегаты. Также возможно размещение на кухне стиральной машины, она работает подолгу и часто остается без присмотра.
• Электрочайник, микроволновая печь, мультиварка и телевизор — бытовые приборы, которые используются чаще всего.
• Вытяжка — также часто используемый прибор.
• Тостер, блендер, электромясорубка, соковыжималка и другие мелкие приборы, которыми пользуются от случая к случаю.
• Кроме того, необходимо подключение подсветки рабочего стола и кухонной мебели, а также настольной лампы или светильника в обеденной зоне.
• Учитывая современные реалии, потребуются места подключения для подзарядки различных гаджетов, таких как мобильники, ноутбуки и планшеты.

Подключение розеток требуется делать с учетом нагрузки от кухонного агрегата. Для энергоемких и часто используемых приборов требуются отдельные места подключения. Бытовую технику, которая применяется эпизодически, надо скомплектовать по группам, чтобы при необходимости можно было включить максимальное количество приборов.

Количество входов для техники не должно превышать допустимую нагрузку

Высота расположения

Правильно расположить кухонные розетки можно. используя зональное разделение пространства в этом помещении по высоте.

В нижней зоне размещаются места подключения наиболее энергоемких кухонных агрегатов. Таких как, розетка для варочной панели и духового шкафа или место подключения холодильника, стиральной и посудомоечной машины.

Они располагаются на высоте не менее 10 и не более 15 сантиметров от пола. Причем к ним должен быть обеспечен свободный доступ. Все места включения в электросеть нижней зоны должны иметь самозакрывающиеся шторки, чтобы дети не могли в них забраться.

В средней зоне располагаются места для подключения всей бытовой техники, как часто используемой, так и подключаемой периодически.

Поскольку высота кухонного рабочего стола в стандартном исполнении 90 см, а согласно требованиям СНиП место подключения к электросети должно располагаться выше столешницы на 10 см, то и высота розеток от пола будет на уровне 100 см, не меньше.

Исключение составляют места подключения встраиваемые в столешницы и выдвижные розетки для кухни .

Верхняя зона — это места подключения таких приборов как вытяжка и осветительное оборудование. Требования по высоте крепления для этих розеток одно. Они не должны располагаться ближе 15 сантиметров к потолку, но при этом требуется, чтобы они были выше чем на 10 сантиметров от верхнего края подвесных шкафов.

Расстояние от розетки до розетки должно соответствовать электрической схеме, которая была утверждена планом строительства. При этом, силовые кабели, к которым подключаются эти приборы не должны пересекаться.

Расположение розеток

При разработке схемы размещения розеток, следует руководствоваться нормативными документами.

Это могут быть:

• СНиП 3.05.06-85 для монтажа электротехнических устройств.
• ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.

При установке кухонных розеток, необходимо соблюдать такие нормативы:

• Размещаться они должны от плинтуса на высоте не менее 20 мм.
• Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
• При такой установке на изделие не будут попадать пары влаги или брызги воды.

Сколько нужно на кухне розеток

Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.

При этом приборы монтируются:

• Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
• Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
• Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
• Для встраиваемой техники, микроволновки, электрочайника, и других приборов.

Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.

Примерный перечень электроприборов на кухне и их подключение к электросети

Распределение мощности

При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.

Размещение бытовой техники на кухне

Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.

Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.

Примерные величины мощности для крупной техники:

• Духовка – от 2500 Вт.
• Плита – 1000-1500 Вт.
• Машина посудомоечная – от 1000 Вт.
• Машинка стиральная – от 1500 Вт.
• Водонагревательный бак – от 1500 Вт.
• Холодильник – 200-1000 Вт.
• Камера морозильная – 300 Вт.

Для мелких кухонных приборов:

• Микроволновка – от 800 Вт.
• Электрочайник – от 500 Вт.
• Блендер – до 300 Вт.
• Комбайн для кухни – 1200-1500 Вт.
• Кофеварка – от 900 Вт.

На кухне могут быть:

• Телевизор, потребляющий – 200-330 Вт.
• Ноутбук – 50-75 Вт.

Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:

• Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
• На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
• Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
• Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
• Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
• Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
• При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.

На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.

Как лучше расположить розетки на кухне

Пошаговая инструкция: как нарисовать схему размещения розеток на кухне?

Шаг 1. Рисуем общий план и считаем розетки

На первом этапе достаточно взять распечатанный план кухни и от руки указать на нем все необходимые розетки стрелочками, подписав, для чего они предназначены. Привязка к размерам здесь пока не нужна, вы просто определяете количество и типы розеток.

Самый стандартный набор таков:

• холодильник
• варочная панель
• духовой шкаф
• вытяжка

Опционально:

• измельчитель отходов (он же диспоузер)
• посудомоечная машина
• телевизор

Нестационарная постоянная техника:

• электрический чайник
• кофемашина
• тостер
• мультиварка
• микроволновая печь

Нестационарная непостоянная техника:

• блендер
• миксер
• соковыжималка
• планшет/телефон

Двухклавишный выключатель:

• для основного освещения
• для пространства над кухонной панелью

Обратите внимание, что некоторые духовки и вытяжки подключаются к сети напрямую, а не через розетку, так что будет лучше, если вы заранее определитесь с моделями. Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем

Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем.

Шаг 2. Чертим развертку стен с указанием розеток с размерами и отступами

Для каждой стены берем отдельный лист бумаги и рисуем прямоугольник в масштабе 1мм:1см, обозначая ширину и высоту стены, потом схематично наносим на план технику и шкафчики (но с соблюдением масштаба и размеров!). Такой чертеж еще называют «вид спереди».

Отмечая точное расположение розеток, старайтесь учитывать, как часто вам придется ими пользоваться. К примеру, розетка для холодильника необязательно должна быть на виду, но у вас должна быть возможность до нее дотянуться, если вам придется его размораживать или отключать на время отъезда. Встречаются варианты, когда розетка установлена над холодильником, но учтите — у некоторых моделей заводского шнура может не хватить на всю высоту, и придется пользоваться удлинителем.
Удобно, когда розетки под варочную панель и духовой шкаф располагаются в соседних шкафах, но если возможности их там разместить нет, можно спрятать их под цоколем — как правило, у кухонных гарнитуров он составляет 10-15 см. За самой техникой, особенно когда она встроенная, розетки размещают в крайних случаях — ведь при необходимости замены, диагностики и ремонта техники добраться до них будет нелегко.
Если вы за экологичный образ жизни и собираетесь установить измельчитель отходов, для него розетку можно спрятать в шкафу под мойкой

Только обратите внимание на то, чтобы розетка была с высоким уровнем влагозащиты — такие устанавливают в ванных комнатах. То же самое касается розетки для посудомоечной машины, ее можно разместить там же, ведь, как правило, машина и измельчитель соседствуют с мойкой

Помните: посудомоечная и стиральная машины должны стоять вплотную к стене! Поэтому вот за ними устанавливать розетки точно нельзя. То же самое касается холодильников и духовых шкафов, хотя от этого правила дизайнеры отступают чаще.
Что касается розеток для рабочей зоны, то их, как правило, размещают блоками — 2-3 непосредственно в зоне готовки и 2-3 в другом краю кухни, там, где стоит чайник или тостер. Располагаться они должны не менее чем в 5 сантиметрах над столешницей.
Выводы для кухонных светильников можно оставить за верхними шкафами. Главное — вывести провод с запасом, чтобы можно было варьировать места размещения светильников.

Шаг 3. Выбираем типы розеток

Существует три основных вида розеток, которые в разной степени подходят для использования на кухне.

Накладные розетки — популярные и простые в монтаже, но «крадут» пространство и недостаточно влагостойки. Кроме того, они больше подходят для открытой проводки.

Угловые розетки — напротив, экономят пространство и выручат тех, кто хочет спрятать места подключения нестационарной кухонной техники. Их можно устанавливать на стыках фартука и плинтуса, стены и навесного шкафа или двух стен. Устанавливать их не сложнее, чем обычные накладные розетки.

Выдвижные розетки – самый современный вариант. Как правило, это модуль из нескольких розеток, который прячется в столешницу или ящик и выдвигается нажатием. Помимо того, что это наиболее эстетичный вариант, он позволяет защитить розетки от попадания влаги и грязи, а также сохранить целостный рисунок кухонного фартука.

Шаг 4. Всю информацию по розеткам передаем электрикам/дизайнерам/прорабам …

… и через некоторое время наслаждаемся комфортом своей новой кухни!

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

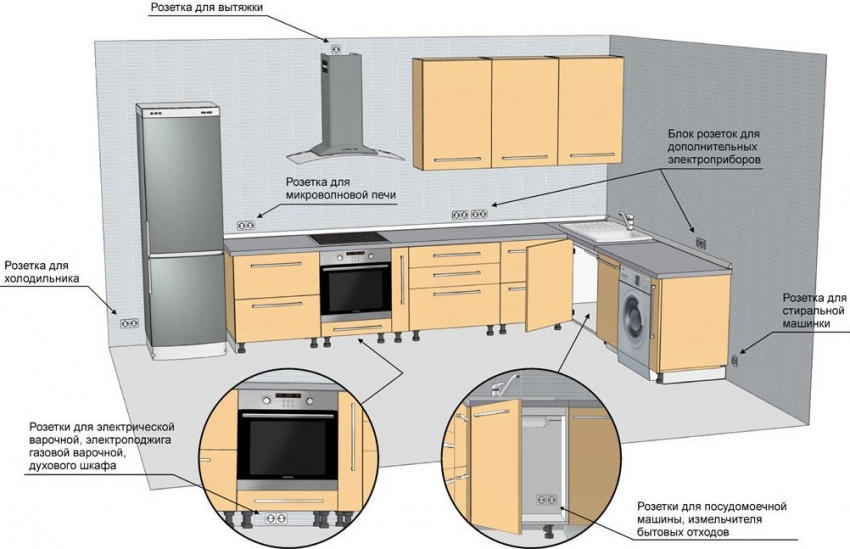

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров. От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники

Какими бывают розетки для кухни: 4 популярных типа

Существует несколько разновидностей розеток, которые широко используются в процессе обустройства кухонного пространства. Рассмотрим преимущества и недостатки каждого решения:

накладные розетки – это самый простой вид, который широко используется в комнатах, но не слишком хорошо подходит для кухни. С одной стороны, они наиболее доступны и просты в монтаже. Но при этом, они больше подходят для открытых проводок;

Современные типы розеток позволяют оформить интерьер кухни не только удобно, но и со стилем

• угловые розетки для кухни – этот вариант отличается особым удобством. Такие элементы можно разместить на стыке стен или стены и навесного шкафчика. При этом можно приобрести одинарные или модульные конструкции, которые состоят из двух или более частей. Монтировать их ничуть не сложнее, чем самые обычные накладные розетки, а купить угловые розетки для кухни стоит еще и потому, что они позволяют с пользой использовать пространство, которое обычно пустует;
• выдвижные розетки – это более продвинутый вариант, который является достойной альтернативой удлинителям, и позволяют одновременно подключить несколько электроприборов. Обычно их скрывают в столешнице или в шкафчике, чтобы защитить от воздействия пыли и влаги;

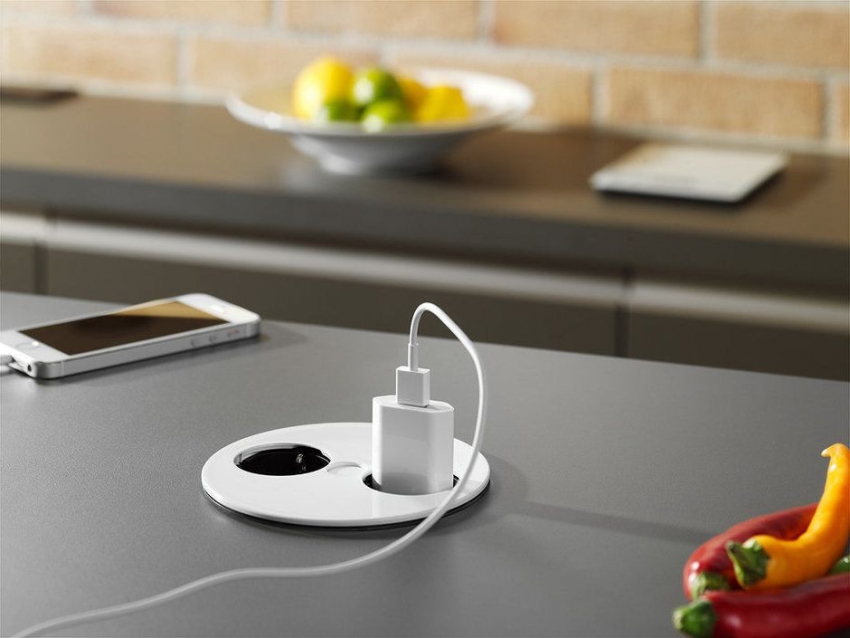

• встраиваемые или скрытые розетки –наиболее эстетичный из всех возможных вариант. Обычно это выглядит как блок из нескольких розеток, который встроен в столешницу. Привлекательности добавляет то, что обычно блок не видно до того момента как он вам не понадобится, а при легком нажатии он выдвигается, позволяя подключить приборы.

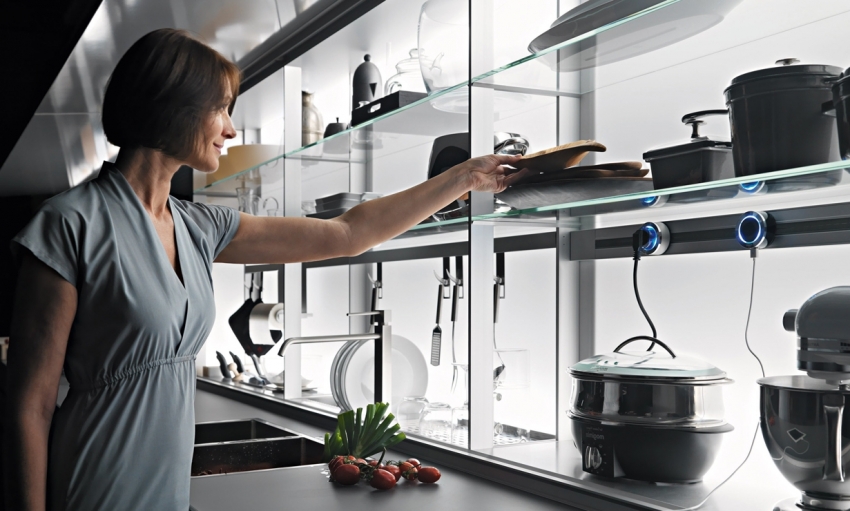

Одним из современных гаджетов на кухне является модульный блок с движущимися розетками

Схема розеток на кухне: сколько их нужно?

Рассчитать необходимое для кухни количество розеток несложно. Все, что нужно сделать – подумать, какими электроприборами вы будете пользоваться и сделать запас, примерно 20-25%. В основном, список обязательных электроприборов, которым нужно питание от розетки, выглядит следующим образом:

• вытяжка;
• плита, если она электрическая или имеет электроподжиг (иногда газовая поверхность укомплектована электрической духовкой);
• крупная бытовая техника, к которой относится холодильник, стиральная машина, иногда телевизор;
• мелкая и встроенная техника по типу микроволновки, чайника и т. д.

Количество розеток на кухне необходимо просчитать заранее, подумав сколько приборов будет использоваться

Сосчитав все предметы, добавьте запас, который позволит вам без проблем использовать те приборы, которые возможно, появятся в будущем. Конечно, дополнительные розетки – это дополнительные траты, однако, стоит понимать, что в дальнейшем просто добавить недостающие не получится, и в лучшем случае придется использовать удлинители, что только создаст дискомфорт.

Основные правила установки кухонных розеток

• Розетки для встраиваемой бытовой техники располагаются в нижнем ряду за кухонной мебелью, не выше 10 см от пола. Такая высота установки делается для того, чтобы напольные шкафы кухни вставали вплотную к стене и розетки им не мешали. А также, если тумбы на ножках, можно было бы включать и отключать приборов из розеток, без движения мебели.
• Розетки для переносимых бытовых приборов, располагаются в среднем ряду розеток на фартуке. Удобная высота расположения этих розеток, 105-110 см для низких тумб и 115-112см для высоких тумб. Такая высота этих розеток, поднимает их от столешницы кухни на 15-20 см, что позволяет удобно пользоваться вилками приборов.  Если сделать высоту 5 см. то все вилки придется включать «кверху ногами».
• Розетки третьего верхнего ряда розеток располагаются на высоте 15 см от навесных шкафов. Такое расположение верхних розеток сделает их невидимыми, если вы стоите на полу.Если вы планируете, монтаж воздуховода для вытяжки каминного типа, то учтите это и не запланируйте розетку за воздуховодом.
• Не рекомендую ставить розетки в шкафы и полки. Не рекомендую делать прямые соединения для подсветки в навесных шкафах. В шкафах идет постоянное движение и рано или поздно провод можно оборвать и навредить самому себе.
• Простая (незащищенная) розетка не должна располагаться ближе 50 см от потока и разбрызгивания воды (мойка). Если розетка ставиться ближе 50 см к воде или под мойкой, то ее степень защиты должна быть не менее IP44 (защита от брызг) или IP45 (защита от струй).

  Расстановка остальных розеток кухни делайте по вашему желанию. Например:

  • Высота розеток обеденной зоны 35-40 см от пола;
  • Розетка для ЖК телевизора устанавливается в небольшой нише, чтобы после  навеса телевизора на стену ее не было видно.

Схема и правила размещения розеток

Maleís hand writing in the document

Перед монтажными работами следует подготовить схему, на которой отображено расположение розеток. Размещение лучше продумать уже после покупки и установки гарнитура, ведь проект зависит от его конфигурации (угловой, стенка и т.д.) и от расстояний между разными предметами мебели и оборудования.

В плане дистанций и монтажа следует соблюдать нормативы:

• Для каждого прибора приобретается свой автомат в щитке, иначе повышается вероятность выхода из строя из-за подскочившего напряжения.
• Высота розеток над полом должна быть минимум 30 см. Наименьшее расстояние вниз от потолка – 20 см.
• Нельзя помещать гнезда прямо возле раковины. Минимальная дистанция от крана – 0,3 м во все стороны.

Для холодильника

Розетки на кухне для встраиваемой техники (к примеру, микроволновки) устанавливают так, чтобы обеспечить удобство монтажа каркаса и самого прибора. Это распространяется и на встраиваемые холодильники. За задней стенкой гнездо помещать не стоит. Если позволяет гарнитур, его можно установить в соседнем шкафу. Высота расположения при этом составляет 30-70 см.

Если холодильник стоит отдельно, розетку можно поместить и за ним. Но удобнее будет, если она находится на 5-10 см правее или левее. Тогда она будет доступнее, если холодильник понадобится выключить, его не нужно будет двигать. При необходимости розетку оборудуют стабилизатором напряжения.

Для рабочей зоны над столешницей

Розетки на фартуке обычно задействуют под малогабаритную технику: электрический чайник, измельчитель и подобные приборы. От их числа зависит нужное количество гнезд.

Минимальная высота их размещения над уровнем столешницы – 15 см. Часто в таких случаях гнезда размещают группами по 2-4 штуки в общей рамке. Они должны располагаться на достаточной дистанции от раковины, плиты и варочных поверхностей. Эти же правила касаются установки розеток над столом.

Для вытяжки

Над плитой монтировать розетку запрещается. Если вытяжка встроенная, можно поместить гнездо внутри шкафа. При этом расстояние до потолка должно быть не менее 0,3 м. В случае навесной конструкции можно заменить розетку выводом и произвести подключение вытяжки напрямую. При этом важны учет габаритов и прохождения вентканала (он не должен преграждать доступ к гнезду или выводу).

Для варочной панели и духовки/плиты

Розетка для варочной панели и духового шкафа должна располагаться минимум в 0,3 м слева или справа от панели или плиты. Также важна дистанция от гнезда до труб газопровода (минимальная – 0,4 м). Если духовой шкаф и варочная поверхность не объединены в одно устройство, их подключают в разные розетки. Они могут находиться в соседнем шкафу или в нижней части кухни не менее чем в 0,3 м от пола.

Когда духовка встраивается в колонну, гнездо монтируют там же, по центру каркаса. При этом высота размещения составляет 0,55-0,7 м от пола.

Для посудомоечной машины

Посудомойка часто размещается возле раковины в силу удобства поставки воды. Но монтировать гнездо прямо под мойку не стоит: есть шанс, что туда попадет вода. Лучше расположить его в шкафчике, расположенном по соседству

Важно установить его так, чтобы на него не попадала влага при мытье рук, продуктов и повседневных делах. Также не следует монтировать его по соседству с  водорозеткой. Все то же самое касается размещения гнезда для стиральной машины

Все то же самое касается размещения гнезда для стиральной машины.

Для подсветки

Подсветка требует розеточного гнезда и выключателя. Установить его лучше всего на фартуке в группе, обслуживающей мелкие бытовые приборы. Также можно сделать это внутри навесного шкафчика.
